Скрипят и клинят тормозные суппорта: причины, ремонт, диагностика

Как работает тормозной суппорт

В идеальном состоянии тормозной суппорт должен работать по следующей схеме:

1. Водитель в салоне автомобиля нажимает на педаль тормоза;
2. В этот момент внутри тормозной магистрали нагнетается давление, и оно передается на поршневую группу всех суппортов;
3. Суппорта под действием давления подводят тормозные колодки к диску, закрепленному непосредственно на вращающемся колесе;
4. Из-за возникающей силы трения вращение диска, а вместе с тем и колеса, замедляется.

Важно: для грамотной работы тормозной системы колодки должны располагаться строго параллельно к тормозному диску. Поскольку при торможении автомобиля возникает трение, вместе с тем образуется тепло, которое нагревает тормозные колодки, жидкость и суппорта

Соответственно, исправный тормозной суппорт должен состоять из материала, свойства которого не изменяются при нагреве. Также материал суппортов должен быть крепким, чтобы выдерживать большие нагрузки

Поскольку при торможении автомобиля возникает трение, вместе с тем образуется тепло, которое нагревает тормозные колодки, жидкость и суппорта. Соответственно, исправный тормозной суппорт должен состоять из материала, свойства которого не изменяются при нагреве. Также материал суппортов должен быть крепким, чтобы выдерживать большие нагрузки.

Последствия

Когда подклинивает скоба, колодка остаётся в прижатом состоянии. Диски от этого сильно нагреваются, а башмаки — сжигаются. Если скорость движения высокая, а степень зажатости максимальная — то докрасна. Очевидно, что эффективность торможения резко падает, накладки и диск «замыливаются», теряют свои свойства.

После нескольких процедур нагревания и остывания диски обязательно деформируются. После нажатия педали будет ощущаться биение, и тормозить вообще не получится. Придётся заменять ремкомплект, но на этом беды не закончатся, ведь причина неисправности в суппорте. Если нагреваться станет уже ступица, то не избежать рассыпания подшипника и разрушения ШРУСа.

10 основных причин, почему клинят задние тормоза

1. Износ тормозных колодок.

Если тормозные колодки начинают клинить или выходить из строя, это связано с их быстрым износом, поэтому для надежности их необходимо регулярно менять. В дисковой тормозной системе колодки без проблем работают до 40 000 км. После того как пробег достигнет этого значения, их меняют. Подобный подход связан с конструкцией колодок, которые представляют собой металлические пластины с абразивной накладкой. Накладка, контактируя с чугунным диском, постепенно истирается. Также она разрушается от перегрева и в результате отслоения от основы. Неисправность может проявиться в уменьшении уровня тормозной жидкости в расширительном бачке, а также скрипе или скрежете при торможении. Тогда следует незамедлительно менять колодки.

Износ тормозных дисков и барабанов.

Чтобы задние тормоза не клинили, нужно отслеживать состояние дисков и барабанов. Срок службы этих деталей вдвое больше, чем у колодок. То есть можно сменить два комплекта колодок, которые начнут клинить, и только потом поменять тормозной диск и барабан. Как правило, предельный срок износа производитель указывает в документах, по его достижению нужно детали менять, чтобы задние тормоза не клинили.

Поэтому довольно популярной услугой проточки тормозных дисков пользоваться нет смысла, она не увеличит их срок службы. На необходимость замены дисков указывают и вибрация руля при торможении, и цвет детали, говорящий о сильном перегреве. Последнее оборачивается короблением и ухудшением замедления, а то и вовсе прекращением нормального функционирования АБС.

Утечки в гидравлической магистрали.

К числу наиболее опасных причин, почему клинят задние тормоза, относится разгерметизация тормозной магистрали. Определить её достаточно просто: нажимая на педаль, водитель чувствует, что нога уходит в пол практически без сопротивления, при этом автомобиль особо не замедляет своё движение

Если тормоза начинают клинить подобным образом, водителю следует с максимальной осторожностью незамедлительно остановиться, прибегнув к торможению двигателем или механическим стояночным тормозом. Далее надо отыскать область утечки и заменить поврежденную трубку или шланг, из-за которых тормозной механизм клинит, затем систему следует прокачать

Продолжать движение, когда задние тормоза не работают при такой поломке, очень опасно.

Со временем поршни рабочих тормозных цилиндров и направляющие скобы суппортов могут подвергнуться окислению и начать слегка клинить. Это ухудшает торможение, делает его неравномерным. Обнаруживается неполадка, когда при нажатии на тормозную педаль авто уводит в сторону. Часто, когда направляющие суппорта клинят, это ведет к перегреву дисков и барабанов, к повышенному износу тормозных колодок. Подобная неполадка крайне опасна, поэтому её следует устранить немедленно. Ведь в условиях зимы или дождливой погоды увод автомобиля в сторону может привести к его резкому развороту и даже аварии.

А точно ли стучит суппорт

На самом деле в машине есть много элементов, способных стучать. Это те же клапана двигателя и пресловутые гидрокомпенсаторы, про стук которых мы с вами уже недавно беседовали. Но также стучат и суппорта. Причем явление это достаточно распространенное.

Для некоторых машин подобные симптомы вполне обыденные и их появление является сугубо вопросом времени.

Первым делом следует определить, действительно ли стучат именно суппорта. К счастью, ехать в автосервис и тратить деньги на дорогую диагностику не обязательно. Можно обойтись своими силами. Нагляднее всего стуки проявляются, когда машина движется на небольшой скорости. Стоит намеренно проехать через легкие препятствия. Самый простой вариант — это проезд по лежачему полицейскому или выезд на грунт. А стоит вам нажать на тормоз, стук пропадет.

Одним из недостатков рассматриваемой неисправности является тот факт, что она не подпадает под действие гарантийных неисправностей. Грубо говоря, если авто на гарантии, ремонт суппортов придется делать за свой счет.

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Защита от коррозии KENT

С защитой от коррозии KENT, распылённой на видимую поверхность диска, покрытие предотвращает развитие коррозии.

Особенности и преимущества:

1. Предотвращает образование коррозии и ржавчины.
2. Создаёт привлекательный внешний вид автомобиля на основе прозрачной системы покрытия.
3. Не нужно разбирать колёса и чистить диски перед запуском автомобиля.
4. Без кремния.
5. Безопасен для использования в кузове.
6. Не влияет на безопасность транспортного средства.

Перед тем как очистить тормозной суппорт от ржавчины нужно выполнить следующие действия:

1. Очистить диски и дать им высохнуть.
2. Хорошо взболтать средство перед использованием.
3. Равномерно распылить продукт до тех пор, пока на диске не появится герметичное покрытие. Подождать до его полного высыхания.

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

• колодки неправильно установлены изначально, поэтому начинают скрипеть;
• изношены на 70-80 процентов диски — из-за агрессивной манеры езды или естественных причин;
• неверно подобрана смазка или она отсутствует;
• внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Закис суппорт, что делать?

Если вы столкнулись с подобной проблемой, не спешите подсчитывать расходы и выделять из своего финансового бюджета средства на покупку новых суппортов. Вполне реально восстановить и ваши старые, а как это сделать – поговорим дальше.

Для начала, суппорта необходимо снять с автомобиля. Рекомендуется положить их в таз с керосином, чтобы размягчить образовавшуюся пробку внутри механизма. Достаточно отмочить суппорта около часа. После этого, необходимо прочистить все щели суппорта, удалить все следы грязи и ржавчины. Если закис поршень суппорта, придется немного разобрать деталь, проверить, нет ли в тормозном цилиндре выработки или задиров. Иногда вытянуть поршень из цилиндра очень тяжело, почитайте рекомендации к модели своего автомобиля, как правильно это делается. В ходе разборки суппорта, удаляем всю грязь, которую видим. Обязательно нужно будет заменить сальник цилиндра суппорта, а также все резиновые части.

Что делать, если заклинило задние тормоза: 4 рабочих способа

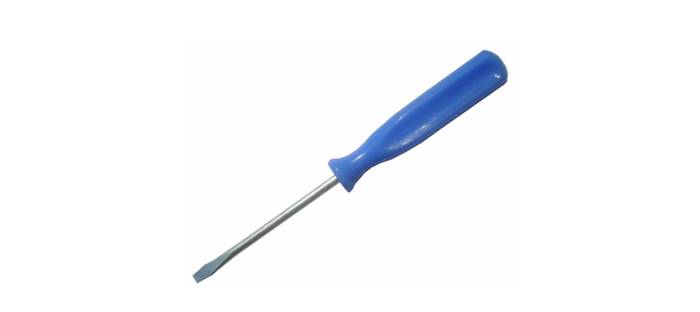

1. Отвёртка в помощь.

Можно сказать, что владельцу транспортного средства повезло, если автомобиль оборудован дисковыми тормозными дисками. Тогда не возникнет сложностей с разблокировкой, когда заклинят задние тормоза:

• Колесо демонтируется, плоской отвёрткой застывшие тормозные колодки отделяются от рабочего диска тормозной системы.
• Далее крутится диск, который должен легко вращаться после высвобождения.
• Если диск крутится, колесо ставится обратно, авто снимается с домкрата, можно двигаться дальше.

2. Расклинивание задних барабанных тормозных механизмов с помощью молотка.

Если на задней оси установлены барабанные механизмы (их можно увидеть даже на современных машинах), действовать нужно иначе. Трудности этого метода в том, что до задних барабанных колодок добраться не так просто, как в случае с дисками. Но выход есть:

• Обездвиженное колесо снимают при помощи молотка.
• Барабан обстукивают по всей его окружности.
• Затем барабан прокручивают, он должен высвободиться. Если это происходит, колесо ставится на место и можно ехать.

Эффективность метода с молотком — приблизительно 70 % . Но что делать, если молоток не помог?

3. Нагрузка на заднюю ось плюс резкий старт.

Чтобы решить проблему в этом случае, необходимо нагрузить заднюю часть автомобиля. Лучше всего будет разместить на заднее сиденье троих взрослых человек. Если желающие нашлись, их усаживают в салон, запускают силовой агрегат, раскручивают его до высоких оборотов и делают резкий старт.

Не получилось с первого раза — не надо расстраиваться: рано или поздно задние тормозные колодки оторвутся от тормозного диска. Это можно будет определить по характерному стуку отошедших колодок. Пассажиры-помощники покидают заднее сиденье автомобиля, а водитель отправляется в путь.

Такой исход возможен для 20 % удачных расклиниваний, но что делать с оставшимися десятью процентами?

4. Применение паяльной лампы.

Заднее колесо демонтируется, тормозной барабан тщательно прогревается с помощью паяльной лампы. Главное сейчас — как можно более равномерно распределить прогрев по всей площади барабана. В противном случае тормозные манжеты выйдут из строя. Работать паяльником следует до тех пор, пока не раздастся характерный щелчок, означающий, что из-за нагрева барабан расширился и тормозные колодки от него «отлипли». Колесо ставится на место, после чего его надо попробовать прокрутить. Если всё прошло удачно, то автомобиль может продолжить движение.

Какие действия нужно предпринимать, чтобы в дальнейшем не озадачиваться вопросом, почему клинят задние тормоза?

Есть два правила:

• Не ставить авто на ручной тормоз при длительной стоянке.
• Если транспортное средство въехало в лужу и тормозные колодки намокли, нужно их просушить, чтобы в дальнейшем задние тормоза не клинило. Для этого нужно несколько раз во время движения надавить на тормозную педаль и только после этого загонять транспортное средство на стоянку.

Как избежать выхода суппорта из строя

Описанные выше процедуры по полной очистке суппорта весьма сложные и требуют большого количества времени. Чтобы их приходилось проводить как можно реже, обязательно каждые 6 месяцев смазывайте поверхность суппорта специальной смазкой или WD-40, чтобы избежать образования коррозии.

Также рекомендуется ежегодно осматривать суппорт на предмет наличия коррозии, повреждений, загрязнений и разрыва пыльника.

одним прекрасным летним днем, осматривая Скай после небольшой поездки, обратил внимание, что от Правого Заднего тормозного диска исходит жар — палец на диске не удержать, как утюг! усомнившись в естественности происходящего, осмотрел и пощупал Левый Задний тормозной диск… холодный. кроме того, в дальнейшем появился пренеприятный скрипуче-писклявый звук от правого заднего диска

от чего так явно не нормально чувствует себя тормозной диск, в тот момент, я понятия не имел, тем более как это лечиться. но разобраться и починить решил сам.

1. Снятие Суппорта. Диагноз.

заехал к хорошему знакомому в гараж, поднял правый борт, снял колесо, нащупал крепежные болты Правого Заднего суппорта (их два, оба на 19′, расположены по горизонтали, с тыльной стороны тормозного диска) отмыл все от грязи и попытался их открутить… не тут то былО. болты прикипели!

вылив на прикипевшие болты чуть ли не по пол баллончика WD-40 (к счастью, приобретенного заблаговременно), взял молот по увесистей и, традиционно в таких случаях произнося проклятье за проклятьем, не забывая обо всех известных страшных ругательствах, начал обрушивать удар за ударом на противоположный конец надетого на болт ключа. а он и не думал выкручиваться.

Заклинивший поршень суппорта

Данная проблема встречается часто, причина обычная, поршни прижавели к суппорту, или же пыльник порвался и грязь попавшая внутрь обездвижила тормозной механизм.

Часто сталкиваясь с такими ситуациями, мы испробовали много способов по извлечению закисших поршней.

Для тех, кто захочет сам чинить свою ласточку, мы решили описать самые основные методы данной процедуры.

• Выдавливание поршня компрессором;
• Выкрутить большими плоскогубцами (трубным ключем);
• Просверлить дырку в поршне;
• Напаять гайку на поршень.

В каждом из методов есть свои плюсы и минусы, ознакомившись с ними вы примите решение есть ли у вас желание и возможность самому чинить суппорт, или же доверить эту кропотливую работу профессионалам.

Выдавливание поршня компрессором

По нашему мнению, это самый простой и эффективный способ достать быстро и безболезненно поршень.

Что вам потребуется:

• Тиски;
• Компрессор;
• Брусок или тряпка.

После того как вы открутили суппорт, нужно слить тормозную жидкость через отверстие для тормозного шланга. Затем зажимаете суппорт в тиски таким образом, чтобы его не повредить и не деформировать.

Затем между суппортом и поршнем кладете брусок, или обматываете поршень вместе с суппортом тряпкой, что бы под давление поршень далеко не улетел и не повредил что-либо, кого-либо.

Берете наконечник компрессора и вставляете его в отверстие для тормозного шланга и постепенно добавляете давление воздуха, пока поршень с хлопком не вылетит из посадочного места.

Выкрутить большими плоскогубцами (трубным ключом)

Такой способ чаще всего применяется, поскольку большие плоскогубцы есть у каждого уважающего себя авто любитель.

Что вам потребуется:

• Тиски;
• Большими плоскогубцами (трубным ключом).

Схема простая, зажимаете суппорт в тиски, таким образом, чтобы от усилия, которое вы будете передавать на суппорт с помощью больших плоскогубцев не сломал его, затем плоскогубцами обхватываете верхнюю часть цилиндра и пробуете его выкручивать, то в одну, то в другую сторону. Этот способ самый дорогой, вы можете не только поцарапать поршень, но и сломать суппорт, или какую-то его часть.

Просверлить заклинивший поршень суппорта

Да, таким способом тоже можно вытащить крепко заклиневший поршень суппорта.

Для этого вам нужны:

• Тиски;
• Сверла по металлу;
• Дрель;
• Мечик;
• Болт.

Не у всех есть под рукой компрессор, этот способ тоже очень эффективный, правда не все умеют управляться сверлом и мечиком. Ваша задача, просверлить сквозное отверстие в поршне (не все поршни внутри полые, поэтому данный метод только для определенных видов поршней).

Затем берете мечик и нарезаете в отверстии резьбу. После того как вы нарезали резьбу, можно закручивать болт. После того как вы упретесь в суппорт болтом, нужно будет закручивать болт так, чтобы не сорвать свеженарезаную резьбу.

Важно, чтобы размеры сверла, мечика и болта подходили

Почему скрипит и клинит тормозной суппорт

Сигналом о том, что с автомобильным суппортом имеются проблемы, является скрип. Он может обозначать, что суппорт износился и ему требуется замена или о необходимости провести диагностическое обслуживание детали. Звук скрипа при работе суппортов чаще всего возникает по одной из следующих причин:

• Неправильно установлены колодки. Если колодки находятся не параллельно тормозным дискам (или стоят не на своих местах, например, из-за ошибки во время ремонта), это можно приводить к скрипам;
• Изношенные тормозные диски, которые также непосредственно участвуют в процессе торможения;
• Отсутствует смазка или смазочный материал выбран неправильно. Зачастую водители (и частные сервисы) экономят на смазке для суппортов, что категорически нельзя делать. Дело в том, что необходимо для суппорта подбирать не только смазку со способностями по охлаждению и препятствию трению. Также смазка суппорта обязательно должна быть устойчива к внешним воздействиям, особенно в зимний период времени, когда на дороге много грязи и солей.

Критической является ситуация, когда тормозной суппорт не просто скрипит, а клинит в процессе работы. Иначе говоря, водитель нажимает на педаль тормоза, а когда ее отпускает, суппорт не отводит колодки от тормозных дисков, что приводит к неконтролируемому торможению автомобиля, излишнему износу и перегреву деталей в тормозном механизме.

Что делать, если заклинило тормоз?

Даже автоинструктор-женщина понимает, что заклинивание тормозов хоть и не так опасно, как их отказ, но первое может привести ко второму, так что необходимо принимать меры, как только проблема обнаружилась. Известно, что лучше предотвратить, чем иметь дело с последствиями. Поэтому, прежде всего, необходимо знать симптомы, по которым можно определить начинающиеся неполадки в работе тормозов.

Если вдруг водитель замечает, что машина разгоняется намного медленнее, чем раньше, едет заметно тяжелее, а тормозит, наоборот, очень резко – необходимо как следует принюхаться.

Если в процессе всех вышеописанных нарушений слышится характерный запах – почти наверняка его издают тормозные колодки, которые просто-напросто сгорели.

Совет

Необходимо остановиться, иначе слишком велик риск, что тормоза откажут в процессе езды.

Прежде, чем выйти из машины и убедиться в правильности своих догадок, следует проверить, снят ли автомобиль с ручного тормоза, так как похожие проблемы часто возникают в случае такой водительской халатности. Если же все в порядке – смочите слюной палец и прикоснитесь им к диску каждого колеса, по очереди.

Скорее всего, один из них окажется очень горячим, вплоть до того, что смоченный палец может даже зашипеть. В таком случае проблема обнаружена – в этом колесе и находится заклинивший тормозной цилиндр. Естественно, в таком состоянии далеко не уедешь. Следует дождаться, пока колесо остынет, а потом снять его.

При снятии можно увидеть сами тормозные колодки, а также механизм, прижимающий их к диску.

То, что должен знать даже автоинструктор-женщина

Колодка расположена внутри особой детали, которая называется суппорт. Их может быть один или два. Если их два, делаем следующее – аккуратно поддеваем с помощью отвертки каждую колодку так, чтобы они немного отодвинулись от диска.

Тот суппорт, который заклинило, будет очень сложно поддеть, придется буквально вбивать между диском и самой колодкой. Только не переусердствуйте, чтобы не повредить механизм.

Если же суппорт представлен в единичном экземпляре, достаточно постучать по нему металлическим предметом, обязательно подложив деревянную прокладку, чтобы он не треснул.

Обратите внимание

После разведения колодок сядьте за руль и со всей силы несколько раз нажмите на тормоз. Это поможет разработать тормоз. Если не помогает – надо ехать в ремонт и менять суппорт.

Чтобы доехать до ремонтной мастерской с заклинившим тормозом – нужно развести колодки повторно, а тормозную трубку прикрыть резинкой.

Но это мероприятие довольно рискованное, поэтому лучше не искушать судьбу и вызвать эвакуатор.
