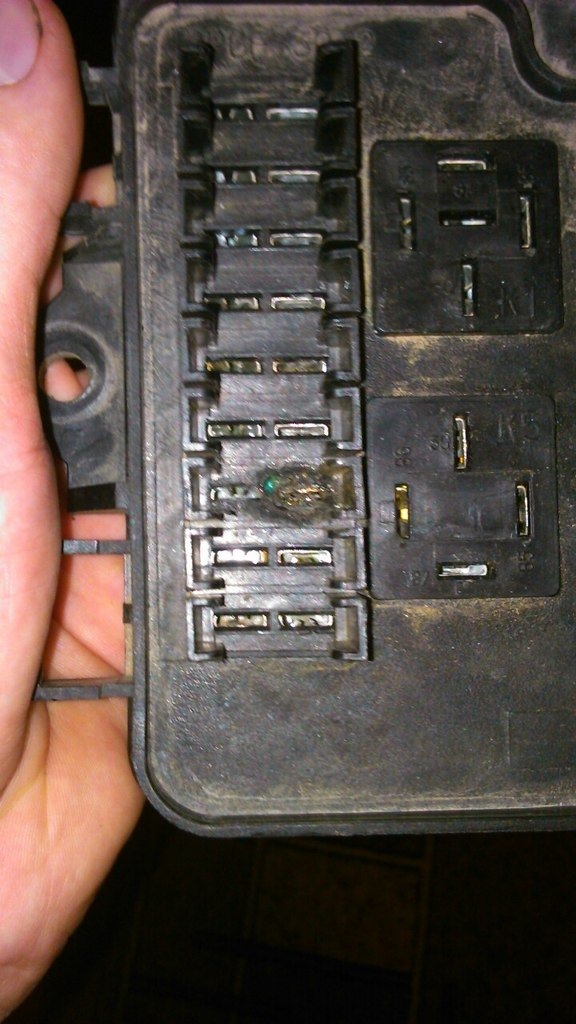

Что делать, если залило блок предохранителей ваз 2114

Как определить неисправность предохранителя

При выявлении неисправности какого-либо электроприбора диагностику лучше всего начинать именно с предохранителя. Это самое слабое звено цепи. К тому же проверить защитный элемент проще всего.

Итак, если в вашей «пятнадцатой», например, перестал работать звуковой сигнал, не спешите разбирать рулевое колесо или само устройство. Поднимите капот, найдите основной монтажный блок и откройте его. Далее отыщите соответствующий предохранитель. Для удобства воспользуйтесь схемой блока, изображенной на его крышке. С ее помощью можно не только понять, какой и где предохранитель ВАЗ-2115 расположен, но и узнать его обозначение. В нашем случае это F5.

Перед тем как проверить нужный защитный элемент, его необходимо изъять из платы. Для этого в монтажном блоке есть специальный пинцет. С его помощью извлеките предохранитель из посадочного места и осмотрите его, а также контакты на плате.

Проверяют предохранители при помощи обычного автотестера или мультиметра путем его «прозвона». Перегоревший элемент восстановлению не подлежит. Его необходимо только заменить на аналогичный с таким же расчетным током.

По окончании работ проверьте, работает ли звуковой сигнал, вентилятор радиатора, а также не забудьте закрыть крышку отсека с предохранителями.

Где расположен основной и салонный блок предохранителей ваз 2114

Авто оборудовано двумя основными монтажными панелями. Первая часть установлена внутри подкапотного пространства. Найти модуль можно с левой стороны по ходу движения автомобиля. Его выделяет черная или оранжевая пластиковая крышка. Добраться до плавких вставок и реле можно открыв защитную крышку. Это делается путем нажатия на две защелки.

Вторая часть монтируется внутри салона под приборной панелью. Для доступа к панели потребуется открыть сервисный лючок в ногах переднего пассажира в левой части кожуха печки. Открутив 4 винта открывается сама панель. Здесь расположены реле и плавкие вставки, контролирующие работу основных узлов машины.

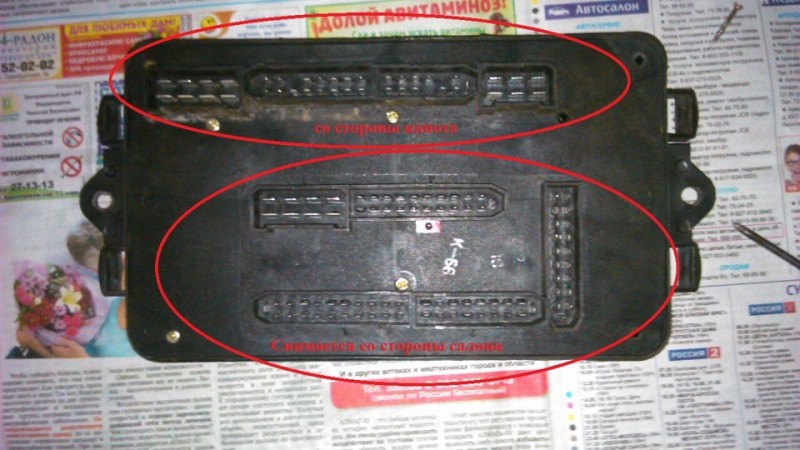

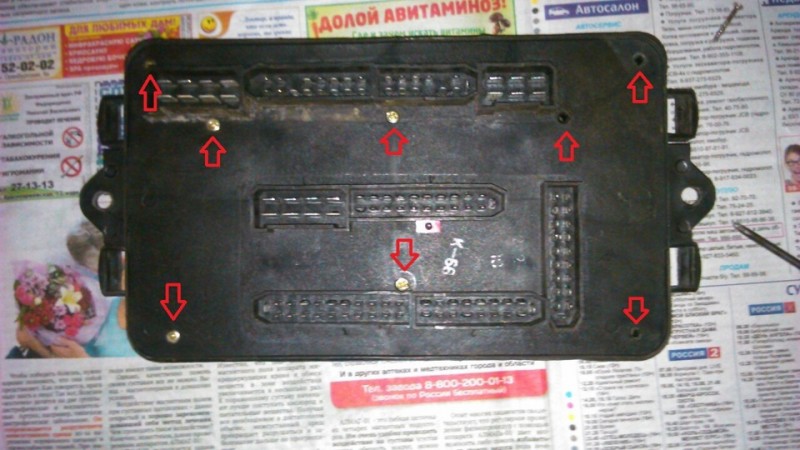

Демонтаж головного блока

В некоторых ситуациях может потребоваться снятие монтажного блока. Обычно это вызвано перепадами напряжения или перегоранием части схемы. Также если на ВАЗ 2114 сгорают предохранители, причина может скрываться в окисленных или оплавленных дорожках, соединительных клеммах.

При вопросе, как снять блок предохранителей на ВАЗ 2114 необходимо придерживаться простой инструкции по демонтажу:

• разомкнуть минусовую клемму на аккумуляторе;
• с внутренней стороны салона потребуется отключить пять основных разъемов жгутов проводки;
• демонтировать крышку монтажного блока зажав две клеммы;
• на верхней стороне модуля отключается шестой контактный разъем;
• при помощи ключа №10 с переходником необходимо выкрутить крепление основного модуля;
• приподнять монтажную схему отверткой;
• с нижней стороны снять последние клеммные колодки;
• вынуть монтажное устройство.

Обратная установка выполняется в противоположном порядке. Простота процедуры вызвана тем, что все клеммы отличаются друг от друга и перепутать их расположение невозможно.

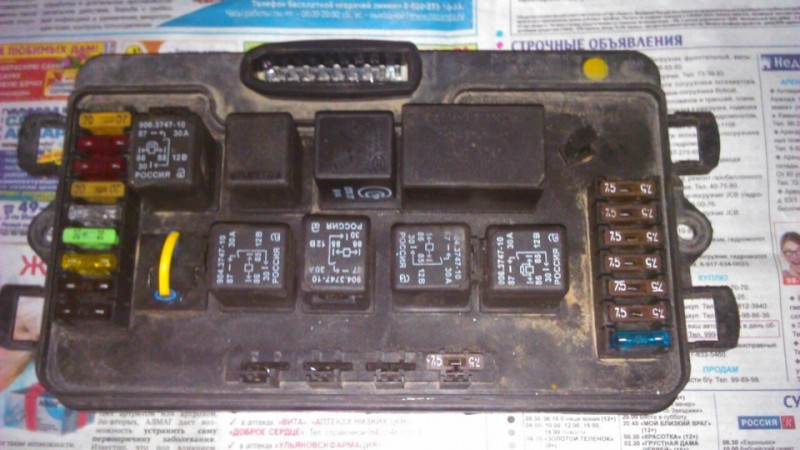

Как устроен блок предохранителей

Общий монтажный блок предохранителей располагается в левой части подкапотного пространства и представляет собой пластиковые диэлектрический корпус с размещенными в нем предохранителями и основными реле.

Всего в общем блоке 14-й установлено 17 действующих предохранителей, промаркированных от F1 до F16, и 4 запасных (для подключения дополнительного оборудования в случае необходимости). Промаркированы они от F17 до F20.

Схема блока предохранителей ваз 2114

Каждый предохранитель в блоке имеет цвет, соответствующий максимально возможной для него силе тока. В случае же, если ампераж окажется выше этого значения, то предохранитель перегорит, не допустив тем самым выхода из строя оборудования, в цепи которого он установлен.

В отечественных автомобилях применяется следующая цветовая схема плавких защитных устройств:

• серый — 2 А;
• розовый — 4 А;
• желто-оранжевый — 5 А;
• светло-коричневый — 7,5 А;
• красный — 10 А;
• голубой — 15 А;
• желтый — 20 А;
• белый -25 А;
• зеленый — 30 А.

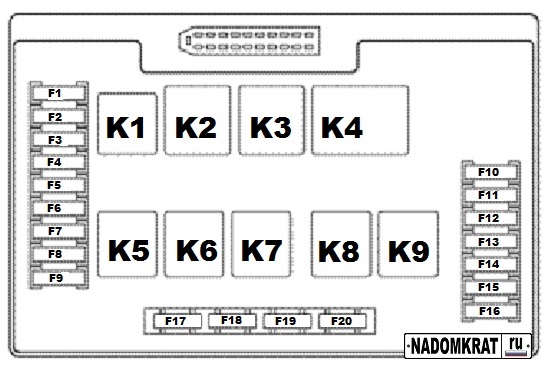

Монтажный блок нового образцаВАЗ-2113, 2114, 2115

Расположение предохранителей и реле

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Принцип работа, конструкция и характеристики предохранителей

Защитное устройство подобного типа состоит из корпуса, который обычно выполняется из высокопрочной керамики или специального стекла и плавкой вставки из токопроводящего металла или сплава.

Корпус выполняет несколько функций:

• в него встраивается особым образом плавкая вставка таким образом, чтобы при превышении номинального тока вставки она оплавлялась или разрывалась;
• рабочая нить вставлена в камеру для гашения электрической дуги, возникающей при разрыве цепи, эта камера оборудована в корпусе;
• на корпусе, в тех местах и в том виде, как это предусмотрено вариантом исполнения предохранителя, имеются рабочие контакты, через которые он должен подсоединяться в общую сеть.

На корпусе наносится информация о характеристиках данного защитного устройства. Это номинальный ток плавкой вставки и номинальный ток корпуса предохранителя при котором он разрушается.

По рабочим характеристикам эти защитные элементы подразделяются на:

• быстродействующие;
• низковольтные;
• рассчитанные на средние напряжения;
• изготовленные для высоких напряжений.

В автомобильных сетях применяют первые две разновидности.

Определяющим моментом показывающим предназначение конкретного защитного устройства с плавкой вставкой является ее токовая характеристика. Именно она говорит о том, в каком диапазоне этот элемент готов работать.

1. Для защиты электродвигателей ставят такие предохранители, вставки которых выдерживают номинальный ток и его превышение достаточно длительное время необходимое для запуска основного механизма и выхода его в рабочий диапазон. Как правило, такие ЗУ(защитные устройства) маркируются — g – как устройства готовые к защите как от перегрузки, так и от короткого замыкания.
2. Имеются защитные устройства, которые эффективно срабатывают при коротких замыканиях и защищают все оборудование от токов очень высокого напряжения. Такие ЗУ маркируются — a — для защиты только от КЗ.

Плавкие предохранители для автомобилей имеют несколько вариантов исполнения:

• слаботочные вставки, в сетях до 20 А, изготовлены из стекла с тонкой проволочной вставкой, бывают керамические корпуса, концы сделаны из металла;
• вилочные вставки, наиболее часто используются в транспортных средствах, они бывают миниатюрными и обычными.

Согласно ГОСТ принята система окраски плавких ЗУ в зависимости от номинального тока вставки. 2 А — серый, 4 А — розовый, 5 А — оранжево-желтый, 7,5 А — коричневый, 10 А — красный, 15 А — голубой, 20 А — желтый, 25 А — белый, 30 А — зеленый.

Назначение предохранителей

Какие стоят на ВАЗ 2114 предохранители? Электрическая схема этого автомобиля составлена таким образом, что перед всеми основными электроагрегатами стоят ЗУ, расположенные в блоке предохранителей.

Схема предохранителей ВАЗ 2114

Схема соединений этих защитных устройств изображена на рисунке.

1. F1 — номинальный ток вставки 10 А — защищает лампочки противотуманок, расположенных сзади.
2. F2 — с током 10 А — это лампочки поворота левой и правой стороны, лампочка аварийного оповещения, реле-прерыватель лампочек поворота и «аварийки».
3. F3 — с током 7,5 А — защита лампочек света в салоне и багажнике, цепи маршрутного компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».
4. F4 — с током 20 А — предохраняет переключатели находящиеся в цепи подогрева остекления двери багажника и элементы подогрева этого стекла, контакты «переноски».
5. F5 — с током 20 А — защищает цепи гудка-сигнала и его переключатель, а также электрический движок вентилятора охлаждающей системы.
6. F6 — с током 30 А — это цепь электростеклоподъемников и их переключатели с контактами.
7. F7 — с током 30 А — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.
8. F8 — с током 7,5 А — это защита лампочки правой противотумки, расположенной впереди.
9. F9 — с током 7,5 А — это защита лампочки левой противотуманки расположенной впереди.
10. F10 — с током 7,5 А — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.
11. F11 — с током 7,5 А — предохраняет лампочки габаритов правой стороны.
12. F12 — с током 7,5 А — защитное устройство правой лампочки фары ближнего света.
13. F13 — с током 7,5 А — защитное устройство левой лампочки фары ближнего света.
14. F14 — с током 7,5 А — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.
15. F15 — с током 7,5 А — защищает правую фару дальнего света.
16. F16 — с током 15 А — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Салонные предохранители ваз 2114 – расшифровка схем и зоны ответственности

Отдельная панель предохранителей салонного блока предназначена для управления вторичными цепями электрооборудования. Основная задача модуля – разгрузить подкапотную часть и минимизировать вероятность поломок по причине перегруза платы.

В 90% случаев монтажный блок оборудован малым комлектом вставок. Это обусловлено целевым назначением устройства. Фактически здесь установлены такие модули.

Реле

В монтажной панели контрольные реле расположены в последовательности с лева на право:

1. Управление силовыми жилами топливного насоса. Отсюда осуществляется подача напряжения на магистральную линию.
2. Главное реле двигателя. Отвечает за питание ЭБУ и параллельных цепей первичной системы управления автомобиля.
3. Элемент размыкатель силовых жил основного вентилятора системы охлаждения двигателя.

Также здесь присутствует аналогичное количество плавких вставок. Каждый элемент работает в спарке с реле и отвечает за защиту системы от перегрузки:

• F1 – предохранитель бензонасоса ваз 2114, отвечает за контроль правильности подачи напряжения на магистраль;
• F2 – предохранитель ВАЗ 2114 инжектор 8 клапанов, отвечающий за контроль напряжения головной цепи автомобиля;
• F3 – плавкая вставка, идущая на электронный блок управления.

Демонтаж генератора с автомобиля

Если нужно заменить подшипник генератора ВАЗ 2114, потребуется агрегат полностью снимать. Сначала обязательно нужно отключить аккумуляторную батарею. Без этого нельзя начинать ремонт – короткое замыкание может привести к воспламенению проводки. Затем, используя ключ на «17», ослабляете натяжение ремня привода. Для этого выкручиваете гайку в верхней части и придвигаете корпус к блоку ДВС. Немного работы с электричеством – выкручиваете гайку с болта (вывод «31») и отсоединяете провод, идущий к обмотке возбуждения.

Внизу крепление генератора произведено при помощи длинного болта и гайки. На последней имеется пластиковый фиксатор резьбы. Вверху планка прикручена к статору одной гайкой, а к блоку ДВС двумя болтами. Все резьбовые соединения выкручиваете, чтобы снять генератор. Если резьба прикипела, используйте проникающую смазку – она позволит избавиться от грязи и ржавчины. Вынимается генератор вверх – так оказывается проще. Но можно снять защиту двигателя и вытянуть его вниз: на автомобиле ВАЗ 2114 генератор можно снять двумя способами.

Блок предохранителей ВАЗ 2114 – как снять и разобрать – Авто Мото Спец

Лебединая песня семейств «Самара» — пятидверный ВАЗовский хэтчбек «Лада 2114» — завершилась 24 декабря 2013 года. Выпустив с 2001 года 923930 автомобиля, Волжский автозавод переключился на усовершенствованную Lada Granta.

Устройство монтажного блока

На ВАЗ 2114 устанавливается монтажный блок предохранителей артикула 2114-3722010, ставший заменяемой модификацией блока 17.3722, стоявшей в «восьмерках» и «девятках».

Отличие новых блоков от старых — в обозначении и номинале предохранителей, обозначениях разъемов и реле, а также в отсутствии реле-прерывателя для омывания заднего стекла и реле вентилятора охлаждения двигателя. Две последние цифры, дополняющие артикул, указывают на комплектацию блока тем или иным реле.

Инжекторные вариации ВАЗа предполагают установку аналогичного блока с несколько видоизмененной схемой подключения вентилятора охлаждения радиатора.

Монтажный блок — ноу-хау, к которому шел автопром очень долго

Основное устройство блока представляет собой:

• пластиковый корпус;
• одна или несколько печатных плат;
• реле;
• предохранители;
• разъемы для подключения блока к электросистеме автомобиля.

Печатная плата изготавливается либо традиционно — из фольгированного стеклотекстолита, либо как усовершенствованный вариант — пластиковая плата на разъемах. Стеклолит более надежен, но ремонт платы возможен только с использованием паяльника. Пластик — недорог, замена деталей осуществляется без специальных инструментов и оборудования.

Устройство и типы реле, используемых в монтажных блоках, по принципу действия различаются на:

• электромагнитные;
• специализированные.

Обычное электромагнитное реле срабатывает при подаче и отключении напряжения. С его помощью включаются стеклоподъемники, фары, отопитель и т.д.

Специализированные реле оснащены электронным блоком, обеспечивающим периодичность работы того или иного компонента. На них подключены сигналы поворота, аварийная сигнализация, стеклоочистители.

Назначение реле, его схема и контакты указываются на корпусе. Во избежание возможных ошибок информационной панелью служит и крышка монтажного блока, здесь располагается схема и вся информация о назначении и расположении предохранителей.

На смену цилиндрическим предохранителям пришли прямоугольные ножевые. Плавкая вставка внутри предохранителя и два плоских контакта сделали монтаж и замену предохранителей менее трудоемкой.

Порой применяют и многоразовые биметаллические предохранители. Исправно работающая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной набор.

Тем более что определить неисправный предохранитель, зачастую, можно визуально.

Основное предназначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным для любого автолюбителя с минимальными познаниями в электротехнике.

Как снять монтажный блок

Крышка блока зафиксирована пластиковыми защелками, которые необходимо отжать. После снятия крышки производят отсоединение доступных проводов. Откручиваются нижние крепления и блок снимается.

Отсоединяются все оставшиеся провода. На снятом блоке производится проверка предохранителей, реле, целостность дорожек и контактов. Если реанимация уже невозможна, производят полную замену блока.

Все операции по установке осуществляются в обратном порядке.

Результаты краш-теста

Отличия ВАЗ 2114 от своей предшественницы «девятки» коснулись, в основном, травмобезопасности салона автомобиля. Результатом испытаний стали неутешительные 3,7 балла для «девятки» и еще более печальные 3,2 для ВАЗ-2114 2004 года выпуска из 16 возможных баллов. Как оказалось, «четырнадцатая» при лобовом ударе защищает водителя ничуть не лучше «девятки».

Тем не менее, ценовая политика концерна, доступность и стоимость расходников, сделали ВАЗ 2114 самым популярным автомобилем российского автопарка для сотрудников полиции.

Расположение предохранителей ваз 2114 в основном блоке

На четырнадцатой модели Лады в 90% случаев применяется два типа монтажных блоков. Расположение внутренних частей и распиновка предохранителей ваз 2114 несущественно, но отличается. Поэтому наиболее удобно рассмотреть оба варианта отдельно.

Примечание!

Некоторые модификации транспортного средства могут комплектоваться другими конструкциями модулей. Узнать название разновидности можно на внутренней стороне крышки.

Предохранители ваз 2114 инжектор (блок 3722010-60)

Модуль содержит плавкие вставки и автоматические размыкатели. Маркировка всех элементов выполняется по порядку.

Реле основного блока

• 1 – Размыкатель дворников головной оптики;
• 2 – Контактная вставка прерыватель механизма поворотников и аварийной сигнализации;
• 3 – Отвечает за правильную работу очистителей лобового окна;
• 4 – Предохранитель контроля магистралей стопов и подсветки автомобиля;
• 5 – Подача питания на электропакет (стеклоподъемники);
• 6 – Управление клаксоном, основная цепь;
• 7 – Силовая магистраль на подогрев кормового остекления;
• 8-9 – соответственно управление дальним и ближним светом головной оптики.

Расшифровка схемы предохранителей ваз 2114 головного блока

• F1 – противотуманные фонари кормовой части авто;
• F2 – цепь управления поворотниками и прерывателем аварийной сигнализации;
• F3 – подача питания на плафоны подсветки салона, багажного отделения, также индикация зажигания, ЭСУД;
• F4 – предохранитель на цепь реле подогрева кормового ветрового окна, также здесь запитан контакт переносной лампы;
• F5 – предохранитель на сигнал ваз 2114 и головного вентилятора системы охлаждения;
• F6 – полностью отвечает за цепь электропакета;
• F7 – стандартный предохранитель печки ваз 2114, также отвечает за электроприводы омывателя ветрового стекла, подсветку бардачка и дворники фар;
• F8/9 – плавкие вставки, отвечающие за передние противотуманные фары;
• F10/11 – подсветка для левой и правой стороны соответственно, также отвечают за освещение номерных знаков, прикуриавтеля, приборной панели;
• F12/13 – предохранитель света ваз 2114 для ближнего режима правой и левой стороны соответственно;
• F14/15 – аналогично для дальнего режима освещения на обе стороны машины раздельно;
• F16 – предохранитель панели приборов ваз 2114 отвечают за индикацию датчиков и состояния устройства.

Основные реле и предохранители ваз 2114 в блоке типа 3722010-18

Более современная модификация, устанавливается на машины с 2010 года. Здесь более продумано расположение элементов и плавких вставок. Благодаря более логичному расположению облегчен доступ к отдельным элементам.

При этом отличается не только расположение предохранителей, их функциональность и зона ответственности также изменена.

Головные реле

• 1 – дворники оптики;
• 2 – отвечает за размыкатель поворотников и аварийки;
• 3 – очистители передней части остекления автомобиля;
• 4 – модуль исправности осветительных элементов и подсветки;
• 5 – контроль цепи электропакета;
• 6 – питание клаксона;
• 7 – силовые жилы подогрева заднего окна;
• 8-9 – размыкатели цепей дальнего и ближнего света головной оптики соответственно.

• F1 – контактные разъемы очистителя фар, также относится к клапану активации мотора бачка оросителя;
• F2 – повороты и размыкание аварийной сигнализации при их активации;
• F3 – подсветка внутреннего пространства салона, цепь питания габаритных огней кормовой части машины;
• F4 – предохранитель прикуривателя ваз 2114, защита от перегрузки тенна разогрева заднего стекла, также сюда относится переносная лампа;
• F5 – предохранитель вентилятора ваз 2114 отвечающий за охлаждение антифриза, также отвечает за клаксон;
• F6 – питание стеклоподъемников и электропакета;
• F7 – магистрали управления передним и задним комплектами омывателей фар, ветровых стекол – полная цепь оборудования, также сюда относится подсветка вещевого ящика;
• F8/9 – противотуманки фронтовой части для правой и левой стороны соответственно;
• F10 – предохранитель подсветки ваз 2114, прикуривателя, индикация приборной доски, плафон подсветки подкапотного пространства, также левая сторона габаритного света;
• F11 – отдельно для правой стороны габаритных огней;
• F12-15 – питание головной оптики полный комплект освещения;
• F16 – предохранитель приборов ваз 2114, также указатели температуры ОЖ, вольтметр.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 – это автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно, ставят качественную и мощную музыку. Некоторые заботятся о комфорте, производят монтаж ксенона, ЭУРа, кондиционера. От этого нагрузка на генератор становится выше, «родной» не способен справиться с ней. Чаще всего замену штатному ищут среди ВАЗов новых моделей – «Калина», «Приора». Осуществляется замена генератора ВАЗ 2114 достаточно просто. Ее сможет сделать любой автомобилист, если он умеет обращаться с гаечными ключами. Кроме нового генератора, вам потребуются:

• Ключи рожковые и накидные на «10» и «13».
• Рожковые ключи на «17» и «19».
• Отвертки.
• Небольшая монтировка.
• Другими словами, все те инструменты, которые необходимы для снятия установки.

Замена предохранителей на ВАЗ 2114

Когда в работе электросети автомобиля и двигателя обнаруживаются какие-то неполадки, будь то перегорание лампочек или отказ каких-нибудь электрических устройств водитель должен в первую очередь проверить работоспособность предохранителей. Порядок действий при этом следующий:

• определить, где находятся предохранители на ВАЗ 2114, которые возможно вышли из строя. Для этого посмотреть в руководстве по эксплуатации машины схему расположения защитных устройств и определить, находятся они в монтажном блоке или под приборной доской в районе расположения ног переднего пассажира;
• при работе с электросистемой автомобиля обязательно отключается «минусовой» контакт аккумулятора;
• открыть пластмассовые защелки, удерживающие крышку монтажного блока;
• снять с крепления в правой верхней части блока пластмассовый пинцет, он может быть красным, прозрачным или желтым;
• взять защитное устройство, в цепи которого предполагается поломка, пинцетом за корпус и вытащить предохранитель;

существуют правила, выработанные опытом эксплуатации, как проверить предохранитель. В первую очередь надо визуально определить, прогорела плавкая вставка внутри корпуса или ЗУ находится в исправном состоянии;

• если разрушение вставки визуально определить невозможно, требуется проверить защитное устройство с помощью прибора;
• в том случае, если получено подтверждение, что перегорает предохранитель, необходимо его заменить на работоспособный. Цена на блок предохранителей ВАЗ 2114 на автомобильном рынке составляет около 2000 рублей, а набор из отдельных ЗУ подобного типа будет стоить 150 -250 рублей.

Категорически запрещено ставить вместо вышедших из строя ЗУ самодельные устройства или перемычки, а также предохранители с другим номинальным током вставки. Возможно короткое замыкание, вплоть до пожара.

При работе с монтажным блоком нельзя применять металлические отвертки или другие металлические инструменты, это может привести к КЗ и выходу из строя монтажных дорожек блока.

Предлагаем Вам посмотреть полезное видео:

Ваз2114 что сделать чтоб плата монтажного блока не зеленела а то чищу раз в месяц.Как разобрать блок предохранителей ваз 2114.

Новый блок купи

Матом покрой.

Ничего не сделать. Это болезнь.

Обработай химией спец.от окисления и накрой блок салафаном. Вода затекает в него. Под блок прокладку поставь резиновую.

Олег, ага блок целофаном ето гениально,примерно так же как забивать вентиляцию ватой

у меня тож после снятия и вскрытия обе платы были «заросшие» хернёй всякой, но всё работало, поменял на новый блок

Денис, а что предлогаешь сделать раз такой «умник» когда пыльник с проводки порван? Давай дерзай подручные средства!

Олег, заменить пыльник!ну на крайняк герметиком но не как не в пакет обварачивать.там же не какой вентиляции,тупо парниковый еффект

Денис, а как же быть с зазором между крышками блока предохранителей, через который протекает вода? И кстати этот пыльник отдельно не продается, он идет в комплекте с косой проводки дворников и моторчика дворников.

Олег, на разборке можно все что угодно найти.герметик в помощь по швам

Денис, в случае разбора блока, клемма шлейфа платы будет сломана если ее залить герметиком. На разборе купишь такое же гавно с трещинами.

Серж, а я вообще за 4 года уже три раза поменять блок с предохранителями. И не геметик по шву и ничего не помогает

Лак,потом герметик по корпусу,потом обычная мед.бахила сверху на корпус всборе.

Руслан, а чего менял? не работало что то? я то менял так для профилактики, потому что помню что защёлка была сломана у крышки и полюбому что то внутрь попало типа воды, вот пришло время и решил заглянуть туды

Серж, отправляю фотку. Блок предохранителей и электрика находится в водостоке(((

Руслан, да я вкурсе, всё херня на него и льётся, нужно что то предумать поверх крышки, но не в пакет обернуть точно

Серж, я и герметик использую по периметру крышки и по основанию в низу где болтами крепится. Ничего не помогает. Пакет ещё не использовал. Но думаю и он не поможет. Вода и влага щели найдёт

Руслан, сверху как крышу сделать чтоб на 1-2см выступала со всех сторон, а внизу как раз же гермес с внешней стороны дырки кузова

Серж, ну да. Больше никак

Оденьте обычную бахилу сверху!!она как-раз налазит и резинка снизу стягивает.Я так два года катаюсь,а до этого мучался.

На сначало все очистить специальной херней в балончике потом все выттереь и обильно опрыскать селеконом продуть просушить напором воздуха и с клемами проделать то же самое.

Как снять монтажный блок ваз 2114

Начну с того, была неисправность не работал омыватель с дворниками, отказала печка. Устал бить по блоку предохранителю. Отпустили по раньше с работы, решил заняться делом. На улице тепло, везде вода, а омывашька не работает…

Отсоединяем “-” от АКБ, приступил снятию монтажного блока предохранителей. Вкратце: Со стороны салона снимаем 5 фишек (Но для этого нужно принять не простую позу, что бы добраться до них). Со стороны капота вытаскиваем 4 фишки. вытянуть блок не дадут провода т.к. они короткие

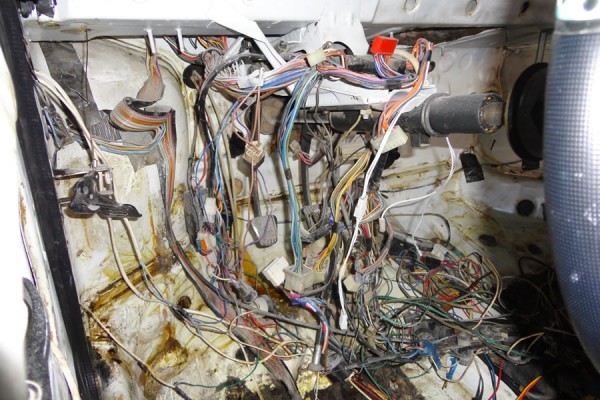

Что откуда снимается

Придя домой приступил к вскрытию.

Вот он сам блок

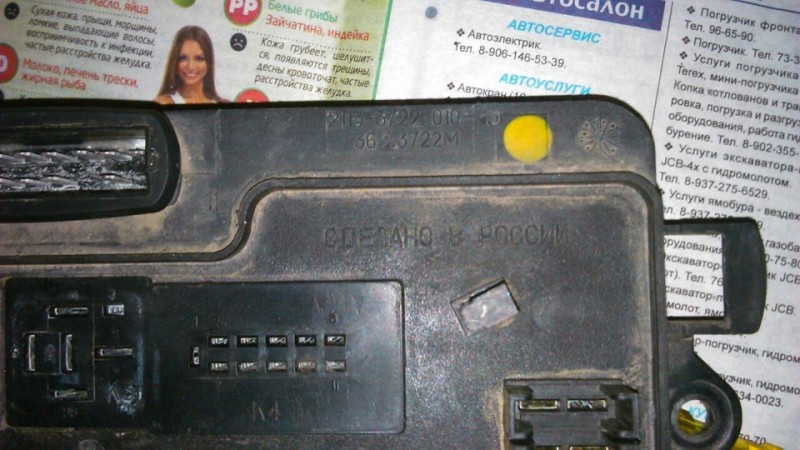

Маркировка блока 2115-3722 010-10

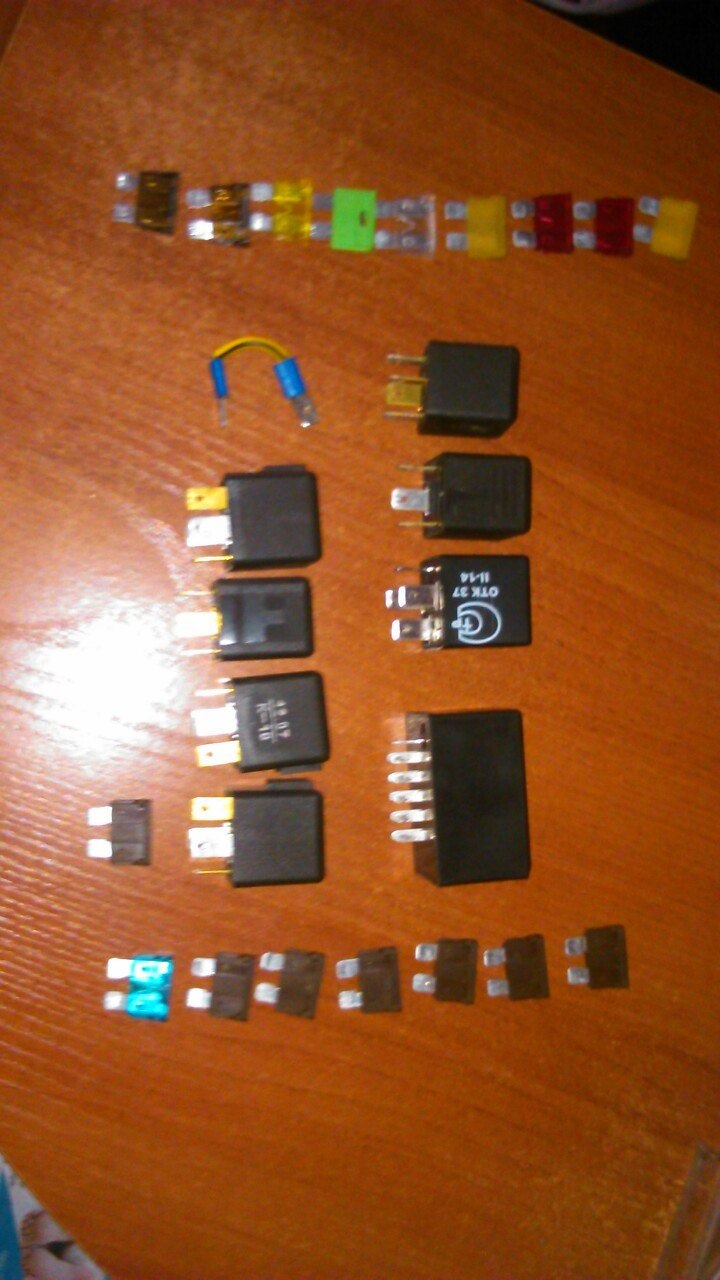

Вынимаем, что бы не запутаться

Откручиваем, правда я маленько поспешил, сфоткать в голову пришло позже

Начал осматривать как дальше разбирать блок. И тут я наткрулся на это

Печаль, беда

Разбирать дальше смысла уже не было. Взял последние деньги из кармана, поехал на маршрутке в авторынок P.S. Давно не ездил на них, но проезд подорожал с 16 до 18 руб.

Купил новый блок с маркировкой 2115-3722 010-40, знакомый продавец посоветовал, но сказал, что возможны проблемы с карлсоном придется ехать к автоэлектрику.

2115-3722 010-40

За одно посоветовал взять NANOPROTECH, защитить от влаги и коррозии

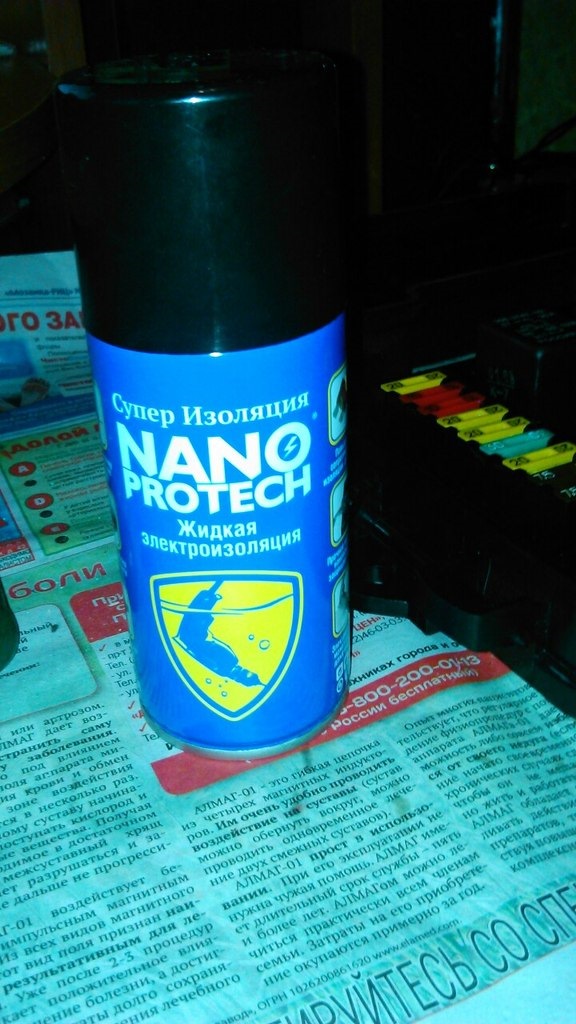

NANOPROTECH

Приехав домой снял все реле и предохранители обработал NANOPROTECHом подождал 10 минут все вставил на место.

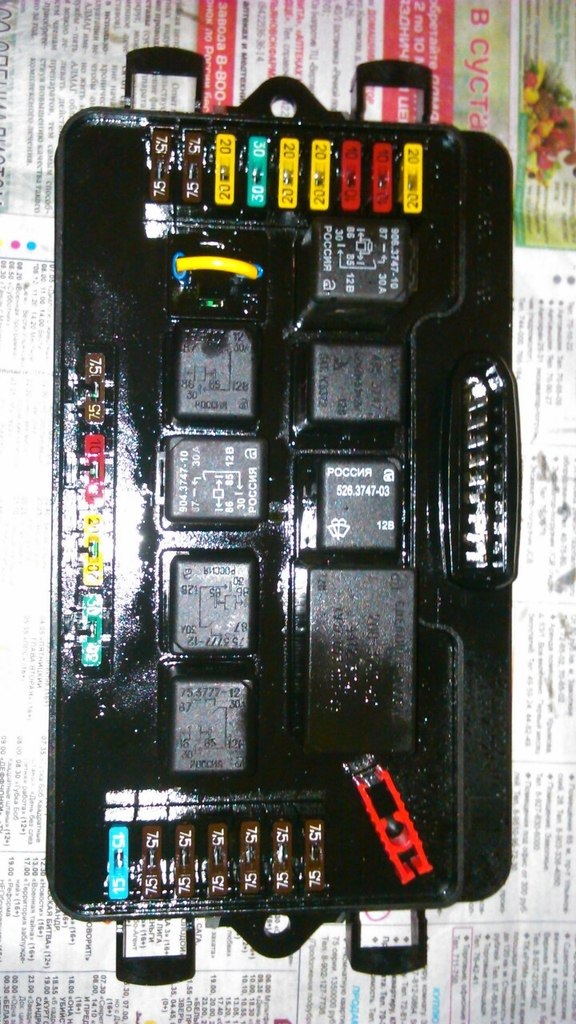

Обработанный NANOPROTECHом

Через некоторое время начал подключать фишки в обратном порядке, но тут не обошлось без помощника. Проверяем свет, печку, дворники, аварийку и т.д. Все работало Но не проверил карлсона. На улице стало прохладно и ни как не мог разогреть более 90 градусов. На всякий случай записался к автоэлектрику, что бы проверил в правильности моего дела. Моя первая запись БЖ, строго не судите

Монтажный блок — снятие и установка

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Открываем крышку монтажного блока.

3. Отсоединяем колодку жгута проводов от монтажного блока.

4. Торцовым ключом на 10 мм отворачиваем две гайки крепления монтажного блока.

5. Приподнимаем блок и отсоединяем от блока четыре жгута проводов моторного отсека…

…и пять колодок жгутов проводов салона.

5. Снимаем монтажный блок.

Установка

Устанавливаем монтажный блок в обратной последовательности, при этом колодку красного цвета подсоединяем к гнезду выводов, помеченному красной меткой.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Статья в тему: КПП ВАЗ 2114: устройство, неисправности, снятие коробки передач своими силами

Для начала отключите минусовую клемму с аккумуляторной батареи. В противном случае вас как следует ударит током. Приятного в этом мало. Плюс это приведет к выгоранию проводки, менять которую будет крайне сложно и долго.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите красную клемму с релюхи. Это провод красного цвета.
3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
4. Снимите контакт, который удерживала эта гайка.
5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
8. Сердечник релюшки желательно сразу заменить на новый.
9. Поставьте новое реле.
10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Можно сказать, что заменить релюшку на ВАЗ 2114 не так уж сложно. Намного проще выполнить замену неразборного реле, поскольку для его замены достаточно аналогичным образом выкрутить все крепежи, отсоединить контакты.

Подготовка электрики к зиме

Электрика в ВАЗ 2114 — немощное место и подлежит сезонной проверке

Как правило, подготовка к зимнему вождению ограничивается заменой шин, проверкой аккумулятора и «незамерзайкой». Но максимальные летние температурные нагрузки, повышенная влажность осенью, пыль и загрязненность контактов негативно сказываются и на работоспособности электрики. Чистота — заклад не только здоровья, но и качественной работы электрооборудования автомобиля. Загрязненные или неплотно зафиксированные клеммы нередко становятся причиной невозможности завести автомобиль. Чувствительность электрики автомашины в период перехода на более экстремальные для нее условия эксплуатации — фактор, о каком многие забывают. Понижение температуры и ее перепады негативно сказываются на изоляции проводов, содействуют образованию микротрещин. Постоянная вибрация приводит к ухудшению контактов. Поскольку по отзывам обладателей Лады 2114 электирика — не самое сильное ее место, она, наряду со свечами, шинами и аккумулятором подлежит сезонной проверке.
