Меняем цепь грм на инжекторной ниве 21214

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок.
Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон.
Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь.
Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места.
Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель.
Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

После того как вы извлекли успокоитель, обратите внимание на его состояние. При видимых повреждениях необходимо заменить этот узел

Не стоит ждать, пока деталь полностью выйдет из строя. Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком. Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой.

Пошаговая самостоятельная замена цепи ГРМ Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Воздушные патрубки

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Крепление клапанной крышки.

Двигатель без клапанной крышки.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

Натяжной ролик кондиционера.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Натяжной ролик сервисного ремня

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Самодельный ключ.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Шкив коленвала.

Откручиваем обводной ролик.

Обводной ролик.

Демонтируем усилительную пластину.

Пластина.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Передняя крышка цепи ГРМ.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка коленвала.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Метка распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление натяжителя.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Башмак натяжителя.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Старая цепь ГРМ.

Новый комплект ГРМ.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Метка на шкиве.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Удачи на дорогах. Ни гвоздя, ни жезла.

Четких рекомендаций относительно того, при каком пробеге следует задуматься о замене цепи газораспределительного механизма, нет, вместе с тем если пробег составляет более 100 тысяч километров, то, скорее всего, цепь уже изношена. Для замены цепи ГРМ Шевроле Нива необходима разборка двигателя, только в таком случае можно определить ее состояние и сделать вывод о необходимости подобных действий.

Рекомендуем: Как поменять передние стойки на рено логан — изучаем тщательно

Впрочем, есть и признаки, по которым удастся определить, что цепь ГРМ растянулась. Например, об этом может свидетельствовать звук, напоминающий звонкий шелест при работе дизельного двигателя, раздающийся из-под капота. Именно этот характерный шум должен насторожить автовладельца и дать ему понять, что предстоит замена.

Снятие и установка цепи и звездочек привода распредвала Нива 2121-2131

Замена цепи и звездочек распределительного вала.

Ремонт инжекторного двигателя, порядок сборки и разборки головки ваз 2121, этапы снятия и установки клапанов ваз 2131, инструкции по замене распредвала. Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный и карбюраторный двигатель. Нива 2131 система питания устройство.

• Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
• Проворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.
• Снимаем шкив коленчатого вала (см. Замена переднего сальника коленчатого вала). Отсоединяем звездочку распределительного вала с цепью от распределительного вала (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя нива 2121). Снимаем цепь со звездочки.
• Для наглядности операции по снятию цепи показываем на демонтированном двигателе.
• Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала (см. Снятие поддона картера и масляного насоса двигателя на автомобиле нива 2131).

• Головкой «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.
• Под одной гайкой (с левой стороны) закреплен «массовый» провод.

Снимаем крышку привода распределительного вала…

…и уплотнительную прокладку.

Головкой «на 17» отворачиваем ось башмака гидравлического натяжителя цепи нива 2131…

…и извлекаем ось.

• Вынимаем башмак натяжителя.
• Снимаем цепь со звездочек коленчатого вала и валика привода масляного насоса.

Вынимаем цепь привода распределительного вала нива 2121.

Съемником спрессовываем звездочку с носка коленчатого вала…

• …и снимаем ее.
• Звездочка фиксируется на коленчатом валу сегментной шпонкой.
• Для снятия шпонки…

…аккуратно, стараясь не повредить шпонку и вал, зубилом выбиваем ее из паза коленвала…

…и вытаскиваем шпонку.

Зубилом расконтриваем болт крепления звездочки валика привода масляного насоса.

Накидным ключом «на 17» отворачиваем болт крепления звездочки ваз 2121. Звездочку от проворачивания удерживаем отверткой, опирающейся через отверстие в звездочке на головку болта крепления упорного фланца валика.

Достаем шайбы…

…и звездочку валика привода масляного насоса.

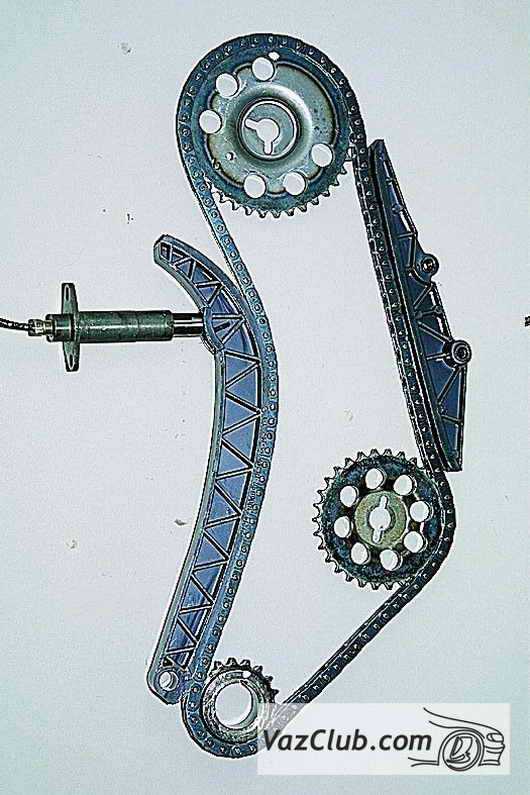

• Расположение деталей привода распределительного вала и масляного насоса.
• Устанавливаем детали механизма привода ваз 2131 в обратной последовательности.
• Установив шпонку в паз коленчатого вала, надеваем звездочку…

…и напрессовываем ее на коленчатый вал, затягивая ключом гайку крепления шкива.

Отвернув гайку, допрессовываем звездочку инструментальной головкой подходящего размера (отрезком трубы).

• Перед установкой цепи совмещаем метку (риска над шпоночным пазом) на звездочке коленчатого вала с меткой (выступом) на блоке цилиндров…
• …а метку на звездочке распределительного вала с меткой на корпусе подшипников вала.
• Установив цепь и гидравлический натяжитель, проворачиваем коленчатый вал нива 2121 по часовой стрелке на два оборота и проверяем совпадения установочных меток.
• Снятые детали устанавливаем в обратной последовательности.

vazclub.com

Процесс сборки

1. Устанавливается передняя крышка головки блока цилиндров, наносится слой герметика.
2. Затягиваются болты.
3. Ставится воздушный фильтр, домазывается герметик и закручивается поддон.

Откручивается штуцер для стравливания воздуха из блока перед заполнением охлаждающей жидкости. Заливаем жидкость в радиатор. После ее вытечки из штуцера, барашек закручивается на место. Заполняем моторное масло . Шланг и вентиляционная трубка картера подводятся к штуцерам, а медные провода к катушкам зажигания.

Наконечники высоковольтных проводов подсоединяются к свечам. Возможна ситуация, когда после выкручивания свечей, остатки воды в колодцах проникают в цилиндры. С помощью длинной спицы и чистой ветоши легко удалить в них влагу.

Важно! Регулировка цепи улучшает фиксацию механизма газораспределения и работу шкива. Важно обеспечить регулярный контроль ее расположения

Последствия неправильной установки и регулировки

• Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
• Двигатель работает нестабильно даже на холостых оборотах.
• Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
• Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
• Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
• Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
• Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель

Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.

С цепью шутки плохи. Ослабленная цепь ГРМ определенно не повысит ходовые качества силового агрегата и уж точно не отразится положительным образом на его сроке службы. Странные шумы из моторного отсека, причиной которых является вышедший из строя гидронатяжитель цепи, уже, практически, рядовая проблема для отечественных вседорождников. Речь пойдет, в первую очередь, о ВАЗ 21214, но и прогрессивная Шевроле Нива в этом плане не стала исключением из правил.

Замена маслоотражательных колпачков механизма газораспределения Ваз 21213, 21214 Нива

Выворачиваем свечным ключом из головки блока цилиндров свечи зажигания. Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Поворачиваем коленчатый вал до момента совпадения метки на его шкиве с меткой на крышке привода распределительного вала. Снимаем корпус распределительного вала и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя, Снятие распределительного вала и рычагов привода клапанов карбюраторного двигателя). В этом положении коленчатого вала (поршни 1-го и 4-го цилиндров находятся в ВМТ) меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.

Через свечное отверстие вставляем между днищем поршня и тарелкой клапана (на котором меняем колпачок) пруток из мягкого металла, диаметром около 8 мм.

Устанавливаем рассухариватель клапанов. Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на шпильку крепления корпуса подшипников распределительного вала.

Сжимаем рассухаривателем пружины клапана.

. и извлекаем щипцами (или пинцетом) сухари.

Снимаем тарелку клапана.

. наружную и внутреннюю пружины.

. а также верхнюю и нижнюю опорные шайбы пружин.

Щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.

При отсутствии щипцов поддеваем двумя отвертками маслоотражательный колпачок и снимаем его.

Операцию выполняем осторожно, чтобы не повредить хрупкую направляющую втулку. Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана

Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана.

Через высокую головку «на 12» или оправку напрессовываем колпачок на направляющую втулку клапана.

Собираем клапанный механизм в обратной последовательности. Извлекаем пруток из свечного отверстия. После замены маслоотражательных колпачков клапанов 1-го и 4-го цилиндров, проворачиваем коленчатый вал на 180° (поддерживая цепь привода распределительного вала так, чтобы ее не защемить) и меняем колпачки клапанов 2-го и 3-го цилиндров. Сборку механизма газораспределения проводим в обратной последовательности. На карбюраторном двигателе регулируем натяжение цепи и тепловые зазоры в приводе клапанов.

Подмена натяжителя цепи на ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

Натяжитель цепи как уже понятно из его наименования, он нужен только для того чтоб натягивать цепь чтоб она не ослабела во время работы мотора, итак вот с течением времени данная деталь ломается по различным причинам это происходит, время от времени просто от очень огромных нагрузок не выдержав данный натяжитель ломается, например держите вы длительное время обороты мотора в красноватой зоне, тем натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень крепкий, например на рынке сейчас находится сильно много данных натяжителей очень отвратительного свойства которые вправду очень стремительно выходят из строя и их после чего нужно будет поменять на новый, а о том как это сделать вы и узнаете из данной статьи.

Для того чтоб поменять натяжитель цепи, для вас необходимо будет запастись: Главным набором гаечных ключей в каком будут находиться самые главные ключи которые вы фактически всюду используете в автомобиле!

Где находится натяжитель цепи?

Он размещается с боковой части мотора, его можно будет беспрепятственно отыскать кстати если подойти к автомобилю с правой стороны подкапотного места (Отсчёт начинается от задней части автомобиля и до фронтальной), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белоснежного цвета), итак вот когда вы встанете с этой самой правой стороны, разыщите то место которое обозначено на фото, это и есть тот натяжитель.

На фото выше есть один аспект, там стоит совсем другой натяжитель который некогда не ставился на автомобили Нива, итак вот на форму данного натяжителя особенного внимания не обращайте, а просто примерно узнайте где он находиться и всё! (От родного натяжителя будет ещё исходить трубка, вы сходу поймёте просто внимательнее поглядите и всё он находиться фактически в средней части мотора)

Цепь 21214, альтернатива

Я уже упоминал о том, что работаю с моторами ЗМЗ. В этой области есть замечательный человек – Медведев Игорь Александрович. В инете и на форумах, ник Родос-М. С данным человеком у меня есть совместные проекты в других областях, поэтому дальнейшая информация, «из первых рук». Для двигателей ЗМЗ он разработал и довел до производства несколько разных механизмов газораспределения. Но нам интересно другое. В комплект этих ГРМ входили уникальные однорядные и двухрядные цепи. На форумах и драйве их можно найти или как «платиновая серия» или «быстрые цепи для змз». В процессе работы выяснилось, что есть опытная партия для движков 21214. С 2015 года я начал эксперименты и последующую работу по данной запчасти. У меня на обслуживании, есть ведомственные машины, пробег у которых бывает 120-130 тысяч км в год, поэтому натурные испытания проходят достаточно быстро. Основные конструктивные особенности и отличия от Диттона:

• Цепь по конструкции втулочно-роликовая (аналогично Диттону)
• Боковые звенья цепи покрыты оловом, для приработки.
• Ролики покрыты тефлоном (износостойкость)
• Усилие на разрыв на 10% выше чем Диттона
• Спинка цепи шлифованная. Это дает нам скольжение и малый износ башмака натяжителя и успокоителя

Метки грм нива шевроле

В автомобиле шевроле нива механизм газораспределения приводиться в действие с помощь цепи. Это позволяет получить более высокие характеристики при эксплуатации автомобиля. В моделях двигателей с установленным ремнем ГРМ при его растяжении возможно проскальзывание зубьев. Но, несмотря на более высокие технические показатели, цепь тоже имеет некоторые недостатки. Она подвержена растяжению, при частом использовании двигателя на высоких оборотах она может лопнуть

При замене цепи следует обратить особое внимание на расположение меток ГРМ Нива Шевроле

Метками называются специальные насечки, которые можно увидеть на шкиве системы газораспределения. Эти метки необходимо совмещать с теми, которые нанесены на цепь.

Предназначение меток в механизме ГРМ.

Установка цепи согласно меткам необходима для того, чтобы обеспечить лучшую фиксацию и работу механизма. Установка цепи без ориентации по меткам может привести к рассинхронизации системы газораспределения и увеличенному износу. Так же изменения в работе могут быть вызваны растяжением цепи.

Регулировка цепи по меткам.

При замене цепи установку новой следует производить в несколько этапов:

• сбор необходимого инструмента: отвертка, комплект ключей на 8, 10 и 13. Ключ для вращения коленвала
• Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата. Колеса фиксируются башмаками или упором.
• Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.
• После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь.

Выставление по меткам.

Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи. Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз.
Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала.
После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался

Затем вместе со стопорной шайбой выкручивается болт крепления.
Важно помнить, что после проведения данных действий болт ничем не фиксируется, поэтому он может провалиться в поддон двигателя. При проведении работ необходимо пользоваться ключом с глубокой головкой.
Следующим этапом является демонтаж натяжителя

В случае, если нет необходимости в замене этого элемента можно произвести снятие цепи отжав плунжер с помощью отвертки.
Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала.
Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб.
Для облегчения работы звездочку лучше устанавливать вместе с цепью. Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок.
После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается.
Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток.
При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.

На самом деле эта работа выполняется за довольно короткое время. Главное помнить, что точное совпадение метки ГРМ Нива Шевроле гарантирует правильную и стабильную работу двигателя

Так же важно помнить, что при установке клапанной крышки необходимо заменить прокладку на новую, потому что при снятии на старой возможно появление микротрещин, через которые будет уходить масло

expertniva.ru

Грм нива. Проблемы и решение. Альтернатива заводским запчастям.

Тема данного раздела – грм нива. Именно так набирают в поисковиках желающие починить данный узел. Если сравнивать двигатель с организмом человека, механизм газораспределения (в дальнейшем ГРМ), это мышечная ткань, связки и сухожилия. То есть все то, что передает основные элементы движения. Задающим ритм, является коленчатый вал двигателя, а уже от него, посредством цепи и звезд, приводятся во вращение распределительный вал и масляный насос. В двух отдельных статьях я подробно расскажу про цепь и звезды. Здесь я хочу написать о механизме в целом, а главное, почему он доставляет столько неприятностей, хотя во всем мире цепные двигатели считаются относительно «беспроблемными долгожителями».

грм нива, основные проблемы

Чаще всего проблема с грм проявляется в следующем виде. Клиент говорит о том, что заменено масло, фильтра, свечи, провода и расходомер заодно – и несмотря на эти вложения и усилия двигатель потерял тягу. В 80% случаев требуется вмешательство в ГРМ.

• Главная болезнь, это «наследство». Если взять аналогичные по объему двигатели, у многих из них так называемая двухцепная схема. То есть короткая цепь, которая соединяет коленчатый вал и промежуточный вал, и вторая цепь, которая от промежуточного вала – крутит распределительные валы. В этом случае, даже если цепь сделана по качеству не очень, вероятность набегания ошибки и рассинхронизации коленвала и распредвалов достаточно мала. В нашем случае, конструкторы завода просто взяли и на фиатовский двигатель поставили однорядную цепь, добавив новые башмак натяжителя и успокоитель. Естественно, что при такой длинной цепи, она «вытягивается» и выскакивает ошибка «чек энджин», с датчика распредвала, который следит по сути дела за синхронизацией валов.
• Вторая болезнь это наше родное качество. Если мы возьмем, какой нибудь аналогичный двигатель, то ……….то мы его взять не сможем, потому что аналогичных живых двигателей, схожих по конструкции уже не осталось. Только мы тщательно оберегаем динозавра. Тогда сделаем по-другому. Законодателем моды в области цепных двигателей, всегда была фирма Ниссан. Поэтому, очень приблизительно мы возьмем их двигатель объемом 1,4 литра, 80-90 годов выпуска, с которого снимается похожая мощность, в 70-80 лошадок и которой был произведен миллионными тиражами. С этим движком я прекрасно знаком лично, поскольку у двух моих приятелей «разбежные» Альмеры, именно с ним. Я не буду сравнивать шумность и другие субъективные характеристики. Сравню только ресурсные показатели. На двух машинах пробеги превышают 250-300 тыс. цепи и звезды никто не менял и менять не собирается. Один раз в 100 тыс. меняются гидравлические натяжители цепей, и то как правило, только один из двух. Теперь берем грм 21214. Максимальный ресурс 150 тыс. После чего весь механизм, включая цепь, звезды и башмаки выбрасывается на помойку. А если мы говорим о рабочем ресурсе, когда цепь еще не вытянулась, а звезды еще не сточились…..то это 70-80 тыс.км.
• Башмак натяжителя и успокоитель цепи. Когда вскрываешь наш двигатель 21214, а по правде сказать, все тот же Фиат, угнетает то, что двигатель по своим запчастям является достаточно простым. Но даже эти простые запчасти производители не могут сделать приемлемого качества. Очень часто при вскрытии клапанной крышки приходится наблюдать треснувший башмак натяжителя цепи и полностью развалившийся успокоитель. Их выпускает два завода. Никаких маркировок на них нет, они отличаются по цветам. Серо-синие ходят дольше, чем темно-коричневые.

Решение вопроса

грм нива. Мой подбор компонентов. На фото представлен ГРМ нива, который я собираю по частям на разных заводах. Втулочно-роликовая цепь, аналогов которой нет ни в одном магазине. Ресурс более 100тыс. до первых признаков потери рабочих характеристик. Звезды, изготовленные на зуборезном станке, а не методом штамповки, как делают кастрюли. Башмак натяжителя, ось башмака натяжителя и успокоитель нормального качества. И конечно передняя манжета коленвала, которая тоже идет в комплекте.

Отдельная статья посвященная втулочно-роликовой цепи

niva-fr.ru

Замена распредвала на Шевроле Ниве

Прежде всего, поставьте машину на ручной тормоз и включите 4-ю или 5-ю передачу. Для замены обзаведитесь динамометрическим ключом — он понадобится в дальнейшем.

Следующим этапом надо снять патрубок воздушного фильтра, открутив 4 болта и отстегнув защелку. Затем необходимо выкрутить и извлечь свечи зажигания. Предварительно не забудьте снять с них наконечники. Далее в Шевроле Нива демонтируются вакуумный шланг и отвод картерных газов. Их лучше отодвинуть в сторону, чтобы они не мешали процессу замены распределительного вала.

Клапанную крышку следует очистить от загрязнений, которые могут попасть вовнутрь. После этого нужно отсоединить дроссельный узел, расположенный с торцевой стороны. Клапанная крышка освобождается путем откручивания 8-ми шпилек ключ-головкой. Старая прокладка нуждается в замене на новую. Для этого потребуется герметик.

Далее нужно обеспечить переднему колесу свободное вращение, поэтому Шевроле Нива спереди следует приподнять домкратом. Вращая колесо, совместите метки на тыльной стороне шестерни и на постели распределительного вала.

После этого автомобиль можно опустить на землю. Зафиксируйте цепь ГРМ подручными материалами (отрезок проволоки, пластиковая стяжка). Возьмите шнур, который одним концом соединяется с капотным замком, и зацепите другой конец к верхнему отверстию шестерни. Аккуратно открутите ключом стопорную шайбу, пока она не начнет откручиваться руками. Далее сдвиньте шестерню со своего места и зафиксируйте ее шнуром.

Дальнейшие операции по замене достаточно несложные:

• Выкрутите рампу маслообеспечения и снимите ее, двигая кверху и в сторону аккумулятора Шевроле Нива.
• Аккуратно открутите остальной крепеж распределительного вала и снимите этот узел.
• Установите новое, подготовленное для замены изделие на место прежнего.
• Снимите рокеры и разложите, не нарушая порядок в установленном состоянии.
• Вооружившись ключом 24 мм, отсоедините гидрокомпенсаторы.
• Слейте из колодцев масло.
• Поставьте стопорные пластины и втулки.
• Закрутите полностью регулировочные болты гайками, затем зафиксируйте пружины и рокеры.

Крепеж распределительного вала Шевроле Нива следует затягивать с усилием 8,33-22,6 Нм строго по порядку, указанному на схеме ниже.

Возьмите длинную отвертку и отведите натяжитель цепи ГРМ, затем поставьте на место шестерню распредвала. Затяните болт и законтрите на нем шайбу с помощью плоскогубцев.

Отрегулируйте тепловой зазор клапанов и соберите детали в обратном порядке.

Подготовка инструментов и запчастей к замене ГРМ

Подготовьте отвертку и гаечные ключи на «8» «13» и «10», приспособления для проворачивания коленвала и дополнительные детали:

• сальник (лобовой);
• новую прокладку ГБЦ;
• прокладку помпы;
• натяжитель;
• планку-демпфер, ограничитель и успокоитель цепи;
• герметик;
• моторное масло и масленые фильтры;
• охлаждающую жидкость;
• уплотнитель коленвала;
• шестерни.

Важно! Качественно установить метки ГРМ Шнивы можно при наличии надежной цепи, исключающей наличие повреждений и растяжений. Если старая цепь вышла из строя, необходимо купить новую

Поэтапная регулировка и выставление меток ГРМ инжекторной Нива Шевроле

• Установка риски на ВАЗ-2123 1,7 с 8 кл (согласно стандарту) проводится на смотровой канаве. Поставьте машину на стояночный тормоз. Под передние колеса подкладываются башмаки.
• Нужно помыть двигатель и подкрылки.
• Снимается воздушный фильтр.
• Сливается моторное масло, открутить масляный фильтр.
• Слить охлаждающую жидкость.
• Отвинчиваются крепления крышки клапанов.
• Для предотвращения вытекания машинного масла в области головки блока, рекомендуется заменить прокладки головки блока цилиндров.
• Путем вращения шкива коленвала выставляются риски на шестерне распредвала и подшипниках.
