Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

• воротки маленький и большой (1/4 и 1/2 соответственно);
• набор головок;
• набор ключей;
• торэкс Т30 и Т40;
• отвертку.

Из расходных материалов нужно приготовить:

• цепь;
• натяжитель цепи;
• 3 шт. успокоителя;
• новые болты распределительных валов;
• звездочки распредвала и коленвала;
• прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

1. Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
2. Снимаем переднее правое колесо, подкрылок и защиту двигателя.
3. Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
4. Затем демонтируем декоративную крышку двигателя.
5. Отключаем датчики положения распредвалов, электропровода от двигателя.
6. Отключив питание от катушек зажигания, снимаем последние.
7. Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.

8. Демонтировка крышки головки блока цилиндров (ГБЦ).

9. Приподняв двигатель, вынимаем щуп для измерения уровня масла.
10. Демонтируем подушку двигателя.
11. Далее снимаем дополнительного оборудования.
12. Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
13. Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.
14. С помощью специального устройства закрепляем маховик и распределительные валы.
15. Снимаем натяжитель цепи.
16. Снимаем шкивы распределительных валов впускных клапанов и выпускных.
17. Откручиваем ступицу коленчатого вала.
18. Снимаем цепь привода ГРМ.
19. Затем нужно снять неподвижную направляющую и направляющую натяжителя.
20. Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.
21. Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.
22. Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ.
23. Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.
24. Шкив шестерни привода устройства газораспределения установите на коленвал.
25. Устанавливаем на место ступицу коленвала.
26. Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.
27. Затем устанавливаем натяжитель и успокоитель цепи.
28. Устанавливаем на штатное место уплотнительное кольцо.

29. Монтируем шкив привода навесного оборудования.

30. Снимаем фиксаторы распредвалов и коленвала.
31. Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.
32. Устанавливаем головки блока крышку.
33. Присоединяем все патрубки.
34. Возвращаем на место масляный щуп.
35. Устанавливаем обратно катушку зажигания и подключаем ее питание.
36. Подключаем все датчики, электропроводку.
37. Прикручиваем декоративную крышку.
38. Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
39. Ставится на место защита двигателя.
40. Устанавливается подкрылок и правое колесо спереди.
41. В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

 Загрузка …

Особенности привода ГРМ

На «Пежо-308» устанавливается выносливый и технологичный мотор ЕР6. Он атмосферный, а это означает, что никаких турбин или интеркулеров в нем не предусмотрено. Этот двигатель можно встретить и на других моделях «Пежо», например на 308-й. Если у вас мало опыта, то серьезный ремонт двигателя лучше доверить профессионалам.

Но если речь идет только лишь о замене цепи, то справиться с этой проблемой можно за один вечер. Но вам нужно знать, когда нужно проводить замену, а также местонахождение всех меток, по которым устанавливаются распределительные и коленчатый валы. Об этом мы и поговорим в нашей статье.

Ресурс цепи

Цепь ГРМ на Ситроене будет служить как минимум 170 000 км. Конечно, этот регламент может быть нарушен, если не соблюдать определенные правила эксплуатации двигателя. Во-первых, крайне не рекомендуется эксплуатировать автомобиль при повышенных нагрузках. Старайтесь не так часто использовать прицеп. Это создает дополнительную нагрузку на ремень. Во-вторых, если хотите, чтобы ремень служил дольше, забудьте про экстремальное вождение.

Если цепь сильно износится, она даже может оборваться. Хотя, конечно, происходит это крайне редко. Менять цепную передачу следует при появлении следующих дефектов:

• на малых оборотах мотор стал “рычать”, то же происходит и на холостых оборотах;
• двигатель уже не запускается с первого раза, а частенько делает это только после нескольких попыток;
• машина начинает “съедать” намного больше масла и горючего;
• мотор может начать внезапно глохнуть;
• компьютер начал выдавать ряд профильных ошибок.

Конечно, главным поводом для замены является регламентный пробег. Если время вышло, привод нужно менять, так как он обязательно успел получить большую степень износа. Износ наступит раньше времени, если авто эксплуатируется в условиях большого города. Но не стоит сразу же кидаться менять цепь. Вполне возможно, что она еще не полностью выработала свой ресурс. Вышеозначенные симптому могут говорить не только об износе цепи, но и о поломках других деталей узла ГРМ. Профессионалы рекомендуют приобрести набор Ликота. С его помощью можно проводить безошибочную диагностику состояния деталей. Он здорово поможет выставить точно по меткам валы и настроить регулировку фаз VTI. Также набор включает в себя специальное устройство, которым определяется степень натяжки цепи.

Что же такое Ликота и каким образом данный прибор работает? Это резьбовая втулка, которую ввинчивают вместо натяжителя. В инструкции по его эксплуатации четко описан весь процесс замера натяжения цепной передачи. Ничего сложного там нет. Стоит прибор около 8 000. Но покупать его необязательно. Многие определяют растяжение цепи по характерному шуму, который при этом начинает издавать двигатель

Ну и, конечно, нужно обращать внимание на внешние признаки – сколы, наличие люфта между звеньями. Если стандартная натяжка уже не дает результатов, цепь нужно обязательно заменить

А вот какие инструменты и расходные материалы вам обязательно для этого понадобятся:

• новый привод;
• шкивы распредвалов;
• уплотнительные муфты;
• шкив коленвала;
• натяжитель;
• 3 успокоителя;
• ступица коленвала;
• набор сальников и прокладок;
• воротки;
• набор головок;
• набор ключей;
• динамометрический ключ;
• отвертки с различными наконечниками;
• герметик.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

1. Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.
2. Двигатель начинает подтраивать и плохо запускаться.
3. Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.
4. Неустойчивая работа, провалы, двигатель внезапно глохнет.
5. Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Симптомов может быть ещё больше, но основной повод для замены цепи — соответствующий пробег, особенно в тех случаях, когда автомобиль эксплуатируется в городе, где километр пробега идёт за два.

Проверка износа цепи

Прежде чем затевать работу по замене цепи ГРМ своими руками, необходимо убедиться в том, что цепь своё отслужила. Это связано с тем, что симптомы износа могут говорить о других поломках и сбоях в работе систем и могут быть не связаны с ГРМ. Для проверки износа и замены приводной цепи необходимо купить набор специальных приспособлений (Ликота, JTC) . Без этого набора невозможно проверить и выставить точно по меткам распредвалы и коленвал, а также настроить механизм регулировки фаз VТi. Весь набор стоит порядка 7-8 тысяч и в него входит устройство проверки степени растяжения цепи.

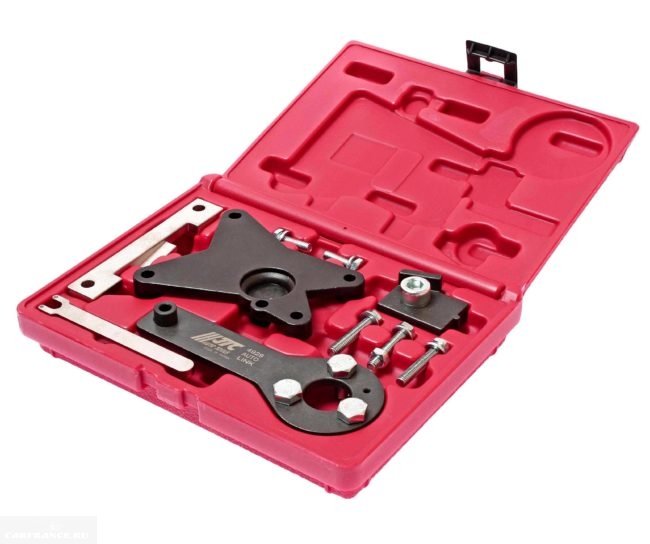

Набор фиксаторов валов и натяжного устройства приводной цепи.

Устройство представляет собой сложную резьбовую втулку, которая ввинчивается вместо штатного натяжителя. Вначале вкручивают большую резьбовую втулку без применения ключей, руками. В эту втулку вкручивается шток до упора, тоже только руками. После этого устройство выворачивается из гнезда и замеряется длина штока от начала резьбовой части втулки. Номиналы допустимого растяжения цепи такие:

• для атмосферного двигателя ЕР6 — 70-73,5 мм ;
• для двигателя с турбиной — от 67 до 71 мм .

Инструменты и необходимые запчасти для замены

Если замеры показывают, что провисание цепи превышает номинальное значение, готовимся к замене и покупаем запасные части по каталожным номерам, которые указаны в таблице.

В зависимости от состояния двигателя, могут понадобиться другие крепёжные и изношенные детали. Вот список инструментов, не считая набор спецприспособлений:

• большой и маленький воротки на ½ и ¼;
• набор головок стандартный;
• набор насадок Torex;
• ключ динамометрический;
• стопорный (контрящий) герметик;
• герметик для прокладок;
• набор отвёрток.

Двигатели Пежо 308 и расход масла

При покупке нового автомобиля мало кто обращает внимание на такие «особенности», как, например, повышенный расход моторного масла. И зря

Конечно, время от времени доливать 200 г смазки в горловину – не очень страшная перспектива, но в случае с бензиновым агрегатом EP6 (1.6 л VTi / 120 л.с.) «нормальный» показатель может достигать 1 литра на каждую тысячу километров пробега. Еще в 2009 году официальной позицией производителя была норма в пределах 500 мл моторного масла на 1000 км. Но уже через незначительный промежуток времени, получив массу неутешительных докладов с официальных сервисных центров, руководство PSA решило повысить уровень рекомендуемого долива до 1000 мл/1000 км. Таким образом, проблема двигателей, разработанных совместно с BMW и устанавливаемых также на Mini Cooper, решена не была, с чем теперь приходится мириться владельцам сотен тысяч автомобилей.

Но, как показывает практика эксплуатации «триста восьмых» даже очень бережливыми водителями, нет дыма без огня – уже при пробеге в 100-120 тыс. км (аккурат по окончанию действия гарантийных обязательств) дела ухудшаются. Владельцы еще совсем свежих «пыжиков» замечают, что расход масла еще больше увеличивается, а из выхлопной трубы начинает идти синеватый дым. Другими словами, в камеры сгорания поступает явно слишком много смазки, что необратимо сокращает ресурс мотора и других деталей, например дорогостоящего катализатора. Самое неприятное, что подобный расклад может обнаружиться уже на 40-70 тыс. пробега.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

• регулировать натяжку цепи больше не представляется возможным;
• метки на валах больше не совпадают;
• на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

• цепь рвется редко, намного чаще она растягивается;
• делается цепь из твердого материала;
• при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника – непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Алгоритм проведения замены

А теперь подробно расскажем о том, как осуществить замену цепи ГРМ на «Пежо-308» EP6. Когда вы подготовили все необходимое, можно приступать к ремонту, для этого:

1. Снимаете фильтр очистки воздуха, патрубки аккуратно отводите в сторону.
2. Демонтируете пластиковую крышку и отключаете датчики распределительных валов. Снимаете крышку клапанов.
3. Проверните коленвал, чтобы совпали метки на распределительных валах. Нельзя вращать коленвал в обратную сторону, лучше сделайте два оборота по часовой стрелке.
4. Установите нижний маркер и зафиксируйте маховик.
5. Выньте щуп контроля масла и ослабьте крепление подушки мотора. После этого можно двигатель немного приподнять. Без этого не получится провести замену цепи на «Пежо-308» EP6.
6. Установите верхнее устройство для фиксации меток распределительных валов.
7. Снимите ремень генератора.
8. Выкрутите три болта, которые фиксируют приводной ролик жидкостного насоса.
9. Снимите натяжитель и верхний успокоитель.
10. Выкрутите болт звездочки на выпускном и впускном распредвалах. Внимательно следите за тем, чтобы звездочка не упала внутрь картера.
11. Установите при помощи монтажного болта переднее приспособление и наденьте на него цепь.
12. Выкрутите болты, которые крепят крышку ступицы коленчатого вала.
13. Снимите ступицу и выньте цепь с левым и правым успокоителями.
14. Снимите сальник и шестерню привода газораспределительного механизма.

Вот и все, демонтаж окончен. Прежде чем ставить новый комплект, нужно ступицу коленчатого вала и звездочку промыть любым обезжиривающим средством. Как видите, замену цепи «Пежо-308» своими руками не очень сложно сделать. Но придется раскошелиться на комплект приспособлений.

Алгоритм замены

Когда все инструменты и расходники собраны, можно начинать процедуру замены. Сначала поддомкрачиваем переднюю часть автомобиля. Обесточиваем машину, сняв минусовую клемму с аккумулятора. Снимаем колесо, моторную защиту и брызговик. После этого следует строго придерживаться следующего алгоритма работы:

1. Демонтируем фильтр воздуха, а его патрубки отводим в сторону.
2. Снимаем верхний кожух мотора. Датчики распредвалов отключаем. Снимаем крышку с клапанов.

3. Совмещаем метки, размещенные на нижней части распредвалов. Для этого придется поворачивать коленвал вправо головкой на 18. Если с первого раза совмещения меток не произошло, крутить коленвал в обратную сторону нельзя. В этом случае придется сделать 2 полных оборота в том же направлении.
4. Теперь маховик нужно зафиксировать, но перед этим следует установить нижний маркер.
5. Отворачиваем подушку мотора и приподнимаем масляный щуп.
6. После этого нужно взять специальное приспособление и произвести фиксацию распредвалов.

7. Снимаем привод генератора, предварительно ослабив его натяжитель.
8. Демонтируем верхний успокоитель, если это не было проделано ранее.
9. Снимаем шестерни с распредвалов. Следите, чтобы цепь случайно не упала в картер мотора. Такое иногда случается.
10. Снимаем ступицу коленвала. Для этого сначала придется снять ее крышку.
11. Теперь уже можно снять цепь. Вместе с ней снимаются и успокоители, находящиеся сбоку.
12. После этого отворачивается приводная звездочка и сальник.
13. На этом процесс снятия цепи можно считать завершенным. Перед установкой нового расходника следует промыть обезжиривающим составом ступицу и шестерню коленвала.
14. Чтобы установить новый цепной привод, необходимо цепь собрать вместе с шестерней и успокоителями. Перед тем, как ставить звездочку коленвала, ее нужно как следует смазать герметиком.
15. Устанавливая шестерни распредвалов, не перепутайте местами фазовращатели. Помните, что на выпускной нанесен символ ЕХ 30, а на впускной – IN 35.

На фото ниже показано, как цепь должна выглядеть новая цепь.

После сборки придется проверить работу мотора. Для этого заводим двигатель и слушаем, как он работает. Наличие посторонних шумов будет говорить о том, что что-то сделано не так. Если слышен привычный шелест, значит все сделано правильно.

Не затягивайте с заменой цепи. Не дожидайтесь, когда она сойдет со звездочек. Обязательно проводите диагностические процедуры в ее отношении, так как они могут помочь выявить неисправность на начальном этапе.

Момент затяжки и обратная сборка

Как видно, на моторе ep6 замена цепи н является сложной процедурой, однако требуется наличие специальных инструментов и навыков

Также важно знать, с каким моментом (усилием) затягивать ранее открученные болты. Данная информация есть в мануале, рекомендуется ознакомиться с ней еще до начала сборки

Например,  затяжка динамометрическим ключом натяжителя цепи составляет 8.5 дН.м, болты успокоителей 2.5, болт крепления ступицы коленвала 5, болты шкива навесного оборудования 2.8, болт крепления фазовращателя 2, звездочка распредвала 2 и т.д.

Также рекомендуется промазать болт крепления звездочки коленвала  так называемым жидким фиксатором

Еще важно не допустить ошибки при установке фазовращателей на впускном и выпускном валах (впускной имеет отметку IN35, выпускной EX30)

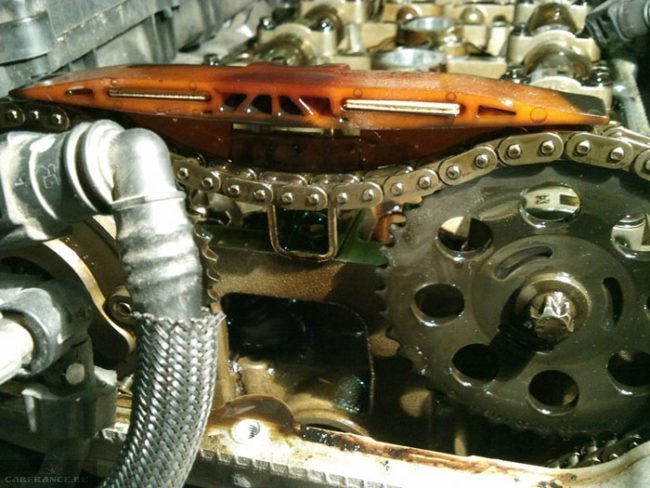

Цепь ГРМ Peugeot 308

Газораспределительный механизм двигателя снабжён приводом, который регулирует фазы распределения впускных/выпускных клапанов и механизмов в цилиндропоршневой системе. Всего существует три типа приводов: цепной, ременной и зубчатый. На Пежо 308 с самым распространённым 120-сильным агрегатом ЕР 6 установлена цепная передача.

ЕР 6 – четырёхцилиндровый агрегат с верхним типом расположения распредвалов по два клапана на цилиндр (DONS). В зависимости от модификаций различают атмосферную и турбированную дизельную версии объёмом 1.4 и 1.6 литра мощностью от 90 до 270 л.с.

В обеих версиях моторов привод ГРМ на Пежо 308 работает по одному принципу, разница будет в показателях величины допустимого износа успокоителей цепи при диагностике. Новый установочный комплект цепи ГРМ подбирают по VIN автомобиля, где учитываются параметры двигателя для каждой конкретной модели.

Основные узлы привода:

Принцип работы ГРМ состоит в синхронной работе двух валов: распределительного и коленчатого. Распредвалы приводятся в движение через муфту фаз газораспределения, получая вращение от коленчатого вала.

Кулачки на распредвалах набегают на пружинные рычаги клапанов, обеспечивая фазы впуска топливной смеси и выпуска отработанных газов. Регулировка фазораспределения механизма зависит от двух факторов: расположений специальных меток на валах и величиной натяжителя цепи.

При соблюдении регламентного ТО цепь привода ГРМ на Пежо 308 может служить до 150 тысяч км пробега. Износ цепи будет проявляться следующими симптомами:

• Во время запуска двигателя слышен характерный гул двигателя на холостых оборотах, возможны сбои в работе клапанной системы на малых оборотах
• Проблемы с запуском при минусовой температуре холодного агрегата и признаки «троения» на холостом ходу
• Наблюдается повышенный расход топлива и масла
• Внезапные остановки двигателя на холостом ходу и малых оборотах
• Неустойчивая работа агрегата с явными признаками дымного выхлопа отработанных газов
• Отказы запуска двигателя при работающем стартере и системе зажигания

Проблема с цепью ГРМ определяется бортовым компьютером, который выдаёт чек на ошибку «аntipollution system faulty». Также во время сбоев на бортовой панели приборов будет гореть индикатор «Check Engine». Если проблема не решается с помощью регулировки натяжителя цепи, то привод подлежит замене полностью. Замену можно произвести своими руками при условии соблюдения технического регламента и специального набора инструментов.
