Меняем гидрокомпенсаторы на ниве шевроле своими руками

Конструкция гидрокомпенсаторов на Нива Шевроле

Вблизи.

Как вы знаете, на стандартных или проще говоря «классических» моторах ВАЗ в механизме газораспределения монтировались рокера, а зазоры клапанов регулировались специальными винтами.

Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.

Разобранный гидрокомпенсатор.

Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:

• Корпуса гидрокомпенсатора.
• Возвратной пружины.
• Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем.

Почему начинают стучать клапана?

Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:

• Недостаточное давление масла системы.
• Масляные каналы в двигателе загрязнены, а от этого происходит интенсивное загрязнение всей смазочной системы.
• Уровень смазки в системе недостаточный.
• Посадочное место под гидрокомпенсатор изношено.
• Изношены детали и составные части гидрокомпенсаторов.

Случается, так, что гидрокомпенсаторы начинают стучать сразу после запуска в холодную погоду, и буквально сразу по истечении 30–60 секунд это проходит. Объясняется это тем, что масло поступает на гидрокомпенсаторы с опозданием, и не успевает обеспечить их необходимым количеством смазки.

Решить эту проблему можно после того, как будет заменено масло и масляный фильтр. А когда клапана стучат при «горячем» моторе, обычной заменой масла уже не обойтись, придётся снимать «голову», распределительный вал и прочищать каналы. Если эта процедура не принесёт никаких результатов, придётся менять гидравлические компенсаторы.

Обратите внимание, что клапанный стук, происходящий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:

• Наличие износа на кулачках распределительного вала.
• Поверхности рокеров будут иметь сильный износ
• Износ стержня клапана.

Ездить продолжительное время с таким «стуком» крайне не рекомендуется, потому как это напрямую влияет на износ деталей механизма ГРМ, расход топлива при этом будет увеличиваться, а мощность падать.

Что выбрать, гидрокомпенсаторы или регулировочные болты?

Устанавливаемые с завода гидрокомпенсаторы не всегда отличаются повышенным качеством, ведь стучать они могут почти сразу, как автомобиль сошёл с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неполадки является недостаточное усилие, с которым затянут болт на заводе, а это – 2–2,2 кгс. Однако если эти детали уже неработоспособны, то приходится выбирать на, что их заменить, благо варианты есть.

Самыми качественными и надёжными на рынке гидрокомпенсаторами принято считать продукцию «INA» от одноимённой Немецкой компании. Но товары бюджетного сегмента также производит и АвтоВАЗ (в её ассортименте есть продукты как старого, так и нового вида, отличающаяся головкой блока цилиндров, которые были модернизированы после 2008 года – прим.).

Если ставить вопрос о том, что выбрать, то руководствоваться придётся в первую очередь ценой. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы проводить регулировку клапанов через каждые 10-15 тысяч километров пробега, то вам будет предпочтительней второй вариант, потому как проблем с ними получается меньше, а провести ремонт и обслуживание дешевле.

Так выглядит комплект новых запчастей.

Порядок выполнения работ на Шевроле Нива

Прежде чем производить замену гидрокомпенсаторов, необходимо заранее приобрести новую прокладку для клапанной крышки. Она держится на герметике, и при снятии крышки не повредить её вы точно не сможете. Также нам понадобится:

• стандартный набор ключей,
• трещётка,
• крестовая и плоская отвёртки,
• небольшой кусочек проволоки или маленькая нейлоновая стяжка (хомут),
• резиновая груша для откачивания масла,
• щётка для очищения механизма после работ.

Теперь приступим к замене гидрокомпенсаторов:

1. Аккуратно снимаем крышку головки блока цилиндров, свинчивая крепления клапанной крышки.

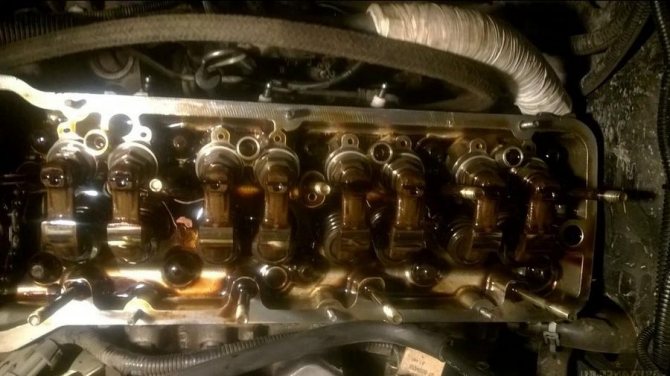

Общее фото механизма

Дальше проводим проверку работоспособности гидроопор. Нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела. Если провести это действие достаточно тяжело и опора слабо поддаётся вашему натиску, значит, гидрокомпенсаторы в порядке. В противном случае рычаги легко ходят вперёд и назад.
Проворачиваем медленно головку коленчатого вала, при этом требуется совместить метку на звёздочке распределительного вала с меткой (приливом) на основании корпуса подшипников распределительного вала.
С помощью обычной крестовой отвёртки прижимаем вниз до отказа плунжер натяжителя цепи.
Выворачиваем болт крепления звёздочки распределительного вала, движение производится против часовой стрелки.

Следует выкрутить болт крепления звёздочки распределительного вала

Не отпуская плунжер натяжителя, откручиваем звёздочку с распределительного вала, не отсоединяя её от основания цепи. При этом цепь должна быть плотно закреплена на приводе масляного насоса.

Правильно закрепленная цепь на основании масляного насоса

Закрепляем звёздочку совместно с цепью в месте крепления двигателя.

Крепление звёздочки с цепью

Откручиваем гайку шпильки крепления корпуса подшипников у основания распределительного вала.

Откручиваем гайку шпильки крепления

После всех манипуляций вы получаете доступ к штуцеру подвода масла к гидроопорам и можете снять его вместе со шпильками, вынимая их одну за другой.
Сбоку видим трубопровод, его отворачиваем в противоположную сторону от уплотнительных колец со стойками рампы.

Отворачиваем трубопровод

Дальше снимаем оставшиеся гайки, закрученные у корпуса подшипников распределительного вала, а вместе с ними и все плоские шайбы.
Снимаем весь корпус подшипников вместе с основанием распределительного вала и шпилек блока цилиндров. Чтобы максимально упростить себе работу, при обратном насаживании подшипников с распределительным валом не стоит проворачивать несущий вал корпуса, даже если вам не очень удобно доставать остальные детали.

Снятие корпуса подшипников осуществляется вместе с основанием распредвала

Аккуратно выкручиваем рычаг привода клапанов.

Демонтаж рычага привода клапанов следует осуществлять с особой аккуратностью

Достаём несущую гидроопору.

Из цилиндрических отверстий головки блока и стойки с рампой аккуратно извлекаем сами компенсаторы.

Откачиваем старое масло из отверстий цилиндрических головок блока. В условиях отсутствия специального оборудования, как на СТО, можно воспользоваться обычной резиновой грушей. Если не произвести данные манипуляции, то целевой блок гидроопоры будет невозможно завернуть до конца, а значит, поломка обязательно повторится.
Уже в обратном порядке ставим рычаг привода клапана и распределительный вал.
Гайки крепления корпуса подшипников затягиваем строго в том порядке, который указан на схеме. В противном случае все основание не удастся закрепить с необходимой силой.

Правильный порядок заворачивания гаек при замене гидрокомпенсаторов на Ниве Шевроле

Снова нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела, как это делалось в начале. У вас должен появиться зазор между рычагом клапана и кулачком, его длина, как правило, составляет 3-5 сантиметров.
На финальном этапе ставим остальные детали в обратном порядке.

Замена гидрокомпенсаторов на Ниве Шевроле

Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. Замену ГК можно произвести своими руками, и выполняется она следующим образом:

ставим автомобиль на ровную площадку, глушим мотор, устанавливаем нейтральную передачу;
снимаем в первую очередь воздуховод, освобождаем клапанную крышку от патрубков;
отворачиваем 8 болтов крышки клапанов;
выставляем метку на распредвале – отлив на корпусе вала спереди должен совпадать с отметкой на задней части шестерни;
ослабляем болт звездочки распредвала, затем демонтируем натяжитель цепи;
натяжитель можно сразу перезарядить, утопив плунжер и зафиксировав его в этом положении колпачковой гайкой;
отворачиваем гайки, удерживающие распределительный вал, распредвал демонтируем;
вынимаем восемь рокеров, выкручиваем гидрокомпенсаторы;
устанавливаем на место новые «гидрики», затягиваем их с усилием 2 кг – важно их не перетянуть, но и слишком ослабленными тоже оставлять нельзя, они могут открутиться;
ставим на место рокера, прежде чем установить распредвал на место, устанавливаем метку – штифт должен находиться напротив отверстия во фланце (см. на рисунке снизу);
крепим распределительный вал, ставим на место звездочку, натяжитель цепи;
натягиваем цепь, ослабив на натяжителе колпачковую гайку, еще раз проверяем метки, и фиксируем колпачковой гайкой натяжку цепи;
устанавливаем клапанную крышку, воздуховод и патрубки.. Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться

Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной

Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться. Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной.

Основные виды неисправностей

Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:

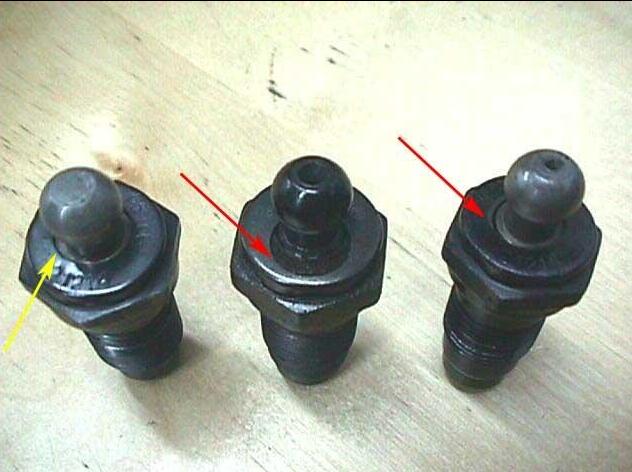

1. Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
2. В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
3. Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
4. Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.

Пункты 1-3 у нас иллюстрируются на фото:

Первая неисправность всегда возникает как следствие абразивного износа. Применяете некачественное масло – получите соответствующий результат. Вторая неисправность – это результат износа либо засорения. Последнее, кстати, встречается чаще. Ну а заклинивание может возникнуть из-за постепенной закоксовки или из-за появления отложений.

Процесс тестирования «от и до»

Рассмотрим ответ на вопрос, как проверить исправность гидрокомпенсаторов на практике. Нужно открыть капот, завести двигатель и слушать:

1. Допустим, сразу после пуска двигателя появляется повышенный шум, а через 5-6 секунд он исчезает. Вывод: компенсаторы исправны, просто из их полости вытекло масло;
2. На холостых оборотах наблюдается прерывистый шум. При повышении числа оборотов шум исчезает полностью. Вывод: неисправность есть, а обусловлена она второй либо третьей причиной (см. выше);
3. Когда прогретый мотор работает на холостом ходу, может появляться непрерывный шум. При повышении частоты вращения шум уходит. Вывод: причина неисправности, которая имеет место, указана под номером 1;
4. Выше были указаны схожие симптомы. Но мотор может вести себя по-другому: шум появляется на повышенных оборотах, а исчезает на низких. Значит, причиной неисправности является вспенивание масла;
5. Допустим, наблюдается характерный шум одного либо нескольких клапанов. От частоты вращения эффект не зависит. Знайте, что эту неисправность может вызывать любая из причин, перечисленных в «главе 2»;
6. Иногда можно слышать шум в режиме холостого хода, который усиливается с ростом частоты до 1500-2000 об/мин, но не более. Данный эффект с работой гидрокомпенсаторов не связан.

Сейчас нам осталось выяснить, чем вызывается вспенивание масла. На самом деле к появлению эффекта приводит как недостаток, так и избыток масла двигателя. Совет: нужно долить расходную жидкость до метки MIN либо избавиться от её избытка.

Из всего сказанного делается простой вывод: парковать автомобиль на склоне нужно только по необходимости. Все опытные автовладельцы об этом знают.

Меняем гидрокомпенсаторы на Шевроле Нива своими руками: видео внутри

Иногда они длятся очень долго, иногда не очень, но чаще всего бывают на холодном моторе. Пока мы с ним стояли и разговаривали, стук опять появился и двигатель залихорадило. Такое впечатление как будто он «троит». Стук продолжался не больше минуты и потом исчез. Клиент оставил машину и ушел. Мы договорились с ним, что я позвоню сам, когда устраню неисправность.

По характеру стука было очевидно, что неисправен какой-то один из восьми гидрокомпенсаторов. Но какой!? Менять все подряд, или первый попавшийся под руку, я не хотел и поэтому воспользовался датчиком «First Look».

Название у него не даром такое. Если перевести дословно на русский язык, то получим – «Первый взгляд». Так оно и есть, название говорит само за себя! Находясь в арсенале диагноста, он всегда может использоваться первым для быстрого определения неисправности. Датчик устанавливается на срез выпускной трубы глушителя. По пульсации давления в выпускной системе анализируется качество, равномерность работы цилиндров двигателя, локализуется неэффективный или неисправный цилиндр, определяется качество смеси (бедная или богатая).

Ну что ж, приступим и посмотрим как он покажет себя в работе! На следующее утро, в полной уверенности, что обнаружу очень быстро неисправность, подключаю датчик «First Look» к мотор-тестеру MTS-5100, выбираю режим «4-х канальный осциллограф», вставляю датчик в выхлопную трубу.

Замена гидрокомпенсаторов на Нива Шевроле

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку

После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.

Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.

Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.

Как произвести замену гидрокомпенсаторов на Нива Шевроле

Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.

Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.

В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.

Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.

Замена гидрокомпенсаторов на Шевроле Нива своими руками: видео

ПОИСК НЕИСПРАВНЫХ ГИДРОКОМПЕНСАТОРОВ. НИВА ШЕВРОЛЕ

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Состав отлично очищает внутренности компенсатора от грязи и прочих маслянистых отложений. Принцип работы гидрокомпенсаторов, а также их диагностика описаны в статье Почему стучат гидрокомпенсаторы на горячую и на холодную.

В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива. Случается, так, что гидрокомпенсаторы начинают стучать сразу после запуска в холодную погоду, и буквально сразу по истечении 30—60 секунд это проходит.

В таком случае, гидрокомпенсатор завоздушится и снова начнет стучать в ходе работы. Вы заметите, как через клапан начнет выходить грязное масло. Изношенное посадочное место под гидрокомпенсатор.

Ездить с клапанным стуком не рекомендуется: Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс.

Что необходимо знать о прокачке ГК?

Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно рублей, в тоже время регулировочный болт стоит всего лишь рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс.

Обратный клапан шарикового типа. В качестве корпуса для гидротолкателя могут быть использованы цилиндрические толкатели, детали в ГБЦ, рычаги в приводе. В основе компенсатора клапанов лежит механизм плунжерной пары.

Между втулкой и плунжером имеется небольшой зазор в мкм. За счет этого механизм получается герметичным, а детали узла могут перемещаться вполне свободно.

Прокачка Гидрокомпенсатора своими руками,не повредив гидрик и резинки

В нижней части плунжера есть отверстие, перекрывающееся шариковым клапаном. Работа гидравлического компенсатора возможна за счет пружины, расположенной между плунжером и втулкой. Так устроены практически все элементы.

Не исключением являются и ВАЗовские гидрокомпенсаторы «Приора » тоже ими оснащается. Принцип действия Когда кулачки распредвала будут расположены своей тыльной стороной к толкателю, то между клапаном и валом формируется зазор. Через специальный канал в корпус компенсатора попадает масло.

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте

.Мой рассказ будет в нескольких пунктах. 1. Устройство и работа гидрокомпенсаторов 2. Проверка 3. Установка (2 способа) Будут прилагаться видео Итак:1. Устройство и работа гидрокомпенсаторов Гидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

Когда может потребоваться ремонт устройства?

Причин, приводящих к необходимости осуществления такого процесса, как ремонт автомобиля, существует достаточно много. Неисправность гидрокомпенсатора – одна из них. Поломка может оказаться как незначительной, так и весьма серьезной. Чаще всего ремонт гидрокомпенсаторов вызван использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая смена фильтров смазочной системы. Турбо кит для Нивы Загрязненность масла является причиной различных неприятностей. Увеличиваются зазоры внутри такого механизма, как пара втулок и плунжеров. В результате объем утечки масла будет постоянно увеличиваться или же гидрокомпенсаторы не будут успевать автоматически выбирать размеры зазоров в механизме газораспределителя. Самым явным признаком данного отклонения является стук гидрокомпенсаторов. Шариковый клапан со временем изнашивается и засоряется. В результате клапан закрывается недостаточно плотно и утечка масла из плунжерной полости увеличивается. Плунжерную пару автомобиля нива шевроле начинает клинить. Причем если сначала это может быть практически незаметно, то постепенно данное отклонение способно полностью вывести механизм из строя. При возрастании нагрузок в газораспределителе также требуется замена гидрокомпенсаторов на шевроле нива. Ремонт необходим, если стучат гидрокомпенсаторы и все их детали изнашиваются чрезмерно быстро.

2. Проверка

Конечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе. Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ) Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

гидрики старого и нового образца

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Почему стучат клапана Chevrolet Niva?

На обычных «Классических» моторах ВАЗ в газораспределительном механизме устанавливаются рокера, а зазоры в клапанах регулируются винтами. На моторах ВАЗ-2123 вместо винтов ставятся гидравлические компенсаторы – они выполнены в форме тех же самых регулировочных винтов, но лишние зазоры в гидравлическом устройстве убираются за счет плунжерной пары, работающей под давлением масла. Гидрокомпенсатор на «Шевинивском» движке устроен очень просто, и состоит из четырех частей: • самого корпуса; • возвратной пружины; • нижней и верхней части плунжерной пары (обратного клапана с поршеньком и самого плунжера). Стучать клапана в ГРМ Chevrolet Niva могут по нескольким причинам: • имеется недостаточное давление масла в системе; • моторное масло в двигателе грязное, засорились масляные каналы; • в системе смазки недостаточный уровень масла; • изношено посадочное место под компенсатор; • сами детали низкого качества, поэтому требуют замены. Часто гидрокомпенсаторы (ГК) Шеви Нива стучат только на холодную, и через 30-40 секунд стук пропадает. Причина такого явления – подача давления масла на «гидрики» с небольшим опозданием, чтобы избавиться от этой неприятности, можно попробовать заменить масло и масляный фильтр. Когда клапана стучат «на горячую» – это уже хуже, нужно снимать распредвал с ГК, прочищать каналы. Если промывка не помогает, необходима замена гидравлических компенсаторов. Гидрокомпенсатор Нивы Шевроле Клапанный стук может быть разным, и не всегда он возникает по вине именно «гидриков», причиной его возникновения могут стать: • изношенные кулачки распредвала; • сработанные поверхности рокеров; • износ торца стержня самого клапана. Но нередко бывает и наоборот – из-за гидрокомпенсаторов происходит интенсивный износ рокеров и распределительного вала. Ездить с клапанным стуком не рекомендуется: • выходят из строя детали газораспределительного механизма; • из-за больших зазоров в клапанах падает мощность двигателя и увеличивается расход топлива; • слушать такой стук неприятно.

Все необходимое для замены

Для работы вам потребуются следующие инструменты и материалы: • плоская и крестовая отвертки; • ключ-трещетка с удлинителем и набором насадок; • торцовый ключ (трубка) на 10 и 12; • мягкая проволока, провод или пластиковые хомуты; • динамометрический ключ; • прокладка клапанной крышки; • чистая тряпка.
