Как поменять манжеты на главном цилиндре сцепления

Частичный ремонт

Ремонт главного цилиндра сцепления с использованием ремкомплекта

Первые признаки неисправности должны послужить поводом для диагностики главного цилиндра сцепления и всей системы в целом. Своевременно принятые меры позволят избежать замены всего узла, устранив неисправность заменой износившихся деталей. Ремонт главного цилиндра сцепления производится при помощи ремкомплекта, который включает в себя следующие детали:

1. Защитный колпачок.
2. Стопорное кольцо.
3. Поршень.
4. Возвратную пружину.
5. Поршневые манжеты.

Работы по ремонту цилиндра с установкой ремкомплекта выполняются в следующем порядке:

1. Снятие и разборка цилиндра.
2. Промывка тормозной жидкостью (другие растворители применять запрещается).
3. Осмотр цилиндра на наличие задиров, состояние зеркала и штока. Незначительную коррозию и задиры возможно устранить мелкозернистой наждачной бумагой. Хотя повреждения данного вида свидетельствуют о нарушении зазора между цилиндром и поршнем.
4. Замена изношенных деталей, предусмотренных ремкомплектом.
5. Перед сборкой цилиндра все детали смазываются тормозной жидкостью, а на сферическую поверхность поршня, контактирующую с толкателем, наносят консистентную смазку.
6. Сборка и установка главного цилиндра сцепления.
7. Прокачка системы.

Расположение устройства

Чтобы отыскать рабочий цилиндр сцепления на ВАЗ «классике», то искать его необходимо непосредственно в области расположения коробки передач. Устройство крепится при помощи двух болтов к картеру КПП.

Увидеть механизм можно только снизу или в самой глубине моторного отсека со стороны водителя. Ремонтные работы, связанные с демонтажем и заменой рабочего цилиндра сцепления, можно проводить “из под капота”, но гораздо удобнее из смотровой ямы или на эстакаде. На видео ниже указано место расположения данного агрегата. Какую же функцию выполняет данное изделие и можно ли обойтись без него? Об этом узнаем далее.

Особенности функционирования

Принцип работы очень прост. Ниже приведена схема, где рабочий цилиндр обозначен зеленой стрелкой.

Согласно данной схеме можно сказать, что РЦС выполняет немаловажную функцию, а точнее, приводит в действие вилку, которая соединена с барабаном сцепления. В действие основной элемент РЦС, а точнее, поршень, приводится посредством возникшего давления жидкости, поступающей из главного цилиндра по шлангу, при нажатии на педаль сцепления. Тормозная жидкость толкает поршень, который в свою очередь приводит в действие вилку, а она воздействует на барабан, отжимая диск от маховика. Многие задаются вопросом, почему же в системе используется тормозная жидкость? Причина в том, что именно тормозная жидкость является несжимаемой, собственно, поэтому ее используют в таких немаловажных системах, как тормоза и сцепление.

Когда нужно осуществлять замену РЦС

В ходе использования агрегата, что происходит очень часто, изделию свойственно выходить из строя. Основные причины поломок заключаются в перетирании и изнашивании манжет, появление в них трещин, что влечет за собой вытекание жидкости. Значительная утрата жидкости приведет к неисправности системы сцепления. Отремонтировать РЦС, который пришел в негодность можно, но проще и рациональнее заменить на новый.

Чтобы не дожидаться, пока исчезнет давление в педали сцепления, нужно периодически проводить осмотр агрегата. При наличии течи ТЖ требуется немедленно провести соответствующий ремонт на ВАЗ 2107. Прежде чем проводить ремонт, требуется убедиться в неисправности именно этого элемента, так как из строя может выйти и ГЦС. Основными признаками выхода из строя РЦС являются:

• снижение уровня ТЖ в бачке;
• видимые потеки тормозухи из корпуса устройства или из под резинового пыльника;
• «провалы» педали сцепления, которые могут быть периодическими или постоянными;
• затруднение переключения передач.

Но чаще всего определяется неисправность путем обнаружения течи тормозной жидкости.

Особенности замены РЦС

Замена рабочего цилиндра сцепления ВАЗ 2107 начинается с того, что требуется удалить всю жидкость из бачка. Дальнейшие действия проводятся по порядку:

Для начала требуется ослабить гайку крепления, которая соединяет шланг с цилиндром. Отвинчивать гайку полностью не нужно, а только ослабить на данном этапе.
Используя плоскогубцы, необходимо снять стяжную пружину.
После этого следует разжать шплинт и вынуть его из кончика толкателя.
Используя ключ на «12» необходимо вывинтить два болта, которыми изделие крепится к картеру коробки передач.
После вывинчивания болтов можно отсоединить скобу от цилиндра, которая предназначается для крепления пружины.
Взявшись за корпус рабочего цилиндра, следует его демонтировать

Во время демонтажа обратите внимание на толкатель, который расположен в вилке.
После отсоединения изделия от картера, можно продолжить вывинчивание гайки, соединяющей шланг с устройством. После вывинчивания гайки, из шланга начнет вытекать тормозная жидкость, поэтому следует заранее подготовить специальную емкость.

После того, как устройство будет демонтировано, его следует заменить на новое, так как ремонт его нерационален. Стоимость изделия незначительная, поэтому проще заменить его на новое, чем попытаться провести ремонт. Установка изделия осуществляется в порядке обратном снятию. После установки требуется обязательно провести процедуру прокачки системы. В завершении следует напомнить, что регулярное обслуживание автомобиля позволяет предотвратить различные непредвиденные последствия в пути, как например, «исчезновение» сцепления.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

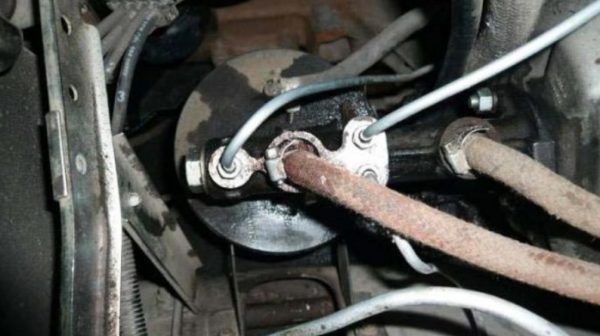

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Рабочий цилиндр сцепления — устройство, ремонт и замена

Одной из основных частей гидропривода системы сцепления, наряду с главным является рабочий цилиндр сцепления. Основная задача этого устройства состоит в передаче усилия возникающего при нажатии педали и поступающего с главного цилиндра через шланг, на детали, непосредственно взаимодействующие с коробкой передач: вилка сцепления и выжимной подшипник. Традиционно рабочий цилиндр сцепления располагается на картере коробки передач или рядом с ним и по своему принципу действия и устройству схож во всех моделях машин, разняться лишь детали: из чего изготовлен корпус, шток и прочее. Для самостоятельного ремонта или замены этой детали нужно разбираться в принципе ее работы, основных составляющих, расположенных в ее корпусе и признаках возможных неисправностей.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

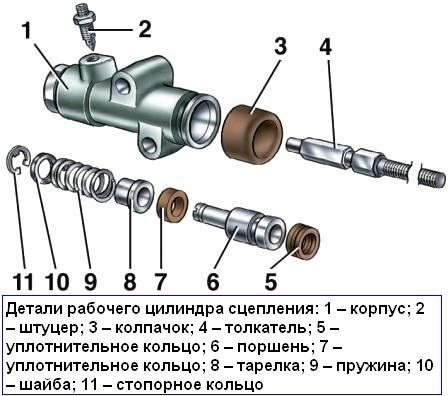

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

• корпуса;
• поршня;
• штока (толкателя);
• пружины;
• защитного колпачка (чехла);
• двух манжет (уплотнительных колец);
• клапана для стравливания воздуха;
• стопорного кольца с шайбой.

Расположение РЦС

В отличие от ГЦС, который расположен в салоне ВАЗ 2107, рабочий цилиндр находится на корпусе картера сцепления и прикручен к нижней части «колокола» двумя болтами. Добраться до него можно только снизу, предварительно сняв защиту двигателя (при её наличии). Поэтому все работы проводятся на смотровой яме или эстакаде.

Признаки неисправности РЦС

Выход РЦС из строя сопровождается следующими симптомами:

• непривычно мягкий ход педали сцепления;
• периодические или постоянные провалы педали сцепления;
• резкое снижение уровня рабочей жидкости в бачке;
• появление следов жидкости под автомобилем в районе коробки переключения скоростей;
• трудности при переключении скоростей, сопровождающиеся хрустом (скрежетом) в КПП.

Эти признаки могут быть следствием и других неисправностей (всего механизма сцепления, ГЦС, коробки переключения скоростей и пр.). Поэтому перед началом работ по замене или ремонту РЦС нужно убедиться, что «виноват» именно он. Для этого его следует внимательно осмотреть. Если на корпусе цилиндра, на его штоке или шланге обнаружатся следы рабочей жидкости , можно начинать демонтаж РЦС.

Основные неисправности РЦС

Основная часть РЦС изготовлена из прочной стали, поэтому полностью его меняют лишь при серьёзных механических повреждениях. В остальных случаях можно ограничиться ремонтом. Наиболее часто цилиндра выходит из строя из-за износа уплотнительных колец поршня, защитного чехла, неисправностей клапана выпуска воздуха и повреждением шланга, соединяющего цилиндр и трубопровод.

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

Стоимость такого набора составляет порядка 50 руб.

О выборе главных цилиндров сцепления

Если у владельца «шестёрки» начались проблемы со сцеплением и он решил приобрести новый цилиндр, то перед ним неизбежно встанет вопрос: а какой цилиндр лучше взять? Ответ прост: главный цилиндр сцепления на всей вазовской «классике» начиная с ВАЗ 2101 по ВАЗ 2107 практически не претерпел изменений. Следовательно, на «шестёрку» можно без проблем поставить цилиндр с «копейки», с «семёрки» или с «четвёрки».

Водители считают наилучшим вариантом устанавливать на «шестёрку» стандартные вазовские цилиндры

Представленные в продаже цилиндры тоже универсальны, они подходят ко всему модельному ряду классических автомобилей ВАЗ. Как правило, автолюбители стараются устанавливать оригинальные вазовские цилиндры. Проблема заключается в том, что вазовская «классика» давным-давно снята с производства. И запчастей к ней с каждым годом становится меньше. Это правило относится и к цилиндрам сцепления. В результате автовладельцы вынуждены пользоваться продукцией других производителей. Вот они:

• FENOX. Это самый популярный производитель запчастей к вазовской «классике» после ВАЗа. Цилиндры от FENOX можно найти практически в любом крупном магазине запчастей по всей стране. Эти цилиндры надёжны и пользуются неизменно высоким спросом, несмотря на несколько завышенную цену. Если стандартный вазовский цилиндр водитель может приобрести за 450 рублей, то цилиндр от FENOX может стоить 550 рублей и выше;

• Pilenga. Цилиндры от этого производителя встречаются на прилавках магазинов гораздо реже, чем продукция FENOX. Но при должном старании найти такой цилиндр всё же можно. Цена на цилиндры Pilenga начинается от 500 рублей.

И это все крупные производители цилиндров к «классике» на сегодняшний день. Разумеется, сегодня на рынке запчастей есть масса других, менее известных брендов. Однако связываться с ними настоятельно не рекомендуется. Особенно если их цилиндры стоят вдвое дешевле вышеуказанных. Весьма высока вероятность купить подделку, которая прослужит очень недолго. Вообще, цилиндры сцепления на «классику» подделывают часто. Причём в отдельных случаях подделки выполняются настолько искусно, что отличить их от оригинала может только специалист. А для рядового автолюбителя единственным критерием качества остаётся цена. Следует понять: хорошие вещи всегда стоили дорого. И цилиндры сцепления не являются исключением из этого правила.

Что касается установки на ВАЗ 2106 цилиндров от других автомобилей, то такие эксперименты автолюбителями почти не практикуются. Причина очевидна: цилиндр сцепления от другого автомобиля рассчитан на другую гидравлическую систему. Такой цилиндр отличается как по размерам, так и по техническим характеристикам, важнейшей из которых является способность создавать давление. Уровень давления, создаваемого «не родным» цилиндром сцепления, может оказаться или слишком низким, или наоборот, слишком высоким. Ни в первом, ни во втором случае это не сулит ничего хорошего гидравлике «шестёрки». Таким образом, установка «не родных» цилиндров на ВАЗ 2106 — явление крайне редкое. И делается это лишь при полной невозможности достать нормальный вазовский цилиндр.

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

• утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
• наличие трещин на корпусе цилиндра;
• разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

• снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
• проваливается педаль и сцепление работает с перебоями;
• появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

• трещин корпуса;
• ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

• шланг, который бы плотно одевался на клапан выпуска;
• шприц большого размера, диаметр носика которого соответствует размеру шланга;
• гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

• медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
• большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
• тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
• автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
• тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

• увод автомобиля в сторону при торможении;
• подклинивание тормозных механизмов на одном из колёс;
• появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
• нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

1. Открывают крышку резервуара.
2. На водительское место усаживают помощника. Двигатель не запускают.
3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.
