Ваз 2107: замена крестовин своими силами

Подготовка к работе

Покупая новую крестовину на ВАЗ 2107, не нужно стараться сэкономить. Всем известно, что «скупой платит дважды», поэтому лучше сразу купить оригинальную деталь, чем сменить пару-тройку крестовин за полгода.

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов.  Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена

Обратите внимание, что резина самого подшипника должна быть достаточно эластичной

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

• рожковый ключ на 13;
• головка на 13 с воротком или трещоткой;
• медная или алюминиевая наставка;
• молоток;
• сжимные плоскогубцы с тонкими губками;
• универсальный съёмник;
• зубило;
• новая крестовина;
• смазка «Фиол-1» или «ШРУС-4»;
• большая отвёртка.

Для снятия кардана и замены крестовины понадобится стандартный гаражный набор инструментов

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

1. Откручиваем крепление кардана ключом на 13.

2. Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.

3. При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.

4. Зубилом на фланце эластичной муфты делаем отметку положения кардана.

5. Отвёрткой отгибаем обойму уплотнителя возле муфты.

6. Сдвигаем обойму вместе с уплотнительным кольцом в сторону.

7. Откручиваем центральное крепление и придерживаем сам кардан.

8. Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

1. Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.

2. Извлекаем стопорные кольца специальными клещами.

3. Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.

4. Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.

5. Аналогичным образом выпрессовываем противоположный подшипник.

6. Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.

7. Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

1. С новой крестовины снимаем чашки и заводим её в проушины.

2. Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.

3. Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.

4. Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
5. Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Обслуживаемые крестовины смазывают через тавотницы специальным шприцем

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Конструкция карданной передачи

Самое главное — это вал, состоящий из двух частей, соединенных крестовиной. Передняя часть содержит эластичную муфту, через которую с валом соединяется коробка передач. Основа муфты — это резина, которая позволяет перемещаться валу в стороны. При поездке по кочкам, когда двигатель и коробка «играют» на подушках, не произойдет разрушения в местах соединений

А это немаловажно для надежности механизма

Сам карданный вал выполнен из прочного металла, пустотелый. Так как он сделан не из цельного куска металла, вес его достаточно мал, что влияет на величину крутящего момента. Чем легче карданный вал, тем меньше усилий прикладывает двигатель для приведения его в движение. Следовательно, гораздо меньше полезной мощности теряется.

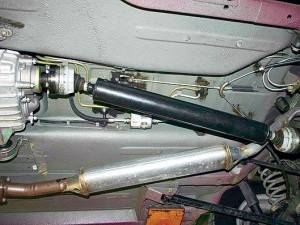

Устройство на автомобиле

Центровка карданного вала обязательна, так как при ее нарушении будут наблюдаться посторонние стуки, вибрации. Проводится центровка на специальном оборудовании путем крепления грузиков различной массы на поверхность вала. Аналогичные вибрации могут возникнуть и при разрушении подвесного подшипника. Он крепится к кузову, удерживая переднюю часть вала.

Особое внимание необходимо уделить крестовинам, которые являются наиболее уязвимым элементом конструкции кардана. Это две оси, расположенные под прямым углом друг к другу, по форме похожие на знак «плюс»

На каждой оси по два стакана, внутри них находятся игольчатые подшипники в смазке. Старайтесь не рассыпать их, собрать детали окажется проблематично.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Как Правильно Поставить Кардан На Ваз 2107

Карданная передача относится к соединению 2 валов посредством крестовины, которая способна передавать крутящий момент с 1-го вала на 2-й. Эта передача необходима, когда продольная ось двух валов не лежит на одной прямой, т. Е. Угол отличается от 180 °.

В автомобилях с задним приводом, в которые входит все классическое семейство ВАЗов, ВОМ передает весь крутящий момент, крутящий двигатель, на задние ведущие колеса. В частности, поскольку кардан размещен под днищем автомобиля, пол в салоне поднимается по центру. В автомобилях с передним приводом такой высоты салона нет.

Изменение угла не сработало вообще, потому что кардану трудно лежать под днищем без излишеств. Каким-то образом инженеры справились бы. Дело в том, что высота задней подвески, а значит и дифференциал, который получает крутящий момент, постоянно «танцует» благодаря подвеске с упругой подвеской.

Понятно, что коробка передач является «кузнечиком» в автомобиле ВАЗ 2107, а поперечина, соединяющая валы, является слабым местом. Теперь поговорим конкретно об этом простом, но очень ответственном узле. Ремонт приводного вала деликатный, несмотря на его очевидную простоту. Замена деталей требует тонких измерений.

• Частями, способными изменять угол и длину трансмиссии, являются муфта (5), а также жесткие соединения (9.7) и упругость (3). Это называется сцеплением. Роль муфты заключается в том, что она уменьшает шум соединения и передает импульс угла. Ремонт винтового вала требуется, если материал сцепления трескается и ломается. Проще говоря, требуется изменение соединения.
• Карданная втулка состоит из 6 резиновых деталей (30) с металлическими прокладками (31) между ними. Эти детали плотно соединены в единый блок, поэтому в случае отказа наиболее правильным решением является замена сцепления.
• Муфта должна быть расположена между фланцами (4.2). Они прикручены к этому 35.
• Промежуточная опора (6), которая используется для уменьшения вибраций и различных воздействий.
• Передний вал ВАЗ 2107 (5) представляет собой трубу, на которой установлены сварочные пазы. Перед нами наконечник (40). Он оснащен одним из фланцев сцепления, а задний конец намотан на подшипник опоры (6). Сам подшипник идеально изолирован грязевыми уплотнениями. Ремонт приводного вала требуется, если шпильки изношены.
• Резиновая подушка (12), в которой расположен подшипник, отлично гасит вибрацию. Это может слегка сместить лобовое стекло.
• Промежуточная винтовая опора установлена ​​на кронштейне (15).
• Предохранительный кронштейн (27), который предотвращает выпадение вала при поломке сцепления, является основополагающим. Если бы этого кронштейна не было в наличии, автомобили разлились бы на полной скорости, и подобные случаи бы случались раньше. В таком ремонт дела Приводной вал нецелесообразен, нуждается в замене.
• Отличие заднего вала (8) от лобового «соседа» состоит в том, что на его концах имеется петлевая вилка.
• Фактически шарнир является основным элементом трансмиссии, он состоит из пары вилок (23), одного крестовины (22) и отдельной фигуры сверху, игольчатых подшипников (20). из них 4, колец (19). ) и сальники (21). Подшипники вдавливаются с достаточно большой силой около 800 кг в отверстия для вилки. Они не отсоединяются, в случае неисправности требуется замена.
• Для поперечной части имеется соответствующий зазор от 0,1 до 0,4 мм. Только в таких пределах крест правильно отцентрирован. Для правильного выравнивания есть кольца 5 размеров и 5 разных цветов. В большинстве случаев ремонт приводного вала заключается в регулировке этих зазоров; кольца меняются.

Замена

Теперь можно приступать непосредственно к замене крестовины на ВАЗ 2107. Ремонтные работы включают в себя обязательный подготовительный этап, в рамках которого необходимо подготовить запчасти и инструменты.

Запчасти

Чтобы замена крестовины выполнилась качественно и надежно, то есть спустя короткий промежуток времени не пришлось выполнять работу заново, купите качественные детали.

Запчасти

Сегодня на рынке представлен большой объем дешевых китайских запчастей. Их качество оставляет желать лучшего. Купив подобные элементы, вы повлечете за этим еще большие финансовые потери. И вот почему:

• При замене крестовины карданного вала на автомобиле ВАЗ 2107 требуется одновременно поменять подшипник. При покупке проверьте, насколько плавным является его ход;
• Проверьте резину на предмет эластичности. У подшипника не должно возникать препятствий при движении. Чувствуя, что он цепляется, уберите такую деталь куда подальше и возьмите другую;
• Резина должна обладать необходимым уровнем эластичности. Все потому, что при движении через нее вибрации передаются на кузов. Если резина окажется жесткой, Вы это заметите по поведению автомобиля и жесткости движения;
• Менять старую крестовину на новую рекомендуется с применением стандартных вазовских компонентов. Только перед покупкой убедитесь, что они изготовлены качественно, не имеют брака;
• Приобретая крестовины и подшипник, одновременно с этим купите новые стопорные кольца. Старые элементы длительной эксплуатации не выдерживают, деформируются, прекращают работать должным образом. Пытаться сэкономить на подобном — большая ошибка многих владельцев ВАЗ 2107. Не повторяйте их.

Статья в тему: Производим замену опорных подшипников на ВАЗ 2114 своими руками

Инструменты

Если вы часто своими силами занимаетесь ремонтом и профилактикой автомобиля, тогда необходимый для замены крестовины инструмент обязательно найдется в вашем гараже:

• Рожковые ключи на 12 и 13;
• Набор торцевых ключей. Самые главные — на 13 и 27;
• Молоток с наставкой из алюминия или меди;
• Плоскогубцы (понадобятся при снятии стопорных колец);
• Съемник и фланец.

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
8. Подобным же методом снимите остальные чашки.
9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Выбор крестовины кардана для ВАЗ 2107

Случилось мне раз поспорить с механиком. Он утверждал, что крестовины не должны иметь маслёнки, так как она предоставляет лишнее отверстие для попадания грязи. Шарнир быстро забивается и выходит из строя. Я же настаивал на том, что без маслёнки не будет возможности смазывать крестовину — было несколько обидно, так как до этого в гараже у деда нашёл почти новый винтовой шприц для смазывания. «А зачем, если у каждой деталей имеется свой ресурс, — отвечал мой оппонент — кончится смазка, меняй деталь, тем более что стоит она недорого

Лучше обрати внимание на сальники (уплотнительные кольца). Если они иссохнут, новая смазка не спасёт»

Действительно, так оно и есть.

При покупке новых крестовин для ВАЗ 2107 следует руководствоваться следующими моментами.

1. КК не должны стоить слишком дорого, так как менять их приходится довольно часто.
2. В комплекте с КК обязательно должны иметься запасные стопорные кольца. В продаже можно встретить комплекты без колец, состоящие лишь из самой крестовины и резинового сальника.
3. Для ВАЗ 2107 выпускаются крестовины старого и нового образца. На вилки карданов старого образца новые усиленные крестовины устанавливать не рекомендуется — это снизит жёсткость шарниров. Современными вилками карданного вала оборудованы «семёрки», выпущенные после 1990 года. На такие автомобили можно смело ставить усиленные КК с дополнительными рёбрами жёсткости на чашках, увеличенным количеством иголок подшипника (на одну больше, чем в обычном шарнире) и улучшенными характеристиками сальников.

Усиленные крестовины можно устанавливать на ВАЗ 2107, выпущенные после 1990 года

Из производителей крестовин наилучшим образом зарекомендовали себя следующие фирмы:

• GKN (Германия);

• ООО «ВолгаАвтоПром»;

• ОАО АВТОВАЗ.

Замена крестовины карданного вала на ваз 2106

Итак:

• Предварительно маркируем взаимное положение частей (вилок шарниров кардана), чтобы не нарушить при сборке заводскую балансировку карданного вала.
• Затем маркируем стопорные колечки и их посадочные места, чтобы установить их при сборке на штатные места. Снимаем стопорные кольца (по четыре с каждого шарнира).

Достаем стопорные колечки

Выпрессовываем подшипники из вилки шарниров, с помощью оправок подходящего диаметра.

Выпрессовываем подшипники

• Так как подшипники впрессовываются не полностью (крестовина шарнира упирается в его вилку), снимаем подшипник при помощи клещей
• Разъединяем карданный шарнир, сместив его крестовину в направлении снятого подшипника, немного разворачиваем крестовину и выводим ее из вилки шарнира.

Разъединяем шарнир

• Выпрессовываем противоположный игольчатый подшипник из вилки шарнира.
• Выполняем пункты 3 и 4 для других игольчатых подшипников и снимаем крестовину.
• То же самое производим со второй крестовиной при необходимости.

Как видите, замена крестовины на ваз 2106 своими руками не представляет особого труда.

Если есть необходимость, заменяем промежуточный подшипник

 Итак:

Расконтриваем гайку, крепящую вилку переднего вала. Откручиваем ее и спрессовываем вилку при помощи съемника с переднего вала.

Спрессовываем вилку

•  Снимаем отражатель пыли с переднего вала.
• Навинчиваем гайку на резьбу переднего вала, чтоб она встала заподлицо с самим валом
• Спрессовываем промежуточную опору вала (усилие прилагаем к внутренней обойме подшипника) и отворачиваем гайку.
• Снимаем с карданного вала опору вместе с кронштейном

Дефектовка деталей

Итак:

• Тщательно очищаем детали с помощью щетки перед их осмотром
• Для выбраковки элементов карданной передачи вам понадобятся: нутромер, индикатор часового вида.
• Раз уж сняли кардан и разобрали (пускай частично) проверяем целостность сварных швов. Шлицы карданного вала, чтоб не содержали следов выработки
• Для заднего вала кардана проверяем наличие балансирующих грузов, состояние швов и измеряем диаметры отверстий вилки под игольчатый подшипник. Не допустимы вмятины труб, нарушение соосности отверстий вилок кардана.

• Проверяем заодно (пока снят кардан) состояние резиновой муфты кардана.
• Наличие трещин, механических повреждений либо отслоений резины от стальных вкладышей не допустимы.
• Проверяем промежуточную опору на наличие деформаций. Трещины либо разрывы эластичной обоймы, а так же  отслоения резины  не допустимы. Меняем дефектную опору в сборе
• Проверяем подшипник промежуточной опоры, проворачиваем его внутреннюю обойму в двух направлениях, прижимая при этом к наружной обойме (внутренняя обойма должна плавно вращаться). Проверяем уплотнители подшипника, на наличие механических повреждений.
• Меняем все дефектные детали.

Собираем кардан в обратной последовательности, учитывая особенности, приведенные ниже:

• • Прежде чем установить вилку переднего вала, смазываем шлицы вилки и вала консистентной смазкой.
  • Устанавливая вилку переднего вала, затягиваем гайку крепления ее динамометрическим ключом 8,1-10 кгс•м (79,4-98 Н•м ) и законтриваем гайку зубилом.
  • Устанавливая обойму сальника, сам сальник с фланцем на шлицы переднего кардана, фиксируем обойму сальника, загибая три ее «усика».
  •  При помощи масляного шприца промазываем шлицевую часть переднего кардана. Излишки смазки удаляем ветошью.
    Выкручиваем пресс-масленку и вворачиваем пробку вместо нее.

• Установив обоймы подшипников, определяем зазоры между торцевой частью подшипников  и верхним краем кольцевой проточки находящейся на вилке шарнира при помощи плоского щупа. Допустимый зазор в пределах 1,5-1,66миллиметра.
• Подбираем по толщине стопорные колечки исходя из  полученных значений зазора (измеряем кольца микрометром).
• После установки колец наносим пару ударов с помощью резинового молотка по вилкам шарнира с обратных сторон (что обеспечивает прилегание обойм игольчатых подшипников к стопорным колечкам и свободный ход крестовины).

Вот собственно все, осталось посмотреть: Замена крестовины на ваз 2106 видео.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Карданный вал на автомобилях семейства ВАЗ является довольно надёжным узлом. Однако и он нуждается в периодическом обслуживании. Все неисправности карданной передачи следует устранять в кратчайшие сроки. В противном случае могут возникнуть более серьёзные и дорогостоящие неприятности.

Правильная эксплуатация карданного вала

Стоит отметить, что ВАЗ 2101 автомобиль весьма преклонного возраста, не любит тряски и плохих дорог. Именно поэтому в наших реалиях приходится так часто обслуживать и ремонтировать это транспортное средство. Все это ,естественно, упирается в финансы и в интересах каждого водителя – сократить средства необходимые на ремонт своего железного коня.

В случае с ВАЗ 2101 это можно сделать следующими способами:

Первое и, пожалуй, самое основное – избегайте плохих дорог. Естественно, что эта задачу трудноразрешимая, но все-таки при возможности, лучше сделать небольшой крюк по асфальту чем ехать по бездорожью или щебенке

Тряска и удары по днищу крайне негативно влияют на кардан ваз 2101, особенно страдает именно крестовина карданного вала.
Особое внимание уделяйте смазке – она существенно повышает срок службы деталей. Делать это необходимо с помощью специального шприца или масленки, причем для кардана специалисты советуют использовать литиевую смазку

Для деталей ВАЗ 2101 она является идеальной.
Вовремя заметить и устранить легкую неисправность можно если вы будете уделять особое внимание состоянию деталей карданного вала. Поэтому при возможности, старайтесь как минимум раз в два месяца заезжать на эстакаду или смотровую яму и осматривать узлы и агрегаты трансмиссии.

Вот, пожалуй, и все, однако, даже эти 3 несложных правила, способны совершить чудо для вашего автомобиля. Если правильно ухаживать за ВАЗ 2101 – ваша старенькая копейка будет служить верой и правдой еще долгие годы.

Эластичная муфта карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Кардан ВАЗ 2107 состоит из переднего и заднего валов, соединенных крестовиной

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буффера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

• износа металлических втулок;
• износа корпуса;
• разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

1. Автомобиль загоняется на эстакаду или смотровую яму;
2. Снимается защита двигателя;
3. Осматривается корпус муфты и оценивается состояние болтового соединения.
4. Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Критерии выбора новой муфты

Муфты карданного вала для ВАЗ 2107 в России выпускаются под каталожными номерами 2101–2202120 и 2101–2202120Р. Розничная цена детали в зависимости от производителя составляет от 400 до 600 рублей.

Таблица: технические характеристики эластичной муфты карданного вала ВАЗ 2107

Характеристики	Показатели
Длина, мм	140
Ширина, мм	140
Высота	35
Вес, г	780
Жёсткость при изгибе, Нм/град	3,14
Жёсткость при кручении, Нм/град	22,5
Жёсткость при смещении по оси, Н/мм	98
Разрушающая нагрузка (не менее), Н	4116
Циклическая долговечность, циклов	не менее 700000
