Сегодня мы расскажем, как заменить лампочки, если не горит подсветка панели приборов на автомобиле Лада Калина.

В один прекрасный день на редакционной Калине погасла подсветка правой части комбинации приборов (в районе указателей температуры и уровня топлива). Пришлось устранять данную неисправность. Мы подготовили фотоотчёт и подробную инструкцию по самостоятельной замене для тех, кто столкнётся с этим в первый раз.

Замена лампочек в приборке Калины – достаточно простой процесс, но есть свои нюансы. Расскажем обо всём пошагово. Для работы нам понадобится только короткая отвёртка.

Чтобы поменять лампочки, комбинацию приборов нужно снять. Для этого нужно опустить рулевую колонку в самое нижнее положение.

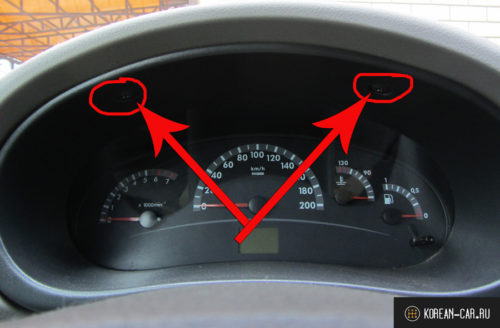

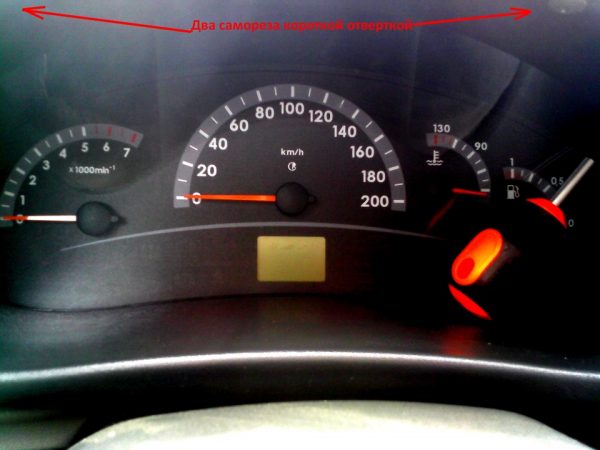

После этого откручиваем два винта, которые удерживают накладку комбинации приборов.

Далее вытягиваем пластиковую накладку на себя. Она гибкая, поэтому можно её немного согнуть, чтобы было удобнее провести её над рулевым колесом и извлечь.

После этого комбинация приборов остаётся на виду.

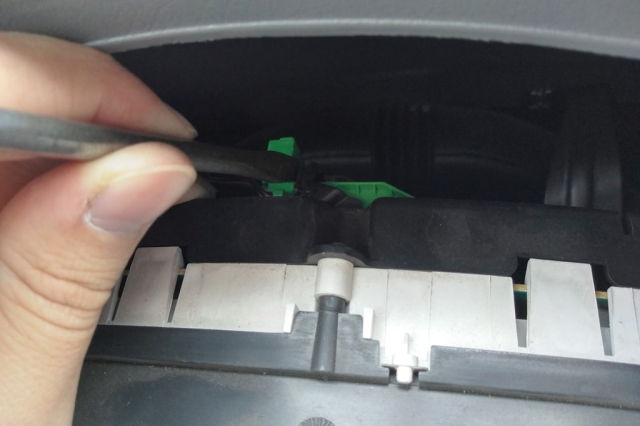

Нужно открутить два винта её крепления. Места для этого очень мало, поэтому нужна короткая отвёртка. Главное при откручивании не уронить винт или шайбу внутрь панели приборов.

После этого нужно отсоединить разъём комбинации приборов. Для этого при помощи отвёртки нужно отстегнуть чёрный замок от зелёной колодки и вытянуть её из комбинации приборов.

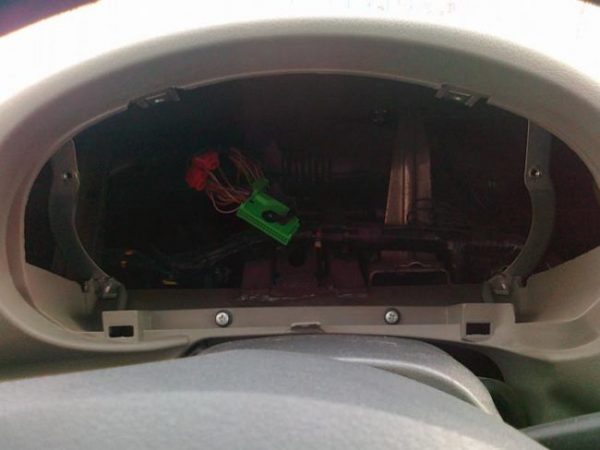

Далее аккуратно вынимаем комбинацию приборов из панели.

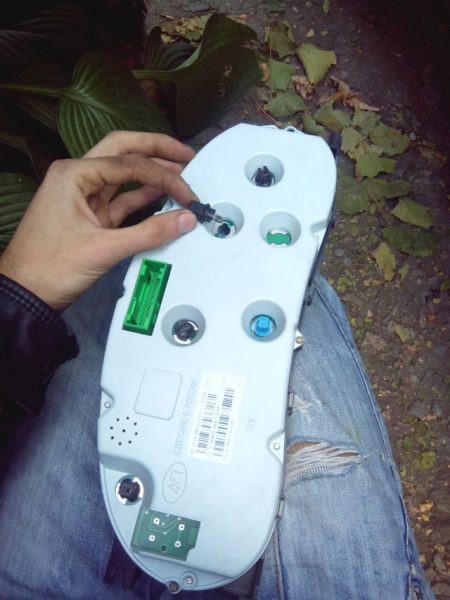

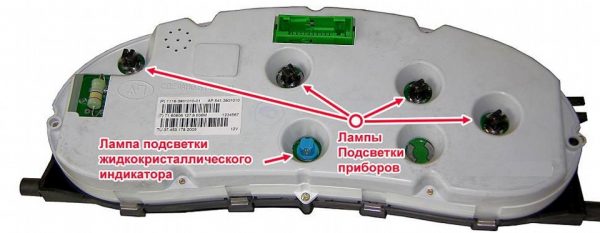

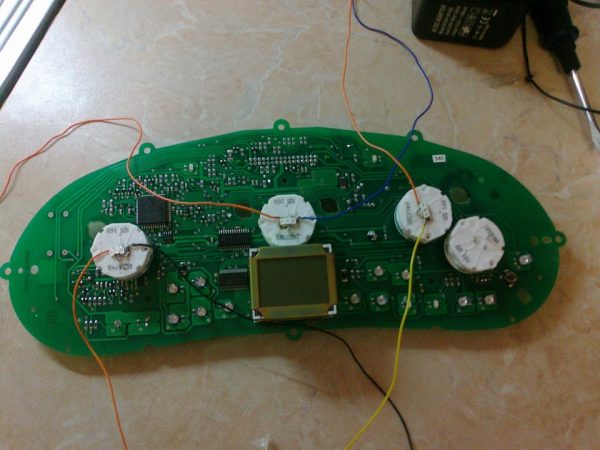

Перевернув приборку, можно увидеть 5 патронов подсветки. Их можно вынуть, повернув против часовой стрелки. Сами лампочки  в патронах сидят просто за счёт силы трения – для замены их нужно выдернуть. Иногда они закисают, и вынуть их можно только при помощи пассатижей.

Ещё одна особенность – 4 верхних патрона одинаковые, лампочки оттуда можно извлечь и заменить. Пятый патрон, расположенный внизу, имеет припаянную лампочку, поэтому удобнее всего поменять её в сборе, вместе с патроном.

Если Вы будете менять стандартные лампочки на светодиодные, не забудьте про полярность – если установить светодиод не той стороной, он не  будет гореть.

В нашем случае одна лампочка была сгоревшей, остальные – потемневшие, поэтому было принято решение заменить сразу все. После замены и установки патронов сборка производится в обратной последовательности.

После присоединения разъёма приборки не спешите крепить её на место – нужно включить габаритные огни и проверить, что все лампочки работают. В дневное время подсветку видно плохо, поэтому комбинацию приборов можно накрыть пакетом или курткой, чтобы создать темноту.

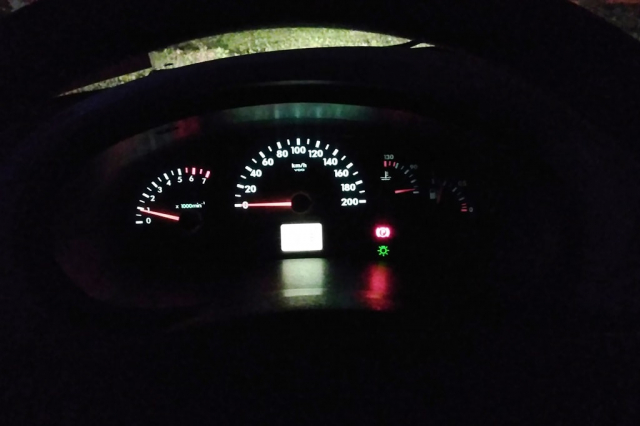

Если все лампочки работают, ставим на место комбинацию приборов и её накладку.

Замена лампочек приборки Лада Калина. Фото

• Что думают потребители о моторных маслах Лукойл? — 09/09/2019
• Как подготовить машину к осени? — 02/09/2019
• Как поменять зеркальный элемент на Калине? — 02/09/2019
• Сломался замок бардачка Лада Калина – что делать? — 30/08/2019
• Что делать, если сломался водительский дворник? — 22/08/2019

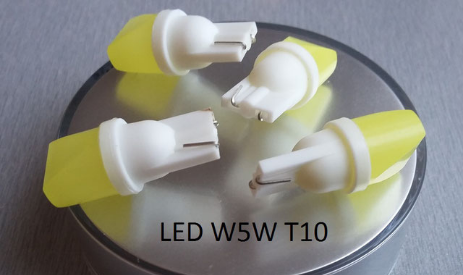

Установка светодиодных ламп

Многие автовладельцы, особенно любители тюнинга, предпочитают использовать для замены обычных ламп светодиодные, которые намного ярче освещают приборную панель Лады Калина. Для такого мероприятия используются как диоды, которые вставляются в так называемые гнезда, предназначенные для обычных ламп, так и светодиодную ленту. Последнюю просто наклеивают по периметру щитка приборов.

Сам процесс замены светодиодных ламп осуществляется по аналогичной схеме, которую мы ранее проанализировали. Единственное, что нужно сделать перед началом работы – кончик диода немного спилить. Спиливать диод нужно очень аккуратно, чтобы не повредить светящийся элемент. Если подпил не сделать, диоды не станут давать рассеянный свет, то есть светящийся элемент будет освещать всего одну точку.

Выбор ламп

При выборе ламп можно пойти двумя путями:

1. Установить обычные лампы накаливания, такие как были
   установлены заводом изготовителем.
2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс
их выше по сравнению со стандартными и еще можно немного снизить нагрузку на
генератор. Еще учтите, что у
светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а
она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В
любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Подсветка приборов Калина

На днях столкнулся с такой проблемой — перестала гореть одна из ламп приборной панели Калины (подсветка стрелки тахометра). Не долго думая решил разобрать панель приборов и узнать, почему не горит подсветка. Оказалось все очень просто — перегорела лампочка. Теперь обо всем более подробно.

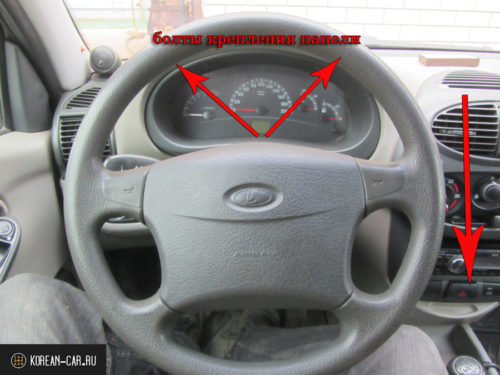

Сама панель приборов Калины снимается достаточно просто — нужно открутить последовательно открутить 4 самореза. Первые два крепят декоративную накладку, остальные два — саму приборку.

После того, как открутили болты нужно отсоединить жгут проводов, подключенный к задней части. Не спешите тянуть, он держится на защелке, сначала открываем замок, потом вытаскиваем разъем. Замок отщелкивается вверх, тянем за его левую часть.

Теперь можно вытаскивать саму приборку. Легче будет вытащить бочком в левую или правую сторону.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

• набор ключей;
• крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.

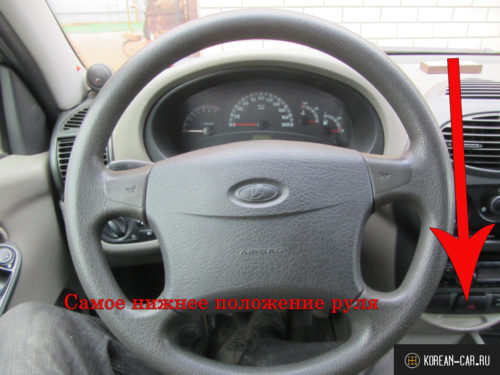

2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Замена ламп на Калине своими руками

Оптические приборы автомобиля выполнены по модульной системе. Следовательно, замена лампочек Лада Калина осуществима без посторонней помощи. Для выполнения процедуры потребуется.

1. Фонарь. Лампочки снимаются с внутренней стороны осветительных приборов и крепежи плохо освещаются. Для облегчения работ нужно подсвечивать рабочее пространство. В идеальных условиях потребуется вмешательство помощника. Второй номер будет только подсвечивать.
2. Стандартные гаечные ключи и плоская отвертка. Ключами освобождается доступ к требуемым деталям. А отверткой снимаются стопоры. Также можно использовать шило или специальный съемник. Для работ с приборкой будет необходима крестовая отвертка.
3. Бумажные салфетки и спирт, без этого замена лампочки ближнего света лада калина 1 и других элементов будет невозможна. Если пользователь случайно коснулся рабочей зоны издучателя или фары – отпечатки пальцев и попавшую грязь потребуется начисто вытереть. В противном случае, жир может сильно снизить эффективность оптики и сократить ее срок эксплуатации.
4. Также может потребоваться раскрепляющий составпо типу ВД 40. Некоторые винты склонны к закипанию и окислению, что сильно усложняет их откручивание.
5. Набор ключей типа TORX. Отдельные водители жалуются, что в машине применяют «звездочки», которые невозможно открутить обычными ключами. Откуда берутся подобные элементы неизвестно.

Также рекомендуется помыть машину перед выполнением процедуры – с чистыми поверхностями работать гораздо приятнее.

Замена лампочек подсветки блока управления отопителем Лада Гранта снятие передней консоли

Снятие накладки центральной консоли Лада Гранта Подробнее

Замена ламп подсветки отопителя лада калина Подробнее

Разбор центральной панели лада гранта фл Подробнее

Замена ламп центральной консоли (панели отопителя). Лада Калина Подробнее

Комплект для пересвета салона на Гранте. Подробнее

ПЕРЕСВЕТ САЛОНА БЕЗ ПАЙКИ ЗА 30 РУБ НА ЛЮБОЕ АВТО Подробнее

Ручки управления отопителем Лада Гранта Подробнее

ПОЛНЫЙ пересвет салона на ГРАНТЕ! Сможет КАЖДЫЙ! Подробнее

Снятие панели отопителя на Калине. Замена лампочек в бороде на Калине. Подробнее

Крутые КРУТИЛКИ печки для Лада Гранта БЕЗ ДОРАБОТОК! Подробнее

Пересвет приборки Лада Гранта (Калина-2) Подробнее

Как снять накладку центральной консоли панели приборов Лады Калины Подробнее

Топ 5 переделок в Лада Калина. Подробнее

20 ТОВАРОВ ДЛЯ ЛАДА ГРАНТА ИЗ КИТАЯ С АЛИЭКСПРЕСС КОНКУРС Подробнее

Али экспресс для лады Гранты и Калины Подробнее

снимаем консоль на калине 2, и меняем подсветку на регулировке печки Подробнее

Крутилки печки на Лада Гранта с Али Экспрес Подробнее

Отопитель Калины LED Подробнее

Замена лампочек в блоке печки на Рено Логан до 2010 года выпуска Подробнее

Быстрый ремонт регулятора печки на Ладе Калине Подробнее

Советы автолюбителей и рекомендации специалистов

Ustov

http://autolada.ru/viewtopic.php?t=100217

kompositor77

http://kalina-club.com.ua/forum/index.php?showtopic=6768

maxx

http://kalina-club.com.ua/forum/index.php?showtopic=6768

privatalex

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Роман Диденко

https://otvet.mail.ru/question/93393860

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Замена лампочек приборной панели “Лада-Калина”

Для установки новых элементов понадобится разобрать “приборку”. Для Lada Kalina работайте по следующему алгоритму:

• опустите руль вниз (иначе будет мешать, регулятор располагается за колонкой);
• открутите саморезы, крепящие накладку (подберитесь снизу);
• вытяните деталь на себя;
• отвинтите крепежи намагниченным инструментом;
• отключите провода с колодкой, накренив панель.

Во время процесса замены ламп приборной панели “Калины” будьте осторожны и не растеряйте мелких запчастей. Отправляясь в дорогу, позаботьтесь о наличии запасного “осветительного” комплекта и минимального набора инструментов в авто. Тогда неожиданно отказавшая приборная панель не станет критическим событием — вы быстро сможете исправить ситуацию. Если есть сомнения в собственных знаниях, найдите видео с пошаговой инструкцией.

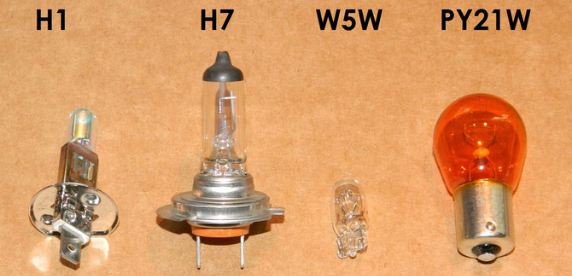

Какие лампы используются на Калине

На Лада Калина первого поколения применяются несколько разновидностей лампочек и световых индикаторов.

Расположение и название элементов следующее.

• Дальние огни – Н1;
• Ближние огни – Н2;
• Фронтальный габаритный свет и боковые указатели поворотов – W5W;
• Поворотники – PY21W;
• Противотуманки передние – Н11;
• Противотуманные фонари кормовой части машины – Р21;
• Стопы и лампа заднего хода автомобиля – P21W;
• Подсветка госномера – W5W.

Стандартные осветители нередко не удовлетворяют требованиям автомобилистов. Они слабо освещают дорогу и быстро выходят из строя. Поэтому некоторыми пользователями выполняется замена лампочки ближнего света Лада Калина на диодные модели. Для этого следует подобрать соответствующие элементы на рынке и доработать оптические элементы автомобиля.

Некоторые водители считают, что простой замены лампочек достаточно. Однако это не так. Фабричная оптика первой калины не приспособлена к работе с подобными элементами и быстро выйдет из строя. В фаре недостаточно места для отвода большого количества тепла от диода, что приводит к деформации рассеивателя и самого пластикового корпуса.

Чтобы выполнить тюнинг прибора следует заменить его полностью. На рынке 2020 года присутствует множество предложений и вариантов модификаций оптики. Достаточно выбрать подходящий вариант и установить его вместо стандартного.

Подобная замена лампочки Лада Калина 2 поколения не требуется. Фабричная оптика последнего поколения уже способна работать с диодами и имеет необходимый запас для полноценной работы. Производитель настаивает на том, что самые продвинутые версии авто выпускаются на рынок уже с диодами и замена как таковая не потребуется.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

• Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
• регулируемый выходной ток (0-5А);
• защита от перегрева и короткого замыкания;
• заявлен широкий диапазон рабочих температур -40 +80 градусов;
• КПД преобразования 96%;
• стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Диагностика

• Проверьте ползунок регулировки яркости подсветки панели.
  Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень
  тускло или не горит вовсе;
• Проверьте предохранитель на подвеску панели. На Калине
  предохранители располагаются под крышкой блока переключателя света. В блоке
  нужно проверить предохранитель F7,
  он отвечает за подсветку панели. Схема расположения предохранителей есть на
  крышке блока переключателя света;

Одна из самых малораспространенных неисправностей это
проблема с проводкой, которая привела к неработоспособности подсветки
панели. Обычно это происходит при
обрыве какого-то провода. В этом случае
вам поможет только электрик.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Какие лампочки выбрать

В случае с 2114-й моделью, лампы легко вынимаются и устанавливаются, а соответственно, приобретать полный комплект, включающий в себя и патроны, не имеет смысла. Тип последнего, кстати, называется 2W2. Номинал самой лампы – 12 вольт на 1,2 ватта. Самые дешевые – с ниткой накаливания, немного дороже стоят светодиодные. Однако последние служат в разы дольше и потребляют меньше энергии. Они же бывают разных цветов или даже полихромными, то есть могут менять оттенок. Эта способность делает оформление панели более интересным.

Какие выбирать – определять вам. Однако, когда решено для ВАЗ-2114 приобрести диодные, то покупайте их в комплекте с патронами. В старых лампы могут работать нестабильно.

Замена лампочек

Когда консоль освобождена, разобрать подсветку печки Лады Калина можно уже без лишних помех. По сути, разборка сводится к тому, что предстоит извлечь сгоревшие лампочки. Делается это лёгким выкручивающим движением против часовой стрелки.

Лампочки продаются в сборе, однако купить их бывает проблематично. Поэтому нередко приходится перепаивать сгоревшие элементы, для чего и рекомендуется запастись светодиодами. Процесс замены лампы выглядит так:

• с помощью нажатия тонкой отвёрткой на основание замка корпуса выдавливаются поочерёдно стороны лампочки;
• у основания старой лампы перекусывают ножки, ведущие к клеммам;
• приобретённые заранее диоды припаиваются к клеммам;
• получившаяся конструкция внедряется в корпус лампы.

Когда лампочки возвращены на место, можно вновь устанавливать консоль

Здесь необходимо обратить внимание на то, что сначала вставляется верхняя часть панели. Требуется проследить за тем, чтобы ползунок регулятора забора воздуха вошёл в отведённое ему пространство — иначе консоль не встанет

Важна аккуратность с проводами — после их подключения к регуляторам и кнопкам они не должны свернуться под панелью, необходимо вернуть их в тоннель.

При установке центральной консоли для фиксации металлических защёлок потребуется усилие

Здесь обратите внимание, что для закрепления хватит лёгкого нажатия, в противном случае консоль лопнет. Если возникают проблемы, проверьте, что именно мешает возвращению пластиковой крышки на место

Излишнее усилие приведёт к появлению трещин и сколов.

Соблюдение правил и рекомендаций, описанных в статье, поможет решить проблемы в ситуации, когда не горит подсветка печки Калины. Процедура простая, однако от ловкости и спокойствия мастера зависит целостность самого заметного элемента салона — центральной накладки панели приборов.

Подготовка

Перед началом непосредственных действий следует подготовиться. Понадобятся следующие инструменты:

• отвертка под крест (длинная и короткая);
• пассатижи или узкие плоскогубцы;
• набор лампочек.

Рекомендуется приобретать сразу полный комплект из 5 светильников. В приборной панели Лады Калины использованы бесцокольные лампы накаливания с питанием от 12 В. Заводская подсветка припаяна усиками к контактам патронов, и разобрать их не получится. Поэтому надо купить и лампы, и новые патроны, иначе придется снова бежать в магазин. Отвертку с коротким жалом следует намагнитить, чтобы крепежные винты не упали под приборную панель во время демонтажа.

Установить новое освещение

Требуемое увеличение яркости или срока службы лампочек может быть достигнуто только путем замены существующих ламп. Часто автомобилисты заменяют галогенные источники света, установленные в Ладе, на светодиоды. Как правило, эту задачу может решить даже человек, не имеющий опыта замены лампы. Однако нужно знать несколько нюансов. Недостаточно просто поставить новый диод в нужное место — у процесса есть свои особенности.

Они есть:

• часто необходимо отсоединить предыдущее основание от диода, чтобы переместить его части в нужные отверстия;
• водитель должен будет проверить полярность источники света на «Предохранитель» Грант на предохранитель. Невыполнение этого требования приведет к взрыву предохранителя, ответственного за напряжение сети. Предохранитель, установленный в этой модели автомобиля, способен отключить безопасную работу электрической цепи.

Перед заменой лампочек убедитесь, что эта процедура не нарушает применимые законы.

Также обязательно пройдите плановую проверку. Это покажет, опасен ли процесс изменения. После удаления старого источника света его не следует утилизировать немедленно. Если вы не пройдете проверку с новыми лампами, будет логично вернуть старые на место. Кроме того, имейте в виду, что законы Российской Федерации разрешают только белое и желтое освещение транспортных средств — остальные цвета были вне закона.

Изменение освещения на «Лада Грант» на такие популярные в последнее время светодиоды имеет много преимуществ:

• меньше электроэнергии и, следовательно, расход топлива;
• более длительный срок службы (у некоторых Lada Grants срок службы);
• отличные визуальные эффекты, яркий асфальт;
• Эти модели не создают большой нагрузки на генератор и не перегружают предохранитель.

Чтобы заменить правильную фару, следуйте алгоритму:

1. Извлеките картридж, повернув его против часовой стрелки.
2. Удалите сломанный продукт, потянув его на себя.
3. Убедитесь, что антенны лампы соответствуют лампам в вагоне, и вставьте их на место под углом 45 градусов.

Правильное расположение антенны диода

Установка освещения в левую фару имеет свои особенности, так как к ней сложнее добраться.

Перед процессом замены снимите воздушный фильтр, сначала открутив антифризный шланг. Затем снимите 3 резиновые опоры, на которых установлена ​​машина. Следующие шаги аналогичны замене правой фары.

Как снять панель на Калина 2 (ВАЗ 2192, 2194)

h3 >Снятие торпедо Калина 2Потребуется: Отсоединить минусовую клемму от аккумулятора. У автомобилей Калина 2 с кондиционером выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование. Приготовить головку ‘на 8’, ‘на 10’, ‘на 13’, ‘на 21’, крестовую и плоскую отвертку.

Отвернуть два болта (№2) крепления терморегулирующего вентиля (№1) кондиционера, используя головку ‘на 10’.Слить охлаждающую жидкость (см. замена ОЖ Калины).

Отвернуть гайку (№7) крепления отопителя, используя гаечный ключ ‘на 10’. Ослабить хомуты (№4 и №6) с помощью головки ‘на 8’. Отсоединить отводящий (№3) и подводящий (№5) шланги от радиатора отопителя. Снять салонный фильтр.Отвернуть четыре винта (№1) крепления воздухозаборника системы отопления и кондиционирования воздуха, используя крестовую отвертку.

Снять бороду Калина 2. Отвернуть болт (№1) крепления рычага стояночного тормоза, снять кронштейн (№2) концевого выключателя ручника, используя головку ‘на 13’.

Отвернуть с правой и левой стороны два болта (№2) крепления стойки (№1) поперечины панели приборов к туннелю пола, используя головку ‘на 13’. Отвернуть гайку (№3) провода ‘массы’ жгута панели приборов с помощью головки ‘на 10’. Под передними сиденьями отвернуть гайку крепления воздухопровода (№4) обогрева салона, используя головку ‘на 10’. Снять воздуховод.Снять рулевую колонку

Снять корректор фар из панели приборов, предварительно демонтируя ручку управления и отвернув гайку (№1) с помощью головки ‘на 21’.Отвернуть гайку 1, рисунок 14-11, крепления к кузову провода ‘массы’ жгута проводов панели приборов (головка сменная 10, вороток).Отвернуть два болта (№1), крепления поперечины панели приборов к кронштейну блока педалей, используя головку ‘НА 13’.С правой и левой стороны снять заглушки (№1), отвернуть четыре болта (№2) крепления поперечины панели приборов к кузову, используя плоскую отвертку и головку ‘на 13’.

Отсоединить колодки с проводами от панели приборов и снять торпедо в сборе (операцию выполнять с помощником).

Разборка панели новой Калины

Отвернуть восемь винтов (№1) крепления кожуха (№3) бардачка, отсоединить колодку с проводами от фонаря подсветки (№2) и снять кожух.Снять вентилятор отопителя.

Отвернуть два винта (№1) крепления блока испарителя (№2), снять блок, отсоединив колодку (№5) жгута проводов. Если потребуется снять испаритель, тогда потребуется снять скобы (№4) крепления кожуха.Снять воздуховоды вентиляции салона, отвернув четыре винта (№1, 2, 3), используя крестовую отвертку.Снять отопитель, отвернув винты №4, 5 крепления отопителя к поперечине с помощью крестовой отвертки. Отсоединить колодки с проводами (№3).Чтобы снять только радиатор печки, следует отвернуть два винта (№1), снять крышку (№2) и извлечь радиатор из корпуса отопителя.

Снять комбинацию приборов, блок управления светотехникой и аудиосистему.

Чтобы снять панель приборов с поперечины следует отвернуть четырнадцать винтов (№1) с помощью крестовой отвертки.

Замена ламп отопителя калина

…устранение сверчков и доведение до ума проводки. Началось все с того, что решил заменить давно перегоревшие лампочки подсветки блока управления вентиляцией. Прикупил лампочки. Снял центральную торпеду (бороду), снимается просто — описывать не буду.

Отключил колодки проводов.

Вынул перегоревшие лампочки из патронов… ну как вынул… контакты были припаяны/приварены к ножкам патрона, поэтому пришлось их вырвать. Новые лампочки установить не удалось, т.к. они болтаются в патроне, контакты не прилегают к ножкам. Нужно паять.

Независимо от того, появилось ли желание сделать «пересвет» или возникла необходимость заменить вышедшие из строя лампочки, ремонт подсветки отопителя Калины становится для автовладельцев головной болью. Несмотря на кажущуюся простоту операции, дизайнеры автомобиля внедрили сложную конструкцию крепления центральной консоли. Разбирать её и устанавливать нужно внимательно, аккуратно и с терпением.

Снимаем приборную панель

Для работы вам потребуется короткая и длинная крестовые отвертки. Процесс снятия выполняется в несколько этапов.

1. Опускаем руль в крайнее нижнее положение. Снизу есть регулятор, расположен он под рулевой колонкой.

Болты отмечены стрелочками.

Сняли декоративную заглушку.

Фишка панели приборов.

Замена ламп

Подсветка расположена сзади щитка. Извлечь световой элемент (лампочку) можно без применения инструментов. Если же возникнут трудности – пассатижи вам в помощь.

Схема расположения ламп подсветки на задней стенке приборной панели.

Далее следует установить новые лампочки в освободившиеся гнезда. После этого подсоединяем разъем питания и устанавливаем щиток на место.

Диагностика

• Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
• Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;

Одна из самых малораспространенных неисправностей это проблема с проводкой, которая привела к неработоспособности подсветки панели. Обычно это происходит при обрыве какого-то провода. В этом случае вам поможет только электрик.

Замена ламп в панели приборов “Калины” — установка светодиодов

Чаще всего применяются LED (любители тюнинга без них вообще не обходятся). Они яркие и экономичные, но есть нюансы:

длина (могут “пересвечивать”);
при монтаже важно соблюдать полярность (в противном случае они не будут работать);
регулятор интенсивности свечения в данном случае бесполезен.

Преимуществом светодиодов считают их долговечность (могут прослужить несколько лет)

При этом важно обеспечивать им своевременное охлаждение (при температуре выше 80 градусов Цельсия сокращается срок годности и снижается яркость).   . Монтаж таких деталей осуществляется на канонической схеме

Только спилите вначале кончик светодиода (берегите во время процедуры светящуюся составляющую). Если про это забыть, рассеянного свечения не будет. При использовании лент такого типа их наклеивают по периметру “приборки”.

Монтаж таких деталей осуществляется на канонической схеме. Только спилите вначале кончик светодиода (берегите во время процедуры светящуюся составляющую). Если про это забыть, рассеянного свечения не будет. При использовании лент такого типа их наклеивают по периметру “приборки”.
