Замена торпеды ваз 2107 своими руками: инструкции по замене панели и отдельных приборов

Задние фонари

Переходим на корму автомобиля. Со стороны багажника есть винты, которые фиксируют защитный кожух.

1. Откручиваем их и снимаем пластмассовую крышку фонарей
2. Снимаем штекер питания и ослабляем пальцами пластиковые держатели платы. Для замены достаточно ослабить фиксаторы платы, чтобы вынуть ее из корпуса фонаря
3. Вынимаем ее из блока задней фары

На печатной плате находятся все лампы. Чтобы их заменить, нужно провернуть на четверть оборота и вытащить из патрона. Меняем перегоревшие. Собираем фонарь в обратной последовательности.

Видео, замена лампочек задних фонарей на Жигули 2105-07:

Отказали все приборы и датчики на панели приборов

После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.

При включении зажигания не загоралась ни лампочка аварийного давления масла, ни зарядка аккумулятора, а также не работал датчик уровня бензина.

Но даже после этого ни один из приборов и датчики не работали, кстати, тахометр также стоял на месте и стрелка не сдвинулась с места.  Вот такая картина была при включенном зажигании и даже заведенном двигателе, все приборы намертво замерли:

Решил проверить все предохранители, так как иной причины происходящему просто не видел. Так как расположения предохранителей в монтажном блоке ВАЗ 2106 для меня было не знакомо, решил все проверять методом тыка. Поочередно вынимал предохранители из блока и осматривал.

Было уже довольно темно, и не первый взгляд все жилки на каждом предохранителе были целыми. На утро заново все проверил и увидел, что на одном сбоку, еле заметно, жила перегорела. Вот на фото ниже показан тот предохранитель, который отвечает за работоспособность датчиков и приборов ВАЗ 2106.

После того, как я его заменил исправным, все датчики и стрелки заработали и все стало на свои места.

Так что, если у кого-то будет подобная проблема, или вы впервые с подобным столкнулись, имейте ввиду, что виной всему именно предохранитель, который показан на среднем фото в этой статье. Надеюсь, что мой опыт будет хоть кому-то полезным.

Для чего нужна дополнительная подсветка?

Сегодня тюнинг автомобиля проводят не только снаружи, но и внутри его салона и лучшего места, чем приборная панель не найти. Диоды, встроенные в панель, позволят добиться следующих положительных моментов:

• придать приборной панели новый необычный вид;
• качественно подсветить важные элементы приборной доски;
• сделать дополнительную подсветку салона транспортного средства;
• сделать поездку на машине более комфортной;
• повысить безопасность дорожного движения. Когда панель приборов хорошо освещена, на ней отлично видны все показатели, которые позволяют правильно оценить положение автомобиля на дороге и не нарушать своей ездой правила дорожного движения.

Самым простым способом освещение такого элемента машины, как приборной панели является установка диодов в нее. Здесь можно использовать следующие виды светодиодной продукции:

отдельные диоды. Применяя их в качестве подсветки, можно создать полноценное или декоративное освещение приборной панели. Стоит отметить, что светодиодные могут светиться разными цветами. Поэтому такая светодиодная подсветка может красиво дополнять внешний тюнинг, светясь с ним в одной цветовой гамме;

светодиодная лента. Такая лента очень часто используется в качестве декоративной подсветки не только автомобиля, но и домашних помещений или уличных элементов. Она может быть легко заменена на другую, что позволит изменить надоевшую цветовую гамму на новую. Светодиодная лента имеет самоклеющуюся основу, с помощью которой ее монтаж своими руками осуществляется достаточно легко и довольно быстро.

Снимаем приборную панель ВАЗ-2107 самостоятельно

Снять панель приборов можно и самостоятельно в гаражных условиях. Для этого следует придерживаться поэтапной инструкции ее демонтажа.

Первый этап – обесточивание массы. Эта процедура представляет собой размыкание «минусовой» части токопроводящей цепи (в нашем случае это кузов). Достаточно отсоединить клемму с нанесенным на нее «минусом» от аккумуляторной батареи.

Второй этап – демонтаж колпачков с рычагов для управления печкой, которая служит для обогрева автомобильного салона. Это можно сделать с помощью обычной отвертки с плоским концом. Совет специалистов: производить демонтаж следует очень аккуратно, чтобы не повредить пластиковые колпачки.

Третий этап – демонтаж заглушки, на которую нанесен символ отопительного прибора. Данная деталь расположена справа от рычагов, с которых мы снимали пластиковые колпачки. Ее достаточно поддеть той же отверткой с плоским концом. А вот под ней размещается винт, что удерживает правую сторону демонтируемой панели приборов. Его также необходимо выкрутить, но для этого понадобиться уже крестовая отвертка.

Четвертый этап – демонтаж рукоятки для обнуления суточного пробега. Такая рукоятка расположена с правой стороны от кнопки для включения сигнализации. Она утоплена внутрь панели, поэтому ее не следует снимать полностью, а только выкрутить гайку и шайбу к ней. Рукоятку придется протолкнуть внутрь панели приборов, чтобы она не мешала дальнейшему проведению демонтажа.

Пятый этап – снятие правой части приборной панельки. Для этого необходимо просто потянуть ее на себя (это та сторона, на которой расположены рычаги отопительного прибора).

Шестой этап – отсоединение троса привода спидометра. Выполняем следующие действия:

• надеваем защитные перчатки из ткани (они нужны, чтобы на руки не попало масло);
• вручную отвинчиваем гайку на тросе;
• отсоединяем сам трос.

Седьмой этап – демонтаж шланга, подводящего со штуцера экономайзера вакуумное разряжение. Этот шланг размещается в левой стороне панели приборов (в некоторых случаях понадобится приложить некоторые усилия, чтобы его убрать).

Восьмой этап – разъединение колодок разных цветов. Перед тем как приступить к выполнению этого этапа, следует запомнить места стыковки и маркировку колодок (лучше всего нарисовать небольшую схему). Данный нюанс очень важен потому, что если во время обратной сборки схема подключения колодок будет нарушена, то возникнут проблемы. Теперь можно размыкать их разъемы.

Девятый этап – снимаем панель приборов.

Теперь можно провести диагностику всех лампочек и измерительных приборов контроля, которые размещаются под приборной панелькой. Ее сборка проводится в обратном порядке и не вызывает трудностей даже у неопытных автолюбителей.

https://www.youtube.com/watch?v=pRaju5GhNkE

Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): причины, ремонт

Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

• самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
• выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
• устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

• уровень топлива и заряда аккумуляторной батареи;
• индикацию включения дальнего света и габаритных огней, активации ручника;
• индикацию включения поворотников;
• давление смазочной жидкости в двигателе.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

Какие лампы устанавливать в панель приборов для освещения

Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

• Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
• Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

Панель приборов ВАЗ 2107

Панель приборов предназначена для удобства управления автомобилем, поэтому она должна быть лёгкой в обращении и оперативно обеспечивать водителя всей необходимой информацией. Это прежде всего:

• состояние систем, отвечающих за безопасную езду (тормоза, подушки безопасности и др.);
• характеристики движения (скорость, расход топлива);
• дополнительные сведения (время, температура, остаток бензина и т. д.).

Приборная панель ВАЗ 2107: описание и фото

Штатная приборная панель ВАЗ 2107 довольно лаконична и даёт водителю только самую основную информацию о машине и характеристиках её движения.

Штатная приборная панель ВАЗ 2107 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗ 2107 включает:

• 7 лампочек-индикаторов;
• 6 стрелочных показателей;
• 2 цифровых показателя.

На панели расположены следующие приборы:

1. Вольтметр — индикатор напряжения в бортовой сети автомобиля.
2. Спидометр — указатель скорости движения.
3. Одометр — счётчик общего пробега автомобиля.
4. Тахометр. Указывает частоту вращения коленчатого вала (обороты двигателя).
5. Указатель температуры охлаждающей жидкости.
6. Эконометр. Помогает подобрать наиболее экономичный по расходу топлива режим работы.
7. Блок контрольных ламп:
   • включения указателей поворота;
   • неисправности системы управления двигателем;
   • низкого заряда аккумуляторной батареи;
   • включения габаритного света;
   • включения дальнего света фар;
   • недостаточного давления масла;
   • включения стояночного тормоза;
8. Суточный счётчик пройденного пути.
9. Контрольная лампа резерва топлива.

10. Указатель уровня топлива.

Установка приборной панели на ВАЗ 2107 от другого автомобиля

Если возникло желание или необходимость заменить приборную панель «семёрки», есть несколько путей:

• приобрести новую, более современную приборную панель. Это довольно дорогостоящее удовольствие, к примеру, панель «Феррум» с бортовым компьютером стоит около 23 тысяч рублей;
• обновить «приборку», заменив наклейки и стрелки;
• установить щиток приборов от другой машины.

Приняв решение выбрать и установить на ВАЗ 2107 торпеду от другой модели, нужно учесть, что приборная панель каждого автомобиля имеет свою конфигурацию. Для её монтажа придётся дополнительно произвести работы по подгонке размеров и формы.

Приборная панель от другой модели ВАЗ

Наиболее простой заменой будет панель от ВАЗ 2110. Проблем с выполнением работы не отмечается, а выглядит получившийся результат намного интереснее. Не возникнет осложнений и с электропроводкой: провода практически идентичны и подключаются аналогично.

Приборная панель от ВАЗ 2110 выглядит гораздо более современно и представительно

Приборная панель от «Газели»

На «семёрку» можно установить приборную панель от «Газели». Это более сложный вариант, она сильно отличается габаритами и формой. Кроме того, для подключения проводов понадобятся переходники, так как электрические схемы тоже очень разные.

Для установки на «семёрку» приборной панели от «Газели» потребуется серьёзная переделка

Приборная панель от иномарки

Наиболее сложный, но эффектный вариант — установка приборки от других иностранных моделей авто. Здесь необходимо учитывать соответствие приборов «семёрки» и выбранной иномарки. Вероятнее всего, что подобный набор индикаторов приборной панели встретится в моделях, выпускаемых в конце 1980-х — начале 1990-х годов.

Для ВАЗ 2107 необходимо подбирать торпеду с такими же приборами и индикаторами, как на штатной панели

Схема панели приборов ВАЗ-2107

Панель приборов – это важная составляющая каждого автомобиля, и модель 2107 не является исключением. Для визуального восприятия лучше посмотреть, как выглядит схема ВАЗ 2107 «приборки».

1 — автомобильный вольтметр;

2 — сигнализатор скорости движения или, проще говоря, спидометр;

3 -счетчик машинного пройденного пути — одометр;

4 — тахометр. Он показывает частоту, с которой вращается коленчатый вал. Желтая зона на шкале обозначает, что двигатель работает на высоких оборотах; красная зона показывает недопустимые режимы. 6000 об/мин — максимально допустимые обороты.

5 — указатель температурного состояния охлаждающей жидкости. Зеленая зона — это нормальная температура охлаждающей жидкости. О перегреве двигателя сигнализирует красная зона. Автомобиль запрещается эксплуатировать при температуре охлаждающей жидкости, которая составляет показатель свыше 118 °С;

6 — эконометр. Данный указатель помогает выбрать из всех режимов наиболее экономичный для работы мотора (стрелка прибора должна находится в зеленой зоне его шкалы).

7 — блок (КЛ) контрольных ламп автомобиля ВАЗ 2107:

Включения поворотных указателей (при включении левого или правого поворота загорается мигающим зеленым светом);

Неисправности механизма управления двигателем (используется на автомобиле с инжекторным силовым агрегатом. Лампа светиться оранжевым светом, если включено зажигание. Когда запускается двигатель, она гаснет). При неисправностях в системе, лампа мигает или же постоянно горит. В такой ситуации использовать автомобиль не запрещается, система просто перейдет на резервный режим работы;

Лампа заряда АКБ. Во время включения зажигания лампа на панели приборов приобретает красный свет и гаснет, когда происходит запуск двигателя. Если лампа продолжает гореть, значит отсутствует заряд батареи. Причин может быть несколько: недостаточное натянут ремень привода генератора, цепь контрольной лампы или генератора неисправна. Если и дальше эксплуатировать автомобиль, то это может привести к тому, что аккумулятор полностью разрядится и остановится двигатель. Также может возникнуть пожар;

Сигнализатор включения габаритного света (загорается зеленым, если включены габаритные огни);

Индикатор включения дальнего света осветительных приборов автомобиля (лампа загорается синим светом, если включить дальний свет фар);

Недостаточно давления масла. Когда включается зажигание, лампа давления масла начинает светиться красным светом и сразу же гаснет, когда мотор запускается. Если лампа продолжает гореть, значит присутствует низкое давление масла. Чтобы избежать выхода из строя силового агрегата, его нужно заглушить и попробовать устранить причину неисправности;

Включен стояночный тормоз (лампа загорается ярким красным светом, если включается зажигание и поднят рычаг стояночного тормоза).

8 -показатель пути, который пройден за сутки;

9 -(КЛ) резерва топлива. Желтый свет загорается, если в топливном баке остается менее 6-4 литров топлива;

10 — показатель уровня топлива;

Демонтаж панели

Любые работы, имеющие отношение к бортовой электросистеме ВАЗ-2107, требуют предварительного отключения аккумуляторной батареи автомобиля. Замена лампочек, по сути, не является ремонтом, но риск получить удар током все же существует. По этой причине обязательно отключите минусовый провод с АКБ.

Далее забирайтесь в салон и снимите все рукоятки, управляющие обогревателем и вентиляцией. Дополнительно (при наличии) вытаскивается магнитола.

После этого необходимо отвернуть гайку, удерживающую рычажок, сбрасывающий данные счетчика суточного пробега. Снимите ее вместе с шайбой, а саму рукоять втолкните внутрь панели.

Следующий шаг – вывинчивание шурупа, размещающегося на правом верхнем углу щитка управления вентиляцией и печкой. Он прячется за декоративной заглушкой

Последнюю надо осторожно поддеть ножиком или плоской отверткой и вытащить

Выкурите все остальные 4 самореза, фиксирующие приборную панель, и осторожно выдвиньте ее на себя. Далее:

Далее:

• открутите гайку приводного тросика спидометра и отключите его;
• уберите также патрубок разряжения со штуцера эконометра;
• разъедините колодки проводов – их три.

Теперь остается вытащить приборную панель из салона. Лампы подсветки и контрольные заменяются просто – достаточно поворачивать их в любую сторону, пока выступы на цоколях не совпадут с прорезями платы. После этого изделие легко вынимается. На освободившееся место ставится рабочая лампочка.

Теперь остается только собрать панель, действуя в обратном порядке. Перед окончательной установкой ее на место надо подключить аккумуляторную батарею и проверить, как работает подсветка и индикация.

Для этого активируйте зажигание и посмотрите, горит ли подсветка, контроль поворотов, АКБ и пр. Если все исправно функционирует, то завершайте монтаж.

Тюнинг торпеды

«Семёрка» известна весьма скромным по современным меркам интерьером салона. Поэтому владельцы ВАЗ 2107 различными способами меняют внутреннее устройство авто, стараясь сделать его стильным и эргономичным.

Приборная панель (в просторечии именуемая торпеда или торпедо) — это та часть машины, которую как водитель, так и пассажиры видят чаще всего, поэтому именно ей при осуществлении тюнинга салона авто уделяется наибольшее внимание. Приборная панель автомобиля — это совокупность стрелочных и световых индикаторов, позволяющих водителю следить за техническим состоянием авто, контролировать работоспособность приборов и систем, а также скорость движения

Приборная панель автомобиля — это совокупность стрелочных и световых индикаторов, позволяющих водителю следить за техническим состоянием авто, контролировать работоспособность приборов и систем, а также скорость движения.

Стандартная торпеда «семёрки» выглядит довольно просто и скупо. Кроме того, у неё есть серьёзный недостаток — очень слабая подсветка, из-за чего ночью водителю приходится отвлекаться от дороги, присматриваясь к цифрам. Это крайне небезопасно при езде по трассе на высокой скорости.

Стандартная торпеда ВАЗ 2107 имеет устаревший дизайн и малое количество функций

Направления усовершенствования торпеды «семёрки» могут быть следующими:

• приобретение тюнингованных элементов и установка их вместо стандартных;
• внедрение дополнительных механизмов и систем (термометр, парктроники, бортовой компьютер и др.);
• самостоятельная установка шкалы приборов, подсветки и т. д. — как «родных», так и с других моделей автомобилей.

Любой вариант тюнинга начинается с демонтажа приборной панели автомобиля.

Перед любыми работами, связанными с электрическими цепями машины, в том числе и снятием торпеды, необходимо обесточить автомобиль, то есть снять с аккумулятора авто минусовую клемму.

После снятия торпеды можно приступить к её переделке. Для этого понадобятся:

• разноцветные светодиоды (приобретаются в магазинах электрики);
• шкалы приборов (продаются на авторынках в большом ассортименте);
• стрелки (можно выбрать от других автомобилей на авторазборах или в магазинах);
• ручной инструмент.

Тюнинг щитка приборов осуществляется по следующему алгоритму:

Вытащить из торпеды панель приборов.

Очень осторожно демонтировать стрелки, не повредив штифты, на которых они крепятся.

Удалить старые наклейки.

Обезжирить спиртосодержащей жидкостью поверхность, вырезать и установить новые наклейки.

Поставить новые стрелки и установить панель на место.

При замене стрелок нужно учесть главный момент: очень важно правильно установить стрелки. В нулевом положении стрелка спидометра находится между делениями 0 и 20 км/ч

Новый указатель после завершения установки должен занимать такое же положение, иначе показания спидометра будут искажены. Для этого в начале работ нужно отметить на циферблате местонахождение стрелки, а в процессе установки новой — совместить её с меткой.

При замене стрелок важно отметить место, на котором они находятся в нулевом положении, чтобы избежать искажения показаний приборов

Можно усовершенствовать подсветку, установив дополнительные светодиоды.

Приборная панель ВАЗ 2107 после установки светодиодной подсветки становится гораздо ярче стандартной

Какие лампочки стоят на ВАЗ 2106-07

Блок фар:

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Указатели поворотов. Тип P21W, 21 Вт.

Задние фонари:

Габаритный свет. T4W, 4 Вт,

Поворотник. P21W, 21 Вт,

Указатель включения заднего хода. P21W, 21 Вт,

Реклама:

Тормоза. P21W, 21 Вт,

Задняя противотуманка. P21W, 21 Вт.

Другие установленные лампы:

Указатель поворота, установленный на крыльях, свет в бардачке: Тип T4W, мощность 4 Вт.

Лампочки освещения номеров и салона: C5W, 5 Вт.

Advertisement

Прикуриватель, тахометр и спидометр (приборная панель), часы: T3W, 3 Вт.

Лампы включения габаритов, поворотников, дальнего света, низкого напряжения на АКБ, давления масла: T3W, 3 Вт. На некоторых модификациях встречается тип W1,2W, мощностью 1,2 Вт.

Указатель включения стояночного тормоза, низкий уровень тормозной жидкости, включение задних противотуманных огней, обогрев заднего стекла, открытия заслонки в карбюраторных моделях (подсос), сигнализация низкого уровня топлива: W1,2W, мощностью 1,2 Вт. В некоторых модификациях для уровня в бензобаке применяется лампа типа T3W, 3 Вт.

Ошибки управления блока двигателя (Check Engine) для инжекторных моделей: W1,2W, мощностью 1,2 Вт.

Зная, что установлено на наших Жигулях и где, перейдем к замене. Начнем с передней части автомобиля.

Замена контрольных ламп и лампочек подсветки

Укладываем приборную панель ВАЗ 2103 на гладкую мягкую поверхность «лицом» вниз и видим лампочки подсветки и индикации (см. самое первое фото). Надеюсь, перед тем как снять приборную панель, ты выяснил, какие лампы сгорели и, пользуясь приведенными выше рекомендациями, приобрел новые нужного типа. Как я уже указывал выше, лампы подсветки могут продаваться как с патронами, готовые к установке, так и без них.

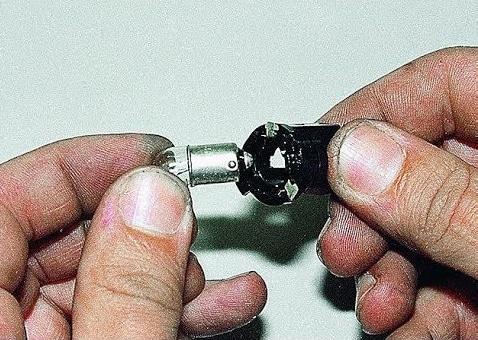

Лампу вместе с патроном легко вынимаем прямо с задней стороны панели приборов ВАЗ 2107 (на фото ПП другой модели ВАЗ)

Если были куплены лампы с патронами, то достаточно просто установить новую взамен сгоревшей и зафиксировать ее поворотом по часовой стрелке. Если лампочка куплена без патрона, то нужно, предварительно вынув из патрона сгоревшую, установить на ее место новую. Снимается лампа с помощью легкого нажатия на нее и поворота против часовой стрелки.

После этого устанавливаем готовый комплект лампочка-патрон на свое место. Осталось поставить ПП на место, не забыв подключить 3 разъема питания, 3 провода переключателя печки, привод спидометра и шланг разряжения.

Цифровые показатели

Теперь перейдем к цифровым показателям. Их всего два: общий пробег авто и суточный.

• Общий пробег – расположен под стрелкой спидометра, имеет диапазон значения от 0 до 99 999 км. Показывает количество километров, пройденных за все время. Помогает определить пробег, необходимый для смены масла, и своевременного капремонта;
• Суточный пробег – находится над стрелкой спидометра. Его диапазон – от 0 до 999 км. Помогает рассчитать расход топлива на 100 км, при разных режимах езды.

Вот и всё, мы разобрали, что обозначает каждый датчик и прибор. Настоятельно рекомендуется не игнорировать их, и шанс того, что случится неприятный сюрприз в путешествии, значительно уменьшится.

Подсветка приборной панели ВАЗ играет далеко не последнюю роль при движении автомобиля в темное время суток. Очень трудно найти необходимые органы управления без соответствующего освещения, и это вовсе не роскошь, в отличии от подсветки дисков колес. В этой статье пойдет речь о том, для чего и как менять лампы, предназначенные для подсветки щитка приборов и органов управления различных моделей ВАЗ.
