Как на ваз 2114 поменять лампочки на панели своими руками

Если не горят все лампочки

Иногда на 2114 перестаёт полностью гореть подсветка приборной панели. Обычно, чтобы восстановить её работоспособность, требуется поменять предохранитель. В монтажном блоке нового образца – это F10 на 7,5 А. Деталь имеет зелёный цвет. Её местоположение представлено на рисунке ниже: Замена плавкого элемента, как правило, не вызывает трудностей у автолюбителей. Поменять его можно самостоятельно. Поэтому, когда панель приборов перестала гореть, нужно достать предохранитель и установить исправный. Если всё заработало, значит, неисправность определена правильно. В случае сомнений деталь можно проверить мультиметром. Но иногда приборка может не гореть и по иным причинам. Это:

• Перегорание контактной платы;
• Обрыв проводки;
• Окисление контактов.

Диагностировать их можно с помощью мультиметра и при визуальном осмотре. Обычно определить и устранить эти неисправности можно самостоятельно. Но в некоторых случаях может потребоваться помощь автоэлектрика.

Схема проводки ВАЗ 2114 инжектор — монтажный блок

Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием

К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; К3 — реле стеклоочистителя ветрового окна; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников; К6 — реле включения звуковых сигналов; К7 — реле включения электрообогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители; Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.

F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.

F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.

F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.

F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё

F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.

F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.

F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

F8 (7.5A) — Левая противотуманная фара.

F9 (7.5A) — Правая противотуманная фара.

F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.

F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.

F12 (7.5A) — Правая фара (ближний свет).

F13 (7.5A) — Левая фара (ближний свет).

F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15 (7.5A) — Правая фара (дальний свет).

F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода. которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

Ремонтно-диагностические операции платы приборной панели.

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50% случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Если пропал свет в приборной панели, то рекомендуется обратиться в автосервис, где все исправят или заменят быстро и качественно. Основной причиной по праву можно считать – короткое замыкание. и если не справился предохранитель, или импульс прошел раньше, чем он перегорел, то последствия могут быть самые разнообразные.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

СНИМАЕМ ПРИБОРНУЮ ПАНЕЛЬ ВАЗ 2114 СВОИМИ РУКАМИ

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Разберемся с её составляющими:

1. Основная часть конструкции, которая, как правило, и называется «торпедой» – на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
2. Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
3. Фиксирующие кронштейны;
4. Заглушки;
5. Пепельница;
6. Правая опорная рама (поперечина);
7. Правый щиток закрывающий кабеля проводки;
8. Щиток приборов ВАЗ 2114;
9. Центральный кронштейн;
10. Левый щиток проводки;
11. Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

• Плоская и крестообразная отвертка;
• Набор ключей;
• Фонарик;

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше

Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;
Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;
Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;
Вынимаем ручки управления печкой

Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;

Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде».

Особенности замены лампочки в панель приборов ВАЗ 2114

В приборной панели можно насчитать 13 ламп, однако далеко не все из них можно заменить. К сожалению, замене подлежат только 8 лампочек.

Перед тем, как начать процесс замены лампы, нужно очистить контакты в случае, если на них есть какие-либо следы окисления. Иногда нужно менять не лампу, а только патрон к ней.

Перед тем, как покупать новые лампы для панели, нужно посчитать общее количество устройств, которые нужны для датчиков.

Не стоит забывать и про проверку. Если новые лампы не работают, то это означает, что замена была произведена недостаточно правильно. Возможно, что причина заключается в том, что новая лампочка имеет какой-либо дефект.

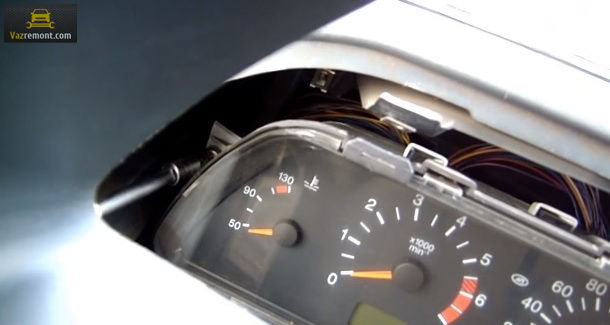

Боковые винты крепления приборной панели

Ещё один актуальный совет касается современных тенденций. Некоторые автовладельцы ищут не стандартные лампочки для своего ВАЗа, а модернизированные. Необходимо знать, что модернизированные лампочки могут иметь какие-либо существенные дефекты. В итоге это может привести к поломке панели приборов. Для того, чтобы снизить вероятность столь неприятного сценария развития событий, лучше всего отдавать предпочтение стандартным лампам для модели 2114.

3 шага для смены лампочек в приборной панели

1. Демонтируем панель приборов и снимаем у неё защитное стекло.
2. Аккуратно снимаем указатели спидометра, тахометра, уровня топлива и температуры.
3. Затем меняем накладку, которая была приобретена и ставим диоды нужного вам цвета.

Здесь автолюбителям дается полная свобода действий, и каждый из них может выбрать для себя что-то индивидуальное. Можно вставить спокойные тона, чтобы не напрягать глаза водителю, а можно выделиться и поставить яркие, но в тоже время эстетичные диоды. Каждый сам выбирает, как будет выглядеть его автомобиль. И, как правило, панель получается более чем удачной и глазу становится очень приятно смотреть на нее.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Решение проблемы

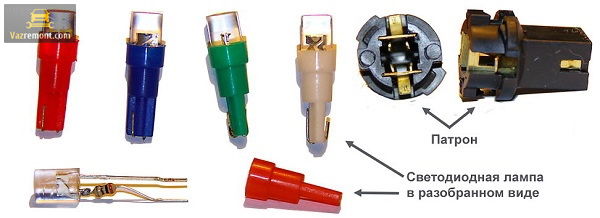

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

• традиционные лампы накаливания,
• светодиод в пластиковом патроне,
• SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.

Выбор всегда будет зависеть от финансовых возможностей и предпочтений по освещению

Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы. Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.

Комбинация приборов ВАЗ 2115

Рис. 1.3. Комбинация приборов

1 (рис. 1.3) – указатель температуры охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.

2 – тахометр. Указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы — опасные для двигателя режимы.

3 – контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.

4 – контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.

5 – спидометр.

6 – указатель уровня топлива.

7 – контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина.

8 – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9 – контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN».

10 – контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.

11 – кнопка сброса показаний.

12 – индикатор пробега. Верхняя строка индикатора индицирует суммарный пробег автомобиля, а нижняя — является суточным счетчиком пройденного пути. Сброс показаний суточного счетчика проводите удержанием кнопки 11 в нажатом положении более 5 с на остановленном автомобиле.

Обнуление показаний суточного счетчика происходит таким же образом и при снятии клеммы с аккумуляторной батареи.

13 – контрольная лампа включения аварийной сигнализации. Загорается красным мигающим светом при включении аварийной сигнализации.

14 – контрольная лампа «проверьте двигатель» (На автомобилях, изготовленных до 2000 года, изображался словесный символ – «CHECK ENGINE»). Подключается в том случае, если автомобиль оборудован системой впрыска топлива. Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и при отсутствии неисправности она гаснет. В случае обнаружения какого-либо дефекта в системе лампа мигает или горит постоянно.

15 – индикатор времени и температуры. Переключение между индикацией времени и индикацией температуры окружающего воздуха осуществляется кратковременным нажатием на кнопку 11.

При включении зажигания при температуре окружающего воздуха выше +2 °С всегда появляется индикация часов. При понижении температуры окружающей среды ниже +2 °С индикатор в течении 3 с высвечивает показания часов, а затем переходит на индикацию температуры, показание которой первые 10 с происходит в мигающем режиме.

При повышении температуры наружного воздуха выше +3 °С и повторном ее снижении до +2 °С:

– в случае индикации часов индикатор автоматически переключается на индикацию температуры, показания которой первые 10 с высвечиваются в мигающем режиме;

– в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом.

Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков «h» – часы и «m» – минуты.

После снятия клеммы с аккумуляторной батареи и последующего восстановления напряжения отсчет времени производится от нулевого значения.

16 – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

17 – контрольная лампа включения стояночного тормоза. Загорается красным светом при включении стояночного тормоза.

18 – контрольная лампа недостаточного давления масла. Загорается красным светом, если давление в системе смазки двигателя недостаточное.

19 – резерв.

На часть выпускаемых автомобилей устанавливается комбинация приборов без индикатора времени и температуры. В этом случае обнуление показаний суточного счетчика пройденного пути производится кратковременным нажатием на кнопку сброса.

Видео про «Комбинация приборов» для ВАЗ 2115

СЕКРЕТ Замены лампочек панели приборов ваз 2115.

панель приборов,тарпеда,регулятор подсветки,ваз 2115

Самодиагностика панели приборов. ВАЗ 2110, 2111, 2112. Ваз 2114, 2115, ЛАДА.

Какие лампочки лучше выбрать?

По умолчанию на автомобиле ВАЗ 2114 установлены лампы не дающие необходимого эффекта в условиях недостаточной видимости. В связи с этим часто владельцы авто проводят замену осветительных элементов на более лучшие модели. Выбор осуществляется исходя из личных прочтений автовладельца. Перед покупкой необходимо изучить технические характеристики детали. Среди автомобилистов наиболее распространены следующие модели:

Osram Cool Blue Boost – это качественная лампа от немецкого производителя. Излучает белый свет, что положительно влияет на степень обзора в условиях недостаточной видимости. Показатели яркости модели находятся на высоком уровне. Мощность осветительного элемента 100/90 Вт. Срок службы составляет от 120 до 400 часов непрерывной работы. Цена изделия отличается в зависимости от региона и составляет в среднем 1100-1200 российских рублей.

Philips Blue Vision Ultra. Мощность осветительного элемента составляет 60/50 Вт. Модель отличается высокой яркостью свечения. Белый холодный свет позволяет видеть дорожную обстановку независимо от степени освещённости. Стоимость двух ламп этой серии составляет 1400 – 1500 российских рублей.

IPF Titan White – это высококачественные модели от японского производителя. Отличительной особенностью изделия являются высокие световые характеристики и большой срок службы. Лампы качественно освещают дорожное покрытие независимо от погодных условий. Мощность составляет 55 Вт. Стоимость изделия японского производителя составляет в среднем 2200 рублей.

Инструкция по снятию

Последовательность действий

С помощью крестовой отвёртки отворачиваются 3 самореза, на которых держится левая часть панели у рычага переключения скоростей.

Снятие левой панели у рычага скоростей ВАЗ 2114

После извлечения саморезов следует вытащить нижний край этой панели из кронштейна, в котором он находится. Действовать нужно аккуратно, поскольку велик риск сломать хрупкую деталь.
Правая часть панели у рычага скоростей крепится с помощью 5 саморезов. Их тоже необходимо отвернуть крестовой отвёрткой. Саму панель при этом лучше придерживать.

Снятие правой панели у рычага скоростей ВАЗ 2114

Теперь панель можно снять. В процессе нужно следить, чтобы она не зацепилась за провода, находящиеся за ней.
На этом этапе от аккумулятора обязательно отключается масса. Если в машине есть магнитола — её тоже надо отключить от остальной проводки, вынув контактную колодку. Если нет, то провода просто вынимаются со штатных мест. Также необходимо выключить прикуриватель и извлечь лампочку для подсветки пепельницы (удобнее всего достать её вместе с патроном).
Теперь следует снять ручки с рычагов управления отопительными дросселями. Лучше всего сделать это, поддев их с помощью отвёртки с плоским жалом.

Ручки дросселя отопительной системы поддеваются отвёрткой

Далее снимается ручка вентилятора печки. Её нужно просто потянуть на себя.

Снятие рукоятки вентилятора печки ВАЗ 2114

Теперь с помощью крестовой отвёртки следует открутить саморезы, которыми приборная панель крепится к кронштейнам. Саморезов там 4 — 2 слева, 2 справа.

Извлечение саморезов из кронштейнов центральной панели

На правом верхнем углу приборной панели имеется заглушка. Её следует аккуратно поддеть отвёрткой с плоским жалом, извлечь, а затем выкрутить саморез, находящийся за ней.
Также необходимо выкрутить 2 самореза на накладке справа от руля (они удерживают нижнюю часть накладки).
После снятия накладки станут видны провода выключателей

Все эти провода следует отсоединить (и при этом очень важно запомнить, где какой провод находился, а ещё лучше — их чем-то пометить).

Отключение проводов за центральной панелью ВАЗ 2114

На кронштейне руля имеется несколько болтов. Откручиваем их.
Теперь необходимо освободить нижнее крепление кронштейна

Он крепится на болты, которые можно открутить рожковым ключом на 8.

Откручивание нижнего крепления кронштейна панели ВАЗ 2114

Крестовой отвёрткой откручивается саморез, удерживающий световод.
Теперь можно извлечь крепёж, в котором находится блок управления отоплением автомобиля.
После этого можно снять все декоративные вставки на приборной панели и подсветку для гидрокорректора.
Теперь можно добраться до саморезов на верхнем и нижнем креплении панели. Также с левой стороны руля откручивается поперечина.
Как только болты удалены, приборную панель ВАЗ-2114 можно снимать.

Полное снятие приборной панели автомобиля ВАЗ 2114

Как видно из этой статьи, дизайнеры оказали автовладельцам медвежью услугу. С одной стороны, приборная панель действительно стала эргономичнее. С другой, снимать её стало намного сложнее. Но если воспользоваться предлагаемой выше инструкцией и запастись терпением, эта задача окажется по силам даже начинающему автолюбителю.

Что необходимо для того, чтобы заменить лампочку своими силами

На любом современном автомобильном рынке можно найти массу лампочек для панели. Более того, они имеют огромное количество отличий друг от друга, поэтому каждый водитель может подобрать лампочку на свой вкус.

Светодиодные лампочки для панели ваз 2114

Дешёвые модели лампочек имеют средние характеристики, а модернизированные лампочки и вовсе могут придать панели приборов другой внешний вид. Во время выбора лампочки для панели приборов ВАЗ 2114 лучше всего отдавать предпочтение стандартным лампочками. Они самые долговечные и надёжные.

Некоторые опытные мастера и вовсе производят замену штатных лампочек на светодиоды, однако стоимость светодиодов существенно выше, нежели дешёвых моделей лампочек для ВАЗ 2114.
