Сроки и процесс замены масла в вариаторе mitsubishi outlander

Какое масло заливать и сколько его нужно

Перед тем, как приступить непосредственно к процессу замены трансмиссионной жидкости — необходимо определиться с выбором этой жидкости. Настоятельно рекомендую Вам заливать исключительно оригинальное масло, разработанное специально для Аутлендера XL — DIA QUEEN CVTF-J1. Эта трансмиссионная жидкость произведена специально для вариатора, установленного на Outlander XL. Покупать масло для коробки передач следует только у проверенного поставщика, так как велика вероятность столкнуться с контрафактной продукцией, что приведет к печальным последствиям (ремонт или замена КПП). Всегда помните — замена масла в вариаторе это очень серьезный процесс, он сильно влияет на ходовые качества и износостойкость автомобиля в целом. Поэтому уделяйте качеству заливаемой жидкости максимум внимания.

Замена масла в вариаторе Mitsubishi Outlander XL и Outlander 3

Перед тем как сливать жидкость из вариатора Митсубиси Аутлендер ХL необходимо проверить уровень масла. Для удобства используется щуп.

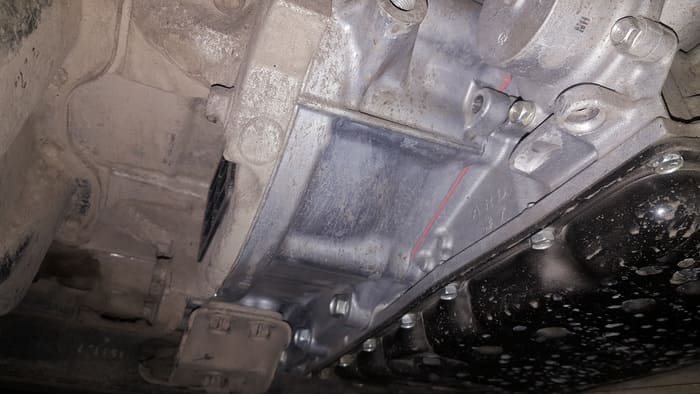

Расположение вариатора можно узнать посмотрев на изображение ниже.

Перед заменой масла рекомендуется прогреть машину. В этом случае уровень жидкости будет максимально точным. На щупе присутствуют соответствующие отметки «COLD» и «HOT».

Как слить масло из вариатора?

Для того чтобы самостоятельно слить масло из вариатора необходимо соблюдать определенный порядок действий.

Этапы работы:

• загнать автомобиль на подъемник или на яму;
• определить уровень масла с помощью щупа;
• снять защитку картера, открутив передние и задние болты
• тщательно очистить картер коробки от грязи и пыли;
• слить жидкость.

Для полного слива смеси потребуется примерно 1 час.

Как промыть вариатор?

Очистка вариаторной системы — это обязательная работ, которую необходимо проделать при замене масла. Однако многие водители задаются вопросом: как правильно промыть вариатор? Ответ достаточно прост. Для тщательной промывки детали необходимо следовать пошаговой инструкции:

• после слива жидкости закрутить пробку расширительного бачка;
• залить новое масло с помощью лейки до максимальной отметки (примерно 6 л);
• закрепить щуп на место;
• запустить двигатель и подержать механизм заведенным в течение нескольких минут;
• переключать каждую из передач в течение 30 секунд. Это необходимо для того, чтобы старая жидкость, которая осталась в вариаторе, перемешалась с новым раствором;
• выключить мотор и слить жидкость по новой;
• открутить удерживающие болты, изъять картер и слить все остатки маслянистого раствора;
• проверить картер на наличие продуктов износа (нагар, металлическая стружка, дефекты, коррозия). При наличии таковых коробка очищается с помощью ацетона;
• проверить узлы вариатора;
• снять фильтрующий элемент очистки жидкости, промыть его;
• поставить все детали на место и закрутить крышку в обратном порядке.

Как залить масло в вариатор?

Для правильной замены масла в вариаторе Митсубиси Аутлендер 3 необходимо строгое соблюдение последовательности действий.

Инструкция по работе:

• в расширительный бачок заливается то же количество масла, сколько было слито в прошлый раз;
• после необходимо включить мотор и переключить все передачи несколько раз;
• далее — проверить уровень масла по отметке МАХ;
• при необходимости — долить жидкость.

Особенно важно проверить механизм на наличие протечек, так водителю необходимо залезть под машину и осмотреть механизм

Важно

Чтобы избежать переполнения свежим маслом, загляните в руководство пользователя, узнайте, сколько масла должно содержать двигатель, затем, при повторном наполнении свежим маслом, оставьте около литра

Во время процесса запуска двигателя выключите его, дайте ему остыть, затем осторожно добавьте масло , пока уровень не достигнет отметки «полный» на щупе или чуть ниже отметки «полный»

В январе 2014 года Митсубиси Аутлендер был затем представлен публике на Брюссельском автосалоне, в то же время была представлена новая модель у дилеров. Концерн предлагает новый бензиновый двигатель, который был разработан совместно с Renault. Кроме того, более старый бензиновый двигатель 1. 6 также включен в каталог. 1,5 дКи и 1,6 дКи предлагаются для дизельных двигателей. Вариант + 2 был удален и заменен новым, который сегодня имеет много общего с Мицубиси, хотя он все еще использует свой собственный полный привод.

Чтобы выключить световой индикатор замены масла и обслуживания фильтра на 2017-2018 2019 Митсубиси Аутлендер 3, выполните следующие инструкции:

1. Поверните зажигание в положение ON, не запуская двигатель.Показать на мультиинформационном дисплее с помощью навигационной кнопки (расположена на руле).
2. Прокрутите вниз и найдите обслуживание.
3. Выберите масло и фильтр.
4. В этом меню вы можете выбрать сброс или установить расстояние для пунктов типа услуг
5. Для получения более подробной информации, пожалуйста, посмотрите следующее видео:

Эта процедура должна работать на последнем поколении автомобилей (2016, 2017, 2018, 2019) модельных лет. Будем надеяться, что статья вам поможет и 2017 Митсубиси Аутлендер 3«Сброс индикатора обслуживания масла и фильтра» может решить вашу проблему.

Замена масла в вариаторе «Аутлендер 3»

Со временем приходящая в негодность смазка нуждается в замене. Компания Митсубиси рекомендует менять масло в вариаторной коробке через каждые 90 тысяч километров пробега. Производитель вариаторов JATCO говорит о другой периодичности замены – через каждые 30–45 тысяч километров. В действительности помнить нужно о том, что на смазочной жидкости негативно сказываются условия эксплуатации автомобиля, к примеру, высокие температуры, достигаемые при работе узла под большой нагрузкой.

Для замены масла в вариаторе «Аутлендер 3» необходима, в первую очередь, сама смазка. Согласно рекомендации производителя лучшим вариантом является смазочная жидкость Mitsubishi Motors Genuine CVTF-J4. Для замены требуется 7,1 л масла, именно такой объем указан в инструкции по эксплуатации автомобиля. Компания Mitsubishi производством смазочных материалов не занимается, поручив их выпуск фирме Idemitsu. Масло для вариаторов этого производителя носит название Idemitsu CVTF. Выбор оригинальной смазки или ее аналогов зависит от самого автовладельца.

Чтобы выполнить частичную замену масла в вариаторе «Аутлендер 3», необходимо 4,5–5 л, полную – 15–18 л.

Осуществление замены смазки в вариаторе «Митсубиси Аутлендер 3» потребует дополнительных комплектующих и инструментов:

• масляного фильтра теплообменника с уплотнительным кольцом для него;
• прокладки сливной пробки поддона;
• прокладки поддона картера вариатора;
• сетчатого фильтра грубой очистки (в поддоне) с уплотнительным кольцом;
• емкости для слива жидкости;
• сухой ветоши;
• набора инструментов;
• очистителя карбюратора.

Алгоритм слива масла из вариатора «Аутлендер 3» будет следующим:

• автомобиль необходимо поставить на подъемник, эстакаду, яму;
• замерить и запомнить (записать) количество масла в узле;
• снять защиту коробки;
• установить лейку, через которую сливается масло, конец лейки опустить в емкость для слива;
• открутить сливную пробку;
• слить из трансмиссии смазку;
• замерить объем слитой жидкости, определить, соответствует ли он 6 л.

Затем необходимо очистить вариатор от остатков смазки:

закрыть сливное отверстие, используя специальную пробку;
через заливное отверстие влить в коробку жидкость в объеме, соответствующем слитой смазке;
поместить в отверстие щуп;
запустить двигатель, прогреть его в течение 2-3 минут, переводить рычаг коробки в различные режимы, задерживая его в каждом из них на 30 секунд;
повторить переключение 10 и более раз;
выключить двигатель;
снова слить масло из трансмиссии;
снять защиту коробки, аккуратно слить смазку;
подвергнуть картер и магниты коробки визуальному осмотру, воспользовавшись чистящим средством, удалить загрязнения и остатки металлических примесей;
осмотреть коробку, обращая внимание на имеющиеся повреждения, если они есть, обратиться в сервисный центр;
снять и почистить фильтр трансмиссии, высушить его;
удалить уплотнитель, расположенный между корпусом коробки и картером;
выполнить замену уплотнителя, после чего поставить на место фильтр и защиту коробки;
закрутить сливную пробку.

Замена смазки в вариаторе «Аутлендер 3» выполняется следующим образом:

• масло, объем которого равен слитому, залить в коробку через заливное отверстие;
• завести двигатель, контролируя правильность функционирования коробки;
• проверить уровень смазки в трансмиссии, ориентируясь на метки щупа, если жидкости недостаточно, долить ее небольшими порциями;
• проверить, нет ли утечки масла, при наличии, устранить ее причину.

Обратите внимание на необходимость проверки утечки смазки через уплотнитель защиты коробки через 20–30 км. При обнаружении потери масла, устранить ее причину и долить необходимое количество смазочной жидкости.

4 Выполнение работ

Перед тем как приступить к процессу замены вариаторной жидкости, рекомендуется прогреть ее до рабочей температуры. Для этого можно совершить небольшую поездку. Все последующие работы выполняются на яме. Поэтому автомобиль нужно загнать на нее и поставить ровно в горизонтальном положении. Теперь можно снять защиту картера, чтобы открылся доступ к вариатору.

Частичная замена смазки

Для того чтобы слить старое масло, нужно вывернуть пробку из картера поддона. Должно вылиться около 6 л жидкости. И еще почти 2 литра останется в поддоне. Поэтому, чтобы по максимуму избавиться от изношенного масла, нужно снять поддон. Он крепится на 20 или 21 болт, в зависимости от модели вариатора

Делать это следует с осторожностью, так как может вылиться еще горячее масло и оставить на коже ожоги

Сняв поддон, можно увидеть фильтр грубой очистки. Обычно он серебристого цвета, прикручен на 3 болта. Открутив их, можно снять и сам фильтр. Внутри него стоит сетка, грязь с которой следует убрать очистителем карбюратора. В идеальном случае, если уж до него добрались, то лучше поменять расходник на новый. Магниты, которые находятся на фильтре, следует очистить от загрязнений и установить на новый фильтрующий элемент. При установке свежего фильтра уплотнительное кольцо необходимо смазать вариаторной жидкостью.

Когда фильтр установлен на место, можно монтировать поддон. Прокладка применяется только новая, кладется ровно, чтобы отверстия на ней и на поддоне совпадали. Любые повреждения прокладки не допускаются. Если вы решили сделать частичную замену масла, то сразу устанавливайте новую прокладку сливной пробки. Если же полную, то используйте пока старую.

Далее следует заменить фильтр в теплообменнике (маслоохладителе). Для этого сначала нужно открутить его крышку и вытащить старый фильтрующий элемент. Устанавливаем новый фильтр, промазываем уплотнительное кольцо маслом для вариатора и ставим крышку маслоохладителя на прежнее место.

Теперь можно приступить к заливке свежей жидкости. Делается это через заливную трубку при помощи воронки. Достаточность определяется по щупу. Смело заливайте тот объем жидкости, который был слит. Если после этого масло не достает до отметки Cold, то доливайте, пока это не произойдет.

На этом частичная замена вариаторного масла закончена. Если же решено произвести полную замену, то нужно выполнить еще несколько этапов работы.

Полная замена – дополнительные этапы

Следует завести мотор и дать ему поработать вхолостую 1–2 минуты. По прошествии этого времени нужно поработать селектором передач, пройдя все возможные положения, и затем установить ручку в положение «P» или «N». Заглушите мотор, слейте масло через отверстие в поддоне и залейте свежее, как описано выше.

Снова заведите мотор, дайте агрегатам прогреться и поработайте селектором. Затем слейте немного масла через поддон для оценки его состояния. Если оно все еще грязное, то придется снова его полностью слить и заменить свежим. Повторять это следует, пока жидкость не будет чистой.

Когда масло залито, нужно плотно установить щуп и завести машину. Теперь можно проехаться, чтобы вариатор и жидкость в нем прогрелись. После остановки нужно снова вытащить щуп и проверить уровень масла. Он должен быть между метками на интервале Hot. Если же он ниже, то необходимо долить жидкость до нужного уровня.

Очень важно, чтобы уровень жидкости в вариаторе был не больше и не меньше положенного. Если ее будет меньше, то насос вместе со смазкой начнет гонять по системе воздух

Будет происходить окисление и перегрев масла. Также возможны задержки переключения передач, пробуксовка ремня вариатора, тормоза и фрикциона.

Если жидкости будет больше необходимого уровня, то она начнет вспениваться из-за излишнего давления в системе. В итоге появятся те же проблемы, что и при низком уровне масла. Кроме этого, вспененная масса будет поступать в вентиляционное отверстие картера вариатора, и в результате возникнет ее утечка.

После замены масла в вариаторе можно произвести обнуление счетчика деградации жидкости в вариаторе CVT (oil degradation level). Его еще по-другому называют «Счетчик старения масла». Эта процедура необязательна, к тому же требует наличия специального оборудования и программного обеспечения.

Замена масла в вариаторе процедура необходимая. Выполнить ее можно самостоятельно, так как не требуется особых навыков. Но прежде чем выполнять такую работу, нужно изучить теоретически все моменты и оценить свои силы.

Поколение 3 – GG/GF (2012 — н.в.)

Двигатель Kia-Hyundai G4KD / Mitsubishi 4B11 2.0 л. 118 и 146 л.с.

• Какое моторное масло заливается с завода (оригинальное): Синтетика 5W30
• Типы масла (по вязкости): 5W-20, 5W-30
• Сколько литров масла в двигателе (общий объем): 5,8 л.
• Расход масла на 1000 км.: до 1000 мл.
• Когда менять масло: 7500-15000

Двигатель Kia-Hyundai G4KE / Mitsubishi 4B12 2.4 л. 167 л.с.

• Какое моторное масло заливается с завода (оригинальное): Синтетика 5W30
• Типы масла (по вязкости): 5W-30
• Сколько литров масла в двигателе (общий объем): 4,6 л.
• Расход масла на 1000 км.: до 1000 мл.
• Когда менять масло: 7500-15000

Всем привет! В данном материале я расскажу Вам, как выполняется замена масла в вариаторе Митсубиси Аутлендер 3. Я сомневаюсь, что большинству нужна теория, поэтому сокращу ее до минимума. Итак, поехали.

Правильная смена масляной жидкости в вариаторе: подготовительные работы

Для самостоятельной смены масляной жидкости в вариаторной КПП не потребуется особенных знаний: достаточно основного понимания конструкционного устройства транспортного средства. Однако если под рукой не оказалось подходящего для замены места, или принцип замены масла выглядит слишком сложным, не стоит экономить на профессиональных мастерах.

Если принято такое решение, как замена масла в АКПП в Аутлендере своими силами, необходимо позаботиться о наличии необходимых для работы инструментов:

• Набор ключей;
• Оригинальная масляная смазка для КПП (около 12 литров);
• Прорезиненная прокладка;
• Ёмкость для отработанного масла;
• Резак;
• Ветошь;
• Ацетон либо другая очищающая смазка для удаления загрязнений с картера.

До тех пор, пока работы не проведены, необходимо определиться с маркой будущей трансмиссионной жидкости. Лучшим выбором, разумеется, будет оригинальная масляная смазка, которая разрабатывалась именно для этой автомобильной марки.

Как заменить масло своими руками?

Поменять смазочное вещество — относительно несложная процедура. Для ее выполнения можно сэкономить деньги на СТО и сделать все самостоятельно.

Инструменты и материалы

Перед заменой подготовьте:

• гаечные ключи на 10 и 19, желательно использовать ключи-головки;
• свежее масло для залива в вариатор, потребуется около 12 литров;
• уплотнитель для установки на поддон;
• новую шайбу для установки в пробку поддона, если старая деталь износилась или повреждена;
• очистительное средство для поддона, чтобы удалить из него продукты износа, можно использовать обычный ацетон или специальную жидкость;
• воронку;
• канцелярский нож либо отвертка с крестовым наконечником;
• емкость, куда вы будете сливать старую смазку.

Канал Works Garage предоставил инструкцию, в которой подробно описан процесс смены смазки в вариаторе.

Пошаговая инструкция

Замена масла в вариаторе Митсубиси Аутлендер осуществляется следующим образом:

1. Двигатель машины прогревается до 70 градусов, для этого можно проехаться на машине. Чем горячее будет смазочный материал, тем больше его выйдет из коробки передач.
2. Автомобиль загоняется на яму либо эстакаду.
3. Залезьте под днище машины и найдите защиту картера, ее надо демонтировать. Для снятия выкрутите два винта спереди. Другие болты ослабляются, после чего защита отодвигается вперед и демонтируется.
4. После снятия вы увидите пробку сливного отверстия вариатора. В ее районе надо установить лейку, для фиксации используйте стяжки или проволоку. После того как лейка будет закреплена, открутите пробку сливного отверстия. Предварительно под нее надо подставить емкость для сбора «отработки».
5. Подождите, пока из вариатора Митсубиси Аутлендер не выйдет вся смазка. Для слива обычно требуется не менее 30 минут. В общей сложности из системы выйдет около шести литров смазочного вещества.
6. Пробку сливного отверстия закрутите обратно. Если есть вторая лейка, то установите ее в отверстие для диагностики уровня смазки. Извлеките щуп и точно проверьте, сколько жидкости вышло из системы при сливе, вам потребуется залить аналогичный объем.
7. Заведите двигатель машины и подождите несколько минут, пока он прогреется. На запущенном моторе переключите селектор КПП во все режимы по очереди. На каждом из них рычаг нужно задержать на полминуты. Этот процесс надо повторить несколько раз.
8. Остановите двигатель и еще раз выполните процедуру слива смазки. Из системы должно выйти около шести литров жидкости.
9. Открутите болты, фиксирующие поддон. При его демонтаже будьте аккуратны, в поддоне есть масло. При наличии загрязнений и продуктов износа поддон промывается ацетоном или специальной жидкостью. Не забудьте очистить магниты.
10. Выполните снятие старого фильтра очистки расходного материала.
11. Удалите с поддона канцелярским ножом остатки старого уплотнителя. После его демонтажа резинка повторной эксплуатации не подлежит. Новую прокладку надо зафиксировать на герметик.
12. Установите новое фильтрующее устройство, магниты и поставьте поддон на место, зафиксировав все болты. Закрутите пробку сливного отверстия.
13. Залейте в коробку передач свежее масло. Его объем должен соответствовать количеству слитой ранее жидкости.
14. Запустите силовой агрегат. Выполните манипуляции с переключением рычага КПП.
15. Проверьте уровень смазочного вещества щупом. Если есть необходимость, добавьте масло в трансмиссию.

Подготовка к замене

Замена масла в АКПП мицубиси Аутлендер производится с ямы или подъемника. Для производства работ, помимо описанных в предыдущем пункте материалов, понадобится следующий набор инструмента:

• набор рожковых ключей, головок и вороток, а лучше стандартный чемодан с инструментом (почти все операции, включая демонтаж воздушного фильтра и аккумуляторной площадки, требует применения различных головок, перечислять которые по отдельности нет смысла);
• пассатижи;
• отвертка;
• порожняя емкость объемом не менее 6 литров (желательно со шкалой, чтобы можно было оценить количество слитой отработки);
• воронка для заливки новой жидкости;
• чистя ветошь;

• жидкость для промывки карбюраторов или аналогичный состав, не оставляющий жирных пятен;

• хороший силиконовый герметик (необходим лишь в том случае, если в область поддона был получен удар или имеются другие повреждения сопрягаемых поверхностей картера вариатора и поддона).

Подготовка к замене масла

Перед тем, как что-либо откручивать, следует хорошо прогреть двигатель. Для этого можно поездить по городу около 10 километров, затем установить автомобиль на ровное место. Желательно, чтобы это была смотровая яма или эстакада. Как вариант, подойдет и подъемник. Кроме того, надо подготовить такие материалы:

• Набор ключей и головок на 19 и 10
• Новое трансмиссионное масло
• Уплотнительная прокладка с каталожным номером 2705A015
• Шайба-прокладка для картера коробки (при необходимости замены)
• Ветошь, ацетон, резиновые перчатки. Как вариант, можно использовать средство очистки Liqui Moli
• Лейка (2 шт)
• Отвертка, нож
• Тара для слива старой жидкости

Моторы и КПП устанавливаемые на Митсубиси Аутлендер

Машина первого поколения оснащалась двумя бензиновыми моторами на 2.0 и 2.4 л, а в 2004 году выпущено авто с турбированным 2-литровым мотором с мощностью в 202 л. с.

С 2005 по 2012 года выпускался Митсубиси Аутлендер второго поколения с 2.0-литровым мотором МКПП и вариатором, а также 2.4-литровым силовым узлом только с вариатором. Что касается наиболее мощной 3-литровой версии на 223 л. с., она комплектовалась 6-ступенчатой АКПП.

В 2012-м представлен Mitsubishi Outlander третьего поколения, но продажи начались только к концу 2013 года.

В 2014 году машина пережила рестайлинг, в котором изменился внешний вид и ряд технических составляющих.

Машина предлагается в трех вариантах моторов на 2.0, 2.4 и 3.0 л с МКПП, АКПП и коробкой-вариатором (CVT).

А именно:

• 2,0 4WD 4B11 146 л.с.
• 2,4 MIVEC 4B12 167 л.с.
• 3,0 4WD 6B31 230 л.с.

На варианте с бесступенчатой трансмиссией мы остановимся подробней.

Как сливать масло из вариатора?

1. Для начала надо машину на подъемник загнать или на яму;
2. c помощью щупа делаем замеры масла;
3. надо снять защиту картера, можно отодвинуть, для этого передние болты надо открутить, а задние ослабить, затем надо тряпкой вытереть картер коробки;
4. затем надо прикрепить лейку к картеру возле сливной пробки;
5. открутить надо сливную пробку, не забыть подставить ведро для старого масла.

Машина еще не успела остыть, поэтому вытечет как можно больше масла, а с ним и все отложения. Также можно посмотреть сколько масла вытекло и заливать надо будет столько же. Затем надо подождать примерно час, чтобы все масло вытекло. Сольется примерно 6 литров старого масла. Примерно столько же масла и в вариаторном Пассате Б6.

Используемая смазка, требуемое ее количество для замены

Если все же приято решение на проведение технического обслуживания вариатора Митсубиси Аутлендер XL, то следует сначала узнать информацию по самому маслу.

Итак, в этом типе трансмиссии используется специальная жидкость для вариатора — DIA QUEEN CVTF-J1.

Именно это масло и потребуется для проведения операции, поскольку оно рекомендуется самим производителем вариатора.

Отметим, что это не ATF, используемая в АКПП, и путать их нельзя. Попытки использования ATF могут привести к поломке трансмиссии.

Всего в вариатор залито 7,8 литра указанной жидкости. Но при замене полностью слить смазку не получиться и часть ее все же останется в коробке. Обычно сливается около 6,0 литра смазочного материала.

Но отметим, что технология замены подразумевает два этапа, один из которых является промывочным.

Поэтому смазки для проведения работ потребуется вдвое больше, чем ее сольется, то есть нужно иметь в наличии 12 литров жидкости для вариатора.

Как промыть вариатор?

Чтобы тщательно промыть вариатор, надо проделать такую процедуру:

• после того, как масло перестанет вытекать можно закрутить пробку;
• надо взять чистую лейку и заливаем столько же масла, сколько вытекло, то есть, примерно 6 литров;
• заливать масло надо в отверстие со щупом;
• после того, как чистое масло залили, надо щуп на место поставить;
• далее запускаем двигатель и ожидаем несколько минут, затем плавно надо попереключать передачи, между переключениями выдерживать по 30 секунд. И так 10 раз надо включить каждую передачу. Это надо делать для того, чтобы старое масло, которое осталось в вариаторе, а оно там осталось, перемешалось с новым;
• далее надо выключить двигатель и снова слить все масло. Там получится также примерно 6 литров;
• после того, как все масло вытечет, надо открутить болты и вытащить картер вариаторной коробки. Главное, не обжечься маслом во время снятия картера. Затем надо слить все остатки масла, получится всего 6,3 литра;
• дальше надо проверить картер, есть ли в нем продукты износа, такие как нагар и металлическая стружка. Если они будут, то надо почистить картер с помощью ацетона;
• еще можно проверить все ли в порядке с узлами вариатора, нет ли там неисправностей;
• также надо снять фильтр очистки масла, ему тоже надо сделать чистку и подождать когда он высохнет;
• пока все это сохнет, надо убрать прокладку картера с помощью отвертки, в том, случае, если эта прокладка действительно износилась;
• затем ставим на место фильтра, картер тоже ставим на место, проверить надо все ли элементы на месте;
• закручиваем сливную пробку.

Замена масла в вариаторе Аутлендер

Переходя к самому процессу замены масла в вариаторе, сначала установите ее текущий уровень. Для этого Вы можете использовать щуп. Для максимальной точности этого показателя необходимо прогреть машину до рабочей температуры (90 градусов). Достав щуп, Вы увидите три отметки, которые образуют два интервала — это «COLD» и «HOT». Так вот уровень масла на прогретом автомобиле должен быть на отметке «HOT», и после замены жидкости должен быть на том же уровне. Внимательно следите за уровнем масла в вариаторе — его не должно быть не больше ни меньше, иначе это негативно повлияет на дальнейшую работу коробки.

Этапы замены масла в вариаторе Аутлендера

Всю процедуру замены трансмиссионной жидкости мы разделим на несколько условных этапов, каждый из которых представляет из себя поочередный комплекс работ.

Этап №1 — Сливаем масло с вариатора

1. Загоняем автомобиль на специальную площадку для проведения подобного рода работ — это может быть гараж с ямой или эстакада.
2. Производим замер уровня трансмиссионной жидкости при помощи щупа.
3. Снимаем защиту картера, или сдвигаем ее, открутив пару передних болтов и ослабив задние, протираем картер вариатора приготовленной заранее ветошью.
4. Закрепляем лейку к картеру вариатора, так, чтобы она располагалась в том месте, где расположена сливная пробка (для закрепления лейки Вы можете использовать проволоку, либо веревку);
5. Приступаем к откручиванию сливной пробки, предварительно подставив под лейку емкость для отработанной жидкости;
6. На горячую сливаем старое масло с коробки — так оно выйдет по-максимуму, а также унесет с собой все нежелательные отложения, накопившиеся в коробке за 90 тысяч километров.
7. Определяем количество слитой трансмиссионной жидкости — заливать масла требуется ровно столько же.
8. Ждем около часа, пока вся трансмиссионная жидкость не выйдет из вариатора (слиться должно примерно 5.8 — 6 литров отработки).

Этап №2 — Промывка вариатора

1. Как только масло перестанет капать из коробки, Вы можете закрутить обратно пробку (не забывайте про шайбу).
2. Теперь перебираемся наверх, берем чистую лейку, и заливаем в нее ровно столько же масла, сколько у нас его слилось.
3. Через отверстие в которое устанавливается щуп, аккуратно заливаем новую трансмиссионную жидкость. Еще раз проверяем что залили ровно тоже количество масла.
4. Закончив заливать новую трансмиссионку, возвращаем щуп на место, и садимся за руль.
5. Запускаем мотор и ждем пару минут, после чего плавно, без рывков переключаем поочередно все передачи, задержка между переключениями должна быть примерно 30 секунд. Повторяем это действие около десяти раз. Эта процедура необходима для того, чтобы смешать остатки старой смазки с новым маслом.
6. После этого мы глушим двигатель и возвращаемся под автомобиль. Подставляем емкость для слива отработанной жидкости и повторяем процедуру замены масла, обычно сливается столько же, сколько и в первый раз (5.8 — 6 литров).
7. Когда вся жидкость сольется, демонтируем картер вариатора, открутив болты крепления ключом или головкой. При снятии картера, помните — там еще осталось масло, и оно горячее. Аккуратно слейте с картера остатки масла. Всего получится порядка 6.2 — 6.3 литра трансмиссионной жидкости.
8. Теперь внимательно осмотрите картер вариатора на наличие продуктов износа (металлическая стружка, нагар и прочее). Если они есть (а они точно будут) приступаем к чистке картера с помощью специальных чистящих средств, или ацетона.
9. Также не помешает и осмотр узлов и агрегатов самого вариатора на наличие дефектов и явных неисправностей. В нормальной коробке их быть не должно.
10. Проверив все, снимаем фильтр грубой очистки трансмиссионной жидкости, и также его прочищаем. Ждем пока он высохнет.
11. Пока ждем, аккуратно удаляем старую прокладку картера, воспользовавшись для этого либо ножом, либо шлицевой отверткой (Только сначала естественно проведите дефектовку и убедитесь что замена действительно нужна).
12. Возвращаем фильтра на место, устанавливаем картер на место, проверив перед этим что все детали после чистки на месте (например магниты).
13. Если пробка скручена, возвращаем ее на место.

Этап №3 — Заливаем новое масло в вариатор

1. Повторяем процедуру залива новой жидкости (помним о том, что залить ее нужно столько же, сколько слили в последний раз).
2. Запускаем двигатель, проверяем переключение передач.
3. Проверяем по щупу уровень масла в вариаторе и по необходимости, доливаем понемногу.
4. Спускаемся под автомобиль, проверяем нет ли подтеков.
5. Немного покатавшись, периодически проверяем уровень масла в коробке (оно не должно пропадать).
