Замена маслосъемных колпачков на ваз 2108, 2109, 21099

Сообщества › Клуб Любителей Классики (и не только) › Блог › Как заменить маслосъемные колпачки на ВАЗ-2107 своими руками

Внешним признаком износа маслосъемных колпачков (сальников клапанов) является кратковременное появление голубого дыма из выхлопной трубы при пуске двигателя после продолжительной стоянки или при торможении двигателем после длительного движения под нагрузкой. Причем, постоянное дымление обычно не наблюдается.

Также, косвенными признаками является увеличенный расход масла, замасленные электроды свечей зажигания, масляные подтеки на клапанах.

Аналогичные признаки наблюдаются и при соскакивании колпачков с посадочных мест направляющих втулок клапанов.Заменить колпачки можно без снятия головки блока цилиндров. Целесообразнее эту операцию проводить совместно с заменой деталей ГРМ или при плановой настройке тепловых зазоров клапанов.

Для этого нам понадобится:— Комплект маслосъемных колпачков Ø8 мм— Пара сухариков (не обязательно)— Установочная втулка (при наличии) или термоусадочная трубка Ø8-10 мм— Пруток оловянного припоя Ø7-8 мм или другого мягкого металла— Обрезок шнура или проволоки— Динамометрический ключ— Гаечные и торцовые ключи на 7,8,10,13,17— Рассухариватель клапанов— Цанговый съемник-оправка (желательно) или узкогубцы для съема колпачков— Оправка для запрессовки колпачков— Щуп 0,15 мм или рейка для настройки теплового зазора клапанов— Пинцет или магнитная отвертка— Отвертка, молоток

Итак, глушим двигатель и даем ему остыть. Снимаем крышку головки блока цилиндров и совмещаем метки ГРМ по верхней мертвой точке (ВМТ) 4-го цилиндра.

В этом положении поршни 1-го и 4-го цилиндров установятся в положение ВМТ, что исключит падение клапана в цилиндр при “рассухаривании” и облегчит его фиксацию оловянным прутком.

Ослабляем натяжитель цепи, отворачиваем гайку крепления и снимаем звезду распределительного вала вместе с цепью. Не допуская перескакивания цепи, связываем их вместе и фиксируем от падения в картер двигателя, чтобы не сбились фазы газораспределения.

Снимаем постель с распредвалом.

Откручиваем свечи, с помощью фонарика удостоверяемся, что поршень 1-го цилиндра находятся в верхнем положении. Преодолев усилие пружины, снимаем рокер (рычаг) клапана, а затем и саму пружину.С помощью подходящей торцевой головки наносим легкий удар молотком по верхней тарелке оттяжных пружин клапана для облегчения процесса “рассухаривания” в дальнейшем.

Вставляем оловянный прутик в свечное отверстие под клапан, надеваем рассухариватель и, продавливая тарелку, вынимаем освободившиеся сухарики пинцетом или магнитной отверткой. Затем снимаем рассухариватель, верхнюю тарелку с пружинами, а также опорную шайбу малой пружины.

С помощью цангового инерционного съемника легкими ударами бойка снимаем колпачок с направляющей втулки клапана. При отсутствии данного приспособления, в крайнем случае, можно воспользоваться узкогубцами.

Однако, работать следует очень осторожно, так как ими легко повредить направляющую втулку из хрупкой металлокерамики, что грозит внеплановым ремонтом головки

Протираем посадочное место, надеваем на стержень клапана установочную втулку (обычно идет в комплекте с колпачками) или подходящую по диаметру термоусадочную, чтобы не повредить рабочую кромку колпачка об выточку под сухари.

При значительном люфте и износе рабочих поверхностей направляющих втулок и стержня клапана желательно и необходимо тщательно обезжирить посадочные места, чтобы предотвратить соскальзывание колпачков с направляющих.

Надеваем колпачок и продвигаем до направляющей, предварительно смазав его рабочую кромку моторным маслом. Убираем установочную втулку, снимаем пружинку с колпачка, надеваем оправку и легкими ударами запрессовываем колпачок до упора, одеваем пружинку обратно.

Ставим пружины, тарелки и “засухариваем” клапан обратно, снимаем рассухариватель.После этого, пока поршень еще находится в ВМТ, вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Устанавливаем пружину и рокер на место.Аналогично меняем колпачки на втором клапане и на клапанах 4-го цилиндра. Затем, придерживая звездочку с цепью, проворачиваем коленчатый вал на 180°, а распредвал, соответственно, на 90° и заменяем колпачки 2-го и 3-го цилиндров. Для этого очень удобно использовать заднее колесо, вывешенное на 4-ой передаче.Заново выставляем коленчатый вал в положение ВМТ 4-го цилиндра и устанавливаем распредвал с звездочкой на место. Затяжку производим динамометрическим ключом с усилием 2,2 кгс·м согласно схеме затяжки.

После установки распредвала и натяжки цепи обязательно настраиваем тепловые зазоры в клапанах.Видео процесса:

Маслосъемные колпачки двигателя ВАЗ 2106

Маслосъемные колпачки или сальники клапанов, прежде всего, препятствуют попаданию лишнего масла в мотор. Деталь изготавливается из резины специального состава, которая со временем изнашивается, что приводит к пропусканию смазки. В результате расход масла увеличивается. Поэтому стоит более подробно разобраться, что же представляет собой эта деталь, как и когда производить её замену на ВАЗ 2106.

Для чего нужны

Конструкция силового агрегата имеет впускные и выпускные клапаны. Шток клапана постоянно контактирует с распредвалом, что приводит к образованию маслянистого тумана. Обратная часть впускного клапана расположена в зоне постоянного присутствия мелких капель топлива либо в области горячих выхлопных газов, что характерно для выпускного клапана. Правильная работа распредвала невозможна без смазки, но её попадание внутрь цилиндров является нежелательным процессом. При возвратно-поступательном движении клапана, масло с его штока снимается юбкой сальника.

Признаки износа

Во время работы двигателя клапаны подвергаются постоянному трению, а также агрессивному воздействию смазки и выхлопных газов. Это приводит к тому, что резина, из которой изготовлена трущаяся часть сальника, твердеет, рабочие кромки колпачка изнашиваются. Несмотря на высокое качество материала, деталь со временем приходится менять. Для того чтобы продлить срок службы колпачков, необходимо использовать качественное моторное масло.

О том, что сальники пришли в негодность и их пора менять, свидетельствуют характерные признаки:

• из глушителя появляется сизый дым;
• расход моторного масла увеличивается;
• свечи зажигания покрываются нагаром.

Видео: признак износа маслосъёмных колпачков

Когда менять и на какие

Когда маслосъёмные колпачки не справляются с возлагаемой на них функцией, в цилиндр начинает просачиваться масло. Однако по указанным признакам нельзя быть полностью уверенным в износе рассматриваемой детали, поскольку смазка в камеру сгорания может попадать также при повреждении или износе поршневых колец. Чтобы определиться, что именно нуждается в замене — кольца или сальники, необходимо понаблюдать за выхлопом во время движения автомобиля. Если при торможении двигателем резко нажать на педаль газа и из системы выхлопа появится характерный сизый дым, то это будет свидетельствовать об износе маслосъемных колпачков. Такая же ситуация будет наблюдаться после длительной стоянки машины.

Появление дыма при описанных действиях можно объяснить следующим образом: когда нарушается герметичность между штоком клапана и направляющей втулкой, масло попадает в цилиндры из головки блока. При износе поршневых колец или их залегании, мотор будет вести себя несколько по-другому.

Если в силовом агрегате есть проблема с поршневыми кольцами, то дым из глушителя будет появляться при работе под нагрузкой, т. е. при движении автомобиля с грузом, динамичной езде. Косвенно определить износ колец можно по снижению мощности, увеличению расхода топлива и появлению проблем при запуске мотора.

Разобравшись, как выявить износ маслосъёмных колпачков, остаётся выяснить, какие комплектующие поставить на ВАЗ 2106. Сегодня на прилавках автомагазинов предлагаются детали от разных производителей. Поэтому у владельцев транспортных средств возникает вполне логичный вопрос, какому из них отдать предпочтение? Дело в том, что среди качественной продукции, есть множество подделок. Для «шестёрки» можно порекомендовать установку маслосъёмных колпачков от Elring, Victor Reinz, Corteco и SM.

Замена маслосъёмных колпачков

Прежде чем приступить к замене клапанных сальников, необходимо подготовить инструмент:

• рассухариватель;
• пинцет;
• набор ключей;
• пруток оловянного припоя диаметром 8 мм;
• молоток;
• длинногубцы или магнитная рукоятка.

Далее можно приступать к процедуре ремонта в следующей последовательности:

1. Снимаем минусовую клемму с АКБ, воздушный фильтр и крышку клапанов.

Немного теории

Основная задача маслосъемных колпачков – уплотнение пары, клапан-направляющая. Дабы в камеру сгорания не попадало масло, которое совершенно там не нужно. К слову сказать, колпачки важны только на впускных клапанах, поскольку именно во впускном тракте образуется разряжение. В выпускном тракте у нас образуется избыточное давление, поэтому по большому счету маслосъемные колпачки играют там, скорее «декоративную роль». В этом плане отличились америкосы, иногда в полном комплекте прокладок на двигатель, ВООБЩЕ НЕТ колпачков на выпускные клапана. В старые, давние времена колпачки делались из резины, каучука и фторопласта. Сейчас материалы, уже сплошь синтетические. Самые популярные — это Акрил (рабочий температурный диапазон -40C до +180С) и Витон (рабочий температурный диапазон -40C до +250С). Второй материал более современный и служит более долгий срок. Выбор маслосъемных колпачков на наши клапана очень большой. Elring (Германия), Goetze (Германия), Victor Reinz (Германия), Corteco (Италия). Пару раз меня подвело качество колпачков и манжет, производителя Ajusa (Испания). После этого я их не рекомендую. Очень хорошее соотношение цена-качество у кировочепецкого бренда «резерв», но к сожалению очень трудно найти оригинальную продукцию. Иногда на форумах можно услышать фразу, я поставил на машину колпачки Audi или BMW. Это заблуждение, поскольку автопроизводители сами не производят данные артикулы, а делают заказы и закупают продукцию, как раз у вышеозначенных производителей резинотехнических изделий.

Доверься спецам: сколько стоит замена штатных маслосъемных колпачков на СТО?

По традиции первым шагом при устранении дефекта, связанного с повышенным расходом масла, идет смена уплотнителей клапанов. Только после этого, если должного эффекта не достигнуто, идет очередь маслосъемных колец на поршнях и далее по списку. Многие автолюбители считают, что первый этап ремонта не сложнее, чем установка тросика сцепления на ВАЗ 2110 в собственном гараже.

Почему лучше обратиться в сервис?

Правильная реализация всех этапов работы подразумевает наличие нескольких факторов:

• Досконально разбираться в устройстве мотора своего авто.
• Обладать определенным опытом выполнения слесарных работ.
• Иметь соответствующий комплект инструмента и оборудования.

Взять, к примеру, устройство для сжимания клапанных пружин – его не всегда можно найти в арсенале даже бывалого автомобилиста. Поэтому вопрос, сколько стоит замена неисправных маслосъемных колпачков, довольно популярен среди автовладельцев

Особенно важно учесть момент, когда ремонт выполняется автослесарем с низкой квалификацией или кустарным методом. В этом случае сальники могут потерять свои свойства еще на стадии установки

Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

• Качественное выполнение ремонтного процесса.
• Современное оснащение и инструментарий.
• Полный технологический комплекс выполняемых работ на любом виде авто.
• Сжатые сроки выполнения, не влияющие на качество ремонта.
• Предоставление гарантийных обязательств.

В случае возникновения непредвиденных обстоятельств мастера сервисного центра способны провести диагностику и реализовать следующий этап работ. При использовании специализированного оборудования СТО исключается распространенная проблема «сползания» уплотнителей с направляющей клапанной втулки.

Ориентировочные цены за смену сальников клапанов

Ценник за ремонтные работы зависит от модели автомашины и технологических нюансов. К примеру, цена за установку новых уплотнителей без съема головки блока цилиндров несколько меньше, чем аналогичная операция с демонтажем ГБЦ. Это вполне закономерно, так как трудозатраты по реализации съема головки блока цилиндров намного больше.

Автомобилю, имеющему солидный пробег, имеет смысл снять ГБЦ и притереть или поменять клапаны. Также рекомендуется провести дефектовку распредвалов и других элементов силового агрегата

Владельцам дорогих престижных иномарок стоит сразу принять во внимание, что стоимость замены неисправных маслосъемных колпачков на таких моделях намного дороже, чем, например, на Lada Vesta или на Renault Logan. По маркам авто в автосервисах за подобный ремонт средняя цена составляет:

• ВАЗ 2101-07 – 1500 рублей.
• Нива и Нива Шевроле – 1750 рублей.
• Иномарки в зависимости от сложности – 3500-12000 рублей.
• Мотор 8 клапанов – 1500 рублей.
• Мотор 16 клапанов – 4500 рублей.

Представленные цифры далеко не предельны. Если старенькую «десятку» можно восстановить за 1500-2000 рублей, то владельцу Audi TT придется выложить около 60 000. Замена сальников клапанов со съемом ГБЦ на моторах М54, М52, М56, М50 от BMW обойдется в сумму до 23 000 рублей. Такая же операция, но без демонтажа головки будет стоить уже 10 000 рублей. В любом случае цена за работу по смене расходников значительно ниже капремонта двигателя, который может стать итогом халатного отношения к состоянию уплотнителей.

Любой водитель легкового автомобиля с ДВС должен уметь различить признаки износа маслосъемных колпачков, так как в противном случае выработка и затвердевание клапанных сальников чреваты цельным рядом последствий. Если вовремя выявить проблему, то можно без особых проблем приобрести съемник для рассухаривания и произвести замену резинометаллических деталей даже без снятия головки.

Когда наступает время замены

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Это легко объяснить. Если износились колпачки, это приводит к попаданию масла в цилиндр двигателя. Если же были изношены или закоксованы кольца поршней, то мотор ведет себя немного по-другому. За автомобилем будет оставаться дым только при движении на подъем или при быстром разгоне.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Маслосъемные колпачки нива, немецкий производитель Goetze

МС колпачки Goetze С 2020 года я работаю с данным производителем, немецкой фирмой Goetze. В данный момент бренд входит в концерн Federal Mogul. Перешел на него по причине комплектности изделий. В каждой упаковке идут 2 защитных «презерватива», для одевания колпачков на клапан. А в коробочки Victor Reinz, их почему то класть перестали. Это было основной причиной, перехода с одного производителя на другого. Данные маслосъемные колпачки сделаны для клапанов с ножкой 8 мм, поэтому подходят для широчайшего спектра двигателей (ВАЗ, УАЗ, Газель). Опыт работы и статистика накопились по ним в очень большом объеме. По качеству все как должно быть – на морозе не дубеют, безболезненно купаются в бензине и горячем масле. В общем, делают то, что положено МС колпачкам. На данный момент может быть круче только японские колпачки NOK, но на данные клапана их продукции я не нашел. Наверное потому, что 8 мм клапан в японских двигателях, это мезозойская эра.

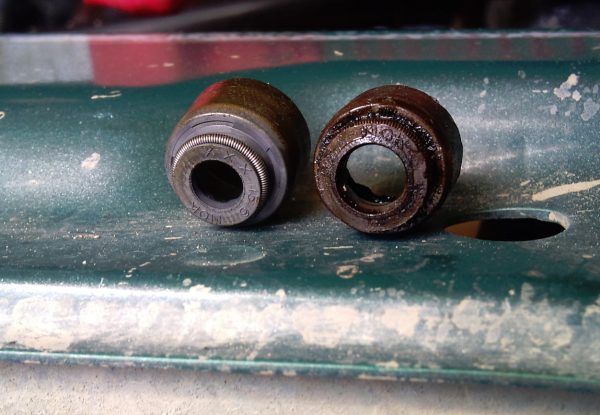

Маслосъемные колпачки — признаки износа

Коленчатый вал при работе мотора вращается на 500 об/мин на холостом ходу, а при езде — до 4500 об/мин. За каждую минуту клапаны проходят от 150 до 1200 тактов. Естественно, что на сальники приходится большая нагрузка. Кроме этого, на колпачок еще в высокой степени воздействует агрессивная химическая среда. Здесь на материал сальника воздействуют масло и горячие выхлопные газы.

Из-за таких нагрузок материал, из которого выполнена самая мягкая часть, становится более твердым. Затем происходит стирание рабочих кромок детали. В этом случае предстоит замена маслосъемных колпачков, двигатель можно также промыть или провести профилактику.

Однако не нужно думать, что сальники необходимо менять каждый год. Современные производители уже наладили культуру производства этих деталей. Замена необходима раз в 100 000 км. Но существуют моторы, где замену нужно производить чаще.

Какие имеют старые маслосъемные колпачки признаки износа? Здесь их видно даже внешне. Износ можно распознать по сизому дыму из выхлопной трубы. Он может появляться на некоторое время только при запуске двигателя либо при торможении мотора.

На такой детали, как маслосъемные колпачки, признаки износа в виде дыма — не единственный фактор.Второй признак — повышенный «аппетит» к маслу. При этом течей смазочной жидкости может и вовсе не наблюдаться. Если говорить приблизительно, то расход возрастет до 1 литра масла на 1000 км. Также еще одним признак — засаливание и замасливание электродов на свечах.

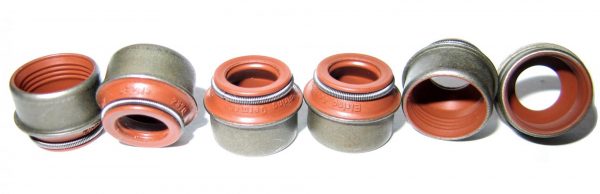

Маслосъёмные колпачки

Маслосъёмные колпачки (сальники клапанов) предназначены для герметизации клапана. Они задерживают излишки смазки (моторного масла), предотвращая их попадание в камеру сгорания.

Механической парой в ГБЦ являются стержень клапана и его направляющая втулка. Технологически состыковку этих деталей без зазора выполнить практически невозможно. Для уплотнения соединения и используются сальники клапанов. Качественный и исправный колпачок должен плотно сидеть на стержне клапана и пропускать лишь то количество масла, которое необходимо для нормальной работы системы.

Если раньше колпачки изготавливались из фторопласта, то сейчас при их производстве используется специальная армированная и маслостойкая резины. Верхняя часть колпачка прижимается к стержню клапана специальной пружиной.

На рынке представлены маслосъёмные колпачки различных производителей и марок, различающиеся по качеству, надёжности и долговечности.

После длительной эксплуатации двигателя маслосъёмный колпачок может разрушиться по причине:

• физического старения материала, из которого он изготовлен;
• потери первоначальной эластичности резины под влиянием масла и высокой температуры;
• расслоения материала.

Это приводит к попаданию избыточного количества смазки в камеру сгорания и увеличивает расход масла. Замена маслосъёмных колпачков на отечественных автомобилях производится обычно через каждые 80 тыс. км пробега. Последняя цифра может заметно увеличиться в результате:

• использования колпачков из современных качественных материалов;
• использования качественного оригинального моторного масла;
• недопускания перегрева двигателя;
• постоянного контроля уровня масла в двигателе.

Признаки выхода из строя маслосъёмных колпачков

Основными признаками неисправности сальников клапанов ВАЗ 2106 являются:

• повышенный расход масла (более одного литра на тысячу километров пробега);
• выхлопные газы светлого оттенка;
• масляный налёт на свечах;
• существенное снижение динамических характеристик двигателя;
• рост расхода топлива.

Подобные проблемы решаются заменой колпачков. Это довольно просто сделать своими руками.

Выбор маслосъёмных колпачков

До конца 80-х годов на все отечественные автомобили устанавливались колпачки производства Курского завода. Высоким качеством они не отличались, так как не выдерживали высоких температур, и их приходилось менять через каждые 30 тыс. км пробега. Затем был разработан новый резиноподобный материал (фторкаучук), из которого ведущие производители и стали изготавливать колпачки. Материал, из которого они сделаны, может отличаться цветом, но его основу должен составлять каучук (вторичный либо акрилатный), обеспечивающий долговечность детали.

Наличие примесей в материале колпачков приводит к их быстрому выходу из строя. Это касается в первую очередь подделок

Поэтому при покупке прежде всего следует обращать внимание на производителя и уметь идентифицировать оригинальные изделия. Стоимость и срок эксплуатации колпачков ведущих брендов примерно одинаковые

При замене колпачков ВАЗ 2106 можно порекомендовать продукцию следующих фирм:

1. Elring — немецкая фирма, производящая не только резиновые колпачки, но и ряд других деталей, и поставляющая свою продукцию более чем в 140 стран.
2. Glazer — испанская фирма с богатым прошлым, производящая колпачки, которые сертифицированы и соответствуют требованиям ISO9001/QS9000.
3. Reinz — немецкая фирма, изделия которой специалисты рекомендуют устанавливать на неизношенную пару «клапан — направляющая втулка».
4. Goetze — немецкая фирма, признанная автопроизводителями во всём мире. Начиная с 1987 года, Goetze является поставщиком качественных запчастей для автомобилей и судов, в том числе и маслосъёмных колпачков, изготовленных по инновационной технологии.
5. Payen и другие производители.

Качество оригинальных отечественных изделий значительно уступает иностранным аналогам. В любом случае выбор остаётся за автовладельцем, его пожеланиями и возможностями.

Замена маслосъёмных колпачков ВАЗ 2106

Для замены колпачков потребуется:

• специальный рассухариватель сухарей (крепежа) клапанов;

Порядок действий при замене маслосъёмных колпачков следующий:

1. Снимаем с ГБЦ клапанную крышку.
2. Снимаем распредвал и рокера.

Замена клапанов двигателя ВАЗ 2107

Необходимость замены клапанов ВАЗ 2107 возникает в следующих случаях:

• клапаны погнулись из-за перескочившей цепи ГРМ или в результате сильного износа штока;
• треснула тарелка;
• прогорел сам клапан.

Для ремонта потребуется приобрести новые клапаны и подготовить инструменты, используемые при замене маслосъёмных колпачков. Кроме этого, с двигателя необходимо снять ГБЦ. Это делается следующим образом:

1. Головкой на 10 отворачиваем крепёж ГБЦ.

Замена направляющих клапанов

Втулки клапанов (направляющие клапанов) предназначены для направления движения штока клапана. Благодаря точному прилеганию головки на седло происходит герметизация камеры сгорания. Корректная работа клапанов во многом зависит от исправности сёдел и направляющих, которые со временем изнашиваются и начинают негативно влиять на работу двигателя. В этом случае втулки и сёдла подлежат замене.

При сильном износе втулок увеличивается расход масла, выходят из строя маслосъёмные колпачки, и смазка попадает в цилиндры. В результате нарушается температурный режим работы двигателя, а на его отдельных частях образуется нагар. Основные признаки износа направляющих:

• увеличение расхода масла;
• появление шума в области ГБЦ.

Чтобы удостовериться, что неисправны именно втулки, нужно открыть капот и прислушаться к работе мотора. Если будут слышны нехарактерные звуки и шумы, то потребуется провести диагностику клапанов и их направляющих.

Для ремонта потребуется:

• молоток;
• развёртки на 8.022 и 8.028;
• оправка для выпрессовки и запрессовки втулок.

Замену втулок клапанов выполняют на снятой головке двигателя в следующей последовательности:

1. Молотком наносим удары по оправке и выбиваем направляющую клапана.

Замена седла клапана

Работа клапанов с сёдлами, как и всего двигателя, связана с воздействием высоких температур. Это может привести к образованию на деталях различных дефектов, таких как раковины, трещины, пригары. В случае перегрева ГБЦ возможно появление несоосности между втулкой клапана и седлом. В результате нарушится герметичность соединения. Кроме этого, по оси кулачка седло изнашивается быстрее, чем в остальных местах.

Для замены седло потребуется извлечь из посадочного места. Необходимый набор инструментов и оборудования может отличаться в зависимости от возможностей автовладельца:

• станок;
• электродрель;
• молоток;
• металлическая наставка;
• старый клапан.

Демонтаж седла можно произвести следующими способами:

1. С помощью станка. Седло растачивается и становится тонким и менее прочным. В процессе оставшаяся часть седла проворачивается и вынимается плоскогубцами.
2. С помощью электрической дрели. В патрон дрели зажимают абразивный круг небольшого размера, включают инструмент и врезаются в седло. В определённый момент деталь можно будет вынуть из-за ослабления натяга.
3. С помощью сварки. К седлу в нескольких местах приваривается старый клапан. Клапан вместе с седлом выбивается ударами молотка.

Установку нового седла производят в следующем порядке:

1. Для обеспечения необходимого натяга в 0,1–0,15 мм производят нагрев ГБЦ на газовой плите до 100 ˚С и охлаждение сёдел в морозильной камере холодильника в течение двух суток.
2. Запрессовывают седло в головку двигателя несильными ударами молотка через наставку.
3. После остывания головки приступают к зенковке сёдел.

Лучше всего нарезать фаску на станке. Жёсткое закрепление детали и центровка резца обеспечат высокую точность, которую невозможно получить при использовании ручных инструментов. Если такой возможности нет, можно использовать шарошки и дрель.

На седле нарезают три кромки фрезами с разными углами:

Последняя кромка является самой узкой. Именно с ней будет соприкасаться клапан. После этого останется только притереть клапана.

Видео: замена седла клапана

Притирка клапанов ВАЗ 2107

Притирка клапанов необходима для обеспечения герметичности камеры сгорания. Её выполняют не только после замены седла, но и при снижении компрессии в цилиндрах. Выполнить притирку можно следующими способами:

• на специальном станке;
• ручной фрезой;
• механическим способом.

Так как специальное оборудование можно найти только в автосервисах или механических цехах, в гаражных условиях наиболее распространённым является последний вариант. Для ручной притирки потребуется:

Притирают клапана в следующей последовательности:

1. Надеваем на клапан пружину и вставляем его шток во втулку.

Регулировка клапанов

В первую очередь, на карбюраторном автомобиле снимаем карбюратор и воздушный фильтр, а на инжекторном только патрубки, которые помешают снять крышку клапанов.

Затем откручиваем по периметру все гайки на 10 при помощи торцевого ключа, обязательно собираем шайбы в тару, чтобы не потерять, поскольку они достаточно специфичны. Конечно, можно потом и приобрести их в магазине, но это может значительно затянуть процесс работы.

Теперь берем кривой стартер или ключ, затем вращаем коленвал по часовой стрелке до того момента, пока метка на шкиве не совпадет с последним по ходу отливом на лобовой крышке. Этим действием мы установили поршни первого и четвертого цилиндров в верхнюю мертвую точку. Именно в этот самый момент клапана в данных цилиндрах должны быть полностью закрыты, соответственно именно в таком положении проводится регулировка.

Двигатель ВАЗ 2106 работаем по схеме 1-3-4-2. То есть, когда поршни первого и четвертого цилиндров находятся в верхних мертвых точках, поршни третьего и второго находятся в нижних.

Итак, после того, как мы выставили поршни как надо, приступаем к регулировке клапанов. Определить те, что нам нужны, можно простым покачиваем коромысел — будет слышно легкое постукивание. Нам нужны клапаны 8 и 6, считаем от переда автомобиля.

Для регулировки вставляем щуп между кулачком распредвала и коромыслом. Если щуп входит с натягом, и выходит так же, то регулировать ничего не надо. Если он легко проходит, то надо открутить контргайку и выкрутить регулировочный болт. В это время, пока выкручиваем, ерзаем щупом, чтобы поймать оптимальное положение.

После того, как оно определено, затягиваем контргайку

Очень важно следить, чтобы регулировочный винт не крутанулся ни на градус. В любом случае, надо проверить

Для этого снова ерзаем щупом. Если это невозможно, или на оборот, щуп передвигается без усилий, повторяем процедуру.

В этот момент, если посмотреть на шестерню распределительного вала, метка на ней совпадает с отливом на корпусе распредвала. Так вот, это самый лучший ориентир, потому что коленвал надо будет провернуть ровно на 180 градусов, распредвал же сделает поворот на 90 градусов. Проводим регулировку 4 и 7 клапана. Далее проворачиваем коленвал снова и проводим регулировку клапанов в соответствии с таблицей.

Обсуждать сборку смысла нету

Единственное, на что стоит обратить внимание — это на плоскость плиты крышки клапанов. Со временем ее продавливает шайбами, поэтому требуется правка

Если видны углубления в местах затяжки, то ее надо править на наковальне.

Какие Маслосъемные Колпачки Лучше На Ваз 2107

18

Масляные крышки скребка (другими словами, уплотнения клапанов) доступны практически на всех современных автомобилях. Их отказ, даже если не все, гарантирует владельцу автомобиля массу проблем. Это не только чрезмерный расход масла, но и повреждение поршня. В этой статье мы тщательно ответим на следующий вопрос. как поменять сальники клапанов на ВАЗ 2107.

Уплотнения штока клапана установлены в головке блока цилиндров на направляющих втулках клапана. Они изготовлены из специальной жиронепроницаемой резины, которая также может выдерживать самые высокие температуры двигателя. Уплотнение представляет собой железную основу в виде цилиндра, покрытого специальной резиной. На рабочей кромке для улучшения характеристик имеется пружина для более плотного прилегания к клапану.

Советы! Это наиболее идеально, если материал, из которого изготовлены крышки, изготовлен из акрилата или переработанной резины. Покупка неисправных заглушек приведет к их быстрому выходу из строя и ремонту.

Симптомы повреждения уплотнения штока клапана

Признаками необходимости замены сальников клапанов являются:

1. увеличение потребления масла;
2. серый дым и сажа из выхлопной трубы;
3. сажа на свечах.

Естественно, такие симптомы могут указывать на другие неисправности, такие как сильный износ поршня или появление колец, и зажигание установлено неправильно (в моделях карбюратора). Но все это определяется экспериментальным методом. Износ поршня можно оценить путем определения сжатия цилиндра.Рекомендуется заменять уплотнения штока клапана через 30 000 км в книге ремонта и обслуживания автомобиля.

Инструменты для ремонта

Для ремонта будет полезен следующий инструмент:

1. набор ключей;
2. съемник клапана;
3. пинцет (удалить панировочные сухари);
4. съемник крышки скребка;

Замена сальников клапанов

Перед заменой уплотнений штока клапана необходимо:

1. отсоедините трос акселератора и дыхательный шланг, чтобы они не мешали работе;
2. вывернуть свечи зажигания;
3. снять крышку головки;
4. поверните коленчатый вал, поместите знак на звездочку распределительного вала на корпусе;
5. откручиваем и снимаем звездочку с распредвала;
6. снимите распределительный вал вместе с корпусом подшипника;
7. починить звезду и цепь;
8. стрелять рокером.Мы начинаем с первого цилиндра, потому что он находится в верхней мертвой точке.
9. Вставьте оловянный стержень под один из клапанов в отверстие от свечи, чтобы он не упал;

Порядок работы цилиндров на ВАЗ 2107 1-го, 3-го, 4-го, 4-го, 2-го, при вращении смотрят на цепь с звездочкой распределительного вала.

Если у вас нет средства для снятия крышки, вы, конечно, можете сделать это с помощью отвертки, но будьте очень осторожны и снимайте без применения силы. Клапанные вставки изготовлены из чугуна и очень тонкие в верхней части посадочной площадки.

Итак, узнайте у продавцов, из чего сделаны уплотнения штока клапана, не экономьте на таких мелочах и будьте осторожны при ремонте. Итак, эта статья содержит пошаговую сводку, которая поможет вам понять, как заменить уплотнения штока клапана для Vaz 2107.
