Замена стойки своими руками: этапы и пошаговое описание как заменить стойки амортизаторов (105 фото и видео)

Содержание:

Монтаж нового изделия

Устанавливают новый узел или после его ремонта в обратной последовательности. Перед этим тщательно очищают его корпус от грязи или других посторонних предметов металлической щёткой. Очищенный корпус желательно покрыть защитной краской от возможного появления очагов коррозии. Таким же образом обрабатывают проушины установки передних стоек.
Далее проверяют элементы крепежа, внимательно осматривают резьбовую часть болта и гайки, она должна быть полноразмерной, без видимых повреждений. Если что-то будет обнаружено, крепёж лучше заменить новыми деталями. В первую очередь совмещают и закрепляют верхнюю точку крепления. Далее домкратом приподнимают подвеску, совмещают нижнюю точку и устанавливают крепёжные детали в проушины. Гайки затягивают ключом, а момент затяжки проверяют динамометрическим ключом.

Диагностирование амортизаторов

Поездка на машине, у которой вытекло из амортизаторов масло, не очень приятна. Первый признак того, что стойкам нужен ремонт, можно увидеть, взглянув на их корпус. Если имеются подтеки масла в районе крепления пыльника, то сальники пришли в негодность. Чем меньше жидкости в конструкции останется, тем хуже работа стоек. Автомобиль станет неуправляемым при езде по кочкам, его просто будет бросать в сторону. А если проехали небольшой неровный участок, то кузов продолжит некоторое время гулять из стороны в сторону, раскачиваясь на пружинах.

Если стойки пришли в негодность, то у вас остается одна деталь, которая влияет на качество хода. Это пружины, которые никаких полезных качеств не несут в себе при вытекании масла из амортизатора. Чтобы удостовериться наверняка, что стойки приказали долго жить, качните сторону машины, придавите ее к земле резко, как можно сильнее. И когда она будет находиться в нижнем положении, отпустите, дав свободно качаться. При исправных амортизаторах должно быть максимум три движения кузова. Если больше, то имеет место поломка стойки.

Проверка амортизаторов после замены

Необходимо выполнить пробную поездку. Попросите напарника послушать наличие посторонних звуков при движении. Совершите поездку по неровной дороге с небольшой скоростью. Закройте окна и при отсутствии посторонних шумов прислушайтесь к работе подвески. Если вы заметили нарушения в режиме работы (усилие при повороте руля, увеличение жёсткости амортизаторов), проверьте момент затяжки креплений. Осмотрите стойки — не цепляются ли они за другие детали. Проверьте прямолинейность положения кузова. Если амортизаторы установлены правильно, машина должна стоять ровно.

Крен на одну из сторон говорит о том, что либо монтаж проведён неверно, либо вы заменили не обе стойки на оси, а лишь одну

Если дифферент изменился, вы установили стойки, не соответствующие параметрам автомобиля. Вторая причина — амортизаторы на другой оси также вышли из строя. Проверьте положение подвески на соответствие заводским параметрам.

Автолюбитель с небольшим опытом обслуживания автомобиля вполне может поменять амортизаторы самостоятельно. Специальных стендов, приспособлений и оборудования для этого не требуется. Что касается обязательной процедуры установки развала/схождения — это утверждение и верно, и нет. Амортизаторы не имеют прямого отношения к углам установки колёс, и замена стоек не может повлечь за собой изменение правильных установок.

С другой стороны — вспомните, когда вы последний раз проходили эту процедуру. Имеет смысл после установки «свежих» амортизаторов проверить общее состояние подвески. К тому же длительная эксплуатация автомобиля с изношенными амортизаторами могла повлиять на углы установки колёс, и поэтому сход-развал может быть вполне разумным решением.

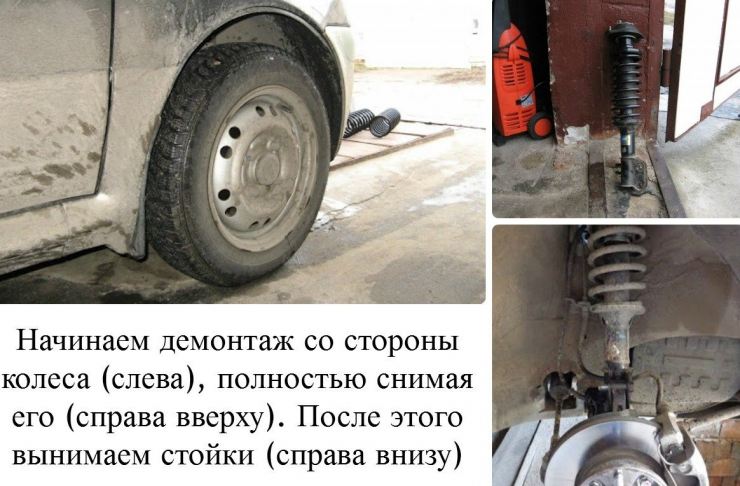

Демонтаж амортизаторов

Ремонт стоек амортизаторов начинается с их демонтажа. Снятие амортизаторов обычно не вызывает проблем. Разве что крепежные детали заставляют автомобилиста громко ругаться и прибегать к кардинальным мерам («болгарка» или газовый «резак»).

Но чаще всего бывает достаточно очистить гайки и болты от песка и грязи, а затем обработать их жидкостью WD-40. Через 20-30 мин можно приступать к демонтажу.

Вот несколько моментов, которые стоит учитывать при снятии амортизаторов для их последующего ремонта или замены:

  • Зачастую, ту часть машины, где снимается амортизатор, приходится вывешивать при помощи домкрата. Обязательно следует установить упоры под порог или днище, чтобы автомобиль случайно не сдвинулся во время ремонта.

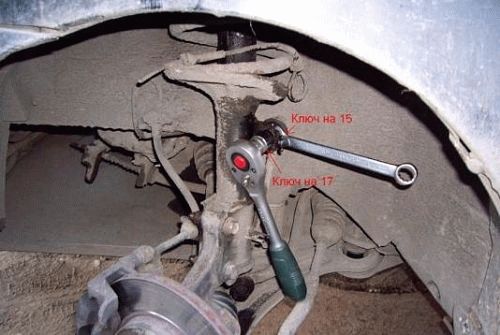

  • Для лучшего доступа к нижним крепежным элементам амортизатора нужно снять соответствующее колесо.
  • Верхние точки крепления стоек в большинстве машин, как правило, находятся под капотом и в багажнике.

В переднеприводных автомобилях при снятии стойки придется больше поработать. Сложность работы зависит от вида амортизаторной стойки.

  1. Разборные конструкции амортизаторов отличаются более сложным демонтажем стойки. Чтобы снять такой узел, придется откручивать ступичную гайку и снимать стойку вместе со ступицей.
  2. Неразборные амортизаторы имеют более простую конструкцию стойки. В нижней точке амортизатор вставляется в чашку, где крепится одним или двумя болтами.

Верхнее крепление у обоих видов стоек обычно находится под капотом (у передних амортизаторов) и в багажнике (у задних). Здесь нужно будет окрутить всего две гайки.

Амортизаторные стойки переднеприводных автомобилей, как правило, извлекаются вместе с пружинами.

Установка своими руками новых, после разбора или ремонта

Производится в обратной последовательности.

  1. Тщательно очищаем проушины крепления. При необходимости удаляем коррозию и красим повреждённые места.
  2. Проверяем состояние крепёжных болтов. При наличии проточек, трещин и коррозийных раковин меняем на новые.
  3. При монтаже совмещённых стоек (пружина + амортизатор) устанавливаем стяжку пружины.

  4. Закрепляем верхнюю чашу (проушину), не затягивая гайку до упора.
  5. При помощи домкрата совмещаем нижнюю проушину со стойкой.
  6. Закручиваем крепёж, не затягивая его.
  7. Устанавливаем колесо, опускаем автомобиль в транспортное положение или выставляем рычаг подвески в типичный для движения уровень.
  8. Затягиваем все гайки с помощью динамометрического ключа.

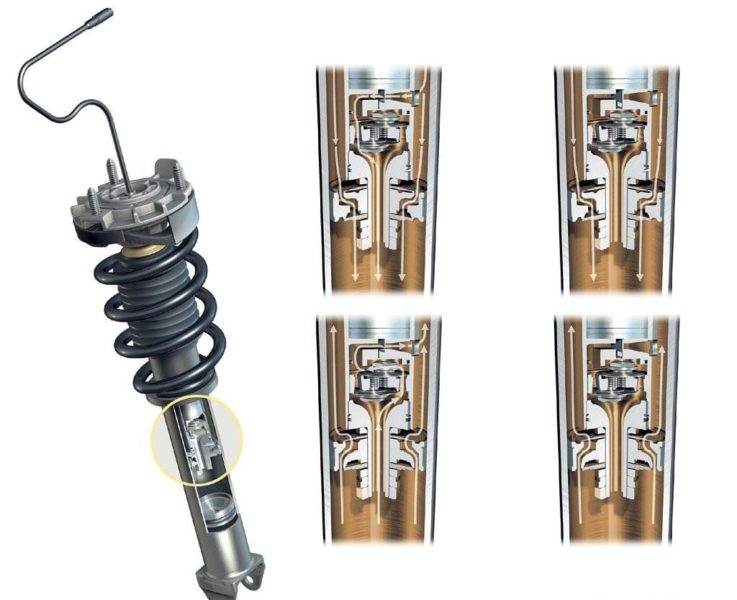

Как работают амортизаторы

По конструкции это устройство напоминает камеру, внутри которой жидкость или сжатый газ. Через них и перемещается поршень с отверстиями. Когда его ход невелик, камера наполняется посредством перепускных клапанов. В этом случае амортизатор никак не влияет на работу подвески. Но как только обнаруживается препятствие в виде, например, ямки, появляется сила, которая медленно тянет шток вверх. При этом ее значение тем больше, чем выше скорость. В итоге уже после преодоления неровности по инерции амортизатор все еще удерживает колесо в «подвешенном» состоянии и водитель, пассажиры почти не ощущают провала подвески. При наезде на бугорок, шток начинает быстро утапливаться, а после проезда препятствия медленно возвращаться на место.

Предназначение амортизаторов

Основная функция амортизаторов заключается в удерживании транспортного средства на дороге при любом состоянии дорожного покрытия. За счёт стоек не теряется управление при наездах на неровности, что обеспечивает комфортную езду. Также передние и задние стойки не позволяют автомобилю сильно крениться при вхождении в резкий поворот.

Как задняя, так и передняя амортизационная стойка ВАЗ 2108, 2109, 21099 состоят из двух элементов — самого амортизатора и смягчающей пружины. Амортизатор представляет собой цилиндрическую трубу с гладкими внутренними стенками, заполненную рабочей жидкостью. В ходе движения автомобиля пружина не даёт амортизатору опускаться на слишком низкую высоту.

Элементы передней подвески: 1 — защитный колпак; 2 — ограничитель хода сжатия опоры; 3 — верхняя опора стойки; 4 — подшипник верхней опоры; 5 — верхняя чашка пружины; 6 — пружина передней подвески; 7 — регулировочный болт; 8 — эксцентриковая шайба; 9 — защитный кожух; 10 — буфер хода сжатия

Опасность несвоевременной замены амортизаторов

Обычно, амортизатор отказывает не сразу, а постепенно, со временем ухудшаются его демпфирующие свойства. Водитель не может почувствовать протекающие изменения и просто привыкает к неправильной работе подвески. Неисправности в работе амортизатора становятся заметны тогда, когда автомобиль начинает раскачивается на кочках и приходится прикладывать дополнительные усилия, чтобы сохранить контроль над машиной. Также, при выходе из строя амортизатора может появиться визг покрышек и периодическое включение системы АБС, что в дальнейшем, может привести к неравномерному износу шин и других деталей подвески.

Неисправность стойки атомизатора негативно сказывается на сцеплении с дорогой, особенно на неровной дороге, например, когда из-за поломки колесо какое-то время не соприкасается с дорожным покрытием после наезда на кочку. Посчитано, что нерабочая стойка амортизатора среднестатистического автомобиля может увеличить тормозной путь на 5-10 метров при скорости в 90 км/ч. Также, увеличивается начало появления эффекта аквапланирования на мокрой дороге, примерно на 10-15 км/ч. Все это сильно уменьшает безопасность движения и увеличивает риск попадания в ДТП.

Нерабочий амортизатор также может повлиять на работу электронных систем автомобиля, таких как: ABS, ESP и др. Данные системы рассчитаны на работу подвески с заводскими настройками, поэтому выход из строя амортизатора может способствовать некорректному отклику электронного блока управления на сложившиеся дорожную ситуацию. Все это может привести к увеличению тормозного пути и ухудшению управляемости.

Другие категории

  • Замена сцепления
  • Замена масла в АКПП
  • Замена масла в вариаторе
  • Экспресс замена масла
  • Замена масла в двигателе
  • Развал-схождение
  • Плановое ТО
  • Замена колодок
  • Замена тормозной жидкости
  • Замена жидкости ГУР
  • Ремонт ГУР
  • Ремонт тормозной системы
  • Чистка дроссельной заслонки
  • Замена сальника
  • Диагностика ходовой части
  • Ремонт ходовой части
  • Замена рулевых тяг и наконечников
  • Замена рычагов подвески
  • Замена шаровых опор
  • Замена стоек
  • Замена стоек стабилизатора
  • Замена опорных подшипников
  • Замена ремня ГРМ
  • Замена цепи ГРМ
  • Диагностика автокондиционера
  • Ремонт автокондиционеров
  • Заправка автокондиционеров
  • Промывка
  • Ремонт и обслуживание спецтехники
  • Ремонт грузовых авто
  • Ремонт автобусов
  • Ремонт мотоциклов
  • Компьютерная диагностика автомобиля
  • Компьютерная диагностика двигателя
  • Автоэлектрик
  • Ремонт квадроциклов

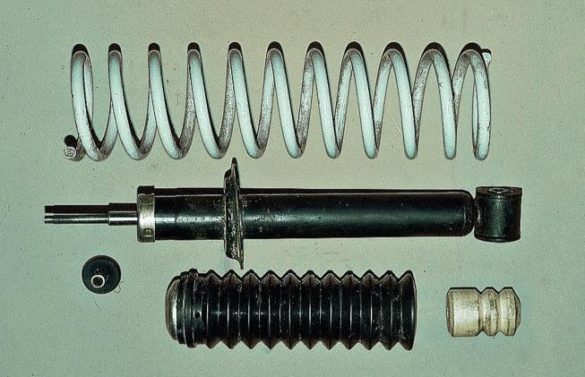

Дефектовка и ремонт: что делать с пружинами, пыльником и пр.

Проверяем все компоненты на предмет износа, механических повреждений, зазубрин. Особенно тщательно осматриваем полированные поверхности внутренней стенки цилиндра и штока. Резиновые уплотнительные кольца, сальники, прокладки имеет смысл заменить в любом случае. Даже если на них не видны следы износа, мягкая резина под воздействием масел теряет свойства. Если вы разобрали амортизатор, потратьте небольшую сумму на расходники.

Если вы тщательно промоете все компоненты амортизатора, считайте, половина работы сделана. Мелкие частицы дорожной грязи или продукты износа металлических частей нарушают работу клапанов штока. Закоксованные отложения следует удалять с помощью сильнодействующих растворителей.

Затем проверьте остальные элементы стойки: пружину, демпфирующую подушку, пыльник амортизатора.

Не все детали подлежат ремонту, некоторые придётся заменить на новые

Трещины и отверстия в резиновых деталях не ремонтируются, только замена.

Ниже представлены более частные случаи ремонта деталей стоек и варианты его исполнения.

Как заменить амортизаторы передней стойки

Подвеска автомобиля в процессе эксплуатации подвергается серьезным нагрузкам, которые приводят к износу и поломке ряда составных элементов. Чаще выходят из строя демпфирующие составляющие – амортизаторы, задача которых – гашение колебаний пружины.

Последствия неисправности амортизаторов серьезны – сильно ухудшается управляемость машины, и она начинает «плавать» по дороге, особенно после прохождения неровностей, увеличивается тормозной путь, и все это сопровождается сильными стуками подвески. Дополнительным признаком поломки амортизаторов является появление масляных подтеков на корпусе.

Амортизаторы – неремонтируемые элементы подвески, и в случае неисправности они заменяются. Примечательно, что из-за большей нагрузки чаще изнашиваются и требуют замены передние амортизаторы.

На авто используется несколько типов передней независимой подвески, отличающихся по конструкции, что влияет на алгоритм работ по замене изношенных демпферных элементов. Но наибольшее распространение получила подвеска «МакФерсона», она используется на большинстве легковых автомобилей.

Этот тип подвески конструктивно прост, но при этом технология замены амортизаторов в ней наиболее трудоемкая, по сравнению с другими подвесками. Все из-за того, что демпфирующий элемент в ней входит в состав амортизационной стойки, которая помимо амортизатора в себя включает пружину, корпус, опоры, и все это собрано в единую конструкцию. Поэтому для замены необходим специальный инструмент.

Что подвергается замене

А теперь о том, что нужно приобрести в магазине, чтобы сделать замену стоек на переднеприводном автомобиле. В первую очередь, конечно же, это сами стойки. Вы сами выбираете, какие передние стойки лучше – те, которые устанавливают с завода, либо же зарубежного производства. На этот счет сказать можно лишь то, что стоковые детали, как правило, работают эффективнее и дольше. Причина кроется в том, что они рассчитаны на использование именно в этом автомобиле и с определенными нагрузками. Поэтому не стоит испытывать судьбу и экспериментировать с установкой элементов неизвестного производителя.

Также не помешает и новая опора передней стойки. Обязательно устанавливаете новые пыльники, отбойники. Кроме того, даже болты, которыми произведен крепеж стойки к ступице колеса, нужно ставить новые. На них накручиваются гайки с пластиковым фиксатором резьбы

Обратите внимание, что верхний болт оснащен эксцентрическими шайбами. С их помощью в дальнейшем будет делаться процедура регулировки развала колес

И при необходимости следует поменять шаровые опоры, наконечники рулевых тяг, поэтому их тоже нужно будет заранее приобрести. Если же шаровые в нормальном состоянии, а повреждения только на пыльнике имеются, то замените его.

Инструкция

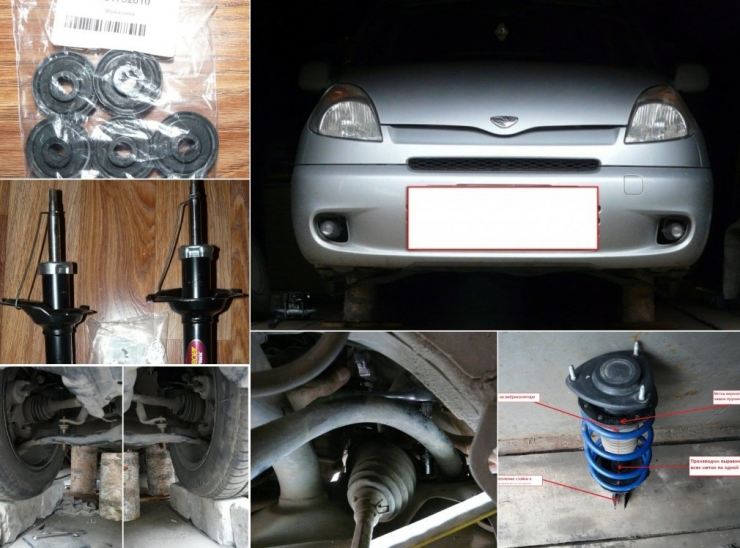

Рассмотрим замену стоек на Hyundai Getz своими руками. Последовательность шагов следующая:

  • Обеспечить доступность верхней стоечной опоры.
  • Снять заглушку и чуть открутить гайку которой стоечный шток крепится к верхней опоре.
  • Ослабить крепление колеса и приподнять авто при помощи домкрата. Установить специальную страховочную подпорку.
  • Снять колесо. Пройтись щёткой по резьбе шарнира стабилизатора и всем крепежам. Промазать всё ВД-40.
  • Отвернуть гайку, которой фиксируется шарнир, а также винт, фиксирующий тормозной шланг.
  • Извлечь болты, соединяющие кулак и стойку, и вытащить втулку.
  • Отвернув гайки, снять стойку в комплекте с опорой и пружиной.
  • Сжав пружину, открутить гайку до конца и снять всю конструкцию.
  • Оценить состояние пыльника и отбойника. При неисправности осуществить замену.
  • Надеть на шток новой стойки отбойник и пыльник.
  • Переставить прокладку под пружину со старой детали.
  • Надеть пружину на стойку, установить чашку с опорой и закрутить гайку штока.
  • Снять с пружины стяжки и, вставив шпильки, прикрутить гайками.
  • Протянуть крепление стойки снизу и поставить на место колесо.
  • Убрать страховочную подставку и опустить приподнятый край автомобиля.
  • Протянуть крепление колеса, закрутить гайку штока и гайки на шпильках.

Прокачка амортизатора

Перед сборкой стойки желательно прокачать амортизатор. Именно ЖЕЛАТЕЛЬНО, а не обязательно. Если Вы забыли это сделать, то это не грех и можно это пережить

Амортизатор самостоятельно прокачается в процессе эксплуатации. А прокачивать его необходимо по двум причинам:

  1. Чтобы проверить его исправность
  2. Чтобы не повредить амортизатор при опускании авто с домкрата или подъемника. Если опускать плавно, то ничего не случится. А если по какой-то причине автомобиль резко станет на колеса, то непрокачанный амортизатор может испортится.

Чтобы прокачать амортизатор, его необходимо перевернуть и поставить на шток. Предварительно лучше накрутить гайку, чтобы не испортить резьбу.

Нажимаем на амортизатор и плавно утапливаем шток. Удерживаем шток вдвинутым и переворачиваем амортизатор. Отпускаем шток и ждем, когда он полностью выйдет.

Затем плавно нажимаем на шток и вдавливаем его до конца. При этом шток может двигаться рывками. На данном этапе в этом нет ничего страшного.

Теперь отпускаем шток и ждем, пока полностью выйдет.

Снова утапливаем шток. Сейчас он должен идти уже без рывков. Если есть рывки и провалы, значит амортизатор неисправен.

Если провалов, рывков и посторонних шумов нет, тогда проделываем утапливание/отпускание штока еще раз.

В четвертый раз шток утапливаем рывками. Провалов и посторонних звуков быть не должно. Если это так, тогда отпускаем шток и стойку больше не переворачиваем! Она теперь всегда должна находиться в вертикальном положении!

И приступаем к сборке стойки.

Устанавливаем резиновую прокладку

А затем пружину. Следим за тем, чтобы начало витка пружины стало на свое место на стойке. (там имеется характерный выступ и ошибиться очень сложно)

Устанавливаем отбойник

Пыльник

Чашку пружины

Проверяем себя при помощи прута или электрода. В чашке пружины и в самом амортизаторе имеются отверстия. Продеваем в них электрод и смотрим. Они должны быть строго друг напротив друга

Промазываем антикором

И одеваем опору:

  • Она должна четко установиться на проточку на штоке!
  • Опора имеет форму треугольника. Спиленной частью она должна быть установлена к отверстию, куда мы вставляли электрод!

Теперь еще один важный момент. На стойках Каяба на штоке нет граней под головку на 9 мм, как на родных стойках. Там имеется просто проточка

Поэтому для этого штока удобно использовать спец ключ для стоек

Одеваем ключ на гайку

И вставляем среднюю часть ключа

Теперь дело не хитрое. Удерживаем среднюю часть ключа (удобно вставить вороток в пропил и удерживать его), а наружную часть ключа вращаем трубным ключом, заворачивая гайку.

После этого наша стойка готова к установке на автомобиль.

Установить ее вполне реально самому без проблем. Может показаться, что это сложно и неудобно, но на самом деле процедура проходит без проблем.

Примечание. Три гайки крепления опоры в багажнике лучше обтягивать, когда автомобиль уже стоит на колесах. Так желательно обтягивать все резинометаллические узлы.

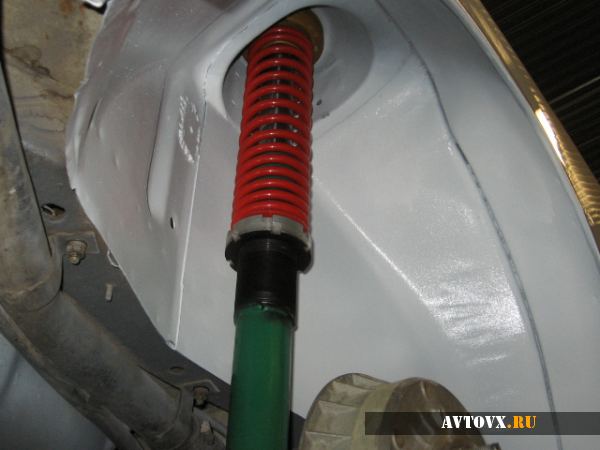

Вот установленная новая стойка. Резьба защищена при помощи Мовили и автопластилина. Подробно об этом написано и показано на странице Защита резьбы от коррозии

На противоположной стороне все процедуры аналогичны

Демонтированная стойка с противоположной стороны

Готовый результат

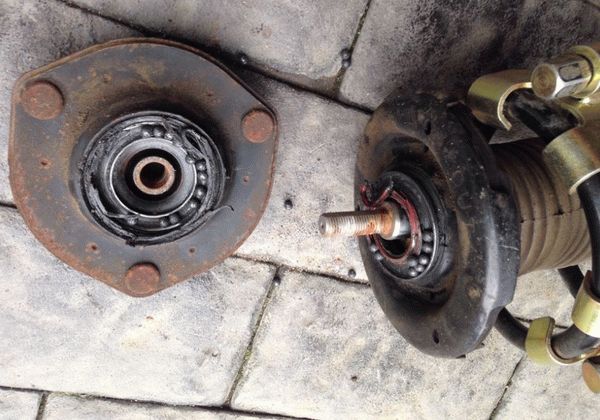

Замена подшипника отдельным элементом

Если сама опора в порядке, а неисправность касается только подшипника — его можно заменить отдельно. Для этого снимаем стойку с опорой (процесс описан выше) и разбираемся с ней отдельно.

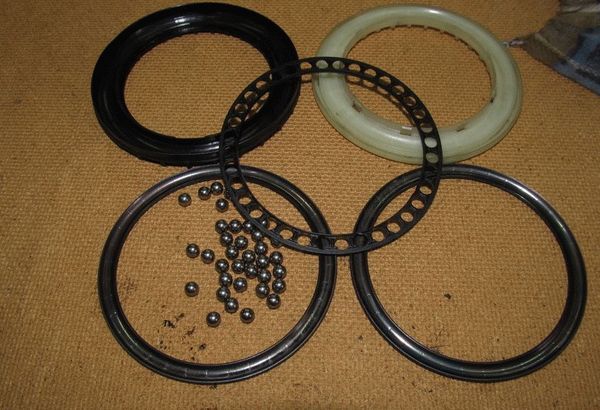

Разобрав опору (конструкция у всех разная, но принцип примерно одинаков), делаем ревизию подшипника. Как правило, шарики изношены неровно, имеются задиры на обойме, разрушены сальники.

Возможно, что проблему дастся решить малой кровью

Несмотря на то что опорные подшипники, как правило, разбираются и можно получить доступ к отдельным компонентам, ремонтировать их не имеет смысла.

Вряд ли выгодно копаться с составными деталями опорного подшипника, пытаясь их отремонтировать

Во-первых — сам подшипник отдельно от опоры не так дорого стоит.

Во-вторых — это ответственный узел, поэтому замена шариков или сальников кустарным способом ни к чему хорошему не приведёт. Поэтому — однозначная замена.

Парно менять подшипники или нет — не существует единого мнения. Обычно парная замена производится больше из-за перестраховки. Опытные работники СТО определяют эту необходимость, исходя из общего состояния подвески автомобиля. Бывает и так, что менять второй подшипник нецелесообразно — зачем выкидывать хорошо работающую деталь?

Восстановление

Сначала демонтированное устройство нужно промыть, затем внимательно осмотреть. Если имеются трещины, замятия, ремонт амортизатора смысла не имеет: его лучше отправить в утиль и купить новый. Целый корпус предполагает дальнейшую проверку: потяните шток вверх и втолкните вниз – если имеется люфт, заедание, запчасть замените. Амортизатор бывает двух типов, разборка каждого из них имеет свои особенности:

  • двухтрубный: вытащите шток полностью, чтобы получить доступ к крепежной гайке, которая откручивается специальным ключом;
  • однотрубный: наверху имеется защитный колпак, который необходимо сбить, а затем отвернуть фиксирующую гайку, чтобы достать шток вместе с цилиндром или картридж.

Особенности

Если амортизатор масляный, необходимо слить масло из цилиндра, для чего нажмите на клапанную пружину. Потом сбейте втулку, достаньте шток с поршнем, снимите клапан с другой стороны цилиндра. Если устройство газовое или со сменным картриджем, просто открутите фиксирующую гайку и поставьте новый.

Методы восстановления

Есть два способа: первый заключается в полной замене штока вместе с цилиндром на новый картридж, второй подразумевает замену деталей устройства. Здесь стоит остановиться подробнее, т. к. в первом случае финансовые затраты будут больше в 5-10 раз (все зависит от модели авто) больше. Для самостоятельного восстановления амортизатора с полной разборкой необходимо приобрести ремкомплект.

 Для разборки изделия открутите гайку крепления и вытащите поршень. Далее:

  • замените сжимающий клапан, который устанавливается вдавливанием рукой;
  • поставьте поршень и направляющую втулку;
  • залейте масло (можно использовать старое, если оно чистое и прозрачное) – гидравлическую жидкость для АКПП, ГУР либо российское средство АЖ-12Т.

Вдавите шток в цилиндр и залейте жидкость объемом 200-250 мл. Далее медленно вставляйте цилиндр, одновременно вытягивая шток, чтобы масло проникало в полость, а не вытекало наружу. Когда цилиндр полностью вставлен, несколько раз вытащите и вставьте обратно шток: это даст возможность маслу полностью заполнить корпус. Потом заверните гайку и опять прокачайте амортизатора 4-5 раз.

На двухтрубном устройстве все вышеперечисленные процедуры по восстановлению необходимо проводить с надеванием верхней трубы на нижнюю. В ходе процесса давите ее вниз, удерживая шток на месте. Далее нужно прокачать устройство и затянуть гайку.

 Особенности установки амортизаторов на ВАЗ2108-15

Все операции по восстановлению работоспособности ничем не отличаются от описанных выше. Но перед установкой амортизаторы необходимо хорошо прокачать (это относится и к новым изделиям), иначе они не будут полноценно работать. Как это сделать?

Прокачка масляного амортизатора

  • поставьте устройство штоком вниз и вдавите шток до упора;
  • придерживайте амортизатор в таком положении пару-другую секунд;
  • не отпуская штока, переверните деталь и выдержите в сжатом положении 5-6 секунд, чтобы вышел воздух;
  • выдвиньте шток полностью, сделайте паузу в 2-3 секунды и повторите операцию 5-6 раз.

 Прокачка газового амортизатора

  • переверните изделие штоком вниз;
  • медленно вдавите шток и в таком положении оставьте деталь на 5-6 секунд;
  • переверните изделие и выдержите 5-6 секунд;
  • выдвиньте шток до упора;
  • переверните амортизатор и повторите процедуру 3-4 раза.

Принцип работы передних стоек

Чтобы разобраться с тем, как функционируют стойки амортизаторов передние транспортного средства, условно мх стоит разделить на два главных конструкционных элемента – пружину и амортизатор. Именно они приводят весь механизм в действие.

Пружина

Главный элемент данной детали предназначен для нивелирования самых разных дефектов современного дорожного покрытия. Также он необходим для снижения активности вибрации, которая в процессе передвижения отражается на кузове. При перемещении по сильно разбитой дороге именно благодаря пружине водитель чувствует только плавное раскачивание автомобиля. пружина забирает на себя самые мощные толчки, то есть полностью их гасит.

Металл, из которого производится пружина, должен обладать оптимальной упругостью. Обычно используется такая сталь, которая оптимально подходит для определенной марки транспортного средства, его веса и общей специализации.

Пружина устанавливается одной стороной в специальной чашке стойки, а другой частью проходит через резиновую проставку, которая, в свою очередь, упирается в кузов.

Амортизатор

Это сама стойка, которая, если сравнивать с той же пружиной, является более сложной деталью по своей конструкции. Вот самые основные конструкционные особенности:

  1. Двухкамерный цилиндр, по которому перемещается поршень, предварительно закрепленный на штоке. Именно он заполняется газом или жидкостью.
  2. Рабочий состав циркулирует во внутренней части обеих камер, на основании чего все стойки, как и стандартные амортизаторы, разделяются на несколько видов.

Основной задачей амортизатора является гашение колебаний, которые исходят от пружины. Процедура амортизации подразумевает под собой серьезное повышение уровня давления, образованного внутренней частью детали. Его снижение осуществляется за счет специальных клапанов, которые располагаются непосредственно на поршне. В зависимости от общего положения элементы автоматически закрываются и открываются так, чтобы эффективно регулировать оказываемые нагрузки.

РЕМОНТ АМОРТИЗАТОРНОЙ СТОЙКИ ПЕРЕДНЕЙ ПОДВЕСКИ

РЕМОНТ АМОРТИЗАТОРНОЙ СТОЙКИ ПЕРЕДНЕЙ ПОДВЕСКИ

Ремонт амортизатора телескопической стойки обычно не приводит к желаемому результату, поэтому при необходимости рекомендуем заменить амортизатор.

Вам потребуются: ключ «на 22», ключ-шестигранник «на 7», приспособление для сжатия пружины…

…и специальное приспособление для отворачивания круглой гайки крепления верхней опоры стойки к ее штоку.

Обратите внимание: гайка имеет на торце пазы, в которые входят два выступа приспособления, которое, в свою очередь, вращают гаечным ключом за шестигранник

1. Снимите амортизаторную стойку с автомобиля (см. «Снятие и установка амортизаторной стойки передней подвески»).

2. Установите приспособление для сжатия пружины и сожмите пружину.

3. Удерживая шток от проворачивания ключом-шестигранником, отверните гайку штока приспособлением.

4. Снимите верхнюю опору стойки…

ПРИМЕЧАНИЕ

Верхняя опора стойки и упорный подшипник представляют собой неразборный узел, поэтому в случае неисправности или повреждения одного из двух элементов необходимо заменить узел в сборе.

5. …верхнюю тарелку пружины…

6. …пружину…ПРИМЕЧАНИЕ Пружины заменяйте только парами (правую

илевую одновременно).

7. …упорную шайбу…

8. …и буфер сжатия в сборе с защитным чехлом.

ПРИМЕЧАНИЕ

При повреждении буфера сжатия или защитного чехла замените узел новым.

9. Установите амортизатор вертикально и несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь, что шток перемещается без провалов, заеданий и стуков. В противном случае замените амортизатор. Кроме того, замените амортизатор при обнаружении следов подтекания жидкости (допускается незначительное отпотевание в верхней части корпуса) и при повреждении резьбы в верхней части штока.

ПРЕДУПРЕЖДЕНИЕ

Амортизаторы заменяйте только парами (правый и левый одновременно).

10. Соберите амортизаторную стойку в порядке, обратном разборке. Гайку штока амортизатора затяните моментом 40 Н·м.

ПРИМЕЧАНИЕ

Так выглядят детали амортизаторной стойки, разложенные в порядке их установки.

11. Установите амортизаторную стойку на автомобиль (см. «Снятие и установка амортизаторной стойки передней подвески»).

ПРИМЕЧАНИЕ

После ремонта амортизаторной стойки проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Вернуться в оглавление

Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»

Подготовка к проведению ремонта

Итак, процедура проста, выполнить ее можно очень быстро. Но при условии, что у вас имеются все необходимые инструменты и материалы. Удобнее всего проводить ремонт двух сторон автомобиля по очереди – сначала левую, затем правую, либо наоборот. Но если два человека занимаются ремонтом, то можно и одновременно. Но сначала под задние колеса ставите упоры, чтобы машина не скатилась случайно. Без этого невозможна замена передних стоек.

Переднюю часть поднимаете как можно выше, заранее сорвав с резьбы болты колес. Вот и все, остается только снять колесо и, внимательно изучив обстановку, начинать ремонт и замену стоек. Не спешите во время данной процедуры, выполняйте все предельно точно и аккуратно, от этого зависит то, насколько качественно и эффективно будет работать подвеска в дальнейшем.

Как правильно выбрать запчасти?

При заводской сборке на автомобили ВАЗ устанавливаются масляные амортизаторы. Они предназначены для спокойной езды по ровным дорогам. Бездорожье приводит к их быстрому перегреву и выходу из строя.

Чтобы определиться с выбором новых элементов, необходимо учесть то, как интенсивно и в каких условиях будет использоваться автомобиль.

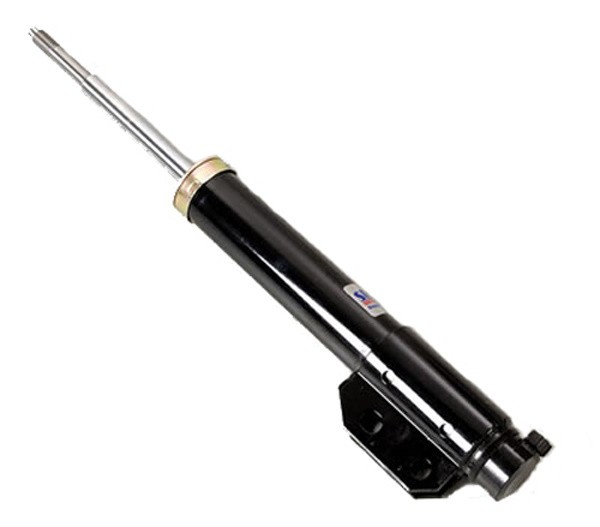

Масляные амортизаторы

Как уже говорилось, они не предназначены для экстремального вождения с препятствиями. Такие амортизаторы подойдут для поездок по ровным дорогам, со скоростью, не превышающей 90 км/ч.

Газомасляные

Эти амортизаторы хорошо переносят нагрузки: высокую скорость, виражирование и бездорожье. Азот, закачанный под давлением в их конструкцию, не даёт маслу вспениваться и перегреваться. Единственный нюанс в том, что отечественные производители не имеют такого продукта в своём ассортименте, поэтому владельцам ВАЗ приходится приобретать детали зарубежного изготовления.

Цена стойки амортизатора варьируется от 500 до 20 000 рублей в зависимости от конструкции и бренда.

Из чего состоит опора стойки амортизатора

Передняя или задняя опора, в зависимости от марки автомобиля, оснащается пластмассовым колпачком, предназначенным для предотвращения повреждения гайки штока. Он фиксируется при помощи защелок или силы трения, располагаясь в отверстии ограничителя отбоя. Конструктивное исполнение составных изделий менее сложное, и чаще всего их можно встретить в задней подвеске. Они имеют три основные части: распорную стальную втулку, нижнюю и верхнюю резиновые втулки. Также опора стойки заднего амортизатора имеет дополнительный элемент в виде резинового буфера сжатия, используемого для упора в нижнюю втулку.

Распорная резиновая втулка входит в конструкцию сайлентблока, устанавливаемого в отверстии кузовной части. В опору монтируется шток, при помощи шайбы в нижней втулке крепится буфер сжатия, и все изделие устанавливается на штоке.

За что отвечает амортизатор и его компоненты?

Стойки амортизаторов устраняют излишние крены, появляющиеся в результате раскачивания авто, которое, в свою очередь, является результатом ликвидации отрыва колес от неровной поверхности дороги и действия пружин. Так что, можно смело утверждать, что от качества амортизаторов и стоек напрямую зависит как безопасность передвижения, так и комфорт. Что же насчет конструктивных особенностей, так они состоят из непосредственно амортизаторов (демпфирующее устройство) и элементов крепления, посредством которых их можно прикрепить к кузову авто.

Сами же амортизаторы, чаще всего, представляют собой цилиндр с газом или жидкостью, иногда и тем, и другим. Внутри же этого цилиндра перемещается поршень, закрепленный на штоке. Рабочее вещество, находящееся в цилиндре, имеет довольно вязкую консистенцию, и поэтому перемещается по полостям цилиндра довольно медленно, таким образом и достигается нужный амортизационный эффект. Такой процесс происходит при каждой ощутимой неровности на дороге, так что это очень трудолюбивый механизм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
