Сколько подушек двигателя на приоре 16 клапанов

Как заменить подушки двигателя на ВАЗ 2170-ВАЗ 2172?

Примечание! В этой статье мы будем рассматривать лишь процесс замены дополнительных подушек, если вы и основные менять соберётесь (А основными нижние как правило выступают), тогда изучите статью под названием: «Замена нижних подушек двигателя на десятках» в ней то и описан весь процесс по замене!

Замена дополнительной нижней подушки:

Снимается это опора очень просто, сперва нужно будет снять защиту картера из под днища автомобиля, после чего вам откроется полный доступ к нижней опоре (Подушке) , она на чисто одном болту и на болту который идёт с гайкой крепится, чтобы выкрутить обычный болт, нужно будет просто взять гаечный ключ и после чего отвернуть его полностью, ну а чтобы болт идущий с гайкой отвернуть, нужно будет двумя ключами запастись и одним ключом держать гайку (Или наоборот болт), а другим выкручивать болт (Или наоборот гайку) и после проделывания этой операции, опору можно снимать с автомобиля.

Примечание! Тот самый болт который идёт с гайкой, указан стрелкой и находится в правом углу на фотографии чуть выше, устанавливается новая опора (Подушка) в обратном порядке снятию, при установке, на двигатель рукой надавить будет нужно, чтобы отверстия сошлись и болты можно было завернуть и тем самым закрепить подушку!

Замена дополнительной верхней подушки:

Эта подушка снимается тоже не сложно, она точно так же крепится на одном болте с закладной гайкой (Эта гайка указана зелёной стрелкой на маленьком фото и самое главное, когда болт выкручивать будете, данную гайку не потеряйте, обязательно придерживайте её) и на ещё одном болте, но только на конце которого, заворачивается обычная гайка (Примерное местонахождение данной гайки указано синей стрелкой, а красной её болт показан), когда два этих болта будут вынуты, можете снять верхнюю опору и поставить на её место новую.

Дополнительный видео-ролик: Если вдруг вы захотите понять какие вообще подушки ставятся на 16 клапанные автомобиля десятого семейства и семейства приора, а так же если вам вдруг будет интересно как их можно различить между собой, то в таком случае просмотрите видео-ролик, чуть ниже:

Примечание! Всегда помните одну вещь, сразу снимать несколько подушек которые крепят двигатель не в коем случае не рекомендуем (Только если вы его не снимаете), в противном случае же, когда все подушки будут сняты, двигатель просто к кузову не будет не за что крепится, кроме того если одна подушка снята и вы решили ещё и вторую снять, чтобы их потом обе поставить, так тоже делать не рекомендуем, потому что совместить подушки потом будет тяжеловато с отверстия под болты, лучше всего по одной меняйте и после замене к другим переходите сразу же, если правда и они подлежат замене!

Любой водитель беспокоится о собственной безопасности. Именно по этим показателям и будет выбираться будущий автомобиль. Максимально укомплектованный в этом смысле автомобиль станет дополнительной гарантией того, что в непредвиденной аварийной ситуации на дороге можно остаться в живых. Именно поэтому важную роль здесь играет наличие подушки безопасности в машине.

Она будет срабатывать только в том случае, если произойдет лобовое столкновение определенной силы. При более слабых ударах этот механизм не включится.

Замена подрулевого переключателя поворотов и дворников на Приоре

Итак, данные детали меняются довольно просто, и для выполнения этого нехитрого ремонта понадобится максимум одна крестообразная отвертка. Она нам будет нужна для откручивания винтов крепления кожуха рулевой колонки, так как его предварительно необходимо будет снять.

После чего вся конструкция и крепления переключателей становятся доступны. Для того, чтобы произвести замену, необходимо прижать с обеих сторон пластиковые фиксаторы (сверху и снизу) и одновременно потянуть в сторону.

В результате чего переключатель полностью вынимается из своего посадочного места, что и наглядно продемонстрировано ниже.

Чтобы окончательно снять его, следует отсоединить колодку с проводами питания с внутренней стороны.

Стоит обратить внимание, что в случае снятия правого подрулевого переключателя дополнительно требуется отсоединить еще один провод, который идет на кнопку управления штатным бортовым компьютером

В случае с правым выключателем, ничего дополнительно не требуется. Установка происходит в обратной последовательности. Поменять данные детали можно всего за 10 минут, даже с учетом того, что делать вы это будете впервые.

Установка дополнительной подушки КПП

На Приоре уже есть отверстия, необходимые для установки этой подушки, поэтому кроме самой запчасти с артикулом 2110-1001280 понадобится только крепеж:

• 2 болта М12×75.
• 2 самоконтрящиеся гайки М12.
• 4 шайбы под болты М12.
• 2 болта М10×30 с шагом резьбы 1,25 (для некоторых автомобилей подходит шаг резьбы 1,5).
• 2 гравера под болты M10.8 широких шайб для М10 (можно заменить на меньшее количество, при использовании толстых шайб, например, от ГБЦ).

Сама технология замены

• Болтами М12 с самоконтрящимися гайками деталь крепится к кронштейну коробки переключения передач.
• Шайбы подкладываются под головку болта и под гайку.
• Болты М10 вкручиваются в кузов. Между ним и корпусом штанги, нужно проложить шайбы, чтобы резиновая штанга не касалась кузова.

Исправное состояние подушек мотора Приоры – залог комфорта передвижения. При этом при наличии подходящего инструмента замена комплектующих не составит труда.

Замена

Ниже описан процесс замены опор двигателя Лады Приоры, а так же описан инструмент, который понадобиться для проведения данной работы. Следуя данной пошаговой инструкции, работы по замене подушек двигателя Приоры, можно провести без особых усилий в кратчайшее время.

Необходимый инструмент:

• Трещотка с головками на 13, 15, 17мм. Головка Torx E10;
• Рожковые или накидные ключи на 13, 15, 17мм;
• Домкрат;
• Часть деревянной доски;

Замена правой опоры

Если на автомобиле установлена защита картера ее необходимо демонтировать.

Поддомкрачиваем двигатель домкратом в картер, упор производим через деревянную доску.

Откручиваем центральную гайку крепления опоры к кронштейну ДВС.

Откручиваем крепления опоры к кузову.

Немного опускаем двигатель домкратом. Это необходимо для более легкого демонтажа открученной опоры.

Устанавливаем новую опору в обратной последовательности

Замена левой опоры

Замена левой опоры производиться точно так же как и правой, только домкрат необходимо устанавливать под КПП. Упор необходимо производить через деревянную подкладку.

Замена гитар

Замена гитар производится довольно просто и без особых
усилий.

Откручиваем ключом на 15 болт крепления гитары к кузову автомобиля и вынимаем его.

Откручиваем ключом на 15 болт крепящий гитару к кронштейну ДВС и вынимаем его, а затем и саму опору.

Устанавливаем новую опору в обратной последовательности.

Замена нижней гитары производится по аналогичной инструкции.

Затяжку гитар необходимо производить на запущенном двигателе.

Замена нижней опоры на 8-ми клапанных ДВС

Работы по замене нижней опоры на 8-ми клапанных двигателях
необходимо производить со смотровой ямы.

Откручиваем 2 гайки крепления резиновой части подушки, которая крепится к кузову автомобиля.

Откручиваем два болта крепления подушки к корпусу КПП и вынимаем подушку.

Установку производим в обратной последовательности.

Надеемся, наша статья была Вам полезна.

Категория: Ремонт

Замена своими руками подушек опоры двигателя на Приоре

На двигателе 8-клапанном:

• Авто необходимо подготовить к ремонтным работам, для этой цели он ставится на ровную поверхность, непременно под задние колеса требуется подложить упоры и снять защиту силового агрегата.
• Кл. на 13” снимаем болт, держащий натяжитель генераторного ремня. Извлекаем ремень.
• Под «движок» LADA Priora устанавливаем домкрат, не забывая при этом под него подложить толстую доску, или подойдет обычный брус. Силовой агрегат предстоит приподнять, таким образом, дабы не было никакой нагрузки на опоры.
• Кл. на 15” откручиваем гайку так называемого центрального крепления непосредственно подушки справа.
• Снимаем кл. на 13” фиксирующие подушку болты на кронштейне.
• Откручиваем кл. на 17” 3-и болта, которые крепят кронштейн к автомобильному лонжерону. Найти данные болты можно со стороны правой арки непосредственно снизу.
• На данном этапе извлекаем кронштейн и осуществляем замену старой подушки, соответственно на новую.
• В обратном точно таком же порядке все собираем на свои места.
• Далее поддомкрачиваем КПП.
• Кл. на 15” откручиваем на левой подушке гайку так называемого центрального крепления.
• Кл. на 13” откручиваем 2 имеющихся болта, крепящие рассматриваемые нами опоры.
• Подушку на новый экземпляр меняем и все собираем, соблюдая последовательность в обратном порядке.
• Кл. на 17” открутите 2-е гайки, именно они крепят к кузову опорную подушку, далее 2-е гайки со стороны, где подушка крепится к КПП.
• Пришла очередь снять заднюю опору.
• Кл. на 19” откручиваем единственную гайку, крепящую к кронштейну опорную подушку. На новую меняем подушку, далее осуществляем сбор в обратном порядке.

Работа по замене на 16-клапанном двигателе:

Находящиеся сбоку подушки двигателя 16 клапанов на авто LADA Priora снимаются и заменяются точно также, как и на 8-клапанных «движках». Дабы заменить подушку снизу, нужно производить работы исподнизу.

• Кл. на 15” снимаем единственный болт, который крепит так называемую штангу нижней опоры, что находится спереди к поперечине подвески, находящейся также спереди.
• Используя сразу пару ключей на 15” откручиваем гайку, крепящую метал. опору к кронштейну автомотора. Извлекаем с легкостью болт.
• Снимаем старую опору, меняем подушку, или по желанию/необходимости всю конструкцию.
• И, не забываем собрать все в последовательности обратной данной.
• Под капотом нужно выкрутить болт, соединяющий верхнюю переднюю опору и часть кузова. Используем кл. на 17”, а гайку рекомендуется придерживать рукой.
• Вытаскиваем гайку и болт.
• Кл. на 15” откручиваем имеющийся болт, соединяющий верхнюю переднюю опору и кронштейн силового устройства. Извлекаем гайку и соответственно не забываем про болт.
• Осуществляем затем ставшую уже привычной замену и собираем все, следуя обратной инструкции.

Когда целиком осуществлена замена подушки двигателя 16 клапанов или даже если мотор имеет 8 клапанов, требуется завести мотор и проверить присутствует ли вибрация. Если опора двигателя установлена правильно и как следует, закреплена, то вибрация должна полностью отсутствовать или же быть минимальной, подробную инструкцию можно смотреть тут.

Когда и зачем требуется замена на Priora подушек

Определенных рекомендаций целесообразна в данный момент замена подушек опоры на популярнейшей Лада Приора нет. Однако, если присутствует уверенность, что неисправность подушки очевидна, то не стоит затягивать с ее заменой. Сильная вибрация снижает в разы комфорт езды в Приоре, неизбежно еще приводит к негативным последствиям в силовом агрегате или КПП.

При решении произвести ремонт, требуется определиться, будет осуществлена замена подушек, или же будут заменены опоры. По большому счету, если опора, напоминаем, которая всегда сделана из металла, не имеет повреждений, то ее заменять нет необходимости, достаточно будет приобрести и установить изношенную опорную подушку.

На отечественной Лада Приора комплект опорных подушек стоит в пределах 1.3 тыс. рус. руб. Если приобретать опоры в сборе, то обойдется это вам ориентировочно в 2.5 тыс. рус. руб. Плюс нужно рассчитывать и работу специалиста, который будет проводить замену, как правило в сервисах за 1-ну подушку берут по 300 рублей. Однако замену можно провести и собственноручно. Далее приведем подробную пошаговую инструкцию, как это вы можете осуществить.

Лада Приора эксплуатация и ремонт

Замок снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

Замечание

Замок двери состоит из внутренней и наружной части. При неисправ­ности наружной части ее можно заменить, не снимая обивку двери.

Снятие

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Отсоединяем колодку проводов мотор-редуктора замка от колодки жгута провод

3. Извлекаем провода мотор-редуктора из хомута.

4. Шлицевой отверткой отсоединяем пластмассовые наконечники тяг выключателя (личинки) замка 1 и наружной ручки замка 2 от рычагов замка.

5. Ключом TORX Т40 отворачиваем два винта крепления замка.

6. Снимаем наружную часть замка.

7. Крестовой отверткой отворачиваем три винта крепления внутренней ручки открывания двери.

8. Крестовой отверткой отворачи­ваем винт крепления внутренней части замка к панели двери.

9. Извлекаем внутреннюю часть замка в сборе с тягой блокирующей кнопки и мотор-редуктором из двери.

10. Для снятия фиксатора замка помечаем его положение на средней стойке кузова (маркером или фломастером).

11. Ключом TORX Т40 отворачиваем палец 1 фиксатора и два винта от крепления фиксатора.

12. Снимаем фиксатор.

Замечание

Под фиксатором могут быть установлены регулировочные прокладки. При сборке их следует установить на место.

Установка

Устанавливаем замок двери в об­ратной последовательности.

Рекомендация

Надевать пластмассовые наконеч­ники тяг на шаровые пальцы рыча­гов замка удобно раздвижными пассатижами.

Фиксатор замка устанавливаем пс сделанным меткам. Если дверь пло­хо закрывается (например, с метал­лическим стуком или приходится сильно хлопать дверью, чтобы за­крыть), регулируем замок (см. ниже).

Регулировка

Замечание

Замок двери регулируется измене­нием положения фиксатора на стойке. При закрывании двери, вы­ступающая часть корпуса фиксато­ра не должна задевать дверь и эле­менты наружной части замка. Палец фиксатора должен входить в прорезь наружной части замка, не касаясь кромок прорези.

1. Ослабляем затяжку пальца фиксатора и двух винтов крепления фиксатора (см. выше). Изменяя положение фиксатора в вертикальной плоскости, добиваемся оптимального положения пальца фиксатора в прорези замка.

2. Плотность прикрытия двери регулируем перемещением фиксатора в горизонтальной плоскости.

3. Если фиксатор задевает замок или дверь, соответственно увеличиваем или уменьшаем количество регулировочных прокладок установленных под фиксатором.

Рекомендация

Дополнительные регулировочные прокладки можно изготовить самостоятельно, вырезав их из листового металла (лучше сплава алюминия).

4. По окончании регулировки затягиваем винты крепления и палец фиксатора замка.

Особенности снятия генератора на авто с кондиционером

В автомобиле «Лада Приора» с кондиционером компрессор климатической установки и генератор приводится в движение одним ремнём. Особенность конструкции такова, что демонтировать генератор без снятия компрессора невозможно. Необходимо сперва отсоединить помпу кондиционера от кронштейна. Эта первое затруднение, с которым сталкиваются.

Генератор Лада Приора от Бош

Возможная вторая проблема поджидает у нижнего крепления генератора. Если болт установлен головкой к двигателю, то полностью извлечь его не удастся. Он настолько длинный, что упирается в моторную подушку, и снять генератор не получится. Чтобы вынуть болт, необходимо подвесить двигатель домкратом и открутить подушку. Советуем не использовать такой способ. Проще купить новый болт, а старый отрезать болгаркой. При монтаже генератора установите новый болт, но уже головкой наружу. Так вы в будущем сэкономите 10–15 минут своего времени.

Пошаговая инструкция

1. Снять снизу защиту двигателя.
2. Снять ручейковый ремень привода компрессора кондиционера и генератора.
3. Отсоединить контакты от генератора: сначала под резиновым защитным колпачком вывод В+ (он крепится гайкой на 10), потом вывод D (белая фишка).

   Ключом на 10 мм открутить контакт генератора

4. Открутить сверху моторного отсека верхнее крепление генератора двумя накидными ключами на 13 мм.

   Двумя ключами на 13 мм открутить верхнее крепление генератора

5. Вынуть болт.

   Вынуть болт крепления генератора

6. Открутить снизу моторного отсека болт нижнего крепления ключом на 17.

   Открутить накидным ключом на 17 нижнее крепление генератора

7. Открутить крепление компрессора к кронштейну ключом на 12. Компрессор крепится 4 болтами: один короткий, три длинных. Начните с нижних. Верхние удобнее откручивать с помощью воротка, удлинителя, кардана и головки на 12.

   Начните с нижнего болта крепления компрессора климатической установки

8. Отвести компрессор сначала вниз, потом вправо к лонжерону кузова. Снимать трубки не надо. На заметку. Закреплять компрессор необязательно. Его удержат окружающие детали.
9. Извлечь болт с металлической втулкой из нижнего крепления.

   Вынуть болт с металлической втулкой из нижнего крепления генератора

10. Вынуть генератор вниз из моторного отсека.

    Вынуть генератор из моторного отсека вниз

Замена дополнительной верхней подушки:

Эта подушка снимается тоже не сложно, она точно так же крепится на одном болте с закладной гайкой (Эта гайка указана зелёной стрелкой на маленьком фото и самое главное, когда болт выкручивать будете, данную гайку не потеряйте, обязательно придерживайте её) и на ещё одном болте, но только на конце которого, заворачивается обычная гайка (Примерное местонахождение данной гайки указано синей стрелкой, а красной её болт показан), когда два этих болта будут вынуты, можете снять верхнюю опору и поставить на её место новую.

Дополнительный видео-ролик: Если вдруг вы захотите понять какие вообще подушки ставятся на 16 клапанные автомобиля десятого семейства и семейства приора, а так же если вам вдруг будет интересно как их можно различить между собой, то в таком случае просмотрите видео-ролик, чуть ниже:

Примечание! Всегда помните одну вещь, сразу снимать несколько подушек которые крепят двигатель не в коем случае не рекомендуем (Только если вы его не снимаете), в противном случае же, когда все подушки будут сняты, двигатель просто к кузову не будет не за что крепится, кроме того если одна подушка снята и вы решили ещё и вторую снять, чтобы их потом обе поставить, так тоже делать не рекомендуем, потому что совместить подушки потом будет тяжеловато с отверстия под болты, лучше всего по одной меняйте и после замене к другим переходите сразу же, если правда и они подлежат замене!

Двигатель и КПП автомобиля Приора крепятся на две резиновые подушки спереди и сзади, закрепленных через кронштейны. Это помогает при передаче его веса на кузов, для избежания продольных перемещений. В тоже время для избежания поперечной вибрации используются левая и правая опоры.

Замену подушек и опор необходимо провести при повреждении, а так же при чрезмерном износе, который легко определить по характерной вибрации при разгоне и торможении автомобиля. Так же определить нарушение целостности можно ощупав его руками. Обязательно принимайте необходимые меры безопасности при ремонте, чтобы избежать травм и повреждения автомобиля.

— Ключи на 13, 15, 17

1. Вначале необходимо вывесить передок авто с помощью домкрата или поднять на подъемнике
2. Отсоедините и уберите брызговик двигателя.
3. Перед демонтажем подушки задней опоры убедитесь, что домкрат или гидростойка устойчиво расположены под картером.
4. Чтобы произвести замену, отверните крепежную гайку ключом на 15.
5. Теперь Вы должны снять ограничитель подушки.
6. При помощи ключа на 13 снимите болты крепления подушки задней опоры, деталь крепится к кузову при помощи двух болтов.
7. Теперь снимите саму подушку двигателя.
8. Следующим действием будет съем нижнего ограничителя подушки.
9. Чтобы снять кронштейн задней опоры – нужно отвернуть гайки (их две), которые крепят кронштейн к задней части коробки передач, ключом на 13.
10. Верхний болт крепления выверните ключом на 13 (торцовым) и снимите сам кронштейн.
11. Устанавливать подушку задней опоры и кронштейн нужно в порядке, обратном порядку их съема.

Действия по замене штанг левой и правой опор

Для замены штанги правой опоры необходимо вывернуть два болта ее крепления -после этого можем свободно ее снять и заменить. Может потребоваться замена и самого кронштейна правой опоры (он же – кронштейн генератора). Чтобы произвести замену, отворачиваем три болта, которые крепят кронштейн к двигателю, затем снимаем.

Чтобы заменить левую опору снимаем гайки и болты крепления, после этого снимаем, после чего проведите установку в порядке, обратном снятию. На этом ремонт завершен, можно проводить испытания.

Замена опор силового агрегата Лада Приора

Силовой агрегат (двигатель и коробка передач) установлен на двух резиновых подушках спереди и сзади, закрепленных через кронштейны на двигателе и картере коробки передач.

Эти опоры предназначены для передачи веса силового агрегата на кузов и ограничения его продольных перемещений.

Справа и слева установлены опоры со штангами, ограничивающими поперечные перемещения силового агрегата.

Вам потребуются: ключи «на 13», «на 15», «на 17», домкрат или подобный грузоподъемный механизм.

1. Вывесите переднюю, часть автомобиля на опорах или поднимите автомобиль на подъемнике.

2. Снимите брызговик двигателя.

3. Перед снятием подушки задней опоры силового агрегата установите под картер коробки передач домкрат или гидравлическую стойку.

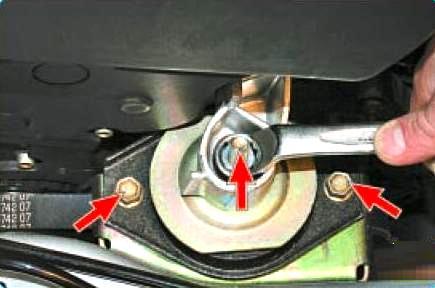

4. Для замены подушки задней опоры отверните ключом «на 15» гайку крепления опоры к кронштейну.

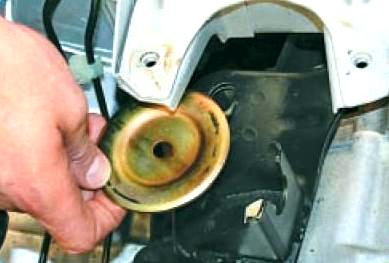

5. Снимите верхний ограничитель подушки.

6. Выверните ключом «на 13» два болта крепления подушки задней опоры к кузову

7. Снимите подушку.

8. Снимите нижний ограничитель подушки.

9. Для замены кронштейна задней опоры отверните ключом «на 13» две гайки крепления кронштейна к задней части картера коробки передач

10. Выверните торцовым ключом «на 13» верхний болт крепления и снимите кронштейн.

11. Устанавливайте кронштейн и подушку задней опоры силового агрегата в порядке, обратном снятию.

Не перепутайте их при установке.

Подушку опоры устанавливайте, сориентировав ее конусной частью вверх, а вырезом в сторону передней части автомобиля.

Шпильку крепления подушки опоры устанавливайте буртиком вниз.

Верхний1 и нижний 2 ограничители подушки задней опоры отличаются формой

12. Перед снятием подушки передней опоры силового агрегата установите домкрат или опору под масляный картер двигателя.

13. Отверните ключом «на 17» гайку крепления подушки передней опоры к кронштейну и выверните ключом «на 13» два болта крепления подушки к кузову.

Снимите ограничители подушки и саму подушку.

14. Установите подушку передней опоры двигателя в порядке, обратном снятию, сориентировав ее конусной частью вверх, а вырезом в сторону задней части автомобиля.

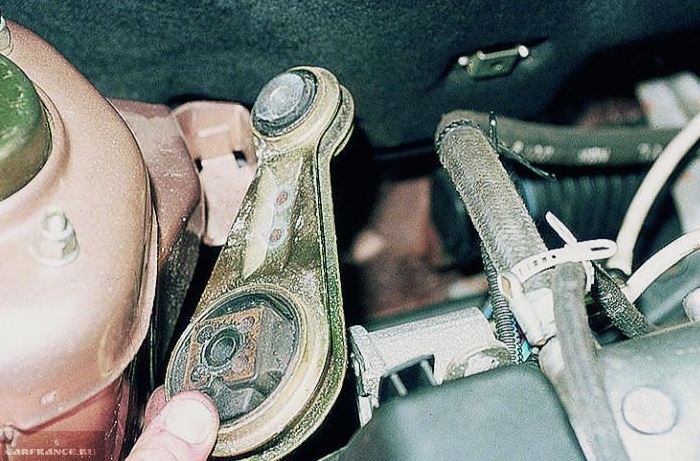

15. Для замены штанги правой опоры выверните ключом «на 15» болт крепления штанги к поперечине

16. …и к кронштейну опоры…

17. …затем снимите штангу.

18. Для замены кронштейна правой опоры, одновременно являющегося кронштейном генератора, снимите генератор, выверните торцовым ключом «на 15» три болта крепления кронштейна к блоку цилиндров

19. Снимите кронштейн.

20. Установите детали в порядке, обратном снятию.

21. Для замены штанги левой опоры выверните ключом «на 15» болт крепления штанги к кузову

22. Отверните ключом «на 15» гайку крепления штанги к кронштейну опоры и снимите штангу.

23. Установите штангу в порядке, обратном снятию.

Устанавливайте штанги правой и левой опор двигателя, сориентировав их так, чтобы стрелки на резиновых подушках штанг были направлены по направлению от двигателя.

Производители и цены аналогов

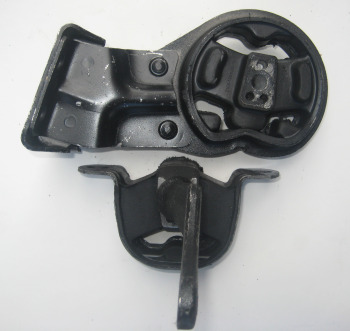

Подушки силового агрегата для Lada Priora выпускаются многими производителями. Наиболее распространенные бренды это:

• БРТ – детали от знаменитого Балаковского завода резинотехнических изделий;
• Lada Detal – оригинальные запчасти Лада от поставщиков конвейера, в частности, дочки АвтоВАЗа «ВИС»;
• Riginal – довольно молодой бренд ПКФ «Ниагара».

Технологии будущего – под этим брендом выпускаются штанги нового образца.

Стоимость запчастей этих производителей примерно одинакова, разница в цене зависит главным образом от конкретного магазина. Некоторые фирмы поставляют комплекты для замены сразу всех элементов подвески силового агрегата. Такая покупка, как правило, выгоднее, чем покупка запчастей по отдельности.
