Подвесной на газели правильная установка

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Подвесной подшипник карданного вала Газель — замена своими руками на ГАЗ 3302, Некст, Бизнес с фото и видео

Подвесной подшипник у Газели является опорой качения карданной передачи. Он обеспечивает так же дополнительную жесткость кардану, и в случае его поломки подвергается опасности сам вал, стоимость ремонта которого в десятки раз дороже, чем цена на подвесной подшипник карданного вала Газели.

Для предотвращения дорогостоящего ремонта кардана, раздаточной коробки или заднего моста при эксплуатации автомобиля Газель (3302, Некст, Бизнес и т.д) следует особое внимание уделять карданной передаче, следить за состоянием промежуточной опоры, биением, люфтами, шумом при вращении. Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты

Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты.

Инструкция с рекомендациями, фото-видео материалами содержится в данной статье, дополнительно рассказано, как выбрать подвесной подшипник Газель — цена, размеры, номер, производители, какой лучше.

Замена крестовины

Замена крестовины на Газели – один из самых распространенных видов ремонта карданного вала. Определить люфт в шарнирном соединении можно достаточно легко – удерживая одну часть кардана, с другой стороны крестовины следует пробовать пошатать вал рукой. Если зазор ощущается, значит, имеется люфт в игольчатых подшипниках шарнирного соединения, но подшипники КВ на Газели отдельно не меняются, так как крестовина продается только целиком в сборе. Также о неисправности крестовины говорит тугой ход в соединении – если фланец хотя бы в одном из положений поворачивается туго, значит игольчатые подшипники «закисли».

Обе крестовины на заднем кардане рекомендуется менять одновременно, так как не исключена возможность, что в скором времени появится лифт и в другом шарнирном соединении. Во избежание появления вибрации также следует пометить обе части разбираемого соединения, чтобы при сборке установить детали в то же положение. Демонтаж крестовины на снятом с автомобиля валу производим следующим образом:

· очищаем части шарнирного соединения от грязи;

· поддев отверткой, демонтируем стопорные кольца игольчатых подшипников (4 шт.), «полукольца» устанавливаются с внутренней стороны «ушей»;

· аккуратно выбиваем или выпрессовываем в тисках игольчатые подшипники – используя молоток, нельзя промахиваться по частям карданного вала, от его повреждения может появиться вибрация;

· полностью разобрав соединение, снимаем с новой крестовины два колпачка с игольчатыми подшипниками, устанавливаем деталь на одной части кардана, запрессовываем подшипники – лучше работу выполнять в тисках, так меньше риска повредить детали;

· ставим два стопора, снимаем два других колпачка, крестовину вставляем в другую часть КВ, запрессовываем оставшиеся подшипники, устанавливаем еще 2 стопора.

Перед запрессовкой подшипников в них следует набить консистентной смазки (например, смазку № 158 синего цвета), в этом случае крестовина прослужит дольше. На заводе смазочные материалы экономят, и в новых крестовинах подшипники почти сухие. Использовать литол не рекомендуется – он не слишком качественный, вымывается водой. Чтобы удобнее было работать, карданный вал разбирают на две половинки. Прежде чем разъединять части, их также следует поместить и при сборке установить в том же положении.

Карданные валы Газель нового образца считаются не обслуживаемыми, замена крестовин производителем на них не предусмотрена. Некоторые мастера все равно меняют игольчатые подшипники на кардане, выбивая заглушки, затем устанавливая их на место, закернив зубилом. На кардан нового типа подходит крестовины Tirsan от авто Газель Бизнес.

Проверка работоспособности подвесного подшипника

Опора кардана представляет собой прорезиненый корпус, в нем располагается шариковый подшипник. Опора подвесная также имеет специальную скобу для закрепления на траверсе.

Типы износа бывают разными: разгерметизация подшипника, повреждение прорезиненого корпуса, люфт опоры из-за длительной эксплуатации. Если вас заинтересовала данная тема, то здесь при желании вы сможете купить подшипники https://podshipnik.mobi/catalog/bearings/. Происходит такой износ в основном из-за воздействия влаги, грязи, теплоты в процессе работы или из-за продолжительного использования.

Для проверки подшипника сделайте следующее:

1. Осевой и радикальный подшипники пошатайте в разные стороны руками. Люфт не должен быть больше 1 мм.
2. Покрутите кардан, и посмотрите не шатается ли опора, биения при этом не должны быть.
3. Осмотрите внимательно подвесной подшипник, на нем не должно быть трещин и подтекшей смазки.

Опытные автомобилисты не так часто осматривают карданный вал, поскольку знают, что кардан начнет стучать при вышедшем из строя подшипнике.

Только при появлении стука узел полностью диагностируется и проверяется. На многих заправках и автосервисах всегда в наличии есть разные подшипники.

Далее мы вам в подробностях расскажем о процедуре замены подвесного подшипника. Если вы освоите суть этой работы, то в дальнейшем сможете самостоятельно разобраться как заменить подшипники на промвалу кпп газель. Так как замена подшипника на промвалу схожа с заменой подвесного.

Покупка нового

Приобретая новый узел на замену поврежденному, стоит обязательно учесть размеры карданных валов. «Газель» не является исключением. Дело в том, что для разных моделей существуют разные модификации. Так, на моделях со стандартной колесной базой устанавливают узлы стандартной длины. Эти детали можно купить во многих автомобильных магазинах.

Хуже дело обстоит с удлиненными моделями автомобилей. Эти валы доступны под заказ, и далеко не везде их можно приобрести.

Сегодня много информации по поводу удлинения данного элемента самостоятельно.

Карданный вал — такая же деталь, как и все остальные. Этот узел вполне можно ремонтировать. При правильном уходе и регулярном обслуживании он прослужит очень долго. А если нужна замена, то помните, что для автомобиля длина карданного вала («Газель» и «Валдай» в данном ряду не исключение) — это самый важный параметр.

http://zamena-podshipnikov.ru/zamena-podvesnogo-podshipnika-gazel-3302-biznes-nekst.htmlhttp://portalvoronezh.ru/posts/kak-zamenit-podvesnoi-podshipnik-na-gazeli-kak-vybrat-i-kupit-podshipniki.htmlhttp://kvs-msk.ru/articles/kak-pravilno-sobrat-i-razobrat-kardanhttp://mikrob.ru/viewtopic.php?t=130600http://fb.ru/article/209881/kardannyiy-val-gazel-remont-i-zamena

Дополнение: как заменить ступичный подшипник на газели

Ступичные подшипники, это довольно распространенная неисправность у газелей. Сейчас мы с вами поделимся простой, но подробной инструкцией по замене подшипника.

1. Первым делом снимите колеса.
2. Сорвите контргайку в центре колеса, делать это лучше пневматическим ключом, в таком случае она сорвется с первого раза.
3. Теперь необходимо почистить суппорта от пыли, грязи.
4. Далее следует открутить шаровую опору при помощи накидного ключа.
5. Открутите крепежные болты на наконечнике ступицы, таким образом вам удастся освободить рулевую тягу.
6. Зафиксируйте суппорт на колесе с помощью стальной проволоки. Если вы этого не сделаете, то тогда он повиснет на шланге с тормозной жидкостью. И, как вы понимаете, есть большой риск оборвать его.
7. После этого можно приступать к откручиванию суппорта, для этого понадобятся ключи на 17-19.
8. Монтировкой надавите на шрус, и отодвиньте в сторону стойку стабилизатора.
9. Теперь можно внимательно осмотреть место фиксации ступичного подшипника.
10. Для демонтажа стопорного кольца шарикоподшипника воспользуйтесь круглогубцами.
11. Снять подшипник можно только с помощью пресса.
12. Перед установкой нового подшипника смажьте внутренние стенки установочной поверхности солидолом.
13. Затем запрессовывайте подшипник не спеша, после этого производится сборка в обратной последовательности.

В этой статье вы смогли узнать, как можно без посторонней помощи заменить подвесной подшипник. Всего вам доброго!

Как заменить подвесной подшипник на Газели. Как выбрать и купить подшипники

Подвесной подшипник у Газели считается основной опорой карданного вала, которая предотвращает качения вала в процессе работы. В то же время подшипник обеспечивает дополнительную жесткость карданному валу, и при поломке подшипника под угрозу встает сам вал. И как вы понимаете, его замена стоит гораздо дороже подшипника.

Для того чтобы предотвратить дорогой ремонт раздаточной коробки, кардана и заднего моста, важно обращать внимание на состояние ходовой части автомобиля. А именно, осматривать карданную передачу, промежуточную опору и проверять передачу на люфты, вибрации и прочие шумы

Срочная замена подшипника нужна в том случае, если вы обнаружили подтеки смазки, клочки порванной резины или инородные звуки при работе кардана. В этой статье мы вам в подробностях расскажем, как заменить подвесной подшипник на газели.

Поломки, обнаруженные при снятии кардана

К сожалению, далеко не все проблемы элементов можно выявить в ходе движения автомобиля. Многие неисправности удается обнаружить лишь после снятия или тщательного осмотра.

Так, если подтекает масло из шарнирных соединений, то это говорит о том, что манжета, которая должна удерживать масло, имеет повреждения. Ее необходимо просто заменить. Если проворачивается колпачок вместе с манжетой, то заменяется крестовина кардана, а затем вал проходит балансировку.

Если после пробега в 40 000 км масло вытекает не из всех маслосъемных манжет, тогда необходимо выполнить небольшой ремонт. Если трудно понять, как разбирать карданный вал («Газель»), фото комплектующих из нашей статьи помогут существенно ускорить процесс снятия и разборки.

Диагностика и ремонт

В СТО на Тамбасова 5Н диагностируют неполадки кардана с большой точностью. Кроме осмотра, прощупывания и простукивания, специалисты используют сложное современное оборудование. И диагностика на хорошем стенде-подъемнике куда продуктивнее, чем в полутьме тесной смотровой ямы посреди частного гаража.

Решение, что делать с неисправным автомобилем, бывает трудно принять. Бюджет владельца техники зачастую очень ограничен. Начинаются переговоры, и стороны совместно приходят к оптимальному решению. По возможности, составляющие ходовой части сохраняют, заменяют только самые изношенные или очевидно сломанные.

В отличие от более крупных и дорогих деталей, замена подвесного подшипника на ГАЗели производится достаточно часто. Это экономная, недолгая и сравнительно легкая процедура. Но возникает проблема с выбором запчастей: взять новый шарикоподшипник с Горьковского автозавода, снятый на авторазборе б/у, или какой-то совместимый аналог.

Если средства позволяют, лучше все же установить новый оригинал в заводской смазке. Подшипник подвергается значительным нагрузкам, и каждый месяц службы критически важен. Нехорошо получается, когда бывшую в употреблении деталь вскоре опять приходится заменять, хотя не пришел срок очередного обслуживания.

Аналог чужого производства иногда бывает даже лучшего качества, чем сделанный на родной фабрике. Но вряд ли мастера дадут длительную гарантию. Использование аналогичных запчастей – это всегда определенный риск, и решает владелец техники на свое усмотрение.

Наблюдение за карданным подшипником и симптомы поломок

Больше всего смазку и резину повреждают морозы. По крайней мере каждую весну собственнику или водителю грузовика следует самостоятельно осматривать машину над смотровой ямой. Надеяться только на специалистов СТО было бы опрометчиво. К тому же периодическое обслуживание осуществляется через слишком большие промежутки времени. Пока автомобиль попадет в сервис, с подшипником успевают произойти серьезные неприятности.

Первый признак проблем с уплотнением или целостью втулок – подтекание смазки. Масляные пятна или полосы на кардане говорят о необходимости срочно принимать меры. Еще один опасный симптом – разбалтывание карданного вала. Появляется слышимый стук, особенно на поворотах и при переключении скоростей. В худшем случае машину даже заносит на дороге, что может привести к аварии.

Иногда неисправности малозаметны для непрофессионала. Но при проведении диагностики в автосервисе выявляют практически все вероятные проблемы. Если потребуется, сразу же выполняют замену подвесного подшипника на ГАЗели.

Грубые механические повреждения наоборот, легко заметить при самом поверхностном осмотре. Шарикоподшипник защищен кожухом из дюралюминия, но при поездке по каменистой дороге вылетающие из-под колес камни способны повредить даже твердый металл. Желательно осматривать всякий раз ГАЗель после дальних путешествий, выездов на природу по пересеченной местности. Хотя и в городах немало мест, представляющих опасность для автомобиля.

Обновляем «подвесной» подшипник

В редакцию журнала приходят отзывы на серию материалов, посвященных опыту эксплуатации автомобилей «Газель». Учитывая, что далеко не все водители нижегородских полуторок уже успели столкнуться с «подвесным» подшипником вплотную, мы решили не публиковать непосредственно полученный из Нижнего Новгорода текст, а сначала познакомиться с этим узлом самим. Результат знакомства – эта статья.

«Ознакомившись со статьей «Газели и газелятники» (ГП №2, 2003 г.), принимаю Ваше приглашение для всех, кому есть что сказать об этих машинах», – пишет конструктор УКЭР завода Е. Бубнов – «Такое решение вызвано отсутствием информации о новой конструкции безарматурной промежуточной опоры карданной передачи, детали которой лежат на полках магазинов автозапчастей, а продавцы ничего не знают о товаре».

В марте 2002 г. все сходящие с конвейера «Газели» получили промежуточную опору нового образца. В магазинах мы нашли и старые и новые опоры. Продавцы обычно затрудняются ответить, какая из них лучше. Они утверждают, что в гарантийный период нареканий нет ни на старую, ни на новую опору, а узел все равно не вечный: при большом пробеге он неизбежно пойдет на замену. Водители нередко покупают опору старого образца, так как она примерно на 100 руб. дешевле новой.

Старая опора по конструкции аналогична применяемой на «Волге», только больше по размеру. Новая опора полностью оригинальная, ее легко отличить даже на вид по характерной звездообразной форме «резинки». Новая опора (дет. 3302–2202081) представляет собой резиновую подушку (дет. 3302–2202085), в которой установлена обойма (дет. 3302–2202084) с запрессованным в ней подшипником (дет. 6–180206АС9). Опора прикреплена кронштейном (дет. 3302–2202082), который притягивает ее к поперечине рамы двумя болтами.

Е. Бубнов, разработавший конструкцию новой опоры, пишет: «В условиях реальной эксплуатации долговечность новой промопоры по сравнению со старой, армированной увеличилась в 2 раза, при этом существенно снизилась себестоимость ее изготовления. Новая опора исключила такой дефект, как выход из строя коробки передач при разрушении лапок армированной промопоры».

«На автомобиле «Газель», изготовленном до марта 2002 г., несложно заменить старую промопору карданной передачи на новую», – пишет далее Е. Бубнов. При этом потребуется минимальная доработка поперечины рамы. Добавим, что обычно опору меняют тогда, когда приходит в негодность подшипник или его резиновая обойма. Срок службы опоры во многом зависит от того, насколько хорошо отбалансирован карданный вал.

Для замены опоры старого образца на модернизированную, сначала с машины снимаем карданный вал вместе с опорой. Разъединяем шлицевое соединение основного и промежуточного валов. При этом не забудем поставить метки на обоих валах, чтобы потом, при сборке, вставить шлицы в те же пазы, в которые они входили раньше, иначе может нарушиться балансировка вала.

После этого снимаем со шлицов промежуточного вала старую опору и два отражателя, поджимающих подшипник с обеих сторон. Затем устанавливаем на шлицы промежуточного вала новую опору. Отражатели (дет. 31029–2202044) устанавливать не нужно, так как из конструкции новой опоры они исключены. Совместив метки, соединяем и закрепляем валы.

Важно заметить, что и в старую, и в новую опору ставится один и тот же подшипник. Исправный подшипник, извлеченный из старой опоры, можно запрессовать в опору нового образца

Поскольку у новой опоры точки крепления к поперечине рамы расположены на большем расстоянии друг от друга, потребуется просверлить в поперечине рамы два дополнительных отверстия диаметром 9 мм для крепежных болтов. Ограничиться сверлением только одного отверстия нельзя: ось подшипника опоры должна остаться на том же месте, где была раньше. Отверстия для новой опоры должны оказаться на одной прямой с прежними. Расстояние между центрами новых отверстий должно составлять 170 мм. Так что выполнить их можно «по месту», приложив кронштейн крепления новой опоры к поперечине рамы, или воспользовавшись измерительным инструментом (линейкой, штангенциркулем).

Как видим, работу по установке опоры нового образца нельзя назвать сложной, а выгода от применения более долговечного узла окажется значительно существенней, чем 100 руб.

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

• Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
• По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
• Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.

Замена подвесного подшипника газель некст

Одной из процедур обслуживания карданного вала является замена подвесного подшипника. Он, как и любой другой подшипник, в случае его износа ремонту либо восстановлению не подлежит. Тем более, что устройство этого подшипника весьма сложное. Его назначение состоит в том, чтобы менять угол поворота вала без отклонений от заданной траектории, одновременно понижая его вибрацию. А состоит подвесной подшипник из пары втулок, между которыми лежат металлические шарики.

Чтобы подшипник не болтался на карданном валу. Он требует надежной фиксации. Но в этом случае возникает встречная проблема: будучи мертво зафиксированным одновременно на кузове и карданном валу, подвесной подшипник станет «ловить» вибрации от обоих элементов, возникающие в процессе движения автомобиля. И не просто ловить, а усиливать, приводя к быстрому износу практически всех деталей автомобиля. Чтобы этого не происходила. В месте своего крепления опорный подшипник «одевается» в кольцо из особо плотной резины, являющуюся своего рода виброизолятором.

В каком случае ремонт карданного вала невозможен

Кардан на Газели отремонтировать удается не всегда, чаще всего вал приходится полностью менять, если он подвергся деформации, вышел из строя в результате сильного удара. Еще нет смысла ремонтировать узел, если на самих валах разбиты посадочные места под игольчатые подшипники крестовин.

Если карданный вал погнут несильно, можно его отбалансировать, но балансировка производится в условиях специализированного предприятия, и может стоить недешево. Поэтому не всегда разумно выполнять такую работу, так как новые запчасти на Газель стоят недорого, и проще поменять кардан на новый – замена КВ займет немного времени, а результат будет практически одинаковый.

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

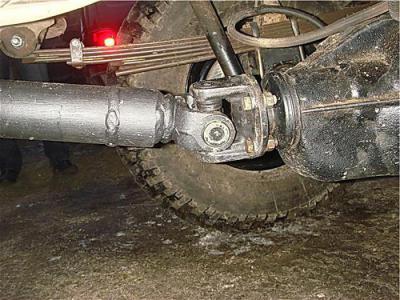

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.
2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Подвесной подшипник карданного вала Газель — замена своими руками на ГАЗ 3302, Некст, Бизнес с фото и видео

Подвесной подшипник у Газели является опорой качения карданной передачи. Он обеспечивает так же дополнительную жесткость кардану, и в случае его поломки подвергается опасности сам вал, стоимость ремонта которого в десятки раз дороже, чем цена на подвесной подшипник карданного вала Газели.

Для предотвращения дорогостоящего ремонта кардана, раздаточной коробки или заднего моста при эксплуатации автомобиля Газель (3302, Некст, Бизнес и т.д) следует особое внимание уделять карданной передаче, следить за состоянием промежуточной опоры, биением, люфтами, шумом при вращении. Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты

Замена подвесного подшипника на Газели потребуется если на опоре кардана вы заметили вытекание смазки, разорванную резину, люфт или другие дефекты.

Инструкция с рекомендациями, фото-видео материалами содержится в данной статье, дополнительно рассказано, как выбрать подвесной подшипник Газель — цена, размеры, номер, производители, какой лучше.

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Проверка работоспособности подвесного подшипника

Опора кардана представляет собой прорезиненый корпус, в нем располагается шариковый подшипник. Опора подвесная также имеет специальную скобу для закрепления на траверсе.

Типы износа бывают разными: разгерметизация подшипника, повреждение прорезиненого корпуса, люфт опоры из-за длительной эксплуатации. Если вас заинтересовала данная тема, то здесь при желании вы сможете купить подшипники https://podshipnik.mobi/catalog/bearings/. Происходит такой износ в основном из-за воздействия влаги, грязи, теплоты в процессе работы или из-за продолжительного использования.

Для проверки подшипника сделайте следующее:

1. Осевой и радикальный подшипники пошатайте в разные стороны руками. Люфт не должен быть больше 1 мм.
2. Покрутите кардан, и посмотрите не шатается ли опора, биения при этом не должны быть.
3. Осмотрите внимательно подвесной подшипник, на нем не должно быть трещин и подтекшей смазки.

Опытные автомобилисты не так часто осматривают карданный вал, поскольку знают, что кардан начнет стучать при вышедшем из строя подшипнике.

Только при появлении стука узел полностью диагностируется и проверяется. На многих заправках и автосервисах всегда в наличии есть разные подшипники.

Далее мы вам в подробностях расскажем о процедуре замены подвесного подшипника. Если вы освоите суть этой работы, то в дальнейшем сможете самостоятельно разобраться как заменить подшипники на промвалу кпп газель. Так как замена подшипника на промвалу схожа с заменой подвесного.

Вопросы обслуживания и ремонта промежуточной опоры карданного вала

Промежуточная опора карданного вала ГАЗ-3302 работает в сложных условиях, постоянно подвергаясь серьезным нагрузкам со стороны вала, а также различным негативным воздействиям окружающей среды. Поэтому с течением времени опора изнашивается, теряет свои характеристики или вовсе приходит в полную негодность. Во всех этих случаях необходимо произвести замену опоры.

Обычно о неисправности опоры говорит появившийся шум при движении автомобиля, этот шум издает изношенный или разрушенный подшипник, втулка опоры или посадочное место подшипника на самом валу. Также о необходимости замены опоры говорит наличие трещин и разрывов в гофре резиновой подушки. В любом случае опору нужно демонтировать и заменить.

Демонтаж опоры производится в следующем порядке:

1. Сделать отметки на всех сопряженных деталях — на самих валах, фланце моста и удлинителе вторичного вала КПП — метки помогут правильно установить вал после ремонта;
2. Отсоединить задний шарнир от фланца ведущего моста (вывернуть 4 болта);
3. Отсоединить опору от поперечины рамы (вывернуть 2 болта);
4. Полностью демонтировать карданный вал, стянув его с удлинителя КПП;
5. Нанести метки на трубе промежуточного вала и его задней вилке;
6. Расконтрить болт фиксации вилки (расположен на заднем торце промежуточного вала);
7. Отвернуть болт до освобождения прижимаемой им П-образной пластины, вынуть пластину;
8. Стянуть вилку со шлицов (зачастую детали «прикипают», поэтому для их разъединения можно использовать молоток);
9. Стянуть опору в сборе с подшипником.

После этого необходимо прочистить концевик вала со шлицами, посадочное место подшипника и резьбу болта от загрязнений и ржавчины

Особое внимание уделяется месту монтажа подшипника на промежуточный вал — возможно, что оно изношено, и новый подшипник будет установлен слишком слабо. В этом случае рекомендуется заменить промежуточной вал (если же использовать наварку металла на посадочном месте, то после ремонта будет трудно отбалансировать вал)

Установка новой опоры и сборка вала производятся в обратной последовательности. При установке опоры обязательно вставляются грязезащитные кольца, а резьбу прижимного болта рекомендуется обработать герметиком. Соединение частей карданного вала и его монтаж на автомобиль обязательно должны производиться по ранее поставленным меткам. В противном случае вал будет несбалансированным и под действием вибрации подшипник может быстро разрушиться.

Новая промежуточная опора не нуждается в каком-либо обслуживании, лишь для контроля ее состояния периодически рекомендуется производить осмотр и при обнаружении дефектов своевременно выполнять ремонт.

Замена подвесного подшипника на кардане

При повреждении подвесного подшипника появляются следующие признаки:

· в районе карданного вала появляется гул;

· возникает вибрация;

· возможно возникновение ударов по кузову при движении по неровной дороге.

Достаточно часто у опоры рвется резиновая обойма, также со временем может появиться люфт в самом шариковом подшипнике. Замена подвесного на Газели производится на снятом КВ, для того чтобы произвести такой ремонт карданного вала, необходимо разъединять половинки конструкции. Чтобы располовинить кардан, следует сначала расшплинтовать и открутить гайку, крепящую передний и задний валы между собой. Затем старая подвесная опора сбивается с вала, и на ее место запрессовывается новая

Ставить на место подвесной подшипник можно, используя зубило и молоток, важно не бить по резиновой части, упираться только в металлическую обойму

Чего не стоит делать

В случае если разобрались шлицы, не следует слушать советов вроде «Можно просто переставляя по шлицу кататься, когда уйдет дисбаланс-то — это и есть правильное положение». Во-первых — это неправильно, во-вторых — очень долго.

Перебирая положение шлицов, вы добьетесь уменьшения вибрации, но с большой вероятностью не найдете правильное положение кардана. Дисбаланс уменьшится, ощущение вибрации по кузову пропадет, но мелкая неощутимая вибрация на кардане останется.

Мелкая вибрация может быстро разрушить подвесной подшипник, крестовину. Также с большой вероятностью пострадает коробка, мост или раздатка — обычно первыми признаками служат протечка сальников.

Как установить неисправное состояние подвесного подшипника кардана собственного автомобиля

Иногда во время поездки накатом возникает странный звук, напоминающий гул, исходящий неясно откуда. Такой шум может быть знаком того, что подшипник находится в неисправном состоянии.

Важно различать стук крестовины с подшипниковым гулом. Обычно, стук возникает, если трогать конструкцию — резковатый глухой стальной звук. А гудение, которое напоминает скрежет колес по снежной поверхности, сопровождается дрожанием, ощущается лишь на скорости

А гудение, которое напоминает скрежет колес по снежной поверхности, сопровождается дрожанием, ощущается лишь на скорости.

После загона автомобиля на устройство-подъемник, понадобится убедиться в том, что посторонний шум идет непосредственно из зоны подшипника подвесного кардана. Шум может сопровождать дрожание.

Когда автовладелец удостовериться, что биение, дрожание и разного рода подергивания исходят из этой зоны, то необходимо открутить закрепляющие болтики и вал кардана опустить на земляную поверхность

Но нужно проявлять осторожность — шрус вала кардана должен появиться из раздатки и оттуда начнет стекать масляная жидкость. После этого нужно проверить подшипник на присутствие люфта. Если механизм находится в исправном состоянии, то люфта не должно быть

Если механизм находится в исправном состоянии, то люфта не должно быть.
