Как заменить прокладку гбц на ваз 2114

Содержание:

Замена прокладки выпускного коллектора ВАЗ-2114 8 клапанов
Замена прокладки ГБЦ на ВАЗ 2109
- Золотые правила затяжки
- Схема затяжки
Порядок затяжки болтов и сборка двигателя ВАЗ 2114
Схема строения двигателя ВАЗ-2114
- Процесс замены
Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом
Технология замены
- Необходимые инструменты:
- Этапы
Цены на прокладки ГБЦ ВАЗ 2114
Особенности при сборке
Разборка и сборка головки цилиндров ВАЗ 2115
- Видео про «Разборка и сборка головки цилиндров» для ВАЗ 2115
Схема строения двигателя ВАЗ-2114

Замена прокладки выпускного коллектора ВАЗ-2114 8 клапанов

Решил я значит решить проблему со звуком, который был в предыдущем посте. Заехал на станцию, человек послушал, сказал нужно менять прокладку коллектора, звук есть, и это из за него “цокот”, я спросил, во сколько выйдет замена прокладки? Мне ответили что цена будет 3800-4500, тут я немного осел, ранее 2800-3500 за прокладку штанов, а тут 4000 за коллектор. Ладно, понял, поехал в магазин, взял прокладку, цена ей оказалась 170 рублей, оригинальная, я думал будет дороже, ну да ладно. Выбрал день и поехал в гараж, посмотрел какие-то видео на тему того, как менять прокладку эту, но везде пишут мол не нужно ее менять самому, очень опасно и т.п. Руки растут прямо, поэтому сделаю сам. Но к сожалению подробного образца для новичков с фотографиями я не нашел, поэтому решил сделать, потому что мало ли, кому-то будет полезно.Начнем:

Внимание, сразу предупрежу, когда вы будете откручивать коллектора, не в коем случае не допустите того, чтобы у вас упала гайки или шайба, неважно что, в отверстия впуска и выпуска!

Замена прокладки ГБЦ на ВАЗ 2109

Как заменить прокладку выпускного коллектора

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Уплотнители ГБЦ

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

https://youtube.com/watch?v=pW9OyNFXEcU

Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
Снимите термостат, только не забудьте перед этим слить ОЖ.
Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
Отключите приемную трубу глушителя от выпускного коллектора.
Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
Аналогичным образом отключите центральный высоковольтник.
Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
Отключите питающую проводку от электромагнитного клапана.
Снимите шланг вакуумного усилителя с патрубка впускной трубы.
Отключите трубку от вакуумного корректора зажигания.
Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.

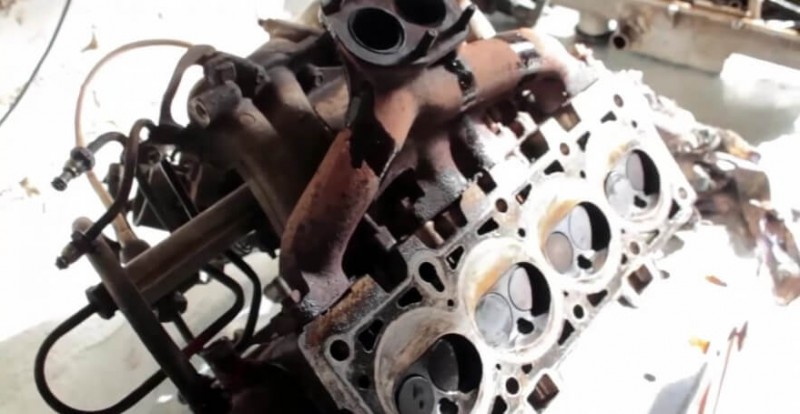

Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
Немного раскачайте головку рывками, после чего снимите элемент.
Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
Вращайте держатель, следите за показателями;
Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Порядок затяжки болтов и сборка двигателя ВАЗ 2114

Устанавливаем на блок новую прокладку головки, по установочным втулкам так, чтобы отверстие с медной окантовкой для прохода масла в прокладке находилось между третьим и четвёртым цилиндрами, прокладка должна быть сухой и чистой.
Затем устанавливаем головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ, также оба клапана 1-го цилиндра должны быть закрыты.
Приступаем к затягиванию болтов крепления головки в указанной последовательности см. фото 18 в четыре этапа. Закручивать болты от центра, постепенно равноудаляясь к краям блока цилиндров, как показано на схеме.Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла.
Первый цикл затяжки делаем с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий окончательно доводим болты на 90°.
Устанавливаем на головку блока детали, и подсоедините к ней шланги и провода в порядке, обратном снятию.
Устанавливаем шкив распределительного вала выступающей частью ступицы к двигателю.
При необходимости регулируем зазоры в приводе клапанов.
Регулируем натяжение ремня ГРМ.

Как заменить сцепление на ваз 2114?

Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки

Сильно обжатые или надорванные кольца замените.

Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. Сливаем охлаждающую жидкость.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ. Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Ключом «на 17» отвинчиваем шкив распределительного вала.

Если шпонка сидит неплотно в пазу носка распределительного вала, вынимаем её, чтобы не потерять.

Отсоединяем от ресивера шланги вакуумного усилителя, электропневмоклапана и регулятора давления топлива в топливной рампе.

Ключом «на 17» ослабляем гайку «В» крепления натяжного ролика. Отвинчиваем ключом «на 10» гайку «А» крепления защитного кожуха и отгибаем кожух. Также выкручиваем свечи.

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку.

Ключом «на 13» равномерно, в несколько подходов (до снятия давления пружин клапанов), откручиваем 6 гаек крепления корпуса подшипника распределительного вала.

Снимаем со шпилек задний корпуса подшипников распределительного вала.

Устанавливаем головку «Е14 Torx»…

…и откручиваем 10 болтов на блоке цилиндров.

Ослабляем хомуты и снимаем с выпускного патрубка подводящий патрубок радиатора «В», подводящие шланги дроссельного узла и отопителя «С», отсоединяем термостат.

Отворачиваем гайки крепления и отсоединяем шланги подачи и слива топлива от топливных трубок «А».

Снимаем головку блока цилиндров…

…и ее прокладку.

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.

Схема строения двигателя ВАЗ-2114

Как снять и заменить рулевое колесо на ваз 2114 и 2115 своими руками

Прокладка ГБЦ вблизи (двигатель снят)

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема и устройство двигателя

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Динамометрический ключ

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

установить держатель в положение «ноль»;
начать плавное вращение инструмента, одновременно следя за его показаниями;
в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Подтяжка болтов

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

динамометрический ключ;
набор ключей;
набор торцовых головок;
«Torx»;
отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

Обесточиваем систему, отсоединив минусовую клемму АКБ.
Выставляем поршень 1-го цилиндра в ВМТ.
Сливаем ОЖ.
Снижаем давление в системе.
Отсоединяем приемный патрубок глушителя от коллектора.
Убираем крышку ГБЦ.
Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
Открутив и ослабив гайки, отодвигаем кронштейн в бок.
Отсоединяем шланги охлаждающей системы.
Отсоедините тягу привода дроссельной заслонки.
Отсоединяем провода от масляного датчика в картере силового агрегата.
Отсоединяем другие провода и колодки.
Демонтируем крышку и ремень.
Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
Открутив болты и гайку, снимаем крышку, которая расположена сзади.
Снимаем оставшиеся шланги, колодки и провода.
Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
Полностью выкручиваем все болты.
Вынимать нужно с шайбами.
Демонтируем головку.
Теперь можно снять прокладку ГБЦ.
Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
Почистите поверхности, которые будут соприкасаться с прокладкой.
Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
Также соблюдайте момент. Он индивидуален для каждой модели авто.
Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Цены на прокладки ГБЦ ВАЗ 2114

Производитель	Цена (рцб)
АВТОВАЗ	250
Trialli	300
Federal-Mogul	700
ВАТИ и ЕЗАТИ	от 115
ФРИТЕКС	200

АВТОВАЗ

Для LADA Samara производитель предлагает следующие изделия:

ПГБ ВАЗ-21083 с герметиком. Цена прокладки ГБЦ ВАЗ 2114 – 255 рублей;
ПГБ ВАЗ-21083 с герметиком усиленная, металлическая. Цена 250 руб;

Их преимущество заключается в том, что они полностью соответствуют названному автомобилю.

Trialli

Trialli – бренд итальянского объединения производителей запчастей для автомобилей. Международный каталожный номер прокладок для ВАЗ 2114 и идентичных автомобилей – GZ 101 7022 1500. Цена безасбестовой ПГБЦ Триалл 300 рублей.

Federal-Mogul

Бренд Federal-Mogul представляет корпорация Federal Mogul Corp. В России работает дочерняя компания ООО «Федерал-Могул Пауэртрейн Восток».

Под брендом «Могул» предлагаются ПГБЦ металлические, двухслойные, с пружинящими зигами, позволяющими уплотнить стыки и каналы в системе смазки. Цена прокладки 700 рублей.

ВАТИ и ЕЗАТИ

Металлические прокладки, прокладки с герметиком и другие изделия, изготовленные на заводах ВАТИ и ЕЗАТИ, могут быть означены любым из двух брендов: ВАТИ или ЕЗАТИ, независимо от того, на каком из двух заводом они были выпущены.

Закрытое АО «ВАТИ- АВТО» – это предприятие, выпускающее прокладочные материалы на основе асбеста и без него. «ВАТИ-АВТО» – одно из немногих предприятий, где организована вся технологическая цепочка, начиная с формирования оснастки и заканчивая готовым изделием. Предприятие является частью холдинга Волжского Завода асбестовых технических изделий.

Под брендом ВАТИ выпускаются следующие ПГБЦ:

Асбестовая
Бесасбестовая усиленная;
С герметиком “НОРМА”, разработанным на заводе ВАТИ.

ВАТИ производит герметизированные прокладки ГБЦ на ВАЗ 2114, цена которых варьируется у разных продавцов от 115 до 164 рублей.

ЕЗАТИ расшифровывается как Егорьевский завод асбестовых технических изделий, находится в Подмосковном Егорьевске. Завод ЕЗАТИ производит не только асбестовые уплотнители, но и металлические ПГБ с пружинными зигами. Для их изготовления используется стойкая к коррозии сталь и термостойкие полимерные покрытия. Эти изделия считаются инновационными.

ФРИТЕКС

ОАО «ФРИТЕКС» – Завод фрикционных и термостойких материалов производит металлические уплотнители

для ГБЦ, которые используются на предприятиях ОАО «АВТОВАЗ», «ЗМЗ», «КАМАЗ», «Автодизель» и др. Основные приоритеты в работе завода – качество, надежность, применение инновационных материалов и технологий.

в 2011 году объединение RENAULT-NISSAN избрала Ярославский завод «Фритекс» поставщиком металлических ПГЦ для двигателей «Renault K4».

Качество изделий ФРИТЕКС неоднократно подтверждалось многочисленными испытаниями на стендах «Автодизеля», AVL, полевыми испытаниями транспортных средств и военной техники, на которых установлены уплотнительные детали «Фритекс».

Прокладки ГБЦ для ВАЗ 2114 изготавливаются из высоколегированной стали с полимерным покрытием. Завод выпускает также армированные композиционные прокладки для головок цилиндров ВАЗ 2114.

Стоимость детали этого производителя составляет около 200 рублей.

Особенности при сборке

Перед сборкой следует проверить болты крепления головки на вытяжку, их длина не должна быть больше 13,5 см, если они длиннее – использовать их уже нельзя.

Также следует проверить плоскость головки. Если она была перегрета, возможно, что ее покоробило и потребуется ремонт в виде торцевания плоскости.

При сборке болты крепления головки затягиваются в определенной последовательности и со строго определенным моментом затяжки. Далее все собирается в последовательности, обратной разборке.

В этой же последовательности производится и разборка, если выполняется доработка силовой установки.

Разборка и сборка головки цилиндров ВАЗ 2115

Разборка. Если требуется замена только какой-либо одной детали, то можно не разбирать полностью головку цилиндров и снять только то, что необходимо для замены.

Установите головку цилиндров на подставку, снимите ресивер с дроссельным патрубком, а затем жгут проводов форсунок, топливную рампу, впускную трубу и выпускной коллектор.

Снимите отводящий патрубок рубашки охлаждения двигателя с датчиком температуры. Выверните датчик указателя температуры охлаждающей жидкости, датчик контрольной лампы давления масла и свечи зажигания.

Отверните гайки и болт и снимите заглушку с прокладкой с задней стороны головки цилиндров.

Рис. 2.49. Разборка головки цилиндров: 1 – головка цилиндров; 2 – распределительный вал; 3 – задний корпус подшипников распределительного вала; 4 – прокладка; 5 – крышка головки цилиндров; 6 – передний корпус подшипников распределительного вала; 7 – сальник

Снимите корпусы подшипников 3 и 6 (

Рис. 2.50. Детали механизма привода клапанов: 1 – клапан; 2 – направляющая втулка; 3 – стопорное кольцо; 4 – маслоотражательный колпачок; 5 – опорная шайба пружин; 6 – внутренняя пружина; 7 – наружная пружина; 8 – тарелка пружин; 9 – сухари; 10 – регулировочная шайба; 11 – толкатель

Рис. 2.51. Сжатие пружин клапанов: 1 – приспособление 67.7823.9505

Выньте из отверстий головки цилиндров толкатели 11 (

Рис. 2.52. Установочные втулки корпусов подшипников распределительного вала

Очистите сопрягающиеся поверхности головки цилиндров и корпусов подшипников от остатков старой прокладки, грязи и масла. Поставьте установочные втулки (

Рис. 2.53. Положение кулачков первого цилиндра при укладке распределительного вала в опоры головки цилиндров

Смажьте моторным маслом опорные шейки и кулачки распределительного вала и уложите его в опоры головки цилиндров в таком положении, чтобы кулачки первого цилиндра были направлены вверх (

Рис. 2.54. Нанесение герметика на поверхность головки цилиндров

На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников, в зоне крайних опор распределительного вала нанесите герметик типа КЛТ-75ТМ или аналогичный ему герметик типа ТБ-1215 фирмы «Three Bond» (

Рис. 2.55. Порядок затягивания гаек крепления корпусов подшипников распределительного вала

1. Предварительно затяните гайки в последовательности, указанной на

Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Наденьте на шпильки головки цилиндров прокладки и установите выпускной коллектор и впускную трубу. Закрепите их гайками вместе с кронштейном 6 (см. рис. 2.9) и экраном 7.

Установите рампу форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке цилиндров. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом. Установите жгут проводов форсунок и подключите провода к форсункам.

Установите ресивер с прокладкой и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.

Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.

Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланг вытяжной вентиляции картера на холостом ходу.

Заверните в головку цилиндров свечи зажигания и датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла.

Зазоры в клапанном механизме отрегулируйте после установки головки цилиндров на двигатель.

Видео про «Разборка и сборка головки цилиндров» для ВАЗ 2115

Lada Samara На четвёртом цилиндре прогорел.а на втором…Ремонт ГБЦ ВАЗ 21083 инжектор

Ремонт ГБЦ ВАЗ 8Клапанов

Ремонт ГБЦ автомобиля ВАЗ 2114. Е-Газ

Схема строения двигателя ВАЗ-2114

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Процесс замены

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

Снимаем «клемму-минус».
Демонтируем защитный кожух ГРМ.
Выставляем метки ВТМ.
Сливаем полностью охлаждающую жидкость с автомобиля.
Сбрасываем давление в топливной системе.
Отсоединяем приемную отрубу от выпускного коллектора.
Снимаем крышку головки блока.
Отсоединяем дроссельный узел.
Снимаем воздушный фильтр.
Демонтируем топливную рампу в сборе с форсунками.
Фиксируем распределительный и коленчатый вал.
Снимаем ремень ГРМ.
Проводим демонтаж натяжного ролика.
Открутив крепления шестерни распредвала, снимаем ее.
Откручиваем крепление и снимаем заднюю крышку.
Демонтируем выпускной патрубок ГБЦ.
Отключаем и снимаем термостат.
Отсоединяем трубки подача и слива топлива.
Откручиваем крепление головки блока.
Демонтируем ГБЦ вместе с прокладкой.
Очищаем поверхность головки блока от старой прокладки, а также остальной грязи и пыли.

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

Устанавливаем новую прокладку.
Перед установкой головки проверяем, закрыты ли клапана на 1 цилиндре.
Закручиваем болты крепления ГБЦ согласно со схемой. На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
Дальнейшую сборку проводим в обратном порядке.

Не забудьте, что ремень ГРМ надо натягивать с определённым усилием, подробно об этом в материале: «натягиваем правильно ремень ГРМ на ВАЗ-2114 своими руками».

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 — каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:
