Нива шевроле замена радиатора охлаждения с кондиционером

Основные неисправности печки

Причины неисправности можно перечислить в небольшом списке:

1. Возникшая поломка блока управления.
2. Механические либо эксплуатационные повреждения поверхности радиатора.
3. Вышедший из строя добавочный резистор.
4. Поврежденные внешними факторами или изношенные продолжительной эксплуатацией патрубки радиатора.
5. Неисправный кран отопителя.

Как определить какая именно поломка произошла? Рассмотрим несколько различных признаков по которым вы сможете определить причину неисправности и понять с чего начинать ремонт печки.

Печка не обогревает пространство для ног

Ремонт печки также не требует больших навыков в моделе нива шевроле. В редких случаях радиатор печки в моделе нива шевроле мы меняем.Печка нива шевроле имеет простое устройство.Чтобы устранить поломку, нужно сначала измерить температуры жидкости в системе. Это действие покажет где может быть проблема. Когда мотор нагревается до 90 градусов без проблем, а тепла так и нет, то неисправность в системе охлаждения.Заслонка должна быть исправна. Отрегулируйте заслонки, выполняя следующую последовательность действий:

1. Двигатель нужно нагреть до момента, когда тепло вы сможете почувствовать открытой ладонью.
2. Устанавливается крайнее значение переключателя.
3. Ручка, которой регулируется направление воздуха, поворачивается в верхнее положение, затем без промедления ее нужно установить на «10» часов. Данные манипуляции помогут теплу попадать в низ салона автомобиля.

Данные действия повторяются до достижения результата, так как в основном данная проблема возникает из-за недочетов сборки. Люфты препятствуют свободному продвижению воздуха и постановке необходимого положения заслонки сразу

Стоит отметить-если  теплый воздух так и не дует внутрь машины, то нужно обратить внимание на саму систему охлаждения.Можно также ремонт печки сделать в специализированном центре для модели нива шевроле

Утечка тосола из печки

Износ резиновых шлангов, поломка крана отопителя, все это приводит к возникновению утечки жидкости. Циркуляция жидкости в системе происходит под давлением, что требует сто процентной герметичности соединений. В процессе использования все соединительные трубки, прокладки могут прийти в негодность так как утрачивают гибкость, появляются трещины. Такие поломки обычно достаточно легко обнаружить. Патрубки, пришедшие в негодность заменяют. Замена патрубков печки нива шевроле достаточно легкая процедура. Края соединений можно промазать герметиком перед сборкой. Рекомендуется для стягивания избегать некачественных дешевых хомутов китайского изготовления- они не обеспечат крепкое сцепление и герметичность соединений.

Печка плохо греет в шеви нива

Ремонт печки в новых моделях нива шевроле не требуется.Установить причину плохой работы можно после диагностики. Например,если при изменении силы подачи воздуха на трех скоростях вы не замечаете никаких изменений, или тепло не подается вообще, то скорее всего неисправен резистор, который нужно заменить на рабочий.

Если замена не решила проблему, необходимо продолжить диагностику

В случае, когда снижается уровень охлаждающей жидкости через сутки после долива до уровня, нужно обратить внимание на состояние соединительных шлангов. При необходимости провести замену на новые

Поломку блока управления отопителя лучше устранять на станции технического обслуживания, потому что у специалистов, работающих там есть нужные специализированные инструменты, необходимые в этом случае.

Также создать остановку работы печки может засоренный салонный фильтр. Затрудненная циркуляция увеличивает нагрузку на электро цепь автомобиля, приводя тем самым к перегоранию предохранителей.

При покупке авто вторичного рынка рекомендуется сразу провести промывку отопительной системы, чтобы потом не попасть на ремонт печки в поддержанных моделях нива шевроле.

Замена радиатора на Ниве Шевроле.

После того, как необходимое оборудование заготовлено, необходимо отключить аккумулятор, поскольку в процессе ремонта необходимо отключать некоторые электрические компоненты системы.

Для обеспечения доступа, лучше всего снять декоративную решетку с бампера и открутить защиту картера. Иногда открутить ее довольно тяжело, потому что удерживающие ее болты ржавеют. В этом случае можно обработать их спреем WD-40, подождать 10 минут, после чего сделать это будет намного проще. После снятия защиты нужно снять брызговик двигателя, это обеспечит лучшую обзорность из смотровой ямы.

На данном этапе лучше всего еще раз осмотреть патрубки, ведущие к радиатору, поскольку на их нижней части может появится течь, незаметная в обычном состоянии.

После этого сливаем тосол из системы.

Во время этого лучше всего открутить крышку на расширительном бачке и открыть кран отопителя. Для этого переводим регулятор печки в красную зону. В нижней части радиатора открываем специальный вентиль, который позволяет слить большую часть жидкости.

В охлаждающей системе внедорожника Шевроле Нива помешается около 8 литров тосола, но некоторая часть будет оставаться в системе, поэтому при выборе емкости можно обойтись тарой на 5-6 литров.

Снимаем корпус воздушного фильтра, чтобы обеспечить доступ сверху. Под ним находятся патрубки, ведущие к радиатору гидроусилителя. Когда они будут отсоединены, из них может вылиться небольшое количество жидкости. При необходимости ее можно использовать повторно, достаточно лишь слить ее в чистую тару.

После отсоединения патрубков необходимо снять радиатор гидроусилителя руля. Но стоит помнить, что данная процедура не является обязательно. Она лишь призвана увеличить свободное пространство для установки нового радиатора, чтобы не повредить его соты.

Далее откручиваем патрубок, который идет от термостата к радиатору. Отключаем разъемы вентилятора и откручиваем звуковой сигнал.

Радиатор крепиться при помощи кронштейнов в верхней части. Для большего удобства лучше всего снимать сами кронштейны.

Отключаем вентиляторы, они крепятся при помощи 6 гаек к радиатору. Не нужно снимать их по отдельности, лучше демонтировать весь блок полностью. После их отключения нужно снять последний патрубок.

В данном случае каждый мастер поступает по-своему. Одни мастера предпочитают снимать передний бампер, другие просто гнут диффузор по направлению к двигателю, чтобы иметь возможность извлечь радиатор.

Что нужно для замены?

Итак, сперва необходимо выбрать новый теплообменник. В продаже встречается несколько производителей радиаторов печки для «Шевроле-Нивы»:

• ДААЗ.
• «Лузар».
• «Крафт».

Судя по отзывам, наилучшим из них является ДААЗ. Также данный производитель тесно сотрудничает с сертифицированными сервисами и дилерами для гарантийного ремонта. Цена нового элемента — порядка 1600 рублей.

Также нам понадобится тонкий поролон. Он необходим для того, чтобы уменьшить щели прохода воздуха. Благодаря этому «тюнингу», поток будет проходить непосредственно через радиатор, а не мимо него.

Кроме этого, понадобится крестовая отвертка для откручивания элементов салона и хомутов патрубков отопителя.

Поскольку для работы печки используется охлаждающая жидкость, при демонтаже она непременно разольется. Чтобы избежать потопа в салоне, подготавливаем отрезанную пластиковую бутылку и куски полиэтилена. В идеале нужно слить жидкость полностью из системы. По окончании установки залить ее заново через расширительный бачок.

Chevrolet Niva | Замена радиатора системы охлаждения

Радиатор подлежит замене при обнаружении течи из него охлаждающей жидкости.

В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.

Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

2. Снимите электровентилятор радиатора (см. «Снятие и установка электровентилятора радиатора с кожухом»).

3. Снимите звуковой сигнал (см. «Снятие, установка и регулировка звукового сигнала»).

4. Ослабьте затяжку хомута крепления к радиатору подводящего шланга…

5. …и снимите шланг с патрубка радиатора.

6. Аналогично отсоедините от радиатора отводящий шланг.

7. Отверните две гайки крепления радиатора к кузову.

8. Выньте держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.

9. Наклоните радиатор к двигателю. Ослабьте затяжку ленточного хомута пароотводящего шланга…

10. …и снимите шланг со штуцера радиатора.

Полезный совет Ленточные хомуты крепления шлангов неудобны в пользовании, ими трудно повторно обеспечить герметичность соединения. Рекомендуем при первом отсоединении шлангов заменять ленточные хомуты червячными, имеющимися в продаже.

11. Выньте радиатор вверх.

12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлеките их из отверстий в поперечине, если они остались на кузове. Замените порванные или потерявшие упругость подушки.

13. Извлеките из кронштейнов радиатора резинометаллические втулки. Замените порванные или потерявшие упругость резиновые втулки.

14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

15. Проверьте герметичность радиатора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон.

16. Установите радиатор в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

Полезный совет Чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору шлангов смажьте патрубки радиатора тонким слоем герметика.

17. Установите электровентилятор и все снятые детали в порядке, обратном снятию.

18. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

automn.ru

Установка.

Для начала необходимо подготовить новый радиатор. Для этого снимаем со старого резиновые ножки и одеваем их на новую деталь, поскольку новые радиаторы ими не комплектуются. Далее производим сборку в обратном порядке. Во время установки лучше всего располагать хомуты так, чтобы доступ к ним был максимально удобным, на случай следующей замены.

При сборе системы гидроусилителя нет необходимости в прокачке жидкости, если внутрь попадет небольшое количество воздуха, он выйдет через время в расширительный бачок. Поэтому после замены необходимо некоторое время следить за уровнем жидкости и при необходимости доливать ее до максимальной отметки.

После сборки системы, необходимо залить новую охлаждающую жидкость. Заполнять нужно через расширительный бак

Важно после заливки завести двигатель, чтобы работала помпа и дождаться, когда двигатель нагреется до рабочей температуры и откроется термостат. В этот момент большой круг будет открыт и потребуется долить тосол в систему до нужного уровня

Как заменить радиатор печки на «Шевроле Ниве» с кондиционером

При оснащении автомобиля системой кондиционирования заменить радиатор печки в домашних условиях гораздо сложнее, но всё же возможно.

Какие инструменты понадобятся

Для демонтажа потребуется:

• набор отвёрток;
• ключи (головки) на «8», «10», «19», «24»;
• крестообразные биты и торекс Т20;
• налобный фонарик;
• герметик.

Чтобы выполнить демонтаж радиатора, потребуется подготовить определённый перечень инструментов

Как снять испаритель и вентилятор

Прежде чем демонтировать радиатор, потребуется обеспечить доступ к нему. Для этого необходимо снять испаритель кондиционера. Выполняем процедуру пошагово:

1. Снимаем бардачок, для чего вывинчиваем все крепёжные элементы.
2. Демонтируем подушку безопасности (если в комплектации автомобиля она присутствует). С АКБ снимаем минусовую клемму, затем ищем красный разъём подушки безопасности и вынимаем его. Подходящим инструментом откручиваем болты крепления подушки. При помощи плоской отвёртки поддеваем заглушку на панели, нажимаем на защёлки снизу и вытаскиваем подушку вверх. Ключом или головкой подходящей размерности откручиваем два болта крепления подушки безопасности
3. Снимаем воздуховод с пассажирской стороны. Поддеваем плоской отвёрткой заглушки решётки вентиляции, откручиваем саморезы и вынимаем решётку. Удаляем скотч и извлекаем воздуховод. Чтобы снять воздуховод со стороны пассажира, потребуется демонтировать решётку вентиляции и удалить скотч
4. Демонтируем патрубок в ногах пассажира. Откручиваем крепёж крепления шланга и тянем его на себя. В ногах у пассажира нужно снять патрубок, для чего откручиваем крепеж шланга
5. Чтобы снять испаритель кондиционера потребуется убрать блок предохранителей и блок управления. В их полном демонтаже нет необходимости, можно просто оставить устройства в висячем положении. Крышку блока управления откручиваем при помощи головки на «10», крестообразной отвёрткой вывинчиваем болты крепления. Прежде чем демонтировать испаритель кондиционера, потребуется снять блок управления и блок предохранителей
6. Для демонтажа вентилятора извлекаем воздушный фильтр и выкручиваем 4 самореза, обеспечивающих крепление электромотора. Чтобы снять вентилятор отопителя, нужно извлечь салонный фильтр и открутить 4 самореза
7. В нижней части печки откручиваем саморез битой на «7». Биту на «7» вставляем в ключ подходящей размерности и обматываем изолентой
8. Отгибаем металлические кронштейны. Чтобы извлечению испарителя ничего не мешало, нужно отогнуть металлические кронштейны
9. Аккуратно снимаем тросик, отвечающий за регулировку заслонки, чтобы не потерять защёлку. Убираем саму конструкцию вправо.
10. Чтобы разобрать вентилятор на две части, снимаем защёлки (6 штук), поддевая их отвёрткой. После этого корпус можно разъединить и вынуть вниз. Для разъединения частей вентилятора необходимо снять защёлки, после чего элементы вынимают
11. Следующим шагом является демонтаж испарителя кондиционера. Для этого под капотом откручиваем трубки устройства кондиционирования. Поскольку из системы начнёт выходить фреон, лучше избегать его попадания в органы дыхания.
12. Откручиваем гайки с расположенных рядом шпилек.

Замена радиатора Шевроле Нива предусмотрена в случае протечки. Об этом обязательно будут свидетельствовать лужи охлаждающей жидкости под машиной и постоянно уменьшающийся ее уровень. По следам подсыхающего и кристаллизующегося вещества, содержащегося в тосоле, можно даже обнаружить место протечки.

Процедура замена радиатора достаточно трудоемкая, поэтому предварительная подготовка всего необходимого оборудования в значительной степени сократит временные затраты. Придется подготовить:

• антифриз;
• герметик;
• головку на 8, 10, 13, 17;
• вороток;
• крестовую отвертку
• жидкость ГУР;
• емкости для слитого антифриза и для жидкости ГУР.

Признаки протечки

В отличие от ВАЗ 21214, радиатор отопителя на Шевроле Ниве не оборудован краном и охлаждающая жидкость циркулирует через него круглогодично. Это не значит, что отопление работает постоянно, с помощью пластиковой заслонки поток переключается мимо печки, отчего в ноги водителя и пассажира дует холодный воздух. Но сама печка всегда горячая, что ощущается по небольшому нагреву боковых пластиковых панелей центральной консоли.

О том, что протекает система отопления автомобиля, невозможно узнать по внешним признакам. Под машиной нет пятен, все соединения патрубков со штуцерами сухие, а жидкость куда-то уходит. Из-за этого электрический вентилятор, охлаждающий двигатель, может включаться даже в холодные дни.

Замена радиатора печки Chevrolet Niva с кондиционером работа довольно сложная, но вместе с тем ее вполне можно сделать самостоятельно. Только сначала нужно определить действительно ли причина в радиаторе отопителя. Признаки неисправности следующие:

• Плохая работа печки;
• Регулярная нехватка жидкости в системе отопления;

• Появление запаха антифриза в салоне (не всегда);
• Лужа жирной жидкости под водительским ковриком (заодно почитайте статью, как его просушить).

Инструмент. Для этой работы не требуется особого инструмента, практически все необходимое можно найти в обычном наборе ключей. Также понадобятся 2 отвертки (шлицевая и крестовая) и пассатижи. А также коробочка под саморезы. Помимо этого можно запастись маркером.

Причины неисправности можно перечислить в небольшом списке:

1. Возникшая поломка блока управления.
2. Механические либо эксплуатационные повреждения поверхности радиатора.
3. Вышедший из строя добавочный резистор.
4. Поврежденные внешними факторами или изношенные продолжительной эксплуатацией патрубки радиатора.
5. Неисправный кран отопителя.

Как определить какая именно поломка произошла? Рассмотрим несколько различных признаков по которым вы сможете определить причину неисправности и понять с чего начинать ремонт печки.

Пошаговый порядок снятия радиатора охлаждения на Шевроле Нива

1. Загоняем автомобиль на яму или подъёмник, включаем ручной тормоз.
2. Далее отключаем минусовую клемму с аккумуляторной батареи. Теперь можно приступать к сливу ОЖ, и делается это следующим образом.
3. Отводим рычаг отопителя в салоне на красную метку и открываем крышку на расширительном бачке.

Включаем максимум «жары»

Дожидаемся пока весь тосол выльется.

Для удобства слива снимаем защиту от грязи

Разборку следует проводить аккуратно, чтобы не попала грязь в патрубок.

Продолжаем работы, но уже с самим радиатором

1. Для того, чтобы произвести демонтаж радиатора, нам потребуется головка на «10» и удлинитель для ключа. Держится он на пяти болтах, которые необходимо полностью выкрутить.
2. Далее демонтируем звуковой сигнал, заранее отключив клеммы от неё, а также с блока запуска вентиляторов охлаждения.
3. При помощи ключа на «7», ослабляем и отсоединяем хомут, от патрубка идущий на термостат.

Также можно использовать и отвёртку, для наилучшего снятия.

Во время разбора этих деталей, может понадобиться помощник.

Пошаговый порядок замены радиатора

Новый и старый радиатор

1. Перед тем как приступить к установке нового радиатора, снимите резиновые ножки со старого. Всего их четыре и, как правило, они никак не портятся.
2. Когда всё будет установлено и подготовлено, установку нового радиатора производим в аналогичном порядке снятию.
3. Добавьте все жидкости строго до уровня, заведите машину и подождите, пока она не прогреется до рабочих температур и включения вентилятора.
4. По окончании работы осмотрите все соединения на наличие подтёков, а также должного уровня жидкостей и при необходимости добавьте его.

Система управления

Электроника в автомобиле главенствует над элементами любой системы, не является исключением и система охлаждения. «Нива Шевроле» имеет управление контуром циркуляции антифриза, основанное на работе контроллера, данные на который поступают с датчика температуры, и блока управления. На радиаторе охлаждения закрепляется кожух с двумя спаренными вентиляторами. В народе их называют «карлсонами». Информация о превышении температуры тосола поступает с датчика температуры, который устанавливается в блоке двигателя. А уже управление осуществляется непосредственно ЭБУ (электронным блоком управления).

При определённом, заданном программно превышении температуры включается сначала один правый вентилятор, а затем — оба и в усиленном режиме. Для разных прошивок блока управления первый вентилятор включается с 98°С, а сразу оба — со 100°С или 102°С. Усиленный режим работы выключается после падения температуры до 93°С. Есть варианты, когда срабатывают только два вентилятора одновременно, что не всегда удобно. Этот нюанс – один из слабых звеньев системы охлаждения. Иногда достаточно перепрошить ЭБУ для достижения оптимального режима работы вентиляторов, и всё налаживается.

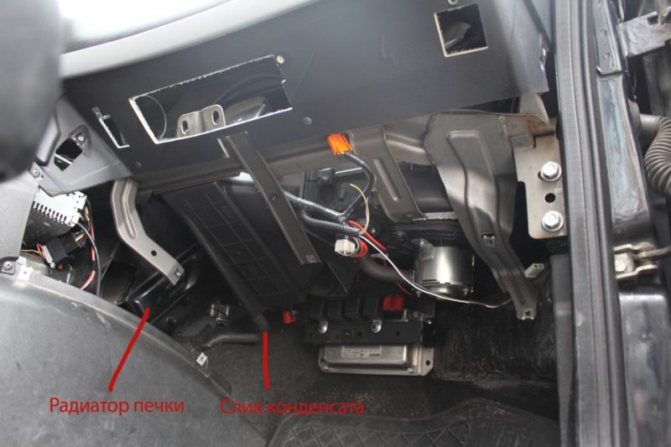

Замена на автомобиле с кондиционером

Радиатор печки на Нива Шевроле с кондиционером в виду конструкции расположен несколько иначе, чем в предыдущем случае. Поэтому, чтобы поменять его лучше прибегнуть к некоторым хитростям.

Так же замена радиатора печки Нива Шевроле с кондиционером без снятия панели приборов потребует замены испарителя. Поэтому в некоторых случаях автовладельцы предпочитают производить ремонт со снятием приборки. Несмотря на то, что этот способ более сложный он позволяет не нарушать герметичность системы кондиционирования, чтобы не было затрат на заправку авто фреоном.

Работу можно разбить на несколько основных этапов:

1. Нужно отсоединить аккумулятор, затем слить тосол из системы охлаждения в специальную емкость. Чтобы удалить все остатки жидкости можно продуть расширительный бачок.
2. Откручиваются болты крепления магнитолы, затем она извлекается вместе с салазками. Выкручиваются саморезы, которые удерживают панели и щиток приборов. Затем следует отжать защелки и немного отвести панель, чтобы она вышла из пазов.
3. Чтобы упростить процесс обратной сборки можно отметить все фишки и разъемы маркером или прикрепить маячки из изоленты. Затем извлекается боковой щиток, кожух руля, разъем подветки.
4. Снимается рулевая колонка вместе с распоркой
5. Откручивается вентилятор, затем можно переходить к демонтажу печки вместе с блоком кондиционера

Важно помнить, что замена радиатора печки потребует разбора значительной части передней панели, поэтому, чтобы во время сборки не оставалось лишних деталей и система заработала как следует, необходимо придерживаться четкого порядка при обратной сборке и при необходимости запоминать расположение крепежных элементов. Сборка производиться в обратной последовательности

После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха

Сборка производиться в обратной последовательности. После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха.

Работа выполняется на смотровой канаве. Перед началом ремонта нужно приготовить новый кондиционер, 10 литров антифриза и следующий инструмент:

• Емкость для слива охлаждающей жидкости.
• Гаечные ключи.
• Крестовая отвертка.
• Домкрат.
• Противооткатные упоры.
• Баллонный ключ.

Демонтаж радиатора выполняется после того, как машина установлена на смотровую канаву и из системы охлаждения слит антифриз. Работа выполняется следующим образом:

• Демонтировать бампер и решетку радиатора (нужно будет открутить саморезы и болты).
• Поддомкратить и демонтировать передние колеса.
• Снять патрубок воздушного фильтра.
• Демонтировать кожух, направляющий воздух.
• Открутить крепление охлаждения масла ГУР.
• Снять фары, чтобы они не мешали отвести трубки охлаждения масла.
• Демонтировать перекладину, которая частично перекрывает доступ к болтам, удерживающим крепление вентиляторов охлаждения.
• Отсоединить клемму от блока электровентиляторов.
• Открутить гайки и болты, удерживающие крепление вентиляторов, и аккуратно извлечь его вниз.
• Открутить винты крепления трубок конденсатора к кузову автомобиля.
• Отвести трубки и систему охлаждение масла ГУР вперед.
• Ослабить хомуты и снять патрубки.
• Извлечь радиатор.

Сравнение производителей

В магазинах можно встретить запчасти производства нескольких компаний. Продукция отличается двумя параметрами: ценой и качеством изготовления. Рассмотрим несколько самых популярных марок.

Hola — торговая марка нидерландской компании H&H Group. 15 европейских заводов выпускают радиаторы, ремни, амортизаторы и другие автозапчасти. Недорогая продукция этой марки имеет хорошее качество. По отзывам покупателей, запчасти этой марки при сопоставимой цене превосходят по качеству китайские изделия. Цена — 2000 рублей.

ДААЗ — Дмитровский автоагрегатный завод, входящий в концерн «Объединенные автомобильные технологии», был основан еще в 1967 году. Кроме радиаторов, компания выпускает фильтры, тормозные колодки и другие запчасти на российские и иностранные автомобили. Продукцией этой марки комплектуются автомобили, которые сходят с конвейера АвтоВАЗа. Цена — 2500 рублей.

Luzar — российская компания, которая была основана в 2003 году на базе Луганского радиаторного завода. Изделия этой марки соответствуют ГОСТ-Р и производитель дает на них гарантию 2 года. Цена — от 2100 рублей.

Bautler — британская компания, выпускающая, в числе прочего, запчасти для Нивы Шевроле. Цена — от 2200 рублей.

Отзывы автовладельцев расходятся. Одни считают самыми надежными радиаторы ДААЗ, другие — Bautler, Hola или Luzar.

С учетом того, что замена детали отнимает много времени и сил, стоит брать спортивный вариант Luzar. Он сконструирован в расчете на большие нагрузки, поэтому отличается большей надежностью.

Изделия Hola отличаются тем, что каждая трубка имеет собственную уплотнительную резинку, а не фиксируется единственным уплотнителем. В Luzar-Sport соты припаяны к основе, которая крепится к бачкам.
