Замена радиатора печки на renault logan

Содержание:

Смена лампочки

Если не горит лампочка подсветки регуляторов, то сперва нужно проверить предохранители. Лампа подсветки центральной панели — одна. Отсутствие повреждённых предохранителей означает, что необходима замена лампочки.

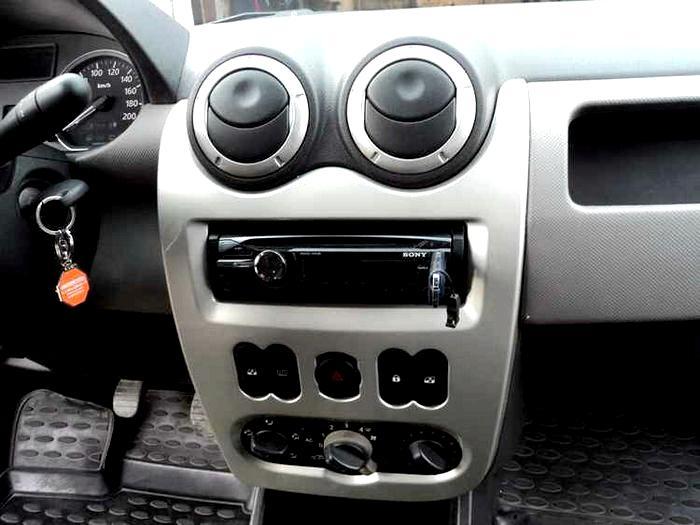

  1. Снять накладку магнитолы.
  2. Аккуратно поддев отвёрткой, снять серую панель.
  3. Снять ручки, которыми управляется вентилятор, обдув и печка.
  4. Открутить шурупы крепления модуля.
  5. Модуль выдавить внутрь, а верхнюю часть вынуть наружу.
  6. Отжать защёлки по бокам и отогнуть панель. Снять панельку затруднительно, достаточно просто отогнуть.
  7. Вот тут и обитает лампочка подсветки. Заменить её на новую и собрать все в обратном порядке.

После несложной процедуры лампочка подсветки снова работает.

В ходе разбирательства с системой охлаждения/нагревания я пришел к выводу, что для повышения температуры в салоне зимой необходимо заменить печку. Термостат новый (старый вроде как подвисал), антифриз заменен, как тут недавно выяснилось — бачок расширительный целый и без намеков. И воздух спускал неоднократно. Но зимой все равно на мой взгляд недостаточно тепло, особенно читая как у других логан пышет жаром. Решил хоть печку махнуть, может забилась за 8 лет-то.Изначально меня мучила дилемма: провести промывку системы и заменить только печку, или заменить ещё основной радиатор, поскольку у него сломано одно верхнее крепление и герметичность обеспечивает нашлепка из холодной сварки, а за положение в пространстве отвечает стальная проволока-растяжка.Нюанс в том, что при промывке с большой долей вероятности радиатор печки забивается, поскольку имеет наиболее узкие каналы. Так что промывать стоит со старым радиатором печки. Опять же фабричные составы для промывки добавляются в антифриз, что подразумевает его безвозвратную потерю и заливку нового.Но с другой стороны претензий к основному радиатору кроме неэстетичности и нештатности крепления у меня нет, а вот бюджет мероприятия при замене обоих радиаторов стремительно возрастает. Хотя в поездке на юг в волгоградских пробках пару-тройку раз температура ползла на 6 делений, там и было за 35’C. Грешу на шубу между радиаторами кондера и основным, тем более что расстояние между ними мизер — радиатор кондера вмят внутрь. Надо снимать бампер, разбирать их и смотреть что там, промывать. Судя по видео, просмотренному сегодня, кондерный крепится к основному двумя торксовскими винтами со стороны бампера.А сегодня мучая поиск на логан.ру я наткнулся на интересную мысль — при замене печки не нужно сливать антифриз, а надо просто зажать патрубки. Гениально! Самый тупой и простой вариант, как раз для меня, тем более что есть чем зажимать.Получил заказанный радиатор, клипсу взамен поломанной для облицовки стойки, прикупил по дороге литр антифриза и бутыль дистиллята.

Радиатор отопления лузар 954рФиксатор обшивки передней стойки 190рАнтифриз тотал 360рВода дистиллированная 40р

Основной радиатор (с кондером до 08г) лузар

1600 + 3л конц.антифриза, промывка и много геморроя в ожидании пока трижды остынет ОЖ.

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Снимаем нижнюю облицовку консоли панели приборов (см. «Снятие панели приборов»). С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…

…и отгибаем край покрытия.

Головкой «на 13» отворачиваем два болта нижнего крепления кронштейна поперечной балки (для наглядности панель приборов снята).

Через отверстие в панели приборов (под комбинацию приборов) ключом «на 13» отворачиваем две гайки верх него крепления кронштейна поперечной балки.

Вынимаем жгут проводов из держателей, расположенных на внутренней стороне кронштейна, и снимаем кронштейн поперечной балки.

Ключом «Torx T-20» отворачиваем винт крепления прижимной пластины трубок радиатора отопителя.

Вынимаем трубки из отверстий бачка радиатора отопителя.

На наконечниках трубок установлены резиновые уплотнительные кольца.

Ключом «Torx T-20» отворачиваем два самореза крепления радиатора.

Отжав три защелки…

…вынимаем радиатор из корпуса отопителя. Перед установкой радиатора заменяем резиновые уплотнительные кольца на наконечниках трубок. Устанавливаем радиатор отопителя в обратной последовательности.

Конструкция и значение узла

С точки зрения конструкции печка представляет особой самый обыкновенный теплообменник, который выполняет функцию передачи тепла от теплоносителя в окружающую среду. В этом плане он практически ничем не отличается от основного радиатора, который выполняет аналогичную функцию. Конкретно этот радиатор подключается к системе охлаждения параллельно. Для этой цели в конструкции имеются специальные штуцеры, через которые охлаждающая жидкость (ОЖ) попадает в печку и отдает тепло в салон.

Изделие выполнено в виде продолговатых сот. Такая конструкция считается классической, при этом именно она позволяет максимально эффективно передавать тепловую энергию от теплоносителя в окружающую среду. Обязательными являются впускной и выпускной клапаны, которые используются для подачи и отведения охлаждающей жидкости соответственно.

Главный радиатор работает в большом контуре, в то время как радиатор печки функционирует в малом контуре. При старте автомобиля в первую очередь запускается малый контур, когда теплоноситель ходит от двигателя к малому радиатору и обратно. За счет этого автовладельцы могут включить печку сразу же после старта двигателя.

В большинстве моделей предусмотрен специальный расширительный бачок и пароотводящая магистраль. Они необходимы для того, чтобы отводить излишне перегретую воду и образовавшийся пар. Многие водители задают логичный вопрос – почему нельзя использовать тепло, которое выделяется с основного радиатора? Дело в том, что воздух, которым он обдувается, никак не очищается, соответственно, содержит пыль и другие загрязняющие вещества.

Наличие отдельного радиатора с вентилятором и фильтром не только повышает безопасность и чистоту воздуха, но и позволяет регулировать уровень тепла. Реализовать такую систему на основе большого радиатора спереди авто возможно, но она будет слишком сложной и малоэффективной. Также не стоит путать радиатор кондиционера Рено Логан с теплообменником для печи. Это разные детали в автомобиле, при этом последний в своем составе имеет конденсатор, если говорить правильно.

Естественно, при повреждении радиатора отопления печка будет функционировать с низкой эффективностью или совсем не будет прогревать салон. Более того, утечка охлаждающей жидкости может вызвать самые разнообразные проблемы. В конечном счете, ее окажется недостаточно для охлаждения мотора, что приведет к перегреву и всем вытекающим последствиям. Например, перегрев в течение 20 минут может стать причиной:

  • деформации головки блока цилиндров;
  • появлению трещин в ГБЦ,
  • прогоранию прокладки ГБЦ;
  • разрушению межкольцевой перегородки;
  • разрушению сальников.

В связи с этим, не стоит беспечно относиться к поломкам печки, особенно если это связано с самим радиатором.

Замена вентилятора отопителя (печки) на Рено Логан, Сандеро, Дастер, Лада Ларгус

Подробная видео-инструкция по снятию и установке вентилятора отопителя (печки,кондиционера)без демонтажа.

Внимание! Перед проведением данных работ на Renault Logan, необходимо заранее слить антифриз в отдельную тару

  1. Если насос водяного контура Renault Logan работает неправильно, он не производит должного давления, охлаждающая жидкость не может поступать в радиатор печки, соответственно он не греет воздух. Подробная статья о том, как заменить лампу ближнего света на рено дастер, даны артикулы, есть видео и фото контент, советы по замене и выбору. Данная проблема обычно приводит к перегреву двигателя, поэтому водяной насос нуждается в срочной замене. Видео обзор по снятию и установке переднего бампера на автомобилях рено логан и лада ларгус своими руками. Для того, чтобы поменять водяной насос, необходимо разобрать систему газораспределительного механизма и слить заранее антифриз.
  2. В случае, если автомобиль ранее эксплуатировался неаккуратно, а вместо антифриза в систему была залита вода, продукты коррозии вполне могут забить радиатор салонного отопителя, что в свою очередь негативно сказывается на его работе.

К сожалению, производить очистку радиатора системы отопления Renault Logan – нецелесообразно. Как заменить подшипники генератора на рено логан 1.4-1.6 (2008-2014). Инструкция по замене, каталожный номер, размеры. Видео описание процедуры замены всех ламп в блок фаре рено логан своими руками. Данную деталь необходимо менять.

Чтобы произвести замену этой детали, необходимо разобрать корпус салонного отопителя, заранее освободив систему охлаждения от антифриза.

Эта неисправность может вызывать воздушные карманы в системе охлаждения. По видео для рено логан вентилятор как и на рено далее нужно снять сам вентилятор. Вследствие перегрева двигателя прокладка ГБЦ может повредиться, таким образом, газы поступают в систему водоснабжения

На работающем двигателе откройте заливную горловину бачка расширителя и обратите внимание на состояние антифриза. Если в бачок поступают пузыри воздуха, это говорит о неисправности прокладки ГБЦ.
Данная проблема заключается в плохой проводимости воздуха фильтром салона Renault

» Видеогалерея » русский рок » реснички на nissan tiida (russ-artel.ru), снять фару на ниссан тиида видео как снять бампер на ниссан тиида реснички на передние фары прямо сейчас и ваше авто будет. Всем привет! В сегодняшнем посте, хочу вам рассказать, как поменять задние тормозные колодки на автомобиле рено меган 2. Устранить эту неисправность можно, заменив данный фильтр.
Если в момент включения салонного обогревателя не поступает поток воздуха, вполне вероятно, что не работает мотор отопителя. К сожалению, ремонту данный узел не подлежит, его необходимо менять.
Регулятор оборотов напрямую связан электрической цепью с мотором вентилятора. Поэтому его стоит проверять в первую очередь. (Печки) на рено логан данное видео как снять и отремонтировать вентилятор печки рено. Вполне возможно, что не работает именно регулятор.
Если вышеперечисленные проблемы не коснулись вашего автомобиля, а печка по-прежнему не греет воздух, тогда стоит проверить краны радиатора. Вполне возможно, что не работают клапаны, которые пропускают антифриз к радиатору печки.

Замена охлаждающей жидкости в системе охлаждения двигателя k7j 1,4 автомобиля Рено Логан

В зависимости от того, что наступит раньше. Объем антифриза заливаемого в систему составляет 5,45 л.

Необходимые инструменты приспособления и запчасти

— Антифриз — 6 литров

Подробно о выборе охлаждающей жидкости для системы охлаждения двигателя автомобиля Рено Логан: «Выбор охлаждающей жидкости для системы охлаждения двигателя автомобиля Рено Логан».

— Новый червячный хомут диаметром 40 мм (старый заводской повторной установке не подлежит)

— Воронка для залива жидкости

Подготовительные работы

— Устанавливаем автомобиль на яму, эстакаду или подъемник

— Снимаем защиту картера двигателя

— Даем двигателю остыть, чтобы упало давление в системе

— Подставляем таз под радиатор автомобиля

Замена охлаждающей жидкости в системе охлаждения двигателя k7j 1,4 автомобиля Рено Логан

Сливаем старый антифриз

Следует знать, что в системе охлаждения двигателя автомобиля Рено Логан нет сливных отверстий, поэтому охлаждающей жидкости слив производится через отсоединенный нижний патрубок радиатора. После слива охлаждающей жидкости в системе останется около литра старого антифриза, поэтому новый войдет не полностью и контролировать его количество следует по меткам на расширительном бачке.

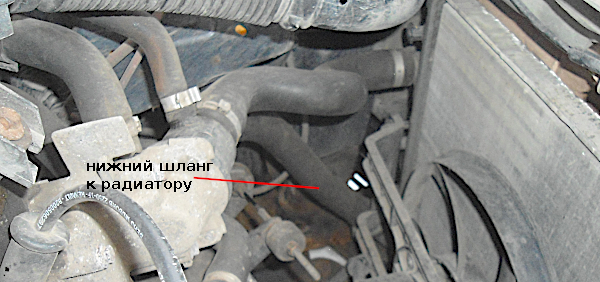

Отсоединяем шланг от нижнего патрубка радиатора

Для этого вставляем лезвие шлицевой отвертки в замок хомута на шланге и поворачиваем отвертку вокруг своей оси. Натяжение хомута ослабнет. Сдвигаем руками шланг с нижнего патрубка радиатора. Сливаем охлаждающую жидкость.

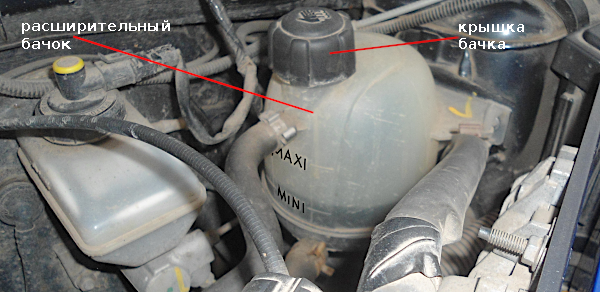

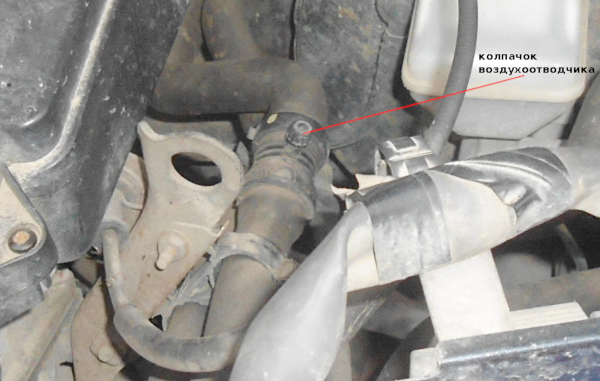

Отворачиваем и снимаем крышку расширительного бачка, а так же колпачок воздухоотводчика

(расположенного на шланге к радиатору «печки»)

Сольется еще некоторое количество жидкости. Выжидаем некоторое время пока она не сольется полностью.

Заливаем новый антифриз

Воздухоотводчик при этом должен быть открыт. Жидкость заливаем по частям. Например, сначала два литра, потом еще два, потом все остальное, пока из воздухоотводчика не потечет. Заворачиваем колпачок воздухоотводчика.

Во время залива периодически прожимаем шланги системы охлаждения для удаления воздуха.

Доводим уровень ОЖ в расширительном бачке между метками MINI и MAXI.

Закрываем и закручиваем крышку расширительного бачка.

Запускаем двигатель и прогреваем его

Прогрев производим пока не заработает вентилятор на радиаторе. Одновременно проверяем отсутствие подтекания жидкости, уровень в расширительном бачке. При включении вентилятора он должен находиться на метке MAX или чуть выше. При остывании посередине — между метками MIN и MAX. В случае необходимости доливаем антифриз.

Примечания и дополнения

— Известны более сложные варианты замены ОЖ на Рено Логан. Например, после слива жидкости заливаем в систему дистиллированную воду. Потом сливаем ее, дополнительно подав воздух под давлением в расширительный бачок. Считается, что таким образом можно выгнать из системы остатки старого антифриза. На самом деле, такая работа необходима, в случае если жидкость не менялась лет десять или, например, производится замена желтого антифриза на зеленый или красный, или антифризы разных марок. При регулярной замене ОЖ не стоит все усложнять. Оставшийся в системе старый антифриз, перемешавшись с новым, заметно не ухудшит его свойств.

— При возникновении воздушных пробок в системе охлаждения двигатель будет сильно прогреваться, а вентилятор включаться не будет или будет плохо греть отопитель в салоне. Для удаления пробок снимите на остывшем двигателе пробку с расширительного бачка и дайте двигателю поработать минут пять, после чего установите обратно крышку бачка. При необходимости процедуру повторите.

TWOKARBURATORS ВКонтакте — ремонт автомобиля в схемах и картинках, присоединяйтесь!

Замена отопительного радиатора на «Рено Логан»

Для того чтобы своими руками заменить радиатор отопителя на «Рено Логан» требуется подобрать подходящие инструменты и расходные материалы. Итак, для работы нам понадобится:

  • новый отопительный радиатор производства RENAULT;
  • рожковые ключи на 10, 12 и 13;
  • торцовая головка на 14 с длинным воротком.

Последовательность операций

Открывается кабина автомобиля. Пластиковые клипсы, удерживающие напольное покрытие, открываются. Напольное покрытие отгибается. Открывается доступ к кронштейну отопителя с двумя болтами. Напольное покрытие, закрывающее кронштейн радиатора «Рено Логан», отгибается
Эти болты выкручиваются с помощью торцовой головки на 14. Болты на отопительном кронштейне «Рено Логан» удобно откручивать торцовой головкой
В верхней части кронштейна отопителя есть ещё пара болтов на 14, они тоже отворачиваются торцовым ключом. Два верхних болта кронштейна отопителя выкручиваются торцовой головкой на 14
За кронштейном отопителя находится жгут электропроводки. Внизу он удерживается пластиковыми защёлками. Они открываются вручную, после чего жгут аккуратно вынимается из-за кронштейна. За кронштейном «Рено Логан» находится жгут на защёлках, он извлекается вручную
После извлечения проводов открывается доступ к креплению радиаторной пластины. Она плотно надета на радиаторные трубки и прикручена к ним
С помощью торцовой головки на 14 отворачивается центральный крепёжный болт (здесь очень важно, чтобы вороток торцовой головки был как можно длиннее, так как с коротким воротком до болта просто не добраться)

Текстолитовая пластина над радиатором «Рено Логан» очень хрупкая
Когда центральный крепёжный болт выкручен, пластина аккуратно снимается с радиаторных трубок
Снимая эту деталь, следует проявлять большую осторожность, так как она сделана из очень хрупкого текстолита. Текстолитовая радиаторная пластина «Рено Логан» снимается с трубок
После этого с радиаторных трубок снимаются уплотнительные кольца из резины

На радиаторных трубках отопителя «Рено Логан» есть резиновые уплотнительные кольца, которые надо снять

Торцовым ключом на 13 откручивается два последних самореза, удерживающих радиатор. Саморезы, удерживающие отопительный радиатор «Рено Логан», откручиваются торцовой головкой
Рядом с этими саморезами есть три пластиковых зажима. Они отгибаются вручную. Пластиковые зажимы — последнее, на чём держится радиатор отопителя «Рено Логан»

Радиатор отопителя аккуратно извлекается. Крепёж радиатора печки «Рено Логан» снят, и её можно извлечь из ниши
На его место устанавливается новый радиатор, после чего производится обратная сборка отопительной системы.
После полной сборки в отопительную систему автомобиля заливается антифриз. Для автомобиля «Рено Логан» требуется как минимум 5 литров охлаждающей жидкости, причём лучше, если это будет жидкость SINTEC, которая отличается высоким качеством и умеренной ценой (500 рублей за пятилитровую канистру). Запускать двигатель без охлаждающей жидкости категорически нельзя. Самым оптимальным вариантом для «Рено Логан» является охлаждающая жидкость СИНТЕК
После заливки в систему необходимого объёма антифриза мотор автомобиля запускается и работает в течение 10 минут. После этого необходимо осмотреть все соединения, хомуты и патрубки отопительной системы. Если охлаждающая жидкость нигде не подтекает, значит, установка нового печного радиатора прошла успешно.

Итак, замена неисправного радиатора — задача не такая сложная, как может показаться на первый взгляд. Куда сложнее бывает определить, что печка перестала греть именно из-за проблем с радиатором. Единственная проблема, которая может возникнуть у начинающего автолюбителя, может быть связана с хрупким текстолитом крепёжной пластины, с которым нужно обращаться очень бережно. В остальном никаких трудностей быть не должно.

Это интересно: Как снять переднее сиденье на рено логан видео: объясняем все нюансы

Почему плохо греет печка renault logan?

Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.

Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.

Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.

Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.

Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.

При наличии разрушения детали отвёртка будет свободно гулять.

На снятом бачке разрушенная площадка выглядит следующим образом.

Мелкая пластмассовая крошка от разрушенной площадки выглядит так.

Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.

Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров

Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка

Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.

Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.

Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.

Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.

Проблема плохой работы печки может скрываться и под капотом, и в салоне автомобиля. Зачастую, холодная печка Рено Логан связана с забитым фильтром салона. Если салонный фильтр отсутствует, происходит засорение испарителя, что тоже ведёт к проблемам с обдувом.

Заранее проводите профилактику деталей системы отопления и вентиляции, включающую в себя своевременную смену фильтров и подбор только качественного антифриза. Гораздо легче предупредить проблему, нежели ломать голову над её решением.

Демонтаж системы отопителя

Большинство владельцев Рено Логан убеждены в том, чтобы заменить мотор печки, требуется полностью демонтировать переднюю панель. Такая же позиция описана и в мануале по ремонту и эксплуатации автомобиля. Так как, такой процесс достаточно дорог и неудобен, многие владельцы предпочитают оставить эту проблему нерешённой. Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

Но в самом начале, убедитесь в чистоте салонного фильтра, иногда из-за его загрязнения воздух не может пробиться в салон. Фильтр установлен в правой стороне передней панели.

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Инструмент для работы

Для демонтажа отопителя нам потребуются такие инструменты:

  • Отвёртка с прямым жалом.
  • Отвёртка крестовая.
  • Пластиковый съёмник (либо обычная линейка).
  • Ключ TORX T20.

Последовательность работ по демонтажу печки

  1. Убираем уплотнитель дверного проёма.

Для того чтобы легче было снять уплотнитель, нужно предварительно поддеть его.

Пластиковая накладка фиксируется с помощью металлических защёлок к кузову.

Откручиваем этот болт с помощью TORX T20.

Отворачивая заглушку, соблюдайте осторожность чтобы не сломать фиксаторы

При оттягивании панели от корпуса, следует избегать резких движений.

Корпус вентилятора очень трудно не заметить.

Различают два вида конструкции вентиляторов, хотя и различия между ними минимальна.

Первый вариант печки широкий разъём электрического контакта.

У второго варианта он узкий.

Все работы будем проводить с правой стороны автомобиля.

  1. Снимаем резиновый уплотнитель с правой передней двери в верхней части.
  2. Используя пластмассовый съёмник или линейку, аккуратно снимаем правую переднюю декоративную стойку. Она идёт от панели к потолку. Крепится на защёлках. Рекомендуется проводить ремонт в тёплом помещении или когда на улице будет достаточно комфортно. Это нужно для того, чтобы не поломать пластиковые крепления: при низких температурах пластмасса становится хрупкой.
  3. После снятия стойки на панели сверху появляется доступ к первому винту. Откручиваем его «звёздочкой».
  4. Второе место крепление передней панели находится под бардачком справа. Он закрыт пластмассовой заглушкой. Удаляем аккуратно её отвёрткой. Откручиваем второй винт ключом TORX T20. Всё. Теперь можно проводить манипуляции с панелью.
  5. Аккуратно оттягиваем правую сторону панели на себя. Снимаем с направляющих и в образовавшуюся щель просовываем руку и нащупываем вентилятор печки. Он имеет круглый корпус. Увидеть его не удастся, поэтому всё делаем на ощупь. Это немного трудно, но возможно.
  6. Снимаем вентилятор, поворачивая корпус по часовой стрелке. Отключаем фишку питания. Вынимаем из-под панели и осматриваем. Различают два вида вентилятора. Конструктивно они отличаются друг от друга незначительно: широким или узким разъёмом.

Выбор радиатора для печки

Деталь довольно простая, поэтому не стоит тратить силы, нервы и время на рассмотрение десятков моделей. Проще всего купить фирменный заводской радиатор, который при отсутствии непредвиденных обстоятельств проработает вплоть до покупки вами нового авто. Изделие имеет каталожный номер 6001547484. Стоимость лежит в районе 5000 рублей. Главное преимущество – фирменное качество, наличие новых колец для подключения и гарантированная совместимость с конструкцией машины.

На рынке представлены десятки альтернативных моделей как дешевле, так и дороже заводской продукции. В этот список можно отнести:

  • FPS 56N83;
  • ASAM S.A. 30910;
  • THERMOTEC D6R016TT;
  • PROFIT 17600085;
  • LUZAR LRH0998;
  • MAGNETI MARELLI BRQ 278.

Качество изготовления вам придется проверять самостоятельно. Обязательно почитайте перед покупкой отзывы других автовладельцев на специализированных форумах. При покупке аналога главное убедиться, что он четко соответствует по размерам оригинальной запчасти

Также обратите внимание на его характеристики: количество, прочность пластин и плотность их установки, наличие дополнительных завихрений, места расположения клапанов. Модели с круглыми трубками имеют меньший КПД по сравнению с изделиями, где устанавливаются плоские трубки

Качественная продукция всегда имеет большое количество пластин, которые плотно прилегают друг к другу. В дешевых моделях соты можно буквально прогнуть рукой. Естественно, деформации ухудшат теплоотдачу системы, поэтому не рекомендуем экономить на радиаторе печке, особенно если вам важен качественный обогрев салона в зимнее время.

Вторая группа

В сети есть целый ряд видео, где опытные мастера и простые автолюбители демонстрируют на практике нюансы ремонта логановской печки. Ничего сложного тут нет. Но при отсутствии малейшего опыта браться за работу стоит не всегда.

Во вторую группу вошло еще 5 неисправностей. Давайте их рассмотрим.

  • Проблемы с двигателем. Плохая работа печки может быть связаны с воздушными карманами в охладительной системе. Когда мотор перегревается, прокладка блока (ГБЦ) повреждается. Воздух начинает попадать в систему водяного охлаждения. Для проверки следует при рабочем моторе открыть крышку на бачке с ОЖ. Если вы видите пузыри воздуха, с прокладкой ГБЦ явно проблемы;
  • Недостаточный поток воздуха. Тут источник неприятностей нужно искать в салонном фильтре. Самым простым решением станет замена;
  • Моторчик печки. Также частый гость в программах о плохой работе печного оборудования в Логане. Если при включении обогрева воздух не идет, вероятно сломался моторчик. Ремонтировать его не получится. Только замена;
  • Регулятор вентилятора. Он имеет связь с моторчиком по электроцепи. Проверьте проводку, а также состояние самого регулятора. Если что, под замену;
  • Кран радиатора. Бывает и так, что выходит из строя кран. То есть сломался клапан, пропускающий ОЖ к радиатору отопителя Логан. Делаем замену.

Крайне маловероятно, что все эти поломки случатся одновременно. Зачастую выходит из строя что-то одно. И почти каждый из элементов, который требует замены, стоит дешево. По крайней мере применительно к Рено Логан.

Вы можете наглядно видеть, что решить проблему с печкой можно самому. Делать это или нет, решайте сами.

Когда потребуется замена

Данная деталь не относится к списку расходных элементов, поэтому автомобильный производитель не выдвигает каких-либо требований относительно периодичности замены. С технической точки зрения радиатор рассчитан на полный срок эксплуатации авто. Единственная причина, по которой может потребоваться замена, – это нарушения в работе печки или некоторые другие симптомы.

О поломке радиатора отопителя свидетельствуют несколько признаков:

  • Запотевание стекол. Если в машине регулярно и очень сильно потеют стекла, то возможен вариант, когда в салон попала сильно нагретая ОЖ, что и привело к образованию большого количества конденсата.
  • Появление в салоне приторного фруктового запаха, чаще всего дыни. Именно так пахнет охлаждающая жидкость. При ее утечках в салоне будет стоять соответствующий аромат. Как правило, утечку можно обнаружить и под самим автомобилем, даже если она относительно небольшая.
  • Уменьшение уровня охлаждающей жидкости. Где бы ни образовалась утечка, это скажется на количестве ОЖ, поэтому не забывайте регулярно проверять ее уровень.
  • Ощутимое падение эффективности работы в печке. Если в относительно небольшие морозы печка не нагревает салон, самое время провести диагностику, профилактику или ремонт системы.
  • Перегрев мотора. Косвенный признак, говорящий о низкой эффективности системы охлаждения, которая в свою очередь не способна полноценно охлаждать ДВС из-за повреждения радиатора отопления.

В большинстве случаев этих признаков хватит для общей диагностики. Финальный вывод можно делать только после визуального осмотра и проверке на герметичность. Об этом мы расскажем далее.

Рено Логан снятие и замена моторчика печки

Каждому узлу в любом авто свойственно со временем «радовать» владельца Renault Logan своими поломками. Также неисправности не чужды практичному французскому «труженику» — Рено Логан.

Касаемо системы отопления и проветривания салона в данной модели заметим, что нельзя причислить этот узел к когорте слабых звеньев. Выход из строя одного из элементов этой системы болезненно сказывается на владельце и его пассажирах, что особенно актуально в холодный период года. И тогда требуется Замена моторчика отопителя. В любом случаем вам потребуется снятие моторчика печки.

В основе принципа функционирования отопительной системы Рено Логан присутствует аналогичная множеству других автомобилей схема. Здесь радиатор печки коммутирован в один гидравлический контур с системой охлаждения мотора. Важным компонентом узла является вентилятор.

Создавая за счет своего вращения поток, вентилятор «забирает» от радиаторной поверхности воздух и направляет его в салон через воздуховоды и дефлекторы. Температура подаваемого внутрь салона воздушного потока и его интенсивность регулируются посредством узла заслонок и переключателя скоростных режимов.

Если отсутствует факт проникновения воздуха в салон или возник характерный шум, четко различимый сквозь дефлекторы, то это свидетельствует о нарушениях в работе вентилятора автомобиля Renault Logan или его полном выходе из строя.

Некоторые владельцы утверждают, что для обеспечения ремонтных работ на данном узле потребуется демонтаж передней панели. Это верно, чему свидетельствует мануал действий, отображенный в документации от производителя. Данная процедура недешева, если обратиться к услугам сервиса, и занимает массу времени.

В реальной ситуации для мониторинга работоспособности вентилятора в машине Renault Logan потребуется открутить пару винтов. С данной манипуляцией под силу справиться обычному владельцу в бытовых условиях.

Перед демонтажем панели рациональной будет проверка салонного фильтра. Когда его пропускающий элемент забит, то, естественно, поступление воздуха в интерьер не обнаружится. Фильтрующий модуль можно обнаружить рядом с бардачком на правой области панели. Если этот компонент исправен, то наблюдаем за модулем вентилятора.

Когда требуется демонтаж радиатора печки

Перестать правильно функционировать печка в Рено может по нескольким причинам. После 100 тысяч км пробега начинается частичное разрушение пластиковой перегородки внутри расширительного бачка. Когда перегородка полностью разрушается, она забивает патрубки радиатора, что приводит к выходу из строя механизма.

Предсказать точное время разрушения этого элемента – никто не в силах. Однако опытным путем проверен и доказан владельцами Рено Симбол 1.4 тот факт, что «старение» материала начинается на отметке 80-90 тысяч км пробега. Засориться патрубки могут также в случае добавления в антифриз различных присадок.

В любом случае, определить наличие неисправностей радиатора можно по следующим признакам:

  • Ощущение запаха антифриза в салоне автомобиля;
  • Активное запотевание лобового и боковых стекол авто;
  • Возникновение дымчатой занавесы во время работы печки;
  • Полное бездействие печки.

Опытные владельцы Рено Симбол меняют вышедший из строя механизм буквально за час. У владельцев авто, ранее не проводивших подобных работ, демонтаж и последующий монтаж панели управления займет в несколько раз больше времени. Многие предпочитают доверять эту работу профессионалам, но при наличии времени, желания и вспомогательного инструмента можно избежать непредвиденных расходов.

Как работает система отопления

Принцип, по которому сконструирована система отопления на Рено Логан, уже давно используется автопроизводителем. Радиатор отопителя подсоединяется к системе охлаждения мотора. В нём циркулирует горячий антифриз. Попадание прогретого воздуха в салон через воздуховоды регулирует заслонка, управляемая с помощью тросового привода.

Вентилятор может функционировать на четырёх режимах. Подача напряжения на контакты вентилятора происходит с помощью реле. Регулировка скорости вращения осуществляется с помощью резистора, который располагается в цепи включения устройства. Отыскать указанную деталь можно за обшивкой передней панели, там, где находится правая нога водителя машины. Резистор белого цвета, и если заглянуть под панель, то найти его легко.

Чтобы найти место расположения реле, достаточно открыть капот Рено Логан. Возле отрицательной клеммы аккумулятора установлен монтажный блок. Здесь и находится искомая деталь. Для защиты электрической цепи включения в работу системы вентиляции устанавливается предохранитель на 30 ампер. Он располагается в монтажном блоке, но находящемся в автомобильном салоне.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
