Выполняем замену радиатора отопителя ваз 2114 своими руками: инструкции и нюансы

Замена жидкости охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Как снять старый?

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением.

1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.
5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

Как закрепить новый

1. К новой системе охлаждения подключить вентиляторы и закрутить их гайками.
2. После этого аккуратно вставить его на место, надев на него посадочные подушечки, подключить штекер питания к вентилятору.
3. Затем нужно закрепить нижний патрубок к термостату, обильно смазав герметиком для исключения возможности протекания, а также закрепить верхний и затянуть хомуты.
4. Далее необходимо зафиксировать хомут обратки расширительного бачка, прикрепить экран и закрепить железный хомут.
5. После этого следует установить воздуховод и воздушный фильтр, также закрепив хомутом.

При поломке автомобиля некоторые причины приводят к тому, что необходимо снимать радиатор. Основные из них:

• разного рода механические повреждения;
• отдельные трубки радиатора забиты грязью, отложениями в виде накипи и ржавчины;
• попадание автомобиля в ДТП.

Для устранения неисправности или для замены потребуется демонтаж устройства. Отнестись к этой работе нужно очень ответственно и производить ее аккуратно. Чтобы процесс был выполнен качественно, нужно хотя бы кратко знать, из каких деталей состоит радиатор в сборе. В его состав входят:

• корпус устройства;
• расширительный бачок;
• электрический двигатель;
• кожух двигателя;
• крыльчатка (вентилятор);
• подушка из резины;
• пробка сливная;
• различные шланги;
• насос, который работает от приводного ремня.

Для нормализации системы охлаждения на ВАЗ 2114 порой достаточно заменить жидкость охлаждения. Чтобы определить, когда это требуется делать, следует знать некоторые нюансы:

• Срок эффективной работы тосола составляет 2 года, а антифриза — 5 лет;
• Обычно замена антифриза требуется при пробеге 20-40 тысяч километров, в зависимости от условий эксплуатации;
• Изменившийся цвет состава свидетельствует о том, что его нужно заменить.

Специалисты рекомендуют использовать в качестве жидкости антифриз, поскольку он обладает длительным сроком эксплуатации и не так интенсивно изнашивает систему. В пользу тосола говорит только его доступная цена.

Перед заливкой новой жидкости, систему следует промыть. Для этого:

• Сливают все имеющуюся охлаждающую жидкость из системы;
• Плотно прикручивают пробки;
• Заливают качественную дистиллированную воду до максимума;
• Заводят двигатель и доводят до рабочей температуры;
• Обороты при этом должны быть около 3 тысяч. Избегайте перегрева двигателя;
• Заглушив мотор, машину оставляют на минут 7, после чего сливают воду. Если система загрязнена сильно, процедуру нужно повторить, пока не начнет выливаться полностью чистый дистиллят.

Замена радиатора

Компания «АвтоВАЗ» занимается универсальными разработками. По этой причине и радиатор ВАЗ 2114 подходит не только к этой, но и к более ранним и поздним моделям автомобилей. В процессе постоянной работы этого устройства в него может попасть грязь, оно может получить различные механические повреждения. В некоторых случаях сама охлаждающая жидкость может разъедать некоторые участки радиатора изнутри.

Как же снять старое и поставить новое устройство? Все работы проводят только на холодном двигателе, чтобы не обжечься горячей жидкостью. Решетка радиатора ВАЗ при этом остается на месте. Порядок работы:

• поставить автомобиль на ровное место;
• снять аккумулятор;
• слить охлаждающую жидкость, открутив специальную пробку, которая находится внизу радиатора слева;
• снять воздушный фильтр;
• снять защитный экран;
• ослабить крепление хомутов и снять верхний и нижний патрубки, все трубки, идущие к расширительному бачку;
• отсоединить провод электропитания и снять вентилятор;
• закрепить вентиляторную систему на новом агрегате;
• присоединить провод питания вентилятора;
• смазать нижний патрубок герметиком и закрепить его на месте;
• установить верхний патрубок;
• затянуть хомут обратки, идущей к расширительному бачку, закрепить экран;
• установить воздушный фильтр;
• заправить новый радиатор, залив в него через расширительный бачок 5-8 литров охлаждающей жидкости;
• запустить двигатель и дать ему поработать несколько минут.

Советы профессионалов.

1. Чтобы слить охлаждающую жидкость, нужно отвернуть пробки на радиаторе, на расширительном бачке и на блоке цилиндров двигателя.
2. При плохой работе охлаждающей системы виновником может быть насос жидкостного охлаждения, на валу которого вышли из строя подшипники или сальники. Его нужно отремонтировать или заменить на новое изделие.
3. Причиной выхода из строя системы охлаждения может стать неправильная работа термостата, который подлежит ремонту или замене.
4. Снимать радиатор удобнее вместе с вентилятором. Вентилятор при необходимости можно снять позже.

Проверить герметичность снятого радиатора можно так:

• наполнить ванну водой;
• опустить изделие в воду и подать давление примерно 0,2 МПа;
• пузырьки покажут места появившихся протечек.

Иногда для приведения радиатора в рабочее состояние достаточно промыть его водой. Делается это так. Сливается антифриз или тосол, заливается чистая дистиллированная вода. Двигатель запускается и работает на оборотах 3000. Следует следить за температурой. Глушат автомобиль, минут через 7-8 сливают воду. Если она не совсем чистая, процедуру можно повторить. Если жидкость изменила цвет, ее нужно заменить.

Охлаждающую жидкость следует менять: тосол — через 2 года, антифриз — через 5 лет. Лучший выбор жидкости для охлаждения — антифриз. Штатный вентилятор системы охлаждения работает довольно шумно. Поэтому есть смысл заменить родную четырехлопастную крыльчатку новой восьмилопастной. Приобретая крыльчатку, нужно помнить о том, что вал для ее насадки может иметь посадочную резьбу 8 мм и 6 мм.

Когда подходит дело к зиме, а в салоне автомобиля ВАЗ 2114 нет тепла даже при максимальных оборотах мотора отопителя, возможно, придется поменять . Замену приходится производить в том случае, когда течет печка в салоне.

Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание! Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие: 1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ »), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «в этой статье ») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Примечание! Перед тем как вытягивать вентилятор, найдите провода которые идут от него (Они обычно в нижней части закреплены) и разъедините их между собой, это сделано как раз для того, чтобы вентилятор снять можно было и проводку не нужно никакую резать, более подробно смотрите на фото ниже:

2) Теперь когда появился доступ уже к самому радиатору, наклоните его точно так же к двигателю (Если будет нужно, то попросите помощника наклонить чуть-чуть двигатель, чтобы легче радиатор можно было вытащить из подкапотного пространства, сразу говорим 16 клапанный движок наклонять бесполезно и там всё только через низ или через решётку радиатора вынимается) и выньте через верхнюю часть автомобиля, проверьте наличие двух резиновых подушек на радиаторе (Они по бокам размещены, см. фото ниже) они должны быть целыми и иметь хорее состояние, если будет нужно, замените подушки на новые, если же они уже на Вашем купленном радиаторе есть то можете сразу же всё вместе и устанавливать (Если их нет, то обязательно перенесите, а иначе радиатор греметь сильно будет и царапать краску).

Установка: Устанавливается новый радиатор на своё место в обратном порядке снятию, когда радиатор будет установлен, на него ставиться вентилятор и после чего всё это закрепляется болтами и гайками, а в завершение патрубки подсоедините на свои места, корпус воздушного фильтра поставьте и залейте охлаждающую жидкость в радиатор и в расширительный бачок автомобиля.

Дополнительный видео-ролик: Если Вы обладатель 16 клапанного автомобиля семейства Самара 2, то в этом случае просмотрите ролик чуть ниже, в котором как раз и показывается всю процедура по замене радиатора в таких автомобилях.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Замена радиатора ВАЗ 2115 — детальная инструкция

1. Первым делом необходимо опустошить радиатор, для этого слейте всю охлаждающую жидкость, которая имеется в системе охлаждения двигателя.

2. Проще будет если снять радиатор вместе с электрическим вентилятором (на ВАЗ-2111 кроме всего прочего придется снимать корпус воздушного ).

3. Используя торцовый на «8», открутите две гайки прижимной пластины, после чего снимите ее.

4. Снимите подводящий шланг радиатора с выпускного патрубка, для этого немного отпустите крепежный хомут.

5. Аналогичным образом демонтируйте отводящий шланг радиатора с термостата.

6. Теперь наклоните радиатор в сторону мотора и отпустите хомут пароотводящего шланга радиатора, затем аккуратно снимите его, чтобы не повредить пластмассовый штуцер радиатора.

7. Достаньте радиатор охлаждения вместе с вентилятором, для этого немного наклоните его к двигателю. Если радиатор подлежит ремонту, вентилятор, скорее всего, снимать не потребуется, если же это замена радиатора — снимите вентилятор и установите его на новый радиатор.

8. Чтобы снять электровентилятор используйте ключ на «10», с его помощью открутите два болта крепления и одну гайку.

9. Торцовым на «10» открутите гайку на верхнем креплении электровентилятора к радиатору.

11. Снимите вентилятор охлаждения вместе с кожухом.

Завершена, все, что осталось это собрать все в обратной последовательности и залить охлаждающую жидкость.

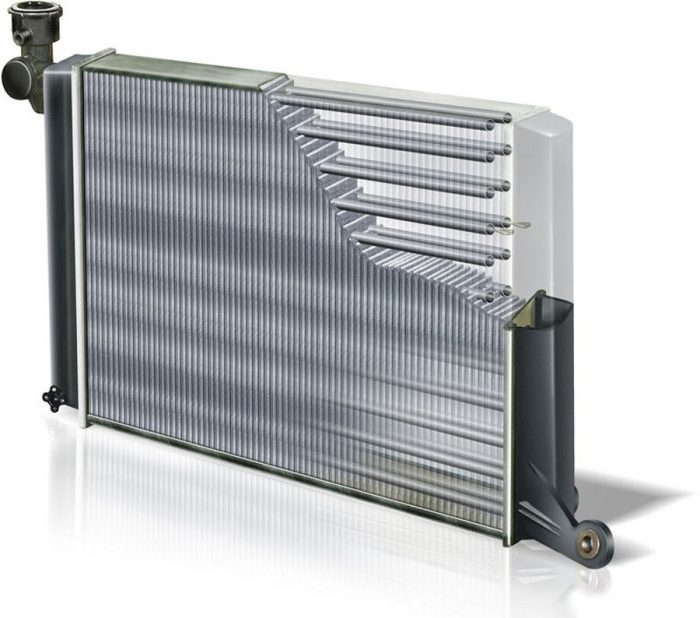

Радиатор двигателя является частью охлаждающей системы автомобиля, предназначается для охлаждения циркулирующей в нем жидкости с помощью потока воздуха, создаваемого в процессе движения автомобиля и вентилятором.

По своей конструкции ВАЗ 2115 состоит из пластинчатой сердцевины, в которую интегрированы тонкие алюминиевые трубки и емкостей по бокам и краям. Основная цель работы радиатора заключается в том, чтобы охлаждающая жидкость, отводила тепло от двигателя, и где с помощью набегающего потока воздуха жидкость охлаждалась бы в достаточной степени, чтобы направится опять к двигателю. С помощью водяного насоса происходит циркуляция охлаждающей жидкости.

В случае остановки автомобиля, поток воздуха создает вентилятор охлаждения, который срабатывает при повышении допустимой температуры охлаждающей жидкости.

… замена радиатора печки ВАЗ 2114

Кстати, если у вас под ногами лужа антифриза, можете пропускать все предшествующие пункты и сразу переходить к замене. Чаще всего машина приобретается в состоянии б/у, поэтому, сколько времени стоит на машине радиатор печки, неизвестно. Если есть возможность, свяжитесь с прежним владельцем и узнайте это. Если нет, по определению выбирайте замену чистке. Новый радиатор стоит от 1 до 2 тысяч рублей. Если лишних денег нет, можно попробовать почистить старый. Но сначала его нужно снять.

Обычно “для экономии времени” на форумах советуют разбирать панель частично, но мы рекомендуем демонтировать ее полностью и снять печку целиком. Это позволит вам проверить состояние воздуховодов, а главное, заслонок на них. Самым возрастным “четыркам” сегодня больше 13 лет, и этот срок достаточен для того, чтобы уплотнительные элементы на них начали осыпаться. Проклеив их свежим поролоном или другим уплотнителем, можно добиться значительно лучшей работы печки. Специально ради этого разбирать панель повторно не стоит.

Алгоритм снятия печки

Снять переднюю панель. Особо отметим лишь то, что нужно быть предельно внимательным. Некоторые крепления легко сломать, и восстановить их после этого нельзя. А это ухудшение внешнего вида салона и появление новых источников скрипа

Важно постоянно контролировать свои нервы. Заранее предупреждаем, даже у самых спокойных по характеру людей в процессе не раз возникнет желание сжечь автомобиль.

Слить охлаждающую жидкость

До замены отопителя очень важно полностью слить из системы антифриз. Если это не будет сделано, вы просто выльете его в салон машины, вынимая радиатор. И хорошо, если выльете на коврик. Испорчено салонов в результате проведения этого мероприятия очень много.
Отсоединить магнитолу, а также провода на кнопки, разъем прикуривателя. Здесь желательно помечать маркером или цветными наклейками, что и куда было подсоединено. Иначе вы будете долго и нудно искать правильную схему подключения, увеличив длительность ремонта на час-два.
Снять рулевую колонку.

Если дыр нет, можно тщательно промыть радиатор. В домашних условиях используют раствор лимонной кислоты, некоторые льют кока-колу и подобные ей напитки. Впрочем, если вы уже делали промывку автомобиля до снятия отопителя большого смысла в этом нет. Можно обойтись водой.

Вкратце о выборе радиатора

Об этом написано много, и мы склонны согласиться с большинством пользователей форумов: лучше всего выбирать оригинал. С завода ВАЗ 2114 оснащается радиатором отопителя производства ДААЗ. Качество сборки и материалов, из которых они изготовлены, выше неоригинала. К тому же радиаторы печки от ДААЗ оснащаются так называемыми завихрителями. Это пластиковый “шнурок” в форме ленты Мёбиуса, который пропущен через все каналы радиатора. Он необходим для улучшения теплообмена. Процедура слишком трудоемка, чтобы оставлять себе перспективу ее повторить.

Если ваш выбор пал на неоригинал (из-за низкой цены или просто потому, что не во всех магазинах можно найти даазовский отопитель), тщательно осмотрите коробку, оцените качество изготовления “на глаз”. Желательно сравнить товар визуально в разных магазинах. При малейшем сомнении отказывайтесь от покупки.

По наблюдениям автолюбителей, радиаторы с крупными сотами работают очень плохо

Обратите на это внимание

Установку всех снятых деталей проводить в обратном порядке. Общая длительность ремонта составляет от 7 до 8 часов, поэтому для этого дела лучше выделить выходной (желательно, субботу, чтобы, в случае чего, закончить работу в воскресенье). Ну и завершим советом: проверяйте работу печки еще осенью, чтобы не пришлось озаботиться проблемой с началом заморозков.

https://youtube.com/watch?v=JYC8ijuYJdg

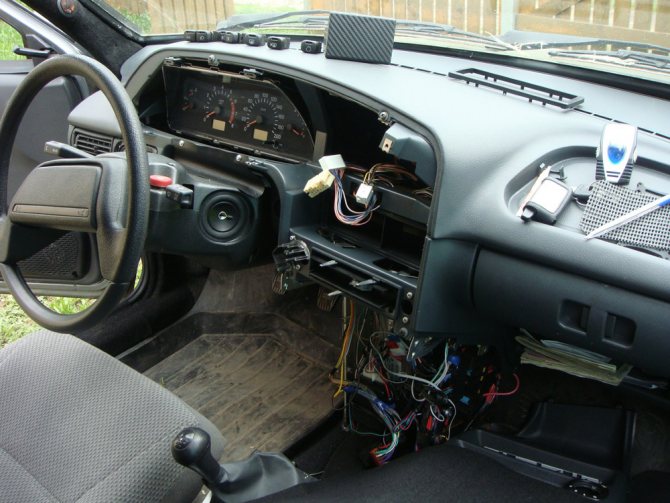

Меняем со снятием панели

Тем же, кто не хочет портить панель, подойдет метод, подразумевающий ее снятие.

В этом случае понадобиться тот же инструмент, что указан выше, кроме полотна для пилы по металлу.

Здесь главное, чтобы под рукой имелось как можно больше крестовых отверток разной длины.

А далее делаем все так:

1. Снимаем боковые панели центральной консоли (смотрите выше);
2. Демонтируем вещевой бокс;
3. Снимаем накладку центральной консоли. Для этого снимаем наконечники ползунков управления системой обогрева и «крутилку» включения вентилятора печки. Извлекаем магнитолу. Выкручиваем винты крепления накладки – вверху на центральной консоли (скрыт заглушкой), над приборной доской (2 шт.) и под ней (по обеим сторонам рулевой колонки);
4. Демонтируем верхнюю часть кожуха рулевой колонки;
5. Оттягиваем на себя накладку консоли. Отсоединяем от нее все колодки с проводкой, предварительно пометив маркером, где какая располагалась (можно сфотографировать). После этого полностью снимаем накладку;
6. Откручиваем винты крепления панели к кузову (по два винта с каждой стороны возле дверных проемов);
7. Откручиваем винты, удерживающие металлическую рамку крепления ЭБУ (вверху под панелью и внизу возле пола);
8. Выворачиваем винты, расположенные над рулевой колонкой;
9. После этого панель вверх и на себя;
10. Отводим панель на себя, а после просим помощника или же высоким домкратом приподнимаем ее, чтобы обеспечить доступ к радиатору. Временно можно поставить какой-то упор;
11. Отсоединяем патрубки радиатора (не забывая подставить емкость для сбора остатков ОЖ);
12. Выкручиваем три винта крепления и извлекаем теплообменник.

После этого остается только поставить новый элемент и собрать все обратно.

Но здесь следует учесть некоторые нюансы:

• Чтобы надежно зафиксировать места соединения патрубков с радиатором, следует хомуты заменить на новые;
• Не лишним будет промазка мест соединения термостойким герметиком;
• После установки нового теплообменника и подсоединения к нему патрубком, следует сразу же проверить герметичность соединения путем заполнения системы охлаждения антифризом. И только после удостоверения, что течей нет, можно ставить панель на место.

Как видно, второй способ более трудоемкий, но при этом сама панель остается целой.

К тому же при таком методе во время сборки можно промазать все места соединения панели с кузовом герметиком, чтобы устранить скрипы.

В общем, оба метода хороши, но в каждом из них есть свои достоинства и недостатки. Поэтому, какой из них использовать – решать самому автовладельцу.

Замена не снимая панели, видоно ли швы?

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Выбираем радиатор

Все производители автомобилей сейчас применяют алюминиевые теплообменники печки, но первоначально ВАЗ устанавливал медные радиаторы печки и только недавно стал переходить на алюминиевые

Алюминиевый теплообменник

Алюминийсам по себе имеет теплоотдачу 209,3 Вт/(м. град), то есть быстро нагревается и так же быстро остывает, что хорошо с одной стороны, но не очень с другой.У алюминиевого радиатора большее количество боковых ребер, чем у медного – это несомненно преимущество! Ширина каналов тоже больше у алюминиевого радиатора, чем у медного.Благодаря этому риск разбиваемости этого радиатора меньше, а теплоотдача на холостых оборотах больше. Но алюминиевый теплообменник в случае протечки уже не подлежит ремонту.

Медный теплообменник

Теплоотдача меди равна 389,6 Вт/(м. град), она дольше нагревается, но и дольше остывает.Ребер по количеству имеет значительно меньше, чем алюминиевый, каналы узкие и быстро забиваются, получается плохая текучесть (пропускная способность) на холостых оборотах. Поэтому,кстати, дует прохладным воздухом на холостых оборотах– самая распространенная проблема для владельцев отечественных автомобилей.Медный радиатор пригоден для ремонта, его в случае протечки можно запаять (вопрос на долго ли). Стоит отметить так же, что в наше время при изготовлении медного теплообменника производители не используют чистую медь. Некоторые, в частности «лузар» ее еще и красят, что тоже снижает теплоотдачу. На сегодняшний день на рынке мало качественных медных теплообменников.Поэтому, приобретая медный, нарваться на некачественный,проще простого.

Какой все таки лучше

Если вернуться на пару лет назад, то без сомнения мы бы однозначно выбрали медный, но сегодня качественные теплообменники из меди практически отсутствуют рынке.Именно поэтому наш выбор за алюминиевым, в силу его пропускной способности, и качества, да и цена приемлемая Не рекомендуем категорически покупать крашеные радиаторы, из-за краски теплоотдача у них еще меньше, плюс они имеют довольно неприятный запах.Если выбирать по фирмам –не рекомендуется покупать радиаторы «Лузар». Вообще, хороший радиатор – чистый радиатор, а если он забит – то не имеет значения, из чего он изготовлен. Если вам предстоит замена теплообменника, то покупайте радиатор печки фирмы ДААЗ. Пусть, он не сравнится по теплоотдаче с заводским радиатором, зато в нашем случае является лучшим решением.

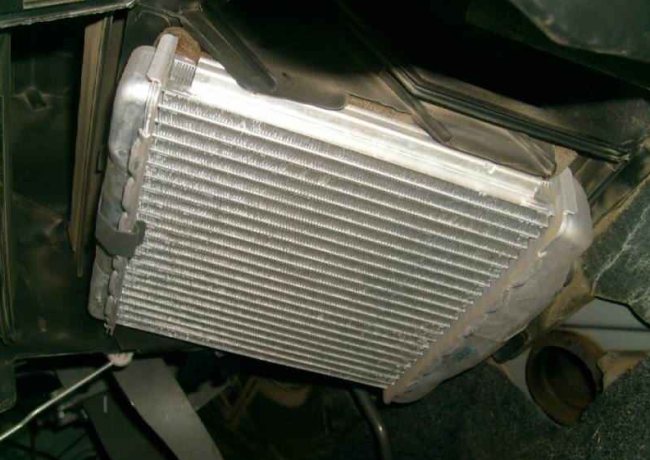

Снятие радиатора печки на ВАЗ-2114

Конструкция и устройство отопителя ВАЗ-2114 принципиально ничем не отличается от любого аналогичного. Если точно установлено, что течёт (или забит) именно теплообменник, то нужно сменить его. Это можно сделать без снятия приборки или сняв её.

Замена радиатора отопителя без снятия панели приборов

1. Снимите клеммы с аккумулятора, чтобы не замкнуть проводку.
2. Слейте охлаждающую жидкость в отдельную тару (эту жидкость можно будет использовать повторно, так что сделайте это как можно аккуратнее).
3. Открутите винты крепления бардачка и консоли.
4. Снимите кожух рулевой колонки.
5. Выкрутите винты, которые держать переднюю торпеду (так чтоб можно было ей свободно двигать).
6. Снимите тросы управления режимами работы печки, что расположены с водительской и пассажирской стороны.
7. Отсоедините разъём прикуривателя.
8. Отсоедините штекеры центральной консоли, предварительно нанеся маркировку (1, 2, 3 и т. д.) для облегчения обратной сборки.
9. Открутив два шурупа, выньте блок сигнализаторов.

• Снимите с регулировок отопителя и заслонки пластмассовые наконечники.
• Демонтируйте центральную рамку приборки, после чего разъедините подсветку прикуривателя.
• Выкрутите крепежи по бокам (по одному саморезу сверху и снизу).
• Выкрутите болты крепления блока управления двигателя.
• Открутите болты крепления железного каркаса к днищу (с левой и правой стороны).
• Обшивку передних кузовных стоек лучше снять, чтоб они не мешали.
• Выкрутите шуруп между торпедой и рулевой колонкой.
• Снимите крышку с теплообменника.
• Выкрутите два самореза ближе к пассажирской двери и тот, что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой.
• Аккуратно отведите торпеду в сторону сидений, приподнимите немного вверх и зафиксируйте её в таком положении, чтобы беспрепятственно снять теплообменник (оттягивать нужно очень аккуратно, чтобы ничего не сломать).
• Снимите хомуты и отсоедините резиновые (подставьте под них ёмкость, чтобы не разлить «драгоценную» охлаждающую жидкость).
• Достаньте теплообменник, отвернув три самореза крепления к корпусу.

Замена радиатора с полным снятием приборной панели

Такой способ подходит для тех, кто планирует совместно с заменой обогревателя заняться и внешним видом торпеды своего авто (переход на современные приборы, установка светодиодной подсветки и т. д.) или проклейкой дополнительной шумоизоляции. Такой способ намного трудозатратнее первого и требует дополнительной сноровки и умения. Ну а результат, конечно, может быть ощутимо лучше: не только отопление салона улучшится, а и внешний вид преобразится. Подходит этот способ и тем, у кого скрипит торпеда и попутно можно проклеить приборку и избавится от скрипа.

Начнём по порядку:

1. Отключаем от электропитания оборудование (отсоединив клеммы на аккумуляторе).
2. Снимаем боковые накладки.
3. Снимаем магнитолу (если она у вас есть).
4. Отключаем прикуриватель и снимаем пепельницу.
5. Отсоединяем рычаги управления печкой.
6. Выкручиваем два самореза на правой и левой стороне приборки.
7. Снимаем пластиковую накладку, выкрутив винты с верхней и нижней стороны приборной панели.
8. Откручиваем винты крепления приборки в районе центральной консоли.
9. Удаляем заглушку в правом верхнем углу приборной панели и выкручиваем саморез.

• Для снятия накладки необходимо выкрутить два самореза, удерживающие нижнюю часть накладки.
• Отодвигаем накладку и после пометки разъёмов отключаем их.
• Снимаем накладку на рулевой колонки, открутив крепление.
• Откручиваем нижнее крепление кронштейна.
• Извлекаем промежуточный корпус из гнезда торпеды.
• Откручиваем держатель и контроллер реле системы впрыска топлива.
• Поддеваем щиток приборной панели и надавливаем вперёд. От спидометра идёт трос, его необходимо вытащить.
• Снимаем декоративные вставки на приборке.
• Теперь торпеду можно снимать аккуратно, просмотрев ещё раз, всё ли отсоединено.

После снятия теплообменника необходимо приобрести новый. Он может быть: медный (латунный) или алюминиевый. Какой лучше — выбирать вам, мы лишь расскажем об их качествах.

Алюминиевый

Быстрый нагрев, бесспорно, является большим плюсом алюминиевого, а вот быстрое остывание — это минус. Низкая цена и большая ширина отводных каналов может сгладить этот минус.
