Особенности редукторов заднего моста ваз-классика

Какие есть способы чистки?

Прибор контроля давления можно почистить двумя путями:

  • разобрать редуктор и извлечь сердцевину,
  • полностью снять устройство для дальнейшего обслуживания.

Первый вариант подходит, если загрязнение в редукторе несерьезное и поддается чистке прямо на трубе. Ко второму варианту переходят тогда, когда нужно почистить сам корпус прибора изнутри.

Перед началом работ нужно подготовить минимальный набор инструмента и расходных материалов:

  • рожковые ключи для того, чтобы разобрать редуктор либо снять его;
  • пара резиновых перчаток для защиты рук;
  • ветошь для прочистки;
  • преобразователь ржавчины – желательно;
  • жесткая щетка, нож или другой инструмент, которым можно будет удалить загрязнения с поверхностей;
  • ремонтный комплект уплотнительных колец для редуктора.

Набор ключей можно заменить другим подходящим инструментом, который есть под рукой. Это может быть раздвижной ключ, переставные клещи или обычный трубный ключ.

Если планируется работа с преобразователем ржавчины, работать нужно не в тканевых перчатках, а в резиновых. Глаза должны быть защищены очками.

Можно использовать даже солнцезащитные, если нет под рукой прозрачных защитных. Лучше испортить очки, чем получить ожог роговицы глаза из-за едкой жидкости преобразователя.

Разбирать редуктор можно только после отключения подачи воды. В противном случае, фонтан из отверстий прибора и потоп в помещении обеспечены.

Без снятия устройства

Пошаговая инструкция чистки легкого засора без снятия:

  1. Открутить верхнюю крышку регулятора, в которой располагается регулировочный винт и прижимная пружина.

    В зависимости от типа конструкции, в приборе может быть дополнительная нижняя крышка, через которую в корпус вкручивается манометр.

    Ее тоже нужно выкрутить. Возможно, для поршневого редуктора придется через отверстие для крышки манометра трубным ключом либо головкой подходящего размера открутить еще одну гайку, чтобы извлечь сам поршень.

  2. Все действия выполняются предельно аккуратно, чтобы в процессе разборки ничего не потерять и не уронить в нишу с трубами.
  3. Извлечь содержимое редуктора, перенести на чистую поверхность. Комплектация внутренней начинки у каждого производителя своя, описывается в паспорте к прибору.
  4. Если загрязнения несущественные, металлические детали не имеют известковых отложений либо их немного – оттереть все ветошью. Затвердевшие частицы аккуратно удалить любым острым предметом.
  5. Резиновые уплотнители почистить, поврежденные — заменить.
  6. Промыть все детали водой и протереть начисто.
  7. Собрать в обратном порядке, протестировать работу.

Известковые отложения можно удалить простым кипячением металлических деталей в воде с лимонной кислотой. Резиновые уплотнители перед процедурой нужно будет снять.

Со снятием регулятора

Если в редукторе много грязи, твердого известкового налета или просто ржавчины, рекомендуется снять его для чистки.

Полный демонтаж прибора лучше выполнить, если разбирать редуктор прямо на трубе неудобно, сложно добраться до крышек. Лучше потратить немного ФУМ-ленты, а время и нервы, которые могут быть потрачены из-за работы в неудобном положении, сберечь.

Пошаговая инструкция чистки с демонтажем регулятора:

  1. На редукторе есть стрелка направления движения воды. С того края, куда указывает стрелка, в редуктор будет вкручен либо сгон с контргайкой, либо переходник с пластиковой трубы на металлическую (т.н. американка), либо просто вкручен гибкий шланг. Следует освободить выходное отверстие, открутив подведенный патрубок.
  2. Скрутить сам редуктор с трубы, подводящей воду.
  3. Повторить шаги 1-3 предыдущей инструкции.
  4. Если имеется накипь – отчистить вручную корпус и детали, промывая водой. Можно отправить все металлические части в емкость с лимонной кислотой и прокипятить некоторое время. Это позволит удалить почти всю накипь.
  5. Если в корпусе ржавчина – всему виной пружина регулятора. Снять все уплотнители, металлические части сложить в пластиковую емкость, залить преобразователем ржавчины, оставить на 5-10 минут.
  6. Промыть емкость с разобранным редуктором водой от преобразователя. Если ржавчина осталась – можно повторить процедуру.
  7. Очаги поражения, которые не получилось вычистить преобразователем, аккуратно отчистить вручную.
  8. Промыть повторно весь комплект водой, сменить поврежденные уплотнители, протереть начисто. Собрать и установить прибор на свое место в обратном порядке, предварительно обновив ФУМ-ленту на трубе.

Вместо ФУМ-ленты можно использовать льняное волокно со специальным герметиком.

Часто встречаемые неисправности

В большинстве случаев разобрать редуктор требуется для замены сальника. Как и все прокладки из резины, он нередко начинает протекать, так как:

  • утрачивает с течением времени эластичность;
  • может иметь заводской брак;
  • изначально неправильно был установлен.

О проблемах с сальником говорят, в частности, следующие признаки:

  • у заднего моста периодически обнаруживаются пятна масла;
  • у хвостовика редуктора образуется люфт (всегда радиальный).

Последний также свидетельствует и об износе одного подшипника либо сразу нескольких.

О том, что задний мост неисправен, также вам подскажет нетипичный шум, доносящийся со стороны багажника

Здесь важно выяснить, при какой скорости он возникает. Для этого:

  • разгонитесь до 20 км;
  • продолжайте плавно ускорятся до 90;
  • зафиксируйте обороты мотора на момент появления шума;
  • газ отпускайте, однако передачу не включайте;
  • в процессе торможения силовой установкой следите за характером звуков.

Точно говорит о поломке редуктора следующий тест:

  • разгоните ВАЗ-2107 до 100 км;
  • выставьте «нейтраль»;
  • отключите зажигание.

Если и при этом гудение будет слышно, то виноват именно редуктор.

Ремонт мотороллера Муравей

Прежде чем начинать ремонт, необходимо купить все нужные запчасти и инструменты. Конечно, поначалу нужно осуществить диагностику устройства, чтобы понять, в чем же на самом деле проблема.

Также необходимо взять во внимание несколько советов по поводу того, как можно менять те или иные запчасти:

  1. Желая поменять камеру или покрышку, совсем не нужно бортовать колесо. Достаточно всего лишь раскрутить все болты, крепящие его.
  2. Колесо начинает крутиться благодаря роликовой цепи, идущей через редуктор. При этом задняя подвеска полностью независима.
  3. Редуктор извлекается легко без каких-либо дополнительных инструментов, ведь он находится в самом центре мотороллера.

Ремонт сопровождается такими основными действиями:

  • слить масло с двигателя, после этого двигатель снять и поместить на какую-то плоскую поверхность;
  • снять кожухи охлаждения и династратер;
  • снять звездочку главной передачи;
  • освободить крышку сцепления от болтов и снять ее;
  • снять несколько дисков сцепления;
  • после этого можно будет легко снять корзину вместе с цепью и звездочкой, шайбочку и втулку;
  • чтобы отсоединить головку блока цилиндра, необходимо отвинтить четыре шайбы, которые его крепят, если на зеркале цилиндра имеются заметные задиры, то его следует отдавать в заточку;
  • вынуть цилиндр, вынуть кольцо поршневого пальца при помощи круглогубцев;
  • открутить стяжные болты картера, при этом может помочь ударная отвертка, которая является очень полезной в таких случаях;
  • повернуть двигатель на разобранную сторону, аккуратно ударять по нему киянкой, пока картер не разойдется на две равные половинки;
  • положить двигатель прямо, при помощи киянки аккуратно выбить карданный вал;
  • вот после этого и появляется доступ к подшипникам и сальникам.

Особенности редукторов заднего моста ВАЗ-классика

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:

  • фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
  • хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
  • ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
  • межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 10\41, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Основные этапы регулировки

  1. Выставляем холостой ход:

При открытом на полную винте подачи газа, добиваемся устойчивой ровной работы двигателя путем регулировки винта холостого хода. Предварительно винт холостого хода вывернут на 5 оборотов от нижней «мертвой» точки. При верной настройке, обороты должны составлять 900-1000об/мин.

  1. Настраиваем чувствительность:

После каждой прогазовки, с шагом четверть оборота выкручиваем винт чувствительности. Добиваемся адекватной реакции на резкое открытие дросселя.

Дросселем поднимаем обороты двигателя до 3000 об/мин., а затем закручиваем винт подачи газа (дозатор) до начала понижения оборотов. Если у редуктора два дозатора, то проделываем эту процедуру сперва с одним (второй при этом перекрыт наглухо), а затем с другим.

После того как регулировка редуктора на ГБО завершена пробуем автомобиль в движении: винт чувствительности может потребовать донастройки. Ещё было бы неплохо проверить авто на выхлоп: при верной настройке все показатели должны быть в норме.

Как снять сальник хвостовика на ваз 2106:

Чтобы удобно было менять сальник хвостика, поставьте автомобиль на смотровую яму либо же на эстакаду. Предварительно подготовьте новые сальники хвостика. Старый сальник имеет потёртый вид и излишки масла. Его немедленно нужно извлечь. Для этого приступайте к следующим действиям:

1) Выкручивайте сливную пробку на корпусе редуктора, используя шестигранник. Здесь нужно подставить ёмкость для масла;

2) Подождите, пока смазка полностью не стечёт с редуктора. Вкрутите пробку обратно;

3) Разъедините фланец ведущей шестерёнки задней передачи и карданный вал;

4) Поставьте автомобиль на ручник;

5) С помощью торцевого ключа на «24» начинайте откручивать гайку, которая держит фланец хвостика.

Для фиксации фланца от вращения не обязательно применять ручной тормоз.

6) Вставьте в отверстие во фланце шестерни главной передачи несколько болтов;

7) С помощью специальных инструментов постарайтесь удержать фланец за данные болты. При этом откручивайте гайку;

8 ) Возьмите двухлапчатый съёмник и с его помощью снимите фланец хвостика со шлицев;

9) При отсутствии съёмника, достаньте фланец руками. Для этого понадобятся некоторые усилия, но снять его не сложно;

10) Снимите с хвостика главной передачи шайбу и фланец одновременно с грязеотражателем;

11) Возьмите плоскую отвёртку и подденьте ею сальник. Извлеките его из отверстия в корпусе редуктора, при помощи кронцера. Сальник снят и можно приступать к замене.

Важно : прежде чем начинать устанавливать новый сальник хвостика, следует проверить поверхность фланца, которая непосредственно контактирует с сальником. Она должна быть без повреждений, без ржавчины

При обнаружении каких-либо дефектов, устранить их, сделав полировку поверхности.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

  • повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
  • позволяет авто быстрее разгоняться на старте;
  • автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

  • несколько увеличивается расход топлива;
  • при разгоне машина хуже управляется;
  • дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Попытаюсь растолковать почему так .

При сборке и регулировке редутора, первоначально гайка хвостовика зятягивается с приличным усилием до 25 — 30 кг/м . Необходимо сжать распорную втулку подшипников хвостовика, чтобы создать преднатяг в пошипниках до определенного сопротивления началу проворачивания хвостовика . В дальнейшем такое усилие при затягивании гайки хвостовика не требуется, и даже недопустимо . По тому что можно деформировать (сжать) распорную втулку . И тогда полная разборка редуктора, замена распорной втулки, и полная регулировка .

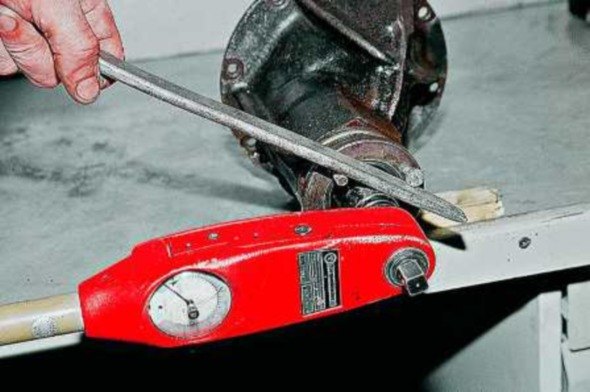

По этому гайгу подтягиваем до усилия 4 — 6 кг/м (динамометрическим ключём) Гайку необходимо заменить на новую, так как на старой пластмассовое котровочное кольцо уже обжато и гайка непременно ослабнет снова .

Что может выть в заднем мосту Редуктор моста такая зараза, когда начинает выть, задумываешься что этому редуктору надо, как устранить вой который начинает резать слух при езде на машине. Мало мастеров что занимаются регулировкой редуктора, так как надо знать, чувствовать зазоры между планитаркой и коничкой, затяжку подшипников. Обычно вой начинается из-за плохого масла, износа конички и планитарки, или неправильной затяжки гайки на хвостовике конички, если гайку перетянуть, сильно стянуть конусные подшипники редуктор может заклинить, слабо затянуть будит подвывать редуктор, гайку затягивают так чтобы не было люфта и в тоже время легко прокручивался от руки редуктор.

Дам заводскую инструкцию регулировки редуктора, надеюсь, сможете сами в домашних условиях починить и отрегулировать редуктор моста. Почему после замены сальника редуктора ВАЗ 2107 на скорости от 100 до 110 воет мост? Значит перетянули или наоборот не дотянули гайку хвостовика, редуктор такой гад, что сразу начинает выть чуть что не так. Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке. Детали редуктора показаны на рис. 3-72. Смажьте трансмиссионными маслом и установите через окна в коробку дифференциала шестерни полуосей с опорными шайбами и сателлиты.

Проверните сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстия в коробке, затем вставьте ось сателлитов. Проверьте осевой зазор каждой шестерни полуоси: он должен составлять 0 0,10 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н. М (1,5кгс.

М). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените опорные шайбы шестерен полуосей другими, большей толщины. Если указанный зазор не удается получить даже при установке шайб наибольшей толщины, замените шестерни новыми ввиду их чрезмерного износа.

Закрепите ведомую шестерню на коробку дифференциала. Оправкой А. 70152 напрессуйте на коробку дифференциала внутренние кольца роликовых подшипников. Рис.

3-72. Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А. 70184 и приспособления А. 95690 с индикатором. Операции проводите в следующем порядке.

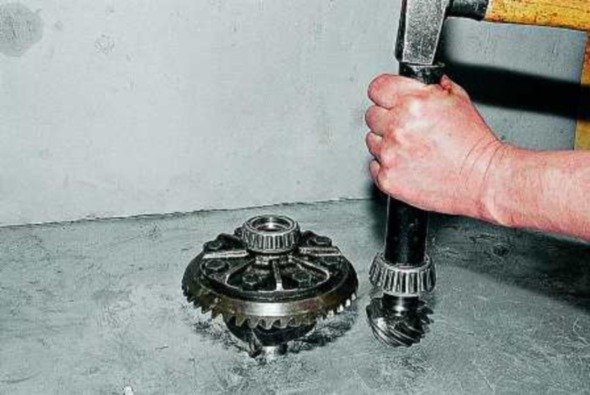

Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника А. 70185, а для заднего А. 70171 (рис.

Правильная сборка

При использовании старых деталей, меняется только сальник и распорная втулка. Заменяя элементы основной пары требуется использовать новую распорную шайбу валовой шестерней и подшипником. Шайбу подбираются по размеру, который можно узнать на самом валу. Кольцо регулировки монтируют и запрессовывают наставкой на внутреннюю подшипниковую обойму.

Требуется установка распорной втулки. Ее помещают в картер. Монтируется новый сальник. Дальше надевается фланец и закручивается все новой гайкой. При монтаже новых подшипников, гайку нужно закрутить с усилием 16-200 кгс метр. После приработки усилие понизится до 6. При применении старых подшипников, затяжка происходит так же как и сальника.

Собирается дифференциал и устанавливается на место. Если полуосевые шестерни имели осевой люфт, то устанавливаются утолщенные шайбы. После этого можно прикручивать крышки.

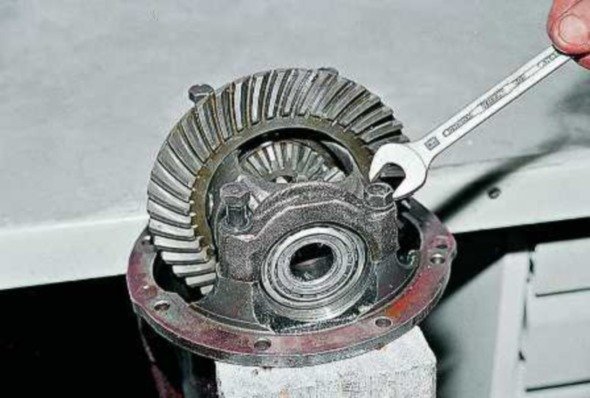

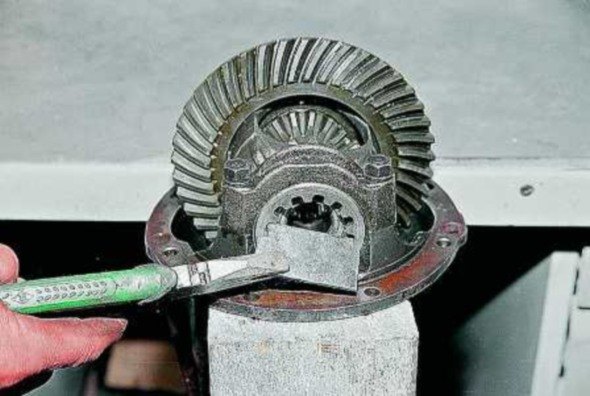

Изготавливается специализированный ключ, чтобы отрегулировать подшипники.

Регулируется главная пара. С основной шестеренки гайку нужно завернуть до момента, пока не исчезнет зазор. Штангель поможет замерить зазор.

Затем затягивается вторая гайка и подтягивается на парочку зубцов. У первой гайки зазор 0,08-0,13 мм. Будет ощутим, если взять в руки за шестерню: появится слабый стук зубьев.

Контролируя зазор потихоньку подтягиваются обе гайки до момента увеличения 0,2 мм. Благодаря этому правильно натягиваются подшипники. Далее поворачивается шестерня рукой, и пробуется люфт. Если он одинаковый в разных положениях, то ставятся стопорные пластины, затягиваясь болтами. Если этого нет, то говорят о деформированности коробки дифференциала, а следовательно, ей требуется замена.

При помощи сторонней организации

Для замены редуктора требуются определенные знания и навыки. Даже такая простая процедура требует понимания ее смысла и соблюдения действующих правил. Далеко не у всех владельцев квартир имеются нужные инструменты, а также время и желание их приобретать.

В таких случаях проще и правильнее обратиться за помощью к специалистам. В каждом городе есть специализированные организации, выполняющие различные сантехнические работы.

Замена редуктора — это как раз их профиль, поэтому можно обратиться к ним с заявкой и решить вопрос.

Куда и как обратиться?

Для того, чтобы отыскать нужную фирму, можно использовать несколько способов:

  1. Поинтересоваться у знакомых, где находятся подобные фирмы.
  2. Почитать объявления в местных газетах. Все подобные организации постоянно размещают свою рекламу.
  3. Поискать в интернете. Наиболее успешные и продвинутые компании обязательно имеют свой сайт, поэтому достаточно ввести поисковый запрос.
  4. Обратиться в свою управляющую компанию, если ее работники, по мнению пользователя, обладают достаточной квалификацией.

Любой из этих вариантов может дать нужный результат. Однако, рекомендуется обращаться в наиболее солидные фирмы, которые дают гарантию на свою работу. В таких случаях можно быть уверенным в получении ожидаемого эффекта.

Сколько это стоит?

Средняя стоимость смены регулятора у разных организаций составляет от 900 до 2000 руб. В эту сумму не входит стоимость самого устройства, оплата только за выполнение работ.

Результат

После выполнения работ в квартире владельца будет стабилизировано и приведено к оптимальному значению давление воды. Исключатся поломки и разрывы подводки из-за гидроударов, прекратятся скачки давления воды.

Все стиральные, посудомоечные машины, душевые кабинки или джакузи будут работать в оптимальном режиме, что обеспечит их долговечность и защитит владельца от лишних расходов.

Основные этапы выполнения работ

Последовательность сборки/ разборки цилиндрического редуктора, специфика проведения работ Цилиндрический редуктор – механизм, оснащаемый ступенями зацепления (одной или более). Он используется в разных промышленных установках и не представляет особых сложностей в сборке. Это достаточно простой процесс, нужно только соблюдать порядок действий. Далее будет рассмотрена схема проведения работ, особенности данных операций.

Последовательность выполнения работ во время сборки промышленного редуктора:

  • Сборка вала и других элементов с учетом особенностей конструкции.
  • Закладка шпонов, монтаж колесной базы. Шпонку помещают в паз, колеса запрессовываются. При наличии шестерни запрессовка не проводится. Может потребоваться нагрев ступиц колес.
  • Монтаж колец, распорных втулок.
  • Монтаж тел качения. Шариковые или роликовые подшипники монтируются в торце втулки либо на бортик посадки.
  • Монтаж валовых частей внутри корпуса. Выставляется оптимальное расстояние, крепятся шестерни.
  • Закрепление в пазы корпуса крышек врезного типа.
  • Фиксация крышки редуктора на штифты.
  • Крепление крышки редуктора на корпус шурупами или винтами, болтами.
  • Монтаж крышек с прокладками на болтовые соединения.
  • Фиксация масляных пробок, указателя уровня масла.
  • Заливка рабочих жидкостей, установка люка, его винтовая фиксация.
  • Послесборочное тестирование.

Причины замены сальника и симптомы неисправности

Сальники в редукторе меняют по одной причине: они начинают подтекать. Сальник может состариться, порваться или же быть некачественным с самого начала, что неизбежно скажется на сроке его службы. Кроме того, герметичность редуктора может быть нарушена из-за неправильного монтажа, в результате чего сальники сдавливаются слишком сильно. Определить неисправность можно по следующим признакам:

  • На заднем мосту, в районе редуктора, появились небольшие капли масла.
  • После выезда со стоянки на асфальте остаётся масляное пятно.
  • На хвостовике редуктора появился небольшой радиальный люфт. Определить его просто: достаточно лишь подвигать хвостовик руками вверх и вниз. Как правило, такой люфт свидетельствует не только о порвавшихся сальниках, но и об износившихся подшипниках.

    Именно на нём можно обнаружить люфт

Статья в тему: Ремонт и восстановление автомобильных аккумуляторов своими силами

Скажите, доктор, а никак нельзя обойтись без операции?

В первую очередь нужно слить из моста масло. Для этого выворачиваем обе пробки — и сливную и заливную. Далее, отсоединяем карданный вал от моста. При разъединении фланцев моста и кардана будьте осторожны — иногда в полости между фланцами скапливается масло. Если так и случилось, то проверяем осевой люфт фланца, покачивая его вдоль оси рукой. Люфта быть не должно. При наличии ощутимого перемещения (на самом деле, люфт больше 0,05 мм уже очень вреден для моста) стоит ещё раз внимательно осмотреть следы масла на картере. Возможно, масло просачивалось не через манжету, а сквозь зазоры в шлицах незатянутого фланца? В этом случае стоит попробовать устранить люфт и понаблюдать за мостом в эксплуатации. Если течь прекратится, то причина была именно в этом.

Осевой люфт фланца устраняем подтяжкой гайки. При обращении с гайкой фланца всегда нужно помнить, что она не просто держит фланец. Это важнейший элемент регулировки подшипников ведущей шестерни, и неправильная его затяжка может иметь серьёзные последствия начиная от шума и заканчивая заклиниванием моста. Вставив два болта в отверстия фланца, просовываем между ними монтажку так, чтобы, удерживая её, мы препятствовали вращению фланца при вращении гайки. Тянем гайку ровно настолько, чтобы выбрать зазор. Шаг резьбы 1,25 мм, значит, при повороте гайки на один оборот, она переместится вдоль оси на те же 1,25 мм. Если люфт фланца минимальный — 0,05 мм, то гайку достаточно повернуть на 1/25 оборота, то есть всего на 15 градусов.

Перетяжка гайки нагружает подшипники ведущей шестерни большой осевой силой, в результате они перегреваются и могут выйти из строя. Чтобы быть уверенными в том, что мы всё сделали правильно, надо измерить момент сопротивления вращению ведущей шестерни. Для этого нужно снять задние колёса и тормозные барабаны, отвернуть болты крепления полуоси и сдёрнуть полуоси, выведя их из зацепления с шестернями дифференциала. Затем плотно наматываем нить на вал фланца и за свободный её конец тянем безменом, измеряя усилие, при котором фланец вращается равномерно без рывков и ускорения. Менее точные результат даёт другой способ, когда безмен цепляют за отверстие во фланце и также равномерно тянут. В этом случае нужно следить за тем, чтобы сила была направлена перпендикулярно радиусу окружности фланца. Можно использовать и динамометрический ключ, равномерно вращая вал ведущей шестерни за гайку, но при таком движении сложно уследить за его показаниями. Измеренное значение силы умножаем на величину радиуса, получая тем самым момент сопротивления вращению. Значение момента должно быть в пределах 6–9 кгс.см.

Можно попытаться обойтись без снятия полуосей и измерения момента на фланце. Опытные механики так умеют. Для этого подтягиваем гайку ровно до устранения люфта и чуть-чуть ещё. После этого ставим карданный вал на место и совершаем пробную поездку в режиме, достаточном для того, чтобы мост разогрелся до рабочих температур (несколько десятков километров по загородной трассе). После этого проверяем рукой нагрев картера моста в районе подшипников ведущей шестерни. Если рука терпит тепло, то считаем, что все в порядке. Если же подшипники разогрелись до того, что капля воды на картере шипит, то мы перестарались и без хорошей регулировки теперь точно не обойтись. Нельзя уменьшать момент сопротивления вращению ведущей шестерни просто ослабив гайку. Дело в том, что между подшипниками установлена деформируемая распорная втулка, которая, при затяжке гайки, придаёт конструкции необходимую жёсткость. Перетянув гайку, мы сжали втулку больше, чем необходимо, а обратно она удлиниться уже не сможет. Когда мы ослабим гайку, втулка перестанет быть «распорной», поэтому её необходимо заменить

Также следует обратить внимание на подшипники. Если на поверхностях качения появилась синева, значит они перегрелись и тоже требуют замены

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Главными элементами редуктора являются корпус, главная пара шестерён и дифференциал с сателлитами

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

  • автомобиль устанавливается на нейтральную передачу;
  • задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
  • после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
  • вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Все подшипники заднего редуктора «семёрки» роликовые, однорядные, конические

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Планетарная пара имеет косозубую передачу для снижения уровня шума

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
