Размеры приводных ремней генератора, гур и кондиционера

Ремонт генератора рено логан

Со временем можно заметить шум, который появляется при работающем двигателе. Иногда он может быть вызван износом ролика ГРМ.  Так же может выйти из строя подшипник компрессора кондиционера.

Но в некоторых случаях замена деталей не дает ничего. И тогда следует проверить состояние генератора. Зачастую выходит из строя его шкив.

Он является многокомпонентным и при неправильной установки ремней он может разбиваться под воздействием вибрации.

На Рено Логан генератор снять довольно проблематично, особенно на машине с кондиционером. Несмотря на то, что для крепления используется всего 3 болта.

Для этого необходимо приподнять правое колесо автомобиля при помощи домкрата. Затем снимается пластиковая защита. На Рено Логан ремень генератора удерживается специальным натяжным роликом. Чтобы снять его необходимо установить в специальное отверстие штырь и затем потянуть его ключом на 13.

Затем откручиваются болты крепления генератора. Стоит потратить немало времени, чтобы получить к ним доступ, поскольку расположены они неудобно. Лучше не использовать накидной ключ, а применить обычный рожковый. Но даже после этого потребуется некоторое время, чтобы вытащить его.

Подкапотное пространство автомобиля довольно маленькое и потребуется немало терпения, чтобы достать генератор.

При этом лучше воспользоваться накинутой на ключ трубой, чтобы как рычагом увеличить усилие. Открутить руками без использования дополнительных приспособлений скорее всего не получиться. После этого следует открутить винты, которые удерживают подшипник. Для последующих действий понадобиться универсальный съемник.

После установки подшипников и нового вала производиться сборка в обратном порядке.

Задачи приводного ремня

Главная задача двигателя – превращение энергии от сгорания топлива во вращательное движение, которое передается далее к другим узлам автомобиля. Если ремень ГРМ служит для синхронизации коленчатого и распределительного валов, то приводной ремень используется для передачи вращательного движения от коленвала к вспомогательным системам.

Схема приводного ремня в «Рено-Логан» зависит непосредственно от комплектации транспортного средства. В автомобилях Renault Logan приводной ремень обязательно соединяет коленвал и шкив генератора. Дополнительно (в зависимости от комплектации) ремешок также может приводить в движение шкивы следующих устройств:

• гидроусилителя руля;
• системы кондиционирования;

Всего существует три варианта: без ГУР и кондиционера, только с усилителем руля и полная комплектация (со всеми системами). Естественно, чем больше шкивов используется в конструкции двигателя, тем дольше будет проходить замена, поскольку владельцу придется натянуть ремень на каждый из роликов.

Критический износ ремешка может привести к проскальзыванию, что в итоге отразится на работе систем, которые он обеспечивает.  Возможны проблемы с генератором, системой кондиционирования, гидроусилителем руля. Если они проявляют нехарактерное поведение, обязательно начните диагностику с осмотра приводного ремня. Самый главный признак необходимости замены – появление характерного свиста. Это говорит о наличии провисания.

Ремни 4PK715, 4РК718, 6РК836

Первый ремень размером в диаметре Ø715 мм – обозначение такое «4PK715». Этот приводной ремень подходит на Логан и Ладу Ларгус в комплектации без ГУР и кондиционера.

Второй несколько длиннее (см. видео), его длина в диаметре Ø718 мм – обозначение такое «4РК718». Этот тип привода предназначен для Логан, Матис и Рено Сандеро и также без ГУР, кондиционера.

Ремень генератора, размером Ø836 мм. Этот тип ремешка предназначен для Лады Ларгус в комплектации без оснащения гидроусилителем руля. Обозначение у него такое «6РК836».

Резиновые привода для перечисленных моделей выше в комплектации без гидроусилителя руля и кондиционера.

На машине Renault с двигателем D4F где есть кондиционер, ГУР стоит один ремень 4PK715. Там установлены 2 ремня, один от гидроусилителя руля и другой на генератор.

Ремни 5PK1110, 5РК1113

Затем рассмотрим ремни генератора для моделей Рено Логан с гидроусилителем руля, но без кондиционера.

Первый резиновый привод, его размер Ø1110 мм – обозначение «5РК1110». Этот ремень, по-моему, устанавливается только на Рено Логан.

Второй резиновый привод, размером Ø1113 мм – обозначение «5РК1113» предназначен для Логан и Лады Ларгус.

Разница между этими ремешками составляет всего 3 мм и моё субъективное мнение, что они при необходимости взаимозаменяемые. Ход натяжного ролика должен, по идее, компенсировать эту разницу в длине.

Ремень 5PK1750 до 2010 года выпуска

Перед нами на капоте машины привод кондиционера Логан и гидроусилителя руля.

Первый привод имеет размер Ø1750 мм –обозначение «5РК 1750 250». Это ремешок от известной компании «B0SCH».

Этот размер подходит на автомобили с 8-и клапанными двигателями, собранные на заводе до сентября 2009 года.

Второй резиновый привод (см. видео), аналогичный по размеру от известной компании «Gates». Но по толщине ремешки незначительно отличаются. Привод резиновый от фирмы «Gates» немного тоньше по толщине первого привода от фирмы «B0SCH», а все остальные размеры одинаковые.

На моей машине как раз стоит такой тип привода, так как в комплектации имеется кондиционер и ГУР руля, но не подходит по размеру в длине.

К вашему сведению моя ЛоганМашина выпущена на заводе АвтоФрамус в 2012 году.

Далее уважаемый смотрим…

Как видим много различных типов ремней генератора Логан с разными обозначениями и в них нужно долго разбираться. Думаю надо подбирать ремень, который необходим именно для вашей модели автомобиля на месте, открыв капот автомобиля.

Однако есть некоторые нюансы. Так, проверил на своём автомобиле и тип ремня «5РК1750 250» от фирмы «B0SCH» -действительно не подходит по ширине и году выпуска автомобиля. Как уже писал выше этот размер подходит на автомобили с 8-и клапанными двигателями, выпущенные до сентября 2009 года.

На моей машине «родной» ремешок примерно на 3 мм шире.

Придётся определить, какой именно тип ремня предназначен именно для моей модели Рено с 16-клапанным двигателем и коробкой «автомат».

Вернёмся к моей машине Логан в комплектации с кондиционером и гидроусилителем руля.

Ремень 6PK1820, 6PK1822 после 2010 года

Наконец-то после длительных поисков я подобрал приводной ремень на свою модель Логан 2012 года выпуска, 16-клапанный двигатель, с ГУРом, кондиционером и коробкой «автомат». Его обозначение «6РК1820», то есть 6-ручейков и длина для моей модели составляет Ø1820 мм в диаметре.

Пожалуйста, смотрите видео:

Ремень генератора Рено Логан 16 кл кондиционер+ ГУР

Watch this video on YouTube

Проверяю, можно сказать «живьём». По ширине подходит, как раз то что надо. Данные с интернета «говорят», что оригинальный ремень на Рено, именно моей модели имеет размер Ø1822 мм, это на 2 мм длиннее. Считаю, что ход натяжного ролика компенсирует эту небольшую разницу в длине.

Хотелось приобрести ремень в оригинале Renault, но не нашёл и взял от компании CONTITECH «6РК1820», по-моему, хорошего качества. Пусть пока лежит в ЗИПе, как придёт время замены, мы его и установим вместе с новыми натяжными роликами.

Перечисленные ремешки, предназначены для моделей Логан с объёмом двигателя 1.4 и 1.6 литра, с 8-ми и 16 – клапанами.

На этом заканчиваю редактировать статью. Если неправильно написал размеры и предназначение приводов, пожалуйста, поправьте в комментарии.

Поздравляю с наступающим Новым 2018 годом! Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Читайте еще далее:

Разборка генератора, снятие и замена подшипников

После демонтажа производиться разборка и замена подшипника генератора Рено Логан 1.6. Обычно этот процесс занимает 30-40 минут, у опытных водителей 15-20 минут.

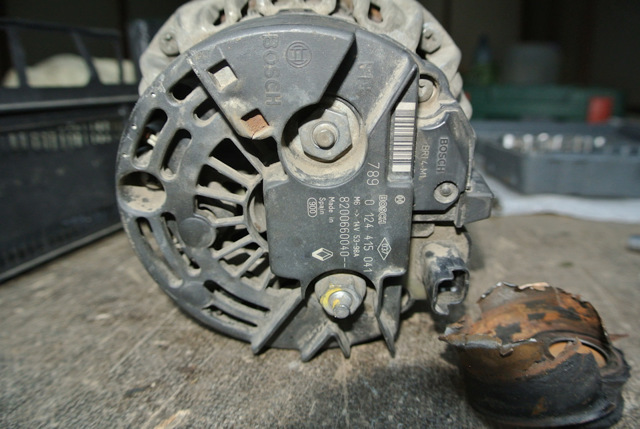

1. Открутите крепежные болты защитной пластиковой крышки автогенератора, а затем щеткодержателя.

—

1. Снимите щеткодержатель и реле регулятора. При квалифицированном ремонте одновременно проводится профилактика и проверка работоспособности реле. Так же осмотрите щеткодержатель на предмет неисправностей, состояние щеток.
2. Чтобы разобрать корпус на две части, откручиваются три болта. Тут потребуется крестовая отвертка. Далее используем зубило с молотком, чтобы «располовинить» корпус.

—

При демонтаже не прикладывайте чрезмерных усилий, так как крепления могут быть закоксованы, да и сам корпус сделан из хрупкого дюраль алюминия.

1. Надежный и проверенный способ снятия шкива (подходит для BOSCH) – это использование гайки М18 и М10 обрезанного шестигранника.

Рекомендуем: Какую охлаждающую жидкость заливать в Рено Логан — освещаем тщательно

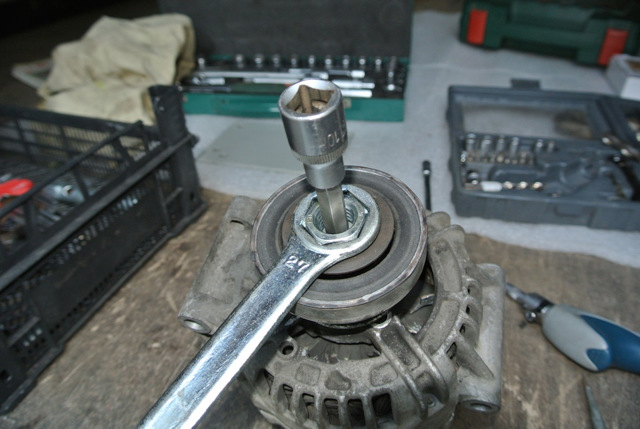

• Внутрь шкива ставим несколько шайб, а сверху гайку М18 под ключ на 27; • Вставляем шестигранник М10 или биту; • Головкой на 10 стопорим шкив; • Воротком с накидным ключом 27 ослабляем крепление шкива; • Предварительно рекомендуется обработать соединение WD-40.

—

Снятие старых шарикоподшипников и установка новых

1. Сняв шкив, выбиваем вал ротора из посадочного отверстия шарикоподшипника. Этот способ не безопасен, так как можно повредить сам вал.
2. Более действенный метод (показан на четырех фото ниже):

• Снятие крышки шарикоподшипника; • Зажим наружной обоймы в тисках до разрушения; • Спрессовка внутренней обоймы с ротора.

——

1. Теперь можно снимать передний п/ш. Выпрессовываем его из корпуса с обратной стороны. Используем захватный съемник.
2. Способ снятия заднего шарикоподшипника без съемника продемонстрирован ниже. Одним или двумя рожковыми ключами прикладываем усилие к торцу снизу, как показано на втором фото.

—

1. Сразу монтируем новый ш арикоподшипник в крышку, закручиваем четыре винта. Затем вставляем в отверстие вал ротора, забиваем через деревянную приставку или сильно нажимаем руками.

—

Перед установкой новых деталей вскройте резиновые уплотнения, чтобы проверить количество смазки. Если объем не достаточен (как на фото), добавьте подшипниковой смазки внутрь.

—

1. Монтируем передний п/ш на вал. Для этого смазываем посадочные поверхности, насаживаем деталь.
2. Затем используя накидную головку с диаметром, подходящим под внутреннее кольцо, запрессовываем шарикоподшипник на место.
3. Приступаем к обратной сборке электрогенератора Рено Логан.

—

Важные рекомендации по замене

• Усилие при запрессовке должно приходиться только на внутреннюю обойму.
• Учитывайте, что вставка заднего подшипника генератора Рено Логан из нового ремкомплекта потребует аккуратности, в противном случае будет люфт ил перекос.
• Сборку и установку производим в обратной последовательности. Полный процесс показан на видео в конце статьи.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;
3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Снятие и ремонт генератора на Renault Logan 1.6 с кондиционером

Появление неприятного гула при работе силового агрегата транспортного средства может быть вызвано самыми разными причинами. Одна из них – неисправность шкива генератора автомобиля. Исправить эту крайне неприятную ситуацию можно самостоятельным путем, правда для этого требуется владеть определенными навыками, инструментом и сноровкой.

Данная процедура будет показана на основе ремонта генератора Рено Логан, так как эта автомобильная марка очень распространена в нашей стране, а технология решения проблемы неисправности подойдет для аналогичных процессов с другими вариантами транспортных средств.

Снятие и ремонт

Естественно, для того, чтобы снять генератор на Рено Логан, необходимо предварительно выполнить подготовительные работы:

• Установить Рено Логан 1.6 на ровную поверхность, зафиксировать авто;
• Выполнить демонтаж переднего колеса с правой стороны машины (понадобится трубчатый ключ и домкрат);
• Завершающий шаг этого этапа – снятие специальной пластиковой защиты.

После этого можно приступать непосредственно к ремонту. С одной стороны, генератор на этой автомобильной марке с кондиционером крепится всего на трех болтах. С другой – выполнить демонтаж оказывается не так просто, как кажется с первого взгляда.

Сам процесс выглядит следующим образом:

1. Изначально снимается ремень. Этот шаг довольно простой. Для его выполнения необходимо потянуть ключом на тринадцать натяжной ролик, вставить любой стержень в специально предназначенное для этого отверстие, собственно, зафиксировать ролик и выполнить окончательное снятие ремня.
2. Еще один довольно простой этап – демонтаж трех креплений насоса ГУР. Следует помнить, что на Renault Logan один из нужных болтов расположен с обратной стороны этого устройства. Это позволит сдвинуть в сторону насос, хотя даже отсоединение креплений не даст выполнить данную операцию с легкостью.
3. Третий этап – отсоединение генератора, который фиксируются описанными выше тремя болтами. Крепеж размещен очень неудобно, добраться до него неимоверно трудно, поэтому, на эту, казалось бы, простейшую операцию, уйдет достаточно много времени и сил. Естественно, отфиксированное устройство нужно вытащить с места его непосредственной эксплуатации. А сделать это тоже не совсем легко.

Чтобы попытаться выполнить дальнейший ремонт, необходимо скрутить регулятор напряжения. Это – настоящая хирургическая операция, так как потребуется использовать одновременно несколько инструментов:

1. Вложить в шкиф несколько шайб подходящего размера, на них – гайку таким образом, чтобы она частично выглядывала.
2. Внутрь вставить битку M10.
3. Одновременно работая накидным ключом, накидной головкой и воронком выполнить задуманную процедуру.

Следующий шаг – демонтаж крышки. Все просто – требуется открутить всего четыре крепежных болта. Чтобы вытащить подшипники потребуется заранее приобрести специальный сниматель. После этого – проверить изделия на исправность. Желательно конечно, поменять их все, чтобы лишний раз не повторять эту не самую простую процедуру. Осталось только вернуть все в первоначальное состояние.

Установка генератора на Рено Логан 1.6

Фактически процедура полностью проходит в обратном порядке и уже не вызывает тех трудностей, которые наблюдались при разборочном процессе. Единственную сложность вызывает непосредственная фиксация генератора, так как те самые три злополучных болта также трудно закрутить, как и открутить.

Важно также не забыть правильно использовать натяжитель, чтобы ремень генератора не провисал, иначе это может привести к неправильной работе всей системы и, как следствие, появлению новых неприятностей, которые потребуется оперативно исправлять и нести не запланированные расходы

Когда нужна замена ремня дополнительного оборудования Рено Логан?

Так как ремень дополнительного оборудования подвержен постоянному вращению и трению, то, со временем, необходимость его замены становится неизбежной. Проскальзывание изношенной детали приводит к тому, что дополнительное оборудование перестает работать так, как это необходимо, а если происходит обрыв, то оно полностью перестает функционировать.

Признаки необходимости замены таковы:

• свисты или скрипы во время работы агрегата;
• снижение эффективности работы дополнительного оборудования;
• полный отказ работы оборудования, приводимого в действие ремнем.

Так как основной функцией приводного ремня является передача крутящего момента за счет силы трения или зацепления, то со временем он изнашивается, даже если эксплуатировать автомобиль очень бережно. Чаще всего автовладельцы задумываются о замене уже после того, как появились первые признаки неисправности, но лучше всего, если такая поломка будет выявлена заранее во время прохождения технического осмотра.

Важно понимать, что в случае обрыва ремня дополнительного оборудования вам сразу становятся недоступны некоторые важные функции, без которых управлять автомобилем становится сложно или невозможно вообще. Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности

Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый.

Замена роликов и натяжителя

В комплектациях с кондиционером можно отдельно заменить:

• Натяжной роли (подробнее о его замене здесь);
• Направляющий ролик;
• Автомат натяжения вместе с роликом.

Хитрость в том, что для первого случая надо выполнить фиксацию (см. рис.). А затем, когда ролик удерживается на месте, винт крепления легко откручивается. Здесь подходит накидной ключ «на 13».

Фиксируем ролик стержнем d=5-6 мм

Если снимают автомат в сборе, фиксирующий стержень не нужен. Используйте только торцовый ключ, которым откручивают два винта.

The following two tabs change content below.

Автолюбитель с большим стажем. Сначала была Ваз-2107, потом русский передний привод, потом иномарки, были даже праворульные. Стараюсь как «доктор» полностью смотреть и слушать автомобиль. Каждому своему транспортному средству даю своё имя.

Тэги: Рено Логан

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также отметим, что на «Логанах» с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

• В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
• В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Как самостоятельно сменить приводной ремень в рено логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

• Набор гаечных ключей;
• Набор головок;
• Отвертка;
• Новый ремень.

Техника безопасности:

1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
4. Снять старый ремень вспомогательного агрегата.
5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
2. Демонтировать болт вместе с защитной крышкой генератора.
3. Снять ролик.
4. Аналогичными действиями снять натяжной ролик.
5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

1. Снять грязезащитную крышку силового агрегата.
2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Все шаги по замене

Понадобится один накидной ключ «на 13», а также торцовый ключ «на 13» и «на 6». С разными комплектациями поступают по-разному:

• 5K 1747: накидной ключ одеваем на шляпку винта натяжного ролика. Ведём ролик вверх, пока ушко не совпадёт с отверстием на корпусе (см. рис.). В отверстие помещаем стержень d=5-6 мм – ролик фиксируется. Ремень можно снять и заменить.

  Натяжитель удерживается стержнем

• 5K 1110: ключом «на 6» полностью откручиваем винт над кронштейном (см. рис.). Ослабляем затяжку двух крепёжных винтов (ключ «на 13»), сдвигаем кронштейн вверх, производим замену.

  Регулировочный винт здесь уже выкручен

• 4PK 718: нужно ослабить верхний и нижний винты, которые крепят генератор. Корпус генератора смещают вдоль прорези на планке (см. рис.). Ремень снимают, а монтаж выполняется в обратном порядке. Главное – правильно подобрать натяжение.

  Верхний винт можно двигать вдоль прорези

Замена ремня вспомогательных агрегатов Рено Логан включает в себя и регулировку натяжения, если только речь не идёт о комплектации с кондиционером. В «дорогой» комплектации ничего не настраивают, но проверить натяжную силу всё равно нужно.

Проверяем натяжение

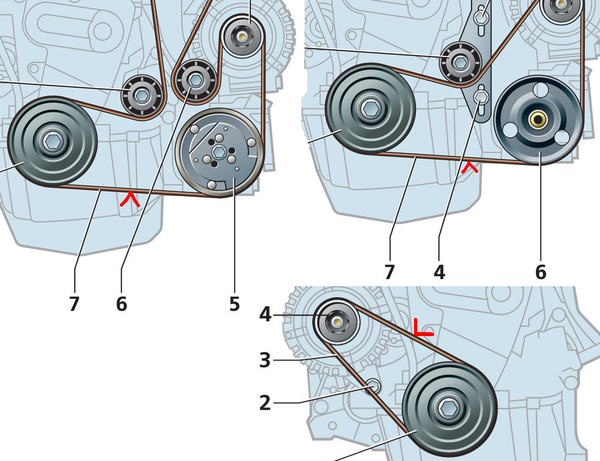

Будем нажимать на ремень в точках, отмеченных на чертеже. При этом прилагается усилие 10 кгс (98 Н). В каждом случае прогиб ремня должен составлять 6-8 мм.

Куда нужно давить

Нажатие производят большим пальцем, надавливая почти со всей силы.

Регулировка

Правильно отрегулированный ремень не должен издавать посторонних звуков при работе на холостом ходу, такие как свист на холодную при запуске двигателя!

В комплектациях с кондиционером выполнить регулировку натяжения нельзя. Поэтому автомат заменяют или ремонтируют его (см. ниже). А там, где автоматики нет, всё выглядит проще:

• 5K 1110: два винта, крепящие кронштейн, должны быть ослаблены. Регулировочный винт возвращают на его законное место (см. фото). Производят настройку, затем крепёжные винты затягиваются.

  Регулировочный винт установлен

• 4PK 718: затягивают верхний винт крепления, проверяют натяжение, снова ослабляют винт и т.д. Нижний крепёжный винт затягивается на последнем шаге.

Правильно натянуть ремень вспомогательных агрегатов Рено Логан, если в комплектации нет ГУРа – это и есть самый сложный вариант. Настройка в этом случае будет поэтапной. Она может занять 30-40 минут.

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка крупных и маленьких кусочков каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Снятие и ремонт генератора на renault logan 1.6 с кондиционером

Появление неприятного гула при работе силового агрегата транспортного средства может быть вызвано самыми разными причинами. Одна из них – неисправность шкива генератора автомобиля. Исправить эту крайне неприятную ситуацию можно самостоятельным путем, правда для этого требуется владеть определенными навыками, инструментом и сноровкой.

Данная процедура будет показана на основе ремонта генератора Рено Логан, так как эта автомобильная марка очень распространена в нашей стране, а технология решения проблемы неисправности подойдет для аналогичных процессов с другими вариантами транспортных средств.
