Замена грм дэу нексия 8 и 16 клапанов полная инструкция с фото

Содержание:

Как заменить ремень своими руками?
- Необходимые инструменты
  - Выбор ремня ГРМ
- Алгоритм действий
  - Снятие старого ремня
  - Установка и натяжка
Процедура замены
- Установочные метки
- Правильное натяжение
Демонтаж деталей мотора при замене ремня ГРМ на 16 клапанной Дэу Нексия
- Сборка деталей мотора при замене ремня ГРМ на 16 клапанной Daewoo Nexia
- Где заменить ремень ГРМ на Дэу Нексия 16 клапанов и купить необходимые детали и инструменты
Замена ремня ГРМ Дэу Нексия 1.6 16 клапанов
Зачем нужен ремень ГРМ?
Процесс замены привода ГРМ
Меняем ремень сами (на 8 и 16 клапанном авто)
- Необходимые инструменты
- Этапы работы
Зачем нужен ремень ГРМ?
Зачем нужен ремень ГРМ?
О двигателе
- Гнёт ли клапана
Ремень ГРМ на Дэу Нексия и его особенности

Как заменить ремень своими руками?

Смена ремешка ГРМ на Дэу Нексия 16 клапанная осуществляется специалистами на СТО или самостоятельно. Выполнять работы самому на двигателе 16 кл лучше при наличии опыта. Если вы не сталкивались с такой задачей, смена может вызвать трудности. Материал о замене изделия снят и опубликован Алексеем Захаровым.

Необходимые инструменты

Если меняем изделие своими руками, то подготавливаем следующий инструмент:

комплект торцевых и накидных ключей;
крестовую и плоскую отвертку разных размеров;
специальный ключ для роликов на 41;
шестигранник.

Выбор ремня ГРМ

Чтобы изделие быстро не износилось, на покупке ремешка экономить нельзя. Современный рынок расходных материалов предлагает потребителям множество видов ремней ГРМ. На сегодня оптимальными вариантами для Дэу Нексия 16 клапанов являются:

Bosch, каталожный номер 1987949403, оригинальный ремешок для моделей Нексия и Эсперо;
Dongil, артикул 96352969, предназначен специально для Nexia;
Gates как альтернативный вариант, имеет сертификат стандарта ECCO и неплохо зарекомендовал себя на практике.

Если вы решили сменить ремень газораспределительного механизма, оцените состояние роликов. При их износе и наличии повреждений на корпусе нужно менять и эти детали.

Комплект для замены ремня ГРМ на Нексии

Алгоритм действий

Ниже подробно расскажем о том, как правильно поменять изделие своими руками.

Снятие старого ремня

Чтобы сменить изделие, его надо сначала снять. Замена ремня ГРМ Дэу Нексия 16 клапанов выполняется так:

Подробно инструкция по замене изделия своими руками представлена на видео, снятом Сергеем Капитанчуком.

Установка и натяжка

Как правильно установить и натянуть изделие:

Процесс монтажа выполняется в обратном порядке. Прежде чем установить изделие, осмотрите внимательно помпу охладительной системы и место ее крепления. Не допускается наличие люфта. Покрутите подшипники, они должны проворачиваться без шума. Не допускается и утечка хладагента из системы охлаждения. Проблему течи надо исправить путем смены помпы, а шумные подшипники заменить на новые.
Проверяется правильность расположения распредвалов, а также коленвала силового агрегата в соответствии с отметками. Если все установлено верно, можно ставить новый ремешок ГРМ. При монтаже натяжка изделия регулируется путем поворота помпы. Для этого потребуется специальный ключ. Если инструмент отсутствует, а помпа не меняется, то монтаж нового изделия сложно осуществить по меткам, хотя в целом можно. Возьмите гаечный ключ на 17 и ослабьте винт выпускного распределительного вала, откручивать полностью его не надо. Выполните монтаж нового изделия в соответствии с отметками, а затем отверткой или другим инструментом отведите язычок натяжного ролика вверх. Шкив распределительного вала установите на место. Для выполнения этой задачи потребуется время, но она осуществима.
Выполняется два оборота коленвала. Убедитесь в том, что метки на шкивах совпали. Так называемый язычок натяжного ролика должен быть напротив выступа, расположенного на площадке. Если не удалось этого добиться, то для регулировки поворота помпы потребуется специальный ключ.
Монтаж всех деталей и элементов осуществляется в обратном порядке. Сам винт шкива коленчатого вала затягивается с соблюдением усилия 95 Нм. Затем болт проворачивается еще на 30 и 15 градусов. Коленчатый вал фиксируется от прокручивания путем включения первой скорости и нажатием на педаль тормоза.
Если есть необходимость, добавьте в систему охлаждающей жидкости.
Процесс натяжки выполняется путем регулировки ролика

Когда будете подтягивать, важно добиться «золотой середины», чтобы ремень не был перетянут и недотянут. И то, и другое приведет к ускоренному износу изделия и его обрыву.

Для того, чтобы избежать погнутых клапанов и последующего ремонта практически всего шестнадцатиклапанного
двигателя при преждевременном обрыве ремня, менять ремень ГРМ
на (Дэу Нексиа
) по регламенту технического обслуживания следует через каждые 60 тысяч километров пробега, однако учитывая тяжелые отечественные условия эксплуатации автомобилей, интервал можно сократить до сорока, а то и пятидесяти тысяч.

При должном внимании к деталям в этом вопросе, заменить ремень ГРМ можно своими руками, используя при этом такие инструменты, как набор гаечных ключей, торцевых головок, отверток и конечно же сам ремень.

Процедура замены

«нексия», 16 клапанов: замена грм. особенности и рекомендации

Замена ремня ГРМ на Дэу Нексия 8 клапанов процедура обязательная. Многие владельцы предпочитают выполнять эту операцию в специализированных центрах, но её можно выполнить самостоятельно. Если имеется даже небольшой опыт ремонта или обслуживания машины, можно браться за работу. Эта операция не предполагает использования специального оборудования, уникального инструмента. Местом проведения может служить гараж со смотровой ямой.

При выборе запасных частей для замены изношенных деталей привода ГРМ, следует обратить внимание на качество их изготовления. В торговых сетях можно встретить довольно качественные подделки, которые внешне не отличаются от брендов, но служат значительно меньше

Кроме этого, в работе понадобятся:

Автомобильный домкрат.
Подставка под кузов машины.
Противооткатные башмаки.
Набор гаечных ключей (торцовые, накидные) и отвёрток с плоским и крестообразным лезвием.
Шестигранные ключи.

Перед началом работ по замене ремня ГРМ автомобиль следует установить на выбранной площадке, затянуть ручной тормоз, включить пятую передачу. Работу начинают в моторном отсеке, где отключают клеммы АКБ. Следующим шагом будет демонтаж кожуха воздушного фильтра, всех патрубков, которые прикреплены к нему.

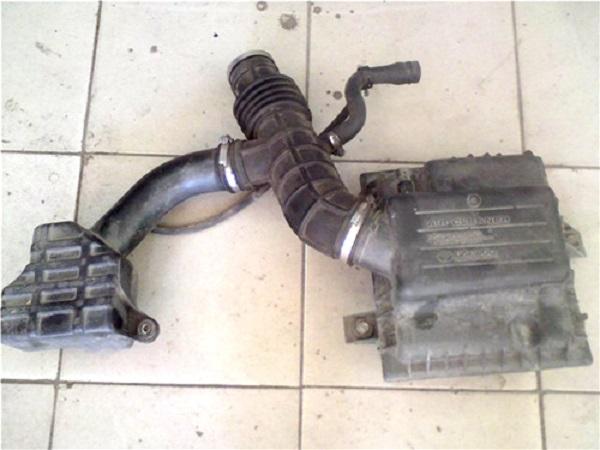

Ослабляем натяжение хомута 1, отворачиваем саморез 3 и снимаем камеру

Чтобы продолжить работу, следует снять ремень привода генератора. Для этого опускают колёсные болты на правом переднем колесе, под задние колёса устанавливают противооткатные башмаки. Автомобиль поднимают автомобильным домкратом, кузов опускают на подставку, правое переднее колесо снимают.

Далее алгоритм выполнения работ будет следующим:

Снимают брызговик в арке правого переднего колеса.
Следующим шагом будет снятие натяжного устройства кондиционера. Ослабляют его крепление, снимают с двигателя.
Далее отворачивают крепление верхнего защитного корпуса механизма ГРМ, снимают его.

Верхняя крышка ГРМ

Чтобы снять ремень генератора, нужно ослабить верхнюю гайку на «13» его крепления, после этого сдвинуть его, снять ремень.
В арке переднего правого колеса отпускают два винта крепления защиты двигателя, опускают её вниз. Далее нужно открутить локер, отогнуть его вниз, чтобы получить доступ к шкиву генератора.
Наносят жидкость WD-40 на головку болта крепежа шкива, дают выдержку на несколько минут.
Чтобы снять шкив, его следует застопорить доступным способом, потом вывернуть болт крепления, снять шкив с коленвала. Болт крепления снова заворачивают в зубчатый шкив коленвала.

Снятие шкива вспомогательных агрегатов

Открылся доступ к нижней крышке защиты ГРМ, отворачивают болты на «10», снимают её с мотора.

Снятие нижней крышки ГРМ

Поворачивают шкив коленвала через болт его крепления для установки меток на распредвале, коленвале.

Проворачиваем коленвал до совпадения меток

Натяжной ролик поворачивают до совпадения меток на его корпусе, фиксируют его в таком положении прутком или сверлом подходящего размера, снимают зубчатый ремень.

Снятие ремня

Отворачивают крепление натяжного ролика, снимают его с блока цилиндров двигателя.
Устанавливают новое натяжное устройство, поворачивают его до совпадения меток на его корпусе, фиксируют в таком положении. Перед установкой нового ремня проверяют совпадение установочных меток.

Снятие и установка нового ролика

Далее работы проводятся в порядке, обратном снятию изношенных деталей.

Установочные метки

Эффективная работа силового агрегата возможна только при правильной установке фаз газораспределения. Для этого следует выставить метки в приводе ГРМ Дэу Нексия. Они имеются на шкивах распредвала, коленвала.

В верхней части защитной крышки привода ГРМ имеется выемка.

Метка распредвала

Она должна совпадать с риской на шкиве распредвала.

Метка коленвала

В нижней части защитной крышки также сделана выемка, которая должна совпадать с риской на шкиве коленвала. Если они совпадают, работу можно продолжить.

Метка на шкиве вспомогательных агрегатов

Правильное натяжение

После установки нового ремня на своё место, следует вынуть фиксатор натяжного ролика, он натянет ремень. Метки на корпусе ролика должны совпадать. Если ремень «недотянут», можно поправить положение сдвигом насоса охлаждающей жидкости. Прольётся немного антифриза, который потом доливают.

Для правильного натяжения указатель 1 должен быть совмещен с выемкой 2

Демонтаж деталей мотора при замене ремня ГРМ на 16 клапанной Дэу Нексия

Как подтянуть ремень генератора на ладе приора 8 и 16 клапанов: инструкция

Наиболее оптимальная последовательность:

Отвинчивание приемной трубы, воздушного фильтра, патрубков, других деталей, мешающих работе, снятие верхнего патрубка, но прежде сливается антифриз.
До удаления генераторного пасика ослабляется в трех точках крепление шкива гидроусилителя (потом его стопорение со срывом крепежа сильно затруднится); ослабление натяжного узла генератора, сдвигание его к двигателю и удаление паса.
Приподнимание авто домкратом за поддон через деревянный брусок, демонтаж правого колеса, пластикового брызговика, что обеспечит доступ к шкиву коленвала, узлу натяжения привода кондиционера.
Отпуск гайки ролика, максимальное выкручивание болта-натяжителя, удаление ремешка климатической системы.
Отсоединение трех метизов М12 диска гидроусилителя, четырех М10 верхней защитной крышки привода механизма.
Выкручивание пары гаек, крепящих подушки двигателя к лонжерону, двух винтов к опоре мотора посредством карданного ключа с целью демонтажа его подушки.
Поворачивание коленвала за крепление диска по часовой стрелке, пока не совместятся метки на распредвалах.
Отсоединение колеса к/вала с помощью особого стопора или помощника за рулем, включающего пятую передачу и, нажимающего тормоз. Это позволит легко открутить гайку диска к/вала.
Ослабление 2-х крепежей М10 и, помня о защелке слева, съем нижней защитной крышки привода ГРМ.
Отворачивание пары болтов (их можно оставить в отверстиях), крепящих насос гидроусилителя, с небольшим его отводом вбок.
С помощью шестигранника ослабление трех винтов, держащих помпу. Сделать это непросто: мешает металлическая перфорированная защита.
Поворот специальным ключом М41 помпы, что ослабит пасик и облегчит его снятие проталкиванием между насосом ГУР и мотором.
Выворачивание метизов дисков распредвалов, обводного ролика.
Снятие шкивов, помня, что шкивр/вала впускных клапанов помечен литерой «I», выпускных – «Е».
Отворачивание трех резьбовых креплений со снятием натяжного ролика.
Откручивание по два болта вверху и внизу для снятия железной защиты.
Демонтаж помпы отворачиванием трех метизов, открывающихся со снятием защиты. До демонтажа насоса под двигатель подставляется емкость, куда стечет часть охлаждающей жидкости из блока.

Сборка деталей мотора при замене ремня ГРМ на 16 клапанной Daewoo Nexia

Порядок работ таков:

Очищается, насухо протирается посадочное пятно помпы, поверхность уплотнительного кольца смазывается тонким слоем герметика, насос ставится назад с поворотом до упора против часовой стрелки. Причем болты не затягиваются, ведь посредством помпы натягивается ремень механизма.
Ставится железная защита, обводной, натяжной ролики, диски р/валов. Проверяется совпадение меток.
Ставится новый ремешок, причем его нисходящая ветвь должна быть натянутой. Для этого он надевается в такой порядке: шкив коленвала, потом обводной ролик, диск р/вала клапанов выпуска.
Для натяжения паса посредством специального ключа помпа сдвигается по часовой стрелке, покуда метка натяжного ролика не совпадет с ответной.
Потом затягиваются болты насоса. Временно ставится колесо к/вала для его двойного поворота, снова проверяется совпадение меток и натягивается пасик.
Ставятся по местам демонтированные детали в порядке, обратном снятию. Самое трудное в замене ремня ГРМ на 16 клапанной Дэу Нексия – установка подушки двигателя.
Заливаются технические жидкости, после чего заводится мотор для проверки прочности крепления деталей, отсутствия подтеков.

Ресурс пасика газораспределительного механизма составляет 60 тыс. км пробега или 48 месяцев эксплуатации, в зависимости, что быстрее наступит.

Где заменить ремень ГРМ на Дэу Нексия 16 клапанов и купить необходимые детали и инструменты

Нужные детали, узлы: водяную помпу, ременный привод рассматриваемого механизма, натяжной и обводной ролики вместе с инструментами: специальным ключом М41, универсальным держателем дисков, лучше поискать на полках специализированных магазинов. Тогда, имея надлежащий опыт, есть возможность выполнить работу самостоятельно.

Когда отсутствуют необходимые навыки или нет свободного времени, следует осуществление вышеописанных мероприятий поручить специализированной СТО, где за приемлемую оплату сделают весь комплекс дел по замене ремня механизма газораспределения с гарантией.

Замена ремня ГРМ Дэу Нексия 1.6 16 клапанов

Лада гранта замена заднего ступичного подшипника своими руками. фото и видео инструкция

Механизм распределения газов – это весьма значительный узел в каждом автомобиле. Нарушения в его работе могут привести к серьезным неисправностям

Поэтому данному узлу следует уделять серьезное внимание. Одним из главных элементов ГРМ является ременный привод

Тут мы поговорим о замене ремня ГРМ на шестнадцатиклапанной Дэу Нексия 1.6.

Ремень ГРМ – это изделие из резины, изготовленное в форме обруча. С внутренней стороны изделия находятся зубья, которыми ремень схватывается с шестеренками. Предназначение ремня – синхронизировать работу валов и обеспечивать координацию функционирования водяного насоса.

Зачем нужен ремень ГРМ?

Ремешок газораспределительного механизма в автомобиле Дэу Нексия 16 клапанов представляет собой изделие, выполненное из резины, в виде обода замкнутого типа. Внутри ремня расположены специальные зубчики, предназначенные для обеспечения оптимального сцепления валов и предотвращения проскальзывания изделия. В Дэу Нексия 16 клапанов этот элемент используется для синхронизации распределительного и коленчатого валов. Благодаря ему обеспечивается правильная работа водяного насоса. Видео о смене, опубликованое каналом Иван Готенко, представлено ниже.

Как часто необходимо менять?

Многим автовладельцам Daewoo Nexia 109 16v интересно, через сколько и когда менять ремешок. По техническому регламенту производитель рекомендует выполнять замену ремня ГРМ каждые 60 тысяч километров пробега либо по прошествии четырех лет эксплуатации. Если автомобиль используется в жестких условиях, к примеру, в такси, то изделие следует менять каждые 40-50 тыс. км.

Симптомы износа

О необходимости замены ремня ГРМ в автомобиле Дэу Нексия 16 клапанов сообщат такие признаки:

Увеличилась вибрация двигателя. Силовой агрегат стал троить, для развития скорости ему требуется больше времени. Особенно при движении в гору на повышенных оборотах. Двигатель не «тянет».
Появился нехарактерный синий, а в некоторых случаях черный дым из глушителя.
Образовались шумы в работе мотора.
Появились сложности в запуске силового агрегата. Двигатель заводится, но на это тратится больше времени.

Для проверки работоспособности ремня ГРМ необходимо произвести его визуальную диагностику. Снимите кожух с газораспределительного механизма и осмотрите ремешок. Если на нем имеются следы повреждений в виде трещин или других дефектов, то скоро изделие может оборваться. На боковых частях ремня появились нити — результат расслоений структуры детали. При таком дефекте ресурс эксплуатации устройства будет низким. В критических случаях может отпасть один или несколько зубчиков на внутренней стороне ремня, что приведет к его проскальзыванию и обрыву. Автор видео о замене ремешка ГРМ — GRAM Позитива всем добра.

Чем грозит несвоевременная замена?

Если нарушаются сроки смены ремня ГРМ в Дэу Нексия 16 клапанов, это грозит серьезными последствиями для транспортного средства. При критическом износе ремешок оборвется. В итоге распределительный вал остановится, а коленчатый продолжит работать. Во время его движения поршень начнет стучать по клапанам, из-за чего они могут погнуться. Автовладельцу придется выполнять капитальный ремонт двигателя либо менять мотор. Причем последствия будут более неприятными для 8-клапанного агрегата. Сами клапаны придется менять.

Для предотвращения таких проблем необходимо постоянно следить за состоянием ремешка. Обрыв изделия обычно связан с его естественным износом. В ходе длительной эксплуатации ремень теряет свою упругость, его структура расслаивается, на нем появляются трещины. Возможен обрыв ремешка при заклинивании помпы либо натяжного ролика. Иногда он рвется из-за неработоспособности распределительного вала.

Процесс замены привода ГРМ

Теперь нам нужно добраться до генераторного шкива, поэтому снимаем правое колесо. Снимаем также и брызговик.
Демонтируем ролик натяжителя кондиционера. Для этого придется ослабить его фиксатор.
Теперь снимаем верхнюю крышку механизма ГРМ, предварительно открутив все необходимые болты.
После этого ослабляем болты, которыми крепится шкив гидроусилителя.
Отворачиваем болт крепления генератора и отводим генератор в сторону мотора.
Полностью откручиваем болт, крепящий шкив коленвала.
Демонтируем рулевой гидроусилитель.

Теперь можно начинать демонтаж ремня, но перед этим нужно выставить метки. Начинаем вращать механизм ГРМ до полного схождения меток на шкиве и корпусе распределительного вала. Метка, расположенная на коленчатом вале, тоже должна совместиться с меткой на корпусе снизу. Метки, нанесенные на шкивы распредвалов, должны находиться друг против друга.
Теперь ослабляем болт натяжного ролика и демонтируем его вместе с ремнем. На этом этапе лучше проверить водяной насос, и если его состояние не является удовлетворительным, его лучше тоже заменить.
Затем можно начинать монтаж нового оборудования. Ставим новый натяжной ролик и натягиваем новый привод. Начинаем установку ремня с коленвала, затем заводим его за помпу и натяжной ролик. Проворачиваем распредвал вправо и надеваем на него вторую часть ремня.
Теперь выставляем метки на ролике до полного их совпадения. Для этого проворачиваем помпу. Полностью закручиваем болты водяного насоса.
Еще раз проверяем совмещение меток. Если они не сойдутся, установку ремня придется повторить. Теперь ставим на место корпус ГРМ и шкив коленвала.
Сейчас можно собирать все остальные части в обратном порядке.

Обязательно проверьте работу мотора после установки ремня. Если он работает без перебоев, значит установка произведена правильно.

Меняем ремень сами (на 8 и 16 клапанном авто)

Замену ремня нужно делать согласно регламенту или по мере его износа. Рекомендуемая периодичность – через 30-40 тысяч километров пробега. Но лучше ориентироваться не на пробег, а на состояние комплектующего.

Необходимые инструменты

Для того чтобы провести замену ремешка, необходимо подготовить комплект инструментов, в который должны входить:

набор торцевых ключей;
набор накидных ключей;
отвертки с разным диаметром;
спецключ на «41»;
шестигранник;
новые расходные материалы.

Покупать расходные материалы лучше у проверенных производителей, так как это гарантирует качество изделия и соответственно долгосрочную эксплуатацию.

Этапы работы

Приготовив материалы и инструменты можно начинать работать. Можно посмотреть видео, чтобы лучше разобраться.

Сначала снимается корпус фильтра для воздуха и все, что к нему присоединено.

Для доступа к шкиву генератора необходимо снять переднее правое колесо и брызговик.
Ослабив гайку-фиксатор ролика натяжителя кондиционера, снимаем ролик вместе с ремнем.
Открутив болты на защитном кожухе ГРМ, снимаем его.
Сразу же следует ослабить крепежные болты на шкиве гидроусилителя.
Немного открутив болт генератора, необходимо его сдвинуть к мотору и снять ремешок.
Теперь откручиваем болт крепления шкива коленвала.
Далее нужно снять шкив гидроусилителя руля.

Откручиваем болты насоса гидроусилителя
Перед снятием ремня ГРМ на Daewoo Nexia необходимо выставить метки. Для этого нужно вращать весь газораспределительный механизм пока метки на кожухе и шкиве распредвала не совпадут. Аналогично метка на коленвале тоже должна совпадать с меткой на кожухе снизу. Метки шкивов распредвалов должны находиться напротив друг на друга.
На следующем этапе следует ослабить болт на натяжном ролике, а затем снять его и ремешок. При наличии водяного насоса следует проверить его состояние и в случае износа заменить.
Установив новый натяжной ролик своими руками, натягиваем новый ремешок. Начинать установку следует с коленчатого вала, помпы и натяжного ролика. Далее, проворачивая распредвал в направлении часовой стрелки, надеть на него вторую ветвь ремня.
С помощью проворачивания помпы выставляем метки на ролике, пока они не совпадут.
Регулировка меток на натяжном ролике

Затем затягиваем болты на водяном насосе.

После установки комплектующих следует снова проверить метки, они должны совпадать. Далее, возвращаем на место защитный кожух и шкив коленвала.
Далее, прикручиваем все в обратном порядке.

Когда замена выполнена, следует завести мотор и проверить его работу. Если без перебоев, то все в порядке. На этом процедура замены ремешка ГРМ своими руками на Daewoo Nexia с 8 кл и 16 кл заканчивается.
