Проверяем ремень грм на форд фокус 2 своими руками

Инструкция по замене ремня ГРМ

Во время замены ремня газораспределительного механизма вам понадобится дополнительные приспособления для удерживания и прокручивания шкива коленчатого вала, фиксатор шестерен распределительных валов, специальный болт для фиксации двигателя в ВМТ и приспособление для откручивания шестерен распредвалов. Подробно о том, как самостоятельно изготовить вышеперечисленные приспособления можно узнать из Инструкции по изготовлению приспособлений по замене ремня ГРМ на Форд Фокус 1

1. Поддомкрачиваем и снимаем правое колесо. Также необходимо подставить по поддон картера вставить деревянную проставку и с помощью пневмодомкрата немного поддомкратить двигатель и открутить болты крепления опоры на двигателе и кузове автомобиля.

Открутив два болта на лонжероне, демонтируем под крылом защиту
Сверху двигателя в районе дроссельной заслонки отсоединяем трос газа
Открутив болт на 10, отсоединяем и приподнимаем расширительный бачок
Ключом на 10 ослабляем болты крепления шкива помпы

Теперь, открутив 4 болта верхней защиты ремня ГРМ, но не снимаем ее
Далее снимаем крышку клапанов. Для этого с помощью головки на 8 откручиваем по периметру 9 болтов + одну гайку на шпильке держателе. После чего немного сдвинув влево демонтируем ее.
Снимаем высоковольтные провода со всех свечей зажигания и ключом выкручиваем свечу первого цилиндра (крайняя от ремня привода ГРМ)
Теперь необходимо выставить поршень первого цилиндра в ВМТ. Для этого вставляем в свечное отверстие небольшую деревянную палочку примерно 30 см (подойдет деревянная шпажка для шашлыков) и с помощью приспособления начинаем прокручивать шкив коленвала до тех пор, пока палочка перестанет подниматься вверх, но и не начала опускаться вниз. Теперь обратите внимание на метку шкива коленвала, она должна совпасть с меткой на блоке цилиндров.

После этого необходимо зафиксировать от проворачивания двигатель. Для этого необходимо открутить болт на 10, который находится спереди на блоке между коллектором и картером и вместо него вкрутить болт-фиксатор коленвала, который был изготовлен заранее.

При положении поршня первого цилиндра в ВМТ, а также при совмещении метко на коленвалае и блоке кулачки распердвалов первого цилиндра должны быть направленные в разные стороны, а на хвостах распр. валов должны, бит прорези по всей длине, чтобы можно было в них вставить металлическую пластину.

После выполнения вышеперечисленных операций можно сказать, что двигатель зафиксирован.
Откручиваем ослабленные ранее крепления шкива помпы и снимаем его

Открутив головкой на «8» два болта крепления нижней крышки ремня снимаем ее

После этого аккуратно можно снять и верхнюю крышку ремня ГРМ, при этом обратите внимание на датчик на ней, чтобы он не повредился.
Удерживая приспособлением шкив коленчатого вала, голов­кой «на 18» отворачиваем болт крепления шкива и при необходимости производим замену сальника.

С помощью приспособления для удерживание шестерен фиксируем, а затем откручиваем сначала одну, а затем другую шестерни распредвала, при этом избегаем проворачивания и нарушения меток на коленвале.
С помощью ключа «Torx T-50» откручиваем правый нижний винт, а затем с помощью головки на 13” остальные болты крепления средней крышки защиты ремня ГРМ и снимаем ее вместе с нижним винтом крепления.
Ключом на 10 ослабляем крепление натяжного ролика
Шестигранником на 6, проворачиваем ось натяжного ролика, тем самым ослабляя натяжение ремня ГРМ, а затем снимаем ремень.

Также демонтируем и сам натяжной ролик, так как он подлежит обязательной замене.
На его место устанавливаем новый ролик, таким образом, чтобы металлическая лапка фиксатора попала в паз на головку блока, как показано на фото.

Затем с помощью ключа на 15 откручиваем крепление и снимаем направляющий ролик и на его место устанавливаем новый.

Теперь очередь нового ремня ГРМ. Заводим его согласно схеме.

На отрезках ремня ГРМ ШКИВ КОЛ.ВАЛА – НАПРАВЛЯЮЩИЙ РОЛИК – ШКИВ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ должны быть натянуты

Нельзя производить натяжку ремня ГРМ вращательными движениями шестернями распредвалов

Для натяжения ремня шестигранником на 6 проворачиваем ось ролика натяжителя до совмещения указателя натяжителя с прямоугольным отверстием фиксатора. После чего ключом на 10 зажимаем ролик.

Чтобы проверить натяжение и правильность установки ремня ГРМ Форд Фокус 1 необходимо снять все фиксаторы и прокрутить коленчатый вал двигателя на 360 градусов. Если метки на коленвале и блоке совпали, а натяжение ремня остался прежнее значит, вы все сделали правильно и можно производить сборку в обратном порядке.

Процесс замены цепного привода

Данный ремонт можно производить только при остывшем двигателе. Первым делом отсоедините минусовую клемму от аккумулятора, тем самым вы обесточите автомобиль. Теперь снимаем верхнюю крышку с двигателя. С блока цилиндров тоже нужно снять кожух. Теперь вывешиваем перед машины и подкладываем под него опору понадежнее. Снимаем правое колесо. Демонтируем картерную защиту мотора и подкрылок справа.

Сейчас нам необходимо избавиться от привода кондиционера. Снимать его не обязательно, его можно просто разрезать при помощи ножа. Производитель не рекомендует использовать ремень повторно, поэтому мы и не будем с ним церемониться.

С приводом вспомогательных агрегатов поступаем точно так же, его тоже крайне не рекомендуется использовать после снятия. Теперь первый цилиндр, а вернее, его поршень устанавливаем в положение ВМТ.

Теперь нам необходимо демонтировать датчик оборотов коленвала, выкрутив для этого все необходимые болты. Затем выкручиваем болт крепления шкива коленвала и снимаем шкив.

Выворачиваем болт крепления промежуточного ролика и снимаем его.

Шкив приводного насоса крепится тремя болтами. Откручиваем их и снимаем шкив.

Сейчас нам необходимо установить под мотор опору. После этого демонтируем подвеску силового агрегата. Крепится она к кронштейну и лонжерону кузова при помощи двух болтов. Откручиваем их.

Теперь мы добрались до кожуха ГРМ и нам придется поработать, так как для того чтобы ее открутить нужно отвернуть аж 24 болта. Поддеваем крышку отверткой и аккуратненько ее снимаем.

Нам необходимо немного открутить болты, крепящие звездочки на валах и убедиться, правильно ли установлен поршень 1-го цилиндра. На натяжителе цепи есть отверстие, в него нужно просунуть отвертку и нажать ей на его храповик. Таким образом он будет разблокирован. Теперь надо утопить шток, нажав на башмак.

Для фиксации штока в отверстие вставляем какой-нибудь стержень, который подойдет по диаметру. Выкручиваем крепеж и демонтируем башмак натяжителя.

Снимаем успокоитель, после чего уже можно приступать к непосредственному снятию цепи. Проверьте состояние цепи масляного насоса, возможно, ее тоже придется заменить. Для этого отворачиваем болт крепления натяжителя. Затем выкручиваем болт, фиксирующий звездочку масляного насоса и снимаем звездочку. Снимается она вместе с цепью. Обязательно оцените состояние всех звездочек и натяжителей. Если оно окажется неудовлетворительным, то их тоже нужно будет заменить.

После этого устанавливаем новый расходник. Ставим башмак натяжителя. Перед тем как одеть кожух ГРМ, следует очистить от грязи посадочное место. На фланец кожуха наносим герметик и надеваем его. Чтобы соединение было герметичным, кожух следует устанавливать через 10 минут после того, как был нанесен герметик. Затягиваем звездочки на валах и производим установку прочих снятых нами деталей.

Замена ремня ГРМ в Форд Фокус 2 своими руками

Чтобы заменить комплект привода ГРМ на Форд Фокус 2 с объемом двигателя 1,6 л, прежде всего, поставьте машину на ровную поверхность. Смотровая яма или подъемник здесь необязательны. Дальнейший порядок действий следующий:

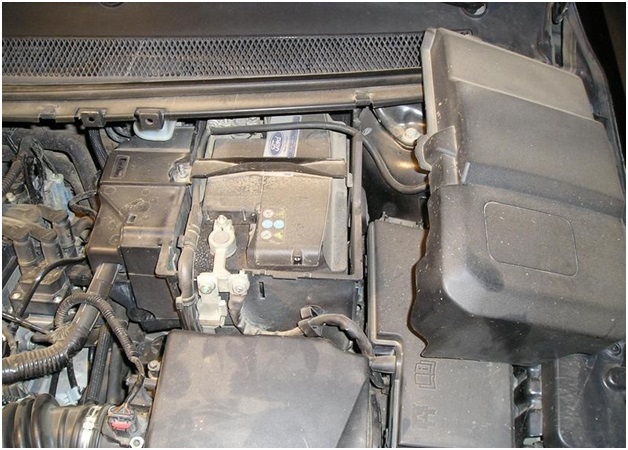

Выключите зажигание и снимите с аккумулятора одну из клемм (как правило, снимается «-»).
Ослабьте колесные болты, поднимите автомобиль справа спереди на домкрате и снимите соответствующее колесо.

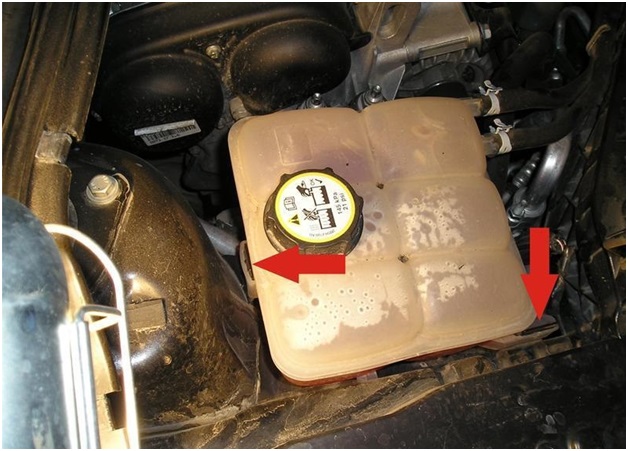

Демонтируйте расширительный бачок Форд Фокус, сняв его с пластиковых креплений и сдвинув в сторону. Сливать охлаждающую жидкость и отсоединять шланги при этом не нужно.
Демонтируйте бачок гидроусилителя, также сняв его с креплений и убрав с в сторону.
Отсоедините спереди и отведите в сторону правый подкрылок Форд Фокус, чтобы получить доступ к болту шкива коленчатого вала. Полностью снимать деталь необязательно.
Демонтируйте пластиковую переднюю защиту двигателя под ним.

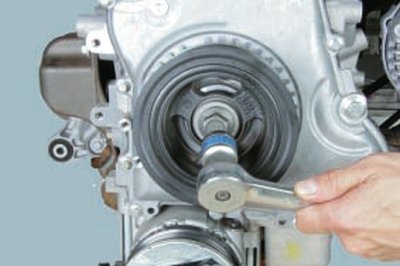

Ослабьте болт шкива коленвала Форд Фокус. Во избежание прокручивания зафиксируйте шкив стопором.
Подвесьте двигатель. Для этого удобно использовать подкатный домкрат. При его отсутствии поднимите мотор любым подходящим устройством, предварительно подложив подпорку для подстраховки.
Отвинтите две гайки передней правой подушки двигателя Форд Фокус, а также два болта, расположенные по бокам опоры.
Извлеките опору.

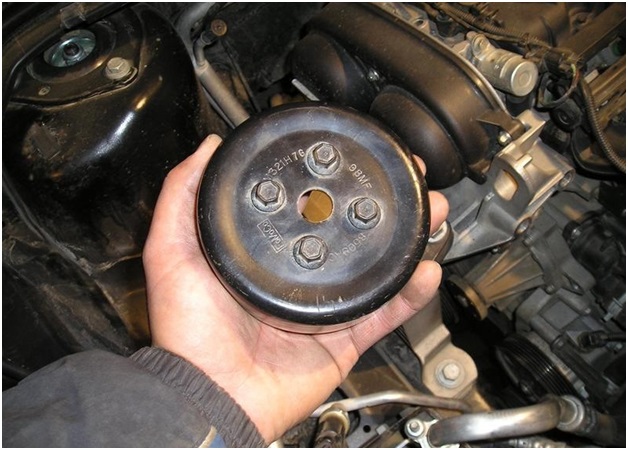

Отсоедините шкив водяного насоса, отвинтив четыре крепежных болта. Во избежание прокручивания во время снятия болтов фиксируйте шкив отверткой.
После снятия шкива насоса отсоедините генератор Форд Фокус. Для этого отвинтите три крепежных болта и снимите всю проводку с генераторного узла.
Демонтируйте кронштейн передней правой подушки, отвинтив четыре болта со всех сторон и сняв шпильку.
Открутите болты 8 мм на верхнем наружном кожухе ГРМ и снимите кожух вместе с кронштейном.
Далее необходимо разместить валы по меткам с использованием специального шаблона для распределительного вала. Чтобы коленвал Форд Фокус не проворачивался, застопорите его фиксирующим болтом.
Установив фиксатор на коленчатый вал, выкрутите заглушку, размещенную спереди двигателя в нижней его части. Ремень кондиционера также потребует замены, поэтому смело его срезайте.
Проверните мотор за нижний болт коленчатого вала, проследив, чтобы обе метки на шестернях распределительного вала сдвинулись вверх.
После этого зафиксируйте коленчатый вал Форд Фокус специальным болтом, установив его в нижней части вместо заглушки.
Далее сверху установите шаблон между распределительными валами.
Теперь валы достаточно зафиксированы, чтобы снимать привод ГРМ. Прежде всего, вручную извлеките шкив коленвала, предварительно выкрутив болт.
Снимите переднюю нижнюю крышку, отвинтив крепежные болты.

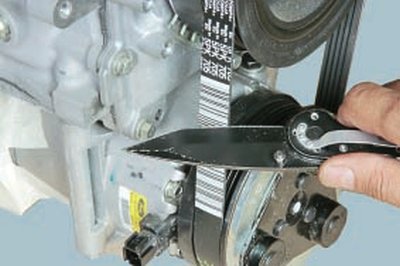

Ремень на Форд Фокус 2 перед снятием и заменой необходимо ослабить путем перевода натяжного ролика в иное положение. Для фиксации ролика в данной позиции поднимите рычажок, расположенный позади и, совместив отверстия в рычажке и в заднем корпусе, вставьте шплинт или отрезок упругой проволоки.
Снимите натяжной механизм, открутив крепежный болт ролика.
Извлеките привод ГРМ для замены. Снимите также шестерню коленчатого вала и очистите ее от загрязнений.
Установите на место шестерню коленвала и наденьте новый ремень. Так как шестерня на Форд Фокус 2 не фиксируется шпонкой, ее можно установить в произвольном положении. Привод ГРМ также можно надеть в любой позиции, поскольку меток на нем нет.
Установите на место новый ролик, который также требует замены, предварительно зафиксировав его шплинтом.
После установки ролик закрепите болтом. Деталь на Форд Фокус 2 ставится в определенном положении благодаря наличию выступа на металлическом корпусе позади ролика.
Когда ременная передача надежно закреплена, можно вынимать шплинт. При этом ремень должен автоматически натянуться.
Установите на место переднюю крышку.
Смонтируйте шкив коленчатого вала Форд Фокус

Перед монтажом крайне важно произвести замену крепежа, потому что во время затяжки нужно прилагать некоторое усилие. И у шкива, и у шестерни отсутствуют фиксирующие шпонки.
В случае недостаточно затянутого крепежа шкива и шестерни коленвала могут сбиться метки

Это приведет к загибанию клапанов, и потребуется дорогостоящий ремонт всего двигателя.
Затяжка болта коленчатого вала на Форд Фокус выполняется в 2 приема. Сначала затяните болт с усилием 45 Нм. После этого доверните его на 90 градусов. Таким образом обеспечится достаточно сильная затяжка.
Убедитесь в правильном расположении меток и можете снимать фиксирующие элементы. По завершению замены выполните окончательную сборку всех оставшихся деталей.

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Заглушка.

Вкручиваем туда приспособление для фиксации коленвала.

Фиксатор коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

Заменяем все звездочки на новые.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Заряженный натяжитель.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!

Процесс демонтажа

Первым делом снимается ремень привода. Затем демонтируется защита генераторного вывода и откручиваются болты крепления. Всего их 3.

Теперь можно легко снять генератор, но нам еще мешает расширительный бачок. Полностью снимать его не надо, а нужно только снять отвести немного в сторону, предварительно сняв с кронштейнов. Шланги отсоединять не нужно.

Подкладываем под двигатель деревянный брусок. Опора агрегаторной подвески крепится на двух гайках, их нужно открутить. Брызговик тоже нужно снять. Сделать это будет не трудно – крепится он на двух болтах. Теперь следует демонтировать шкив водяного насоса. Он крепится на 4 болтах, которые и придется вывернуть.

Подвеска силового агрегата крепится на кронштейне, его нужно снять, выкрутив для этого 3 крепящих болта. Чтобы снять крышку защиты ГРМ, придется открутить 8 болтов. После этого коробка передач ставится на нейтралку, а коленвал проворачивается до такого положения, чтобы метки на VCT и распредвалах совпали.

Теперь выворачиваем заглушку, которая размещена на блоке цилиндров спереди с правой стороны. Перед нами откроется отверстие, в которое будет нужно вставить стержень фиксации. Проворачиваем коленвал до упора, то есть до тех пор, пока его ни остановит фиксатор в виде стержня.

Снимаем шкив путем выворачивания болта его крепежа. Стержень фиксации имеет цилиндрическую форму. В длину он – 65 сантиметров, диаметр его ступенчатый, и в разных местах имеет различное значение.

Теперь нам необходимо зафиксировать распредвалы от проворачивания. Лучше всего делать это при помощи специального приспособления, оно устанавливается таким образом, чтобы расположенные на нем метки оказались наверху. Здесь имеются метки двух видов – линия и точка. Так вот, линия должна находиться рядом с выпускным распредвалом, а точка – с впускным.

Теперь необходимо на четвертой передаче нажать на тормоз до упора. Это делается для того, чтобы коленвал был зафиксирован от проворачивания. Снимаем шкив, предварительно выкрутив болт, крепящий его к носку коленвала. Повторно болт крепления коленвала лучше не использовать, поэтому заранее нужно приобрести новый.

После этого необходимо демонтировать нижнюю крышку ГРМ. Сделать это можно, открутив 3 болта.

Перед непосредственным снятием ремня его надо ослабить, переместив натяжной ролик в исходное положение. Чтобы он оставался на месте, его придется зафиксировать, для чего в расположенное на нем отверстие вставляется нужного диаметра металлический штырь, который и фиксирует ролик за кронштейн. Теперь уже произвести демонтаж ремня не составит особого труда. Это и нужно сделать. Если все же получаться будет не очень, можно поддеть ремень монтажкой или большой отверткой.

На этом разборку можно считать законченной, и пора приступать к сборке. Сборку следует осуществлять от обратного. Сначала надевается ремень. После чего происходит его натяжка роликом. Для этого ремень заводится за натяжной ролик. Предварительно вынимаем фиксатор ролика. Теперь устанавливаем нижнюю крышку и шкив. Снимаем фиксатор с механизма VCT и распредвалов. Извлекаем стержень фиксирования коленвала из отверстия в блоке цилиндров. Все остальные детали нужно установить в обратном порядке.

Артикул и цена на оригинальный ремень ГРМ для Форд Фокус 2

На автомобилях Фокус 2 используется ремень ГРМ, артикул которого — 1675963. Цена расходника составляет 2400-3000 рублей. На части машин помимо ремней Ford используются изделия Volvo с артикулом 31368072. А розничной продаже данные расходники имеют стоимость от 6000 до 8500 рублей. Также применяются ремни Mazda. Их артикул 1E0612205. Они обладают наименьшей ценой, которая находится в пределах 500-750 рублей.

Так как элементы привода ГРМ обладают приблизительно одинаковым ресурсом, при износе ремня рекомендуется менять весь комплект расходников полностью. Оригинальный набор Ford имеет каталожные номера 1753586, 1753585. Цена за комплект находится в приделах 7000-15000 рублей. На части машин требуется набор Peugeot/Citroen с артикулом 1609525680. Стоимость такого комплекта составляет 9000-13000 рублей.

Двигатели, устанавливаемые на Ford Focus 2

Модельный ряд двигателей Focus 2 достаточно широк, в линейке силовых агрегатов есть как бензиновые, так и дизельные моторы. «Второй Фокус» комплектуется бензиновыми ДВС:

• объемами 1.6/1.4 л серии Zetec SE с ременным приводом ГРМ;
• объемами 2.5/2.0/1.8/1.6/1.4 л серии Duratec с цепной передачей газораспределительного механизма.

Дизели Фокус 2 представлены моторами Duratorq TDCi 2.0/1.8/1.6 л, ДВС могут быть с любым приводом газораспределения, внешне двигатели отличаются по кожуху ремня или цепи ГРМ:

• для цепной передачи изготавливается металлическая защита;
• ремень газораспределительного механизма почти всегда закрывается пластмассовым кожухом.

Бензиновые ДВС Zetec-SE – 16-клапанные (DOHC), четырехцилиндровые, серия движков выпускается с 1995 года по настоящее время.

Zetec-SE – это усовершенствованная модель линейки силовых агрегатов Sigma, именно на этих двигателях стал впервые использоваться пластиковый впускной коллектор. Основное отличие Зетек СЕ от двигателей Zeta – впускная (топливный впрыск) и выпускная системы находятся на противоположных сторонах. Минимальный объем цилиндров Zetec-SE – 1.25 л, максимальный – 1.7 л. Следует отметить, что мотор 1.6 л также в дальнейшем устанавливался и на некоторые модели Фокус 3.

Замена ремня ГРМ Ford Focus 2 (Duratec 1,4 -1,6) — Ремонт и Запчасти Форд

Замена ремней Форд > Как заменить ремень газораспределительного механизма Форд Фокус 2 (1.4 и 1.6 бензин)

Снятие

Снимите крышку головки блока цилиндров.

ПРЕДУПРЕЖДЕНИЕ: Подготовьтесь к сбору вытекающей жидкости.

ПРИМЕЧАНИЕ: Отпустите болты не больше, чем на 2 оборота.

Используйте специальный инструмент: 303-499.

УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.Проверните коленчатый вал настолько, чтобы поршень №1 встал в положение верхней мертвой точки (в.м.т.).
Установите специальный инструмент. Используйте специальный инструмент: 303-376B

 Поднимите автомобиль на подъёмнике

Используйте специальный инструмент: 303-748.

Общее оборудование: Подкатной домкрат

ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.Используйте специальный инструмент: 303-1054. ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.

Используйте специальный инструмент: 205-072

Установка

УВЕДОМЛЕНИЯ: Используйте новые болты.
ПРИМЕЧАНИЕ: Сначала затяните болты только усилием руки.
ПРИМЕЧАНИЕ: Ременные шкивы распределительных валов должны проворачиваться на распределительных валах.

ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.

ПРЕДУПРЕЖДЕНИЕ: При обращении с предварительно натяженными пружинами соблюдайте предельную осторожность.Используйте специальный инструмент: 303-1054.

УВЕДОМЛЕНИЯ: Используйте новый болт.

Уберите специальный инструмент. Используйте специальный инструмент: 303-748.

Используйте специальный инструмент: 205-072.

Уберите специальный инструмент. Используйте специальный инструмент: 303-376B.

УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.Проверните коленчатый вал приблизительно на один оборот и три четверти.

Установите специальный инструмент. Используйте специальный инструмент: 303-748.

УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.Поверните коленчатый вал до упора на специальном инструменте.

ПРИМЕЧАНИЕ: Специальный инструмент можно устанавливать только, если время открытия-закрытия клапанов правильно установлено.Установите специальный инструмент. Используйте специальный инструмент: 303-376B.
Уберите специальный инструмент. Используйте специальный инструмент: 303-376B.

Уберите специальный инструмент. Используйте специальный инструмент: 303-748.

Используйте специальный инструмент: 303-499.

Установите следующие элементы:
ПРИМЕЧАНИЕ: Сначала затяните болты только усилием руки.

 Установите генератор на место.

Общее оборудование: Приспособление для снятия/установки хомутов на трубки системы охлаждения

Установите крышку головки блока цилиндров.

 Залейте охлаждающую жидкость и удалите воздушные пробки из системы охлаждения.

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ. Все ремонтные процедуры, описанные на данном сайте должны выполнять профессионалы в авторизированном сервисе

Артикул и стоимость аналогов родного ремня ГРМ Форд Фокус 2

Так как стоимость оригинального комплекта и ремня ГРМ высока, автовладельцы прибегают к покупке расходников или наборов от сторонних производителей. В таблицах ниже представлены наилучшие альтернативные варианты.

Таблица — Хорошие аналоги ремня ГРМ Форд Фокус 2

Производитель	Артикул	Примерная стоимость, рубль
Polcar	BS1987949505	750-1000
Contitech	CT881	600-850
Bosch	1987949505	630-850
Flennor	4322V	520-830
Febi	29958	2000-2500

Таблица — Рекомендованные аналоги комплектов для замены ремня ГРМ Форд Фокус 2

Производитель	Номер по каталогу	Примерная стоимость, рубль
INA	530037530	4600-5500
SNR	KDP459420	4000-5000
Contitech	CT1092WP1	5000-6500
SKF	VKMC03259	4400-4900
Breda	KPA0324A	4100-5200

О износе цепи

Цепи ГРМ на Форд Фокус можно менять через 200 000 км, но учитывая условия езды по отечественным дорогам, этот срок может быть несколько сокращен. У цепной передачи есть ряд преимуществ перед ременной:

• цепь крайне редко рвется, гораздо чаще она всего лишь растянется;
• металл из которого сделана цепь, твердый;
• клапаны не повредятся даже, если в работе цепи наметится сбой.

Но процесс демонтажа все это не упрощает. Но его не стоит и бояться. Многие автолюбители меняют цепи ГРМ сами, не обращаясь за помощью к спецам. А вот что вам нужно будет знать, если вы все же решите заменить цепь самостоятельно:

• производите замену данного узла не позже срока, который был установлен производителем;
• устанавливайте цепь при полном совпадении меток, иначе она может сорваться;
• обязательно соблюдайте общие правила установки и правила безопасности;
• перед проведением процедуры обязательно убедитесь, что автомобиль надежно зафиксирован.

А вот по каким причинам приходится менять старую цепь на новую:

• истек срок эксплуатации;
• цепь растянулась;
• во время работы механизма слышен скрежет.

Замена ремня ГРМ Форд Фокус 2 1.6 115 л.с

Замена ремня ГРМ Форд Фокус 2 – сложный процесс, который еще больше усложняется тем, что на шкивах распредвалов отсутствуют шпонки, меток здесь тоже нет. Меняя ремень, нужно снять и крышку клапана.

Если вы уверены, что данная задача вам под силу, приступайте к ее выполнению. В противном случае лучше обратиться к специалистам.

Но данная инструкция поможет вам справиться с этой задачей, даже не обладая определенными навыками.

Регламент производителя подразумевает замену ремня через 100 000 км. Кстати, вместе с ремнем ГРМ придется заменить и все приводные ремни, потому что на данной автомобильной марке они годны только для одноразового использования.

Повторно их устанавливать крайне не рекомендуется. Обрыв ремня обязательно приведет к тому, что клапаны загнутся, поэтому не забывайте выполнять замену ремня вовремя. Чтобы исключить обрыв, необходимо диагностировать состояние ремня.

Процесс замены

Для диагностики отворачиваем верхнюю крышку. Для этого используем головку на 8. При помощи головки на 18 прокручиваем коленвал по часовой. При этом ключ накидывается на болт, которым крепится шкив.

После этого производим обследование состояния ремня. Надо помнить, что на нем не должно быть масляных пятен и механических повреждений. При наличии таких дефектов ремень явно нужно менять. Для этого снимается крышка головки цилиндров и шкив. Чтобы исключить проворачивание шкива, его нужно поддерживать при помощи отвертки.

После откручивания остальных болтов снимается сама крышка. Перед тем как снимать ремень необходимо коленвал и распредвал установить в положение так называемой мертвой точки. Для этого накидываем ключ на болт крепления шкива и начинаем его прокручивать по часовой до полного совпадения валов.

Кулачки распредволов должны находиться в том положении, которое показано на снимке ниже:

Теперь перед нами стоит задача удержать коленвал от проворота. Для этого автомобиль подвешивается на опору, включается пятая передача, а педаль тормоза нажимается до упора.

В некоторых случаях таким образом застопорить коленвал не получается, тогда используем пластину с приваренными к ней железными прутками. Концы этих прутков вставляются в отверстия шкива. Выкручиваем болт и снимаем шкив.

Чтобы снять нижнюю крышку, придется открутить 3 болта головкой на 8. Демонтируем крышку.

Теперь демонтируется генератор. Для этого выкручиваем шпильку крепления головкой на 8. Снимаем кронштейн. Делается это после того, как головкой на 13 будут откручены 3 болта его крепления.

Теперь перед нами открылся сам ремень, который мы и будем демонтировать. Для этого нам необходимо ослабить ролик натяжения, провернув его по часовой стрелке. Делается это до того, пока ушко на ролике и отверстие на неподвижной пластине ни совместятся.

После проведения данных процедур можно производить непосредственное снятие ремня. Когда ремень будет снят, распределительный и коленчатый нельзя проворачивать во избежание их контактирования с поршнями, так как от этого последние могут загнуться. Меняя ремень, не забудьте сменить и ролик натяжения. Для этого берем накидной ключ на 13.

Для монтажа другого ремня нужно ослабить болты, которыми крепятся шкивы распредвалов. После установки нового ролика натяжки закручиваем болт его крепежа. Следует помнить, что метки на пластинах должны быть совмещены. Теперь выставляем фазы газораспределения. Устанавливаем коленвал. Чтобы установка была правильной, вворачиваем установочный болт в отверстие, защищенное пластиковой пробкой.

Установочный палец должен быть в диаметре 10 мм. Изготовить его можно из болта такого размера. Вкручиваем палец в цилиндрический блок. Этим самым мы заблокируем коленчатый вал от его проворачивания по часовой. Необходимо также зафиксировать и распредвалы. На концах валов имеются пазы, в которые нужно поместить пластину – 5 мм. Ей валы будут зафиксированы.

После этого можно надеть ремень и завести его за ролик натяжения. Вынуть установочный болт и пластину можно будет после того, как будет установлена крышка привода ГРМ и приводный шкив. Теперь прокручиваем коленвал по часовой на 2 оборота. Сборка остальных узлов выполняется в обратном порядке.

Видео по замене своими руками

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Замена ремня ГРМ на Форд Фокус 2

Замена ремня ГРМ производится согласно нижеприведенной инструкции.

• Установить автомобиль над смотровой ямой.
• Снять защиту картера.

Осмотреть ремень компрессора кондиционера. При его плохом состоянии рекомендуется выполнить демонтаж расходника путем его разрезания.

При желании сохранить ремень следует снять компрессор.

На ремне компрессора обозначить его прежнее расположение, чтобы помнить, как он был установлен.

Снять минусовую клемму с АКБ.

Для предотвращения случайного замыкания некоторые автовладельцы рекомендуют заизолировать снятую клемму.

Открутить бачок ГУР.

Высвободить шланги системы охлаждения.

Снять с защелок расширительный бачок.

Отвести расширительный бачок в сторону и положить его на мотор.

Отключить клемму и коннектор от генератора.

Открутить 2 болта вместе со шпилькой.

Открутить нижний болт фиксирующий генератор.

Скинуть ремень и снять генератор.

Открутить 4 болта фиксирующих шкив помпы.

Снять шкив помпы.

Снять крышку ремня ГРМ.

Высвободить крышку.

Снять крышку.

Снять воздушный фильтр.

Снять резиновое кольцо.

Послабить стартер и отвести его в сторону.

• Провернуть коленвал пока не совпадут метки ГРМ.
• Вкрутить болт из набора специнструментов.

Провернуть коленвал, пока его щека не упрется в болт.

Зафиксировать коленвал.

Зафиксировать шкив.

Поддомкратить мотор.

Снять опору двигателя.

Снять держатель опоры.

Установить фиксатор.

Открутить болт шкива коленвала.

Снять шкив.

Снять крышку зубчатого шкива.

Вставить чеку и расслабить ролик.

Скинуть ремень.

Одеть новый ремень.

Произвести сборку в обратном порядке.
