Как поменять ремень грм на лада калина 8 клапанов своими руками

О двигателях

В зависимости от комплектации на автомобиль устанавливались один из четырёх модификаций силовой агрегат. Два из них имели 8 клапанов в ГБЦ, два 16 клапанов на двигатель. Расположение цилиндров в один ряд, блок отлит из чугуна. Три мотора имеют рабочий объём равный 1600 см 3, один из них ВАЗ 11194 изготовили с объёмом двигателя 1400 см 3. Этот двигатель, так же, как и ВАЗ 21126, имеет по 4 клапана на один цилиндр, то есть всего их в ГБЦ будет 16. Благодаря некоторым доработкам моторы соответствуют нормам «Евро 3,4».

Схема ГРМ

Движок с рабочим объёмом 1400 см 3 выпускался недолго, так как появление Калина 2 было задумано только для силовых агрегатов с рабочим объёмом 1600 см 3. Ресурс моторов производители гарантируют более 200 тыс. км. Оба мотора поддаются умеренному форсированию без существенного снижения ресурса.

   Гнёт ли клапана

Этот вопрос волнует многих владельцев Калины, других машин ВАЗ с приводом на передние колёса. Это связано с тем, что при обрыве в приводе клапанов или срезании зубьев приводного ремня, происходит удар поршней в головки клапанов. В лучшем случае автомобиль получает изгиб клапанов, но также возможны изгиб шатунов, повреждений поршней, лопнувшие направляющие втулки клапанов. Такая неисправность повлечёт за собой непредусмотренные ранее затраты на выполнение капитального ремонта двигателя.

Пусть не вводят в заблуждение водителей углубления в головках поршней, они не спасают двигатель от повреждений. Помочь в этом случае может только соблюдение всех рекомендаций производителей мотора, использование качественных запасных частей, других расходных материалов, своевременная замена изношенных деталей.

Натяжка ремня ГРМ на Калине

На данной Ладе устанавливается два типа двигателей. На 16-клапанном ДВС используется автоматический натяжитель ремня ГРМ, а на моторе с 8 клапанами устанавливается ролик-натяжитель. В случае с роликом следует каждые 10-15 тысяч километров проверять натяжение и после 75 000 километров производить замену.

На 16-клапанном двигателе самостоятельно проводить натяжку не нужно, для этого есть автоматический механизм. Ремень в таких моторах служит дольше. Но, с другой стороны, не исключен выход из строя натяжителя или попадание масла из-за неисправного сальника коленчатого вала на зубья. Обрыв или износ его зубьев приведет к нарушению работы механизма газораспределения и последующему ремонту ДВС. Поэтому полагаться только на автоматический механизм не стоит и периодически на ТО проверять состояние износа детали.

Чтобы провести процедуру натяжения ремня ГРМ на приводе с роликом-натяжителем, потребуется специальный ключ. Алгоритм действий следующий.

1. Ключом на 10 открутить болты крепления крышки привода, приподнять ее вверх и демонтировать.
2. Вращать за гайку крепления шкива распредвала механизм привода ГРМ, тем самым оценивая степень износа ремня. На поверхности ремня не должно быть масляных подтёков, трещин, расслоений, зубья не должны быть изношены.
3. На среднем уровне (между шкивом распредвала и коленвала) следует развернуть вправо и влево ремень на 90 градусов, при этом не прилагая значительных усилий. Если усилия не хватает для разворота ремня на 90 градусов, значит, он перетянут и его нужно ослабить. Соответственно, если ремень разворачивается на больший угол, следует подтянуть.

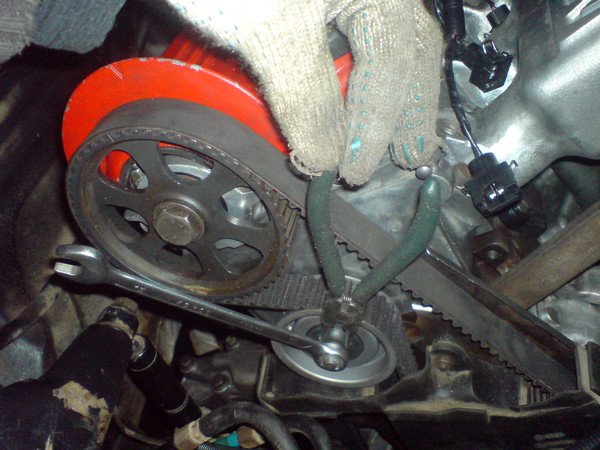

Чтобы отрегулировать натяжение, потребуется остудить двигатель и накидным ключом на 17 ослабить крепёж ролика-натяжителя. Далее понадобится специальный ключ, которым нужно повернуть ролик вправо или влево (для натяжки или ослабления), после чего, удерживая ключ в нужном положении, произведите затяжку крепёжной гайки ролика. После этого снова оценивается уровень натяжки. При необходимости процедура повторяется. Если ремень натянут как нужно, можно надевать защитную крышку и закрепить ее тремя болтами крепежей.

Инструкция по снятию и установке ремня ГРМ на Ладе Калине

Первым делом необходимо снять ремень генератора, а затем открутить три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

И снять ее, чтобы она нам больше не мешалась:

Далее необходимо выполнить такую процедуру, как: Выставление ГРМ и коленвала по меткам. После чего можно приступать дальше. Ослабляем гайку крепления натяжного ролика, и повернуть ролик таким образом, чтобы ремень ГРМ ослаб:

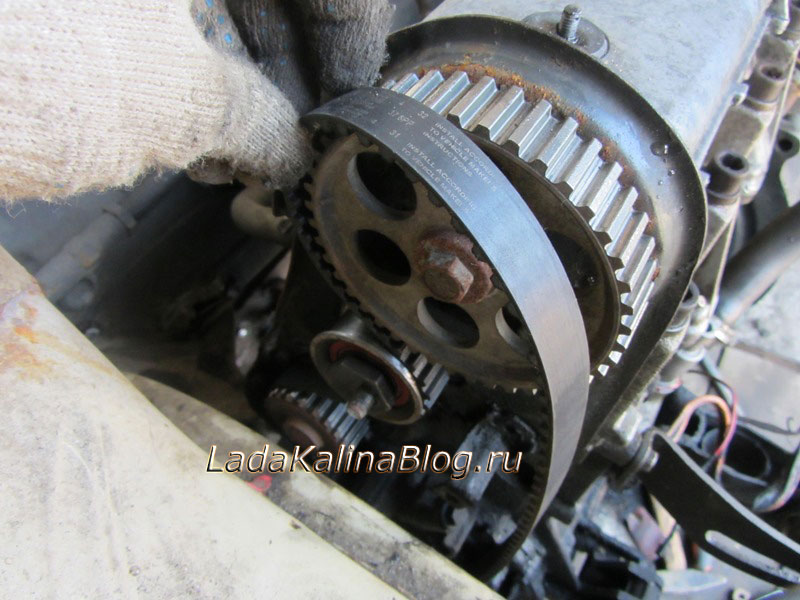

Когда ремень ослаблен, то его можно снимать со звезды распредвала, ролика и шестерни привода водяного насоса (помпы):

Но в данный момент снять его до конца не получится, так как снизу его блокирует шкив привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно подняв автомобиль домкратом. Таким образом доступ к гайке крепления шкива будет получше.

Теперь хочу обратить ваше внимание на тот факт, что на фото ниже будет показан восьмерочный вариант, а на Калине он совсем другой. Но суть снятия остается такой же: необходимо удерживать коленчатый вал от проворачивания и в этот момент откручивать болт

Блокировать коленвал можно толстой плоской отверткой, вставив ее конец в окно картера сцепления (где вы смотрели метку на маховике).

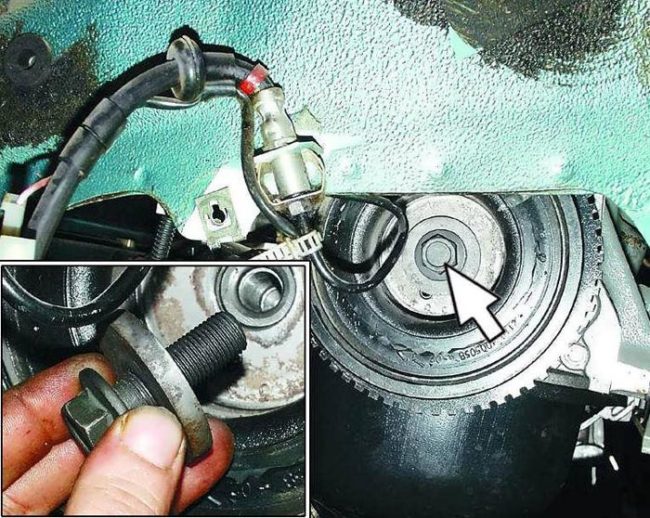

Отворачиваем болт до конца рукой, как показано на фото ниже:

И снимаем шкив с коленчатого вала Калины:

А вот теперь можно снимать полностью ремень ГРМ, так как больше его ничего не удерживает:

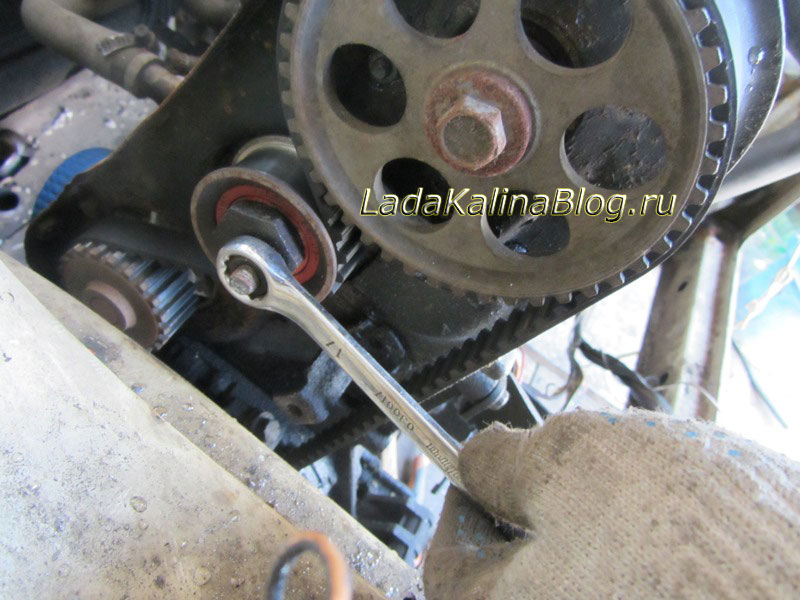

Натяжной ролик ремня также лучше менять заодно. Достаточно открутить гайку его крепления и снять его со шпильки, как это показано на фотографии ниже:

Обратите внимание, что под роликом находится толстая шайба, наглядно она показана ниже:

При установке сначала вставьте ее в натяжной ролик, и только после этого можно устанавливать ролик на свое место:

Прошу особо не обращать внимание на представленный на фото ролик, так как его происхождение мне вообще не известно. Обычно ставят другого типа с двумя отверстиями для натяжения под специальный ключ

А этот очень странный, и судя по всему вообще не с этой машины, так как поставить с ним ремень — это кошмар! Так, идем дальше!

Теперь можно устанавливать новый ремень ГРМ: Для этого сначала одеваем его на шестерню коленчатого вала внизу, затем сразу на звезду распредвала, чтобы натянуть большую ветвь:

В этот момент проследите внимательно за тем, чтобы шестерня коленвала не прокрутилась без звезды распредвала, иначе метки ГРМ собьются и придется выставлять их заново. Хоть это и не сложно, но лишняя потеря времени ни к чему. Затем можно одевать ремень с другого края на шестеренку помпы и на натяжной ролик. Посмотрите внимательно, чтобы все зубья плотно садились по шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работе двигателя не должен гулять волнами, как это часто бывает. То есть, на высоких и низких оборотах большая ветвь не должна отклоняться от прямой линии. Но в то же время нельзя его перетягивать. Обычно, при чрезмерной натяжке появляется характерный звук: гул от ролика. В таком случае необходимо слегка ослабить ремень.

Во избегания непредсказуемых последствий для основного силового агрегата Лада Калина, стоит менять ремень газораспределительного механизма (ГРМ) вовремя. Поскольку несвоевременная замена может привести к капитальному ремонту и удару по кошельку владельца. Конечно, не каждый автолюбитель сможет сделать это сам и приходится обращаться в автосервис.

Но, прочитав эту статью, можно не только научиться менять этот узел, но и правильно подбирать запасные части и определять неисправность ГРМ.

Видео замены ремня ГРМ на Лада Калина (двигатель 8 клапанов).

Замена ГРМ на 8-ми клапанном двигателе

Если владелец машины считает, что подошло время, ремню в механизме привода ГРМ требуется замена, эту процедуру следует выполнить. Бо́льшая часть владельцев доверяет проведение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля, её вполне можно выполнить самостоятельно. Откладывать это дело на «будущее» не следует, так как обрыв ремешка приведёт к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Схема ГРМ Ваз 11186

Следует приобрести расходные материалы, приготовить набор гаечных ключей, автомобильный домкрат, подставку под кузов машины, колодки под задние колёса автомобиля.

И также потребуется ключ для регулирования натяжения зубчатого ремня. Начинать работу можно в гараже, любой другой горизонтальной площадке. Кроме этого, понадобится набор шестигранников разных размеров. Для удобства выполнения работ лучше всего снять переднее правое колесо.

Для этого на установленном автомобиле затягивают рычаг ручного тормоза, под задние колёса устанавливают колодки, срывают колёсные болты баллонным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, следует демонтировать защитную крышку. Понадобиться пятый номер шестигранника, которым выворачивают 3 винта на пластиковой крышке.

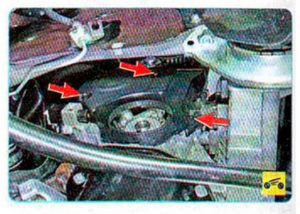

Болты крепления защитной крышки

Снятие защитной крышки

Сливают небольшое количество антифриза из системы охлаждения мотора, если будет меняться помпа.

Далее начинается замена ГРМ.

• Необходимо головкой на «10» вывернуть шпильку натяжного устройства генератора, снять его ремень. После этого следует выставить привод ГРМ по меткам. Лучше всего это сделать при снятом колесе с правой стороны автомобиля. Автомобиль приподнимают домкратом. Устанавливают для надёжности подставку под порог машины, снимают колесо. Теперь ключом нужно вращать болт на шкиве коленвала по часовой стрелке до тех пор, пока метка на шкиве распредвала не совпадёт с отметкой задней крышки защиты.
• Потребуется пятый номер шестигранника для снятия нижнего защитного щитка привода ГРМ. Далее следует снять шкив коленвала, для этого понадобиться помощник. Он должен включить пятую передачу, надавить педаль тормоза. В это время ключом с удлинителем выворачивают болт крепления шкива, снимают его. За ним также удаляется защитная шайба. Метка на зубчатом колесе должна совпадать с отливом на крышке масляного насоса. Следующим этапом ослабляют натяжение приводного ремня. Отвинчивают болт крепления натяжителя, снимают вместе с регулировочной шайбой, её в дальнейшем возвращают на место.
• Снимают старый ремень со шкивов. Если нужно, то демонтируют помпу системы охлаждения мотора. Перед установкой новой детали, внимательно осматривают зубчатые колёса. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняется новым изделием.
• Перед тем, как установить новый ремень, ещё раз проверяют совпадение установочных меток привода ГРМ, если всё в порядке, продолжают работу. Устанавливают на своё место ролик натяжного устройства вместе с регулировочной шайбой, но не затягивают его. Надевают ремень на зубчатое колесо распределительного вала, далее шкив коленчатого вала, помпа и натяжной ролик.
• Ремень привода ГРМ натягивают специальным ключом поворачивая ролик натяжителя, направление движения указано на корпусе ролика. Поворачивают его до совпадения меток на подвижной и неподвижной втулках ролика, после этого затягивают болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 ставят на место все снятые детали, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, то процедура замены зубчатого ремня выполнена правильно.

   Гнёт ли клапана

К сожалению, такое на 8-ми клапанном двигателе иногда случается, если происходит повреждение зубчатого ремня в приводе ГРМ

Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведёт к дополнительным затратам на ремонт силового агрегата, что в несколько раз превысит стоимость ремня с натяжным роликом

Причины обрыва и последствия

Факторов, по которым деталь выходит из строя, несколько. Вот лишь основные из них.

Факторы

Почему так происходит

Естественный износ.
За время эксплуатации элемент постоянно подвергается воздействию высоких температур, что в конечном итоге приводит к растягиванию, а дальше к появлению микротрещин.

Качество изделия.
Низкокачественная деталь не прослужит долго.

Ошибки при выборе комплектующих.
Механизм газораспределения может быть нарушен из-за установки неправильно подобранной детали или из-за неквалифицированных работ по замене. Нарушение фаз газораспределения грозит чрезмерным износом деталей двигателя и как следствие дорогостоящим ремонтом.

Также немаловажно менять детали вовремя. Последствия несвоевременной замены могут быть разными

При обрыве ремня ГРМ на Калине с 8-клапанным двигателем клапаны не встречаются с поршнями, а значит и последствия не такие катастрофические, как при обрыве ремня на ДВС 16 клапанов.

Несвоевременная замена может стать причиной следующих проблем:

• сильный износ поршневой группы и вкладышей;
• увеличенный расход масла;
• износ распредвалов;
• загиб клапанов;
• деформация шестерён.

Замена ремня ГРМ на Ладе Калине занимает примерно 2 часа работы. За это время владелец может сэкономить порядка полутора тысяч рублей. Основные нюансы, а также непонятные моменты рассмотрены в статье.

Процесс замены ремня ГРМ на 8-ми клапанной Лада Калина

Как и в любом ремонте начинать стоит с поиска инструментария. Итак, для замены ремня и ролика газораспределительного механизма Лада Калина 8-клапанов понадобится:

• Ключ на 17 (рожковый и накидной).
• Головка на 10.
• Плоская отвертка.
• Специальный ключ для натяжки.

Когда определились с необходимым инструментом, можно преступить непосредственно к замене:

1. Для удобства замены комплекта ГРМ следует демонтировать ремень генератора.
2. Выкручиваем 3 болта крепления кожуха ГРМ и снимаем крышку.

Сняли крышку кожуха ремня ГРМ

Совмещаем метки. Крутим руками правое переднее колесо до соприкосновения отметок

Снимаем шкив. Очень подробно на этом фото

Сняли ремень ГРМ

Таким образом, видно, что замена ремня и ролика ГРМ на Ладе Калине 8 клапанов проводится достаточно легко. В среднем, этот процесс занимает до 4 часов.

Выбор ремня и ролика

Опытные Калиноводы с нашего сообщества не рекомендуют Вам брать ремень ГРМ фирмы dayco. НА фото ремень DAYCO с пробегом 20 000 км.

При этом к выбору стоит подходить тщательно и основательно. От их качественной и сложенной работы зависит работа системы впрыска и выпуска отработанных газов. Поскольку, ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому меняются чаще основных деталей силового агрегата.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы ГРМ, которые можно установить на 8- клапанную Ладу Калину.

21126-1006040 – это оригинальный артикул ремня ГРМ , который производится заводом АвтоВаз. При этом он считается надежным со сроком эксплуатации до 30 тыс. км. Среднерыночная цена составляет 1300 руб.

Аналогов оригинальной детали представлено на рынке запасных частей достаточно много. Некоторые из них имеют лучшее качество, чем оригинальный ремень ГРМ на 8-клапанную Калину. Рассмотрим, какие же производители делают неоригинальную запасную часть газораспределительного механизма для ВАЗ -1117-1119 8 клапанов.

Таблица, с указанием производителей, артикулов и цен

Наименование производителя	Каталожный номер	Средняя цена по РФ в рублях
Master-Sport	1137-SD-PCS-MS	570
Grand prix	JH8025	800
LYNXauto	137FL22	960
Hola	TH1372	1000
Contitech	CT1137	1280
Finwhale	BD137	1550
Dayco	941071	1650
Bosch	1 987 949 662	1860
Gates	5631XS	2150
Luzar	LTB0127	2280
Optibelt	ZRK1593	3340
Pilenga (ремень+ролик)	CT-P1137	4720
Trialli (ремень+ролик)	GD770	5060

Новый ремень ГРМ Bosch

Как видно с таблицы выбор неоригинального ремня ГРМ довольно большой. Каждый автолюбитель сможет подобрать на свою 8-клапанную Ладу Калину, тот вариант, который считает для себя максимально приемлемым.

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Для замены нам потребуются:

• набор ключей;
• отвертка;
• ключ для натяжки.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время. Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье. Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

1. Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
2. Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.

3. Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.

4.  Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.

5. Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.

6. Далее снимаем ремень генератора.
7. Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет.
8. Снимаем его, при этом шестеренками, не должны сбиться с места.
9. Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу.
10. Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов.
11. Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить.
12. Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

1. Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.

2. Демонтируем колесо, расположенное справ спереди.

3. Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять.

4. Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.

5. Откручиваем болт, которым крепится шкив вала и снимаем его.
6. Снимаем ограничивающую шайбу.
7. Открутив болты, снимаем переднюю крышку.
8. Болтом крепления ролика, уменьшаем натяжение ремня ГРМ.
9. Снимаем ремень.
10. Новый ремень устанавливается в точности как продемонстрировано на фото.

    Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

11. Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив.
12. Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки.
13. Затягиваем болт, закрепляющий натяжной ролик.
14. В случае проворота вала ослабляем затяжку и повторяем работу.
15. После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось.
16. Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

 Загрузка …

Замена ремня ГРМ на Калине

1,6 литра, 8 клапанов

Мотор зарекомендовал себя еще с восьмерки, как надежный и очень выносливый. Именно этот двигатель Лады Калины не гнет клапана при обрыве ремня ГРМ.

Другие двигатели Lada Kalina

Конечно, можно было бы более подробно рассмотреть отдельно каждый силовой агрегат, но в этом нет необходимости, потому что именно остальные два двигателя гнут клапана.Прежде всего, необходимо запастись набором инструментов. В него входят отвертка с плоским жалом, желателен набор ключей с головками и трещоткой, потому что накидным или рожковым ключом проводить операции будет довольно сложно. Еще может понадобиться специальный ключ для проворота коленвала, мы рассмотрим несколько иной вариант установки меток при замене ремня.Для начала, вывешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это необходимо для того, чтобы установить коленвал по метке, для облегчения процедуры можно выкрутить свечи. Это поможет избежать сопротивления компрессии.

При этом метка на маховике должна совпасть с небольшим вырезом, который можно увидеть на корпусе коробки. После этого ослабляем натяжение ремня генератора, снимаем. Затем берем трещотку и головку на 12. Они нужны нам для того чтобы открутить кожух закрывающий ремень ГРМ на Калине.Теперь откручиваем натяжной ролик, и разворачиваем его так, чтобы натяжение ремня ГРМ уменьшилось, достаточно для того чтобы его снять

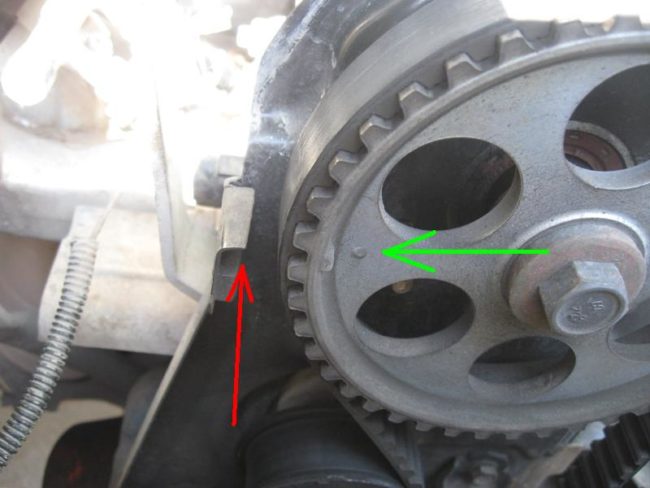

В этот момент важно обратить внимание на метку распределительного вала. Оно должно совпадать с пластиной, которые специально установлено на корпусе головки. Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ

Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ.

После того, как мы убедились в том, что все метки совпадают, можно снимать ремень, а затем менять его на новый. После установки, необходимо убедиться в том, что натяжка достаточна. Между помпой и распределительным валом ремень должен поворачиваться на 90 градусов. Если все требования выдержаны, собираемся в обратном порядке.

Замена ремня ГРМ на Ладе Калине 1,4 литра

Такой двигатель представлен только в 16-клапанном варианте, и он гнет клапана в случае обрыва ремня ГРМ. Об этом уже было сказано выше. Срок службы данного узла, по заявлениям производителя, составляет порядка 60 тысяч километров, но ремонт газораспределительного механизма не идет ни в какое сравнение со стоимостью ремня.Итак, для замены понадобится набор головок, чтобы открутить шестерню коленвала, сам ремень, приспособление для фиксации распределительных валов. Начинаем с того, что снимаем верхнюю часть кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, выставляем коленвал по метке на масляном насосе, а затем откручиваем гайку, снимает упорную шайбу.Теперь откручиваем натяжные ролики. Желательно убедиться, что никакой из них не гудит, а помпа не течет. После снимаем ремень, ставим новый и затягиваем ролики моментом 33-42 Нм. Для этой процедуры также понадобится съемник стопорных колец.

Вообще заводом устанавливается допуск погрешности в один зуб, однако, это не совсем положительно скажется на работе двигателя.

Замена ремня ГРМ на 8 клапанном Lada Kalina

Прежде всего, необходимо запастись набором инструментов. В него входят отвертка с плоским жалом, желателен набор ключей с головками и трещоткой, потому что накидным или рожковым ключом проводить операции будет довольно сложно. Еще может понадобиться специальный ключ для проворота коленвала, мы рассмотрим несколько иной вариант установки меток при замене ремня.

Для начала, вывешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это необходимо для того, чтобы установить коленвал по метке, для облегчения процедуры можно выкрутить свечи. Это поможет избежать сопротивления компрессии.

Затем снимаем заглушку с ручки для метки маховика. Она находится на корзине сцепления. Вообще, эту процедуру необходимо проводить с помощником, но если у вас очень длинные руки, то можно справиться в одиночку. Аккуратно вращаем колесо небольшими рывками, предварительно включив четвертую передачу.

При этом метка на маховике должна совпасть с небольшим вырезом, который можно увидеть на корпусе коробки. После этого ослабляем натяжение ремня генератора, снимаем. Затем берем трещотку и головку на 12. Они нужны нам для того чтобы открутить кожух закрывающий ремень ГРМ на Калине.

Теперь откручиваем натяжной ролик, и разворачиваем его так, чтобы натяжение ремня ГРМ уменьшилось, достаточно для того чтобы его снять

В этот момент важно обратить внимание на метку распределительного вала. Оно должно совпадать с пластиной, которые специально установлено на корпусе головки. Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ

Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ.

Для этого устанавливаем распределительный вал по метке, после чего снимаем ремень, а затем выставляем коленвал отдельно от распределительного вала. После того, как мы убедились в том, что все метки совпадают, можно снимать ремень, а затем менять его на новый. После установки, необходимо убедиться в том, что натяжка достаточна. Между помпой и распределительным валом ремень должен поворачиваться на 90 градусов. Если все требования выдержаны, собираемся в обратном порядке.

Процедура замены

Подходит срок замены изношенных деталей в ГРМ водитель задумывается над вопросом его проведения. Кто не хочет испачкать руки или никогда не занимался ремонтом своего авто предпочитают обращаться к специалистам. Однако есть много владельцев, которые предпочитают обслуживать или ремонтировать машину самостоятельно. Эта операция им вполне под силу. Выполнить её можно в гараже или любой подходящей площадке. Работу начинают с открывания капота моторного отсека, так как бо́льшая часть действий водителя будет приходиться на это место.

• В первую очередь снимают пластиковую крышку, закрывающую силовой агрегат. Снятию защиты механизма ГРМ мешает бачок омывателя стёкол, его нужно демонтировать, тем более что особой трудности это не вызывает. Далее желательно вывернуть свечи зажигания, предварительно сняв с них катушки, это облегчит в дальнейшем проворачивание мотора. Автомобиль затормаживают ручным тормозом, под задние колёса устанавливают упоры, срывают болты правого переднего колеса. Эту сторону машины приподнимают домкратом, при этом не забываю установить упор под кузов автомобиля, снимают колесо.
• Когда это проделано, можно снять верхнюю защитную крышку механизма ГРМ, которую затягивают 5 винтов.

Следующим шагом будет демонтаж ремня привода генераторной установки. Освобождают механизм натяжения, снимают ремень. Теперь можно приступить к демонтажу нижней защитной крышки привода ГРМ, которую удерживают всего два винта.

• Некоторые механики при этом отсоединяют тягу натяжителя ремня генератора для удобства работы.
• Теперь механизм ГРМ нужно выставить по меткам, проворачивая шкив коленвала.

Шестерня на коленвале также имеет прилив, его устанавливают напротив метки корпуса масляного насоса.

Также необходимо снять резиновую заглушку и убедиться, что риска на маховике расположена в необходимом месте.

После этого приступают к снятию зубчатого ремня.

Сначала ослабевают его натяжение, для этого головкой на «15» отпускают болты на натяжителе и ролике направляющем, ремень снимают со шкивов и вытаскивают из моторного отсека.

Ролик натяжной демонтируют с блока цилиндров, так как его обычно меняют новым изделием.

• Перед обратной сборкой внимательно осматривают все детали механизма привода ГРМ. Перед установкой роликов желательно резьбу на винтах покрыть специальной смазкой, винт натяжителя сильно затягивать пока не нужно.
• Ещё раз внимательно проверяют совпадение установочных меток механизма привода ГРМ.
• Устанавливают новый ремень на шкивы, при этом нужно следить ,чтобы между зубчатыми колёсами распредвалов ветвь ремня не имела провисания. Если всё получилось, приступают к натяжению ремня. Для этого ролик натяжителя поворачивают против часовой стрелки до совпадения подвижной метки на наружной обойме с неподвижным корпусом ролика, где также имеется метка.

Теперь можно затянуть винт его крепления. Дальнейшая сборка происходит в обратном снятию порядке проведения операции.
