Замена ремня грм на лада ларгус 8/16 клапанов
Содержание:
- Процедура замены
- Как осуществить замену самостоятельно?
- Процедура замены
- Двигатели
- Выбор ремкомплекта ГРМ
- Видео состояния ремня ГРМ с пробегом (120 000 км)
- Видео состояния ремня ГРМ с пробегом (120 000 км)
- Специфика повреждений ремней ГРМ на 8- и 16-клапанном двигателе Лада Ларгус
- Когда менять и почему
- Силовые агрегаты Ларгус
- Монтаж нового ремня на Лада Ларгус
- Менять или ремонтировать?
Процедура замены
Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.
Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.
Далее, независимо от типа мотора, следует сделать:
- Сорвать колёсные болты переднего колеса с правой стороны машины.
- Поднять кузов домкратом, установить подставку, снять колесо.

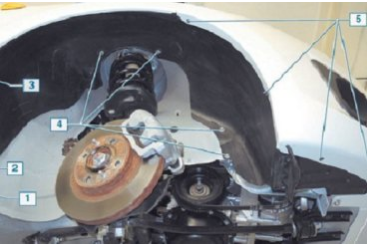

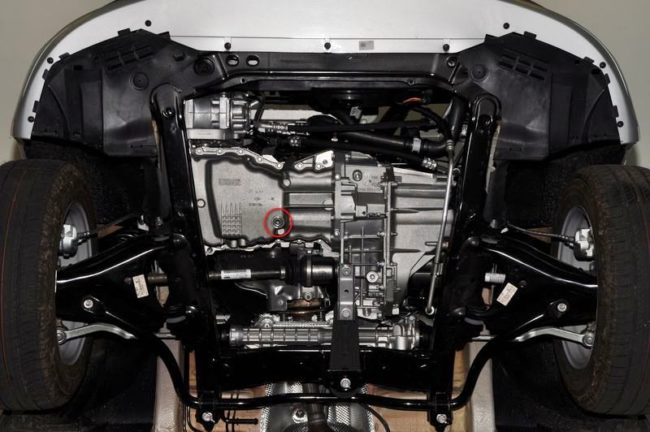

- Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
- Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.
- Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.

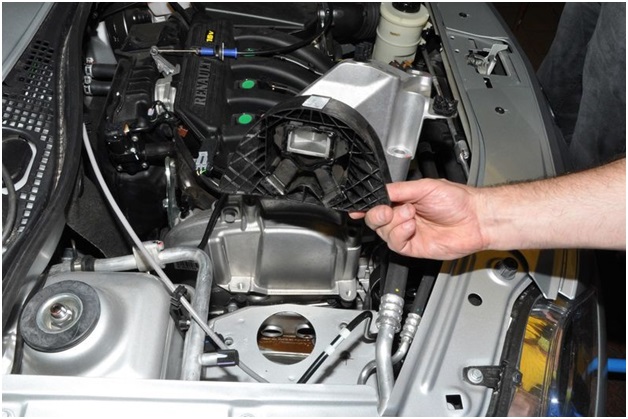

- Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
- Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.

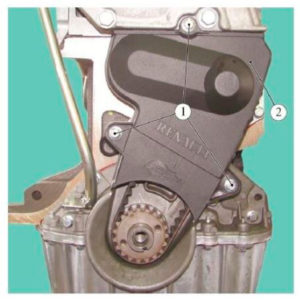

- Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.
- Ставят на место с проставкой болт шкива на коленвал.
- После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.

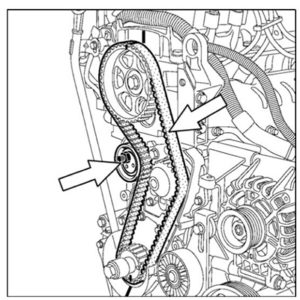

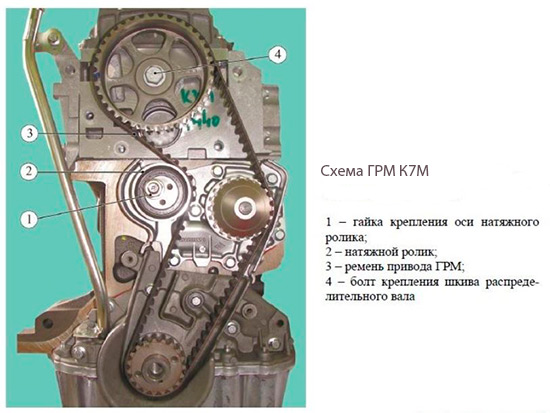

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение
Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ
Ещё раз проверяют совпадение установочных меток в приводе ГРМ
В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.
- Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
- Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
- Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.
Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.
Далее собирают всё в порядке, обратном разборке.
После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.

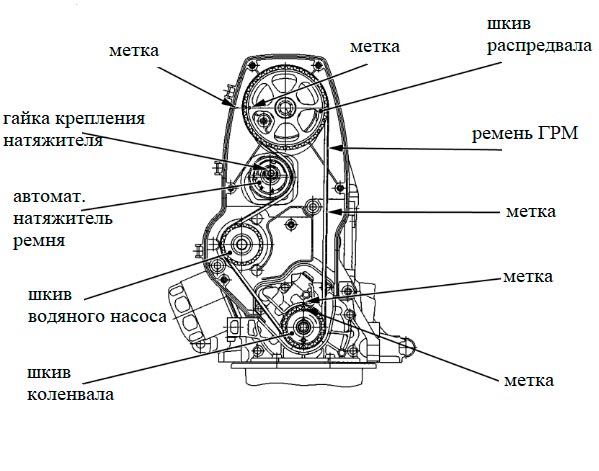

Метки
Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.
Только полное совпадение меток будет гарантировать успешную замену ГРМ.
Как осуществить замену самостоятельно?
Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.
Необходимые инструменты
Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:
- набор ключей и головок;
- удлинитель;
- отвертку;
- оправку для коленвала;
- оправку для распределительных валов.
Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.
Этапы работы
Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:
-
Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.
- Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
- Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
- Далее нужно снять правую опору подвески двигателя.
-
Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.
- Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
- Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.
- Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
- Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
- Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
- Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
- Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
- При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.
- Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
- После замены регулируем натяжение ремешка ГРМ.
- Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
- Дальнейшую сборку осуществляем в обратном порядке.
Проверка натяжения
Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.
Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.
В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.
Загрузка …
Процедура замены
Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.
Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.
Далее, независимо от типа мотора, следует сделать:
- Сорвать колёсные болты переднего колеса с правой стороны машины.
- Поднять кузов домкратом, установить подставку, снять колесо.
- Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
- Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.
- Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
- Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
- Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
- Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.
- Ставят на место с проставкой болт шкива на коленвал.
- После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.
Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение
Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ
Ещё раз проверяют совпадение установочных меток в приводе ГРМ
В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.
- Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
- Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
- Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.
Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.
Далее собирают всё в порядке, обратном разборке.
После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.
Метки
Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.
Только полное совпадение меток будет гарантировать успешную замену ГРМ.

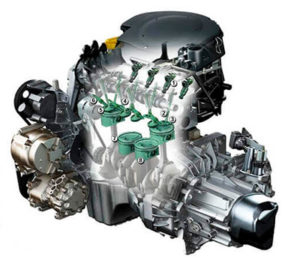

Двигатели
Конструкторы предусмотрели для установки на этот автомобиль три силовых агрегата, это два восьмиклапанника ВАЗ 11189 и К7М от Рено, а также 16 клапанный французский мотор К4М. Рабочий объём этих движков составляет 1600 см 3, что считается оптимальным для этого класса автомобилей. Мощность ВАЗовского мотора 87 лошадок, французский движок может выдать до 90 л. с. Оба силовых агрегата имеют инжекторную систему питания, соответствуют экологическим нормам Евро-5.
Этот французский мотор стали ставить на отечественные автомобили после того, как Рено приобрела акции автомобильного завода в г. Тольятти.
Этот двигатель стал очередным в серии доработок моторов серии К7, у него увеличили ход поршня, добавили коромысла в клапанном механизме, увеличен диаметр сцепления, маховика. Средний расход топлива равен примерно 7,2 литра на сотню км пробега.
Ресурс производителями заявлен 400 тыс. км, но ремонт часто происходит при 350 тыс. км пробега. Агрегатируется мотор с механической коробкой перемены передач, имеющей 5 ступеней.
ВАЗ 11189
Это более качественный и доработанный ВАЗ 11186, который устанавливается на других легковых машинах ВАЗ. Он также имеет инжекторную систему питания, мощность может отдать до 87 л. с. Себестоимость его ниже против французского мотора, поэтому он установлен на большей части машин.
Средний расход топлива ВАЗ 11189 несколько выше, он равен 8,2 л/100 км пробега. Как недостаток специалисты отмечают меньший по сравнению с французским двигателем ресурс, он равен 200 тыс. км. Оба движка при обрыве зубчатого ремня в приводе ГРМ гнут клапана.

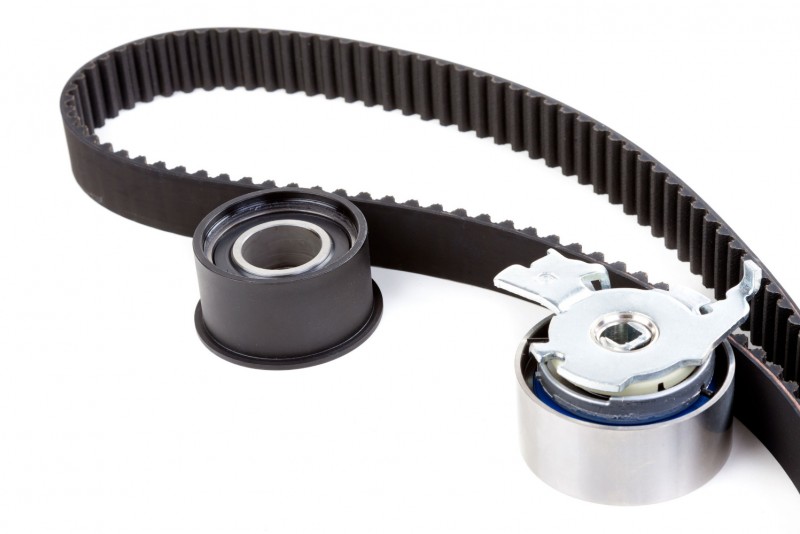

Выбор ремкомплекта ГРМ
На Лада Ларгус, как правило, устанавливаются двигатели Рено, собранные в Испании, с мощностью 84 и 105 лошадиных сил. Оба мотора имеют рабочий объем 1,6 литров. В начале 2016 года «АвтоВаз» стал практиковать установку отечественных двигателей ВАЗ 11189 и ВАЗ 21129. Ниже приводятся их технические характеристики.
| Тип мотора | Количество головок | Количество клапанов | Объем | Мощность |
| Renault-Nissan K7M | 1 | 8 | 1,6 л | 84 л. с. |
| Renault-Nissan K4M | 2 | 16 | 1,6 л | 105 л. с. |
| ВАЗ 11189 | 1 | 8 | 1,6 л | 87 л. с. |
| ВАЗ 21129 | 2 | 16 | 1,6 л | 106 л. с. |
Как видно из представленных характеристик, на двигателях для Лады Ларгус устанавливаются как 8-клапанные ГРМ, так и 16-клапанные головки.
В магазинах запчастей можно найти широкий выбор ремкомплектов. В них входят ремень и натяжной ролик для 8-клапанного двигателя, а для 16-клапанного добавлен обводной ролик и болт крепления шкива коленвала. Также можно приобрести перечисленные детали по отдельности.
Наряду с оригинальными запасными частями от заводов-изготовителей автомобилей существует большое разнообразие аналогов, не уступающих оригиналу по качеству и хорошо зарекомендовавших себя у автолюбителей.
Для 8-клапанного двигателя
| Производитель | Оригинальность | Средняя стоимость, руб. |
| АвтоВАЗ, оригинал, артикул 8200939081 | оригинал | 4 500 |
| Renault, Франция | оригинал | 5 515 |
| Dayco, Италия | аналог | 1 200 |
| Bosch, Германия | аналог | 1 300 |
| Производитель | Оригинальность | Средняя стоимость, руб. |
| АвтоВАЗ, оригинал, артикул 8200908180 | оригинал | 2 100 |
| Dayco, Италия | аналог | 1 200 |
| Febi, Германия | аналог | 2 300 |
| Gates, Бельгия | аналог | 2 500 |
| Ina, Германия | аналог | 3 000 |
| SWAG, Германия | аналог | 3 600 |
Для 16-клапанного двигателя
«АвтоВАЗ» выпускает ремкомплект, в который входят ремень, два ролика (натяжной и обводной) и болт крепления шкива коленвала. Аналоги деталей, входящих в ремкомплект, можно купить по отдельности.
| Производитель | Оригинальность | Средняя стоимость, руб. |
| Dayco, Италия | оригинал | 2 100 |
| Master-sport, Германия | аналог | 1 200 |
| Contitech, Германия | аналог | 2 300 |
| Bosch, Германия, | аналог | 2 500 |
| Gates, Бельгия | аналог | 3 000 |
| Febi, Германия | аналог | 3 600 |
| Производитель | Оригинальность | Средняя стоимость, руб. |
| АвтоВАЗ, оригинал, артикул 8201058069 | оригинал | 6 000 |
| Dello, Германия | аналог | 700 |
| Pilenga, Италия | аналог | 800 |
| Gates, Бельгия | аналог | 2 200 |
Видео состояния ремня ГРМ с пробегом (120 000 км)
Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.
Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.
Если подвижный указатель смещен относительно неподвижного:
— по часовой стрелке — ремень перетянут.
Потянув вверх, снимаем крышку лючка.

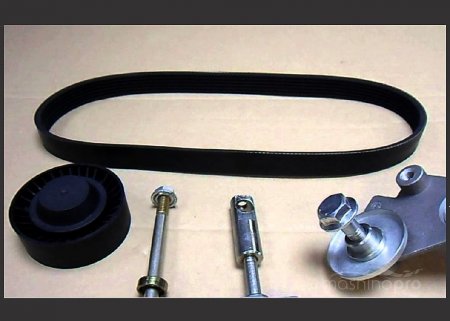

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.
Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см
выше) и нижнюю крышки привода ГРМ
Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

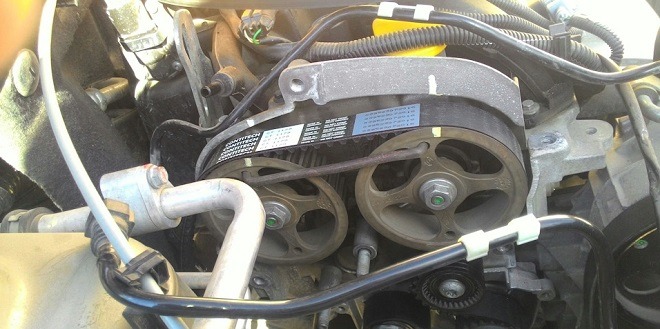

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата
Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях
Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Аналогично извлекаем другую заглушку.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).
В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.
При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.
При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.
Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.
Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус
За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.
Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.
Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.
Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.
Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.
Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.
Видео состояния ремня ГРМ с пробегом (120 000 км)
Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.
Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.
Если подвижный указатель смещен относительно неподвижного:
— по часовой стрелке — ремень перетянут.
Потянув вверх, снимаем крышку лючка.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.
Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см
выше) и нижнюю крышки привода ГРМ
Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата
Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях
Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Аналогично извлекаем другую заглушку.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).
В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.
При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.
При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.
Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.
Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус
За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.
Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.
Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.
Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.
Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.
Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.
Специфика повреждений ремней ГРМ на 8- и 16-клапанном двигателе Лада Ларгус
Замена ремня ГРМ
Единственное различие при замене привода (ремня) газораспределительного механизма на различных по своему типу двигателях – установка самозатягивающегося ролика. На двигателях, имеющих 8-клапанов, он более узкий относительно ролика 16-клапанного мотора. Ремень соответствует ширине ролика. Все остальные проводимые операции при смене ремня фактически одинаковы:
автомобиль посредством снятия минусовой клеммы с источника питания (аккумулятора) обесточивается;
извлекается патрубок впуска и зубчатый ремень вспомогательных узлов;
шкив демонтируется путем вывинчивания болтов механизма;
при работе по смене ремня ГРМ 8-клапанного Ларгуса снимается правая подвеска двигателя, а также обе (верхняя, нижняя) крышки защиты этого механизма;
болты шкива коленвала закручиваются до того момента, когда метка на распределительном валу достигнет расстояния, соразмерного с одним из зубцов. Затем крепится оправка, и шкив прокручивается по часовой стрелке до упора. Для проверки меток снимаются клипсы на отверстиях ГРМ, предварительно освободив (демонтировав) воздухозаборник;
далее с помощью плоской отвертки извлекаются заглушки, закрывающие нужные к свободному для работы доступу отверстия;
болты крепления немного послабляются, что повторяется (дублируется) на ролике и силе поверхностного натяжения ремня
Ослабленный ремень ГМР свободно снимается и заменяется на аналогичный новый;
особое внимание следует уделить совпадению шлицов на двигателе с выступающими частями ролика.
Замена ремня ГРМ на двигателе с 16 клапанами, вернее сказать, его натяжение выполняются в следующей последовательности узлов:
- коленчатый вал;
- водяная помпа;
- распредвал.
При этом необходимо ориентироваться на указание стрелки, нанесенной на ремне, – они направлены по ходу движения. По окончании работ проводится регулирование степени натяжения, удаление фиксаторов, обратный монтаж заглушек в отверстия. Слабо натянутый ремень приведет к проскакиванию зубцов. При слишком сильном натяжении возможен преждевременный износ, а также увеличение нагрузки на газораспределительный механизм. Сборка устройства в исходное положение осуществляется в обратном порядке.
Когда менять и почему
Ременная передача ГРМ синхронизирует работу коленчатого и распределительного валов. Производитель рекомендует производить его замену после 60 000 км. Но вполне может произойти и так, что заменить расходник потребуется раньше срока. Обязательно нужно производить диагностику этого узла, чтобы не прозевать тот момент, когда ремень придет в состояние износа и возникнет угроза его обрыва. Кстати, вместе с ременной передачей рекомендуется поменять и натяжной ролик, который также является расходным материалом и постепенно изнашивается.
На фото ниже изображены клапаны, которые погнулись в результате обрыва ременной передачи ГРМ:
Осматривать узел ГРМ следует через 20 000 км. А вот какие дефекты являются критичными, и при возникновении которых ремень нужно менять:
- наличие трещин на поверхности;
- явные признаки износа (потертости и прочее);
- материал начал расслаиваться;
- зубья износились;
- торцы обтрепались;
- на поверхности видны масляные подтеки;
- ремень не подтягивается, так как он растянулся.
Во время осмотра обращайте внимание на состояние натяжного ролика и водяного насоса. Если оно будет неудовлетворительным, их также нужно будет заменить
Замену ременной передачи можно произвести самому, но при этом необходимо соблюдать требования инструкции. Неправильная установка ремня может стать причиной поломки двигателя. Конечно, будет лучше, если вы пригласите помощника, который имеет опыт в области ремонта автомобилей. Многие автолюбители поступают именно так, и не обращаются за помощью специалистов, которая, кстати говоря, стоит недешево.
Итак, если вы решили произвести замену ремня самостоятельно, сначала как следует приготовьтесь и подготовьте все необходимое, а именно:
- домкрат;
- ключи и головки необходимого размера;
- отвертку;
- оправку для фиксации распредвалов;
- новый расходник.
Обязательно покупайте новый расходник только в проверенных торговых точках. Некачественный расходник будет служить недолго, и уже очень скоро его тоже придется заменить. Кроме этого, может произойти и обрыв некачественного привода, а такая “экономия” выльется в дорогостоящий ремонт.
Силовые агрегаты Ларгус
По сути, Ларгус является «клоном» популярного во Франции Dacia Logan MCV, поэтому производитель предусмотрел для этой модели не только 87-сильную 8-клапанную «четверку» (серия «11189»), но и французский агрегат с 16 клапанами – K4M, мощностью 102 л.с.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Среди конструктивных особенностей первых установок стоит отметить наличие риска загиба клапанов при обрыве ременной передачи газораспределительного механизма, что заставляет владельцев Ларгус не откладывать «на потом» замену ремня и делать это при появлении малейших признаков износа
Среди конструктивных особенностей первых установок стоит отметить наличие риска загиба клапанов при обрыве ременной передачи газораспределительного механизма, что заставляет владельцев Ларгус не откладывать «на потом» замену ремня и делать это при появлении малейших признаков износа.
Выход из строя ремня ГРМ на 16-клапанном двигателе также приведет ко встрече клапанов с поршнями – из-за рассогласования углов поворота коленчатого и распределительных валов, результатом чего будет дорогостоящий ремонт ДВС.
Монтаж нового ремня на Лада Ларгус
- Сначала надеваем новый компонент на шкив коленвала.
- Теперь навешиваем (натягивая от руки) ремень ГРМ на зубчатый шкив насоса контура охлаждения.
- Далее движемся к распределительному валу и точно также навешиваем ремень ГРМ на шкив.
- Оставшийся участок вместе со слабиной заводим за натяжной ролик.
Теперь требуется выполнить натяжку ременной передачи.
- Для этого поворачиваем сам ролик в направлении против движения часовой стрелки и фиксируем болтом.
- Закрепляем на место обозначенный болт генераторного шкива. Вращение коленвала осуществляем до момента совпадения меток на нем и распределительном валу.
Убедившись в корректности монтажной процедуры, устанавливаем протекционный кожух.
Менять или ремонтировать?
При появлении признаков неисправности помпы ее нужно заменить. Многие водители этого не делают после каждых 60 тыс. км пробега. Если время для замены подошло, но внешних признаков неисправности насоса нет, нужно выполнить тщательную проверку. Часто первые признаки поломки наблюдаются внутри системы. Так, если лопасти насоса выполнены из металла, на них появляется коррозия. На пластиковых элементах системы будут видны следы от механических повреждений. Такой прибор не может эксплуатироваться в охладительной системе. Даже если он сейчас работает, очень скоро он выйдет из строя.
Некоторые водители решаются выполнить ремонт насоса. Теоретически эту процедуру можно выполнить, но практически это нецелесообразно. Стоимость помпы вполне приемлемая. Поэтому ее проще купить.
Специалисты не рекомендуют ремонтировать насос, который приводится в движение ремнем ГРМ. В противном случае помпа не будет надежной. Вероятность ее поломки многократно возрастает. Из-за ее поломки в подобной системе может выйти из строя мотор. Поэтому лучше не экономить, а купить новую помпу. Она будет гораздо надежнее, чем отремонтированный насос.
Очень важно правильно установить его на прежнее место
Особое внимание уделяют уплотнителям, правильной затяжке крепежей. В некоторых случаях для стыков применяется специальный герметик
Он исключает возникновение течи. Однако применение представленного материала не всегда возможно. Он не позволит впоследствии ослабить фиксацию мотора для крепления ремня ГРМ на некоторых моделях автомобилей.
