Выставить метки грм ваз 2110 8 клапанов

Замена натяжного ролика делается следующим образом:

1. Снимите неисправный ролик, затем установите на его место новый ролик и затяните при помощи спецключа согласно инструкции описанной выше.

2. Регулировка натяжения ремня ГРМ при помощи натяжного ролика производится согласно руководства по эксплуатации.

Замена ремня ГРМ ВАЗ 2110 успешно завершена, произведите запуск двигателя и убедитесь, что все в порядке. В том, нет ничего сложного, поэтому платить за то, что можно без труда сделать своими руками — нет никакой необходимости, таким образом, вы сможете сэкономить деньги, получив при этом драгоценный опыт.

ВАЗ-2110, также известный как «десятка» — одна из популярных и распространённых на территории стран СНГ моделей отечественного автопрома, получившая народное признание. Её разработка велась с 1983 года в Советском союзе, но проекты превратились в реальность уже в другой стране, в 1995 году. Эта модель производилась в течение 12 лет, до 2007 года, пока её на замену не пришла Lada Priora. Но, до сих пор, вы можете встретить эту модель на просторах нашей страны, благодаря её дешевизне и простоте имеющая применение до сих пор.

Из особенностей этой модели можно выделить следующее:

• Наличие вентилируемых тормозных дисков.
• Оцинковка деталей, которые чаще всего ржавели в старых моделях.
• Бортовая система контроля.

Частыми поломками страдает газораспределительный механизм

на ваз 2110, а точнее – повреждениями и разрывами ремня ГРМ, который представляет собой замкнутое резиновое кольцо, размеры которого различаются в разных двигателях. Заменить его возможно без особых трудностей, если есть времени в этой процедуре можно разобраться самостоятельно, сэкономив на ремонте в мастерской.

А также, его повреждения могут указывать на проблемы с системой газораспределения, в которых стоит разобраться. Разберём, как заменить ремень и проанализировать повреждения в ГРМ.

О двигателе

Характеристики двигателя модели 2110 достаточно высоки для времени его производства.

На автомобилях 2110 устанавливали самые разные двигатели как карбюраторные, так и инжекторные, с 8 клапанами (Ваз 2111, 21114) и с 16 клапанами (Ваз 21120, 21124).

Перечень моторов Ваз 2110:

• 2111,
• 21114,
• 21120,
• 21124.

ПО стандарту, на ВАЗ 2110 устанавливался 8 клапанный двигатель, в вариациях под номерами 21114 и 2111, которые отличались незначительными характеристиками. Наибольшее признание заработал мотор на 8 клапанов, с маркировкой 21114, за счёт высокой мощности и относительно низкого расхода топлива.

Стандартным рабочим пробегом для этого двигателя считается 250 000 км. При использовании качественного масла, заливаемого в двигатель, можно продлить срок работы авто на 20–30 тысяч км.

Замена ГРМ Ваз 2110 — 8 клапанов

Для снятия и установки ремня ГРМ на Ваз 2110 необходимо выполнить следующие действия:

Снимаем ремень привода генератора

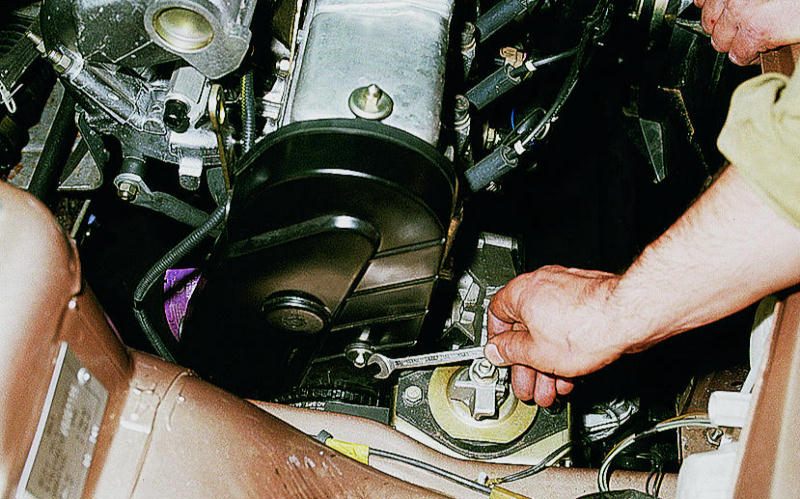

Ключом на 10 отворачиваем болты передней крышки ГРМ Ваз 2110: два сбоку и один в центре

Снимаем крышку ГРМ, правое колесо и пластиковый щиток моторного отсека

Головкой на 19 проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B)

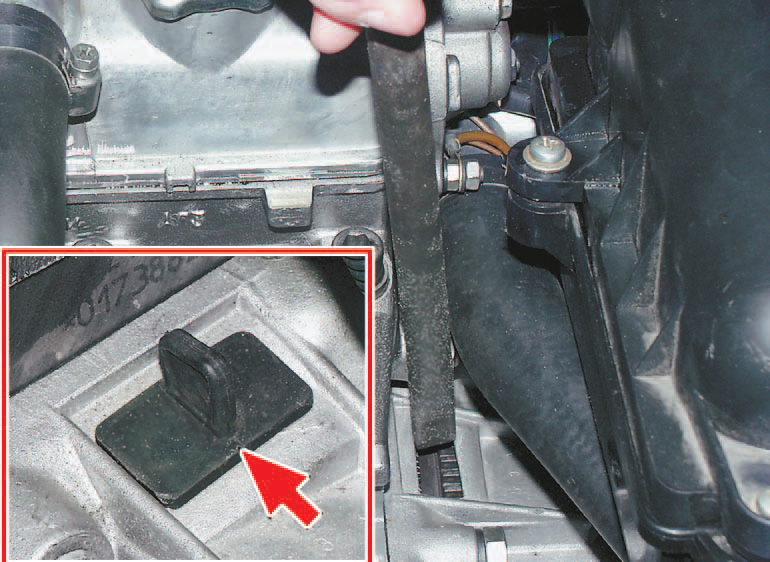

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления

Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров. Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика

Отворачиваем болт крепления шкива привода генератора и снимаем шкив привода генератора Ваз 2110

Ключом на 17 ослабляем гайку крепления натяжного ролика Ваз 2110 и поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен

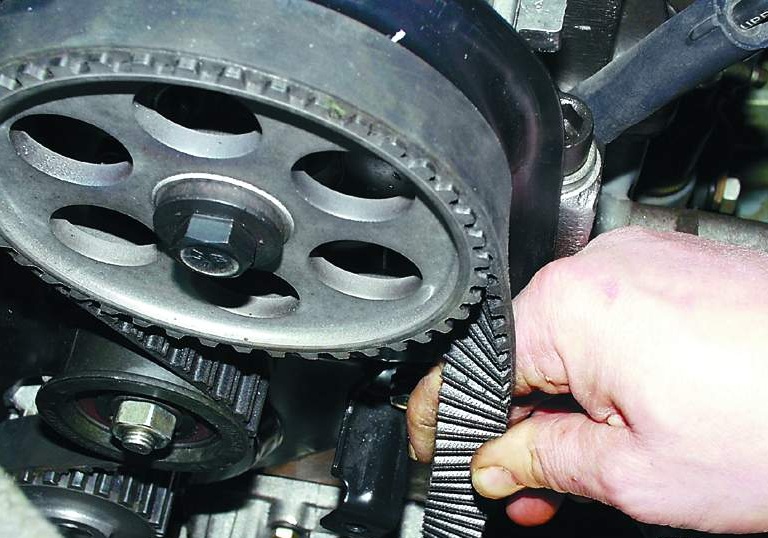

Снимаем ремень ГРМ с двигателя Ваз 2110

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки под роликом установлена дистанционная шайба. Установка ремня привода ГРМ Ваз 2110 выполняется в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

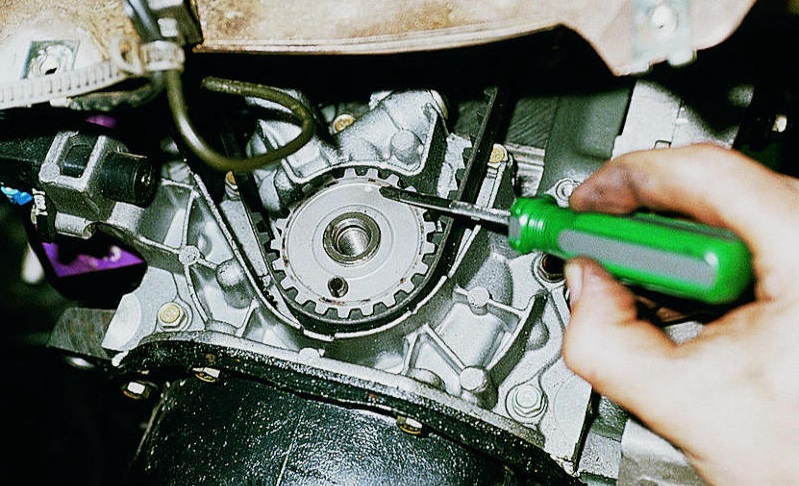

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень. Затягиваем гайку крепления натяжного ролика и заворачиваем на место болт крепления шкива привода генератора и головкой на 19 проворачиваем за болт коленчатый вал на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого и распределительного валов

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса. На этом замена ГРМ Ваз 2110 завершена.

Метки ремня Ваз 2110 8 клапанов

Схема привода распределительного вала Ваз 2110: 1 – зубчатый шкив коленчатого вала, 2 – зубчатый шкив насоса охлаждающей жидкости, 3 – натяжной ролик, 4 – задняя защитная крышка, 5 – зубчатый шкив распределительного вала, 6 – зубчатый ремень.

Ваз 2110 выставление метак ремня ГРМ: А – установочный выступ на задней защитной крышке, В – метка на шкиве распределительного вала, С – метка на крышке масляного насоса, D – метка на шкиве коленчатого вала.

Если после установки ремня ГРМ метки не совпадают, повторяем операцию по установке ремня. Для регулирования натяжения ремня Ваз 2110 поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Замена ремня

Замену ремешка ГРМ необходимо описывать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя и с 16-клапанным серьезных проблем у вас возникнуть не должно.

Статья в тему: Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

8-клапанный

Последовательность работ будет следующая:

Отключите аккумулятор путем снятия минусового провода;
Выкрутите болты от защитного кожуха ремня;
Снимите эту защитную крышку;
Демонтируйте переднее колесо со стороны пассажира, одновременно с этим сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в полученном отверстии сверьте, насколько совпадают контролирующие метки;
Используя металлическую отвертку или другой предмет, нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько поворотов, чтобы ослабить гайку, которая держит ролик-натяжитель вашего ремня;
Снимите старый ремень. Он вам уже не потребуется, потому смело отправляйте его на свалку;
Пространство нужно очистить, обезжирить. Для этого отлично подойдет вайт-спирит;
После промывки осушите все, используя сухую и чистую ветошь;
Установите новый ролик, ориентируясь по стрелкам направления

Если они отсутствуют, тогда принимайте во внимание надпись. Она должна располагаться слева направо, то есть вы без проблем могли ее прочитать;
Чтобы натянуть ремень, ролик двигайте против часовой;
Проверьте, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатию следует проверять на холодном моторе и при температуре воздуха в пределах 15-30 градусов по Цельсию;
Включите мотор и на работающем агрегате проверьте, правильно ли вы все установили;
Если звук нормальный, значит установка выполнена верно;
Соберите снятые элементы в обратной последовательности.

Замену можно считать завершенной.

16-клапанник

Схема механизма ГРМ 16 клаппаной ВАЗ 2110

На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом производить замену на 16-клапаннике считается сложнее. Опытные же мастера уверяют, что для качественной смены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Статья в тему: Какие рулевые наконечники лучше выбрать для ВАЗ 2110

Потому в данном случае работу нужно выполнять следующим образом.

1. Выкрутите шесть гаек, которые держат защитную крышку. Снимите кожух защиты.
2. Освободите датчик коленвала.
3. Найдите на шкиве участок, на котором нет зубца. Он будет выполнять функцию ориентира, чтобы отыскать верхнюю мертвую точку.
4. Установите поршень от первого цилиндра таким образом, чтобы он оказался в верхней мертвой точке.
5. Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
6. Далее ослабьте гайку, которая располагается на ролике-натяжителе.
7. Извлекайте старый ремень, а также демонтируйте ролик натяжитель.
8. Очистите освобожденное пространство от грязи, масла, очистите сухой ветошью.
9. Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно с этим заменить сам ролик.
10. Убедитесь, что метки ремня и привода совпадают, ровно как и метки шестерни привода ГРМ.
11. Натяните ремень, используя ролик-натяжитель.
12. Проверьте, упругость после натяжки.
13. Сделайте два полных оборота коленвала, чтобы проверить качество выполненной сборки.
14. Удостоверьтесь, что метки совпадают, после чего шкив можно установить на место.
15. Включайте двигатель, проверяйте правильность установки, после чего монтируйте обратно кожух защиты.

Установка нового ремня ГРМ

Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Зачем нужно знать размер ремня

Одним из дорогих и приятных подарков в современном мире считается пояс. Но, как сделать правильный выбор? Допустим, определились с видом, а размер и длина остаются

Ниже предлагаются рекомендации, которые придут на помощь при столь важном выборе

1. При условии, что вы знаете размер брюк, можно смело идти в магазин. Для покупки необходимо прибавить еще два размера.
2. Не отходя от продавца, измеряйте все, чтобы не попасть впросак.
3. Возьмем в расчет хвост при застегивании. Он не должен быть больше первой шлевки. Это говорит о невоспитанности и безразличии к своему внешнему виду.
4. Пояс не должен оттопыриваться — в противном случае он будет не только мешать во время ходьбы, но выставит своего хозяина на посмешище.
5. Учитывать возможность застегнуться только на третью, в крайнем случае, на вторую дырку. Ни больше, ни меньше. Все остальное — дурной тон.

Наверное, это и все, что следует знать о длине пояса.

Проблемы с ремнём

При замене ГРМ, стоит обращать внимание на тип повреждений, которые вывели ремень из строя. По этим симптомам можно легко определить признаки неисправности

Рассмотрим причины и последствия несвоевременной замены, перечислив основное:

• Излохмачен, надорван или повреждён – почти всегда всему виной перетяжка.
• Отсутствие одного из зубцов – слабое натяжение.
• Высокая степень изношенности зубца говорит о некорректности натяжки, как и наличие износа между несколькими или появление ненормальных шумов.
• Трещины – перепад температур за рассчитанные пределы.
• Замасленность поверхности, внезапно, говорит о протеканиях масла. Стоит в короткие сроки заменить ремень ГРМ и найти течь.
• Торцовый износ указывает на перекос, угловой или параллельный.

Гнёт ли клапана на ВАЗ 2110

Эта проблема считается распространённой среди некоторых отдельных моделей ВАЗ 2110.

Проточка для клапанов

Чтобы понять гнет ли клапана на Ваз 2110 необходимо определить какой именно двигатель установлен. На определенных двигателях (двигатель Ваз 2111, 21114, 21124) имеются специальные проточки на поршнях и когда при обрыве клапаны врезаются в поршни загибания не происходит.

На других же моторах Ваз 2110 таких проточек не предусмотрено. (Ваз 2112) Некоторые автолюбители вытачивают такие проточки самостоятельно на автомобилях Ваз, но следует делать это аккуратно и в проверенных местах т. к. может быть нарушена компрессия двигателя.

Проблемы с ремнем

Исходя из того, какие задачи выполняет приводной ремень, с ним могут возникнуть две возможных проблемы – это проскальзывание его и обрыв.

Элемент может проскальзывать, если он плохо натянут, если на него по каким-либо причинам попало масло, другие технические жидкости. В результате нарушаются фазы газораспределения и сдвигается угол поворота распредвала. Это приведет к потерям мощности, нарушению стабильной работы, перегреву, увеличенному расходу топлива и другим не очень хорошим последствиям.

При обрыве последствия будут еще более печальными. Так, из-за обрыва могут одновременно открыться впускной и выпускной клапаны, и эти клапаны попадут под удар поршней. В данной ситуации мотор потребует дорогого ремонта. В группе риска ремень ГРМ 8 клапанов и 16.

Цена ремня ГРМ

Цена на ремень ГРМ ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит и натяжной ролик, который рекомендуется менять вместе с ремнем. Стоимость работы по замене этих элементов привода ГРМ — 600-1000 рублей.

Чтобы сэкономить средства, заменить ремень и ролик можно своими руками. Ничего сложного в этой процедуре нет, да и никаких специальных инструментов не потребуется. Нужно только прибрести запасные части.

В приведенной таблице представлены модели ремней ГРМ для 8-клапанной ВАЗ 2110 разных производителей с указанием их каталожных номеров.

РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ)

• ключи на 10, 13, 17;
• ключ для вращения ролика;
• плоская отвертка;
• баллонный ключ;
• домкрат;
• немного моторного масла для смазки натяжного ролика.

1.Автомобиль устанавливаем на ровном месте, включаем передачу.

2.С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

3.Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

4.Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

5.Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).

6.За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.

7.Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

8.С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.

9.Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

10.С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

11.За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.

12.Снимаем старый и надеваем новый ремень ГРМ, начиная с шестерни коленчатого вала.

13.Прикручиваем шкив генератора, надев на него ремень. Натягиваем его.

14.Старый натяжной ролик демонтируем, ставим новый, смазав его с обеих сторон маслом.

15.Проводим натяжение ремня ГРМ, проворачивая ролик натяжителя вправо (если нет специального ключа, можно вставить в отверстия два подходящих штыря и зафиксировать отверткой или другим похожим предметом). Натяжение должно составлять 1,5-2 кгс. Если у вас нет инструмента для того чтобы замерить величину натяжения, делаем это старым проверенным способом. Оптимальным считается натяжение, когда одну плоскость ремня можно развернуть горизонтально на 90 градусов, взявшись пальцами посредине между шестернями коленвала и распредвала.

16.В этом положении затягиваем болт крепления натяжного ролика.

17.Вынимаем отвертку из отверстия картера сцепления, ставим на место заглушку. Защитный кожух ремня ГРМ не устанавливаем, пока не проверим работу всего привода.

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

• нарушение целостности ремня (трещины, расслаивание);
• деформация;
• обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

• Простой износ, вызванный длительным периодом эксплуатации автомобиля;
• Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся.

Перечень повреждений ремня грм на ваз 2110

Замена ремня ГРМ ВАЗ 2110 8 клапанов инжектор своими руками проводится:

1. В результате повышенного натяжения поверхность начинает лохматится. Появляются разрывы.
2. Если изделие было слабо натянуто, это приводит к срезанию зуба. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется незамедлительно.
3. Зубцы в значительной степени изношены. Это тоже следствие плохой регулировки натяжения.
4. Поверхность изделия покрывается мелкими трещинами. Происходит такое вследствие его длительного перегрева или переохлаждения.
5. Иногда местом износа является пространство между зубами. Это также результат плохой натяжки ремня.
6. Если из двигателя постоянно вытекает масло, которое попадает на ремень, то изделие снимается. Потом требуется найти и устранить место течи. Ремень ГРМ заменяется на новый.
7. На ВАЗ 2110 8 клапанов ремень ГРМ меняется, если при его установке был допущен перекос. Наблюдается его торцевой износ.

При движении автомобиля необходимо постоянно прислушиваться к шумам. Когда в районе двигателя он отчетливо слышен, значит, нужно остановиться и натянуть ремень.

В некоторых случаях идет перескакивание зуба. О данной проблеме подается сигнал от датчика. Требуется остановиться и провести очередную регулировку привода.

Срок жизни ремня

Время от времени нужно осматривать ремень и производить его замену в том случае, если:

• структура ремня начала расслаиваться;
• на поверхности появились трещины;
• зубцы, которые находятся на внутренней поверхности расходника, повредились.

А вот какие могут быть причины того, что расходник пришел в состояние, когда без его замены уже обойтись не получится:

• расходник не был нормально натянут изначально;
• ремень эксплуатировался дольше положенного;
• на поверхность попало смачное вещество;
• водяная помпа работала плохо;
• натяжной ролик имел люфты.

Если не производить периодический осмотр ремня и не менять его вовремя, то это в конечном итоге может привести к обрыву. А обрыв – это очень серьезно, так как в этом случае произойдет столкновение поршней с клапанами. В результате этого они получат повреждения и моторную часть придется серьезно ремонтировать. Обрыв ременной передачи спровоцирует настоящий хаос, в результате которого серьезные повреждения получат и прочие детали ГРМ.

Производитель обещает, что интересоваться состоянием ремня нужно только после 50 000 км. Это не совсем так, ведь на преждевременный износ расходника могут влиять ряд факторов, таких как агрессивная езда или погодные условия. Поэтому рекомендуется производить осмотр ременной передачи через 20-25 000 км.

Признаки, по которым можно определить необходимость замены ремня ГРМ ВАЗ 2110

Чтоб заменить ремень ГРМ вовремя, нужно отслеживать состояние двигателя. Заменять ремень ГРМ нужно, если:

1. на нем есть подтеки масла;
2. на его поверхности много трещин и следов повышенного износа;
3. повреждены зубцы ремня ГРМ;
4. ремень расслоился, появились порезы, выпуклости или складки;
5. на поверхности появились нитки.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Установить поршень первого цилиндра в положение ВМТ такта сжатия:

1. Повернуть коленвал по часовой стрелке за болт крепления шкива с помощью головки «на 19».
2. Совмещая метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ.
3. Снять резиновую заглушку в верхней части картера сцепления.
4. Убедиться, что риска на маховике расположена напротив прорези крышки картера сцепления.

Дальнейшие действия:

1. Фиксируем коленвал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
2. Отвернуть болт крепления шкива привода генератора и снять его.
3. Ослабить гайку крепления натяжного ролика, используя ключ «на 17».
4. Повернуть натяжной ролик, чтобы ремень был максимально ослаблен, а затем снять ремень ГРМ.

Установка ремня ГРМ производим в обратной последовательности.

1. Надеть ремень на шкив коленвала.
2. Натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распредвала.
3. Натянуть ремень, вставив отвертку между двумя винтами или стержнями диаметром 4мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки.
4. Затянуть гайку крепления натяжного ролика.
5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на два оборота по часовой стрелке, используя головку «на 19».
6. Проверяем совпадение установочных меток коленчатого и распределительного валов.

Натяжку ремня ГРМ ВАЗ 2112 16 рекомендовано тестировать на охлажденном двигателе. Если он замедлился, гайка ролика не затянута, нужно пропустить первый шаг. Другие этапы:

1. Взять крокодил для АКБ, ремень закрепить на шкиве.
2. Ключом типа 17 ослабить затяг гайки. В резьбу рядом с роликом для регулировки вкрутить М8 шпильку, на нее надеть пару гаек.
3. На ролике закрепить пластину, с применением динамометра выставить усилие в 4 гкс.
4. Внутренняя гайка шпильки при этом должна соприкасаться с пластиной. Сверху накрутить дополнительную, пластина будет стоять на месте.
5. 17 ключом затянуть гайку.

Закрепить ролик, убрать все лишние элементы – то есть шпильку и пластину. Иногда показатели натяга допустимо корректировать – многое зависит от модели автомобиля. Работы обязательно выполнять согласно инструкции.
