Рулевая колонка ваз 2107 ремонт своими руками

Устройство рулевой колонки

Предназначение вала рулевого колеса (рулевой колонки) состоит в передаче вращающего момента от рулевого колеса червячному редуктору рулевого механизма. Колонка ВАЗ 2107 (инжектор), как и аналогичные узлы на всех моделях «классики» АвтоВАЗа, жестко крепится к кузову автомобиля при помощи кронштейна. Конструктивно колонка состоит из пары шарниров, которые могут складываться в случае аварии. Это обеспечивает безопасность водителя. Для облегчения управления верхний вал колонки вращается на паре игольчатых подшипников, от состояния которых зависит усилие вращения рулевого колеса.

Дальнейший ремонт проблем не составит.

Нужно следовать лишь нескольким правилам:

• червячная пара меняется одновременно, комплектом;
• после выполнения сборки/разборки нужно сделать регулировку;
• старое масло не использовать, а заменить новой смазкой.

После окончания ремонта редуктор собирается и монтируется в обратной последовательности.

Редуктор рулевого управления – довольно старое механическое устройство, которое применяется сейчас, преимущественно на автомобилях классического семейства LADA. Сегодня вы узнаете, что такое рулевой редуктор – ремонт, замена регулировка своими руками.

Рулевой редуктор представляет собой небольшой механизм, предназначенный для передачи вращательного движения в поступательное. Это значит, что вращение рулевого колеса редуктор преобразует в силу, которая сдвигает в нужные стороны, заставляя колеса поворачиваться и менять направление движения автомобиля.

Передача, используемая в редукторе понижающая и состоящая из двух элементов – червяка и зубчатого колеса. Кроме того, механизм имеет специальный рычаг, который перемещает рулевые тяги в нужные стороны.

Рулевой редуктор ВАЗ 2107 имеет герметичное исполнение и , что значительно увеличивает его срок службы и упрощает поворот руля, снижая прилагаемые водителем усилия.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

• установить машину на ровную площадку;
• проверить давление в шинах, при необходимости подкачать их;
• выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

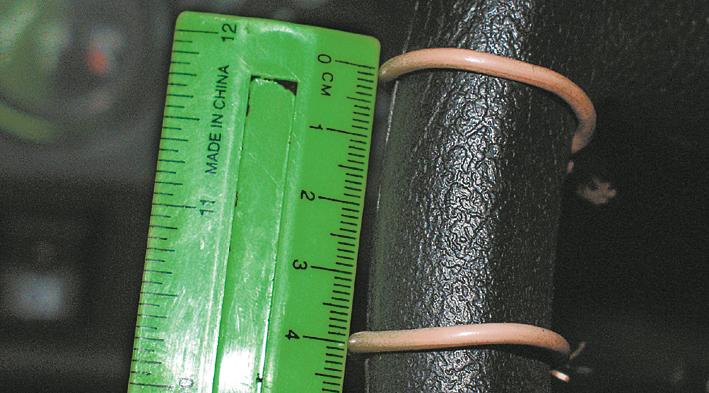

• разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
• плавно вращайте руль, пока напарник следит за положением передних колес;
• как только колеса начнут смещаться, остановите вращение руля;
• сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
• плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
• нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
• померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Диагностика неисправностей

В процессе движения автомобиля шаровые пальцы поворачиваются в разных плоскостях и постепенно истирают сухари, отчего возникает люфт. О критическом износе наконечника (или нескольких) свидетельствуют такие признаки:

• явственное глухое постукивание при езде по любым неровностям;
• вибрация от люфта шаровых пальцев передаётся на руль;
• на ровном участке дороги автомобиль самопроизвольно уходит с прямой траектории;
• вращение баранки затруднено, снизу слышится скрип.

Когда для поворота руля необходимо прилагать большое усилие, изношенный наконечник нужно менять незамедлительно. Симптом указывает на заклинивание шарового пальца внутри корпуса. Если вовремя не принять меры, шарнир может выскочить из гнезда — автомобиль станет неуправляемым.

Похожая история случилась с моим родственником. Когда до гаража осталось ехать буквально полкилометра, на «семёрке» оборвался правый рулевой наконечник. Водитель проявил смекалку: подвязал конец отпавшей тяги к рычагу подвески, выровнял колесо руками и медленно продолжил движение. Когда требовалось повернуть, он останавливался, выходил из машины и вручную подправлял колесо в нужную сторону. Путь длиной 500 м был преодолён за 40 минут (считая заезд в гараж).

НАЗНАЧЕНИЕ И СХЕМА РАБОТЫ ТРАПЕЦИИ

Система тяг служит посредником между рулевым валом и поворотными кулаками передних ступиц. Задача механизма — синхронно разворачивать колёса в ту или иную сторону, подчиняясь вращению баранки. Трапеция расположена под двигателем на уровне днища автомобиля, прикреплена к элементам жёсткости кузова — нижним лонжеронам.

Рассматриваемая часть рулевого механизма состоит из 3 основных деталей:

• средняя тяга прикручена к двум сошкам — маятникового рычага и червячного рулевого редуктора;
• правая тяга крепится к поворотному кронштейну маятника и цапфе поворотного кулака переднего правого колеса (по ходу движения авто);
• левая тяга соединена с сошкой редуктора и кулаком левой передней ступицы.

Рычаги трапеции механически связывают руль с механизмами передних колёс

Средняя тяга представляет собой полый металлический стержень с двумя шарнирами. Две боковые тяги — это сборные элементы, состоящие из 2 наконечников, — длинного и короткого. Между собой детали соединяются резьбовым хомутом, стягивающимся двумя болтами.

Средняя секция предназначена для жёсткого соединения сошек редуктора и маятника

Как работает трапеция:

1. Водитель поворачивает руль, вращая вал и хвостовик редуктора. Червячный механизм передаёт на сошку меньшее количество оборотов, но увеличивает крутящий момент (усилие).
2. Сошка начинает поворачиваться в нужную сторону, увлекая за собой левую и среднюю тягу. Последняя через кронштейн маятника передаёт усилие правой тяге.
3. Все 3 элемента сдвигаются в одну сторону, заставляя синхронно поворачиваться передние колёса.
4. Маятниковый рычаг, закреплённый на втором лонжероне, выступает дополнительным шарнирным подвесом системы. В старых версиях маятников сошка крутится на втулке, в новых элементах — на подшипнике качения.
5. Шаровые пальцы на концах всех тяг позволяют двигаться трапеции в одной горизонтальной плоскости независимо от сжатия пружин передней подвески.

Боковой рычаг состоит из двух наконечников, скреплённых хомутом

Увеличение крутящего момента червячным редуктором позволяет обходиться без гидравлических и электрических усилителей руля. С другой стороны, водитель физически ощущает проблемы с ходовой частью — стоит закиснуть шаровой опоре либо наконечнику тяги, и вращать баранку становится гораздо тяжелее.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Источник

• luxvaz.ru/vaz-2107/12-rulevoy-mehanizm.html
• 7vaz.ru/remont/zamena-rulevyh-tjag.html
• drive2.ru/l/8517560/
• bumper.guru/klassicheskie-modeli-vaz/rulevoe-upravlenie/rulevyie-tyagi-vaz-2107.html

Послесловие

Никаких трудностей у вас не возникнет при снятии и установке рулевого редуктора или карданной передачи. Но стоит отметить, что после всех работ с рулевым управлением нужно проводить регулировку развала и схождения колес. Это позволит сохранить покрышки и кузов. И не забывайте в редуктор заливать трансмиссионное масло. Оно позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107. Цена бывшей в употреблении детали составляет 500-1000 рублей, в зависимости от состояния.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Руль ВАЗ 2107

Рулевое колесо соединяется с рулевым редуктором через промежуточный вал. Вся конструкция рулевого управления призвана передавать силу вращения вала рулевого колеса в аналогичную силу вращения вала сошки. При оборотах рычага рулевого редуктора и воздействии на рулевую трапецию, осуществляется поворот передних колёс.

Рулевой механизм ВАЗ 2107: 1. Тяга боковая. 2. Сошка. 3. Тяга средняя. 4. Рычаг маятниковый. 5. Муфта регулировочная. 6. Шарнир нижний шаровой. 7. Кулак поворотный правый. 8. Шарнир верхний шаровой. 9. Правый рычаг поворотного кулака. 10. Кронштейн рычага маятникового. 11. Лонжерон кузова правый. 12. Пробка отверстия маслоналивного. 13. Картер рулевого механизма. 14. Рулевой вал. 15. Кожух облицовочный рулевого вала. 16. Колесо рулевое.17. Верхняя опорная труба рулевого вала. 18. Кронштейн рулевого вала. 19. Лонжерон кузова левый. 20. Хомуты стяжные регулировочной муфты. 21. Кулак поворотный левый

Руль автомобиля представляет собой каркас со ступицей, ободом и спицами. На ВАЗ 2107 рулевое колесо имеет 4 спицы, а сам обод выполнен из специальной резины. Размер руля на данном авто — 400 мм. Такой диаметр по сегодняшним меркам довольно большой, но поворачивать руль несложно. На рулевом колесе расположен нажимной элемент, позволяющий включать звуковой сигнал.

Стандартный руль ВАЗ 2107 имеет 4 спицы и диаметр обода 400 мм

Можно ли поставить от другого авто

Баранка на ВАЗ 2107 отличается от рулевого колеса той же «копейки» или «шестёрки» более привлекательным внешним видом и удобным хватом для рук. Если по каким-то причинам стандартный руль вас не устраивает, есть варианты замены на деталь от других авто:

• «Калина», «Приора», ВАЗ 2115;
• изделия китайских производителей;
• рулевые колёса из категории «спорт» таких известных брендов, как Sparco, Momo и др.

Руль от «Приоры» в салоне «семёрки» смотрится довольно симпатично

На классические «Жигули» с задним приводом не рекомендуется устанавливать продукцию неизвестных китайских производителей. Объясняется это тем, что на таких авто установлена не рейка, а рулевой редуктор с червячным механизмом. Отсутствие гидро- или электроусилителя приводит к тому, что иногда к рулю необходимо прилагать довольно большое усилие. При установке изделия низкого качества есть вероятность в какой-то момент остаться с рулём в руках, что приведёт к нежелательным последствиям

Поэтому при выборе баранки внимание стоит уделить не только эстетике, удобству и эргономике. Рулевое колесо также должно отвечать требованиям безопасности. В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование

В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование.

Спортивный

Спортивное рулевое колесо поначалу использовалось только в ралли, т. е. по прямому назначению. Однако некоторые владельцы «семёрок» устанавливают такой руль с целью видоизменить свой автомобиль, сделать его отличным от стандарта. Установка спортивной баранки имеет следующие преимущества:

• экономится место из-за меньших размеров изделия;
• малый размер руля улучшает возможность совершения манёвров при более высокой скорости;
• привлекательный внешний вид.

Спортивное рулевое колесо устанавливают в качестве элемента тюнинга

Из минусов стоит отметить:

• высокая вероятность купить некачественную деталь;
• автоматическое отключение поворотников не будет функционировать;
• необходимость в покупке специального переходника;
• есть вероятность получить отказ при прохождении технического осмотра.

Классический ВАЗовский руль нравится далеко не каждому из-за его размеров. Однако стоит учитывать, что установка спортивного руля — удовольствие недешёвое.

Переходник для монтажа спортивного руля

Деревянный

Есть владельцы «Жигулей» и другой «классики», которые стремятся придать салону особый стиль и уют. Поэтому вместо штатного рулевого колеса они устанавливают изделие из дерева. Такой руль похож по спицам и размерам на спортивный, но сам обод выполнен из дерева. Смотрится деталь в интерьере салона довольно привлекательно.

Установка деревянного руля позволяет придать салону автомобиля особый стиль

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

• При помощи ключа на 8 выкручивается пробка заливного отверстия;
• Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
• При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

1. Механизм, который передает усилие водителя на исполнительные составляющие;
2. Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

1. Составного вала с карданной передачей;
2. Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
3. Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

1. Сошка;
2. Маятниковый рычаг;
3. Поворотные рычаги;
4. Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Принцип действия рулевого механизма выглядит так:

• Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
• По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
• Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
• Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
• От этого, в свою очередь, поворачивается вторичный вал;
• Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
• Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

В других случаях достаточно будет осуществить техническое обслуживание рулевой системы. Эти мероприятия не вызывают особых сложностей и могут быть выполнены собственноручно. Специалисты завода-изготовителя рекомендует следить за уровнем масла и периодически менять его в редукторе рулевого механизма. Снимать его с автомобиля для этого не требуется, все действия осуществляются без разборки.

Для замены в первую очередь нужно слить старую смазку. Это можно выполнить, сняв крышку редуктора, которая закреплена четырьмя болтами. После полного вытекания жидкости крышку монтируют на место и через отверстие для залива добавляют новое. На этом замена масла в рулевой системе считается оконченной.

Кроме осуществления контроля смазки, рекомендуется периодически проверять наличие люфта. Если он имеется, делается регулировка. Для работы используется плоская большая отвертка и ключ на 19 мм. Желательно найти помощника, так как вдвоем регулировать намного быстрее.

Для осуществления процесса нужно ключом отпустить зажимную гайку и постепенно отверткой закручивать регулировочный винт. Помощник одновременно проверяет люфт, находясь в салоне машины. После завершения регулировки, придерживая винт отверткой, его положение фиксируют с помощью контргайки.

Если выполненная процедура не помогла устранить люфт, то это говорит о том, что червячная пара сильно износилась, и требуется ремонт. В такой ситуации проблема решается ее заменой. Эту работу можно сделать самостоятельно, без помощи специалистов.

Здесь уже необходимо снятие редуктора с ВАЗ-2107:

• отсоединяются наконечники рулевых тяг системы – они расшплинтовываются, и гайки скручиваются ключом на 22 мм;
• отпускается хомут, которым фиксируется редуктор и колонка;
• откручиваются три болта, крепящие редуктор к кузову.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

• установить машину на ровную площадку;
• проверить давление в шинах, при необходимости подкачать их;
• выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

• разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
• плавно вращайте руль, пока напарник следит за положением передних колес;
• как только колеса начнут смещаться, остановите вращение руля;
• сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
• плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
• нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
• померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Установка деталей и регулировка

Монтаж рулевых тяг на автомобиле классической модели ВАЗ 2107 не представляет особой сложности и выполняется следующим образом:

1. Измеряем длину старой сборки при помощи стальной линейки с возможно большей точностью.
2. Новый узел регулируем при помощи резьбового соединения до нужного размера и стопорим контргайками.
3. Установка детали на место осуществляется путем введения пальца в посадочное гнездо и завинчивания гайки с определенным моментом.

Своевременная замена неисправных узлов рулевого механизма ВАЗ 2107 позволит избежать серьезных неприятностей и аварийных ситуаций на дороге.

Устранение

Начинать борьбу с люфтом следует с проверки и протяжки всех резьбовых соединений. Зачастую причина именно здесь

Особенное внимание нужно уделять гайке, крепящей колонку к редуктору. При частых поездках по грунтовке и изношенному асфальту этот крепеж регулярно ослабляется

Если не отреагировать на проблему своевременно, то есть риск получить более серьезные проблемы с рулевым управлением. Гайка может открутиться целиком, что приведет к полному отказу рулевого управления. Также это приводит к повышенному износу всех деталей механизма.

Также с люфтом помогает бороться регулировка редуктора. Для этого вам придется заглянуть под капот. Там вы увидите редуктор. На нем находится регулировочный винт. Чтобы к нему подобраться, придется снять заглушку. Винт защищен от проворачивания с помощью контргайки на 19. Ее слегка ослабляют рожковым ключом. После этого, отверткой производят регулировку. Задача добиться снижения люфта. Если это у вас не получается, то значит пришла пора менять редуктор. Производить работу проще вдвоем.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

• При помощи ключа на 8 выкручивается пробка заливного отверстия;
• Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
• При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Рулевое управление ВАЗ 2106

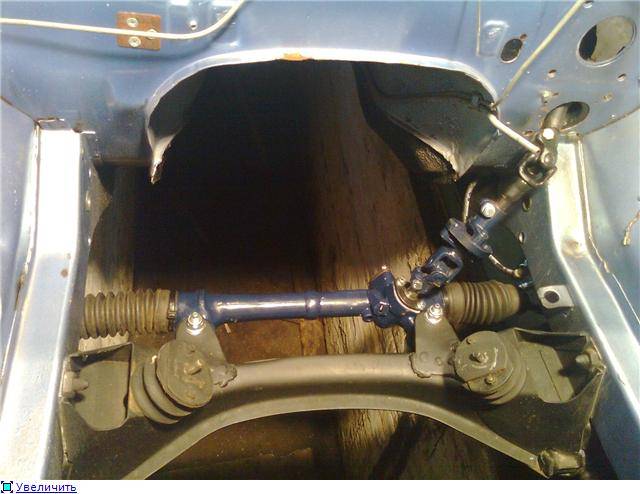

Реечное рулевое управление

Основная задача колонки — это передать вращательное движение, совершаемое рулем, на передние колеса. У всех автомобилей классической серии установлены практически идентичные механизмы. Так, для ВАЗ 2106 идеально подходит редуктор от ВАЗ 2101. Он крепится к кузову тремя болтами. В верхней его крышке находится болт, с помощью которого проводится регулировка рулевой колонки ВАЗ в случае появления большого люфта руля.

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

Если проводится регулировка рулевой колонки ВАЗ, то никаких лишних манипуляций совершать не нужно. Другое дело — замена рулевых тяг, которых на ВАЗ 2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается лишь замена наконечников.
