Ремонт рулевой рейки на ваз 2109 своими руками (видео)

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

Ремонтируете ли вы электрические рулевые рейки на мазда 6?

Добрый день. Да ремонтируем в течении одного дня.

В последнее время стал слышать стук в рулевой рейке. Это нормально? Можно самому как-то исправить?

Нет, такого быть не должно. По поводу самостоятельного ремонта таких важных механизмов – мы всегда против. Не только потому, что заинтересованы в предоставлении услуг, но и потому, что затем нам придется исправлять Ваши ошибки при самостоятельном ремонте, а это куда тяжелее. При стуках в рейке, для того, чтобы определить причину, нужно ее изначально полностью разобрать. Только зная, как должен быть устроен механизм, можно заметить его неисправность. Не каждый даже самый опытный водитель достаточно осведомлен во внутреннем строении рейки.

Руль стал плохо поворачиваться, больше нет плавности. Что это – износ деталей со временем или поломка рулевой рейки?

Дистанционную диагностику мы еще проводить не научились. Это может говорить как о первой озвученной Вами ситуации, так и сигнализировать о серьезной поломке. В автосервисе в случае временного износа Вам могут предложить проведение процедуры реставрации рейки. При этом механизм разбирается, а все устаревшие детали меняются на полностью новые. В случае необходимости ремонта мастер разберет рейку и решит, что и как менять или ремонтировать.

Как понять, что рулевую рейку нужно отремонтировать?

Так как с ее работой Вы контактируете непосредственно при вождении автомобиля, зафиксировать поломку не будет слишком трудно. Если не во время очередной диагностики, то во время управления автомобилем, Вы заметите шумы или стуки, люфты в рейке. Это служит прямым сигналом к визиту в автосервис.

Все рулевые рейки одинаковые?

Нет, в зависимости от устройства механизма рейки могут быть электрические, гидравлические и механические. В каждом отдельном случае мастер должен разобраться в механизме и провести процедуру ремонта в соответствии с его строением.

Что такое рулевая рейка, так ли она важна для автомобиля?

Да, это очень важный узел автомобиля. По научному он называется гидравлические усилитель руля, из самого термина уже понятно его предназначение. Рейка помогает Вам поворачивать руль

Она также является важной частью гидравлической системы. Теперь вторая часть ответа: как Вы думаете, сможете ли Вы нормально управлять Вашим автомобилем в том случае, если не сможете поворачивать и нормально тормозить? Вопрос о важности исправной рулевой рейки вставать даже не должен

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

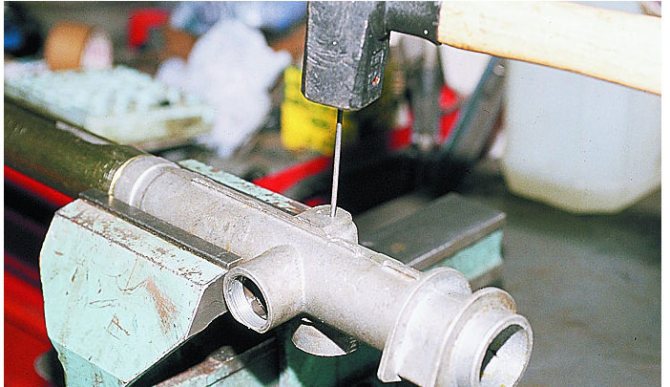

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Собирать все нужно в обратной последовательности. После этого необходимо выставить зазор между гайкой и упором – 0,12 мм.

Итак, самостоятельный ремонт рулевой рейки сэкономить вам немалую денежную сумму, так как вам понадобится для работы только ремкомплект и смазка.

Видео:

Как самостоятельно провести ремонт

Для ремонта своими руками вам потребуется приобрести специальный комплект из мелких комплектующих механизма, состоящий из: игольчатого и опорного подшипника, пластиковой втулки, прокладок, колец, рейки, кожуха и стяжек для пыльника. Существует два вида комплектов: для капитального и частичного ремонта. Лучше всего брать первый вариант, так как неизвестно что вам потребуется заменить в процессе разборки реечного механизма.

Ремонт проводится следующим образом:

1. Удалите с рейки торцевые колпачки, упоры и пыльник. Оценивайте состояние каждого снятого элемента. Те, что имеют повреждения, необходимо будет заменить.
2. Восьмигранником снимите резьбовые пробки, чтобы получить доступ к пружинам, стопорным кольцам и упорным втулкам.
3. Снимите подшипник и оцените его состояние. При малейших подозрениях на неисправность, стоит поставить новый.
4. Извлеките приводную шестерню и саму рейку.
5. Замените втулку приводного вала, установив новые резиновые части.
6. На втулке часто имеет еще одна резинка, которая защищает ее. Сначала установите эту запчасть в картер, а потом острым ножом срежьте лишнюю резинку.
7. Если у вас есть специальный съемник для игольчатого подшипника, то воспользуйтесь им. В противном случае вам потребуется взять дрель с установленным в ней сверлом диаметра 1.5 миллиметра. Сначала сделайте сверлом отверстие, которое ослабит торец подшипника, а потом выбейте его пробоем из картера.
8. Очистите картер от мусора и загрязнений. Металлическую стружку, оставшуюся после сверления, перемешайте с суперклеем и утрамбуйте в сделанном отверстии.
9. Смазкой Литол-24 тщательно обработайте все подвижные части рулевой рейки, в том числе и ШРУСы.
10. Выполните обратную сборку, устанавливая на рейку новые запасные части.

Преимущество самостоятельного ремонта в том, что вы сэкономите на нем деньги. Если вы не уверены в своих силах, лучше всего заменить узел целиком или обратиться в автосервис с хорошей репутацией.

Как часто необходимо регулировать части рулевой рейки

После проведенной замены или ремонта, за состоянием этого узла необходимо будет тщательно следить:

• через каждые 300 километров пробега нужно подтягивать крепежные элементы, так как они расшатываются от вибрации;
• через 1000 километров необходимо проверять состояние пыльников и при необходимости производить замену;
• каждый раз во время движения наблюдайте за рейкой, если вы заметили, что она издает посторонние звуки, то срочно отправляйтесь на ремонт.

Оценка состояния пыльников крайне важна так как, в зависимости от качества материала, они могут выйти из строя через 1 тысячу километров, а могут служить и более 10 тысяч.

Ремонт рулевой рейки нельзя назвать крайне сложным. Проблему может составить только снятие игольчатого подшипника. Все операции необходимо проводить крайне аккуратно, ведь в противном случае, вам придется через короткий промежуток времени менять рулевую рейку в сборе.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

• На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
• Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
• Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

• Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
• Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
• Затем зажимаем её в тиски либо в специальное приспособление для ремонта
• А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
• Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
• Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
• А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
• Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
• Такой же подход справедлив и к дефектовке подшипников
• В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
• Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
• Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
• Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
• Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
• Причем сумма счета, который, вам выставят, может сильно отличаться
• К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

• Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
• Начинают все с попытки отремонтировать имеющееся устройство
• Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
• Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
• Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
• Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
• А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
• Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
• На приобретение комплектующих тратится не много денег
• Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
• Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

Схема узла

Руководство по замене

Выполняя процедуру замены поэтапно, как описано ниже, вам удастся быстро и без проблем демонтировать старую и установить новую деталь. Для этого выполните следующие действия:

1. Установите машину на ровной площадке.
2. Задние колеса зафиксируйте, ручник затяните.
3. С помощью винтовой подставки и домкрата вывесите переднюю часть авто.
4. Снимите передние колеса.
5. Расшплинтуйте рейки.
6. Снимите пальцы с конусного соединения.
7. Открутите болты, с помощью которых крепятся рулевые тяги к рейке.
8. Открутите болт, который фиксирует рулевой кардан.
9. Демонтируйте рулевой механизм в сборе.
10. В новую рейку поместите смазку, оденьте пыльник и установите на автомобиль вместо демонтированной.

После установки выполните сборку всего узла. Закрутите болты. После того как монтаж выполнен, останется только проверить, насколько качественно осуществлено крепление рейки. Убедиться в надежном креплении вы сможете примерно после 300 км пробега. Если будут по-прежнему слышны посторонние звуки в области рейки, вероятно, это свидетельствует о необходимости подтянуть крепеж. После установки новая рейка, как правило, длительное время не нуждается в замене. В среднем эксплуатационный срок такой детали составляет 100 000 км пробега автомобиля. Поэтому часто менять ее в автомобиле ВАЗ-2114 точно не придется, если вы ездите аккуратно и внимательно объезжаете ямы на дорогах.

Чтобы увидеть, как осуществляется замена рейки, рекомендуется посмотреть обучающее видео.

Устройство рулевого механизма ВАЗ 2109.

1	наконечник рулевой тяги
2	шаровой шарнир наконечника
3	поворотный рычаг
4	контргайка
5	тяга
6	внутренние наконечники рулевых тяг
7	болты крепления рулевых тяг к рейке
8	внутренние наконечники рулевых тяг
9	скоба крепления рулевого механизма
10	опора рулевого механизма
11	защитный чехол
12	соединительная пластина
13	стопорная пластина
14	резинометаллический шарнир
15	демпфирующее кольцо
16	опорная втулка рейки
17	рейка
18	картер рулевого механизма
19	стяжной болт муфты
20	нижний фланец эластичной муфты
21	верхняя часть облицовочного кожуха
22	демпфер
23	рулевое колесо
24	шариковый подшипник
25	вал рулевого управления
26	нижняя часть облицовочного кожуха
27	кронштейн крепления вала рулевого управления
28	защитный колпачок
29	роликовый подшипник
30	приводная шестерня
31	шариковый подшипник
32	стопорное кольцо
33	защитная шайба
34	уплотнительное кольцо
35	гайка подшипника
36	пыльник
37	уплотнительное кольцо упора
38	стопорное кольцо гайки упора
39	упор рейки
40	пружина
41	гайка упора
42	палец шарового шарнира
43	защитный колпачок
44	вкладыш шарового пальца
A	метка на пыльнике
B	метка на картере рулевого механизма
C	поверхность шарового шарнира
D	поверхность поворотного рычага

Итак, ВАЗ 2109 имеет довольно простую рулевую рейку. Она состоит из ряда определенных элементов – это:

• зубчатая рейки с 2-мя резьбовыми отверстиями — для закрепления внутренних наконечных тяг,
• опорные кольца, предназначенные для обеспечения плавного скольжения,
• приводная шестеренка со шлицевым валом,
• механизм упора (регулирует нужный зазор зубчатой пары),
• картер, объединяющий все детали и закрепляющий эти детали к корпусу авто,
• некоторые элементы, предназначенные для защиты рассматриваемого узла от грязи и пыли.

Данную конструкционную схему необходимо обязательно изучить прежде, чем предпринимать какие-либо действия в отношении ремонта рейки.

Замена пыльника рулевой рейки ВАЗ 27.04.17

Процесс снятия пыльника без демонтажа рейки:

• избавьте карбюратор (инжектор) от воздушного фильтра;
• снимите резиновый патрубок, который расположен над рейкой, выполняющий функцию слива дождевой воды;
• открутите протектор рейки;
• избавьтесь от рулевых тяг;
• освободите хомут рейки от кузова;
• откусите инструментом стяжки чехла и снимите его;
• очистите поверхность рейки и смажьте ее ШРУСом или обычной графиткой;
• перед монтажом нового элемента его необходимо тщательно смазать, так как его средняя часть задействуется во время движения автомобиля;
• надев пыльник, убедитесь, что он легко скользит;
• вставьте тяги и наживите болты;
• зажмите хомуты на месте и стяжки на краях новой детали;
• выполните остальные манипуляции, которые производили для предоставления доступа к пыльнику в обратном порядке.

Выполнять работу нужно без балансировки, но если вы вращали руль, понадобится выставлять подвижную часть рейки в нужное положение.

Как часто необходимо регулировать части рулевой рейки

После проведенной замены или ремонта, за состоянием этого узла необходимо будет тщательно следить:

• через каждые 300 километров пробега нужно подтягивать крепежные элементы, так как они расшатываются от вибрации;
• через 1000 километров необходимо проверять состояние пыльников и при необходимости производить замену;
• каждый раз во время движения наблюдайте за рейкой, если вы заметили, что она издает посторонние звуки, то срочно отправляйтесь на ремонт.

Оценка состояния пыльников крайне важна так как, в зависимости от качества материала, они могут выйти из строя через 1 тысячу километров, а могут служить и более 10 тысяч.

Ремонт рулевой рейки нельзя назвать крайне сложным. Проблему может составить только снятие игольчатого подшипника. Все операции необходимо проводить крайне аккуратно, ведь в противном случае, вам придется через короткий промежуток времени менять рулевую рейку в сборе.

Подтягиваем рейку сами

Работу будем проводить из-под автомобиля, поэтому желательно использовать смотровую яму или эстакаду. Можно подтянуть гайку и из-под капота, но это крайне неудобно и займёт больше времени, проверено.

Устанавливаем автомобиль и фиксируем его ручником, на всякий случай подставим под задние колеса противооткаты. Дальше поступаем так:

1. Снимаем защиту двигателя.

Протягиваем переноску, чтобы было лучше видно.

Очищаем картер рулевого механизма от грязи как можно тщательнее.Находим регулировочную гайку.

Вот та самая гайка.

В редких случаях на гайке сохраняется заводской пластиковый стопор. Это говорит о том, что рейка либо менялась, либо с завода никто её не регулировал, что бывает крайне редко. Стопор удаляем тонкой плоской отвёрткой. Пластмассу не жалеем, поскольку заглушка одноразовая.

Так выглядит пластиковая заглушка.

Видим гайку, берём хитрый ключ на 17, вставляем его проворачиваем на 10-20 градусов, не больше.

Придется немного постараться, чтобы попасть ключом в гайку.

Контролируем люфт рулевого колеса и степень свободы рейки. Сначала пошатаем саму рейку, взявшись за тяги. Если есть заметный люфт, выбираем его, ещё немного подтянув гайку. Шатаем рулём, контролируем люфт.Совершаем пробную поездку. Рейка не должна издавать посторонних звуков при проезде неровностей, руль должен вращаться свободно и возвращаться в нейтральное положение после поворота самостоятельно.Если руль тугой и не возвращается, отпускаем на 5-7 градусов регулировочную гайку, если слишком свободный и наблюдаем люфт и постукивание, подтягиваем гайку.По окончании регулировки не пытаемся установить заводскую заглушку, а слегка заминаем резьбу на картере рейки тонким керном. При этом стараемся не повредить гайку.

Признаки поломки

Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.

Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.

Признак неисправности

Особенности

Увеличивается свободный ход руля

Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке

Шумит или стучит около рулевого узла

Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки

Туго вращается руль

Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит.

Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления. Схема узла

Схема узла

Конструкция и принцип работы

Чтобы было понятнее, следует вначале рассмотреть конструкцию и принцип действия рулевого механизма автомобилей ВАЗ.

Итак, весь рулевой механизм располагается в картере. Этот картер закреплен при помощи скоб к задней стенке моторного отсека. Для крепления картера на его концах одеты съемные упоры. Внутри же его установлена рейка с зубчатым сектором.

С правой стороны картера имеется специальный отлив, внутрь которого помещен вал с зубьями, то есть один край вала выполняет роль шестерни.

Своими зубьями вал входит в зацепление с зубчатым сектором рейки. Чтобы обеспечить должное зацепление в картер помещен подпружиненный упор, который поджимает рейку к шестерне.

На другом конце вала с зубьями сделаны шлицы, посредством которых он соединяется с валом рулевой колонки.

С левой стороны в картере имеется продолговатая прорезь. Через эту прорезь можно увидеть саму рейку.

С этой же стороны в рейке имеется два отверстия с резьбой для крепления рулевых тяг.

Посредством соединительной пластины и двух болтов к рейке крепятся рулевые тяги.

Чтобы снизить передачу колебаний от колес на рулевой механизм и далее на руль – в рулевые тяги со стороны их крепления к рейке установлены сайлентблоки.

Поскольку данный механизм «боится» пыли и грязи, ведь в результате ее попадания внутрь возможен износ зубчатого сектора и зубьев шестерни, прорезь картера закрыта резиновым пыльником, в котором проделаны отверстия под болты крепления.

Соединение зубчатого сектора с шестерней производится только с одной стороны, где путем упора исключается поперечный люфт рейки, а поскольку длина ее большая, то с другой стороны для предотвращения этого люфта используются пластиковые втулки.

Чтобы понять, как все работает, рассмотрим ситуацию с поворотом вправо.

Водитель начинает вращать руль, это вращательное движение полностью передается на вал шестерни механизма.

Шестерня начинает вращаться по часовой стрелке, а поскольку имеется зубчатое соединение ее с рейкой, то она заставляет смещаться рейку влево.

Рейка смещаясь, тянет рулевые тяги, поскольку она с ними соединена болтами.

Рулевые тяги, перемещаясь влево вместе с рейкой, посредством поворотных кулаков обеспечивают поворот колес.

Достоинства и недостатки сборки своими руками

На первый взгляд, ничего сложного в подобных работах нет:

Вы сможете сэкономить финансовые средства, приобретя только ремонтный комплект и смазку, стоимость которых вполне приемлема. А на сервисе придется платить за услуги мастера. А если еще и исполнитель будет не совсем честный, то детали могут быть установлены не совсем новые, что быстро вызовет необходимость второго ремонта. Но имеются и недостатки, способные повлиять на работу машины сразу или после непродолжительного эксплуатационного периода. Чтобы не допускать ошибок в работе, следует внимательно просмотреть видеоролик о том, как правильно ремонтировать рулевую рейку.

Ремонт рулевой рейки Ваз 2109

Всем известно, что в автомобиле все взаимосвязано. По этой причине и следует наблюдать за исправным состоянием его механизмов, периодически проводя осмотры и профилактику.

Не стоит категорично утверждать, что определенные детали более значимые. Но имеются узлы и детали, влияющие не только на управление и маневренные возможности машины но и на её безопасность.

Одним из них является рулевая рейка.

Как устраняется люфт

Вы – владелец машины ВАЗ 2109, и во время движения услышали ярко выраженные стуки, отдающие в колонку рулевого управления, можете быть однозначно уверены – рулевая рейка ваз 2109 ремонт требует безотлагательный.

Естественно, не всегда необходимо выполнять ремонтные работы капитального характера либо замену некоторых деталей. Если умеете подтянуть рейку, то спокойно сможете удалить постукивания без лишних хлопот и расходов.

Но это возможно только в той ситуации, когда шумы образовались в результате заводского либо эксплуатационного люфта самой рейки.

Для работы понадобится смотровая яма, чтобы отыскать гайку для регулировки и покрутить ее ключом на 17:

Комплект для ремонта

Ремонтируется рулевая рейка ваз 2109, ремкомплект для которой приобретается в магазине автозапчастей, своими силами. Комплектность может различаться.

Более упрощенный и недорогой вариант содержит в своем перечне шайбу, гайку, подшипник и фторопластовые втулки. Вторая по стоимости группа представлена таким же набором, но в него дополнительно включены вал и подшипники.

Самый дорогой вариант приобретается, если выполняется капитальный ремонт. В него входит и сама рейка.

Порядок разборки, видеоролик

Когда люфт устранили, но стуки не исчезли, придется выполнить переборку узла. Самостоятельно разобрать рейку можно без особых затруднений, следует только соблюдать последовательность всех действий. В результате вы должны будете получить следующее количество отдельных элементов:

Первым делом, демонтируется сама рейка и фиксируется в тиски. После этого демонтируются крепежные хомутики защитных колпачков, пыльника, опоры, располагающейся с правой стороны и распорного кольца:

Далее последовательно снимаются все остальные детали, выпрессовывается подшипник. Для этого мероприятия вам понадобится специальный ключ:

Особое внимание при этом уделяется подшипникам – они меняются на новые при возникновении малейшего сомнения в работоспособности.
Помните, что подтяжка рейки сложностей не вызывает, а вот разобрать или заменить рейку по силам не каждому водителю. Если вы не обладаете специальными навыками, как снять рейку, нет для этого свободного времени или возможностей, велика вероятность повредить крепление рулевой рейки ваз 2109 – обратитесь в авторемонтный сервис

Если вы не обладаете специальными навыками, как снять рейку, нет для этого свободного времени или возможностей, велика вероятность повредить крепление рулевой рейки ваз 2109 – обратитесь в авторемонтный сервис.

Но при этом будьте готовы к тому, что за оказанные услуги придется платить, и в каждом случае – разные суммы. Но если вы решили и все работы выполнить самостоятельно, рекомендуем приготовить следующие инструменты:

особый восьмигранник внутреннего типа на 24 мм, имеющий посередине отверстие на 18,5 мм;

• восьмигранный ключ на 17 мм;
• выжимной для шаровой опоры;
• съемник для подшипника;
• ключ для удаления игольчатого подшипника (если есть);
• острогубцы, чтобы удалить стопорные кольца с подшипника;
• слесарные тиски;
• смазка.

Все это существенно облегчит вам работу по ремонту рулевой рейки.

Достоинства и недостатки сборки своими руками

На первый взгляд, ничего сложного в подобных работах нет:

Вы сможете сэкономить финансовые средства, приобретя только ремонтный комплект и смазку, стоимость которых вполне приемлема. А на сервисе придется платить за услуги мастера.

А если еще и исполнитель будет не совсем честный, то детали могут быть установлены не совсем новые, что быстро вызовет необходимость второго ремонта.
Но имеются и недостатки, способные повлиять на работу машины сразу или после непродолжительного эксплуатационного периода.

Чтобы не допускать ошибок в работе, следует внимательно просмотреть видеоролик о том, как правильно ремонтировать рулевую рейку.
