Сайлентблоки шевроле нива. устройство и назначение. замена

Старые и новые сайлентблоки для Нива Шевроле

Верхний рычаг и сайлентблоки.

Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.

Разбитые сайлентблоки старой конструкции

Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.

После 2008 года

На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского завода «Тадем» и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.

Новые втулки на конвейер поставляет завод «Анвис Групп». И о новых артикулах: верхние сайлентблоки, взаимозаменяемые со старыми, получили номер 2101-2904040, новые нижние, усиленные — 2121 2904040.

Чем лучше полиуретановые сайлентблоки?

Полиуретановый сайлентблок.

Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.

Классический обычный сайлентблок

К примеру, амортизаторные втулки из него получаются довольно долговечными. Но сайлентблок в основном работает на скручивание, а артикуляция подвески внедорожника подразумевает большие углы поворота рычагов. И с этим лучше справляются резиновые детали, на бездорожье они отрабатывают мягче и дольше.

А чем они хуже?

Полиуретановые сайлентблоки в верхнем рычаге

Делаем вывод: для города, асфальтовых дорог, возможно, установка полиуретана имеет смысл. Если же Нива Шевроле используется в основном на бездорожье, нужно однозначно отдавать предпочтение резиновым деталям.

Назначение и конструкция

Детали изготавливаются в виде пары втулок с эластичной вставкой между ними.

В магазинах имеются сайлентблоки передних рычагов на Шеви Ниву двух типов. Первый характерен для моделей, выпущенных до 2008 года. Далее конструкция верхних резинометаллических шарниров не изменилась, а у нижних передних выросли внутренний и внешний диаметры на 2 и 7 мм соответственно. Это позволило вдвое увеличить ресурс деталей.

Важно: верхние сайлентблоки нового и старого образца на «Шниву» взаимозаменяемы с нижними от «классики»

При покупке нужно обращать внимание на диаметр нижних «нивовских» шарниров

Назначение и конструкция изделия

Основным назначением сайлентблока или простыми словами резинометаллического шарнира является соединение деталей подвески и гашение колебательных движений за счет резинового наполнения внутри изделия. Действительно полезное изделие, которое имеет самую простейшую конструкции. Представляет собой сайлентблок металлическую сдвоенную втулку с резиновым или полиуретановым заполнением внутри. Это заполнение и выполняет основную роль – гашение вибраций и колебаний. На фото ниже представлены сайлентблоки.

Устанавливаются данные детали преимущественно в передней подвески транспортного средства Нива Шевроле. С их помощью обеспечивается соединение рычагов передней подвески, а также стабилизатора поперечной устойчивости. Аналогичное соединение обеспечивается и в задней подвеске автомобиля, в коробке передач и двигателе.

Расположение верхнего сайлентблока

Когда необходима замена изделия?

Каждая деталь в автомобиле Нива Шевроле имеет свои эксплуатационные свойства. Приходит время, когда шарниры выходят из строя, и требуется их замена

Но прежде важно выяснить, когда же следует приступать к таким процедурам или, как определить неисправность сайлентблока

Для автомобилей, которые эксплуатируются в условиях качественного дорожного покрытия, срок службы сайлентблоков составляет 100 000 км. Но для внедорожника Нива Шевроле до этого времени придется сменить как минимум 3-4 раза эти шарниры. Но полагаться на пробег не следует, а можно определить необходимость замены изделий по следующим факторам:

• ухудшилось управление транспортным средством;
• при повороте руля ощущается заторможенность движения колес.
• на неровностях появляются стуки с передней части автомобиля.

Для удостоверения их неисправности можно обратиться на СТО, но здесь придется заплатить за диагностику, поэтому потребуется снять шарниры и определить их износ уже как говорится – на ощупь. Для этого необязательно их извлекать с автомобиля, а нужно лишь произвести визуальный осмотр на смотровой яме. Выяснив, что требуется замена передних шарниров, приступим к ее осуществлению своими руками.

Замена шарниров передних рычагов

Перед началом работ необходимо убедиться в наличии следующего инструмента:

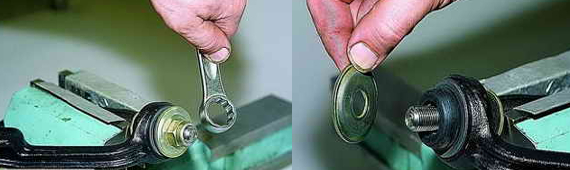

Откручиваем гайки и снимаем шайбы

• ключ на 22;
• специальный съемник для извлечения и монтажа новых шарниров;
• стандартный комплект инструментов.

Конечно же, не забываем перед началом работ приобрести новые сайлентблоки передних рычагов на Ниву Шевроле.

Приступаем к выполнению демонтажа старых шарниров верхних рычагов, после чего осуществляется их замена на новые:

Выпрессовка старых сайлентблоков передних рычагов Нива Шевроле

1. Автомобиль Нива Шевроле устанавливается на смотровой яме для удобства проведения работ.
2. Включаем ручной тормоз и устанавливаем под задние колеса упоры или башмаки.
3. Извлекается переднее колесо.
4. Отвинчиваются гайки крепления шаровой опоры, и осуществляется ее снятие.
5. Извлекается верхний рычаг подвески.
6. Используя гаечный ключ на 22 необходимо вывинтить гайки оси рычага.
7. После их вывинчивания необходимо их извлечь вместе с шайбами.
8. Далее необходимо использовать специальный съемник. Съемник имеет вид, как показано на фото ниже. С его помощью осуществляется снятие старого элемента.

Так выглядит съемник

После окончания установки с одной стороны, необходимо проделать такие же действия и с другой. Замена шарниров нижних рычагов на внедорожнике осуществляется аналогичным способом. Сборка переднего рычага осуществляется в последовательности обратной снятию. После установки колес, потребуется посетить СТО для проверки и регулировки развала-схождения колесной базы.

На данном этапе замена сайлентблоков окончена. Как видно, сложного ничего в этом нет, потребуется только несколько часов свободного времени и автомобиль будет практически как новый.

Что ставим

Мы перепробовали много вариантов от разных производителей. И с резиной и с полиуретаном. Остановились на штатном поставщике автоТАЗа, ПАО «Балаковорезинотехника», торговая марка ТАДЕМ. Будьте очень внимательны, поскольку как мы поняли, из нашей практики, в славном городе Балаково, существует очень много фирм связанных с резинами, шлангами и манжетами. У всех в названиях фигурирует и «Балаково», и «резина», и все что хочешь. И то, что продается на рынках и в магазинах совершенно честно называется «балаковскими сайлентблоками», по факту рождения. Но вот качество оставляет желать лучшего. В моем родном Питере в оптовой конторе по продаже «паленки», есть в наличии «китайские балаковские сайлентблоки» подвески, по очень смешной цене. Когда нет в наличии СБЛ «Тадем», можно поставить Димитровградские. Обычно именно они лежат в сине-белых коробочках лада-имидж. Ничего достойного по качеству и ресурсу, от других производителей нам не попадалось.

Замена нижних сайлентблоков

Резинометаллические шарниры передней подвески имеют ресурс не более 80-100 тыс. км. В зависимости от условий эксплуатации срок жизни до замены сайлентблоков на ниве 2121 и Урбан сокращается в разы. Провести диагностику следует при следующих симптомах:

• Потеря прямолинейности движения, «уход» автомобиля в сторону при постоянной скорости или торможении; Самопроизвольное изменение углов установки колес, неравномерный износ резины; Наличие гулких звуков, дребезжания при отработке неровностей; Раскачка кузова ВАЗ 21214; Появление трещин, задиров, разрывов на резиновых и металлических элементах конструкции.

Отсутствие своевременного внимания к проблеме приводит к повреждению смежных деталей подвески, ухудшению управляемости и безопасности вождения.

Открутите болты колесных дисков, снимите колесо, предварительно установив надежную опору.

Освободите болтовое соединение верхней шаровой опоры (3 шт), после чего отведите деталь вверх

Внимание, недостаточно разгруженный элемент может стать причиной травмы

Демонтируйте верхний рычаг в сборе, используя 2 ключа на 19. При закисании воспользуйтесь WD-40.

Установите элемент в тиски, отверните 22 мм гайки с торцов, снимите упорную шайбу.

Вооружившись съемником, выпрессуйте сайлент-блок.

В отсутствии специализированного приспособления допустимо использование зубила. В этом случае при помощи молотка подденьте кромки и извлеките шарниры.

Закрепите рычаг, вставьте комплектную ось, зафиксируйте установленный резинометаллический шарнир гайкой. Установите на свое место оставшийся сайлентблок, а также 160 мм отрезок трубки (оправку) между ними.

Приложите чашку съемника к свободному торцу.

Закрутите гайки до полной установки элементов в первоначальное положение.

Во втором случае положив проушину на опору, забейте сайлент-блок трубой подходящего размера или инструментальной головкой.

Второй этап с помощью подручных средств.

Установив деталь на машину, опустите автомобиль таким образом, чтобы полностью нагрузить конструкцию. Затяните гайки до конца.

Помимо вывешивания автомобиля, снятия колеса, отсоединения от нижней шаровой опоры, демонтируйте амортизатор из нижнего крепления к чашке пружины.

Опустив рычаг, выдерните пружину.

Зафиксировав ось рычага 19 мм ключом, отверните 24 мм гайку и снимите шайбу.

Удалите упорные шайбы.

Выньте нижний рычаг, убирать чашку пружины не следует.

Используя съемник либо тяжелый молоток, выпресуйте сайлент-блок.

Замена сайлентблоков передних и задних рычагов на новые производится в аналогично процессу разборки. Для запрессовки используйте съемник или инструментальную головку.

Окончательную затяжку и регулировку проведите на машине, вставшей на колеса. По окончании процесса не забудьте посетить стенд для регулировки параметров «развала-схождения».

Chevrolet Niva GLC › Logbook › Сравнение обычных сайлентблоков и Сэви-экстрим

После неудачной установки сайлентблоков Сэви-экстрим на правой стороне, прикупил новую ось верхнего рычага (200р) и два обычных сайлента (по 100р, оказывается их поштучно можно купить).Для начала поменял на нижнем рычаге, тут проблем не было

Даже особо фотать не стал

Затем перешел к верхнему рычагу на левой стороне

Состояние дальнего сайлента точно такое же, как и на правой стороне (где выхлоп), так что перепады температур не особо влияли

Сайленты, ближе к передку меньше изнашиваются с обоих сторон

Что же будем ставить? Есть два верхних сайлента обычных, и два Сэви-экстрим.Берем их в руки, и с ужасом замечаем, что они разной длины!

Какого хрена у Сэви-экстрим внутренняя втулка длиньше? Теперь понятно, почему у меня в прошлый раз сайленты до конца не могли запрессоваться… Оказывается не нужно было шайбы ставить между осью и сайлентом. Разница в длине сайлентов как раз совпадает с толщиной шайбы 2.5 мм

Вот, смотрите, сверху ось с шайбами и обычными сайлентами. А снизу, без шайб с Сэви-экстрим!

Итак, запрессовываем на левый рычаг обычные сайленты с шайбами

Вот такая красота

Снимаю рычаг с правой стороны с испорченной осью и ставлю новую ось и сайленты Сэви-экстрим без шайб.Пользовался головкой на 32 из набора Force. Жаль не было головки чуть побольше. Она с трудом залазила на резинку Сэви-экстрим и постоянно пружинила. Пришлось забивать долго. А на обычном сайленте резинка не такая широкая, и головка на 32 в самый раз подходит.

Кстати, сначала попробовал двумя съемниками запрессовать. Нихрена не вышло, побоялся опять резьбу испортить.

Правила лифтинга

Увеличение клиренса — трудоемкая процедура. Она требует специальных навыков и инструмента. Поэтому лифтинг, как правило, выполняется на СТО. Однако при наличии умений можно установить лифт-комплект своими руками

При этом необходимо уделить внимание следующим моментам:

• Лифтинг требует комплексного подхода. Одновременно с увеличением клиренса нужно менять амортизаторы и реактивные тяги. Иначе лифт подвески сделает машину непригодной к эксплуатации.
• Справа в задней части кузова находится бензобак с трубками вентиляции. Это нужно учитывать, если кроме лифтинга вы решите увеличить колесные арки.
• При сильном изменении клиренса следует установить удлиненный тормозной шланг и отрегулировать отбойники. Также придется перенастроить работу регулятора давления в заднем тормозном контуре.

Установка колес с большим внешним радиусом. В этом случае мастера сталкиваются с ограничением — слишком большие шины не помещаются в колесные арки. Приходится расширять их или выносить колесо за пределы авто, устанавливая удлиненные ступицы.

Монтаж проставок. Данный метод позволяет слегка приподнять кузов и не требует больших трудозатрат.

Установка увеличенных пружин. Этот способ дороже, но позволяет добиться большей высоты подъема кузова.

Установка колесных редукторов на заднюю ось. Эти детали позволяют опустить ступицы вниз и увеличить расстояние от моста до земли.

Смещение вниз передней балки. Для этого придется приварить специальные крепления на лонжероны и установить удлиненные рычаги.

Chevrolet Niva V6 нет,но хотелось бы… › Logbook › Замена сайлентблоков нижних рычагов

Провозился с неделю пока менял. В сервисе напугали что у меня рычаг гнутый и втулка на балке ушла после столкновения с чем-то, сказали балку надо менять и рычаг левый, все вместе с заменой выходило 38500 р. Вот и решил сам поковырять. Полез значит, разобрал все, промерил все штангенциркулем, все хорошо оказалось. Один день делал одну сторону у кореша в гараже. Ну а другую на подъемнике в другом гараже. Как собрал полез технологические отверстия смотреть по которым балка крепится-тоже все ОК оказалось. После того как все собрал, промерил по дыркам заводским рулеткой расстояния от них, до рычагов и тоже оказалось все ровно. На левой стороне где шайбы обварены были, был погнут болт. Купил новый, поставил и теперь вот такая красота. На удивление все легко разобралось. Готовился уж к худшему, что греть надо будет, болгаркой пилить.

Процесс замены:

Снимать нижний рычаг можно не разбирая всего остального.

-Домкратим машину,-Снимаем защиту картера и проверяем воротком вращаются ли оси рычагов.-Снимаем колесо.-Стягиваем пружину стяжками чтоб не стрельнуло.-Подкладываем под рычаг бревно, опускаем машину рычагом на бревно.-Ослабляем длинный болт на котором рычаг держится путем откручивания гайки.-Откручиваем скобу стабилизатора, если сломаются шпильки-высверливаем отверстия под болты.-Откручиваем 3 болта нижней шаровой, сдергиваем ее с нижнего рычага и кладем ее поверх вилки нижнего рычага.-Снова домкратим машину.-Аккуратненько отводим нижний рычаг вниз и вытаскиваем пружину.

Половина дела сделано.

Для выпрессовывания старых сайлентов использовал обычный вазовский съемник и вороток длинный. Старые сайленты вышли хорошо, а вот один из новых пошел с перекосом и до конца не дошел. Пришлось выкинуть его и купить комплект других сайлентов и перепресовать. Теперь у меня на одной стороне стоят сайленты АМТ, на второй ДААЗ) Ну по размерам одно и тоже, резина только может быть разная.Ну не суть. Собираем все в обратной последовательности.При сборке, сайлентблоки закручивать до конца нужно только когда подвеска будет под нагрузкой. Опускаете после сборки автомобиль на бревна обоими рычагами и только тогда закручиваете. Со всей дури закручивать не надо. Спустя какое-то время подвеска сядет и тогда чуточку еще подтяните.

Про регулировочные шайбы.

Шайбами мы регулируем смещение нижнего рычага вперед — назад относительно кузова. Можно колеса сдвинуть ближе к задней оси на 1-2 см, а можно сдвинуть дальше. При сборке берите штангенциркуль и рулетку и отмеряйте чтобы не получилось так, что одно колесо дальше второго. Тонкими шайбами можно подгонять рычаг вплоть до 0.05мм ну это уже на ваше усмотрение. Можно использовать только обычные 0.25мм, в любом строительном магазине продаются.

Устройство и назначение сайлентблока

При движении автомобиля по дороге, а особенно при движении его по неровностям, подвеска принимает на себя огромные нагрузки. При этом некоторые узлы подвески должны оставаться подвижными

Речь идет о рычагах, причем не важно, многорычажная ли подвеска или система MacPherson

Когда рычаг вращается относительно точки опоры, мы говорим о шарнирном соединении. Но рычаг подвески автомобиля испытывает на себе осевые, радиальные и угловые нагрузки. При этом все колебания необходимо гасить, а не передавать на кузов. В таких случаях роль шарнира выполняет сайлентблок. Принцип устройства всех сайлентблоков одинаковый. Различаются они лишь формой или размером. Он представлен двумя концентрическими втулками, между которыми находится резиновая(полеуритановая) вставка. Резина относительно втулок неподвижно закреплена, и вибрировать она может только за счет собственной упругости.

Таким образом, сайлентблок дает возможность не просто шарнирного, а упругого соединения рычага и оси. Они бывают нескольких видов. Некоторые из них не имеют внешней обоймы. Резиновое изделие запрессовывается в проушину рычага (под рычагом мы здесь понимаем любое вращающееся тело), но принцип его работы при этом не изменяется.

Что делать, когда деталь прикипела?

Первые признаки неприятностей можно обнаружить заблаговременно. Для этого следует открутить гайку крепления оси ключом на 24 мм, а затем с помощью головки с воротком попытаться провернуть болт. Если это не удается сделать даже с удлиненным рычагом воротка, то готовьтесь к долгому труду — ось явно прикипела. В некоторых, особенно запущенных случаях прикипевший болт даже не дает высвободить и вытащить пружину.

Есть несколько способов решения проблемы, но ни один из них не является легким и потребует от 1 до 5 часов в зависимости от степени закисания оси. Бывалые владельцы Нивы 2121 практикуют следующий метод демонтажа детали:

• С помощью угловой шлифовальной машины отрезать ось с обеих сторон таким образом, чтобы освободить нижний рычаг и удалить его.
• Газовой горелкой либо паяльной лампой хорошо подогреть часть передней балки со втулкой.
• Попытаться сдвинуть ось с места сильными ударами молотка. Если это удалось сделать, но торец отрезанного болта расплющился, то надо его снова подрезать и выбить деталь окончательно.
• Если болт не двигается, необходимо повторить циклы нагрева-остывания несколько раз. К отрезанной части оси можно приварить лом, за который попытаться ее провернуть во время прогрева.

Описанная процедура обычно занимает 1-2 часа. Если по истечении этого времени вам не удалось сдвинуть или провернуть стальной стержень, надо переходить к кардинальным способам:

1. высверливание болта из втулки ручной дрелью;
2. полная разборка ходовой части и снятие передней балки.

Демонтированную балку надо отвезти на ближайший автосервис, где выдавят стержень прессом либо высверлят его на станке.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Cколько должен выдавать генератор на ВАЗ

Какое масло заливать в двигатель ВАЗ 2115

Какой аккумулятор поставить на ваз 2107

Ваз 2114 где находится стартер на

Высокие обороты двигателя на холостом ходу ваз 2109 инжектор

Установка здт на ваз 2107, инструкция для ВАЗ 2101 -2107

Прокачка тормозов на ваз 2109 -2115, схема тормозной системы автомобиля

Как поменять прокладку клапанной крышки на ваз 2114

Сайлентблоки и втулки Лада Нива 4х4

Комплект полиуретана на заднюю подвеску Лада 4х4, Шевроле Нива

Комплект полиуретана на переднюю подвеску Лада Нива 4х4

Втулки реактивной тяги СЭВИ Экстрим на ВАЗ 2101-2107, Лада Нива 4х4, Шевроле Нива

Втулки заднего амортизатора (бублики) на ВАЗ 2101-2115, Лада Приора, Калина, Нива 4х4, Шевроле Нива

Сайлентблоки верхнего рычага Лада 4х4, Шевроле Нива

Комплект сайлентблоков и втулок красный полиуретан cs20 drive на Лада Нива 2121

Втулки штанги стабилизатора центральные на Лада Нива 4х4

Подушки поперечного стабилизатора sevi expert на Лада Нива 4х4

Подушки заднего амортизатора cs20 comfort на ВАЗ 2101-2115, Лада Калина, Приора, Гранта, Нива 2121, Шевроле Нива

Верхние подушки амортизатора fox на ВАЗ 2101-2115, Лада Калина, Калина 2, Приора, Гранта, Нива 2121, Шевроле Нива, Датсун

Сайлентблоки рычагов передней подвески СЭВИ Эксперт на Лада Нива 4х4

Втулки штанги стабилизатора концевые на Лада Нива 4х4

Сайлентблоки нижнего рычага Лада Нива 2121, 21213, Шевроле Нива до рестайлинга

Комплект втулок реактивных штанг желтый полиуретан cs20 comfort на ВАЗ 2101-2107, Лада Нива 2121, Шевроле Нива

Шарниры и подушки переднего амортизатора sevi extreme на ВАЗ 2101-2107, Лада Нива 4х4, Шевроле Нива

Сайлентблоки нижних рычагов передней подвески СЭВИ Эксперт на Лада 4х4, Шевроле Нива

Сайлентблок амортизатора переднего на ВАЗ 2101-2107, Лада Нива 4х4

Втулки реактивной тяги малые на ВАЗ 2101-2107, Лада 4х4, Шевроле Нива

Сайлентблок нижнего рычага ss20 желтый на Лада Нива 4х4 (4 шт)

Подушки крепления амортизатора sevi expert на ВАЗ 2101-2115, Лада Калина, Калина 2, Приора, Гранта, Нива 4х4, Шевроле Нива

Шарниры рычагов передней подвески 4 4 «БЗАК» для Лада 4х4 (Нива)

Втулки амортизатора заднего желтый полиуретан cs20 comfort на ВАЗ 2101-2107, Лада Нива 2121, Шевроле Нива

Подушки поперечного стабилизатора красный полиуретан cs20 drive на Лада Нива 2121

Сайлентблоки нижнего рычага Лада Нива 21214, Урбан, Шевроле Нива после рестайлинга

Втулки амортизатора заднего красный полиуретан cs20 drive на ВАЗ 2101-2107, Лада Нива 2121, Шевроле Нива

Втулка заднего амортизатора комплект Форвард Автозапчасть на ВАЗ 2101-2107, Лада Нива 4х4

Подушка штанги переднего стабилизатора поперечной устойчивости центральная БРТ на Лада Нива 4х4

Кольцо уплотнительное резервуара амортизатора задней подвески на ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада Нива 4х4

Комплект втулок реактивных штанг красный полиуретан cs20 comfort на ВАЗ 2101-2107, Лада Нива 2121, Шевроле Нива

Комплект втулок реактивных штанг sevi expert на ВАЗ 2101-2107, Лада Нива 4х4

Сайлентблок амортизатора переднего ss20 на ВАЗ 2101-2107, Лада Нива 2121, Шевроле Нива

Шарнир нижнего рычага передней подвески на Лада Нива 4х4 3д. Урбан

Подушка штанги переднего стабилизатора поперечной устойчивости (боковая) на Лада Нива 4х4

Подушки поперечного стабилизатора желтый полиуретан cs20 comfort на Лада Нива 2121

Шарнир поперечной штанги sevi extreme на ВАЗ 2101-2107, Лада Нива 4х4, Шевроле Нива

Шарниры нижнего рычага передней подвески sevi expert на Лада Нива 4х4, Шевроле Нива

Шарнир продольной штанги нижний БРТ на Лада Нива 4х4 Урбан

Сайлентблоки нижнего рычага Балаково на Лада Нива 4х4

Особенности установки.

На данном этапе и происходит основная часть волшебства, творимая папуас-сервисом. В сказке жаба превращалась в принцессу, тут наоборот. Превращение принцессы в жабу, мерзкую и противную.

• Сайлентблоки подвески нужно затягивать на стоящей, на земле машине. Или поставить машину на землю, замерить расстояние от колеса до точки на крыле. Снова поднять машинку на подъемнике и затянуть СБЛ по этому расстоянию. Если вы увидели, что вам затягивают сайлентблоки подвески на подъемнике, без промера, бегите оттуда. Ресурс любого лучшего по качеству СБЛ будет в таком случае исчисляться несколькими сотнями километров.
• Автовазом предусмотрено совершенно определенное усилие затяжки гайки нижней оси. Причем в сервисной методичке Фиата, отдельно написано, что это надо делать динамометрическим ключом. Усилие затяжки было указано 17-18 кг. В более современных мануалах указано более демократическое усилие 105-170 Ньютонов, или 10-17кг. Для обеспечения данного усилия нужен метровый вороток. Поэтому когда в руках у слесаря два гаечных ключика или что еще веселее трещетка, то …..поищите другой сервис.

Как заменить сайлентблоки Нивы Шевроле

Watch this video on YouTube

Самостоятельная замена является достаточно трудоемким занятием. Даже если в описании все так просто, то в реалии придется потратить свое время. Сложность заключается в том, что зачастую трудно извлечь болты крепления рычага. К тому же запрессовка и выпрессовка сайлентблоков должна проводиться с помощью специальных устройств. В остальном алгоритм можно представить в виде пошаговой инструкции.

Вывешивается одна сторона автомобиля на домкрате, а колесо снимается.

Вторым домкратом сжимается пружина. Для этого необходимо подставить домкрат под нижнюю чашку и начинать поднимать автомобиль.

Устанавливаются пружинные стяжки.

Нижний рычаг опускается, и крепление стабилизатора снимается.

Откручивается нижняя часть амортизатора.

Откручивается нижняя шаровая опора. Если гайка не поддаётся сразу, используйте WD-шку.

Снимается пружина, и откручивается гайка нижнего рычага.

Снимается болт рычага (необходимо запомнить количество шайб и как они стояли).

Выпрессовываются старые и запрессовываются новые сайлентблоки. Для этого можно использовать пресс или специальное приспособление.

Место, куда будет запрессована внешняя втулка, обрабатывается наждачной бумагой и смазывается литолом.

Устанавливается нижний рычаг.

Снятие верхнего рычага является продолжением всех работ, поэтому пружина не устанавливается. Откручивается верхняя шаровая опора. Предварительно очистите резьбы щеткой по металлу и обработайте WD-шкой.

При этом ступицу следует подвязать проволокой, иначе повредится тормозной шланг.

Откручивается гайки верхнего рычага.

Снимается рычаг

Обратите внимание на регулировочные шайбы. Ни в коем случае не убирайте их

Выпрессовываются и запрессовываются сайлентблоки.

Watch this video on YouTube

После запрессовки сайлентблоков выполняется сборка подвески

После сборки необходимо посетить автомастерскую для выполнения работ по развал-схождению. Иначе придется часто менять резину.

Замена

Для выполнения работ вам понадобится гараж с ямой, а также стандартный набор инструментов.

Необходимые инструменты и материалы

Прежде всего, нужно запастись новыми сайлентблоками. Также рекомендуется купить болты и гайки крепления рычагов, чтобы не использовать старые.

Из материалов и инструмента понадобится:

• средство WD-40;
• воротки на ½” и 1/4″;
• рожковые ключи и головки с 13 по 24;
• крепкий вороток и труба, чтобы увеличить момент кручения;
• домкрат бутылочного типа;
• съемник;
• зубило;
• молоток.

Порядок проведения замены

Работа выполняется последовательно для правых и левых передних рычагов в следующем порядке:

1. Поднять авто на домкрате и снять колесо. 2. Установить опору под нижний рычаг; 3. Поднять нижний рычаг домкратом или немного опустить автомобиль, чтобы нагрузить подвеску; 4. Отвернуть гайки болтов, которыми шаровый шарнир крепится к верхнему рычагу (3шт) 5. Отвернуть гайки болтов, которыми ось верхнего рычага крепится к кронштейну поперечины передней подвески 6

Снять рычаг, и обязательно нужно обратить внимание на регулировочные шайбы, установленные на болтах крепления оси, запомнить их расположение и количество; 7. Отвернуть гайки крепления оси верхнего рычага; 8

Далее снять с оси гайки и шайбы;

9. Выпрессовать старые сайлентблоки из проушин рычага с помощью специального съемника; 10. Запрессовать новые сайлент-блоки

Сборка узла выполняется в последовательности, обратной разборке.

Замена

Для выполнения работ вам понадобится гараж с ямой, а также стандартный набор инструментов.

Необходимые инструменты и материалы

Прежде всего, нужно запастись новыми сайлентблоками. Также рекомендуется купить болты и гайки крепления рычагов, чтобы не использовать старые.

Из материалов и инструмента понадобится:

• средство WD-40;
• воротки на ½” и 1/4″;
• рожковые ключи и головки с 13 по 24;
• крепкий вороток и труба, чтобы увеличить момент кручения;
• домкрат бутылочного типа;
• съемник;
• зубило;
• молоток.

Порядок проведения замены

Работа выполняется последовательно для правых и левых передних рычагов в следующем порядке:

1. Поднять авто на домкрате и снять колесо. 2. Установить опору под нижний рычаг; 3. Поднять нижний рычаг домкратом или немного опустить автомобиль, чтобы нагрузить подвеску; 4. Отвернуть гайки болтов, которыми шаровый шарнир крепится к верхнему рычагу (3шт)

9. Выпрессовать старые сайлентблоки из проушин рычага с помощью специального съемника;

Сборка узла выполняется в последовательности, обратной разборке.

Меняем сайлентблоки на Шевроле Нива своими руками

С выбором сайлентблоков разобрались, теперь по процедуре замены. Работа хлопотная и длительная, но выполнив её своими руками, мы сэкономим как минимум 4–5 тысяч рублей. Именно такая цена замены сайлентблоков у специалистов.

>

Скорее всего Вам понадобится болгарка.

Если выполнить все правильно и соблюдать рекомендации, можно справиться и самому.

Для выпрессовки и запрессовки сайлентблоков желательно иметь специальный съёмник.

Стоит он недорого и в арсенале каждого нивовода такая штука должна быть. На СТО втулки меняют с помощью пресса, а некоторые умудряются обойтись кувалдой и трубой подходящего диаметра. Тем не менее для замены нижних сайлентблоков пригодится ещё две стяжки для пружин и дополнительный домкрат.

Точный алгоритм верхний рычаг

Процесс работы проходит следующим образом:

1. Устанавливаем автомобиль на смотровую яму или на эстакаду, так будет удобнее добираться до деталей подвески. Включаем первую передачу, устанавливаем упоры под задние колёса.
2. Срываем гайки крепления колеса, вывешиваем передок на домкрате.

   Сняли колесо.

3. Снимаем колесо и устанавливаем второй домкрат под нижний рычаг. Максимально высоко поднимаем его, чтобы пружина максимально сжалась.

   Используем домкрат как рычаг

4. Аккуратно устанавливаем две стяжки на пружину диаметрально противоположно. Проверяем крепление зацепов стяжки и поджимаем пружину ещё не 10–15 мм.

   Используем стяжки для пружин.

5. Опускаем дополнительный домкрат (вместе с ним опустится и нижний рычаг) чтобы снять напряжение со стабилизатора поперечной устойчивости.
6. Раскручиваем гайки крепления хомута стабилизатора и освобождаем от него рычаг.
7. Откручиваем болт крепления амортизатора и вынимаем его из проушины.

   Тут может пригодится болгарка.

8. Откручиваем три гайки крепления шаровой опоры.

   Снимаем шаровую.

9. Убираем дополнительный домкрат и вынимаем пружину.
10. Откручиваем гайку оси нижнего рычага, выбиваем проставкой ось, запоминая количество и расположение регулировочных шайб и снимаем рычаг.

    Старый сайлентблок. Готовься к бою!

11. Выпрессовываем старые сайлентблоки из рычага. Если не получается, их можно просто выжечь газовой горелкой или паяльной лампой.

    Если сайлентблок не выпрессовывается, то можно его выжечь. Стандартное решение.

12. Тщательно очищаем посадочные места рычага и запрессовываем новые сайлентблоки, предварительно смазав и рычаг, и сайлентблок графитовой смазкой, Мовилем или Литолом.

    Запрессовываем новые сайлентблоки.

13. Устанавливаем нижний рычаг в обратной последовательности, не забыв про пакет регулировочных шайб.

Снятие верхнего рычага

Верхний рычаг снимается ещё проще — нужно открутить два болта крепления оси и три болта крепления рычага к шаровой опоре.

При этом, если нижний рычаг ещё не собран, нужно подвязать переднюю ступицу с суппортом к кузову, чтобы не повредить тормозной шланг.

Верхние сайлентблоки запрессовываются аналогично нижним

Верхние сайлентблоки выпрессовываются и запрессовываются по такой же технологии, как и нижние, крайне желательно применение съёмника, чтобы не искать приключений на свои сайлентблоки.

Какие лучше выбрать?

Увеличенные нижние шарниры не подходят к рычагам и осям передней подвески автомобилей, выпущенных до 2008 года. Поэтому выбирать можно лишь тип вставки — классическая (резина) или новая (полиуретан).

Преимущества и недостатки полиуретановых сайлентблоков

положительные моменты:

• полиуретан медленнее стирается;
• материал не рассыхается при нагреве;
• полимер не теряет свои свойства под воздействием моторного масла и другой агрессивной химии.

Однако полиуретановые сайлентблоки на «Шевроле Нива» имеют заметные недостатки:

• нагрузки на скручивание, возникающие в узле, быстро разрушают материал (чтобы это не происходило, в шарнирах нового образца применяется более толстый слой полиуретана);
• полиуретановые сайлентблоки стоят значительно дороже резиновых (до 5 раз);
• низкая морозоустойчивость — при морозе ниже -20 градусов материал становится твердым и часто рвется при скручивании.

Поэтому невозможно однозначно сказать какие шарниры лучше подойдут вашему авто. Все зависит от условий эксплуатации и конструкции крепления нижних передних рычагов.

Mitsubishi MB633820 на «Шниву»

Производитель с мировым именем сумел учесть физические особенности полимера и представил на рынок морозостойкие детали, поэтому MB633820 — лучший сайлентблок для тех, кто не жалеет средств на комфорт и безопасность передвижения.
