Замена сайлентблоков передних рычагов ваз 2107, 2106, 2105
Содержание:
- Сайлентблоки ВАЗ 2106
- Замена передних пружин
- Что такое сайлентблоки
- Когда требуется замена сайлентблоков
- Ремонт нижнего рычага
- Меняем верхние сайлентблоки
- Замена сайлентблоков 2107
- Замена сайлентблоков верхнего рычага
- Резина или полиуретан?
- Неисправности передней подвески ВАЗ 2101
- Признаки неисправности рычагов и сайлентблоков
- Замена нижнего рычага передней подвески Ваз 2107
- Подготовительный этап
- Инструмент для замены нижнего сайлентблока
- Неисправности реактивных тяг и возможные последствия
Сайлентблоки ВАЗ 2106
На сайлентблоки подвесок автомобиля постоянно возлагаются довольно высокие нагрузки, особенно на дорогах с плохим покрытием. Такие условия значительно сокращают ресурс этих деталей, в результате чего они выходят из строя и нуждаются в замене. Поскольку от состояния сайлентблоков зависит управляемость автомобиля, нужно знать не только о том, как выявить неисправность, но и как заменить эти составляющие подвески.
Что это такое
Сайлентблок представляет собой резинометаллическое изделие, конструктивно выполненное из двух железных втулок с резиновой вставкой между ними. Посредством этих деталей соединяются компоненты подвески автомобиля, а благодаря резиновой части гасятся колебания, передающиеся от одного элемента подвески к другому.
Посредством сайлентблоков соединяются элементы подвески и гасятся колебания
Где установлены
На ВАЗ 2106 сайлентблоки запрессованы в рычагах передней подвески, а также в реактивных тягах заднего моста, соединяя его с кузовом. За состоянием этих элементов нужно периодически следить, а в случае их повреждения — своевременно производить ремонт.

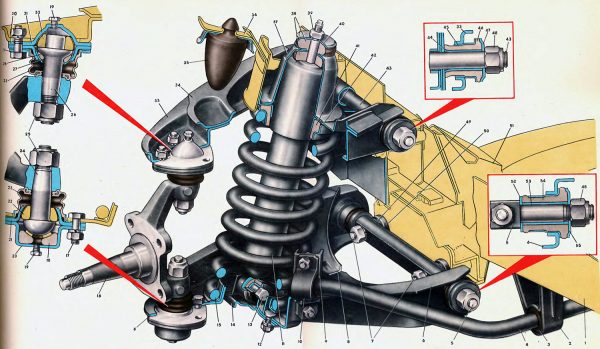

Передняя подвеска классических «Жигулей» состоит из следующих деталей: 1. Лонжерон. 2. Кронштейн стабилизатора. 3. Резиновая подушка. 4. Штанга стабилизатора. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Шпилька. 8. Усилитель нижнего рычага. 9. Кронштейн стабилизатора. 10. Хомут стабилизатора. 11. Амортизатор. 12. Болт кронштейна. 13. Болт амортизатора. 14. Кронштейн амортизатора. 15. Пружина подвески. 16. Поворотный кулак. 17. Болт шаровой опоры. 18. Упругий вкладыш. 19. Пробка. 20. Обойма вкладыша. 21. Корпус подшипника. 22. Подшипник шаровых опор. 23. Защитный чехол. 24. Нижний шаровой палец. 25. Самоконтрящаяся гайка. 26. Палец. 27. Сферическая шайба. 28. Упругий вкладыш. 29. Прижимное кольцо. 30. Обойма вкладыша. 31. Корпус подшипника. 32. Подшипник. 33. Верхний рычаг подвески. 34. Усилитель верхнего рычага. 35. Буфер хода сжатия. 36. Кронштейн буфера. 37. Колпак опоры. 38. Резиновая подушка. 39. Гайка. 40. Тарельчатая шайба. 41. Резиновая прокладка. 42. Опорная чашка пружины. 43. Ось верхнего рычага. 44. Внутренняя втулка шарнира. 45. Наружная втулка шарнира. 46. Резиновая втулка шарнира. 47. Упорная шайба. 48. Самоконтрящаяся гайка. 49. Регулировочная шайба 0,5 мм 50. Дистанционная шайба 3 мм. 51. Поперечина. 52. Внутренняя шайба. 53. Внутренняя втулка. 54. Резиновая втулка. 55. Наружная упорная шайба
Какие бывают
На ВАЗовкой «шестёрке» и других моделях «Жигулей» с завода ставились сайлентблоки из резины. Однако вместо них можно использовать изделия из полиуретана, тем самым улучшив работу подвески и её характеристики. Полиуретановые шарниры отличаются более продолжительным сроком эксплуатации в сравнении с резиновыми. Основным недостатком полиуретановых элементов является их высокая цена. Если комплект сайлентблоков из резины на ВАЗ 2106 стоит около 450 р., то из полиуретана он обойдётся в 1500 р. Шарниры из современного материала не только улучшают поведение автомобиля, но и лучше поглощают удары и вибрации, снижая шум.
Силиконовые сайлентблоки несмотря на более высокую стоимость позволяют улучшить характеристики и работу подвески
Каков ресурс
Ресурс резинометаллических шарниров напрямую зависит от качества изделий и эксплуатации транспортного средства. Если машина используется в основном на дорогах хорошего качества, то сайлентблоки могут пройти и 100 тыс. км. При частой езде по ямам, которых на наших дорогах немало, ресурс детали заметно сокращается и ремонт может потребоваться уже спустя 40–50 тыс. км.
Как проверить
О неполадках шарниров можно судить по поведению автомобиля:
- ухудшается управляемость;
- появляются вибрации на рулевом колесе и стуки в передней части при езде по неровностям.
Чтобы убедиться, что сайлентблоки выработали свой ресурс и требуют замены, их следует проверить. Сперва детали визуально осматривают на предмет повреждения резины. Если она потрескалась и частично вылезла наружу, то деталь уже не в состоянии справляться со своими задачами.

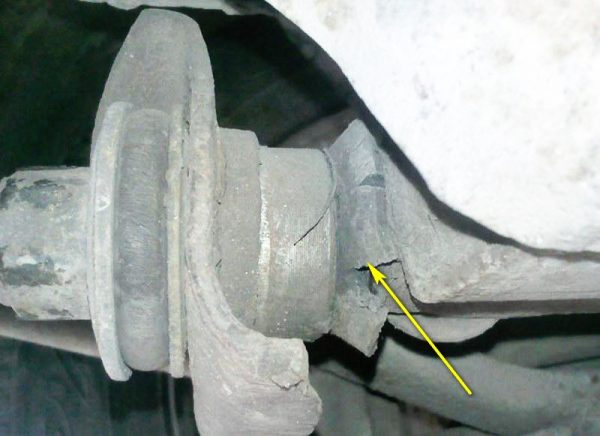

Износ шарнира можно определить при визуальном осмотре
В дополнение к осмотру можно подвигать монтировкой верхние и нижние рычаги. Если наблюдаются стуки и сильные колебания сайлентблоков, то такое поведение говорит о большом износе шарниров и необходимости их замены.
Замена передних пружин
Процедура замены передних пружин на ВАЗ 2107 непростая. Потребуется много времени и сил, чтобы снять старые детали и установить новые. Поэтому водители часто откладывают момент замены, используя проставки.
Однако необходимость заменить пружины на автомобиле появляется тогда, когда вся поверхность пружин имеет разные повреждения, а высота очень сильно просела по сравнению с рабочей характеристикой. Если на витках пружины видны следы ударов друг от друга, то откладывать замену больше нельзя: быстро начнут изнашиваться все элементы подвески, что приведёт к серьёзным поломкам.
Для замены передних пружин на ВАЗ 2107 надо будет подготовить:
- стандартный набор рожковых ключей;
- два домкрата;
- баллонный ключ;
- молоток;
- щётку для металла;
- монтажную лопатку (или ломик);
- изоленту.
Замена передних пружин выполняется в два этапа: демонтаж старых изделий и монтаж новых. Даже если повреждения имеются только на одной пружине, замене подлежат обе, так как в противном случае нельзя будет добиться оптимального результата.
Пружина — часть подвески, тесно связанная с другими деталями и узлами
Как снять старые пружины
Регламент демонтажных работ заключается в следующем:
- Поддомкратить переднее колесо, убедиться в том, что машина надёжно зафиксирована в данном положении.
- Выкрутить болты крепления колеса балонным ключом.
- Снять колесо.
- Демонтировать амортизатор гаечными ключами.
- Ослабить две гайки крепления нижнего рычага к оси.
- Подставить под нижний рычаг второй домкрат, чтобы ось легла на него, а не провисала.
- Вывернуть две гайки крепления подушек стабилизатора.
- Снять скобу крепления вместе с шайбочками.
- Снять подушку стабилизатора.
- Ослабить гайку фиксации пальца нижней шаровой опоры к кулаку.
- Ослаблять гайку нужно до того момента, пока она не спустится к торцу пальца. После этого можно убирать второй домкрат.
- Ударить молотком по поверхности кулака, чтобы палец опоры вышел из него.
- Вытащить шаровую опору.

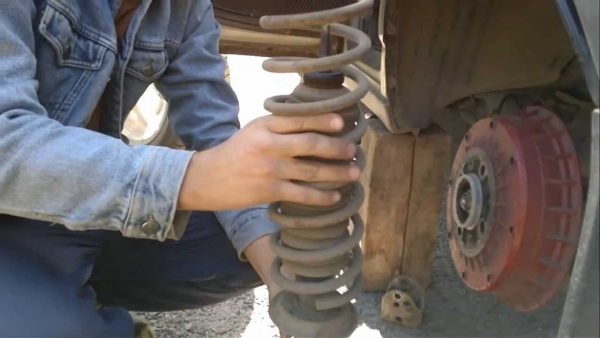

- Поддеть пружину и вытянуть её на нижний конец чашки.
- Снять пружину с машины.
Аналогичную процедуру нужно будет провести и с другой стороны машины для снятия второй пружины.
Как установить новую
Перед установкой нужно закрепить на пружине с помощью изолирующей ленты новую прокладку. Прокладку нужно зафиксировать в точном соответствии с положением витков пружины, иначе она может выпасть и создать неблагоприятные условия для работы подвески.
Монтажные работы проводятся по следующему плану:
- Просунуть монтажную лопатку через проём в нижнем рычаге.
- Закрепить нижний край пружины лопаткой.
- Второй домкрат подставить под нижний рычаг.
- Работая домкратом, создать давление на рычаг, чтобы стало возможным установить пружину в чашку.
- Далее произвести все действия по демонтажу пружины, но только в обратном порядке.
Видео: как поменять пружины своими руками без стяжек

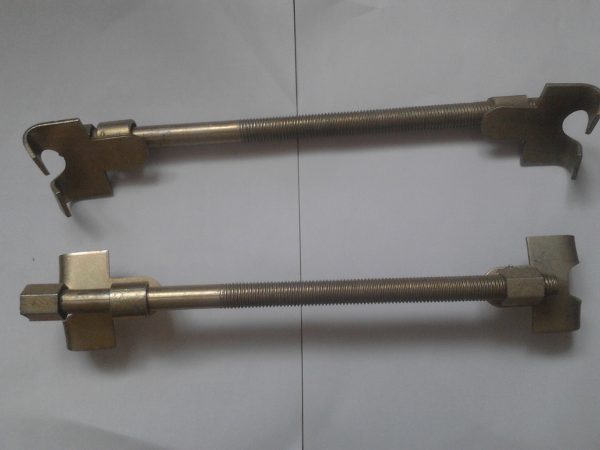

Съёмник — парный инструмент, так как для снятия одной подвески потребуется два изделия
Таким образом, передние пружины ВАЗ 2107 часто нуждаются в замене и модернизации, так как несмотря на качество и длительный ресурс, быстро выходят из строя на неровных дорогах. «Долгоиграющие» пружины импортного производства можно купить по высокой цене, однако «семёрководы» предпочитают дорабатывать имеющееся оснащение, а не приобретать дорогие запчасти.
Что такое сайлентблоки
Сайлентблок – это особый шарнир, изготовленный из стальных втулок разделенных резиновой вставкой. Данный элемент выполняет соединение узлов, из которых состоит передняя подвеска, равно как и задняя. Мягкая прослойка помогает гасить вибрацию, которой сопровождается движение автомашины.
Рассматриваемая деталь позволяет существенно продлить срок эксплуатационной пригодности более дорогостоящих элементов подвески. При этом она сама выходит из строя довольно быстро, потому ее приходится периодически менять.
В случае с ВАЗ-2107, сайлентблоки на:
- передней подвеске служат для мягкой фиксации ее рычагов;
- задней – соединяют реактивные тяги, крепящие шасси непосредственно к кузову.
Здесь стоит упомянуть об одном немаловажном нюансе – в зависимости от местоположения, сайлентблоки отличаются по размеру, потому при покупке неполного комплекта необходимо быть максимально внимательным. Рассматриваемые детали делаются не только на основе резины – существует варианты, где использован полиуретан
Последние считают наиболее надежными, но и стоят они гораздо дороже.
Вне зависимости от того, какой тип сайлентблоков вы приобрели, необходимо постоянно следить за их состоянием и менять, как только срок эксплуатации истекает. Это избавит от более серьезной проблемы – выхода из строя всей подвески.
Когда требуется замена сайлентблоков
Если при езде слышится явственное постукивание в подвеске, возможно, потребуется замена сайлентблоков передних рычагов на ВАЗ классических моделей. При осмотре они могут быть деформированы, резина разорвана или покрыта глубокими трещинами, при этом рычаг смещается от первоначального положения. Ремонт сайлентблоков не производят, при выходе из строя они подлежат замене, благо стоят они не дорого.
Повреждение сайлентблоков делает езду менее комфортной, снижает уровень безопасности за счет ухудшения управляемости, так как появляется люфт на рычагах, подвеска становится более разболтанной и резко увеличивается износ передних покрышек, а это еще один сигнал того, что потребуется заменить сайлентблоки передней подвески.
Ремонт нижнего рычага
Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:
- сильное повреждение нижнего рычага;
- появление трещин.
Для выполнения работ понадобятся такие инструменты:
- набор рожковых ключей;
- набор головок;
- щётка по металлу;
- домкрат;
-
съёмник для выпрессовки сайлентблоков;
-
приспособление для снятия шаровых опор;
- монтажная лопатка;
- проникающая жидкость;
- молоток;
- тиски.
Снятие рычага
Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.
Порядок выполнения работ:
-
Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.
-
Снимают колесо.
-
Откручивают нижнее крепление амортизатора.
-
Ослабляют гайки на оси.
-
Освобождают крепление подушки стабилизатора.
-
Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.
-

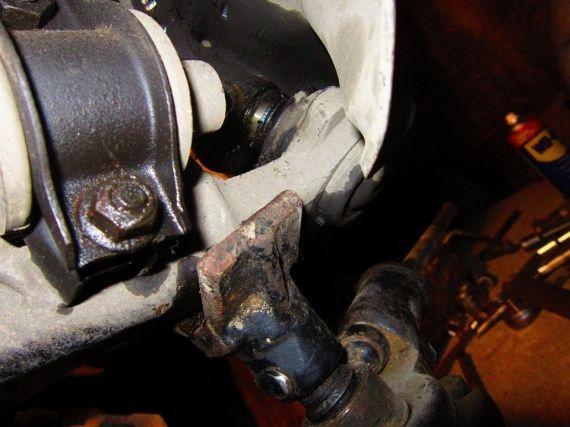

Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.
- Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.
-
Снимают пружину. Для этого её поддевают и снимают из опорной чашки.
-
Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.
-
Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.
Видео: последовательность демонтажа нижнего рычага
Замена шаровой опоры
Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:
- Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.
-
Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.
- Устанавливают новую шаровую опору и зажимают все гайки.
Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.
Видео: замена шаровой опоры
Замена сайлентблоков
Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:
- Рычаг надёжно фиксируют в тисках.
-
При помощи съёмника выдавливают старые шарниры.
- Осматривают рычаг на наличие повреждений.
-
Вставляют один сайлентблоки. Для этого также используется съёмник.
-
В отверстие вставляют ось вместе с шайбами.
- Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.
Видео: замена сайлентблоков
Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.
Установка рычага
После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:
-
При помощи болтов фиксируют ось вместе с рычагом.
-
В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.
- Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
- Фиксируют подушку стабилизатора.
- Устанавливают амортизатор и закручивают гайку.
-
Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.
- Устанавливают колёса и снимают автомобиль с домкрата.
На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.
Видео: установка нижнего рычага
Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.
Меняем верхние сайлентблоки
Мероприятие несложное, но отличается своими особенностями. Все выполняется достаточно быстро. Откручиваются гайки крепления бампера, шаровой опоры, которая выпрессовывается съемником. Отворачиваются гайки верхнего рычага, который вытаскивается полностью. Снимаем сайлентблоки. Выполняем установку новых, не используя при этом смазывающих составов. Рычаг ставится обратно, но гайки плотно не завинчиваются. Устанавливается опора, затем – колесо, машину теперь можно опустить. И только теперь окончательно закручиваем винт.
Порой могут возникнуть сложности – проржавеет крепежный винт. Его следует обрезать болгаркой и вытаскивать частями.
Замена сайлентблоков 2107
Замена сайлентблоков 2107 – это не самая простая задача, но в целом, если точно знать, что делать, то с ней может справиться практический любой автовладелец. Мы настоятельно рекомендуем вам освоить технику данных работ, так как делать это периодически нужно, а на станции технического обслуживания за такую работу возьмут достаточно дорого: по меньшей мерее 3000 рублей, в то время как сами новые сайлентблоки будут стоить от 700 до 1500 рублей за комплект.
Интересный факт
! Японские конструкторы разработали для Subaru Forester 2015 мультимедийную систему Starlink, оснащенную цветным тачскрином с диагональю 6,2 или 7,0 дюймов в зависимости от комплектации Форестер. На https://subaru-vidi.com.ua/models/forester/complectations/ сообщают, что система извещает о возможных неисправностях, необходимости прохождения ТО, а специальные модули предупреждают о фронтальном столкновении и возникновении опасности угона автомобиля.
Что потребуется для замены сайлентблоков на ВАЗ 2107?
Если вы пришли к выводу, что пора менять сайлентблоки на вашей «семерке» и вы хотите произвести работы самостоятельно, то первым делом вам следует приобрести непосредственно новые детали. Самым лучшим вариантом являются полиуретановые сайлентблоки на ВАЗ 2107, но стоят они достаточно дорого и если вы не можете себе их позволить, то выбирайте другие варианты исходя из своего бюджета.
После того, как вы приобрели новые сайлентблоки, необходимо подготовить определенный набор инструментов, который вам обязательно пригодится в ходе выполнения работ. Итак, вам понадобится следующее:
1. Специальное устройство для съема сайлентблоков. Без этого приспособления ответ на вопрос как заменить сайлентблоки на ВАЗ 2107 невозможен.
2. Съемное устройство для шаровой опоры. Без него вы не сможете добраться непосредственно до сайлентблоков.
3. Гаечные ключи диаметром 24, 22 и 13 миллиметров.
4. Строительный молоток средних размеров.
5. Зубило.
6. Монтировка.
7. Смазка способная к проникновению в закисшие соединения. Лучшим вариантом будет WD-40.
8. Домкрат. Именно с этого инструмента начинается работа, на нем поднимается передняя часть автомобиля, после чего снимаются колеса.
9. Тиски, в которых вы будете фиксировать рычаги.
Процедура замены верхних сайлентблоков
Замена сайлентблоков 2107 верхних состоит из нескольких шагов, каждый из которых очень важен. Ниже вы найдете пошаговую инструкцию, которая поможет вам не запутаться в ходе замены.
Шаг 1: первым делом вы должны выкрутить болт вертикального крепления бампера.
Важно! Тут и при всех остальных выкручиваниях крепления, вам следует предварительно обрабатывать крепеж при помощи WD-40, это сильно облегчит процедуру. Шаг 2: выкрутите крепежную гайку шаровой опоры и выпрессуйте при помощи съемного устройства палец из сошки
Шаг 2: выкрутите крепежную гайку шаровой опоры и выпрессуйте при помощи съемного устройства палец из сошки.
Шаг 3: при помощи 2-х гаечных ключей диаметром 22 миллиметра вы должны выкрутить болт крепления верхнего рычага к корпусу автомобиля и снимите его. Чаще всего снять руками его не получается, поэтому вам придется аккуратно выбивать его при помощи молотка.
Шаг 4: теперь, зажмите рычаг в тисках и при помощи заготовленного съемного устройства произведите выпрессовку старых сайлентблоков, а следом запрессовку новых.
Шаг 5: соберите конструкцию в обратной последовательности, стараясь максимально туго затягивать все соединения.
Процедура замены нижних сайлентблоков
Чтобы заменить нижние сайлентблоки ВАЗ 2107, вам придется постараться чуть больше, так как эта процедура сложнее из-за того, что производится непосредственно на автомобиле. Как и в предыдущем случае, мы представим вам пошаговую инструкцию, которая поможет справиться с задачей.
Шаг 1: выкрутите 2-е гайки, который крепят нижний рычаг.
Шаг 2:
на одну из сторон рычага вы должны накрутить съемное устройство и с его помощью выдавить сайлентблок.
Шаг 3:
после этого, при помощи того же съемного устройства выдавите сайлентблок с другой стороны рычага.
Шаг 4:
далее в той же очередности, что вы снимали старые сайлентблоки, вы должны при помощи съемника запрессовать в рычаг новые сайлентблоки.
Шаг 5:
установите упорные шайбы, после чего накрутите самоконтрящиеся гайки, но не затягивайте их полностью.
Шаг 6:
теперь вам следует установить на место колесо автомобиля и снять машину с домкрата.
Шаг 7:
только теперь вы можете без опасений полностью затянуть крепежные гайки нижнего рычага.
На этом процедура замены сайлентблоков окончена. Помните, нельзя затягивать с заменой сайлентблоков, так как от этого напрямую зависит безопасность вашего движения.
Замена сайлентблоков верхнего рычага
Для демонтажа верхнего рычага используют те же инструменты, что и для нижнего, и проводят аналогичные действия по вывешиванию передка транспортного средства и снятию колеса. Затем выполняют следующие шаги:
-
Откручиваем крепёж верхней опоры.
-
Двумя ключами отворачиваем крепление оси верхнего рычага.
-
Демонтируем ось и рычаг.
-
Выдавливаем сайлентблок съёмником, зажав рычаг в тисках.
-
Монтируем новые элементы.
- Сборку подвески совершаем в обратном порядке.
Однажды мне довелось менять сайлентблоки передка на своём авто, для чего специально был приобретён съёмник. Однако не обошлось без неприятностей, поскольку приспособление оказалось довольно хлипким и попросту гнулось во время затяжки болта при выпрессовке шарниров. В результате пришлось использовать подручные инструменты и материалы в виде кусков труб, чтобы завершить ремонт. После такой неприятной ситуации я сделал самодельный съёмник, который оказался гораздо надёжнее, чем покупной.
Резина или полиуретан?

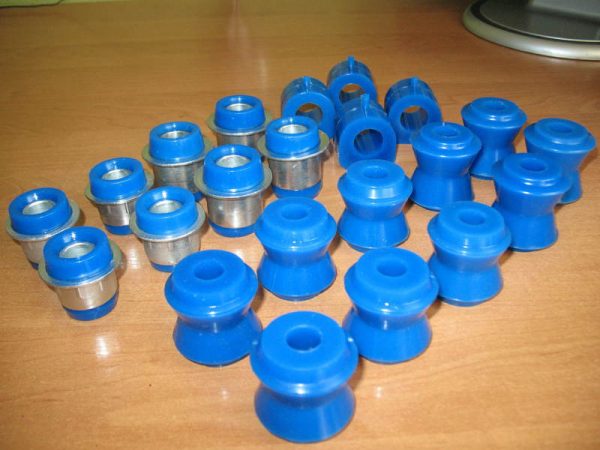

Вы сможете встретить такие запчасти на ВАЗ-2107 двух видов – из полиуретана и резины. И вас заставит наличие этих разновидностей задуматься. Стоит отметить, что резиновые детали имеют срок службы в пять раз меньший, нежели полиуретановые. Но они и стоят примерно впятеро дешевле. В целом же подвеска работает намного эффективнее именно с полиуретановыми элементами.
На дороге машина становится более устойчивой, подвеска не деформируется. Все, даже самые мелкие, удары эффективно поглощаются полиуретаном. Снижается в несколько раз уровень вибраций и шума. Другими словами, вся подвеска работает в идеальном режиме, о котором конструкторы автомобиля не могли даже и мечтать. Но если вы желаете сэкономить и стиль езды спокойный, не очень скоростной, то можно установить и простые резиновые. Разница, конечно, будет, но не столь существенная.
Неисправности передней подвески ВАЗ 2101
Срок службы элементов передней подвески напрямую зависит от условий и интенсивности эксплуатации автомобиля, а также от качества применяемых деталей. Поскольку та или иная неисправность проявляется по-разному, на каждой из них стоит остановиться подробнее.
Шумы и стуки во время движения
Посторонние звуки в работе подвески могут возникать по ряду причин:
- выход из строя амортизаторов. В этом случае необходимо заменить повреждённые амортизаторы;
-
износ сайлентблоков. «Разбитые» шарниры нуждаются в замене;
- выработка в резиновых подушках поперечного стабилизатора. Требуется проверка и замена изношенных изделий;
- отпустилось крепление штока амортизатора либо пришли в негодность резиновые подушки. Необходимо проверить крепёж и при необходимости заменить резиновые изделия;
- неисправности шаровых опор. При появлении выработки вышедшие из строя опоры нужно заменить;
- увеличенный зазор в ступичных подшипниках. Требуется регулировка зазора, а при большой выработке в подшипниках — замена деталей;
- разбалансировка колёс. Необходима проверка и при необходимости балансировка колёс;
- повреждение колёсного диска. Диск нуждается в восстановлении или замене;
-
поломка или просадка пружины. Требуется замена пружин передней подвески;
- повреждение отбойников. Пришедшие в негодность буферы отбоя требуют замены;
- ослабление крепежа верхнего или нижнего рычагов. В этом случае необходима проверка и подтяжка гаек и болтов.
Видео: причины появления стуков в передней подвеске
Машину ведёт в сторону
Если транспортное средство уводит в сторону, то ни о какой безопасности передвижения и речи быть не может. Причин такого поведения может быть несколько:
- разное давление в колёсах. Необходимо проверить и установить правильное давление;
- передние колёса имеют неправильный угол установки. Требуется посещение автосервиса для регулировки развал-схождения;
-
чрезмерный зазор в ступичном подшипнике. При большом зазоре следует произвести регулировку;
- рычаги передней подвески либо цапфа деформированы. Требуется замена повреждённых деталей;
- пружины имеют неравномерную просадку. Необходимо заменить пружины передка;
- тормозной механизм растормаживается не полностью. Следует проверить тормозной механизм и устранить неисправность;
- протектор шин имеет большую разницу в износе. Изношенные шины нуждаются в замене;
- разбалансировка колёс. Устраняется таким же образом, как и при стуках в подвеске.
Пробои подвески
Иногда в работе подвески возникают характерные удары металла об металл, что называется пробоем. Это говорит о том, что та или иная деталь подвески не выполняет свою функцию. Причины такого явления могут быть следующими:
- просадка пружин передка. Упругие элементы нуждаются в замене;
- амортизаторы пришли в негодность. При поломке или выходе из строя демпфирующих устройств их следует заменить;
- деформация рычагов. Рычаги с изменённой геометрией необходимо заменить на исправные.
Неисправностей в передней подвеске на самом деле может быть гораздо больше. Например, появление скрипов при проезде неровностей может свидетельствовать о выходе и строя сайлентблоков, масляные подтёки на амортизаторах говорят о повреждении изделия и указывают на необходимость его замены и т. п.
Признаки неисправности рычагов и сайлентблоков
Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.
При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление — самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.
Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески.
Инструменты
Для ремонта вам понадобятся:
- домкрат;
- баллонный ключ;
- ключи 13, 17, 19, два ключа на 22;
- верхний рычаг;
- съемник шаровой;
- съемник сайлентблоков (можно обойтись без него).
Замена верхнего рычага подвески ваз 2107
Замену верхнего рычага подвески ваз 2107, так же как и нижнего производят в случае его механических повреждений, а так же для замены износившихся сайлентблоков.
Последовательность разборки и снятия верхнего рычага выглядит следующим образом:
- Снимите колесо с ремонтируемой стороны.
- Отсоедините верхнюю шаровую опору от рычага, для этого ключом на тринадцать отверните три гайки болтов крепления корпуса шаровой (см. Замена шаровых опор ваз 2107).
- После того, как шаровая опора отсоединена, немного поднимите рычаг вверх и гаечным ключом на 22 отверните самоконтрящуюся гайку болта крепления рычага к кузову автомобиля, придерживайте болт от проворачивания вторым ключом на 22.
- Выньте болт и снимите рычаг. Для того чтобы вынуть болт(он длинный), возможно потребуется открутить переднюю часть пластикового подкрылка. Болт может упираться в подкрылок.
После того, как рычаг снят с автомобиля, необходимо снять два сайлентблока:
- Зажмите рычаг в тиски и установите съемник. Заворачивая болт съемника, выпресуйте сначала один, потом другой сайлентблок со своих мест.
- Замените рычаг или проделайте какой-либо другой ремонт и установите тем же съемником новые или старые сайлентблоки на место.
Установку верхнего рычага подвески ваз 2107 производите в порядке обратном снятию
Установив рычаг, установите болт его крепления, наживите, но не затягивайте полностью самоконтрящуюся гайку крепления, далее нагрузите подвеску, подложив под нижний рычаг проставки и приопустив автомобиль на домкрате, прикрутите корпус шаровой опоры к верхнему рычагу и не разгружая подвески, затяните гайку болта крепления рычага.
Если шаровая опора отсоединялась путем выпресовки пальца, то самоконтрящуюся гайку крепления пальца, так же как и гайку крепления оси рычага, рекомендуется заменить новыми. На этом ремонтные работы по снятию и замене верхнего рычага завершены.
После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.
Замена нижнего рычага передней подвески Ваз 2107
Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.
Работа проводится на смотровой яме или подъемнике.
Порядок снятия нижнего рычага:
Внимание: не стоит снимать регулировочные шайбы, используемые для установки угла «развала» передних колес. Если приходится их снимать, необходимо запомнить их расположение и вернуть на место.
- Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
- Установить рычаг в тисках.
- Выпрессовать сайлентблоки при помощи съемника.
Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.
Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.
Порядок установки нижнего рычага:
- Запрессовать лишь один сайлентблок.
- Вставить в рычаг ось с установленными упорными шайбами.
- Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
- Запрессовать второй сайлентблок.
- Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
- Установить рычаг и другие детали подвески в последовательности, обратной снятию.
- Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
- Установить колесо.
После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.
Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.
А теперь о том, как происходит снятие сайлентблоков ВАЗ 2107, их замена и самое главное – затронем вопрос о том, какие лучше – обычные или полиуретановые. Подвеска автомобилей классической серии довольно сложная, она имеет в своей конструкции нижний рычаг и верхний, на каждом из них по одной шаровой опоре. И это еще не говоря о стабилизаторе поперечной устойчивости и пружине с амортизатором.
Сайлентблок – это один из важнейших элементов подвески. И за ним необходимо следить, менять своевременно. Но вот снять шарниры и провести нормально ремонт оказывается порой очень проблематично, даже если вы умеете пользоваться всеми специальными инструментами.
Подготовительный этап
Какой бы тип элементов вы ни выбрали, их замена на седьмой модели ВАЗ производится одинаково. В процессе вам потребуется ряд инструментов и материалов. Вот перечень:
- съемники для шаровой опоры и собственно – сайлентблока;
- зубило с молотком;
- ломик или монтировка;
- набор накидных ключей;
- ВД-40;
- чистая ветошь.
Перед работой понадобится:
- разместить ВАЗ на ровной площадке и включить ручной тормоз;
- приподнять передок машины домкратом;
- установить под него более стабильную опору;
- снять передние колеса.
Заблаговременно обрызгайте все болты и гайки, которые планируете откручивать проникающей смазкой, – это заметно упростит задачу.
Инструмент для замены нижнего сайлентблока
В нашем случае мы не будем использовать специализированный съемник сайлентблоков на ВАЗ, а обойдемся инструментом, который можно найти в любом гараже. Чтобы заменить нижние сайлентблоки на переднем рычаге, понадобятся:
- Монтировка длиной не менее 50 см, или длинее, можно использовать лом, если позволяют габариты ямы.
- Тяжелый молоток или кувалдочка с прочной, желательно металлической ручкой.
- Набор ключей для выкручивания гаек, можно использовать накидные или головки с трещоткой, рычаг в виде длинной полой трубы для развития нужного усилия при затягивании гаек.
- Наставка для посадки и запрессовки нового сайлентблока, можно использовать подходящий по диаметру кусок толстостенной трубы длиной 5-7 см.
Иногда встречается мнение, что отказ от применения съемника и другого специализированного инструмента повышает риск повреждения устанавливаемого сайлентблока. Но опыт показывает, что при правильном подходе замена производится быстро с соблюдением всех технологических требований.
Неисправности реактивных тяг и возможные последствия
Если из-за нагрузок ось будет раскачиваться или смещаться, удар примет реактивная тяга. Появление дефектов у деталей приводит к ухудшению общего поведения транспорта. Поменять повреждённые части нужно как можно быстрее.
Следующие факторы часто становятся причиной поломок:
- Воздействие химикатов из составов для дорог в зимнее время;
- Воздействие скручивающих нагрузок. Происходит чаще при столкновениями с препятствиями. Только снижение скорости перед указанными элементами уменьшает риски;
- Нагрузки статического характера. Этот фактор только уменьшают отсутствием перегрузок, окончательно избавиться от него невозможно при эксплуатации тяг на ВАЗ 2107.
Деформацию, сколы и трещины важно выявлять своевременно, для чего организуют периодическую проверку всей системы. Сварочные швы и сайлентблоки – слабые места, которым во время проверок отводится больше всего внимания
Сайлентблок любого типа – резиновый, поэтому их износ происходит быстрее по сравнению с металлическими деталями. Из-за их износа появляются люфты, становящиеся препятствием для стабилизирующей функции. Сварные соединения, когда ломаются, тоже приводят к неприятным последствиям. Снять их рекомендуется как можно быстрее.
При сломанных деталях управление транспортом хуже. К этому добавляется и нестабильное поведение кузова, когда появляются дефекты у тяг реактивных.
