Замена сцепления ваз 2110 без снятия коробки и слива масла

Устройство основных элементов

Существуют, в зависимости от устройства, следующие типы сцеплений: гидравлическое, фрикционное, электромагнитное. К тому же бывают однодисковые и двух дисковые агрегаты.Наша инструкция рассматривает фрикционное однодисковое сухое, именно такое применяется на ваз 2110:

  • Фрикционное — передает вращающий момент при помощи сил трения.
  • Устройство однодискового сцепления — оно состоит из маховика, ведомого и нажимного дисков, особой диафрагменной пружины, выжимного подшипника вместе с муфтой,  специальной вилки.
  •  Все эти конструктивные элементы располагаются в картере
  •  Картер крепиться болтами непосредственно  к двигателю

Маховик

  • Маховик располагается на коленчатом валу
  • Маховик работает в качестве ведущего диска агрегата сцепления

Маховик ваз 2110

Корзина

  • Нажимной диск служит, чтобы придавливать ведомый диск к поверхности маховика и освобождать его при необходимости
  •  Он соединяется с корпусом (с кожухом) при помощи тангенциальных пружин
  •  Эти тангенциальные пружины служат в качестве возвратных пружин, в процессе включении сцепления(см.Ремонт сцепления ваз 2110 — делаем сами).
  • На нажимной диск давит диафрагменная пружина, которая обеспечивает усилие сжатия для лучшей передачи крутящего момента
  •  Эта диафрагменная пружина своим наружным диаметром упирается в края нажимного диска
  •  При этом внутренний диаметр этой пружины состоит из упругих стальных лепестков, на кончики которых воздействует нажимной подшипник
  •  Диафрагменная пружина прочно закреплена в корпусе
  •  В качестве крепления применяются опорные кольца либо распорные болты
  • Диафрагменная пружина, корпус и нажимной диск составляют единый конструктивный элемент (блок), за которым прочно закрепилось название корзина сцепления
  • Она плотно прижимается болтами к маховику

Корзина ваз 2110

Ведомый диск

  • На ваз 2110 диск сцепления (ведомый) расположен между маховиком и  так называемым нажимным диском
  •  Сама ступица ведомого диска соединена при помощи шлицев с валом коробки передач и может передвигаться (скользить) по ним
  • Чтобы обеспечить плавность работы сцепления, в самой ступице ведомого диска установлены демпферные пружины, которые предназначены для гашения крутящих колебаний

Ведомый диск ваз 2110

  • С двух сторон на ведомом диске располагаются фрикционные накладки
  •  Они состоят из стеклянных волокон,  латунной и медной проволоки, которые запрессовываются в смесь из каучука и смолы
  • Стоит отметить, что нам  ваз 21102 диск сцепления точно такой же

Выжимной подшипник

  • Подшипник выключения сцепления (он же —выжимной подшипник) служит передаточным устройством от сцепления к приводу (на фото внизу он уже снят с муфты)
  •  Он находится на оси вращения агрегата сцепления и воздействует непосредственно на лепестки его диафрагменной пружины

Выжимной подшипник, муфта и прижимное пружинное кольцо (с лева на право)

 Подшипник крепится на муфте выключения

Вилка

 Передвижение муфты с подшипником осуществляет вилка сцепления

Вилка ваз2110, А — рычаг вилки, В — лапки, которые давят на выжимной подшипник

Привод

  • Однодисковое сцепление находится в постоянном включении
  •  Его работу обеспечивает привод
  • Когда мы нажимаем на педаль выключения сцепления, привод  перемещает вилку, которая воздействует непосредственно на выжимной подшипник.
  • Подшипник прижимает лепестки пружины нажимного диска
  •  Они (лепестки) прогибаются в направлении маховика, в это время наружный край ее (пружины) отходит от поверхности нажимного диска и освобождает его
  • Тангенциальные пружины при этом отжимают нажимной диск
  • Прекращая при этом передачу вращающего момента идущего от двигателя к КПП (коробке переключения передач)
  • Когда отпускаем педаль — диафрагменная пружина тут же снова прижимает нажимной к ведомому
  • Через ведомый диск осуществляется контакт с маховиком
  • Вращающий момент передается от мотора к КПП при помощи силы трения

Ваз 21124 замена сцепления

Поделиться в Facebook

Твитнуть в Twitter

Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

  • нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
  • также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
  • для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
  • диск с оправкой вставляется в маховик,
  • затем производится установка корзины или сразу всего узла,
  • болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
  • далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Обнаружение и исправление неисправностей

Поговорим о том, как обнаружить неисправности по особым признакам, а также исправить их.

1. Если сцепление ведет, в этом могут быть виноваты:

  • Недостаточный ход педали, возможно, слишком тугое нажатие. Поможет регулировка привода;
  • Деформации в ведомом диске. Если выправление невозможно, тогда нужно заменить диск;
  • Периодически заедает ступица ведомого диска. Можно попробовать промыть, затем смазать шлицы на первичном валу. Если они или вал износились, нужна замена;
  • Ослабли заклепки или сломаны фрикционные накладки. Лучше всего в таком случае поменять кожух вместе с пружиной и диском;
  • Перекосился или покоробился нажимной диск. Поможет замена накладок, но перед этим проверьте, нет ли отклонений в торцевом биении этого диска;
  • Что-то не так с тросом. Тросик нужно подтянуть или поменять, в зависимости от изношенности.

2. Пробуксовывает, то есть – недовключается. Возможные причины:

  • Пригорели или износились фрикционные накладки ведомого диска. «Лечится» заменой;
  • Замаслились поверхности маховика, обеих дисков. Эти признаки также косвенно свидетельствуют о том, что пора менять сальники двигателя и коробки передач. Также нужно проверить, нет ли подтекания масла через болты, крепящие маховик. В этом случае их лучше посадить на герметик. А замасленные части – промыть (обычно используется уайт-спирит);
  • Заедает привод. Проверить, заменить то, что повреждено.

3. Работает, но рывками. Вызвать такую работу сцепления могут:

  • Попадание масла на поверхности, о чем сказано выше;
  • Заедания в приводе. Проследите «цепочку», устраните неисправности;
  • Деформации или повреждения в нажимном диске, требующие замены кожуха вместе с диском.

4. Сильно шумит, когда включается. Скорее всего, это признаки того, что поломались пружины в демпфере. Меняют весь ведомый диск в сборе.

5. Сильно шумит, когда выключается. Первый подозреваемый – подшипник выключения. Он может износиться, повредиться, терять масло. Поэтому, естественно, такой подшипник лучше заменить.

6. При продолжительной работе сцепление может резко выключиться. Причина чаще всего в том, что заел выжимной подшипник. Он находится на направляющей втулке КПП. Изношенный подшипник нужно поменять на новый.

Бывают также другие проблемы. Например, сцепление очень тугое, или же пропало при обгоне. При такой неприятности еще можно потихоньку доехать до гаража, но если сцепление пропало совсем, ехать нельзя, нужно вызывать эвакуатор.

Рассмотрим, как правильно его демонтировать, отремонтировать, затем собрать.

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

  1. Сцепление ведет. Причины могут быть такими:
    1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
    2. Ведомый диск имеет деформации. Тут поможет только замена;
    3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
    4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
    5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
    6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
  2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
    1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
    2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
    3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
  3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
    1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
    2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
    3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
  4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
  5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
  6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
  7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Замена сцепления на ВАЗ 2110

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт. а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится. набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Но учтите, что такой метод «замена сцепления на пеньках», лучше использовать лишь в крайнем случае и лучше все же менять имея в распоряжении яму или эстакаду. Поскольку если не сливать масло с коробки и не вынимать приводные валы, на них возникает большая нагрузка, вследствие чего, появляется большая вероятность что вскоре потекут сальники.

Замена сцепления понадобится тогда, когда износ лепестков достигнет более 0,8 мм или появится увеличенный рабочей ход педали сцепления — это указывает на износ ведущего диска. возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Диски ВАЗ 2112 можно установить на ВАЗ 2110, это лишь увеличит усилие педали сцепления. Обратной совместимости нет.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Инструкция полезна? Да 19 Нет

Замена сцепления — достаточно трудоемкая операция. Когда возникла необходимость замены сцепления на моей «десятке» воспользовался данной инструкцией. Все подробно описано, делал все по картинкам. В итоге заменил сцепление сам. Спасибо!

Спасибо большое, поеду менять.

Хотя езжу за рулем своей десяточки не первый год, а вот менять сцепление сам никогда не брался, думал что все сложно и страшно было пробовать. Но когда начало буксовать в очередной раз, решил вооружившись статьей и фотоматериалами заменить сам. Конечно пришлось у друзей ключей попросить. Спасибо автору за такую подробность — где какую гайку открутить, иначе снова бы на сто покатил деньги переплачивать. На сто менял бы наверное все сцепление в сборе, так как работа не дешевая. А тут только поменял фередо, а корзина с выжимным еще послужат, если что то теперь спокойно сам заменю в нужный момент.

Когда на моей десятке появилась необходимость замены сцепления встал вопрос — делать самому или отдать в сервис? Мастерам из сервиса не особо доверяю, а тут как раз наткнулся на данный фотоотчет. Все сделал сам, спасибо за помощь!

Какие могут быть причины неисправности сцепления. Например, проблемы с включением передач (для их включения нужно до упора нажимать педаль сцепления), при обгоне пропадает сцепление, появление характерных звуков и т.д. Если решили сэкономить, то можно попробовать поменять сцепление самостоятельно :

В данном случае включение сцепления начало происходить с характерным звуком, чтобы доехать до гаража можно вставить ключ между вилкой сцепления и поводком троса. Такое временное решение помогло добраться до места ремонта без приключений. Первым делом было решено подтянуть трос сцепления. но тут педаль упала. Определить поломку сцепления без снятия КПП не получится..

Как снять КПП на ВАЗ 2110

Коробка передач демонтируется только для того, чтобы отремонтировать сцепление, поэтому этот метод позволяет не сливать из коробки трансмиссионного масла и не выдергивать из нее привода:

Прежде чем снять сцепление необходимо: снять АКБ и воздушный фильтр в корпусе в месте с ДМРВ.

Далее потребуется снять тросик сцепления (привод сцепления).

Особенности замены вилки сцепления на ВАЗ-2110, 2111, 2112

Приводная вилка сцепления необходима для правильной работы всей трансмиссионной системы. Этот механизм представляет собой рычаг, при давлении на который происходит следующее: при выжимании педали перемещается муфта, выжимной подшипник, это приводит к перестановке внутренней кромки пружины вперед, а сцепление выключается. При обратном движении педали сцепление включается, поэтому иногда данная запчасть называется вилкой выключения или включения соответственно. Обычно вилка сцепления встречается в механических коробках, изредка входит в состав гидравлических. Приводная вилка представляет собой металлический стержень, на котором закреплены рычаг и две лапки.

Какие обычно бывают неисправности вилки сцепления ВАЗ-2110, требующие замены

Вилка сцепления подвергается износу, как и другие детали. Возможен и заводской брак, но вследствие простоты конструкции встречается намного реже.

  1. Вилка сцепления ломается. В этом случае педаль резко проваливается, продолжение вперед практически невозможно.
  2. Трещина. Сцепление схватывает все ниже, регулировка почти безрезультатна. Когда трещина увеличивается, педаль сцепления снова уходит вниз.
  3. Изогнутость.
  4. Износ лапок.
  5. Дефекты лапок в точке касания муфты вкладыша.

Менять вилку нужно в любом случае, так как эта деталь является необходимой для движения вашего авто. Без нее невозможно переключение передач.

Стоимость запчасти составляет 300-500 рублей

Обратите внимание при выборе на качество материала, толщину металла. Очень часто вилка из тонкого железа гнется практически сразу

Хотя деталь проста по своей конструкции, заменить ее может быть не так просто самостоятельно. При обращении в автосервис за замену приводной вилки сцепления ВАЗ-2110 придется отдать от 1500 до 2500 рублей.

Замена сцепления ВАЗ 2110, 2111, 2112

ВАЗ 2110, 2111, 2112

  • двигатель ВАЗ 2110, 2111, 2112
  • кузов и внешний тюнинг ВАЗ 2110, 2111, 2112
  • салон марка ВАЗ 2110, 2111, 2112
  • тормозная система ВАЗ 2110, 2111, 2112
  • автозвук в ВАЗ 2110, 2111, 2112
  • подвеска ВАЗ 2110, 2111, 2112
  • кпп, сцепление и трансмиссия ВАЗ 2110, 2111, 2112
  • рулевое управление ВАЗ 2110, 2111, 2112
  • фары и освещение ВАЗ 2110, 2111, 2112
  • электрика и электроника ВАЗ 2110, 2111, 2112
  • полезные статьи ВАЗ 2110, 2111, 2112

новости — ВАЗ 2110, 2111, 2112

Сборка и дефектовка КПП ВАЗ 2110, 2111, 2112

  • кпп
  • вторичный вал
  • картер

фары Bosch

вентиляция салона

сиденья

  • мотор печки
  • термостат печки
  • стартер
  • редукторный стартер
  • модуль зажигания
  • рулевая рейка
  • рулевой демпфер
  • подсветка бардачка
  • плафон салона
  • подсветка блока САУО
  • задний бампер
  • передний бампер
  • бампер RS
  • прокладка ГБЦ
  • притирка клапанов

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

  • Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
  • Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер
Откручиваем верхние болты, которые крепят коробку к двигателю
Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
Гайка расположенная слева снимается полностью
Откручиваем шаровую опору и рычаг подвески
Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
При установке КПП обратно важно отрегулировать кулису (не забыть)
Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон
Откручиваем КПП от подушки
При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности
Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины. Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

https://youtube.com/watch?v=Rh382LjE_Xk

  • Снимаем корзину с диском сцепления
  • Проверяем целостность пружин корзины
  • Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
  • Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем

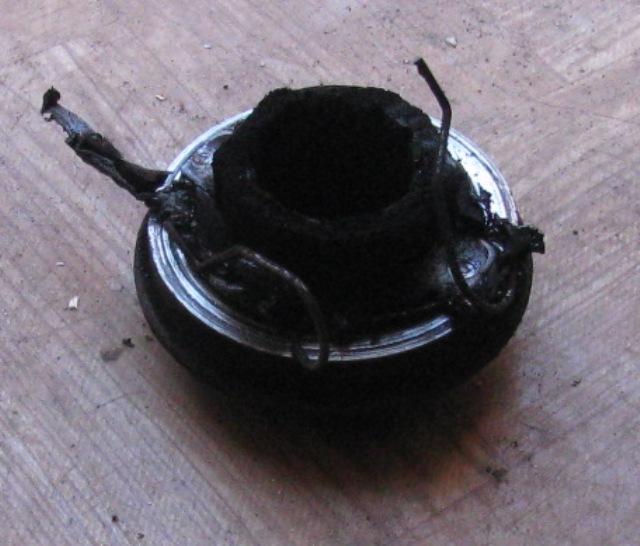

  • Проверяем так же состояние выжимного подшипника, при необходимости заменяем
  • Затем устанавливаем диск сцепления и корзину обратно
  • Вставьте оправку через корзину в ведомый диск
  • Делаем это, чтобы ведомый диск расположился по центру маховика
  • Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

  • Вставляем оправку в коленчатый вал
  • Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
  • Вынимаем оправку
  • Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
  • После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

  • Подготовка;
  • Демонтаж;
  • Установка.

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

  • Гаечный ключ на 8;
  • Два гаечных ключа на 17;
  • Отвертка крестообразного типа;
  • Новый качественный тросик сцепления;
  • Смазочные материалы.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

  1. Снимите стеклоочиститель со своей «десятки».
  2. Ослабьте немного контргайку и регулировочную гайку.
  3. Извлеките из вилки отключения сцепления ободок поврежденного троса.
  4. Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
  5. Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
  6. Достаньте из кронштейна искомый наконечник.
  7. Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
  8. Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
  9. Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
  10. Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
  11. Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
  12. Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
  13. Но и это не все. Снимите с пальца педали втулку.
  14. Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Установка выполняется следующим образом:

  • Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
  • Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
  • Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
  • Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
  • Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.

 Загрузка …

Что делать далее?

Если рычаг или лапки вилки сильно изношены в месте контакта с муфтой, вилка подлежит замене. Изношенная деталь в таком случае демонтируется, а затем на ее место запрессовывается новая, причем до упора. Прежде чем устанавливать деталь, следует обработать пластиковую и металлическую втулку консистентной смазкой. Далее монтаж устройства производится в обратном порядке аналогично снятию

Обратите внимание, что выступ на пластиковой втулке должен точно попасть в паз на картере сцепления, а лепестки — надежно фиксировать установленную деталь, препятствуя ее выпаданию

Итак, мы выяснили, как производится на автомобиле ВАЗ-2110 замена сцепления своими руками. Зная эти правила, вы больше не будете нуждаться в дорогостоящих услугах сервисных центров.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Пошаговый процесс регулировки сцепления

Местом расположения троса сцепления является нижняя часть педали. Его без труда отыщет даже новичок. Как отрегулировать педаль зависит от того, каким ходом она обладает. Длина троса должна составлять 12-13 см. Правда, она может быть увеличена и до 16 см. «Ходить» педаль должна в диапазоне о 12 до 16 см. Если показатели хода имеют иные величины, то требуется регулировка хода педали сцепления ВАЗ 2110.

Для этого необходимо выполнить следующие работы:

  • Для того, чтобы найти тросик сцепления, требуется открыть капот. Требуется раскрутить гайки, расположенные на торсе сцепления. Для того, чтобы при этом не возникало проблем, их обрабатывают составом WD-40. После обработки необходимо выдержать экспозицию 10 минут. Гайки будут откручиваться гораздо легче.
  • Затем осуществляется непосредственно настройка. Одним ключом откручивается контргайка, а другим осуществляется регулировка. Если крутить гайку в ту сторону, где расположен наконечник, то педаль увеличит свой ход. Если ее вращать в обратную сторону, то это приведет к уменьшению хода педали. Параллельно с этим производят замеры хода педали.
  • После того, как выйдут на показатель 13 см, несколько раз резко нажимают на педаль. Затем измерение повторяют. Иногда ход может сбиваться. Тогда настройку повторяют.
  • Завершающим аккордом являются действия по перемещению резиновой втулки до упора.

Во время регулировки возможно отклонение в ту или иную сторону на пару миллиметров. Если после проведения работ ход педали все равно составляет 17 см, то, скорее всего, придется ремонтировать корзину.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
