Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

• приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
• автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
• под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь шарнира попадает пыль и грязь, и из-за этого изнашиваются детали гранаты. Выявить это несложно: при движении авто и при поворотах авто издает «хрустящий» звук, и это уже первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

1. Включите ручной тормоз, установите противокаты под колеса.
2. Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
3. Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
4. Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
5. Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
6. Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
7. Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
8. Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
9. Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

 Загрузка …

Особенности ремонта внутреннего ШРУСа

Для замены внутреннего ШРУСа необходимо полностью снимать привод, для чего сначала отсоединяют наружный шарнир без последующего демонтажа. Далее с помощью монтировки извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, а потом двигаем им как рычагом.

Дальше процедура замены узла будет аналогична действиям при ремонте внешнего шарнира. Внутренний ШРУС необходимо правильно завести в коробку передач. Рекомендуется вставить деталь в ступицу, с помощью которой толкающими движениями узел заводится на свое место. Но также возможна забивка уже собранного вала киянкой или деревянной наставкой и молотком. Шарнир обязательно должен зафиксироваться стопорным кольцом.

На завершающем этапе все снятые детали устанавливаются обратно. На этом замена ШРУСов считается выполненной.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

голос

Рейтинг статьи

Способы диагностики ШРУСов

Устройство гранаты: 1 — корпус с наружной обоймой; 2 — сепаратор; 3 — внутренняя обойма; 4 — шарики (6 шт.); 5 — вал привода; 6 — стопорное кольцо; 7 — чехол гофрированный; 8 — хомуты чехла

Как определить, какая граната испорчена и подлежит замене? Есть несколько способов диагностики.

1. Сначала попытаемся определить хруст внешней гранаты. Автомобиль стоит без движения. Поочередно у шарниров дергаем ось и прислушиваемся. Появился стук, значит, в ШРУСе есть люфт, что говорит об испорченности гранаты.
2. Теперь пусть машина едет по ровной площадке. Чтобы установить, хрустит граната какая, как нужно действовать, до конца надо вывернуть руль вправо, потом то же самое сделать влево. Раздался хруст, когда вы поворачивали вправо, значит, неисправна правая наружная граната, хруст при левом повороте — левая наружная граната.
3. В случае неисправности внутренней гранаты возникает вопрос: какая, как определить поломку? Для этого выбираем дорожное покрытие с ухабами, ямами, чтобы колесо опускалось как можно ниже, и едем на автомобиле прямо. Слушаем звуки, поочередно въезжая то левым, то правым передним колесом в яму, и по слуху определяем, какая граната хрустит.
4. Приподнять автомобиль на подъемнике. Включить первую передачу, чтобы колеса могли вращаться в подвешенном состоянии. При неисправности гранаты вы услышите шарнирный хруст.

Мы узнали, какая, как и в каком месте «щелкает» граната. Осталось приступить к замене испорченного ШРУСа. Это можно сделать в автомастерской или выполнить ремонт самостоятельно, при наличии соответствующего опыта. Есть три основных правила, при выполнении которых привод авто служит долго.

1. Откажитесь от резкого старта.
2. Не газуйте, выворачивая руль.
3. Периодически осматривайте пыльники.

Переднеприводные автомобили имеют в своей конструкции такие элементы, как шарниры равных угловых скоростей, а если сокращенно – ШРУСы. На ВАЗ-2109 замена этих элементов производится довольно просто, но потребуется наличие небольшого опыта и специального инструмента. Без этого выполнить ремонт вряд ли получится. Также желательно заранее приобрести новые элементы – в зависимости от того, какие финансовые возможности у вас, можно купить приводы в сборе или же отдельно ШРУСы (их еще называют гранатами за внешнее сходство с этим оружием).

Использование ШРУСов в авто ВАЗ 2109

Установку ШРУСов стали выполнять на переднеприводных автомобилях. Это связано с тем, что использование в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, как у заднеприводных машинах не обеспечивает нужное равенство угловых скоростей валов – ведомого и ведущего.
При применении такого устройства будет связано с увеличением габаритов узла, увеличивается цена изделия, а крутящий момент будет передаваться с большой пульсацией, которая будет возрастать при увеличении между валами угла. Конструкция ШРУСов предусматривает ресурс такой же, как и ресурс автомобиля, но при эксплуатации было выявлено, что износ элементов происходит быстрее, особенно наружных его частей.Хотя их делают гибкими, из влаго- и морозостойких материалов, под действием внешних факторов служить долгое время деталь не может.
На нее большое влияние оказывают постоянные деформации, большое количество абразива и влаги.
К тому же при ремонте или длительной эксплуатации автомобиля пыльник может получить повреждения, на защитной резинке могут появиться трещины, которые повлекут за собой выход элемента из строя. Повредиться может и вал, ведущий к ШРУСу.
Часто этот дефект трудно заметить невооруженным глазом, но с кривым валом работа будет не нормальной. Все это приводит к необходимости ремонта или .

Как устроен внутренний ШРУС авто ВАЗ 2109

Для того, чтобы определить устройство конструкции ШРУС его можно разобрать.Для этого:

• Шарнир сдвигается и снимается со шлицевого вала.
• Отверткой поддевается и удаляется пластмассовый упор, как показано на фото.

Вал шарнира зажимается в тиски.

• Пассатижами вынимается с обоймой и шариками сепаратор.
• Вытаскиваются отверткой шесть шариков.
• Отсоединяется от сепаратора обойма.

Если после демонтажа все детали в исправном состоянии узел можно собрать, предварительно вложив в его полость смазку, объемом 80 см3.
Такое сложное на ВАЗ 2109 устройство ШРУСа внутреннего показывает, как сложно его разбирать и ремонтировать.
А в случае попадания грязи при повреждении защитного чехла могут прийти в негодность другие детали ШРУСа. Составные элементы изделия не взаимозаменяемы, поэтому лучшим вариантом будет для автомобиля ВАЗ 2109, замена внутреннего ШРУСа вместе с пыльником(см.).
Следы смазки, заметные на корпусе шарнира, говорят о порыве пыльника. Если масло подтекает в месте соединения КПП и приводной полуоси, то это указывает на износ сальника внутренней «гранаты», который требует замены.
Характерный «хруст» при движении авто на поворотах указывает на необходимость проверить шарниры угловых скоростей. Заметный «люфт» при покачивании руками приводной полуоси или хотя бы надорван чехол шарнира указывают на то, что нужназамена внутреннего ШРУСа ВАЗ 2109.

Как заменить внутренний ШРУС автомобиля ВАЗ 2109

Инструкция по замене внутреннего ШРУСа автомобиля ВАЗ 2109 своими руками предлагает такой порядок работ:

Сливается полностью .

• Откручивается гайка ступицы.
• Нужно снять колесо.
• Открутить шаровую опору, что освободит стойку от нижнего рычага.
• Для обеспечения свободного хода наружного ШРУСа колесо нужно отвести в сторону.
• Выбивается из колеса наружная граната.
• Обе гранаты выбиваются из коробки передач.

Осторожно, для исключения повреждения, приводной вал зажимается в тиски.
Отпускается хомут, который пыльник удерживает на корпусе внутреннего ШРУСа. Для этого используется отвертка.
Снимается пыльник

Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
ШРУС и новый пыльник надеваются на вал.

• Внутренняя часть ШРУСа обильно смазывается смазкой.
• Нужно следить, чтобы направление привода и посадочное место изделия совпадали.

Как выполняется замена внутреннего ШРУСа на ВАЗ 2109хорошо видно на видео.

Установка приводного вала

Итак:

• Монтируется новые стопорное и упорное кольца.

• После нанесения графитовой смазки на шлицы шарнира приводной вал ставится в корпус .

• Фиксация вала в полуосевой шестерне.
• Установка узла в ступицу колеса.
• Окончательная сборка выполняется в обратной последовательности разборки.

На нашем сайте вы можете найти много полезной и нужной информации по этой теме.

Любой опытный автомобильный мастер готов сказать, что замена ШРУСа ВАЗ-2109 может потребоваться, исходя из большого количества причин.

ШРУС – шарнир равных угловых скоростей. Необходимость замены требует незамедлительных действий при малейших подозрениях, Потому как от целостности этого узла зависит безопасность пассажиров.

Шрус внутренний. Сборка

Теперь всё это нужно собрать в один узел. Сначала вставляем внутреннюю обойму в сепаратор, повернув их перпендикулярно друг другу.

затем размещаем этот бутерброд внутри наружной обоймы

И вот тут требуется внимание: если посмотреть внимательно на обе обоймы внутреннего ШРУСа, то можно обнаружить, что расстояния между канавками для шариков различаются. И собирать внутренний ШРУС надо так, что бы маленькие промежутки оказывались напротив больших

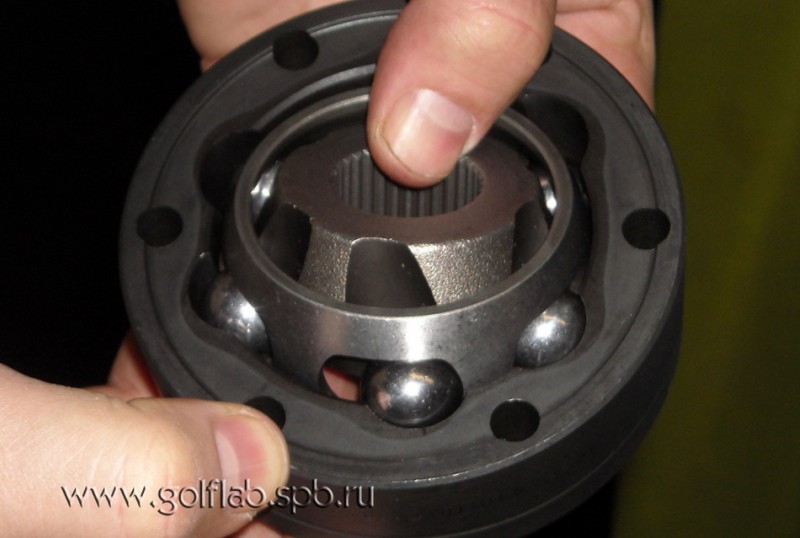

теперь надо вставить шарики. Для этого нужно одновременно и на одинаковое расстояние наклонять и сепаратор и внутреннюю обойму

вставляете первый шарик

слегка утапливаете обойму с сепаратором в этом месте, и приподнимаете соседний сектор

Без смазки двигать обойму нового внутреннего ШРУСа достаточно тяжело, поэтому можно нанести тончайший слой на обе обоймы перед сборкой. И вот ШРУС внутренний собран. Если это 100мм-ый, приклеиваете прокладку к наружной части (у меньших диаметров её не предусмотрено)

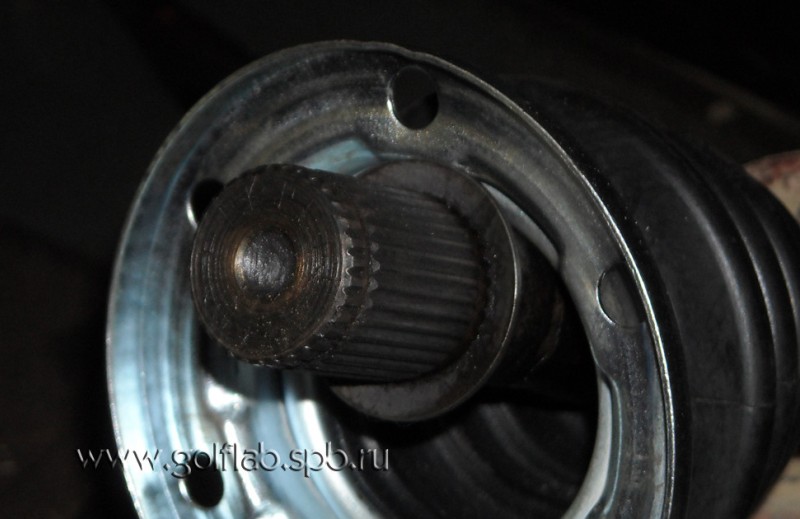

теперь нужно ШРУС внутренний надеть на привод. В первую очередь – одеваем пыльник

затем надеваете тарельчатую упорную пружину

эта пружина – конусная, очень важно её правильно поставить. Конусом от ШРУСа

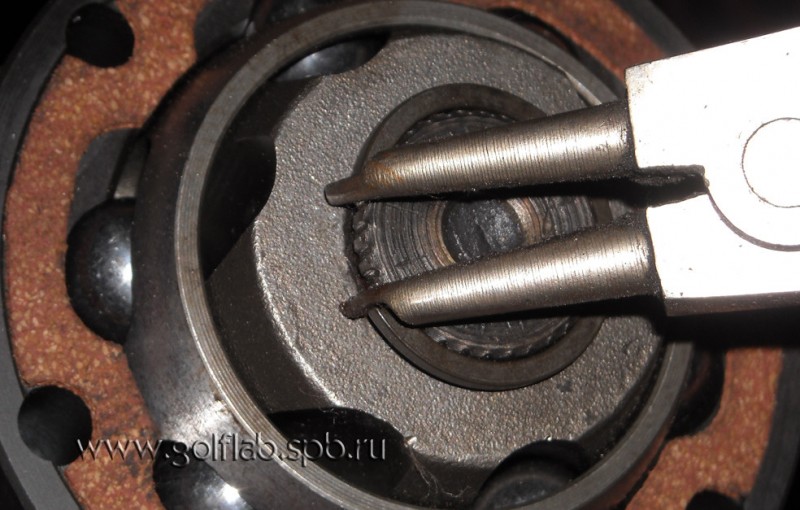

затем надеваете ШРУС, и стопорное кольцо

убедитесь, что стопор полностью утоплен в канавке

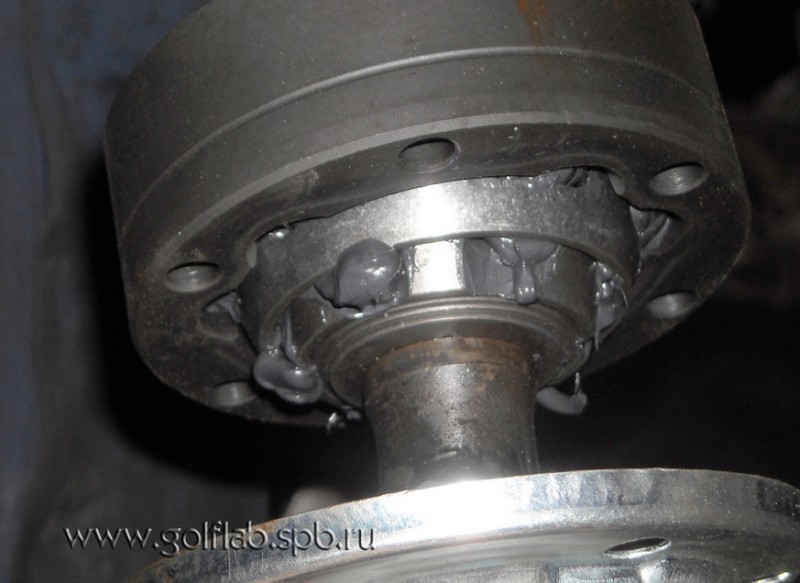

вот теперь можно приступать к смазке ШРУСа. Потяните его на себя, не перекашивая

нанесите смазку на выступающие части

несколько раз подвигайте наружную обойму взад и вперёд. Образовавшиеся излишки смазки равномерно размажьте по частям ШРУСа. Тоже самое сделать с другой стороны.

но смазка не должна попасть на прокладку привод готов к установке

Замена наружного и внутреннего ШРУСа

Автомобиль ВАЗ 2109, в отличии от своих предшественников, имеет передний привод. В его конструкции, для передачи крутящего момента от коробки передач к колесам, вместо редуктора заднего моста, служит, так называемый ШРУС (по-простонародному «Граната»). Поскольку данный механизм постоянно находится в движении, его комплектующие быстро нагреваются. Поэтому, для отвода температуры в «гранате», используют специальную смазку. А для того, чтоб пыль не попадала на деталь, и смазка быстро не засорялась, используют специальные пыльники – кожухи, защищающие «гранату» от загрязнения.

По конструкции, в автомобиле выделяют два шруса и два пыльника – внешние и внутренние. Внешние устанавливаются на ступицу, а внутренние — в механизм коробки передач. Вообще, данная деталь рассчитана на довольно длительную эксплуатацию, но, как и все детали и механизмы автомобиля, может потребовать ремонта или замены. Как произвести замену своими руками, читайте далее.

Симптомы и причины поломки

Для того, чтоб без диагностики определить – сломана «граната», или нет, достаточно просто прислушаться к автомобилю. Если в процессе езды, особенно на поворотах, из переднего колеса слышен характерный шум или стук, значит Вашей «гранате» необходима замена. И провести ее нужно как можно скорее, иначе последствия могут быть катастрофические.

Для того, чтоб удостоверится в правильности «диагноза», можете проверить люфт на валу привода. Попробуйте его немного раскачать рукой, и люфт будет сразу заметен. С проверкой пыльника, всю обстоит гораздо проще. Выверните переднее колесо в любую сторону, до упора, и осмотреть его на наличие трещин или потеков. Если они есть, то оба пыльника необходимо заменить.

Внутренний

Замена внутреннего шруса ВАЗ 2109 проводится при наличии следующих деталей и инструментов:

• Тиски;
• Набор ключей;
• Молоток;
• Домкрат.

Первым делом, снимите полностью привод с автомобиля, и закрепите его в тисках. Для снятия пыльника, вам будет необходимо демонтировать хомуты шруса. После того, как данная процедура будет сделана, можно приступать к снятию самой детали. С помощью молотка, нанесите несколько крепких ударов по детали, для того, чтоб она вышла из крепления. На конце данной детали, находится пластиковый наконечник. Его необходимо аккуратно снять, для последующей установки на новую «гранату».

Перед тем, как произвести замену, все крепления, и сам шрус, нужно смазать специальной смазкой. Далее, аккуратно надеть новую деталь обратно на привод. Для этого, используйте молоток и деревянный брус, чтоб не повредить деталь.

Далее, следует установка пыльника. Его нужно установить на расстоянии, примерно 20 мм от «гранаты». После установки, закрепить хомутиками.

Внешний

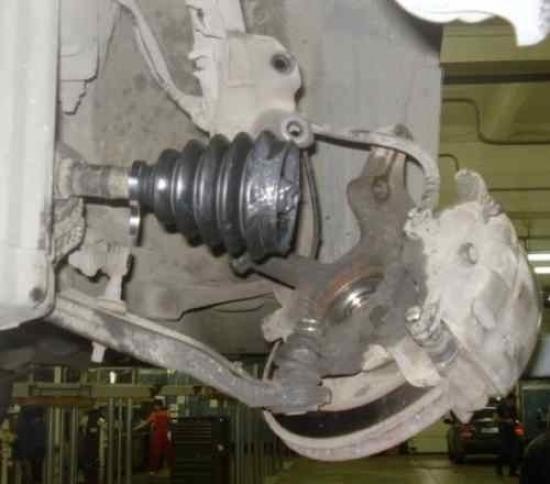

Замена наружного шруса ВАЗ 2109, производится, в основном, не снимая привод. Для этого, передние колеса нужно поднять домкратом, и установить переднюю часть автомобиля на специальные опоры. Колеса должны находится в подвешенном состоянии, чтоб привод мог свободно вращаться.

Далее, открутите винты крепления колеса, и снимите его, а рулевое колесо поверните до упора в любую сторону. Отсоедините поворотную цапфу от шлицевого конца «гранаты». Открутите гайки крепления пыльника, и снимите его. Аккуратно выбейте внутренний шрус с коробки передач, и следом за ним, внешний. Привод должен оставаться на месте и быть зафиксированным.

Теперь, шрус можно заменить, или сделать профилактику, помыв его бензином. Если на нем видны повреждения, то замена просто необходима. На время замены внутренней гранаты, в отверстие коробки передач вставьте временную заглушку, но не закрепляйте ее. После того, как замена будет завершена, выньте внутреннюю «гранату», и установите на свое место внешнюю. Соберите полностью, и вставьте шрус обратно.

После того, как всё будет на своих местах, ставьте колесо обратно, и перед началом движения проверьте работу рулевого колеса. Если руль крутится нормально, до упора, и не сопровождается хрустом, то Вы все сделали правильно.

Замена внутреннего шруса

При незначительном износе достаточно сменить пыльник, промыть гранату бензином, смазать. В остальных случаях требуется выполнить полную замену.
Для этого машина ставится на ручной тормоз, колеса фиксируются башмачными устройствами. Гайка ступицы отворачивается при помощи воротка и торцевого ключа, удаляются элементы кернения, чтобы не повредить резьбу шруса. Для сборки необходимо будет использовать новую гайку.

Ослабив колесные гайки и поддомкратив машину, колесо снимается. Перед началом работ из коробки следует слить масло. Поворотный кулачек освобождается от шаровой, для чего необходимо открутить два болта. Потянув к себе диск, аккуратно извлекаем шлицевую часть шруса. Приводная часть достается при помощи монтировки. Извлеченный шрус необходимо осмотреть. Если имеются потеки, следует сменить сальник.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое  подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Неисправности и их признаки

Составные элементы шарниров выполнены из высококачественных материалов, а рабочие поверхности имеют высококачественную обработку. Поэтому ШРУСы ВАЗ-2108 могут отработать значительный период без каких-либо вмешательств или обслуживания самого узла.

Но есть один нюанс – надежность узла соблюдается только при условии отсутствия загрязнения. Попадание внутрь песка и пыли, которые являются абразивом, интенсивно изнашивают рабочие поверхности, что приводит к разрушению шарнира.

От загрязнения узел защищают пыльники – специальные резинотехнические элементы, с одной стороны фиксирующийся хомутом на валу, а с другой – на внешней обойме.

А вот ресурс пыльника – ограничен. Из-за постоянного контакта с внешней средой, резина «стареет», что приводит к образованию трещин, сквозь которые внутрь узла проникает песок и грязь.

Диагностика привода сводится к осмотру пыльников. При выявлении хоть незначительных трещин, требуется незамедлительная замена пыльника ШРУСа 2108. Дополнительно проводится промывка элемента и закладка свежего смазочного материала.

Если своевременно не поменять пыльник ШРУСа на ВАЗ-2108, песок износит рабочие поверхности настолько, что шарнир просто рассыплется. Примечательно, что даже при незначительном износе поверхностей, исправить повреждения уже не удастся, поскольку узел неремонтируемый.

Признаком того, что требуется замена ШРУСа ВАЗ-2108, является появление ярко выраженного хруста и щелчков при поворотах руля. При незначительном износе сторонние звуки проявляются только при крайних положениях руля, но по мере износа хруст появляется и при меньших углах поворота.

На начальных этапах еще можно попытаться продлить срок эксплуатации, путем промывки, закладки смазки и замены пыльника. Но отметим, что если хруст появился, значит, рабочие поверхности уже начали изнашиваться, и указанные процедуры лишь отсрочат замену узла, но в конечном итоге делать ее придется.

Советы бывалых автомобилистов

Опыт — это бесценная вещь, которая может пригодиться вам в процессе эксплуатации и ремонта автомобиля. Но если собственного еще нет, можно воспользоваться опытом и навыками бывалых автомобилистов. Они неоднократно сталкивались с ситуациями, подобными вашей. Выход из строя шруса — точно не исключение.

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.
Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.
Чтобы подправить шрус, как следует усадить его на место, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень высокий.
Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.
Стопорная гайка на ступице затягивается специальным динамометрическим инструментом

Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.
При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.
Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов

Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

Срок службы шарнира равных угловых скоростей (ШРУС) во многом зависит от состояния его пыльника. Если защитный пыльник ШРУСа порван, поврежден или на нем видны масленые пятна, то его следует как можно скорее заменить (даже при незначительном проколе защитного чехла ШРУСа, необходимо провести замену). Если этого не сделать, то появляется риск того, что вода и песок, попавшие в ШРУС через поврежденный пыльник, превратят дорогостоящую деталь в кусок металлолома.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Конструктивные особенности привода

Основным достоинством ШРУСов, в сравнении с обычными шарнирами, является переда вращения без утрат даже при сильном изменении угла между составными частями вала (до 70 град.).

Всего же приводной вал ВАЗ-2108 включает три компонента:

1. Вал (с соединительными шлицами);
2. ШРУС внутренний (для взаимодействия с коробкой);
3. Шарнир внешний (обеспечивает взаимодействие с колесной ступицей).

Оба шарнира, используемые на ВАЗ-2108 – шарикового типа, конструктивно они практически идентичны, но отличаются размерами. Так, у внутреннего элемента наружная обойма имеет значительно большую глубину. Это обеспечивает возможность осевого смещения внутренней обоймы, и как следствие – изменение длины вала, что необходимо для возможности ведущим колесам совершать повороты. К тому же, левый и правый приводные валы в сборе имеют разную длину.

Основными составными частями ШРУСа являются:

• Внешняя обойма (выполнен в виде стакана, на внутренней поверхности проделаны специальные канавки);
• Внутренняя обойма (представляет собой силовой кулак, на котором тоже имеются канавки);
• Шарики;
• Сепаратор (предотвращает выпадение шариков);

Все это собрано в единую конструкцию, поэтому проверить ШРУС ВАЗ-2108, в целом, невозможно, даже если его полностью разобрать.

Соединение внутренних обойм с валом производится посредством шлицов. Фиксируются от снятия они стопорными кольцами.

Наружные обоймы сделаны заодно с концевиками, которые входят в шлицевое соединение с КПП и ступицей. Но фиксация концевика внутреннего ШРУСа в коробке выполняется стопорным кольцом, а вот внешнего шарнира – при помощи резьбового соединения (гайкой).
