Замена шруса ваз 21144, 2115, 2109, 2108

Как поставить новый шрус на ВАЗ.

Обязательно соблюдайте эту последовательность установки новых деталей:

1. Маленький хомут.
2. Пыльник гранаты.
3. Большой хомут.
4. Стопорное кольцо.
5. Сам шрус.

Для начала, чистим вал привода от пыли, грязи и старой смазки.

У большинства шрусов в комплекте идёт смазка, пыльник, два хомута и иногда новая ступичная гайка. Если вдруг в комплекте не оказалось смазки, лучше использовать графитовую смазку, а если её нет, то простой литол.

Первым делом одеваем маленький хомут. Затем пыльник (он должен уйти за ограничивающую шайбу) и большой хомут. Затем одеваем на вал привода стопорное кольцо. Теперь открываем тюбик со смазкой и полностью выдавливаем его в гранату. Вот и пришло время одевать шрус на привод. Из-за стопорного кольца будет сложно привод засунуть в гранату, поэтому берём молоток и легонько, стараясь не повредить резьбу, садим гранату на место. Сейчас нужно надеть пыльник на шрус и затянуть хомуты.

Сборка происходит в обратной разборке последовательности, но есть один ньюанс! Не перетягивайте ступичную гайку! От этого может загудеть подшипник. Ступичная гайка должна быть затянута с усилием 225,0–250,0 Н*м. Конечно же мало у кого есть динамометрический ключ. Так, что затягивайте гайку туго, но не со всей силы. По идее, на метровый вороток нужно будет надавить силой максимум 25 кг. Но, труба удлиняющая при таком усилии будет пружинить, так что как тут опишешь точно. Но уж явно весом прыгать не надо.

Причины и признаки неисправности ШРУСа на ВАЗ 2115

Самые распространенные причины:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора или воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Существуют и другие признаки, указывающие на неисправность шарниров:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Советы бывалых автомобилистов

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.

Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.

Чтобы подправить шрус, как следует усадить его на место, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень высокий.

Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.

Стопорная гайка на ступице затягивается специальным динамометрическим инструментом

Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.

При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.

Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов

Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

Стуки в ходовой — частые спутники жизни владельцев ВАЗ 2114. Множество элементов, способных вызывать стук, плохие дороги, некачественные детали могут быть причиной посторонних шумов в подвеске. Распространенный источник проблемы — шаровый распределитель угловых скоростей, или ШРУС (граната).

Процесс замены детали несложен, поэтому поменять ее можно и своими руками. Часто задают вопрос, какой ШРУС для ВАЗ 2114 лучше: обычный или трипоидный. Среди самых распространенных доводов: трипоидный надежнее, но гудит и вибрирует на высоких скоростях. Обычный менее надежен, но машина лучше управляется на высокой скорости. Впрочем, можно встретить и противоположные мнения и доводы на этот счет.

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Как происходит на ваз 2114 замена внутреннего шруса

Заменил внутренний левый ШРУС. Была проблема при ускорении, а именно щелчки при резком разгоне «под ногами» и при небольшом повороте налево. Так как левый внутренний ШРУС работает при большем углу, заменил именно его. Кстати на форуме упоминали, что машины 2008 года имели дефекты левого внутреннего ШРУСа. Также под замену попали и все пыльники. Почти все имели трещины и малое количество смазки, которая к тому же и подсохла. При замене были некоторые трудности. Гайки были законтрены от души. Так что помогал срывать их зубилом. Поломал один вороток. Также приобрёл съёмник ШРУСов с привода и рулевых наконечников. Их работа меня порадовала экономией времени, ненадобностью помощника и тесов, лишней работой кувалдой.

ШРУС Автоваз.

Новый ШРУС уже со смазкой.

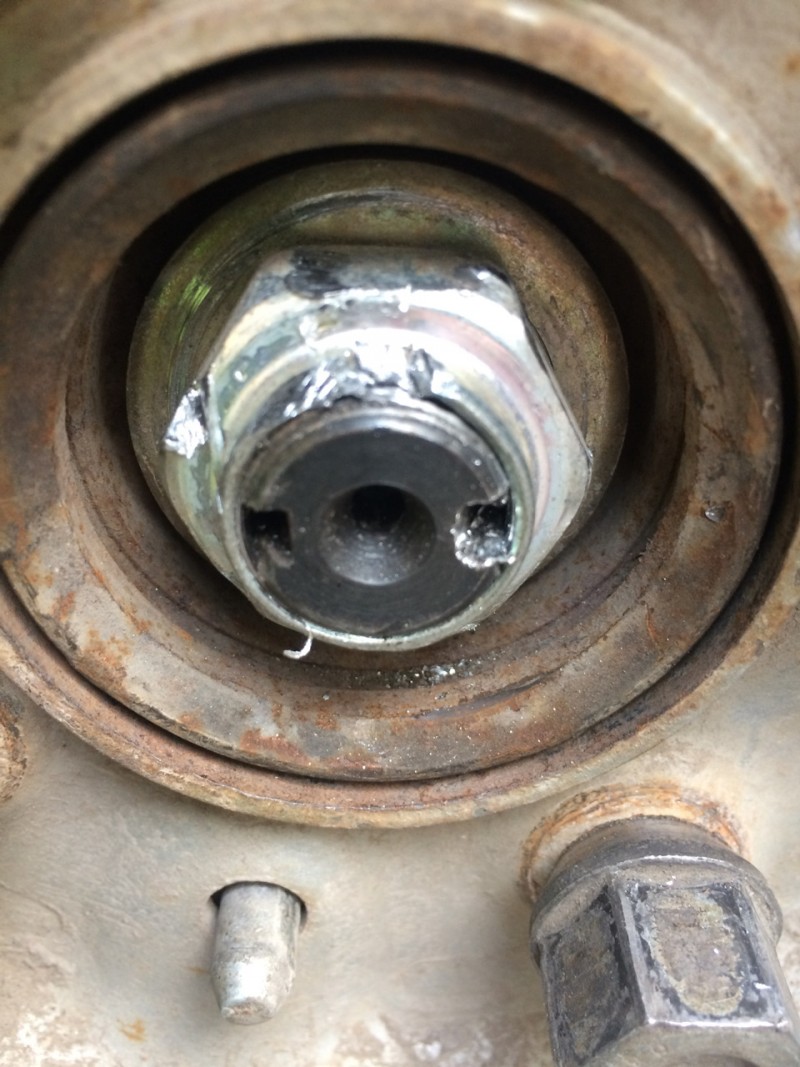

Бил зубилом и откручивал таким рычагом. На фото запаска.

Съёмник работает на ура

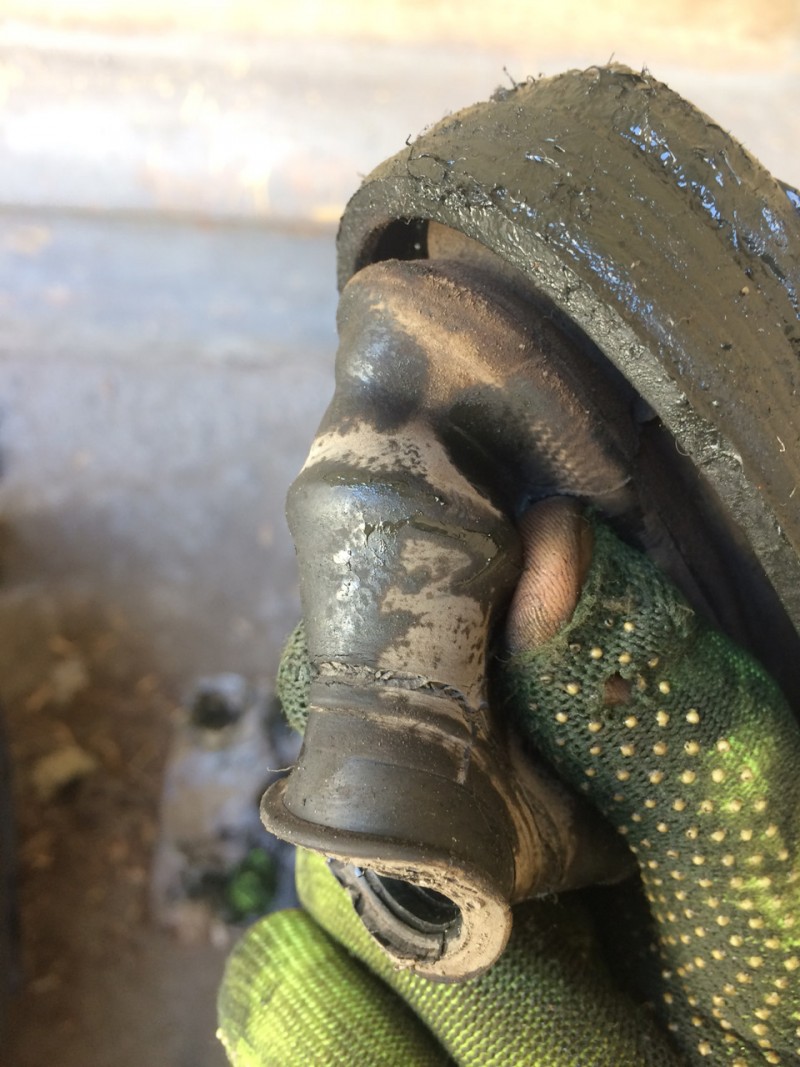

Как ни крути но рвутся пыльники.

Съёмник ШРУСов тоже показал себя хорошо.

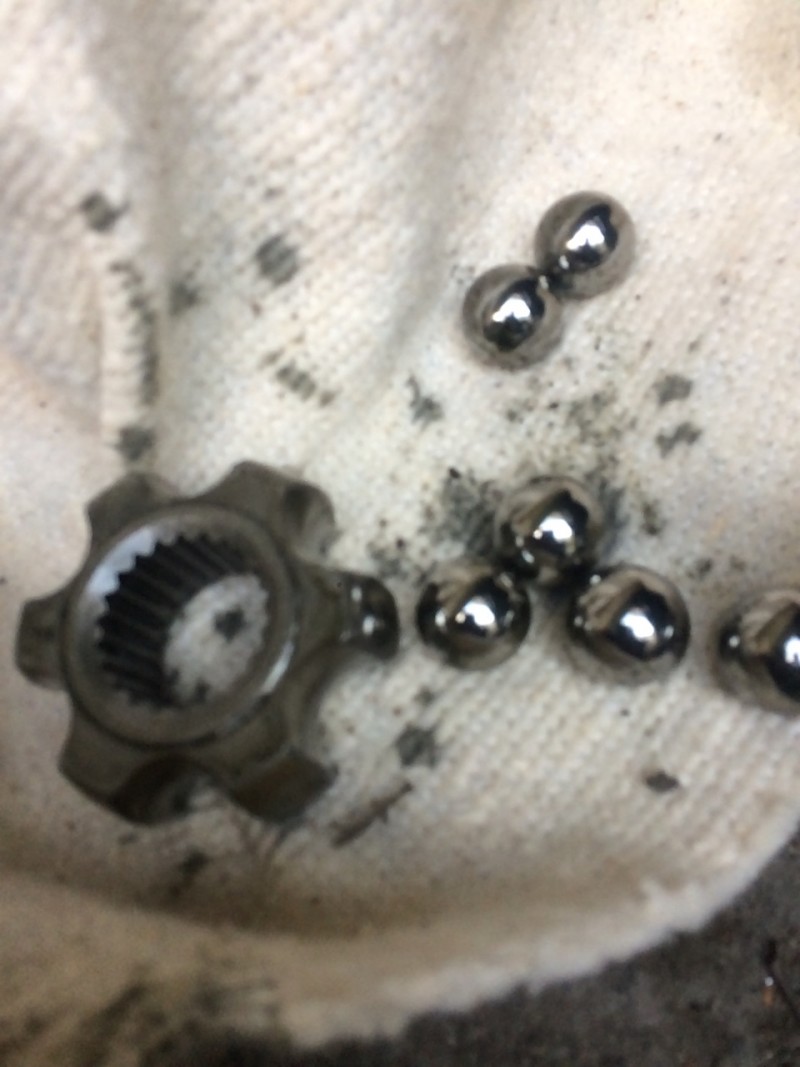

Помыл все бензином.

Промыл бензином и заново собрал. Ещё походят.

Левый привод готов.

Ещё бы одну зиму не выдержали

Правый привод готов.

Это квадрат от воротка «автодело». Купил Торекс и потом со скрипом открутил.

Экстренный ремонт

Каждый автомобилист, который заботится о собственном транспортном средстве, просто обязан знать, как проводится развал-схождение. Это во многом предотвращает целый ряд проблем при эксплуатации.

Если же не уследили, либо поломка произошла неожиданно, водитель почувствовал, как при вращении скрипит руль, или появились другие характерные признаки нарушения целостности пыльника, нужно проводить ремонт.

Экстренный метод ремонта актуален, если неприятность застала вас в пути. Но он подходит только в качестве временной меры.

Суть заключается в том, чтобы замотать пыльник пленкой и закрепить с помощью изоленты или хомута. Пленку можно заметить пакетом или резиновой перчаткой

Это уже не принципиально важно

Есть такие водители, которые с подобным лайфхаком проездили еще не одну тысячу километров.

А потому в самое ближайшее время ШРУС начнет сильно страдать. Лучшим решением в этом ситуации будет снятие, промывка, добавление смазки, и установка нового пыльника.

Замена ШРУСа своими руками — видео — Ремонт ваз своими руками

Понять, что пришла пора заменить шарнир угловых скоростей, можно по характерному стуку и треску, который исходит от колес во время поворотов. В некоторых случаях, конечно, стук и хруст может появляться и по другим причинам, поэтому дл того, чтобы удостовериться в том, что виновник именно ШРУС, вам следует попробовать покачать вал привода, если вы рукой будете чувствовать люфт, то сто процентов пора менять шарнир угловых скоростей.

Также, хотелось бы отметить еще один элемент, который плотно связан с шарниром, который отвечает за угловые скорости – пылезащитный чехол. Чтобы диагностировать неисправность данного элемента машины, вы должны полностью вывернуть колеса и провести визуальный осмотр, если вы заметите явные механические дефекты, то должны срочно его заменить.

• Напомним, что в предыдущей статье мы рассматривали как удалить воздушную пробку из системы охлаждения двигателя своими руками.
• Замена шарнира угловых скоростей: этап первый
• Первым делом, вы должны зафиксировать машину при помощи стояночного тормоза, а также подложить под задние колеса стопорящие бруски.

Далее, распустите гайку ступицы и снимите защитный колпак. Сделать это можно будет только крепким инструментом и при помощи рычага из трубы. Стоит отметить, что в качестве альтернативного и более надежного варианта, может служить специальный ключ за выкручивания привода, но обычного его нет в гараже, да и одолжить не всегда есть у кого.

После того, как выкрутите гайку ступицы, займитесь отпусканием болтов колес.Замена шарнира отвечающего за угловые скорости: этап второй

Теперь вам необходимо приподнять переднюю часть машины, чтобы колеса оторвались от земли, и зафиксировать транспортное средство в таком положении при помощи опор. Далее, выкрутите болты колес и достаньте упорную шайбу, которая находится на гайке ступицы.

Следующим шагом, вы должны выкрутить два болта расположенных на поворотном кулаке и соединяющих его с нижней шаровой опорой. Перед выполнением этих работ, вы должны вывернуть руль в кране положение, в направлении того, с какой стороны производится замена.

Далее оттяните поворотный кулак и вытяните шлицевой конец наружной части шарнира угловых скоростей. После этого, при помощи монтировки, демонтируйте внутреннюю часть шарнира угловых скоростей.

Теперь, вам следует зафиксировать вал в тисках и демонтировать пыльники с хомутами, после чего сбейте рассматриваемый элемент транспортного средства при помощи молотка.

Замена ШРУСа своими руками: этап третий

Третий этап является завершающим. Вы должны надеть на вал новый пыльник и набить заранее заправленный смазочным веществом шарнир отвечающий за угловые скорости. После этого зажмите клещами хомут пыльника.

Очень важным моментом, является тот факт, что перед тем как поставить все приводы на первоначальные места, вы должны смонтировать на шарнир отвечающий за угловые скорости новое кольцо стопора.

Видео. Как заменить ШРУС своими руками

Завершающим шагом идет окончательная фиксация шарнира угловых скоростей. Для этого вы должны наносить молотком удары в пол силы вдоль оси вала. При этом, чтобы не повредить ось, вам следует воспользоваться деревянной смягчающей прокладкой.

Последствия повреждения пыльника шруса!

В процессе эксплуатации резиновый чехол (пыльник) может повреждаться, что приводит к попаданию внутрь шарнира влаги и грязи и последующему выходу этого узла из строя.

Необходимость замены пыльника может быть определена при его визуальном осмотре, если обнаружены разрывы, трещины, подтекания смазки.

В случае, если в шарнир уже успела проникнуть грязь, сигналами того, что требуется срочное вмешательство, могут быть:

• гул или треск при поворотах колёс;
• увод машины в сторону;
• биение руля;
• пробуксовка при старте (скорее всего поломка внутреннего шруса).

Отличительной конструктивной особенностью автомобилей Renault Logan, выпущенных до 2010 года, является то, что наружный ШРУС неразборный и в случае повреждения защитного чехла и вероятного выхода шарнира из строя придется заменить весь привод в сборе.

Инструменты и приспособления, которые понадобятся для замены

• Набор рожковых ключей;
• Набор торцевых головок;
• Вороток;
• Новые защитные чехлы и сальники;
• Домкраты (2 шт.);
• Зубило;
• Молоток;
• Противооткатные упоры;
• Съемники для выпрессовки шаровых опор;
• Емкость для трансмиссионного масла;
• Свежая смазка для ШРУС.

Замены пыльника (+ фото)

1. Рекомендуется установить автомобиль на смотровую канаву. При помощи головки на «30» и воротка открутить гайку крепления ступицы колеса, со стороны которого будет производиться замена пыльника.
2. Под задние колеса установить противооткатные упоры, передние колеса вывесить при помощи домкратов.
3. Используя головку на «17», открутить колесные болты и снять колесо.
4. Выкрутив при помощи ключа или головки на «10» болты крепления защиты картера двигателя, снять защиту.
5. Вручную снять пластиковую заливную пробку коробки передач, ключом на «8» открутить сливную пробку и слить масло в специально приготовленную ёмкость.
6. При помощи специального съёмника снять рулевую тягу. Заодно можно попросить напарника покрутить рулём, и проверить без рулевых наконечников, не стучит ли рулевая рейка. Если присутстсвуют скрипы и стуки, то необходим ремонт и подтяжка рулевой рейки.
7. Открутить болты крепления шаровой опоры рычага подвески и демонтировать опору. (болт на 16, в некоторых мануалах указан на 15, зависит от фазы).
8. Снять ступицу колеса.
9. При помощи торцевой головки на «13» открутить 3 болта крепления внутреннего ШРУСа к корпусу коробки передач.
10. Вытащить привод.
11. Используя молоток и зубило или съемник стопорных колец, снять с вала привода внутреннюю обойму шарнира.
12. Отверткой ослабить хомут крепления пыльника внутреннего ШРУСа и снять пыльник.
13. Демонтировать пластмассовый пыльник внутреннего ШРУСа и находящиеся рядом с ним сальник и подшипник. Для демонтажа последнего используется съемник либо зубило и молоток. В последнем случае удары нужно наносить со средней силой и направлять в верхнюю часть подшипника.
14. Снять поврежденный наружный пыльник ШРУСа, ослабив хомуты его крепления (в зависимости от фазы, хомуты могут быть неразборными, придётся их пилить или ломать).
15. Промыть ШРУС бензином и тщательно протереть.
16. Нанести небольшое количество смазки для шарниров на вал для облегчения надевания нового пыльника, заложить в него смазку и протянуть его к ШРУСу. Закрепить хомутами.
17. Произвести сборку в обратной последовательности.

Замена пыльника рулевой рейки Ваз 2114

«Следует знать! Важная часть процесса замены узла проходит через подкапотное пространство, поэтому перед выполнением процедуры замены, дождитесь охлаждения двигателя вашего автомобиля».
Сегодня рассмотрим способ замены пыльника без снятия рулевой рейки. Конечно, процесс протекает не так легко и непринужденно, нежели в ситуации, когда двигатель предварительно извлечен. Однако на положительном результате это не скажется.
Инвентарь, который нам понадобится:

• Отвертка
• Молоток.
• Плоскогубцы.
• Ключи на «10», «13» и «22», но лучше трещотки тех же размеров.
• Литол для смазки.

Для удобства восприятия, разделим мероприятие по замене на 13 последовательных шагов:

Как говорилось выше, дожидаемся охлаждения двигателя (если ранее он функционировал). Работать будем из довольно тесного подкапотного пространства, потому для того чтобы добраться до рейки необходимо демонтировать некоторые узлы которые будут мешаться. При помощи ключа или трещотки на «10» откручиваем корпус адсорбера и извлекаем его.
Далее находим металлическую защиту, которая прикручена к кузову автомобиля и защищает узел от механических повреждений. Берем ключ на «10» и отворачиваем крепежные гайки (две сверху, одна снизу). Демонтируем защитную резинку.
Теперь невооруженным глазом можно увидеть две рулевые тяги, закрепленные при помощи болтов. Их нам и нужно открутить и развальцевать, для этого используем плоскую отвертку, молоток, ключ на «22».
Когда все элементы крепления выкручены, отсоединяем, отводим рулевые тяги от рейки.
Сейчас самое время для того, чтобы начать работу непосредственно с самой рейкой. Первым делом нам нужно открутить крепление, расположенное на ее правом конце (в районе пассажирского отделения). Вывинчиваем две гайки сверху и снизу (ключ на «13»).
Снимаем крепление, металлическую скобу и защитную боковую резинку.

Вытягиваем старый пыльник. Если он не поддается снятию, покрутите его вокруг узла, расшатайте.

Когда защитный чехол снят, обследуйте рейку на наличие загрязнений

Очистите и смажьте поверхность, нанеся на нее некоторое количество литола.
«Важно! При производстве работ, когда рулевые наконечники отсоединены, не вращайте рулевое колесо».
Одеваем новое защитное изделие таким образом, чтобы его не перекрутить (повредить). Когда кожух нанизан и располагается, так как положено, при помощи болтов закрепляем рулевые тяги непосредственно к рейке (используем ключ на «22»)

Завальцевываем гайки.
Ставим боковой чехол, и металлическую скобу крепления

Когда кожух нанизан и располагается, так как положено, при помощи болтов закрепляем рулевые тяги непосредственно к рейке (используем ключ на «22»). Завальцевываем гайки.
Ставим боковой чехол, и металлическую скобу крепления

Проверяем, затянуты ли все болты креплений.
Устанавливаем металлическую защиту, резинку.

Возвращаем на место, прикручиваем адсорбер.

Вот такой не сложный процесс снятия и установки. Самым сложным является то, что вся операция усложняется неудобными, тесными условиями работы. После проведения работ протестируйте систему руления в дорожных условиях. Функционирование агрегата после смазки должно стать четким и отзывчивым.
Теперь вы знаете, как поменять пыльник на рулевой рейке ваз 2114 самостоятельно.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал. Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Что выбрать?

Для выполнения замены внутреннего или наружного шруса на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что наиболее подходящие и качественные шрусы для модели ВАЗ 2114 выпускает производитель, то есть АвтоВАЗ.

Но здесь наступает самое главное разочарование — они не продаются. Единственный вариант — это ехать на специализированный ВАЗовский официальный автосервис. Но с точки зрения финансовых затрат не самое разумное решение.

К тому же, сейчас на рынке есть достаточно широкий ассортимент аналогов

Судя по отзывам владельцев ВАЗ 2114, особое внимание следует обратить на шрусы производства таких фирм как:. Фото шруса GKN для ВАЗ 2114

Фото шруса GKN для ВАЗ 2114

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
3. С помощью баллонного ключа снимите болты крепления с колес.
4. Поднимите домкратом необходимую часть автомобиля.
5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
9. Извлеките старый поврежденный шрус.
10. Проверьте наличие повреждений на штоке.
11. Удалите со штока остатки смазки при помощи сухой ветоши.
12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
14. Соблюдая обратную последовательность, соберите запчасти.
15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
16. Завершив ремонт, проверьте автомобиль в действии.
17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

О пыльниках

Их замена требуется значительно чаще, чем самих шарниров. Ресурс ШРУС – около 150 тысяч км. Резиновое изделие ходит в лучшем случае не более 30 тысяч км. Для замены наружного пыльника демонтировать привод необязательно. Но если требуется замена внутреннего ШРУСа на ВАЗ-2114, придется демонтировать весь привод.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Установка новых шарниров

И остался заключительный этап – установка новых шарниров на привод. О том, как поменять гранату на ВАЗ-2109, вы уже почти знаете все. Осталось поставить новый элемент.

Сначала промываете вал, избавляетесь от пыли, остатков смазки, затем надеваете новый пыльник. Далее выполняете такие манипуляции:

1. Ставите новое стопорное кольцо.
2. Аккуратно, стараясь не повредить, надеваете гранату на вал. Чтобы она села, нужно нанести несколько резких ударов через проставку из дерева.
3. Под пыльник и на внутреннюю часть шарнира нанесите смазку. Кстати, в комплекте идет небольшое количество, рекомендуется добавить еще немного.
4. Фиксируете пыльник при помощи двух хомутов.

После того, как соберете весь привод, можно приступить к его установке на автомобиль. Работа выполняется в обратном порядке. Сначала ставите на место внутренний ШРУС, затем внешний.

Затяните гайку и зафиксируйте ее при помощи зубила. Чтобы не появилась коррозия, на гайку можно нанести небольшое количество «Литола» и закрыть ее колпачком. Теперь вы знаете, как поменять гранату на ВАЗ-2109 самостоятельно. Процедура не займет много времени, зато вы сможете сэкономить круглую сумму. В мастерских запросят за ремонт примерно столько же, сколько стоит комплект шарниров (около 1000 рублей).

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

1. Включите ручной тормоз, установите противокаты под колеса.
2. Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
3. Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
4. Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
5. Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
6. Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
7. Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
8. Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
9. Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

 Загрузка …
