Замена шруса ваз 2113, 2114, 2115

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Рассмотрим устройство

Стабильное наличие запчастей для любых отечественных автомобилей в магазинах, и их вполне доступная цена, делает ремонт (замену) ШРУСа не затратным и в финансовом отношении и в отношении времени. Однако:

• Вам следует учитывать, что замена пыльника по объему выполняемых работ ни сколько не меньше чем замена гранаты на ваз 2115
• Именно поэтому на практике, по трудоемкости, замену пыльника нельзя назвать легкой, к тому же, вам понадобятся навыки применения слесарного инструмента и соблюдение правил согласно требованиям техники безопасности, приступая к выполнению подобной работы
• ШРУС, еще называемый «гранатой» за его своеобразную форму, задача его передать вращающий момент от коробки к колесам машины, устройство ШРУСа не представляет ничего сложного, состоит он из главных семи элементов, фото ниже

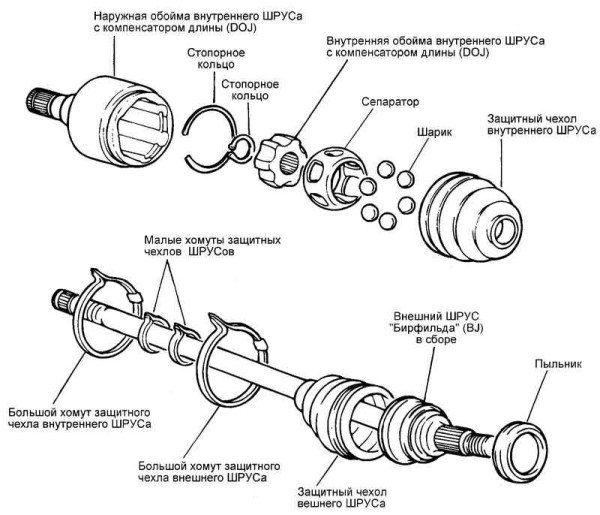

Основные элементы ШРУСа и чехла (пыльника) ШРУСа

• Однако, хотя срок работы его рассчитан на продолжительное время, замена шруса ваз 2115, процедура, которую приходиться выполнять довольно часто и во многом это зависит от интенсивности и условий эксплуатации машины
• Необходимость в замене возникает при появлении люфта в любых соединениях устройства, либо при характерном хрусте и треске при поворотах колес
• Замена, как правило, выполняется после проверки и подтверждения версии неисправности ШРУСА, при этом вам необходимо выполнить его диагностику, чтобы убедиться, что вся проблема заключается действительно в нем

Признаки неисправности

• хруст под колесами;
• рывки при смене скорости, начале движения.

Именно хруст проще всего заметить, и именно на этот признак стоит ориентироваться в первую очередь при диагностике. Вот только как отличить звук, исходящий от наружного элемента от звука, который издает внутренний шрус? Проверить состояние наружного можно, повернув руль до упора и начав движение. Хруст во время движения по прямой свидетельствует о неисправности внутреннего шруса. Проверить состояние данной детали также можно, если приподнять машину и прокрутить колеса вхолостую. Появившийся при этом звук – 100%-ная гарантия. Неисправен один из шрусов.

При появлении хруста и рывков также надо осмотреть механизм. Возможно, треснул пыльник. Визуальный осмотр позволит найти трещины, сколы, деформацию и станет ясно, что не так, что делать.

Группы масел

Для отечественных автомобилей ВАЗ 2115 подходят разные группы трансмиссионных масел, а именно:

• GL-4
• GL-5

Первая подходит для коробок передач переднеприводных ВАЗов, а вторая является универсальной и подходит почти для всех отечественных автомобилей. Некоторые полагают, что масла GL-5 более качественные, чем GL-4, но это неправда.

Эти классы просто отличаются между собой, и ни один из них не лучше и не хуже другого. К примеру, в некоторых коробках масла API GL-5 могут оказывать губительное воздействие на синхронизаторы, а API GL-4 отлично для них подойдет. Масла для коробки передач ВАЗ 2115 типа GL-5 можно разделить на три группы:

• SAE 85W90 — минеральные смазки типа Рексол ТМ-5-18, Норси и Лукойл ТМ-5-18;
• SAE 80W90 — менее густые минеральные масла, среди которых Велс ТМ, Спектрол-Форвард, Texaco Geartex EP-C и другие;
• SAE 75W-90 — синтетика и полусинтетика: Motulgear, Teboil EP, ВР Energear SGX.

Всё о своевременной замене пыльника ШРУСа

Не следует дожидаться хруста, образующегося на поворотах или при резком вдавливании педали газа. Замена пыльника должна проводиться автомобилистом при обнаружении на нём разрывов и трещин. При игнорировании этих проблем возникает разгерметизация ШРУСа и его последующее загрязнение.

Главным признаком наличия механических повреждений на защитном чехле являются специфические жирные следы смазки, которые имеют свойство разлетаться во все доступные стороны.

Когда появляется настораживающее потрескивание, скорее всего, потребуется замена всей гранаты, а не только пыльника. А это, как уже видно из вышеописанных разделов, весьма затруднительно.

Чтобы поменять пыльник ШРУСа самостоятельно, также потребуется некоторая сноровка.

Ход работы

1. При помощи ключа на 17 открутить сливную пробку и слить масло из коробки передач. Рекомендуется не забыть заранее подготовить пятилитровую ёмкость для временного хранения масла. Желательно, чтобы она закрывалась. В противном случае из-за невнимательности можно случайно её разлить.
2. Наиболее сложным моментом может стать срывание болтов крепления колеса с их стационарных мест расположения.
3. После этого нужно при помощи домкрата приподнять нужную область транспортного средства. Это необходимо сделать, для того чтобы облегчить откручивание болтов колеса и в последующем совсем их снять.
4. Во избежание возможного несчастного случая и ненужного травматизма автомобилисту рекомендуется поставить под машину любой доступный упор. Им может стать плотная доска, пень или любой другой доступный прочный и устойчивый материал.
5. После этого положение автомобиля следует подкорректировать при помощи домкрата. Он должен чётко опираться на подпорку.
6. При выполнении следующего этапа без помощника не обойтись. В лучшем случае им станет человек, в худшем — брусок. Помощник необходим для осуществления нажатия на педаль тормоза. Также он может помочь в откручивании гайки ступицы. Для этого понадобится соответствующая головка на 30 и полуметровая труба, выполняющая роль удлинителя.
7. Снятая гайка является одноразовой и требует замены после проведения каждого откручивания.
8. Только после снятия шайбы и откручивания гайки можно приступить к освобождению шаровой опоры. Автомобилисту понадобится два болта, подходящих под ключ на 17.
9. Отведя стойку в сторону, высвобождается наружный ШРУС.
10. После этого последовательно снимается внутренний ШРУС (как проводится это мероприятие, описано выше).
11. Новый пыльник одевается на вал только после тщательной промывки гранаты в керосине или бензине для удаления старой смазки. Перед непосредственным одеванием граната обрабатывается новой, заранее купленной, смазкой.
12. Хомут насаженного на вал пыльника надо крепко затянуть.
13. Чтобы избежать последующего быстрого износа защитного чехла, ШРУС должен находиться в положении, соответствующем середине его хода. Один край пыльника надо аккуратно отодвинуть отвёрткой и выпустить присутствующий в нём воздух.
14. Второй хомут затягивается только после проведения этой процедуры.
15. Далее, осуществляется полная сборка устройства при полном сохранении обратной последовательности.

На видео — замена пыльника ШРУСа:

При проведении подобных ремонтных работ затрагивается множество смежных механизмов и устройств. Поэтому проводить его рекомендуется только при полной уверенности в собственных силах. Если есть малейшие сомнения, то автомобилисту лучше перестраховаться и обратиться в автосервис. Процедура замены гранаты или пыльника обычно стоит не дороже, чем 1 000 рублей.

Разборка привода и замена пыльника

Последовательность работ.

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Первый путь.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Второй путь.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

ВАЖНО: При таком методе масло сливать нужно обязательно.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
3. С помощью баллонного ключа снимите болты крепления с колес.
4. Поднимите домкратом необходимую часть автомобиля.
5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
9. Извлеките старый поврежденный шрус.
10. Проверьте наличие повреждений на штоке.
11. Удалите со штока остатки смазки при помощи сухой ветоши.
12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
14. Соблюдая обратную последовательность, соберите запчасти.
15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
16. Завершив ремонт, проверьте автомобиль в действии.
17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

Статья в тему: Как установить бортовой компьютер на ВАЗ 2114

Замена пыльника рулевой рейки Ваз 2114

«Следует знать! Важная часть процесса замены узла проходит через подкапотное пространство, поэтому перед выполнением процедуры замены, дождитесь охлаждения двигателя вашего автомобиля».
Сегодня рассмотрим способ замены пыльника без снятия рулевой рейки. Конечно, процесс протекает не так легко и непринужденно, нежели в ситуации, когда двигатель предварительно извлечен. Однако на положительном результате это не скажется.
Инвентарь, который нам понадобится:

• Отвертка
• Молоток.
• Плоскогубцы.
• Ключи на «10», «13» и «22», но лучше трещотки тех же размеров.
• Литол для смазки.

Для удобства восприятия, разделим мероприятие по замене на 13 последовательных шагов:

Как говорилось выше, дожидаемся охлаждения двигателя (если ранее он функционировал). Работать будем из довольно тесного подкапотного пространства, потому для того чтобы добраться до рейки необходимо демонтировать некоторые узлы которые будут мешаться. При помощи ключа или трещотки на «10» откручиваем корпус адсорбера и извлекаем его.
Далее находим металлическую защиту, которая прикручена к кузову автомобиля и защищает узел от механических повреждений. Берем ключ на «10» и отворачиваем крепежные гайки (две сверху, одна снизу). Демонтируем защитную резинку.
Теперь невооруженным глазом можно увидеть две рулевые тяги, закрепленные при помощи болтов. Их нам и нужно открутить и развальцевать, для этого используем плоскую отвертку, молоток, ключ на «22».
Когда все элементы крепления выкручены, отсоединяем, отводим рулевые тяги от рейки.
Сейчас самое время для того, чтобы начать работу непосредственно с самой рейкой. Первым делом нам нужно открутить крепление, расположенное на ее правом конце (в районе пассажирского отделения). Вывинчиваем две гайки сверху и снизу (ключ на «13»).
Снимаем крепление, металлическую скобу и защитную боковую резинку.

Вытягиваем старый пыльник. Если он не поддается снятию, покрутите его вокруг узла, расшатайте.

Когда защитный чехол снят, обследуйте рейку на наличие загрязнений

Очистите и смажьте поверхность, нанеся на нее некоторое количество литола.
«Важно! При производстве работ, когда рулевые наконечники отсоединены, не вращайте рулевое колесо».
Одеваем новое защитное изделие таким образом, чтобы его не перекрутить (повредить). Когда кожух нанизан и располагается, так как положено, при помощи болтов закрепляем рулевые тяги непосредственно к рейке (используем ключ на «22»)

Завальцевываем гайки.
Ставим боковой чехол, и металлическую скобу крепления

Когда кожух нанизан и располагается, так как положено, при помощи болтов закрепляем рулевые тяги непосредственно к рейке (используем ключ на «22»). Завальцевываем гайки.
Ставим боковой чехол, и металлическую скобу крепления

Проверяем, затянуты ли все болты креплений.
Устанавливаем металлическую защиту, резинку.

Возвращаем на место, прикручиваем адсорбер.

Вот такой не сложный процесс снятия и установки. Самым сложным является то, что вся операция усложняется неудобными, тесными условиями работы. После проведения работ протестируйте систему руления в дорожных условиях. Функционирование агрегата после смазки должно стать четким и отзывчивым.
Теперь вы знаете, как поменять пыльник на рулевой рейке ваз 2114 самостоятельно.

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

Расположение шруса

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Самое главное — процедура замены не представляет собой ничего сложного, что позволяет произвести работы своими собственными руками. Но скажем сразу, если у вас нет времени, желания или вы просто не уверены в собственных навыках, доверьте лучше ремонт специалистам. Вы потратите на это лишние деньги, зато будете уверены в результате.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

1. Включите ручной тормоз, установите противокаты под колеса.
2. Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
3. Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
4. Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
5. Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
6. Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
7. Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
8. Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
9. Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

 Загрузка …

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу. Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

Как поставить новый шрус на ВАЗ.

Обязательно соблюдайте эту последовательность установки новых деталей:

1. Маленький хомут.
2. Пыльник гранаты.
3. Большой хомут.
4. Стопорное кольцо.
5. Сам шрус.

Для начала, чистим вал привода от пыли, грязи и старой смазки. У большинства шрусов в комплекте идёт смазка, пыльник, два хомута и иногда новая ступичная гайка. Если вдруг в комплекте не оказалось смазки, лучше использовать графитовую смазку, а если её нет, то простой литол. Первым делом одеваем маленький хомут. Затем пыльник (он должен уйти за ограничивающую шайбу) и большой хомут. Затем одеваем на вал привода стопорное кольцо. Теперь открываем тюбик со смазкой и полностью выдавливаем его в гранату. Вот и пришло время одевать шрус на привод. Из-за стопорного кольца будет сложно привод засунуть в гранату, поэтому берём молоток и легонько, стараясь не повредить резьбу, садим гранату на место. Сейчас нужно надеть пыльник на шрус и затянуть хомуты. Сборка происходит в обратной разборке последовательности, но есть один ньюанс! Не перетягивайте ступичную гайку! От этого может загудеть подшипник. Ступичная гайка должна быть затянута с усилием 225,0–250,0 Н*м. Конечно же мало у кого есть динамометрический ключ. Так, что затягивайте гайку туго, но не со всей силы. По идее, на метровый вороток нужно будет надавить силой максимум 25 кг. Но, труба удлиняющая при таком усилии будет пружинить, так что как тут опишешь точно. Но уж явно весом прыгать не надо.

Как поменять гранату на ВАЗ 2115

Вам понадобится

• — комплект ШРУСов (2 внутренних и 2 наружных);
• — домкрат;
• — набор ключей и отверток;
• — молоток и зубило;
• — емкость 5 литров;
• — страховочные опоры;
• — тиски;
• — труба длиной 1 м;
• — противооткатные упоры.

Инструкция

Меняйте гранаты на автомобиле ВАЗ-2115 только с зафиксированными противооткатными упорами задними колесами. Передок машины нужно поднять и под обе стороны поставить опоры для страховки.

Не у каждого имеются в наличии такие, как на СТО, поэтому позволяется использовать крепкие деревянные брусья, а лучше пеньки большого диаметра (не меньше 30 сантиметров).

Подставлять камни, кирпичи, блоки, крайне нежелательно, так как они могут не только пробить днище машины, но и раскрошиться, что приведет к неизбежному падению автомобиля.

Ослабьте болты крепления колес к ступице. Только лишь после подвешивания передней части машины выкрутите их полностью и снимите колеса. Проводить замену ШРУСов лучше всего поочередно. Сначала на одном приводе, затем на втором.

Во-первых, нельзя извлекать из КПП одновременно две гранаты без специальной заглушки. Во-вторых, намного удобнее проводить ремонт сначала с одной стороны, затем с другой.

Если же есть напарник, то можно синхронно работать с обеих сторон автомобиля.

Ослабьте гайку на ступице. Для этого удобнее всего использовать головку на 30. К ней нужно приварить метровый кусок трубы (она послужит хорошим рычагом).

Сперва расконтрите гайку с помощью выколотки, только после этого выкручивайте ее. Она затянута с большим усилием, поэтому сорвать ее простыми ключами окажется непросто. Учтите это при сборке.

Установите съемник на тягу и, медленно вкручивая болт на нем, добейтесь выхода пальца из поворотного кулака амортизационной стойки. Накидным ключом на 17 выкрутите два болта, которыми прикручена шаровая опора. Извлеките внешнюю гранату из колесной ступицы.

Половина дела сделана, осталось вынуть внутренний ШРУС. Сначала слейте из КПП масло, чтобы после извлечения привода оно не вытекло. При помощи зубила и молотка нужно извлечь внутреннюю гранату из КПП.

Для этой цели можно использовать и лом, на коробке имеется упор.

Зажмите как можно крепче привод в тисках после снятия. Ослабьте хомуты, а пыльники можно даже разрезать, чтобы не мешали. Но лучше их вывернуть наизнанку. Резкие удары молотком по ШРУСам собьют их с приводного вала.

Вал же нужно тщательно вычистить, промыть в растворителе и протереть насухо ветошью. Не рекомендуется смешивать старую смазку с новой. Собирать привод нужно в строгой последовательности.

Нанизываете на вал хомут и защитный пыльник, только после них ставьте стопорное кольцо.

Набейте гранату на приводной вал. Сделать это можно простым молотком, только ставьте на место удара бронзовую или же деревянную подкладку. Наносите резкие, но не сильные удары. Фанатизм не проявляйте в этом деле.

Установив ШРУС, выдавите всю смазку, которая шла в комплекте, в пыльник. Теперь осталось натянуть защитный пыльник на гранату и зафиксировать хомутами. Аналогично происходит замена всех гранат на ВАЗ-2115.

А сборка всех узлов производится в обратном порядке.

Полезный совет

• Самостоятельная замена ШРУСа ВАЗ 2108 в домашних условиях
• Замена ШРУСА гранаты на ваз 2114, ваз 2115 и т д

Замена ШРУСа

Замену можно произвести самостоятельно, для этого необходимо запастись нужными инструментами:

• ключ на 17, 19;
• головки на 13 – 17, 30;
• балонник;
• монтажная лопатка;
• вороток;
• домкрат;
• плоскогубцы и смазка.

Подготовив инструменты, переходим к машине.

Для удобства загоняем автомобиль на эстакаду или смотровую яму. Ставим на ручник и включаем передачу. Для большей безопасности можно подложить под колеса фиксаторы, достаточно только под задние два.

Внутренний и наружный ШРУСЫ находятся на валовом приводе, следовательно, технология их замены практически идентична.

Замена ШРУСА

1. Снимаем защиту картера, для этого откручиваем два болта спереди на 17 и 2 гайки сзади на 19.
2. Сливаем с коробки смазывающую жидкость (примерно 1/3 от всего объема).
3. Срываем балонным ключом болты колеса интересующей стороны.
4. Берем головку на 30 и откручиваем гайку внешнего ШРУСА.
5. Поднимаем автомобиль с помощью домкрата.
6. Берем ключ на 13 и выкручиваем два болта (можно один и выбить палец) от ступицы, держащие шаровой шарнир.
7. С помощью монтажной лопатки (монтировки) отодвигаем ступицу от реактивных тяг.
8. Тянем стойку на себя и вытаскиваем палец ШРУСА из ступицы.
9. Отодвигаем валовый привод в сторону.
10. Открываем капот и с помощью монтировки вытаскиваем внутренний ШРУС из коробки. Для этого необходимо вставить монтажную лопатку между деталями и резким движением дернуть ее в сторону коробки.
11. После того, как ШРУС немного сдвинулся, переходим к арке колеса и вытаскиваем валовый привод с двумя «гранатами».
12. Берем плоскогубцы и снимаем с «гранат» большие и малые хомуты защитного чехла.
13. Если пыльник поврежден – разрываем его, а если нет, то сдвигаем к центру.
14. Бьём, как можно сильнее, молотком по внутренней обойме внутреннего ШРУСА до тех пор, пока он не слетит. Тоже самое проделываем, с другой стороны.
15. Снимаем кольца с валового привода.
16. На вал одеваем кольца из комплекта нового ШРУСА, новый пыльник.
17. Забиваем молотком новую «гранату».
18. Смазываем ШРУС смазкой, а остатки выдавливаем в пыльник.
19. Хомутами фиксируем пыльник на «гранате» и вале.
20. С другим ШРУСОМ делаем тоже самое.
21. Берем привод вала, накручиваем на внешний ШРУС гайку и с помощью молотка забиваем его в коробку.
22. Собираем детали в обратной последовательности.
