Как заменить и выбрать переднюю ступицу на форд фокус 2 и рестайлинг

Содержание:

Порядок замены подшипника ступицы на Форд Фокус 2
- Последовательность разборки
Пошаговая инструкция
Инструкция по снятию и установке подшипника передней ступицы
- Порядок выполнения ремонтных работ на Форд Фокус 2:
Процесс замены
- Характеристика и выбор детали: оригинал или аналог
  - Оригинал
Когда необходимо менять ступичные подшипники Форд Фокус 2
Процесс замены
- Характеристика и выбор детали: оригинал или аналог
  - Оригинал
  - Список аналогов
- Несколько полезных советов
Замена ступичных подшипников на Ford Focus 2
- Замена передней ступицы Ford Focus 2
- Замена заднего подшипника
Процесс смены опорно-скользящего механизма передней ступицы Форд Фокус 2
Что желательно знать о ступице ФФ2?
Какой ступичный подшипник выбрать

Порядок замены подшипника ступицы на Форд Фокус 2

Замена этого узла не представляет особой сложности. Весь узел представляет собой цельнометаллическую ступицу с подшипником и шпильками для колеса.

Приспособления и инструменты нужные для этой работы:

набор гаечных ключей;
головки как минимум от 12 до 17;
домкрат;
набор отверток;
противооткатные упоры;
съемник;
желательно для защиты рук иметь перчатки.

Последовательность разборки

Примечание. На Форд Фокус 2 менять нужно обе передние ступицы, потому что они обычно изнашиваются практически равномерно.

Вначале нужно снять колесо. Предварительно снимается колпак, для этого нужно чем-нибудь его поддеть, и перебороть усилие фиксирующей пружины.
Затем нужно машину затормозить, поставив на стояночный тормоз. Подложить под задние колеса противооткатные упоры.
Приподнять домкратом машину со стороны снимаемого колеса.
Ослабить колесные гайки.
Поднять автомашину домкратом, вывернуть полностью все колесные гайки, колесо снять.
Снять тормозные колодки и тормозной цилиндр.
Достигнув ступицы, нужно отвернуть центральный болт.
Используя приспособление снять рулевой наконечник.
Отключить датчик АБС.
Снять тормозной суппорт, извлечь тормозной шланг и подвесить суппорт на пружине.
Снять шаровую опору.
Далее, разъединить амортизаторную стойку и демонтировать поворотный кулак. На снятом кулаке отсоединить датчик АБС. Кстати, если машина оборудована АБС, то следует ставить тот подшипник, который предназначается для такой системы. Ступица всегда идет в сборе с оригинальным подшипником.
При помощи съемника выпрессовать ступицу из поворотного кулака. Перед этим нужно почистить и промыть поворотный кулак.
Запрессовать новую ступицу в поворотный кулак.
Установить все снятые детали в обратном порядке.

Многие умельцы для запрессовки используют кувалду. Этого делать нельзя, так как таким способом можно запросто повредить заменяемые детали, в том числе и кулак. Наиболее подходящим будет гидравлический пресс, но подойдет и механический, только нужно будет приложить больше физических усилий

При запрессовке важно кулак установить так, чтобы ползун пресса двигался вдоль оси подшипника. В этом случае можно избежать перекосов, которые нельзя допускать

Так что, замена ступичного подшипника – это совсем нетрудное дело, хотя и занимает некоторое время. Поэтому многие могут самостоятельно проделать эту работу и не обращаться в автосалон. Если у вас нет опыта подобных работ, то лучше обратиться в специализированный техцентр. Там проведут диагностику ходовой части и вполне может быть, что выявятся и другие неисправности или изношенные узлы.

Замена ступичного подшипника на Форд Фокус

Замена ступичного подшипника на Ford Focus 2/Replacing the wheel bearing on Ford Focus 2

Форд Фокус ,замена переднего ступичного подшипника.

Замена подшипника ступицы Ford focus 2

Как менять ступичный подшипник на Форд Фокус?

Замена ступичного подшипника форд фокус

Установка подшипника ступицы Ford focus 2

Интересно почитать:

Замена ступицы Форд Фокус 2.

Пошаговая инструкция

Шрус форд фокус 2

Так как износ ступичных подшипников на автомобиле происходит сравнительно равномерно, то более практично менять подшипник ступицы Фокус 2 сразу на обоих колесах.

Ступичный подшипник на Форд Фокус 2 меняется в следующей последовательности:

снимается колесо;
выпрессовывается и смазывается рулевой наконечник;
откручивается и также смазывается привод ступицы;
отсоединяется суппорт и шланг тормоза;
выпрессовывается шаровая опора;
откручивается и снимается цапфа;
вычищаются каналы и стыки поворотного кулака, смазываются узлы;
под воздействием пресса ступица равномерно насаживается в полость поворотного механизма.

На этом процесс монтажа можно считать оконченным и можно приступить к сборке подвески, которая осуществляется в порядке противоположном разборке.

Следуйте всем вышеуказанным советам, и вы легко и быстро отремонтируете подвеску своего Форда, не прибегая к помощи дорогих СТО, при этом приобретете бесценный опыт механика.

Замена подшипника ступицы Ford focus 2

Замена передней ступици Ford Focus 2

Форд фокус 1.6 опрессовка ступицы

Запрессовка подшипника ступицы Ford Focus 2

Установка подшипника ступицы Ford focus 2

Интересно почитать:

Опорный подшипник Форд Фокус 2.

Инструкция по снятию и установке подшипника передней ступицы

«форд фокус 3»: клиренс (дорожный просвет), технические характеристики, комплектации, рестайлинг

На Форд Фокус 2 — замена передней ступицы вместе подшипником делится на несколько этапов: отсоединяем поворотный механизм, демонтируем вышедшую из строя деталь и устанавливаем новую (например с помощью пресса). Следует отметить, что разумнее всего будет сделать замену сразу с двух сторон, так как износ идет равномерно.

Если есть хороший напарник и все необходимые инструменты, то все операции займут не более двух часов.

Порядок выполнения ремонтных работ на Форд Фокус 2:

1. В начале замены слегка ослабляем специальным ключом крепежные гайки колёс и ступичную гайку.
2. Поддомкрачиваем автомобиль, устанавливаем надежную подпорку.
3. Свинчиваем гайки и убираем ненужные части.
4. Срываем верхний болт стойки стабилизатора.

1. Разводим отверткой суппорт тормозов и демонтируем суппорт.

1. Демонтируем вручную диск тормозов.

1. До конца выкручиваем ступичную гайку.
2. Отсоединяем рулевую тягу, выбиваем рулевой конец молотком или съемником.
3. Ослабляем и убираем два крепежных винта и вынимаем скобу. Отключаем датчик АБС.

1. Далее выпрессовываем шаровую опору. Для этого отвинчиваем крепёжные винты, которыми она крепится, и, надавливая ломом, выбиваем ее.

Теперь вся конструкция освободится, из корпуса цапфы выпрессовывается заменяемый элемент с помощью молотка и оправки.
Запрессовываем новый элемент. При запрессовке лучше всего использовать пресс, но если его нет, то можно обойтись обычным молотком.
Производим сборку в обратной последовательности.
При закручивании гайки, идущего в комплекте с новой запчастью, не затягивайте её слишком сильно.
Момент затяжки ступицы у Форд Фокус 2 и других креплений подвески представлен на схеме.

Этот отрывок (второй) взят из статьи: http://carfrance.ru/zamena-podshipnika-perednej-stupicy-ford-focus-2/

Процесс замены

Форд фокус 2 замена подвесного подшипника

Замена подшипника передней ступицы на Форд Фокус 2 проводится по аналогии с другими автомобилями производства Ford. Единственным нюансом остаётся — это заржавевшие болты крепления и детали, покрытые коррозией. Но, с данной неприятностью поможет справиться ВД-40.

Собираем инструментарий. Итак, понадобить:

Набор ключей и головок.
Съемник для ступичного подшипника.
Съемник для наконечников рулевых тяг.
Динамометрический ключ.
Лом и домкрат.
ВД-40.
Новая деталь.
Пресс, если не получится удалить подшипник стандартными методами.

Все подготовлено и собрано, можно приступить непосредственно к выполнению замены детали. Замена ступичного подшипника может занять значительное количество времени, а поэтому его необходимо рассчитать. Итак, приступаем к процессу:

Ослабляем гайки крепления переднего колеса.
Послабливаем ступичную гайку.
Ставим транспортное средство на домкрат, а под переднюю балку устанавливаем опору, чтобы автомобиль случайно не упал на ногу.
Откручиваем колесо, и удаляем ступичную гайку.
Демонтируем стойку стабилизатора. Это делается для более удобного процесса замены.
Добираемся до ступицы, для этого необходимо снять тормозные элементы. Демонтируем суппорт и тормозной диск. Чтобы не пришлось проводить прокачку тормозов, суппорт отводим в сторону.
При наличии АБС в автомобиле, сначала стоит демонтировать удерживающую скобу. Затем удаляем датчик АБС.
Снимаем рулевую тягу от поворотного кулака.
Теперь необходимо выпрессовать шаровую опору.
Снимаем ступицу.
Выпрессовываем подшипник ступицы.
Проводим запрессовку нового элемента. Многие мастера по ремонту автомобилей рекомендуют проводить процесс прессовки на прессе.

Совершаем сборку узла в обратном порядке.

Характеристика и выбор детали: оригинал или аналог

Кроме оригинала, можно подобрать аналоги. Многие автомобилисты не доверяют аналогам. Таким образом, перед автомобилистом стоит непростой выбор — купить аналог или оригинал. Оба варианта зачастую ничем не отличаются, разве что ценой.

Что касается качества, то вопрос остается спорным, поскольку на современном рынке запасных частей все чаще встречаются подделки, которые достаточно сложно отличить от детали оригинального производства, пусть даже если это аналог.

Чтобы не попасть на деньги и время, стоит понимать характеристики детали. Оригинальный подшипник передней ступицы имеет размер 37*39*72 мм. Если автомобиль оснащен системой АБС, то на торце детали будет черная магнитная пленка.

Оригинал

1471854 — оригинальный каталожный номер подшипника передней ступицы, который устанавливается на Форд Фокус 2. Стоимость изделия составляет в районе 5000 рублей.

Когда необходимо менять ступичные подшипники Форд Фокус 2

Запасные части при езде по плохим дорогам и длительной эксплуатации периодически изнашиваются, однако особой нагрузке подвержена подвеска (задняя, передняя) и колеса. Замена ступичного подшипника Focus 2 требуется, когда при движении авто в районе колес возникает гул, причем даже на низкой скорости. Этот дефект указывает на износ деталей.

Подшипник ступицы в автомобилях Focus 2 устанавливается на передних и на задних колесах. Срок службы детали при нормальной эксплуатации в среднем составляет 60 000-80 000 км. Первый признак неисправности подшипника – гул во время движения авто, по мере увеличения скорости возрастает и громкость гула. При снижении скорости он уменьшается, а при остановке авто пропадает совсем.

Самостоятельно проверить неисправность ПС не сложно, для этого нужно:

Вывесить колесо (при помощи домкрата) и прокрутить несколько раз.
Покачать колесо вверх-вниз и из стороны в сторону.

При такой проверке не должно возникать никаких шумов, допускается только небольшой люфт. Неисправный ПС во время движения машины шумит равномерно (это не зависит от того, едет авто по прямой дороге либо входит в поворот).

Преждевременный выход из строя ПС может возникнуть по причине:

Недостаточного количество смазки в ПС.
Установлены неоригинальные запчасти сомнительного качества.
В ступицу попала вода.
Машина эксплуатируется при высоких нагрузках.
Нарушена технология установки детали (переднюю ступицу плохо запрессовали).
ПС загудел после сильного удара в область колеса.

Ездить с неисправными подшипниками не рекомендуется, их нужно менять сразу после появления характерного шума. Если машину с такой неисправностью эксплуатировать, подшипник может заклинить во время езды. Это значит, что колесо перестанет крутиться. Такая ситуация чрезвычайно опасна, поскольку существует вероятность создания аварийной ситуации.

Важно! Если замечен гул с одной стороны, стоит обратить внимание и на другую, поскольку чаще всего износ происходит с двух сторон (равномерно). Это интересно: Форд Фокус 2 замена цепи грм

Это интересно: Форд Фокус 2 замена цепи грм

Процесс замены

Собираем инструментарий. Итак, понадобить:

Набор ключей и головок.
Съемник для ступичного подшипника.
Съемник для наконечников рулевых тяг.
Динамометрический ключ.
Лом и домкрат.
ВД-40.
Новая деталь.
Пресс, если не получится удалить подшипник стандартными методами.

Ослабляем гайки крепления переднего колеса.
Послабливаем ступичную гайку.
Ставим транспортное средство на домкрат, а под переднюю балку устанавливаем опору, чтобы автомобиль случайно не упал на ногу.
Откручиваем колесо, и удаляем ступичную гайку.
Демонтируем стойку стабилизатора. Это делается для более удобного процесса замены.
Добираемся до ступицы, для этого необходимо снять тормозные элементы. Демонтируем суппорт и тормозной диск. Чтобы не пришлось проводить прокачку тормозов, суппорт отводим в сторону.
При наличии АБС в автомобиле, сначала стоит демонтировать удерживающую скобу. Затем удаляем датчик АБС.
Снимаем рулевую тягу от поворотного кулака.
Теперь необходимо выпрессовать шаровую опору.
Снимаем ступицу.
Выпрессовываем подшипник ступицы.
Проводим запрессовку нового элемента. Многие мастера по ремонту автомобилей рекомендуют проводить процесс прессовки на прессе.

Совершаем сборку узла в обратном порядке.

Характеристика и выбор детали: оригинал или аналог

Оригинал

Список аналогов

Кроме оригинальной детали, на автомобиль существует ряд аналогов, которые рекомендованы к установке:

Наименование производителя	Каталожный номер аналога	Стоимость в рублях
ABS	201073	3700
Bta	H1G033BTA	1500
FAG	713 6787 90	2100
Febest	2182-FOCMF	2500
Febi	26770	3000
Flennor	FR390556	3000
GSP	9336003	3500
Kager	83-0918	3500
Optimal	301667	3000
Ruville	5289	3500
SKF	VKBA 3660	3500
SNR	R152.62	3500

Несколько полезных советов

Рассмотрим несколько полезных советов автомастеров по замене переднего ступичного подшипника на Форд Фокус 2:

Рекомендуется менять не один подшипник, а два сразу с обеих сторон, чтобы предотвратить износ.
В обязательном порядке необходимо снимать ступицу, поскольку выпрессовать подшипник отдельно не получится, а также можно повредить деталь или отдельные ее элементы.
Покупать запасные части лучше всего у проверенных продавцов и поставщиков. Так, можно обезопасить себя от вероятности приобретения подделки.

Многие мастера по ремонту автомобилей рекомендуют покупать оригинал, вместо дешевых аналогов.

Замена ступичных подшипников на Ford Focus 2

Процесс замены ПС на Focus-2 сложности не представляет, а при наличии определенных навыках и желания эту работу можно проделать самостоятельно.

Прежде чем приступить к замене, стоит подготовить рабочее место: очистить от загрязнений, помыть (соляркой) узел.

Чтобы обеспечить безопасность, нужно подложить под колеса упоры и поставить машину на первую передачу. Если крепления от датчика скорости и кулака не откручиваются, можно использовать смазочную жидкость WD-40.

Для замены ступичных подшипников потребуется следующий инструментарий:

Новый подшипник ступицы.
Съемник.
Гаечный ключ на «21».
Съемное устройство для наконечников.
Комплект головок.
Оправки под диаметр детали.
Домкрат, молоток, лом.
Ключ динамометрический (чтобы затягивать резьбовые соединения).

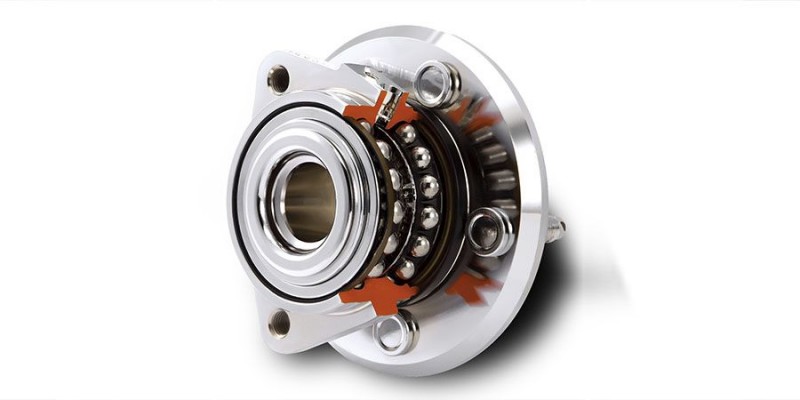

Для лучшего представления стоит ознакомиться с устройством данного узла, он включает: подшипника, кулака, ступичной гайки и шайбы, барабана тормозов.

Замена передней ступицы Ford Focus 2

Порядок действия:

Когда машина находится на полу (земле), нужно ослабить ступичную гайку.
Поддомкратить кузов, ослабить колесные гайки, снять колесо.
Плоской отверткой развести тормозные колодки. Для этого нужно отвернуть 2 болта крепления суппорта и аккуратно отвести в сторону.
Снять тормозной диск. В случае, если машина с ABS, то разъединить штекер датчика.
Отвернуть крепление шаровой опоры.
Далее снять болт ступицы и освободить поворотный кулак от ШРУСа.
Отсоединить шаровую опору от ПК (можно для этого использовать съемник).
Аккуратно выкрутить гайку с рулевого наконечника, а также отсоединить рулевую тягу от ПК.
Раскрутить гайку с болтом стойки амортизатора и поворотного кулака (ПК нужно снять вместе со ступицей).
Если на поворотном кулаке предусмотрен датчик ABS, его нужно обязательно снять, поскольку при выпрессовке ступицы он, вероятнее всего, повредится. Саму ступицу следует выпрессовать из ПК на станке, используя специальное оборудование. Поэтому чтобы максимально быстро выполнить эту операцию, специалисты рекомендуют воспользоваться услугами автотехцентра.
Новая ступица запрессовывается исключительно через проставку, таким образом, исключается возможность повредить деталь.

Когда новая ступица запрессована в ПК, производится сборка.

На этом замена передней ступицы закончена.

Замена заднего подшипника

На задней оси машины Ford Focus 2 устанавливаются барабанные или дисковые тормоза, именно поэтому процесс замены подшипника ступицы на авто с разными тормозами несколько отличается. Необходимо рассмотреть оба случая.

Замена задней ступицы на машине с установленными сзади тормозными дисками:

Поставить авто на домкрат, снять заднее колесо.
Вывернуть 2 болта заднего суппорта (понадобится головка «звездочка»).
Далее открутить крепеж, суппорт на шланге аккуратно отвести в сторону.
Демонтировать скобу суппорта.
Снять тормозной диск и вывернуть 4 болта крепления ступицы.
Демонтировать ступицу (она идет в сборе с подшипником).
Установить новую ступицу на место, произвести сборку.

Если на авто есть ABS, нужно переставить датчик со старого узла на новый. Задний подшипник (оригинал) так же, как на передней оси, идет в сборе со ступицей.

Замена ступицы на машине с установленными сзади барабанными тормозами:

В салоне авто до упора опустить рычаг ручника.
Снять заднее колесо и демонтировать тормозной барабан.
Барабан извлечь, поддевая его отверткой снизу и сверху в районе опорного диска, поддевать с боков не следует.
Выкрутить четыре болта опорного диска (находятся сзади) и демонтировать ступицу.
Поставить новую ступицу на место, выполнить сборку.

На этом замена ступичных подшипников на Focus 2 завершена.

Не стоит пытаться менять отдельно подшипник, так как это изделие конструктивно предусмотрено вместе с передней ступицей. Деталь не подлежит разборке, она меняется целиком! Конечно, это влияет на стоимость изделия, но от исправности подвески зависит безопасность во время движения, поэтому замена ПС должна производиться своевременно.

Процесс смены опорно-скользящего механизма передней ступицы Форд Фокус 2

Ступичный подшипник является одним из основных элементов подвески любого автомобиля и от его работы зависит не только комфорт, но и безопасность передвижения. Этот факт следует обязательно учесть, перед тем как приступить к ремонту. На автомобиле Ford Focus 2 установлен ролик закрытого типа, который намертво закреплен на ступичном корпусе, поэтому и менять его нужно вместе с ней.

Чтобы поменять подшипник нужно произвести несложную процедуру снятия цапфы и демонтаж испорченного устройства. После этого устанавливается новый подшипник, напрессованный на новую ступицу. Запомните: отдельно элемент скольжения не устанавливается, а испорченная деталь не подлежит ремонту с целью дальнейшей эксплуатации.

Естественно такая конструкция требует больших затрат, но деньги компенсируются за счет быстрого монтажа новой детали и максимальной надежности конструкции.

Проанализировав плюсы замены готового узла ступицы можно выделить следующее:

возможность неправильного монтажа узлов сведена к минимуму;
большая выносливость нового узла;
быстрая замена, которая не требует особых навыков и приспособлений.

Что желательно знать о ступице ФФ2?

Замена передней ступицы Форд Фокус 2 выполняется при первых признаках нарушения функциональности, так как любая задержка с ремонтом может стать причиной аварии. Обычно такое обслуживание нужно чаще, чем замена задней ступицы. Причина в том, что передняя подвеска не только выполняет множество функций, но и испытывает огромные нагрузки

Самая важное свойство – это управляемость колес. Чтобы обеспечить надежное соединение, используется два подшипника

Их закрепляют на ступицу с помощью регулируемой гайки, что позволяет отрегулировать механическое движение и исключить какой-либо люфт.

Ступица Форд Фокус 2 снабжена надежными подшипниками, обеспечивающими плавное вращение. На практике у FORD по своей конструкции это одна неразборная механическая деталь, которая меняется целым блоком и не продается отдельно. К ступице прикрепляются колеса. В зависимости от конструкционного решения ступица может выполнять функции трансмиссии, соединяться с тормозными колодками, фланцами полуосей. Учитывая необходимость стабилизации вращения ходовой, эту запчасть изготавливают из высокопрочной стали и чугуна, для сопряжения FORD используются надежные конические или радиально-упорные подшипники. Их основным преимуществом является надежность и долговечность.

Если у других автомобилей ступица меняется крайне редко, то в рассматриваемом случае ступичные подшипники могут быть заменены только со ступицей. Несмотря на лишние расходы, по мнению некоторых водителей, такой конструкционный элемент более надежен и долговечен, чем выполненный в виде двух отдельных деталей. Согласно требованиям к техническому обслуживанию, блок ступицы с подшипниками выдерживает пробег и меняется после прохождения от 70 до 80 тыс. км, в зависимости от конструкции.

Неразборная конструкция ступицы и подшипника в Форд Фокус 2 позволяет нивелировать риски преждевременного износа, однако остается вероятность, что при нарушении целостности сальника возможно загрязнение. Смазочный материал может вытекать при высокоскоростном вождении, а также вымываться, если автомобиль часто контактирует с водой. В корпус детали попадает пыль и песок, за счет абразивных свойств эти загрязнения приводят к преждевременному износу.

Какой ступичный подшипник выбрать

Ступица на автомобиле Форд Фокус 2 идет в сборе вместе с подшипником, в оригинальных запчастях эти элементы отдельно не поставляются

При выборе запчастей автовладельцы должны обращать внимание на следующий момент: если на машине есть ABS, то ступицы могут иметь разную конструкцию

Наиболее известные производители деталей для машины Ford Focus 2:

Febest.
Ruville.
Fenox.
SKF.

Оригинальный номер подшипника (в каталоге) – 1471854. Стоимость в комплекте обойдется в пределах 3500-4000 рублей.

Цена на аналоги находится в пределах 2 500 рублей, как правило, это пр-во Китай. В сравнении с оригиналом разница не столь существенная, а качество заметно уступает.

Аналоги, которые по качеству незначительно уступают оригиналу:

GMB, арт. GH21190.
FAG, арт. 713678790.
SNR-NTN, арт. R152.62.
FEBEST, арт. 2182-FOCMF.

Цена на такие запчасти находится в пределах 2,500-4 000 рублей. Стоит знать, что для Focus-2 подходит подшипник ступицы от автомобилей Volvo и как Mazda.

Несмотря на то, что сегодня на рынке есть аналоги достойного качества, специалисты рекомендуют отдавать предпочтение оригинальным запчастям. В этом случае их срок службы будет намного продолжительней.

Кроме того, приобретать запчасти и расходники нужно только у проверенных продавцов, дилеров, а также в сертифицированных автотехцентрах

Выбирая подшипник ступицы, прежде всего, следует обратить внимание на его внешний вид, наличие смазки на поверхностях детали, отсутствие коррозии и иных дефектов
