Замена подшипника передней ступицы нива шевроле и выбор нерегулируемых, усиленных подшипников

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Период времени между первой и пятой стадией при умеренной езде может составлять до 5 лет. При этом рекомендуется как можно раньше выполнить замену детали, дабы не подвергать автомобиль и жизнь водителя риску.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Самостоятельная замена поврежденного элемента

Ремонт ступицы своими руками потребует смотровой ямы или подъемника. Нужно вывесить переднюю часть машины, чтобы организовать полный доступ к узлам. Дальнейший демонтаж после снятия колеса происходит исключительно в строгой последовательности. Схема ремонта демонтажа передней ступицы Нивы 2121:

1. Снять направляющую колодку и суппорт. Зафиксировать чем-либо под днищем авто, чтобы полностью не демонтировать тормоз.
2. Снять гайку ступичного подшипника и вынуть конусную втулку.
3. С помощью зубила отогнуть стопор гайки фиксации рычага переднего кулака.
4. Повторить процедуру на заднем крепеже.
5. Снять обе гайки и пластину стопора (понадобится ключ на 19).
6. Отклонить рычаг в сторону от кулака и отсоединить тормозные шланги.
7. Снять крепления и весь кулак.
8. Разъединить ступичное основание (диском тормоза) от кулака.
9. Вытащить сальник с помощью отвертки.
10. Достать нижнее кольцо, внутренний сектор внешнего подшипника и сепаратор
11. Повторить процедуру со вторым подшипником.
12. Внешнее кольцо второго элемента извлекается аналогично.

Далее извлекается разрушенный элемент, полностью убирается отработанная смазка. Полость под новую деталь обрабатывается новым составом и производится сборка в обратной последовательности. Для запрессовки деталей стоит подобрать подходящий по диаметру отрез трубы.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

• Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
• Стук или потрескивания в передней части машины при движении;
• Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Регулировка ступичного подшипника Шнивы

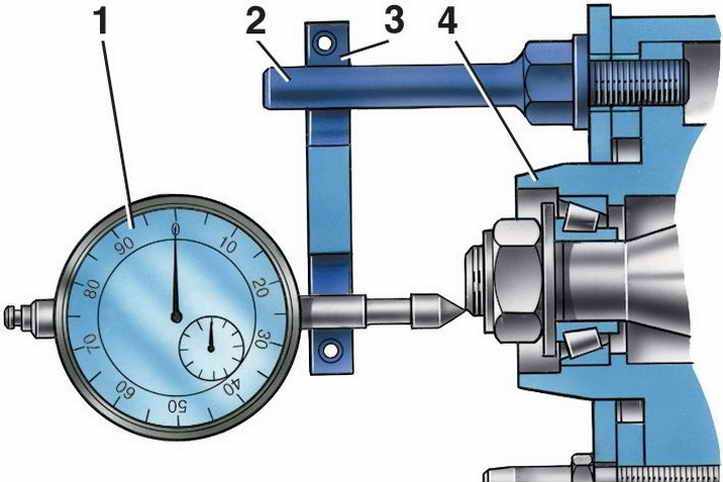

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

https://youtube.com/watch?v=RdXcXbHjaRI

Выявляем неисправность на ВАЗ 2123

Как говорят гаражные мастера – “Стук всегда вылезет наружу”. Дожидаться этого не стоит, иначе придется вызывать эвакуатор или ремонтировать узел в полевых условиях. На самом деле диагностировать неисправность легко самостоятельно. Первый признак разрушения подшипника – это повышенный шум, неприятные металлические звуки со стороны ступицы, повышенный нагрев металла в месте его установки.

Точно определить источник шума помогут следующие действия:

• вывешиваем заднее колесо, подняв на домкрате автомобиль;
• начинаем прокручивать руками колесо (КПП в положении нейтраль) — посторонний шум при этом недопустим, вращение должно быть легким без закусывания;
• потяните колесо на себя, люфт в осевом направлении более 1 мм говорит об износе обоймы подшипника и скорой его поломке;
• течь масла из-под резинки сальника полуоси также служит основанием для снятия и разборки узла с последующей дефектовкой.

Не стоит затягивать с ремонтом, если появился хотя бы один из этих признаков. Экономия в этом случае сомнительная, а разрушившийся в движении подшипник может вылиться в дорогостоящий ремонт с заменой всей полуоси в сборе.

Особенности замены подшипника полуоси Нивы Шевроле своими руками

Владельцы популярного вседорожника Нива Шевроле часто используют автомобиль по своему прямому назначению – преодолевают бездорожье, грязь, броды, снег. В результате такой активной эксплуатации быстро выходят из строя детали подвески, трансмиссии, сальники и подшипники.

Слабое место конструкции — подшипник задней полуоси, который может потребовать замены на Шевроле Нива уже через 30-40 тыс. км. Несмотря на рекомендацию завода по замене всей полуоси в сборе, большинство автолюбителей предпочитают менять отдельно сальник и опорный шарикоподшипник. Несложная операция обходится в разы дешевле, чем покупка и установка всего узла в сборе. Разберем порядок действий по замене задней полуоси на автомобилях семейства Нива.

Алгоритм замены передней ступицы состоит из таких этапов, как:

1. Изъятие поворотного кулака, а также барабана для торможения из стойки и ШРУСа.
2. На каждом колесе запрессовать по два ступичных подшипника.
3. Заново собрать узел и отрегулировать зазор.

Для выполнения работ по замене подшипника передней ступицы Нивы Шевроле необходимо иметь стандартный набор инструмента, а именно:

1. Съемники, необходимые для прессования.
2. Для ослабления гайки не обойтись без мощного торцевого ключа.

Подготовительный этап заключается в размещении транспортного средства на ровной поверхности. После этого авто снимается с ручника, а под колеса подкладываются специальные упоры.

Для выполнения ремонтных работ еще понадобятся такие инструменты, как:

• ключ торцевой, имеющий длинное основание;
• головки и трещетки в наборе;
• круглогубцы;
• молоток;
• инструмент для выпрессовки, а именно труба или оправка;
• съемник, снабженный специальными лапками;
• домкрат для подъема и тески для фиксации транспортного средства;
• ключ для затягивания гайки в ступице динамометрического типа.

• ослабить гайку ступичную (это необходимо сделать непосредственно до подъема транспортного средства);
• выкрутив предварительно болты, снять переднее колесо;
• затем достать колодки и открутить суппорт;
• извлечь весь механизм для осуществления поворотов со ШРУСа и приступить к замене.

Подобная подготовка обеспечит быстрое и качественное выполнение последующих ремонтных действий.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации. Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен.

• Перед автомашины поднимается с помощью домкрата;
• Демонтируются соответствующие колеса, колодки тормозов и суппорты;
• Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
• Демонтируются болты с шарниров, гайки.
• После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами.

• Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
• Ролики и обоймы сильно поцарапаны;
• Обнаружен перегрев, наблюдается гул.

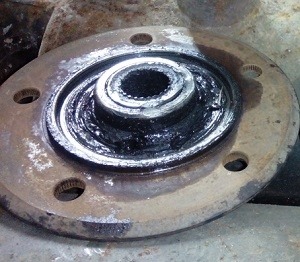

Установка новых подшипников в поворотный кулак

Важно знать:

Производители не слишком щедро смазывают свои подшипники и кольца, так что недостающее количество смазки придется добавить самостоятельно. Подойдет Литол-24 в количестве 40 г, наносим смазку на сепаратор и ролики перед тем, как осуществить замену переднего ступичного п/ш Нивы.

1. В подготовленное отверстие поворотного кулака наставляем новую наружную обойму внутреннего и наружного роликоподшипника. Прессуем обоймы с обеих сторон, аналогично, как они были установлены в заводском исполнении.
2. Далее закладываем смазку на дорожки качения, размазываем её равномерным слоем.

1. Вставляем внутреннюю обойму, закрываем её сальником. Слегка нажимаем на пыльник оправкой нужного размера. Аналогично делаем с другой стороны, устанавливаем обойму и пыльник.

1. Теперь вставляем ступицу в поворотный кулак, а именно в отверстия установленных роликоподшипников.
2. Вставлять ступицу нужно ровно и без перекосов. В некоторых случаях, в зависимости от фактических посадочных диаметров, потребуется запрессовка через пресс. В данном случае применялась проставка.

1. Замена завершена. Устанавливаем собранный узел в обратной последовательности. О регулировке читайте далее.

При отсутствии гидропресса или съемника замену производить с помощью молотка и оправки (или при помощи старого кольца). Такой вариант не рекомендуется, но для ознакомления продемонстирован на видео.

1. Наружная обойма вставляется в гнездо ступицы и забивается без перекоса через деревянную прокладку.
2. Для окончательной ее посадки можно взять трубу подходящего диаметра или оправку.
3. Затем внутрь вкладывается сепаратор, и производится сборка узла по обратному алгоритму.

Видео: «Способ замены подшипника ступиц без пресса»

Порядок регулировки зазора подшипника:

1. После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.
2. Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).
3. Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.
4. Стопорим контргайку, загибая края.

Важно знать о регулировки:

Рекомендуем посмотреть наглядно процесс регулировки на двух видеороликах, представленных ниже.

Видео: «Регулировка ступичных подшипников»

Видео: «Диагностика зазора в ступичном узле»

Регулировка ступичного подшипника Шнивы

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Видеоинструкция по регулировке ступичного подшипникаНа Шеви Ниву можно установить нерегулируемые подшипники ИВЕКО. Для этого нужно купить соответствующие ступицы или переделать старые. Для переделки понадобится координатно-расточной станок. Кроме расточки посадочного отверстия придется изготовить дистанционные кольца. Чертежи деталей приведены по ссылке.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Доставка Почтой России (наложенным платежом, без предоплаты)

Преимущества: самая распространенная сеть в России, доставляет в любой уголок страны, включая удаленные. Недостатки:

• высокая стоимость доставки тяжелых или габаритных посылок, а так же масса одной посылки не должна превышать 20 кг;
• долгий срок доставки и очереди в крупных городах для получения.

Для отправки вашего заказа Почтой России:

Срок доставки может различаться в зависимости от того, насколько далеко находится Ваш населенный пункт от г.Тольятти и обычно составляет от 5 до 14 дней.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния до населенного пункта получателя.

Необходимо для отправки:

• указать Ф.И.О. получателя;
• Ваш почтовый адрес;
• Ваш номер телефона (контактный);
• Индекс почтового отделения.

Комиссия Почты России за услугу наложенный платеж:

• стоимость покупки до 1.000 руб. – 70 рублей + 5% от суммы;
• стоимость покупки от 1.000 до 5.000 руб. – 80 рублей + 4% от суммы;
• стоимость покупки от 5.000 до 20.000 руб. – 180 рублей + 2% от суммы;
• стоимость покупки от 20.000 до 500.000 руб. – 280 рублей + 1.5% от суммы.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Срок и стоимость доставки Отследить посылку Рассчитать доставку почтой
