Как правильно заменить свечи на ниссан кашкай 1.6/2.0 своими руками

Сроки замены свечей и как их выбрать

Даже при отсутствии признаков износа, о замене свечей зажигания на Кашкай с 2-литровым мотором стоит задуматься после 20 тысяч километров пробега. Естественно, это касается классических, хромоникелевых деталей. Помимо обычных, существуют многоэлектродные и платино-иридиевые свечи зажигания. И те, и другие, могут похвастаться огромным рабочим ресурсом (от 70 до 100 тысяч км), однако стоят в 3-4 раза дороже. Помимо цены, существуют и другие недостатки. Так, многоэлектродники немного снижают КПД двигателя, за счёт того что дополнительные электроды скрывают источник искры. А детали из иридия и платины очень уязвимы к загрязнению некачественным топливом.

Вне зависимости от выбранного типа свечей, убедитесь, что они подходят вашему автомобилю.

Основными симптомами неисправных деталей являются: увеличение расхода топлива, падение КПД двигателя и подёргивание автомобиля на высоких оборотах. В случае появления этих признаков стоит незамедлительно провести диагностику свечей. По их внешнему виду можно примерно определить — что именно послужило причиной неисправности:

• Отложения сажи возникают из-за переизбытка кислорода в воздушно-топливной смеси. Это происходит из-за поломок лямбда зонда, системы впрыска, карбюратора или загрязнения воздушного фильтра;
• Масло на свече зажигания связано с переизбытком масла в камере сгорания. Это может быть связано с износом поршневых колец, цилиндров или утечкой в маслопроводе или турбокомпрессоре;
• Жёлтая «глазурь» или шлаковые отложения возникают из-за наличия некачественных химических присадок в бензине или масле;
• Расплавленный электрод указывает на неправильный температурный режим свечи, либо на преждевременную детонацию топлива в камере сгорания;
• Износ разъема свечи обычно связан с перегревом или износом высоковольтных проводов.

Подготовка к замене и необходимые инструменты

Не существует установленной техники безопасности при замене свечей. Перед заменой стоит откинуть клеммы аккумулятора. Также необходимо дать мотору охладиться в течении 3-4 часов перед процедурой. Иначе вы рискуете получить ожог, коснувшись раскаленных свечей

Стоит упомянуть ещё одну меру предосторожности. Непосредственно перед тем как их выкрутить, желательно пропылесосить или продуть свечные шахты

Делается это во избежание попадания грязи и инородных объектов в цилиндры. Многие автомобилисты пренебрегают этой процедурой, считая, что немного грязи не повредит мотору. А зря, ведь это приводит к образованию задиров на стенках цилиндров. Которые, в свою очередь, могут привести к более серьёзным неисправностям.

Для замены вам потребуется:

• Свечной ключ на 16;
• Ключ на 10;
• Ключ на 8;
• Шлицевая отвёртка.

Процесс замены свечей

В Qashqai замена свечей немного сложнее, чем на других автомобилях. Это связано с тем, что свечи скрыты под коллектором, который достаточно сложно снять. Если вы не уверены, что запомните, где находилась та или иная деталь, не стесняйтесь заснять на фото местоположение деталей перед началом процедуры.

Сама процедура замены выглядит примерно так:

• Снимаем пластиковую накладку двигателя;
• Демонтируем патрубок, находящийся между дроссельной заслонкой и фильтром. Для этого нужно ослабить два хомута;
• Аккуратно демонтируем вакуумный рукав;
• Снимите разъем с клапана продувки абсорбера;
• Выкрутите крепёжный болт кронштейна;
• Откручиваем болт крепления под дроссельной заслонкой;
• Откручиваем 5 передних болтов на которых крепится коллектор и приподнимаем его. Коллектор можно прикрутить проволокой к капоту, чтобы он не упал;

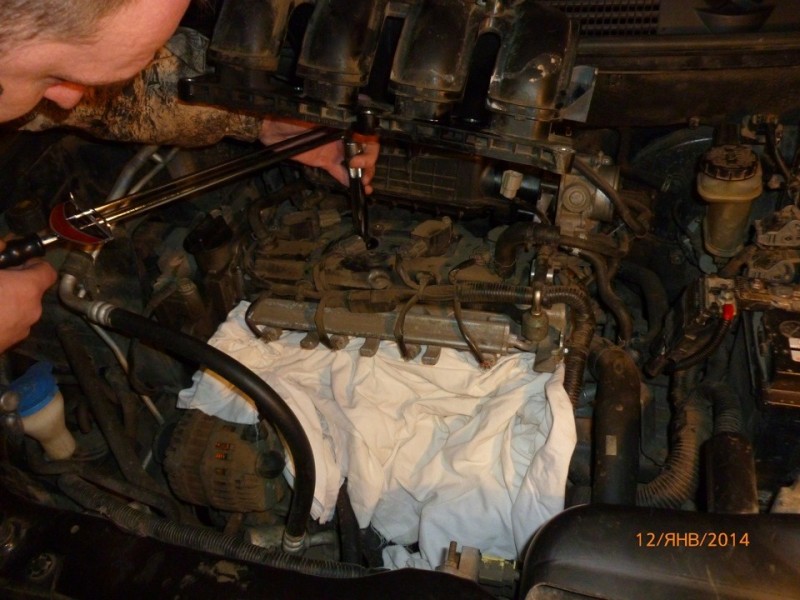

• Накрываем тканью впускные отверстия головки блока;
• Выкручиваем болты крепления катушек зажигания и вынимаем их из свечных шахт;
• Выкручиваем свечи и меняем их на новые.

Сборка проходит в обратном порядке.

Признаки замены свечей зажигания:

• визуальная неисправность (загрязнение, нагар в области зазора, изменение нормально серого цвета нагара, её увлажнение, механические сколы на изоляторе);
• нестабильные обороты двигателя;
• повышенная дымность выхлопных газов;
• детонация двигателя;
• сообщение контрольной лампы «CHECK ENGINE» либо бортового компьютера.
• повышенный расход топлива

Не стоит рассчитывать на память и пытаться запомнить исходный фронт работы. Как правило, запоминаются лишь крупные узлы. Чтобы обезопасить себя от ненужных переживаний по поводу правильности вновь собранной конструкции, воспользуйтесь телефоном и сделайте фото.

1.Открываем капот, откручиваем крышку двигателя, которая держится на двух болтах под головку на 10:

2. Теперь нам необходимо снять впускной коллектор, откручиваем 5 болтов его крепления к головке.

 Коллектор держит 7 болтов! Откручиваем первые 5 впереди двигателя.

Еще 1 болт находится у коллектора слева

1 болт слева от коллектора

3. Чтобы добраться до 7-го болта необходимо открутить дроссельную заслонку! Для этого снимаем разъём с клапана продувки абсорбера.

От головки блока открутите болтик скобы ключом «на 8».

4. Вытаскиваем щуп, ослабляем хомуты на патрубке воздуховода. Снимаем его.

5. Вытаскиваем разъём с дроссельной заслонки: ее держат 4 болта по периметру заслонки. На дроссель у нас идут два шланга, Снимаем с них хомуты и затыкаем болтами, чтобы антифриз не убежал. Идеально для этих целей подходят болты на 10. После снятия дроссельной заслонки рекомендую заодно провести её чистку, сделать это можно при помощи очистителя карбюратора. Отсоединяем все шланги и снимаем впускной коллектор.

Внимание: не допускайте попадание пыли и грязи во впускные окна, необходимо обязательно её убрать и закрыть окна,чтобы при работе в них ничего не сыпалось. 6

Снимаем катушки зажигания, просто нажимая на их фиксаторы. Откручиваем болты крепления, головкой на 10

6. Снимаем катушки зажигания, просто нажимая на их фиксаторы. Откручиваем болты крепления, головкой на 10.

7. По возможности продуваем свечные колодца сжатым воздухом, чтобы при откручивании свечей в двигатель не попал мусор (можно менять по одной свечке, дабы не натрясти в свечные колодцы мусора). Свечным ключом на 14 или аналогичной магнитной головкой (лучше воспользоваться специальным свечным ключом для Nissan Qashqai). Выкручиваем свечи.

 8. После отсоединения разъемов достаем катушку зажигания

9. Далее сравниваем новую свечку и старую.

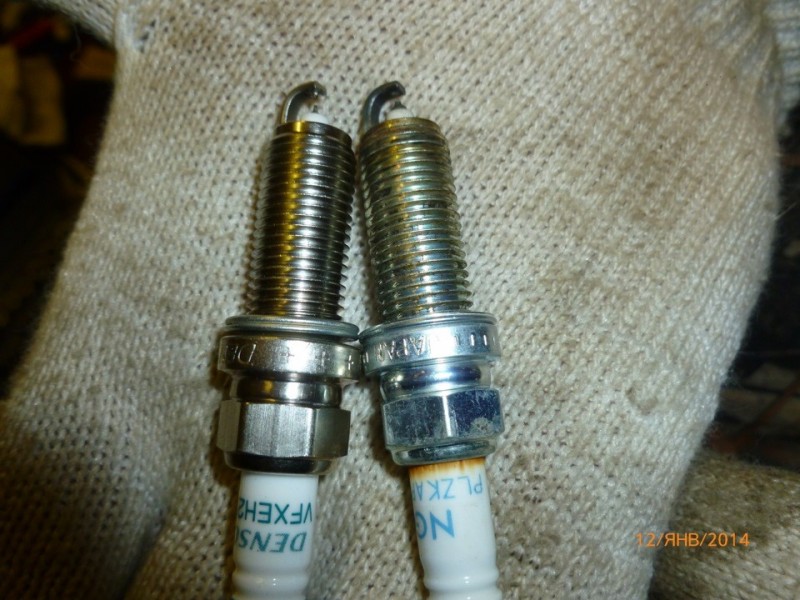

Denso (слева) новая, NGK (справа) старая

10. Затягиваем свечи

Очень аккуратно затягивайте свечки, иначе если перетянуть, то можно попасть на замену ДВС. Конструкция этих головок такова, что вокруг всех свечных резьб проходит рубашка охлаждающей жидкости… и тонкостенный метал в этих местах… Стоит перетянуть и образуется трещина по свечной резьбе.

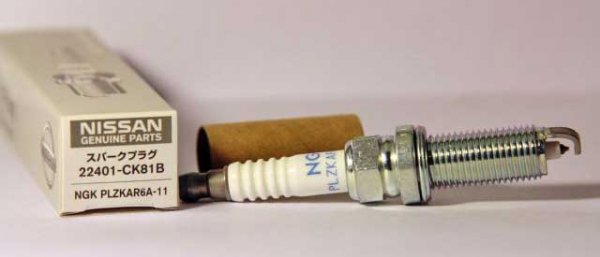

Оригинальные свечи, их артикул 22401-CK81B по NGK PLZKAR6A-11. Установив свечи вручную и удостоверившись, что они стоят ровно, закрутите их динамометрическим ключом 22-24Нм или 2,3-2,5 кг/м. Аккуратными движениями опустите и затяните сначала катушки свечей, затем разъемы на них

Сборку проводим в обратной последовательности.

Свеча зажигания: какую роль играет, из чего состоит

Роль «поджигателя» в системе зажигания автомобиля выполняет свеча зажигания, вырабатывающая искру. Устройство позволяет превратить горючую смесь – эмульсию, в состав которой входят частицы бензина и воздуха, – в тепловую энергию. Благодаря последней и происходит движение поршней мотора.

Свеча зажигания, применяемая в современных автомобилях, состоит из:

• корпуса,
• изолятора,
• центрального электрода,
• бокового электрода.

Внутри центрального электрода находится медный сердечник. Он же может использоваться и в боковом электроде, что способствует улучшенному отводу тепла. Подобные решения предлагаются компаниями, выпускающими дорогостоящие свечи. Также некоторые производители покрывают центральный и (или) боковой электроды платиной, тем самым защищая элементы свечи от быстрого разрушения.

Средний срок службы свечи зажигания – 30 тысяч километров пробега. При выборе свечей необходимо руководствоваться инструкцией к автомобилю. Производителем автомобилей Nissan рекомендована замена свечей через 15-60 тысяч километров пробега, в зависимости от модели авто и двигателя. Мы же в свою очередь рекомендуем российским автомобилистам менять свечи каждые 15 тысяч километров, связано это с не всегда качественным топливом, которое оказывает пагубное влияние.

Подбираем свечи на замену

На двигателях Nissan Qashqai объемами 1,6 и 2,0 литра используются идентичные свечи – с калильным числом 6, резьбовой частью длиной 26,5 мм и диаметром 12 мм.

Рекомендуется использовать изделия с платиновыми или иридиевыми электродами, отличающимися более длительным сроком службы.

Также нет разницы в изделиях, используемых на двигателях разных поколений, к примеру, на моторах J10 2,0 литра (1-е поколение) применяются те же свечи зажигания, что и на J11 2,0 литра (2-е поколение).

С завода Ниссан Кашкай комплектуется свечами производства NGK, которые у автопроизводителя позиционируются как оригинальные и имеют артикул 22401-СК81В. Они продаются в упаковке Nissan и стоимость их составляет примерно 10$ за штуку.

Также для данной модели автомобиля есть оригинальные изделия с иридиевым электродом производства Denso, их артикул – 22401-JD01B.

Второй вариант более предпочтителен для замены, причем это указывается самым автопроизводителем, но с завода он их почему-то не устанавливает. Иридиевые свечи обойдутся примерно в 15$.

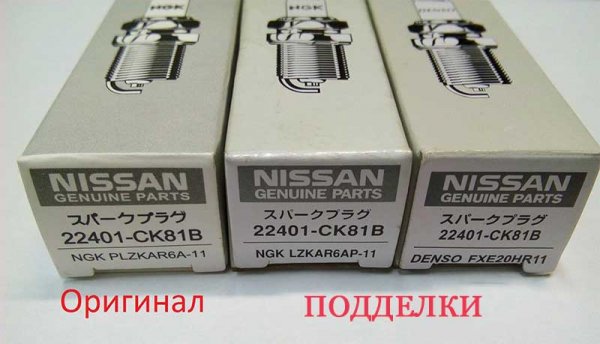

Одной из проблем оригинальных свечей в фирменной упаковке является их частая подделка, к тому же они продаются по немного завышенной цене.

У NGK есть прямой аналог оригинальному изделию, выпускается он под индексом NGK5118 (артикул PLZKAR6A-11). По сути, свеча с артикулом 22401-СК81В в фирменной упаковке и NGK5118 – это одно и тоже, но последняя обойдется дешевле – около 7$.

Такая же ситуация и с иридиевыми аналогами для Нисан Кашкай, обозначенные артикулом 22401-JD01B, у них есть аналог – Denso FXE20HR11, но в этом случае цена на детали – одинаковая.

Помимо указанных изделий, можно подобрать аналоги от других производителей.

На Ниссан Кашкай подойдут:

• Bosh с артикулом 0242135524 (материал электрода – платина, стоимость – 7,5$);
• Beru Z325 (с платиновым электродом, цена – 6$);
• Champion OE207 (электрод – платиновый, стоимость – 8$);

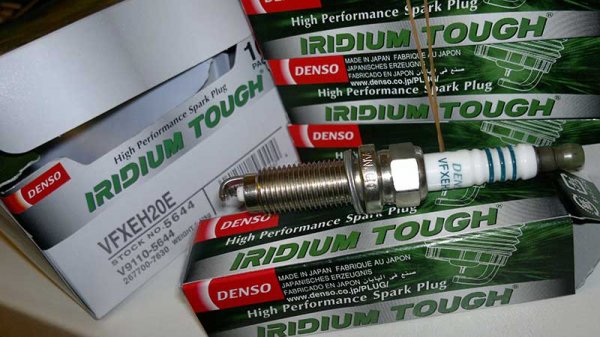

• Denso Iridium Tough VFXEH20 (электроды – иридий-платиновые, цена – 15$).

Указанная стоимость – усредненная, реальная же цена может отличаться и зависит от поставщиков.

Технология замены

Поскольку замена свечей Ниссан Кашкай 1,6/2,0 – процедура, требующая снятия ряда элементов, не лишним будет наличие фотоаппаратуры, чтобы каждый этап фиксировать – при сборке это может сильно помочь.

Подготовив все необходимое, можно приступать к замене.

ВАЖНО: Операция выполняется только на холодном двигателе. Рассмотрим технологию замены на примере Ниссан Кашкай 1,6 1,6 л:

Рассмотрим технологию замены на примере Ниссан Кашкай 1,6 1,6 л:

Открутив два крепежных болта снимаем декоративную накладку мотора, сложности здесь нет;

Послабляем хомуты и снимаем воздуховод, установленный между дроссельным узлом и воздушным фильтром. Также отсоединяем патрубок вентиляции картера, идущий с крышки ГБЦ к воздуховоду;

Откручиваем болты крепления дроссельного узла, отводим его в сторону (не отсоединяя от узла разъемы с проводкой и трубопроводы системы охлаждения). С дроссельной заслонки разъемы можно не снимать и не отсоединять от охлаждения

Обратите внимание – под дроссельным узлом есть болт, его нужно открутить;

Вытаскиваем масляный щуп (отверстие лучше чем-то закрыть во избежание попадания сторонних мелких элементов внутрь мотора);
Отворачиваем 7 болтов, фиксирующих впускной коллектор. Выкручивать 5 передних следует начиная с центрального и двигаясь в стороны

6-й болт располагается слева в задней части коллектора и крепит его через кронштейн. 7-й болт располагается справа, ниже посадочного отверстия дроссельного узла.
Выкрутив все крепежи, аккуратно поднимаем и отводим в сторону коллектор (чтобы не отсоединять от него трубопроводы);

Посадочные отверстия коллектора в головке блока протираем и тщательно закрываем ветошью;

Протираем крышку ГБЦ от пыли;
Отсоединяем разъемы с проводкой от катушек зажигания;
Выкручиваем крепежи катушек и извлекаем их;

Срываем свечи, но пока еще их не выкручиваем, так как нужно продуть колодцы сжатым воздухом, протереть их чистой ветошью, чтобы удалить сор;

Выкручиваем свечи поочередно. Если последний с установленным магнитом, извлечь элементы не составит труда, поскольку они примагнитятся;

Тем же ключом садим новые свечи на место и немного завинчиваем их (просто бросать их в колодец нельзя, чтобы не нарушить зазор между электродами);

Заворачивать их следует с использованием динамометрического ключа. Сила затяжки должна составлять 19,6-20 Нм. Больше затягивать нельзя, иначе можно разрушить перегородку между стенкой свечного колодца и канала системы охлаждения (при такой неисправности – головка блока подлежит замене);

Ставим на место и подключаем проводку к катушкам зажигания;
Перед установкой на место коллектора заменяем прокладку. Крепежи коллектора тоже затягиваются динамометрическим ключом (усилие – 27 Нм). Сначала затягивается впусковая часть;

Та же процедура, включая и замену прокладки, выполняется и при установке дроссельного узла, но здесь болты затягиваются с усилием 10 Нм.
Не забудьте подсоединить шланг вакуумного усилителя и поставить масляный щуп на место.

Все остальные детали устанавливаются на место в последовательности обратной снятию.

Замена свечей на Ниссан Кашкай J11 2,0 выполняется полностью по вышеописанной схеме, поскольку все бензиновые двигатели этого кроссовера имеют одинаковую конструкцию, разница лишь в объемах.

Сроки замены свечей в Nissan Qashqai

В бензиновых силовых агрегатах, которые ставятся на Qashqai любого года производства, топливно-воздушная смесь воспламеняется с помощью искры от свечей зажигания. Эти детали можно отнести к расходникам, которые нуждаются в периодической проверке и своевременной замене.

В камере сгорания при заведенном двигателе происходят постоянные термические, химические и электрические процессы, которые влияют на находящуюся в камере часть свечи.

Воздействие не до конца сгоревшей топливной смеси, давление в 50-60 бар, резкое изменение температуры от 70 до 2500 градусов – все это создает агрессивную среду, в которой с наконечником происходят негативные реакции. А от бесперебойности образования искры зависят пусковые свойства двигателя, его мощность, экономичность топлива и токсичность продуктов переработки.

Корректная работа двигателя автомобиля зависит от своевременной проверки и замены свечей зажигания. Периодичность замены, которую рекомендует производителем Ниссан Кашкай – каждые 30 тысяч км пробега, или раз в 1-2 года – это касается всех моделей Кашкай с бензиновым ДВС.

Инструменты для самостоятельной замены свечей и особенности процедуры

Демонтируем декоративную накладку, снимаем патрубок

Поменять свечи на Ниссан Кашкай можно своими силами, при этом понадобиться демонтировать ряд узлов. Для этого потребуется подготовить следующий инструмент и материалы:

• накидные ключи и торцевые головки на 8, 10 с трещоткой и удлинителем;
• отвертка с плоским жалом;
• свечной ключ на 14;
• динамометрический ключ;
• новые свечи зажигания;
• прокладка дроссельного узла и впускного коллектора;
• чистая ветошь.

Для удобства замены на силовом агрегате Ниссан Кашкай лучше пользоваться свечным ключом с магнитом. При его отсутствии, для извлечения и установки свечей можно использовать катушки зажигания. Замену элементов рекомендуется осуществлять поочередно. Это позволит минимизировать вероятность попадания в цилиндры посторонних предметов.

Откручиваем болты крепления коллектора, отсоединяем разъем с клапана продувки, откручиваем дроссельнуюзаслонку

Подробное описание смены свечей Nissan Qashqai своими руками

В случае если замена свечей Qashqai производится собственными силами, рекомендуется использовать фотокамеру для поэтапной фиксации действий. Это позволит упростить процесс обратной сборки демонтированных ранее узлов с силового агрегата.

Замена элементов зажигания на силовых агрегатах Ниссан Кашкай объемом 1.6 и 2 литра выполняется по идентичной схеме, независимо от поколения автомобиля.

За дроссельной заслонкой прячется 7 болт крепления коллектора

Процесс замены

• Перед началом работ необходимо дать остыть силовому агрегату;
• Демонтируем с ДВС декоративную пластиковую крышку, закрепленную двумя болтами;
• Далее снимается воздуховод, который смонтирован между корпусом воздушного фильтра и дроссельным узлом. Для этого с обеих сторон ослабляются хомуты, которые удерживают патрубки воздушного фильтра и вентиляции картера;
• На следующем этапе осуществляется демонтаж ДЗ. Для этого откручиваются фиксирующие болты в количестве четырех штук, один из них расположен непосредственно под заслонкой. В дальнейшем весь узел отводится в сторону, без отключения питающих проводов и системы охлаждения;
• Изымаем из посадочного места масляный щуп, закрыв отверстие ветошью. Это позволит избежать попадания мусора в ДВС;

Отверстия головки блока лучше чем-то прикрыть, снимаем катушки, вынимаем свечи, ставим новые, закручивая динамометрическим ключом

• Демонтируется впускной коллектор, который закреплен семью болтами. Начинать рекомендуется с выкручивания центрального болта, расположенного на передней части коллектора, с последующим выкручиванием еще четырех крепежей. Задняя часть пластика закреплена двум болтами. Один находится в месте установки дроссельного агрегата, а второй – с левой стороны и закреплен через кронштейн. После изъятия всех крепежных элементов, впускной коллектор аккуратно поднимается вверх и выводится в сторону без отключения патрубков;
• Тщательно протирается от грязи и пыли место установки впускного коллектора, с предварительно прикрытыми ветошью отверстиями в ГБЦ;
• Далее отсоединяются питающие провода и выкручиваются крепежные болты катушек зажигания, что дает возможность извлечь устройства;
• При помощи свечника срываются свечи. После этого ветошью протираются все посадочные колодцы, при наличии компрессора лучше продуть сжатым воздухом;
• В дальнейшем поочередно изымаются и устанавливаются новые сечи зажигания. При этом требуется аккуратно, во избежание нарушения зазора на электроде, вставлять их в посадочное гнездо. Сила затяжки новых элементов должна находиться в пределах от 19 до 20 Н*м;
• В дальнейшем осуществляется установка демонтированных узлов в обратном порядке, с применением новых прокладок. При этом должны выдерживаться следующие усилия при затяжке болтов крепления: впускного коллектора – 27 Н*м, дроссельного узла – 10 Н*м.

Qashqai J10 до обновления сверху, после снизу

Диагностика состояния свечей зажигания Nissan Qashqai

Диагностика состояния свечей зажигания Nissan Qashqai

Состояние	Симптомы	Последствия	Рекомендации
Угольные отложения	Наличие сажи из-за переобогащения топливно-воздушной смеси	Пропуски зажигания, нестабильная работа мотора	Замените стандартные свечи свечами с наиболее длинными изоляторами. Они позволят повысить сопротивляемость загрязнениям
Нормальное состояние свечей	Слабый износ электродов, серо-коричневый цвет свечей	Установленные свечи соответствуют типу и общему состоянию двигателя	Замена не требуется
Замасливание	Износ маслоотражательных колпачков	Затрудненный запуск, нестабильная работа мотора	Необходимы механические восстановительные работы. Требуется замена свечей
Пеплообразование	Отложения коричневого цвета на электродах	Изоляция электродов, пропуски зажигания	Замена маслоотражательных колпачков, смена марки топлива
Перегрев	Эрозия электродов, пористый изолятор белого цвета, отсутствие отложений	Сокращение срока службы свечей	Проведите проверку состояния радиатора, вакуума впускного клапана
Износ	Небольшое скопление отложений на электродах. Цвет нормальный	Затрудненный запуск в холодную погоду. Повышение расхода топлива	Замена свечей на новые, того же типа
Слишком раннее зажигание	Оплавленные электроды, белый цвет изолятора	Выход двигателя из строя	Проверьте калильное число свечей, качество смеси, систему охлаждения
Детонация	Изоляторы имеют визуальные повреждения	Повреждение поршней	Проверьте правильность регулировки свечного зазора
Электропроводящий глянец	Желтоватый цвет изолятора	Пропуск зажигания при высоких скоростях, при резком ускорении – внезапное повышение температуры в камерах сгорания	Требуется незамедлительная замена свечей
Забрызгивание	Рыхлые отложения на электродах	Пропуски зажигания, вызванные налипанием отложений на горячий изолятор	Необходима замена свечей новыми, того же типа
Замыкание электродов	Межэлектродное пространство заполнено отходами продуктов сгорания	Отказ зажигания	Необходимо удаление отходов
Механические повреждения	Попадание посторонних материалов в камеру сгорания	Повреждение поршня, отказ функционирования цилиндра	Необходимо удаление посторонних предметов из двигателя. Замена поврежденных элементов

Если у вас появились сомнения по поводу исправной работы двигателя, смело переходите к диагностике неполадок. Своевременная замена свечей на Nissan Qashqai позволит предотвратить образование нежелательных для автомобиля последствий и исключит образование механических повреждений.

Специалисты рекомендуют производить проверку и при необходимости смену свечей зажигания каждые 48 тысяч километров пробега или раз в 24 месяца.

Несмотря на то что, проводя диагностику состояния двигателя собственноручно, вы экономите большую часть средств, существует вероятность повреждения запчастей автомобиля. Поэтому прежде, чем приступать к ремонту Nissan Qashqai, наберитесь сил и терпения!

Признаки

Случается, что свеча оказалась некачественной либо бракованной. В такой ситуации ее ресурс будет в разы меньше. Как определить, что свеча неисправна? В случае неисправности, она будет периодически пропускать искру. На деле водитель может замечать следующие признаки:

• Снижение мощности двигателя (поскольку не работает один или даже несколько цилиндров).
• Увеличение расхода топлива. Смесь, что попала в камеру, не сгорает из-за отсутствия искры, а попросту вылетает в трубу.
• Длительный запуск двигателя (причем как на холодную, так и на горячую).
• Провалы при резком нажатии на педаль акселератора.
• Нестабильная работа двигателя на холостых оборотах, «троение».

Если наблюдается хотя бы один из этих признаков — это уже повод задуматься над исправностью свечи зажигания. Но также отметим, что схожие симптомы могут быть и из-за катушки зажигания. Чтобы убедиться в исправности свечи, нужно ее выкрутить, подсоединить провод и прислонить к металлической части двигателя (например, к клапанной крышке). Дальше стоит попросить помощника покрутить стартером. Если искра отсутствует — это говорит о неисправности свечи. Менять их нужно полным комплектом.

Замена свечей зажигания на Ниссан Кашкай 1.6

Первым звоночком, который подскажет, что нужна замена свечей зажигания на Ниссан Кашкай 1.6, является недостаточная тяга мотора при езде, глухие звуки в моторе и проблемы с зажиганием. В моторе с объемом в 1,6 литра с четырьмя ряднорасположенными цилиндрами при 114 л.с. в мощности, который является базовым для Кашкая, главной причиной замены является время, так как эти моторы одни из самых лучших на рынке по уровню герметичности. Замену свечей зажигания в этом моторе можно произвести самостоятельно и без существенных потерь во времени. Замена займет всего 1-1,5 часа.

Первое, что нужно для замены это инструменты. Так, для замены свечей зажигания понадобятся следующие инструменты и компоненты:

• Новые свечи зажигания;
• Ключ для свечей на 14 мм;
• Ключи на 8 и 10 мм;
• Отвертка с плоской головкой.

Также стоит купить для замены динамический ключ, который правильно распределит усилия при затягивании свечей. Данный ключ выглядит так:

Перед началом работ следует взять смартфон или фотоаппарат для фотографирования механизмов на каждом этапе проделанной работы. Все полностью вы не запомните и надеется на свою память не стоит. Если разобрать верхнюю часть мотора вы сможете, то собрать будет проблема и, как на зло, после такого сбора появятся «лишние детали». Вооружившись инструментами и фотоаппаратом приступаем к процессу замены свечей зажигания. Весь процесс занимает 14 основных пунктов:

1. Необходимо снять патрубок, который располагается между заслонкой и фильтром. Снимается он путем отсоединения от блока шланг вентиляционной системы и слегка раскрыть хомуты.

1. Предельно аккуратно следует демонтировать вакуумный шланг. Аккуратно, так как коллектор он сделан из очень тонкого пластика.

1. С продувного клапана абсорбера снимается разъем.
2. Ключом на 8 мм откручивается болт скобы фиксации.
3. Вынимаются шланги из крепежных пазов, откручивается болт под дроссельной перегородкой, которая необходима для регулирования силы тока и для того, чтобы ограничивать или разделять разные по частоте и напряжению электрические сигналы.
4. Удалив фиксационные скобы, получаем доступ к самому сложному процессу – откручиванию болта под дросселем. Откручивается он при помощи накидного ключа и в самый последний момент.
5. Следующим шагом станет откручивание коллектора. Производить демонтаж стоит аккуратно, так как он изготовлен из тонкого и хрупкого пластика. Откручиваются болты в последовательности, указанной на рисунке слева. Совершая данный шаг, да и любой следующий, не стоит спешить, особенно, если замена свечей в вашем Кашкае вами производится впервые.

1. Открутив все болты, следует поднять коллектор и заслонку, но стоит запомнить, что следует убрать масляный щуп перед тем как понимать заслонку. Щуп выглядит как тонкая жесткая проволока, ее можно увидеть на фото выше, он сверху выглядит как желтое кольцо. После поднятия коллектор нужно закрепить, желательно проволокой.

После понятия коллектора открывается доступ к свечам. Перед тем как их сменять, следует убрать всю грязи сухой тряпкой. Впускные отверстия головки следует покрыть сухой и чистой тканью.
Далее стоит выкрутить катушки, для того чтобы увидеть какие свечи нуждаются в замене а которые вполне пригодны для работы дальше. Посмотреть о том как происходит диагностика свечей можно в конце статьи.
Устанавливая новые свечи, стоит смазать антиприхватывающим веществом их резьбу.
Устанавливаются и демонтируются свечи при помощи динамометрического ключа. Сначала опускаются свечи, затем для установки следует очень аккуратно опустить в отверстия катушки свечей, далее нужно затянуть разъемы, расположенные на них

После чего опускается коллектор и закручивается самый дальний болт скобы слева.
Важно закрутить сложный болт под дросселем и все болты коллектора по схеме, обратной разборке.
После завершения работ по замене, нужно надеть разъем с клапана продувки, подсоединить разъем с продувного клапана и вакуумный шланг, надевается на место патрубок, подключается шланг вентиляционной системы. Стоит не забыть и вернуть на место щуп.

Основные манипуляции

Непосредственно в процессе замены
необходимо ориентироваться на следующие инструкции:

Снимается минусовая клемма с АКБ. Это действие выполняется и для обеспечения безопасности, и для того, чтобы не спровоцировать сбой датчика, определяющего положение заслонки дросселя. Заслонка в дальнейшем будет демонтироваться.

Снимается пластиковый защитный элемент, зафиксированный парой болтов.

• Снимаются патрубки, а также шланги, обслуживающие систему усиления тормозов, обслуживающие вентиляцию.
• Снимается клапанный разъем, отвечающий за продувку абсорбера.

Снимается дроссель. Фишки питания в данной ситуации трогать не обязательно.

Демонтируется впускной коллектор. Модуль удерживается семью болтами, которые легко откручиваются при помощи ключа на 10.

Снимаются винты, которыми держатся катушки зажигания. Данные катушки расположены над каждой из свечей.

После снятия винтов, доступ к свечам полностью открыт, то есть можно выполнить непосредственно главную операцию – замену.
Чтобы работа была аккуратной и безопасной, при откручивании свечей рекомендуется использовать специальный ключ. Из посадочного отверстия элемент удобнее всего достать, используя небольшой магнит.
После изъятия свечи из посадочного отверстия рекомендуется тщательно осмотреть ее. Оттенок налета поможет точно определить, насколько корректно функционирует моторный узел, что поможет скорректировать функционирование системы зажигания, сделав его более надежным и правильным.
При монтаже новых свечей категорически рекомендуется использовать ключ с динамометром. Сила затягивания свечей – 20 Нм, при затяжке удерживающих катушки болтов нужно ориентироваться на максимальное значение усилия в 5 Нм.
Далее проводится сборка узла в обратной последовательности

Обращаем внимание, что при сборке стоит оценить состояние прокладки впускного коллектора. Если она имеет явные признаки старения и износа, то хорошее решение – ее замена

Это положительно скажется на общем состоянии мотора, поможет исключить целый комплекс проблем, которые потенциально могут произойти при дальнейшей эксплуатации.
