Особенности замены термостата на ладе гранте 8-клапанной

Как поменять термостат ЛАДА “Гранта”

На ЛАДА “Гранта” устанавливаются силовые агрегаты с 6 и 8 клапанами ГРМ. Расположение термостата в этих моделях отличается, соответственно, процедура замены также имеет отличия.

Для замены термостата на восьмиклапанной версии “Гранты” необходимы:

• крестообразная отвертка;
• торцовые ключи на 10 и13;
• крестовая отвертка;
• ключ Т30;
• емкость для охлаждающей жидкости.

Замена термостата ЛАДА “Гранта” (8 клапанная) выполняется так:

• установить ЛАДА “Гранта” на площадку, имеющую уклон так, чтоб передняя часть оказалась выше задней;
• открутить болты крепления защиты двигателя и снять ее;
• подставить под радиатор емкость для охлаждающей жидкости;
• снять крышку, закрывающую расширительный бачок;
• выкрутить пробку сливного отверстия на радиаторе;
• слить охлаждающую жидкость в емкость;
• закрутить пробку сливного отверстия на радиаторе;
• отжать фиксатор и отстыковать колодку проводов от датчика температуры охлаждающей жидкости;
• ослабить хомут, фиксирующий задний шланг на патрубке крышки термостата;
• снять шланг с патрубка;
• ослабить хомут, фиксирующий передний шланг на патрубке крышки термостата;
• снять передний шланг с патрубка;
• открутить гайку, удерживающую провод “массы” на шпильке крепления термостата;
• снять со шпильки шайбу и наконечник провода “массы”;
• открутить две гайки, крепящие термостат к двигателю, снять и отложить шайбы;
• стянуть корпус термостата со шпилек;
• снять уплотнительную прокладку термостата;

Важно: при снятии или замене термостата уплотнительная прокладка подлежит обязательной замене на новую!

• открутить три болта, удерживающие крышку термостата;
• снять крышку;
• отжать фиксирующую пластину термостата, преодолевая сопротивления пружины;
• повернуть пластину, вывести ее из пазов и вытащить;
• извлечь пружину;
• вытащить термостат из корпуса.

Новый термостат устанавливается в корпус на место старого, дальнейшие операции следует производить в порядке, обратном снятию детали.

Совет: перед установкой шлангов на патрубки следует смазать последние тонким слоем герметика, это предотвратит возможную утечку охлаждающей жидкости.

После установки термостата необходимо заполнить систему охлаждения антифризом (охлаждающей жидкостью), завести и прогреть двигатель, проследив, чтоб из контуров охлаждения удалились воздушные пробки.

Для замены термостата на шестнадцатиклапанной версии “Гранты”, понадобятся:

• крестовая отвертка;
• ключ на 10;
• шестигранный ключ на 5;
• емкость для охлаждающей жидкости.

Автомобиль необходимо разместить на ровной площадке, желательно с небольшим уклоном, чтоб передняя часть была приподнята относительно задней. Перед заменой термостата следует слить из системы охлаждающую жидкость. Для этого необходимо снять защиту двигателя, открыть крышку расширительного бачка, подставить под радиатор емкость для охлаждающей жидкости и слить последнюю, открутив пробку сливного отверстия радиатора. После того, как жидкость слита, можно закрутить пробку сливного отверстия и приступать к замене термостата. Снятие термостата ЛАДА “Гранта” (16 клапанов) выполняется так:

• ослабить хомуты шлангов, подводящих охлаждающую жидкость к крышке термостата;
• отстыковать шланги от крышки термостата;
• выкрутить болты крепления крышки термостата;
• извлечь крышку термостата с посадочного места;
• снять уплотнительное кольцо из паза в крышке термостата (его необходимо заменить новым);
• утопить и провернуть пластину, фиксирующую термостат в крышке;
• вытащить пластину и термостат из крышки.

Новый термостат устанавливается в порядке, обратном снятию.

После установки термостата необходимо залить в систему охлаждающую жидкость, завести и прогреть двигатель, удалить из системы воздушные пробки (при их наличии).

Совет: перед установкой термостата на авто его следует проверить. Для этого необходимо погрузить термостат в воду с температурой 85 градусов. Если при этом шток термостата начинает двигаться, устройство исправно.

Теперь вы знаете как поменять термостат ЛАДА “Гранта” и можете выполнить работу самостоятельно, без дополнительных затрат времени и денег для визита на СТО.

Автомобиль: Лада Гранта. Спрашивает: Шмаков Виктор. Суть вопроса: При какой температуре открывается термостат на Лада Гранта?

Подскажите, пожалуйста, при какой температуре должен открываться термостат на Лада Гранта, при тех настройках, которые заложены на ней с завода?

Когда необходима замена термостата ЛАДА “Гранта”

Менять термостат следует, если он не перекрывает большой контур даже при горячем двигателе или открывается при температуре выше 92 градусов. В первом случае двигатель недостаточно прогревается, что ухудшает сгорание воздушно-топливной смеси и циркуляцию масло по маслоканалам. При позднем открытии в лучшем случае часто включается вентилятор охлаждения, в худшем — выходят из строя подшипники коленвала или деформируется головка двигателя, что требует сложного дорогостоящего ремонта.
Конструкция термостата ЛАДА “Гранта” не предусматривает его ремонта, поэтому вышедшую из строя деталь необходимо заменить новой.
Убедиться в работоспособности термостата без его демонтажа с автомобиля можно, пощупав температуру патрубков большого контура охлаждения или низ радиатора. Пока двигатель не прогреется до рабочей температуры, они должны быть холодными. После прогрева двигателя термостат открывается и элементы большого контура должны нагреться.

Структура и условия работы термостата

В состав термостата входят такие металлы как медь и сплав латуни. Суть работы прибора заключается в маленьком цилиндре, повернутом в сторону двигателя.

Посередине цилиндра находится синтетический восковой шарик, который при определенной температуре (82 градуса Цельсия) начинает плавиться (воск существенно расширяется под воздействием тепла, меняет твердое состояние на жидкость).

В цилиндре с воском вдавлен специальный штырь, соединенный с клапаном. При плавлении воска, в результате расширения, он начинает выдавливать штырь из цилиндра, при этом открывая клапан, через который поступает охлаждающая жидкость. Когда двигатель останавливается и остывает, воск в термостате застывает, и снова возвращает себе твердое состояние.

Как поменять термостат ЛАДА “Гранта”

На ЛАДА “Гранта” устанавливаются силовые агрегаты с 6 и 8 клапанами ГРМ. Расположение термостата в этих моделях отличается, соответственно, процедура замены также имеет отличия.

Для замены термостата на восьмиклапанной версии “Гранты” необходимы:

• крестообразная отвертка;
• торцовые ключи на 10 и13;
• крестовая отвертка;
• ключ Т30;
• емкость для охлаждающей жидкости.

Замена термостата ЛАДА “Гранта” (8 клапанная) выполняется так:

• установить ЛАДА “Гранта” на площадку, имеющую уклон так, чтоб передняя часть оказалась выше задней;
• открутить болты крепления защиты двигателя и снять ее;
• подставить под радиатор емкость для охлаждающей жидкости;
• снять крышку, закрывающую расширительный бачок;
• выкрутить пробку сливного отверстия на радиаторе;
• слить охлаждающую жидкость в емкость;
• закрутить пробку сливного отверстия на радиаторе;
• отжать фиксатор и отстыковать колодку проводов от датчика температуры охлаждающей жидкости;
• ослабить хомут, фиксирующий задний шланг на патрубке крышки термостата;
• снять шланг с патрубка;
• ослабить хомут, фиксирующий передний шланг на патрубке крышки термостата;
• снять передний шланг с патрубка;
• открутить гайку, удерживающую провод “массы” на шпильке крепления термостата;
• снять со шпильки шайбу и наконечник провода “массы”;
• открутить две гайки, крепящие термостат к двигателю, снять и отложить шайбы;
• стянуть корпус термостата со шпилек;
• снять уплотнительную прокладку термостата;

Важно: при снятии или замене термостата уплотнительная прокладка подлежит обязательной замене на новую!

• открутить три болта, удерживающие крышку термостата;
• снять крышку;
• отжать фиксирующую пластину термостата, преодолевая сопротивления пружины;
• повернуть пластину, вывести ее из пазов и вытащить;
• извлечь пружину;
• вытащить термостат из корпуса.

Новый термостат устанавливается в корпус на место старого, дальнейшие операции следует производить в порядке, обратном снятию детали.

Совет: перед установкой шлангов на патрубки следует смазать последние тонким слоем герметика, это предотвратит возможную утечку охлаждающей жидкости.

После установки термостата необходимо заполнить систему охлаждения антифризом (охлаждающей жидкостью), завести и прогреть двигатель, проследив, чтоб из контуров охлаждения удалились воздушные пробки.

Для замены термостата на шестнадцатиклапанной версии “Гранты”, понадобятся:

• крестовая отвертка;
• ключ на 10;
• шестигранный ключ на 5;
• емкость для охлаждающей жидкости.

Автомобиль необходимо разместить на ровной площадке, желательно с небольшим уклоном, чтоб передняя часть была приподнята относительно задней. Перед заменой термостата следует слить из системы охлаждающую жидкость. Для этого необходимо снять защиту двигателя, открыть крышку расширительного бачка, подставить под радиатор емкость для охлаждающей жидкости и слить последнюю, открутив пробку сливного отверстия радиатора. После того, как жидкость слита, можно закрутить пробку сливного отверстия и приступать к замене термостата. Снятие термостата ЛАДА “Гранта” (16 клапанов) выполняется так:

• ослабить хомуты шлангов, подводящих охлаждающую жидкость к крышке термостата;
• отстыковать шланги от крышки термостата;
• выкрутить болты крепления крышки термостата;
• извлечь крышку термостата с посадочного места;
• снять уплотнительное кольцо из паза в крышке термостата (его необходимо заменить новым);
• утопить и провернуть пластину, фиксирующую термостат в крышке;
• вытащить пластину и термостат из крышки.

Новый термостат устанавливается в порядке, обратном снятию.

После установки термостата необходимо залить в систему охлаждающую жидкость, завести и прогреть двигатель, удалить из системы воздушные пробки (при их наличии).

Совет: перед установкой термостата на авто его следует проверить. Для этого необходимо погрузить термостат в воду с температурой 85 градусов. Если при этом шток термостата начинает двигаться, устройство исправно.

Теперь вы знаете как поменять термостат ЛАДА “Гранта” и можете выполнить работу самостоятельно, без дополнительных затрат времени и денег для визита на СТО.

О структурных особенностях и условиях работы

В качестве материалов, из которых производители создают термостаты, фигурируют медь и латунные сплавы. Суть действия данного изделия заключена в мелком цилиндре, который развернут в сторону моторного блока Лада Гранта. В середине указанного цилиндра расположился восковой шарик, способный при достижении температуры в охладительном контуре 82-х градусов начинать плавиться. Также в цилиндр конструкторы интегрировали специальный штырь, который с клапаном имеет непосредственную связь. По мере плавления воска происходит расширение вещества, в результате чего штырь начинает выдавливаться из цилиндра. Такое действие данного штыря приводит к открытию клапана, обеспечивая изменение маршрута жидкости. После остановки мотора воск приобретает твердое состояние, вызывая закрытие обозначенного клапана.

Процесс замены

Процесс замены термостата прост и не займет много времени, но полученный результат не заставит себя долго ждать.

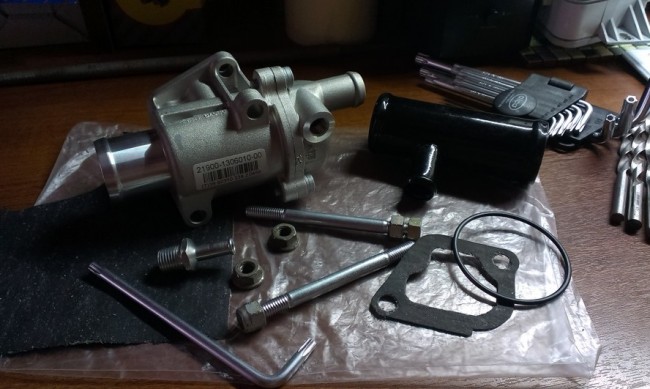

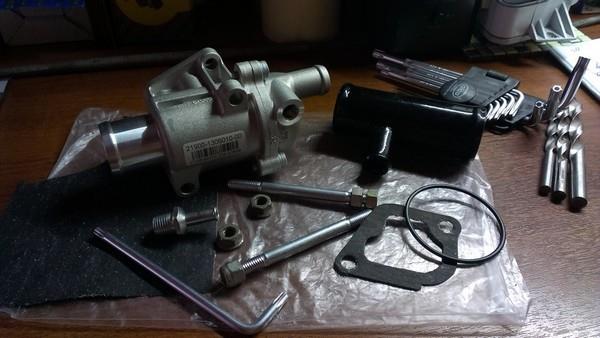

Что необходимо для замены:

• Термостат гранта
• Прокладка между термостатом и блоком
• Герметик
• Охлаждающая жидкость
• Нижний патрубок радиатора Гранта
• Тройник печки ваз 2108
• Новые хомуты (лучше всего использовать пружинные)
• Две шпильки М8х80 (или болт такого же диаметра и длинны)

Процесс работы по установке:

Подготавливаем автомобиль, снимаем бокс воздушного фильтра вместе с гофрой и ДМРВ, сливаем антифриз.

После чего демонтируем старый термостат.

Если Приора имеет механический дроссель, то шланги идущие на его обогрев глушим с помощью болта м8 и хомута. Если дроссель электронный ничего делать не нужно.

Устанавливаем новые шпильки в места крепления термостата.

Меняем нижний патрубок радиатора от штатного на грантовский

Устанавливаем новый термостат, предварительно надев прокладку на шпильки.

Подключаем шланги по схеме

схема подключения грантовского термостата

Входной патрубок в радиатор отопителя подключается от термостата, а выходной патрубок радиатора подключается к трубе помпы.

Выходной патрубок разрезается и в него вставляется тройник через который будет подключен расширительный бачок

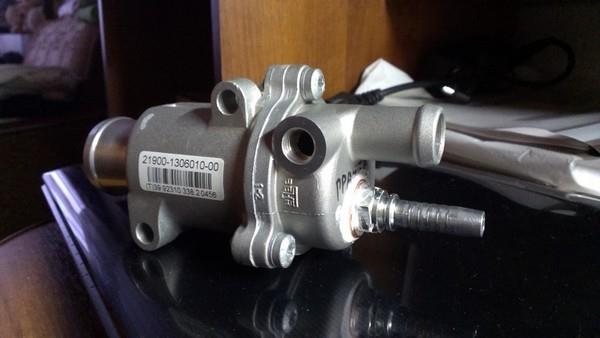

Выкручиваем из старого термостата датчик температуры ОЖ и устанавливаем в новый

Заливаем ОЖ

После чего запускаем двигатель и следим за уровнем ОЖ с нарастанием температуры, жидкость будет убывать, не забывайте доливать ОЖ до уровня пока она не перестанет убывать.

Структура и условия работы термостата

В состав термостата входят такие металлы как медь и сплав латуни. Суть работы прибора заключается в маленьком цилиндре, повернутом в сторону двигателя.

Посередине цилиндра находится синтетический восковой шарик, который при определенной температуре (82 градуса Цельсия) начинает плавиться (воск существенно расширяется под воздействием тепла, меняет твердое состояние на жидкость).

В цилиндре с воском вдавлен специальный штырь, соединенный с клапаном. При плавлении воска, в результате расширения, он начинает выдавливать штырь из цилиндра, при этом открывая клапан, через который поступает охлаждающая жидкость. Когда двигатель останавливается и остывает, воск в термостате застывает, и снова возвращает себе твердое состояние.

Структура и условия работы термостата

В состав термостата входят такие металлы как медь и сплав латуни. Суть работы прибора заключается в маленьком цилиндре, повернутом в сторону двигателя.

Посередине цилиндра находится синтетический восковой шарик, который при определенной температуре (82 градуса Цельсия) начинает плавиться (воск существенно расширяется под воздействием тепла, меняет твердое состояние на жидкость).

В цилиндре с воском вдавлен специальный штырь, соединенный с клапаном. При плавлении воска, в результате расширения, он начинает выдавливать штырь из цилиндра, при этом открывая клапан, через который поступает охлаждающая жидкость. Когда двигатель останавливается и остывает, воск в термостате застывает, и снова возвращает себе твердое состояние.

Замена термостата с 77C на 92C

Многие владельцы Грант жалуются на довольно проблемные и слабые термостаты своих машин. Большая часть претензий связана с тем, что устройство открывает доступ тосолу уже после прогрева мотора до 80C. На самом деле никакой неисправности в этом нет, просто особенность работы конкретных двигателей — они изначально настроены на работу с такой температурой.

Чаще всего подобные особенности не воспринимаются автовладельцами всерьез, и никак не мешает функционированию мотора. Пожалуй единственным ощутимым отличием станет более прохладный воздух в салоне авто при минусовой температуре на улице. Однако перевод автомобиля на газовое топливо значительно усложнит данную ситуацию.

В таких обстоятельствах элемент можно доработать, хотя и не рекомендуется производителем, после чего открываться он будет уже при 92C. Доработка потребует приобретения нового термостата, однако, замены всей детали не потребуется, из нового термостата нужно лишь датчик.

Для проведения этой работы вам потребуется:

• загнать машину на рампу или же в яму;
• слить тосол;
• убрать воздуховод (он будет мешать рабочему процессу);
• демонтировать термостат (либо просто снимите с прибора крышку, при этом, не потеряв уплотнитель);
• установить новый термоэлемент;
• прижать термоэлемент пружиной и ограничителем.

В результате проведения вышеописанной манипуляции температура срабатывания повысится примерно на 15%.

Максимальная температура охлаждающей жидкости автомобилей Лада Калина FL и Лада Гранта после 1,5-2 лет эксплуатации составляет 78-80° C. Она несколько ниже той, которая достигается в предыдущих моделях АвтоВАЗа. Поэтому некоторые водители считают такой температурный режим работы двигателя «неоптимальным». Это, по их мнению, приводит к повышенному расходу топлива и быстрому износу деталей двигателя внутреннего сгорания. Но специалисты завода не склонны связывать эти показатели между собой, так как прямой зависимости между ними не замечено.

Особенности системы охлаждения ЛАДА “Гранта”

Как и в предыдущих моделях ЛАДА, по достижению определенной температуры термостат переключает поток охлаждающей жидкости с малого на большой контур. В малый контур входят:

• водяная рубашка цилиндров;
• помпа;
• отопитель салона.

Отличие в том, что радиатор отопителя включен в малый контур последовательно, а не параллельно. Это заставляет всю охлаждающую жидкость проходить через него, улучшая прогрев салона. Температура открытия термостата — 85 градусов. По достижению этой отметки клапан открывается и жидкость начинает циркулировать по большому контуру, в который. помимо элементов малого контура, входит радиатор охлаждения. Достоинство модернизированной системы охлаждения в том, что антифриз из рубашки двигателя попадает непосредственно на термоэлемент термостата, не смешиваясь в его корпусе. Это позволяет элементу реагировать на реальную температуру двигателя, открываясь вовремя и исключая перегрев. Завод-изготовитель установил допустимый диапазон открытия термостата 85士7 градуса. То есть он может открываться и при 78, и при 93 градусах. Согласно официальному письму производителя, разосланного дилерам, рабочая температура двигателя “Гранта” может быть на 10 градусов ниже, чем у предшествующих моделей ВАЗ. Это не говорит о “недогреве” мотора и не ведет к увеличению расхода топлива, ухудшению смазки и снижению моторесурса. Однако владельцы ЛАДА “Гранта” нередко меняют термостат на новый, с температурой открытия ближе к 90 градусам или дорабатывают штатный термостат, меняя тепловой элемент.

Преимущества термостатов LUZAR

Компьютерная дозировка термовоска Термостаты LUZAR имеют термодатчики, наполняемые на специальном оборудовании, что гарантирует высокую точность срабатывания.

Запатентованная конструкция термодатчика Для исключения возможности «прорыва» термовоска из корпуса термодатчика (что, по статистике, является наиболее частой причиной выхода из строя термостата), LUZAR изменил конфигурацию уплотнительной прокладки в сопряжении шток-термовоск-цилиндр. С ростом давления расширяющегося при нагреве термовоскановая конструкция прокладки – благодаря специфической геометрии – образует увеличенный объем резины именно в местах возможного возникновения «прорыва» термовоска

Также это потребовало изменить геометрию корпуса термодатчика («цилиндра»).

Обрезиненные клапаны Мы устранили причину недостаточной герметичности термоэлемента – сопряжение «металл-металл» между металлическим каркасом термоэлемента и металлической тарелкой клапана – за счет использования резиновой уплотнительной прокладки на тарелке клапана.Тем самым термостаты LUZARобеспечивают более быстрые прогрев двигателя зимой (что так важно в условиях российского климата).

100% контроль термоэлементов Каждый термоэлемент проверяется на температуру, высоту и скорость срабатывания – осуществляется в специальных ваннах с ячейках.

Гарантия 2 года или 125 000 км пробега. Обязательная сертификация В случае поломки Вы легко сможете заменить купленный термостат через розничный магазин – просто отдайте его обратно с гарантийным талоном и описанием дефекта

Вся продукция сертифицирована по международной системе менеджмента качества ISO 9001 TUV и имеет сертификаты соответствия ГОСТ-Р.

Сколько стоит термостат LUZAR?

Цена термостатовLUZAR ниже оригинальных изделий. В то же время качество соответствует либо же превосходит качество оригинальных (устанавливаемых на заводе-производителе) аналогов.

Мы ответим на все Ваши вопросы о производстве, установке, использованию и местах продажи по бесплатному телефону 8-800-555-8965.

код Luzar LT 0192

OEM номер: 2190-1306010-92 2190-1306010 21200-5PA0A 2190-1306100

Температура открытия, ?С: 92

Применяемость для А/М

Фирменное наименование – LT – LuzarThermostat

Термостаты необходимы для того, чтобы направлять поток охлаждающей жидкости системы охлаждения автомобильных двигателей – тем самым обеспечивается регулирование температуры охлаждающей жидкости.

1. при повышении температуры (как правило, на уровне ≈80ºC) основной клапан термостата открывается с одновременным закрытием перепускного клапана;
2. радиатор включается в охлаждающий контур;
3. температура охлаждающей жидкости падает;
4. при понижении температуры происходит обратный процесс.

При необходимости. подробнее

Фирменное наименование – LT – LuzarThermostat

Термостаты необходимы для того, чтобы направлять поток охлаждающей жидкости системы охлаждения автомобильных двигателей – тем самым обеспечивается регулирование температуры охлаждающей жидкости.

1. при повышении температуры (как правило, на уровне ≈80ºC) основной клапан термостата открывается с одновременным закрытием перепускного клапана;
2. радиатор включается в охлаждающий контур;
3. температура охлаждающей жидкости падает;
4. при понижении температуры происходит обратный процесс.

При необходимости приобрести термостат для автомобиля, Вам нужно знать несколько простых правил.

Работа автомобильного термостата характеризуется двумя параметрами:

Ресурс автомобильного термостата зависит от степени профессионализма производителя и имеет зависимость от следующих моментов:

• конструкции термостата
• сопряжения деталей
• технологии производства
• технических возможностей производства
• используемого сырья и материалов
• уровня контроля готовой продукции

В свою очередь, точность срабатывания авто термостата «раскрывается» несколькими показателями:

• температура начала открытия
• скорость открытия
• высота подъема клапана
• давление, при котором клапан герметичен в закрытом состоянии

При выборе термостата следует помнить, что от указанных показателей будет зависеть два разновекторных требования к работе системы охлаждения – с одной стороны, быстрой прогрев двигателя (и, следовательно, комфортная температура в салоне автомобиля) и, с другой стороны, момент «подключения» к охлаждению радиаторного контура («большого круга охлаждения») для избегания перегрева двигателя. Именно термостат решает важнейшую и противоречивую задачу – добиться оптимальной температуры двигателя, при этом обеспечив отсутствие перегрева, поступление горячей жидкости в радиатор отопления и комфорт в салоне, сгладив эффект «термошока».

Простейший метод проверки термостата – опустить его в горячую воду, и контролировать рабочие показатели, указанные выше.

LUZAR производит термостат как для легковых, так и для коммерческих и грузовых автомобилей.На сегодняшний день в ассортименте LUZAR – более 20 моделей термостатов как для отечественных, так и для импортных машин.

Как проверить термостат

Проверку термостата можно осуществлять в два эта, но один из способов проверки довольно трудоемкий и чаще всего от него отказываются.

Первый способ

Для осуществления проверки термостат должен быть снят. Так же необходимо подготовить инструмент и материалы, которые будут использоваться для проведения работ.

Что понадобиться:

• Кухонная плита или горелка;
• Градусник;
• Емкость с водой;

Демонтированный термостат погружаем в емкость с водой и кипятим его на плите до температуры в 85°C (определить температуру поможет градусник, помещенный в воду). При достижении температуры в 85°C термостат должен открыться полностью, если же он открывается значительно раньше, значит, он неисправен и подлежит замене на новый.

Второй способ

Для проверки этим методом демонтировать термостат нет необходимости, но проверку нужно осуществлять на остывшем моторе. Запускаем двигатель и прогреваем его до рабочей температуры. В тот момент, когда двигатель нагрелся до 70°C, необходимо потрогать патрубок большого круга (это нижний шланг радиатора), он должен быть холодный. Если же шланг прогревается уже на 70°C, то необходимо менять термостат, так как он неисправен.

Основные неисправности термостата

Термостат является маленькой, но от того не менее важной составляющей автомобиля. Неправильно функционирующий термостат вероятнее всего задержит Вас на обочине дороги

Существует много причин выхода из строя термостата, но самая популярная причина — это коррозия.

В том случае, если термостат застрял и находится в полностью закрытом положении — вероятнее всего произойдет перегрев двигателя независимо от режима движения и температуры воздуха окружающей среды.

Если термостат находится в открытом положении, но не до конца, мотор перегревается, однако существует вероятность, что он не «закипит». Случится это или нет, зависит от режима использования автомобиля.

В том случае, если клапан термостата задерживается в абсолютно или частично открытом положении, прогрев двигателя до необходимой рабочей температуры будет проходить очень долго, в зимнее же время такой температуры мотор может и не достигнуть.

С работоспособной системой охлаждения при температуре ноль градусов время прогрева двигателя должно проходить до 10 минут. В случае неполноценного открытия температура двигателя даже в летнюю пору подниматься выше 70 градусов не будет.

В обоих перечисленных случаях необходима замена термостата на гранте или любом другом автомобиле. Далее рассмотрим, как проверить функционирует ли наш термостат.

Проверка исправности термостата Лада Гранта

Для проверки термостата на автомобиле Лада Гранта пустите двигатель и потрогайте рукой нижний шланг радиатора должен быть холодным. После того как температура охлаждающей жидкости достигнет 85-92 ’С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат и проверьте его работоспособность. Для проверки извлеченного термостата выполните процедуры по п.п.17-18 (см. инструкцию выше)

Модернизация СО.

Детали для доработки термостата Лады Гранта

Схема для установки

На термостат будет врезан штуцер, чтобы сделать подачу на обогрев дроссельного узла

Слегка доработанная схема

Следующая и, пожалуй, самая основная доработка, это установка другого термоэлемента от термостата WAHLER 3091.92D (92С). Приступаем к внедрению термоэлемента от термостата WAHLER 3091.92D (92С) в термостат ВАЗ 2190.

От данного термостата нам понадобится лишь сам термоэлемент и пружина. Разрезаем термостат по схеме, указанной на рисунке ниже, и извлекаем нужные нам элементы, далее внедряем их в термостат от Гранты!

Стрелками указаны места где нужно распилить термостат.

Термоэлемент и пружина нам нужны, корпус в мусорку.

Устанавливаем новые элементы в термос ВАЗ 2190

Детали от WAHLER 3091.92D заняли свое место

Следующая доработка будет по внедрению в крышку термостата дополнительного штуцера, который будет осуществлять подачу ОХ на обогрев дроссельного узла. Сильно тут говорить не о чем, был куплен штуцер, просверлено отверстие в крышке и нарезана резьба. Далее устанавливаем штуцер через медную шайбу. Все тщательно промазав герметиком

Доп.штуцер на обогрев ДЗ

Для установки термоса нам понадобится: -тройник УАЗ 451-1303018 -шипильки М8×85мм −2шт -хомуты -герметик -патрубки (валялись в гараже)

И так начинаем все с демонтажа старого термоса и заменой шпилек крепления. Потом ставим тройник от УАЗа на большой круг и соединяем с расширительным бочком С тройником скажу сразу придется помучаться… Т.к. патрубки диаметром 32мм, а тройник 38мм, ну ничего немного усилий и патрубки налазят

Шпильки и тройник на месте

Далее очередь за самим термостатом.

Никакой резьбы, только аргон

Подрезанный патрубок от печки хорошо подошел на расширительный бачек

Заменил заодно и шланги на Дроссель

После того как все собрал, завел мотор и меньше чем за 5 минут, температура на приборке поднялась до 50 град. Во время движения, на третьей скорости моторчика печки, из нее дует горячий воздух, раньше такого не было.

Источники

• http://la-granta.ru/zamena-termostata-na-grante.html
• http://www.autosecret.net/lada-granta-vaz2190/dvigatel-lada-granta/1303-snjatie-proverka-termostata
• http://spike.su/index.php/Доработка-термостата-на-Лада-Гранта.html

Вариант доработки

Как свидетельствуют отзывы владельцев грант, производитель снабжает эту модель достаточно слабеньким термостатом. Обычно он открывает доступ тосолу уже после того, как двигатель прогревается до 80 радиусов. Виной тому некачественные вставки с воском, о которых мы рассказывали выше.

В большинстве случаев такая проблема не воспринимается как нечто серьезное, поскольку никак не вредит работе двигателя. Единственный недостаток – в зимнее время при морозах в салоне может быть прохладно. Ситуация усложняется если автомобиль его владелец переводит на газ.

В этом случае имеет смысл доработать термостат, чтобы он стал открываться при 92 градусах. Для этого потребуется приобрести новый. Весь элемент в замене не нуждается, потому из купленного достают только вставку.

Специалисты советуют остановить свой выбор на модели – VERNET TH4898.92D. Стоимость ее невысока – приблизительно 400 рублей.

Пошаговая процедура замены выглядит следующим образом:

• прежде всего, автомобиль загоняют на рампу либо яму;
• сливают тосол из системы охлаждения;
• убирают воздуховод, поскольку он мешает;
• сам термостат демонтируют (но можно оставить на месте и снять с него только крышку, главное – не потерять уплотнитель);
• старый термоэлемент вынимают и вставляют новый;
• прижимают его родной пружиной и ограничителем.

В среднем температура срабатывания после подобной процедуры повышается на 15 процентов.

Весь процесс зафиксирован на этом видео:

Все машины, двигатель которых охлаждается благодаря специальной жидкости, имеют в своем распоряжении прибор именуемый термостатом. Лада Гранта не является исключением.

В модели Гранта термостат находится между радиатором и двигателем. В статье мы поговорим о понятии автомобильного термостата, из каких он компонентов состоит и каким образом функционирует, а также, рассмотрим основные типы неисправностей термостата.

Термостат называют регулятором температуры тосола (антифриза) в системе охлаждения двигателя. Он увеличивает скорость прогрева двигателя и удерживает требуемое тепловое состояние.

Ключевая задача термостата — сдерживать поток радиаторной жидкости до тех пор, пока двигатель не разогрелся. Если двигатель остается холодным, то охлаждающая жидкость через него в радиатор не проходит.

Термостат открывается тогда, когда температура нагревания двигателя достигает 95 градусов. Благодаря его работе прогрев двигателя осуществляется быстрее. Таким образом, в Ладе Гранта термостат снижает количество вредных выхлопов и сводит износ двигателя к минимуму.

При желании, наглядно работу термостата можно посмотреть в домашних условиях. Уложите термостат в емкость наполненную водой, после чего поставьте ее на электроплиту. С приближением момента закипания воды, клапан термостата будет открываться примерно на 2 см. Рекомендуется проводить эксперимент с новым термостатом, не доставая свой из собственной машины.

Когда необходима замена термостата ЛАДА “Гранта”

Менять термостат следует, если он не перекрывает большой контур даже при горячем двигателе или открывается при температуре выше 92 градусов. В первом случае двигатель недостаточно прогревается, что ухудшает сгорание воздушно-топливной смеси и циркуляцию масло по маслоканалам. При позднем открытии в лучшем случае часто включается вентилятор охлаждения, в худшем — выходят из строя подшипники коленвала или деформируется головка двигателя, что требует сложного дорогостоящего ремонта. Конструкция термостата ЛАДА “Гранта” не предусматривает его ремонта, поэтому вышедшую из строя деталь необходимо заменить новой. Убедиться в работоспособности термостата без его демонтажа с автомобиля можно, пощупав температуру патрубков большого контура охлаждения или низ радиатора. Пока двигатель не прогреется до рабочей температуры, они должны быть холодными. После прогрева двигателя термостат открывается и элементы большого контура должны нагреться.

Последовательность действий при замене термостата на Ладе Гранте 8-ми клапанной

1. Ставим машину в периметр ремонтной зоны.
2. Сливаем антифриз (тосол).
3. Снимаем хомуты, отсоединяем патрубки в системе охлаждения.
4. Выкручиваем три винта, фиксирующих регулятор к блоку цилиндров.
5. Изымаем термостат.
6. Проводим дефектовку.
7. Устанавливаем новые детали, собираем механизмы в обратной последовательности.

Где расположен термостат на Лада Гранта

В семействе автомобилей Лада Гранта «регулятор потока» зафиксирован на внешнем корпусе блока цилиндров с тыльной стороны. Схематически он расположен на отрезке магистрали между блоком цилиндров и радиатором системы охлаждения.

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

• водяной рубашки;
• насоса (помпы);
• печного отопителя.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.
