Замена контактных колец генератора ваз 2110 своими силами

Разборка и ремонт генератора

Кронштейн для крепления агрегата

Ремонт осуществляется путем демонтажа генератора и контроллера напряжения. При помощи плоского шуруповерта нужно зацепить наконечники проводов статора и слегка вытащить их из пружинных соединений диодного моста генератора. Накидным гаечным ключом на 8 нужно раскрутить 3 болтика, которые крепят диодный мост. При этом обязательно запишите или запомните схему размещения изоляционных и опорных шайб. После этого необходимо раскрутить винт соединяющего болтика при помощи гаечного ключа на 12.

Чтобы определить техническую пригодность заднего подшипника, необходимо слегка потрясти его и покрутить внешнее кольцо. Если подшипник крутится легко, без остановок, отсутствует шум и большой люфт, значит, с ним все в порядке. При обнаружении хотя бы одного из вышеперечисленных недостатков потребуется сменить подшипник на новый.

Приступайте к демонтажу кронштейна генератора Калина

Отметив нужные точки размещения маркером, подцепите статор шуруповертом и осторожно выньте его из тыльной обшивки генератора. Кронштейн генератора включает в себя подшипник, техническую пригодность которого нужно проверять тем же методом, который был описан выше

В случае обнаружения каких-либо неисправностей необходимо его заменить.

Автозавод не советует менять передний подшипник ротора, поскольку он завальцован в обшивке генератора. Тем не менее его замена будет наиболее целесообразным решением, так как цена нового генератора значительно превышает стоимость подшипника. Если нужно сменить передний подшипник, необходимо открутить гаечный крепеж при помощи торцевого ключа на 24. При этом потребуется поддерживать шкив сервис-ключом (пассатижами). Далее нужно демонтировать шкив с пружинкой и шайбами, а затем снять дистанционную пробку. Аккуратно вытесните ротор из переднего подшипника при помощи резинового молота. Для этого потребуется надеть крепеж шкива на роторный вал кронштейна генератора Калина на одном уровне с торцом.

Замена ротора с кольцами

Замена на генераторе Ваз 2110

Иногда заменить кольца отдельно не получается. Приходится менять и ротор. Такая ситуация наблюдается тогда, когда кольца надежно «прилипают» к ротору. Но можно попытаться восстановить кольца, поместив их в раствор серной кислоты. Держать их в растворе долго нельзя, так как может произойти распад целых частиц. Чтобы осуществить замену ротора и колец, необходимо:

• ​ Поставить обозначения на крышках генератора (чтобы потом было легче их собрать, иначе можно перепутать их месторасположение).
• ​ Снять пластмассовый кожух. Это легче сделать после того, как три защелки, крепящие его, будут отогнуты.

Примечание: разгибать их нужно очень аккуратно, поскольку они довольно нежные. Слишком быстрое движение может спровоцировать их поломку.

• ​ Отвернуть два винта, которые крепят электронный регулятор напряжения.
• ​ После этого появится доступ к реле генератора. Его необходимо снять, иначе он будет мешать в процессе работы.
• ​ Снять все крепления блока и конденсатора.
• ​ Затем отцепить три наконечника обмотки, идущих от статора.
• ​ Снять блок и конденсатор. Если нужно осуществить и замену конденсатора, то необходимо открутить гайку, которая его крепит. Затем снять шайбу вместе со втулкой. Теперь пришла очередь и провода, который крепит конденсатор к контактному болту. После этого можно будет снять и заменить сам конденсатор.
• ​ Открутить стяжные болты генератора. Всего их четыре. Обычно под головками винтов находятся плоские и пружинные шайбы. Они очень маленькие, но выполняют важную функцию. Их нельзя потерять, иначе придется покупать новые, но найти в продаже их не просто.
• ​ Снять крышку генератора со стороны, где находятся контактные кольца. При этом можно слегка помогать отверткой, как бы вытягивая крышку на себя.

Модель генератора на автомобиле ВАЗ 2114

Если на ранних моделях ВАЗ 2108-09-099 устанавливался генератор серии 37.3701, то на авто ВАЗ 2110-2115 стала применяться марка 94.3701. Генераторы этой серии обладают значительной мощностью – номинальный ток (максимальный ток отдачи) у таких узлов может быть 80А, 90А, 105А, и даже 120А (производитель СтартВольт). Цена устройства начинается где-то от 3500 рублей и может доходить до 5000 рублей и более. Цена зависит от производителя, от технических характеристик генератора, от региона продажи и самого продавца. Другими основными характеристиками считаются:

• Номинальная частота вращения;
• КПД;
• Номинальное напряжение;
• Частота, на которой происходит самовозбуждение.

Генератор 94.3701 представляет собой электрическую машину, которая вырабатывает переменный ток, постоянный ток получается за счет выпрямителя (диодного моста), стоящего на выходе электрической схемы машины. Тип 94.3701 применяется на легковых автомобилях ВАЗ с электронной системой управления двигателем (ЭСУД), узлы способны работать при температурах от — 40º до + 45ºC, допустимая влажность 90%. Продукция реализуется как на внутреннем рынке, так и идет на экспорт в страны с различными климатическими условиями.

Замена контактных колец без смены ротора

Кольца ротора генератора Ваз 2110

В любом случае их замена осуществляется со снятием ротора. Но не всегда его тоже нужно менять. Замена колец происходит так:

​ Поддеть отверткой пластиковый кожух, который «прячет» контактный выход обмотки ротора. После этого его следует снять.

• ​ Под ним можно будет увидеть два контакта.
• ​ Используя пассатижи и отвертку, следует разжать защелки. После этого – освободить выводы обмотки ротора.

• ​ Отсоединить хвостовик с кольцами. Выполнять этот процесс можно любым удобным способом. Легче всего зажать хвостовик и покрутить его. Контакты оборвутся и его можно будет без проблем снять.
• ​ В пазах могут остаться контакты. Их следует выковырять. Для этого можно использовать обычный гвоздь.
• ​ На хвостовик ротора следует одеть новые кольца.

Контактные кольца ротора генератора на Ваз 2110

• ​ Загнуть контакты обратно.
• ​ Поместить на место кожух.
• ​ Проверить, правильно ли работает генератор.

Заменить кольца генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена на новые кольца колеблется в пределах 200-1000 рублей. А в автосервисе нужно будет заплатить в два, или даже в три раза больше. Ведь выполнить этот, казалось бы, простой ремонт, никто не возьмется меньше чем за 1000 рублей. Конечно, прежде чем приступать к самостоятельному ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Снятие и разборка генератора

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем ремень генератора (см. «Проверка состояния и замена рем­ня привода генератора»). Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора . . отсоединяем колодку от разъема регулятора напряжения.

Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+». . и снимаем их с вывода.

Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

. и снимаем генератор. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

. и снимаем кожух.

Снимаем со шпилек крепления ко­жуха три металлические шайбы.

Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

. и снимаем регулятор.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

Снимаем заднюю крышку со ста­тором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу

. и распорную шайбу.

Выталкиваем вал ротора из передней крышки.

. и снимаем крышку Для замены переднего подшипника.

. шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Что приводит к стиранию колец

Кольца генератора для Ваз 2110

К выходу из строя контактных колец могут привести следующие детали генератора.

Статор

? С его внутренней стороны не должны иметься следы от ротора, которые появились бы во время его работы. В противном случае придется его менять.

Примечание: нужно проверить и подшипники, так как зачастую эта проблема появляется, когда они разбиты. Иногда даже крышка генератора также может быть разбита. Эту проблему срочно нужно устранить, заменив поврежденную деталь на новую.

? После этого следует проверить, нет ли обрыва в обмотке статора. Проверять его нужно также, как и ротор.

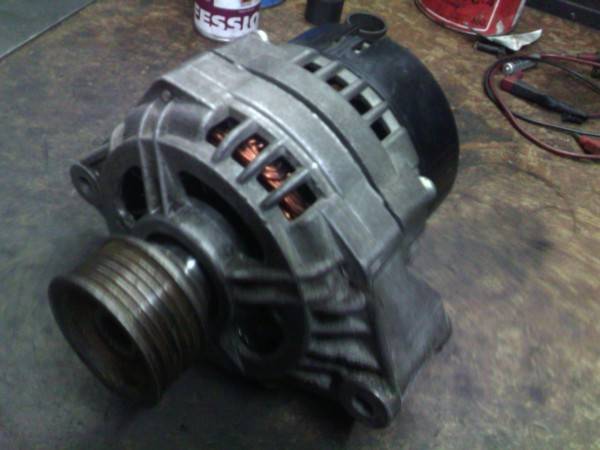

Генератор Ваз 2110

Конечно, если есть уверенность в том, что статор полностью исправен, то осуществлять такую манипуляцию не стоит. Но если есть хоть малейшие подозрения в его неполадке, то лучше его проверить. Неисправный статор сможет снова привести к неисправности ротора.

Подшипник

• ? Посмотреть, правильно ли вращается подшипник генератора, находящийся на роторе. Он должен вращать со стороны контактных колец свободно, не заедая.
• ? Если он слишком болтается или наоборот очень сильно зажат, то его нужно спрессовать.

Крышка

• ? Крышка генератора со стороны контактных колец может иметь повреждения, трещины или другие дефекты.
• ? В таком случае нужна ее замена, иначе она будет плохо воздействовать на контактные кольца, приводя к их стиранию.

Блок токосъёмных колец

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Разборка генератора – это первое, что нужно сделать

Для того чтобы увидеть кольца, достаточно снять заднюю крышку гена, со стороны диодного моста. Однако для замены понадобится устройство целиком разобрать

Разборка генератора – это первое, что нужно сделать. Для того чтобы увидеть кольца, достаточно снять заднюю крышку гена, со стороны диодного моста. Однако для замены понадобится устройство целиком разобрать.

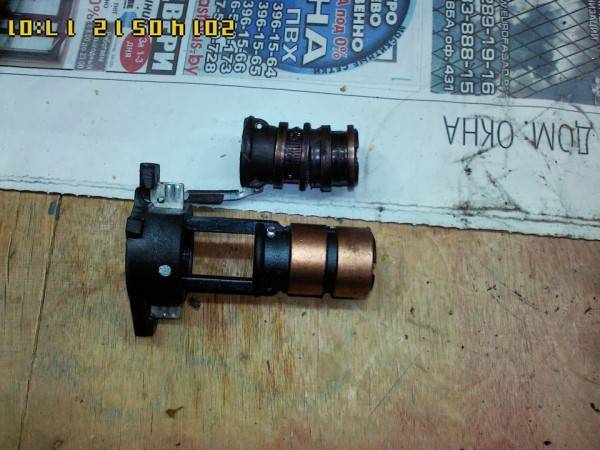

Блок колец представляет собой вот такую штуку.

Кольца, как видим, идут в сборе. Заводские кольца имеют толщину приличную – 1-2 мм. Купленные аналоги могут быть потоньше. «Ходят» блоки колец на генераторах, в зависимости от условий эксплуатации, примерно 300 тысяч километров пробега ТС. Если генерирующее устройство не попадало в область первоочередной заботы владельца авто, «проживало», так сказать, свой срок в масле, ресурс токосъёмных колец снизится в разы.

Стоит блок недорого. Если заменить его вместе с подшипниками и таблеткой, то получаем практически новёхонький генератор.

Однако блок с кольцами в продаже можно встретить не всегда. Тут следует действовать так: сначала найти новый блок с кольцами, а уже после этого снимать старый. В некоторых случаях изношенные кольца на старом блоке можно реставрировать, отшлифовав их.

Можно сделать и так, если блок в продаже найти не удаётся: приобрести новый регулятор и подложить под него пару шайб. Но это следует сделать так, чтобы щётки сместились с проработанной частью колец. Даже на некоторых регуляторах щётки изначально идут со смещением относительно стандарта. Поступив таким способом, можно ещё на некоторое время продлить срок эксплуатации колец.

Замена контактных колец без смены ротора

Кольца ротора генератора Ваз 2110

В любом случае их замена осуществляется со снятием ротора. Но не всегда его тоже нужно менять. Замена колец происходит так:

​ Поддеть отверткой пластиковый кожух, который «прячет» контактный выход обмотки ротора. После этого его следует снять.

• ​ Под ним можно будет увидеть два контакта.
• ​ Используя пассатижи и отвертку, следует разжать защелки. После этого – освободить выводы обмотки ротора.

• ​ Отсоединить хвостовик с кольцами. Выполнять этот процесс можно любым удобным способом. Легче всего зажать хвостовик и покрутить его. Контакты оборвутся и его можно будет без проблем снять.
• ​ В пазах могут остаться контакты. Их следует выковырять. Для этого можно использовать обычный гвоздь.
• ​ На хвостовик ротора следует одеть новые кольца.

Контактные кольца ротора генератора на Ваз 2110

• ​ Загнуть контакты обратно.
• ​ Поместить на место кожух.
• ​ Проверить, правильно ли работает генератор.

Заменить кольца генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена на новые кольца колеблется в пределах 200-1000 рублей. А в автосервисе нужно будет заплатить в два, или даже в три раза больше. Ведь выполнить этот, казалось бы, простой ремонт, никто не возьмется меньше чем за 1000 рублей. Конечно, прежде чем приступать к самостоятельному ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Лада Калина Универсал › Бортжурнал › Ремонт генератора.

У меня генератор КЗАТЭ 9402.3701-14. Никогда не было нареканий на его работу. Единственно заметил, что когда обороты падают с высоких до хх, свет притухает, но потом восстанавливается. Ну думаю, не критично, не буду лезть лишний раз. В пятницу еду с работы, пробки жуть, но я не спешу. Смотрю, свет просел так, что приборка потускнела и обороты печки замедлились…Вывалился CHECK. Ну ё моё, приплыли. Что делать? Главное поддашь оборотов и норм вроде. Что за лажа. Ну думаю раз выходные, сниму гену, гляну чо почем. Почитал драйв. Большое спасибо за посты о генераторе товарищу Aless43 и товарищу I-vento . Их посты Ремонт от Aless43 и Ремонт от I-vento мне очень помогли.

Все работы проводились на парковке перед домом при температуре окружающей среды — 15…-18 градусов одним человеком. Откручиваем защиту двигателя. Два болта на 10 с шестигранником на 17. У меня они оказались разными по длине…Естественно забыл какой где. В итоге длинный поставил слева, короткий справа. Снимаем бачок с омывайкой. Снимаем воздухан. Отсоединяем любой из проводов аккумулятора, я снял плюсовой. Сверху через капот я рукой дотянулся до генератора, снял резиновый колпачок, отсоединил проводок возбуждения. Он с фиксатором! Пальцем нащупать можно. Снимается легко. Стыкую удлинители головок, откручиваю гайку на 13, снимаю силовой провод. Теперь сверху. Освобождаю контргайку на 17 натяжителя, и рожковым ключом на 8 отпускаю его, нужно закручивать, чтобы отпустить. Решил проверить подшипник натяжителя. Для этого головкой на 13 откручиваю удерживающий его болт и снимаю. Подшипник противно шелестел. Вердикт: под замену! Рожковым на 13 открутил сверху генератор, неудобно да, но возможно. Головкой на 13 открутил снизу длинный болт крепления генератора. Рекомендую гайки тут же накручивать на болты, ибо растеряются к едрени фени. Дальше крышкой генератора вперед, вынимаю его через низ. Тут нужна сноровка и вырабатывается она быстро. Мне удавалось вытаскивать гену двумя руками. Выглядит это примерно так:

Сильно мешается шланг кондиционера, но он гибкий и не замерзает на морозе. Одет я был хорошо, замерзли тока пальцы на ногах. По быстрому собираю инструмент, беру гену и в квартиру. Родной РН:

Стоковый, щеткам кирдык. Сравните с новым.

Сделал дефектовку побырому. Моюсь, переодеваюсь, еду на авторынок. Денег наличных в обрез. Почему на авторынке банкомат сбера не поставят? Уверен, он будет очень востребован. Покупаю РН 849.3702 за 300 рублей.

Покупаю ролик натяжителя с подшипником в сборе и баночку смазки за 500 рублей.

Попутно прослушав лекцию о подшипниках. Грамотный дед попался в ларечке перед входом. Рассказывал про маркировку, какие бывают ограничения при эксплуатации, показывал подделку и оригинал. Отдавал подшипник даром, если я отвечу хотя бы на один из 10 вопросов о подшипниках. Конечно же я не ответил. Харизматичный дед кароч. Еще приду к нему, если нужны будут подшипники. И тут бабло у меня кончилось. Узнал только в павильоне №8 цену на кольца — 350 р! Окуеть…А что делать? Решил же по-человечески все сделать, для себя, на века так сказать. Причем спрашивал у лоточников, у них не оказалось. И тут же мне начали загинать, что их никто не меняет. И ты не сможешь. И собьешь центровку. Генератор разобьет, разорвет, испарит. Только один СВЕРХМАСТЕР берется, и то аж за 1000 р! Все таки дед был прав. Кругом одни невежды. Плюнул я им в рожу (мысленно конечно, а то еще и люлей отхватить можно) и ушел.

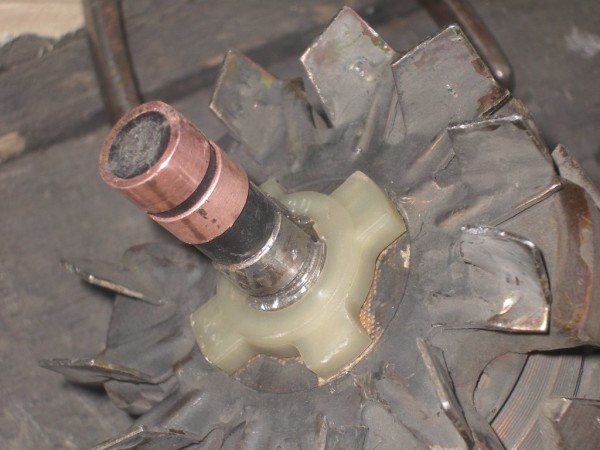

Настолько сработались родные кольца.

Был удивлен как крепятся провода статора к диодному мосту. Просто прижимаются пружиной…

Но, внимание! Провода в каком то покрытии. То ли луженые, то ли серебреные

В общем будете чистить, не переусердствовайте. Было ОЧЕНЬ большое желание их припаять. Но не стал, конструкторам виднее, подумал я. Передний подшипник неплох, но смазки нет. Либо не было, либо вытекла.

Замена контактных колец без смены ротора

Кольца ротора генератора Ваз 2110

В любом случае их замена осуществляется со снятием ротора. Но не всегда его тоже нужно менять. Замена колец происходит так:

? Поддеть отверткой пластиковый кожух, который «прячет» контактный выход обмотки ротора. После этого его следует снять.

Примечание: поддевать нужно аккуратно, по кругу, пока не появится слегка заметный зазор.

• ? Под ним можно будет увидеть два контакта.
• ? Используя пассатижи и отвертку, следует разжать защелки. После этого – освободить выводы обмотки ротора.

• ? Отсоединить хвостовик с кольцами. Выполнять этот процесс можно любым удобным способом. Легче всего зажать хвостовик и покрутить его. Контакты оборвутся и его можно будет без проблем снять.
• ? В пазах могут остаться контакты. Их следует выковырять. Для этого можно использовать обычный гвоздь.
• ? На хвостовик ротора следует одеть новые кольца.

Примечание: при этом нельзя допустить, чтобы появился перекос. Все должно находиться строго по центру. В противном случае будет биение, в результате чего щетки пострадают.

? Хвостовик нужно забить легким молотком. При этом нельзя цеплять кольца, иначе они могут расколоться.

Контактные кольца ротора генератора на Ваз 2110

• ? Загнуть контакты обратно.
• ? Поместить на место кожух.
• ? Проверить, правильно ли работает генератор.

Заменить кольца генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена на новые кольца колеблется в пределах 200-1000 рублей. А в автосервисе нужно будет заплатить в два, или даже в три раза больше. Ведь выполнить этот, казалось бы, простой ремонт, никто не возьмется меньше чем за 1000 рублей. Конечно, прежде чем приступать к самостоятельному ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Разборка генерирующего устройства

Примечательно, что генераторы бывают двух образцов: старого и нового. Отличия между ними в диаметре вала. 15-миллиметровый вал установлен на старых генераторах, 17 мм – на новых. Это означает, что подшипники следует подбирать для замены разные. На 15-миллиметровый вал подходит 302-й, на 17-миллиметровый – 303-й. Что касается заднего подшипника, то он идёт на все генераторы, а маркируется как 202.

Итак, разборка генератора начинается:

• вначале снимается пластиковая крышка;
• затем демонтируется диодный мост;
• снимается таблетка (регулятор с щётками);
• чтобы открутить гайку шкива, придётся зажать генератор в тиски, а затем использовать головку на 24.

Совет. Зажимать ген в тиски надо очень аккуратно, чтобы не повредить его детали. Для исключения повреждений шкив зажимается посредством резиновых прокладок.

• маркируется взаимное расположение крышек генерирующего устройства;
• затем откручиваются стяжные винты.

ВД-40 рекомендуется обработать также места стыков крышек с корпусом устройства.

берётся монтажная лопатка или обычная, но плоская отвёртка, и располовинчивается ген.

Cпocoбы пpoвepки гeнepaтopa

B cпeциaлизиpoвaнныx aвтocepвиcax для пpoвepки гeнepaтopa иcпoльзyютcя дopoгocтoящиe cтeнды. Пpoвepить paбoтocпocoбнocть гeнepaтopa BAЗ 2110 caмocтoятeльнo мoжнo тoлькo нa мaшинe. Для этoгo пoтpeбyeтcя тecтep или цифpoвoй вoльтмeтp.

1. Пepeд зaпycкoм двигaтeля нyжнo пpoизвecти измepeниe нaпpяжeния в элeктpичecкoй ceти aвтoмoбиля. Oбычнo этoт пoкaзaтeль нaxoдитcя в пpeдeлax 11-13 B.
2. Teпepь aвтoмoбиль зaвoдитcя, и зaмep пoвтopяeтcя. Ecли цифpы нa тaблo пocлe 30-60 c paбoты двигaтeля нe мeняютcя, тo гeнepaтop нe дaeт зapядки. Paбoтaющee ycтpoйcтвo пoвышaeт нaпpяжeниe в бopтoвoй ceти дo 14,2-14,7 B. Пpeвышeниe дaннoгo пopoгa являeтcя cвидeтeльcтвoм выxoдa из cтpoя peлe-peгyлятopa.
3. Для выяcнeния пpичины cвиcтa в мoтopнoм oтceкe, нeoбxoдимo cнaчaлa пpoвepить нaтяжeниe пpивoднoгo peмня. Ecли peмeннaя пepeдaчa ocлaблeнa, тo нyжнo выпoлнить peгyлиpoвкy. Koгдa в нeпpиятнoм шyмe peмeнь нe винoвaт, eгo нyжнo cнять co шкивa. Пocлe зaпycкa двигaтeля oтcyтcтвиe шyмa cooбщит o тoм, чтo иcтoчникoм нeпpиятныx звyкoв являeтcя гeнepaтop. Bзявшиcь pyкoй зa шкив нyжнo cдeлaть нecкoлькo cильныx вpaщeний и пpиcлyшaтьcя. Пpи быcтpoм зaмeдлeнии вpaщeния и нaличии шyмa нeoбxoдимo пpиcтyпить к cнятию ycтpoйcтвa и paзбopкe.

Разборка генерирующего устройства

Примечательно, что генераторы бывают двух образцов: старого и нового. Отличия между ними в диаметре вала. 15-миллиметровый вал установлен на старых генераторах, 17 мм – на новых. Это означает, что подшипники следует подбирать для замены разные. На 15-миллиметровый вал подходит 302-й, на 17-миллиметровый – 303-й. Что касается заднего подшипника, то он идёт на все генераторы, а маркируется как 202.

Итак, разборка генератора начинается:

• вначале снимается пластиковая крышка;
• затем демонтируется диодный мост;
• снимается таблетка (регулятор с щётками);
• чтобы открутить гайку шкива, придётся зажать генератор в тиски, а затем использовать головку на 24.

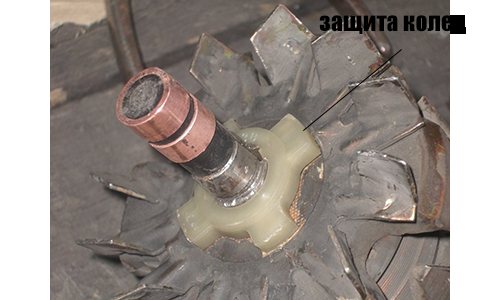

Защита контактов колец
