Замена тормозных колодок

При замене колодок следует учитывать тип механизмов на автомобиле. Передние тормозные механизмы имеют дисковую схему (барабанные встречаются редко, на старых автомобилях), задние могут быть барабанными или дисковыми.

Передние тормоза

Тормоза передних колес несут наибольшую нагрузку и более подвержены износу. Конструкция механизмов простая и заменить передние колодки по силам любому автовладельцу.

Устройство

Дисковый передний тормоз состоит из следующих узлов:

1. Тормозного диска (может иметь вентиляционные каналы с торцов или по рабочей поверхности).
2. Щита диска, установленного сзади механизма (присутствует не на всех машинах).
3. Тормозного суппорта, в котором находятся колодки, направляющие болты и цилиндры гидравлического привода.
4. Штекера разъема сигнализатора износа (не на всех типах автомобилей).

Замена передних тормозных колодок

Перед началом замены следует установить автомобиль на ровной поверхности в гараже или на подъемнике и зафиксировать его противооткатными упорами. При замене передних тормозных колодок можно дополнительно зафиксировать автомобиль ручным тормозом. Ключ оставить в замке зажигания в первом положении. Для автомобилей с плавающей скобой необходимо:

1. Ослабить затяжку болтов крепления передних колес и открыть крышку бачка для жидкости.
2. Поднять одну сторону автомобиля с помощью домкрата и установить страховочный упор под порог кузова. При выполнении работ на подъемнике страховочный упор не нужен.
3. Отвернуть болты, снять колесо.
4. Повернуть механизм тормозов на удобный для работы угол и очистить его от грязи щеткой и ветошью. Оценить при помощи линейки и штангенциркуля износ колодок и дисков.

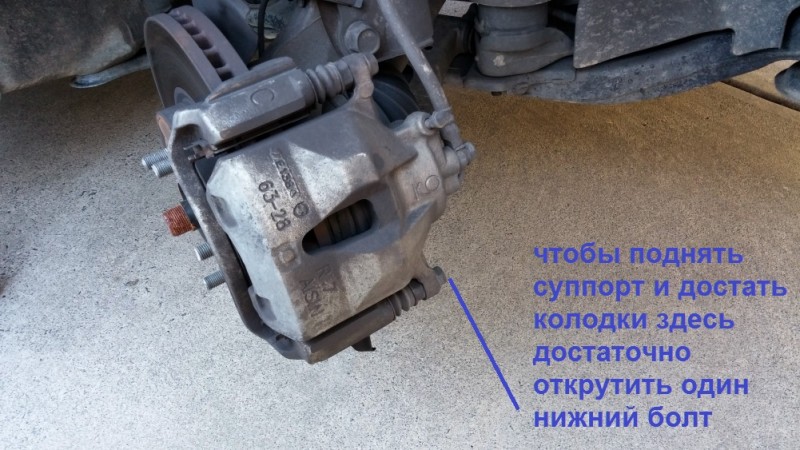

5. Открутить крепежный болт на суппорте (расположен на задней поверхности).
6. Откинуть подвижную часть суппорта вверх вместе со старыми накладками.
7. Вынуть накладки и прочистить механизм от остатков грязи.
8. Тщательно очистить направляющие и их отверстия от грязи и нанести на них специальную антипригарную смазку.
9. На наружной части колодок некоторых типов устанавливаются металлические пластины. Их следует смонтировать перед установкой накладки в суппорт.
10. Визуально оценить состояние уплотнительных манжет на поршнях и состояние шлангов системы привода. Трещины и повреждения на поверхности этих деталей недопустимы.
11. Утопить поршни привода вглубь суппорта и установить колодки в направляющие пазы.
12. Поставить откидную часть суппорта на место и затянуть болт крепления.
13. Установить колесо на место и закрутить болты крепления с необходимым моментом.

При выполнении работ на автомобилях со стационарной скобой направляющие пальцы крепятся пружинными фиксаторами. Для снятия колодок убирают фиксаторы и выбивают пальцы бородком. После этого устанавливают колодки и собирают узел в обратной последовательности.

После выполнения работы спереди своими руками, замена задних колодок покажется несложной задачей.

Задние тормоза

В случае применения на задней оси дисковых тормозов, процедура замены идентична работам на передних колесах. На дисковых тормозах может быть отдельный барабан для колодок ручного тормоза. Замена этих деталей производится редко и совмещается с установкой свежих тормозных дисков.

Замена задних колодок барабанная система

На некоторых автомобилях (в том числе и иномарках последних лет выпуска) применяются более простые по конструкции барабанные тормоза. Замена накладок в них имеет свои особенности. Для выполнения работ на автомобиле с такой системой нам потребуется тот же набор инструментов.

Процесс замены

1. Установить машину на ровную поверхность, ослабить затяжку болтов и поставить упоры под передние колеса. Ручной тормоз должен быть отпущен.
2. Снять колесо, открутить винты фиксации барабана и ослабить натяжение тросов ручника.
3. Аккуратно сбить барабан с тормозного механизма.
4. Снять колодки вместе с пружинами и регуляторами. Вымыть внутреннюю полость механизма специальным очистителем.
5. Собрать аналогичный набор из неизношенных деталей и установить назад. Точки соприкосновения колодок и корпуса смазать специальной смазкой.
6. Установить барабан на место.
7. Отрегулировать зазор между колодками и барабаном. Для этого в барабане имеется отверстие, через которое накладки разводятся в стороны.
8. Отрегулировать ручной тормоз и установить колеса на место.

Чем смазывать суппорт

Средства для суппортов изготавливаются преимущественно на медной или керамической основе. В состав могут входить минеральные, полусинтетические и синтетические масла.

Molykote Cu-7439 Plus

Molykote Cu-7439 Plus делают из мелкодисперсного медного порошка. Пасту можно применять с суппортами автогигантов Land Rover, Honda, Subaru, Nissan. Molykote Cu-7439 имеет много преимуществ — о них рассказывает видео:

https://youtube.com/watch?v=37I16aoFfdA

МС-1600

МС-1600 — лучшая отечественная паста. У неё широкий рабочий температурный диапазон — от -50°С до 1000°С. МС-1600 не вступает в химическую реакцию с ТЖ DOT 3, DOT 4, DOT 5.1. Взаимодействует с DOT 5.0.

XADO VeryLube

XADO VeryLube — спрей зеленого цвета с артикулом XB40019. Наносить его нужно слоями. Следует выдерживать каждый слой до момента, пока он полностью не высохнет. Стандартной емкости в 320 мл хватит для обработки всех суппортов на автомобиле.

SLIPKOTE 220-R DBC

Лучшими противоизносными и антиокислительными свойствами обладает средство на основе синтетического очищенного масла — SLIPKOTE 220-R DBC. Применяется с тормозными механизмами многих новых автомобилей. В рознице SLIPKOTE 220-R DBC можно встретить в упаковке Toyota с артикулом 0888780609.

Замена тормозных колодок на передних дисковых тормозах

Перед тем как менять передние тормозные колодки необходимо выполнить ряд простых операций:

1. Установите автомобиль на ровной поверхности и подложите под колёса упоры для предотвращения дальнейших перемещений машины.
2. Откройте капот и снимите крышку бачка с тормозной жидкостью (чтобы облегчить впоследствии перемещение поршня рабочего цилиндра).
3. Ослабьте крепление колеса, поднимите автомобиль домкратом и снимите колесо.

Далее, выверните рулевое колесо, чтобы обеспечить лучший доступ к суппорту (заодно и лучшую обзорность – на рисунке 1 выше дисковый тормозной механизм Toyota Camry) и осмотрите поверхность тормозного диска.

Конструкция крепления тормозных колодок в разных марках и моделях автомобилей может несколько отличаться, однако практически у всех моделей есть общие конструктивные элементы. К таким элементам следует отнести крепление суппорта или его части (крышки): ослабив один из болтов (2) и полностью вывернув другой, можно поднять крышку суппорта, освободив доступ к колодкам (3).

Так как суппорт соединен шлангами с источником тормозной жидкости, не допускайте, чтобы в процессе работы он повисал на них. Полностью или частично снятый суппорт желательно проволокой закрепить на деталях подвески, убедившись в отсутствии нагрузки на трубопроводы.

Следующий этап – демонтаж старых тормозных колодок и установка новых. После демонтажа следует внимательно осмотреть поверхность старых колодок, и оценить состояние тормозного диска.

Перед установкой новых колодок необходимо «вдавить» шток поршня рабочего цилиндра в прилегающую поверхность суппорта. Так как толщина новых тормозных колодок больше, чем у изношенных, поэтому им необходимо дополнительное пространство.

Эту операцию удобно проводить при помощи струбцины, как показано на следующем рисунке и на видео в конце статьи.

В качестве прокладки между штоком и зажимом струбцины можно использовать старую тормозную колодку.

Если струбцины под рукой нет, тогда старые колодки в суппорте (а значит шток поршня рабочего цилиндра) отжимают небольшой монтажкой (или большой плоской отверткой) до разборки самого суппорта.

Следует помнить о необходимости закрывать крышку бачка с тормозной жидкостью. Дело в том, что тормозная жидкость гигроскопична и длительный контакт с атмосферой ей на пользу не идёт. Подробно о тормозных жидкостях читайте по этой ссылке.

Далее новые колодки устанавливают в суппорт и крепят их там так, как предусмотрено конструкцией авто. Дальнейшую сборку производят в последовательности обратной разборке.

По завершении замены тормозных колодок следует несколько раз нажать на педаль тормоза, чтобы убедиться, что всё стало на свои места.

Замена задних колодок на дисковых тормозных механизмах выполняется аналогичным образом.

Тормозная колодка — что это и какие функции выполняет?

Тормозная колодка представляет собой элемент тормозной системы, которая входит в состав любого автомобиля, а также основной рабочий «орган». Именно колодка отвечает за создание ускорения, замедляющего движение транспортного средства за счёт соприкосновения с поверхностью колеса и диска. Таким образом, сила нажатия «превращается» в тормозной момент.

Тормозные системы колодочной разновидности функционируют за счёт преобразования энергии. Кинетическая энергия движения машины «превращается» в тепловую благодаря интенсивному трению колодки о диск, колёсную пару или барабан. При нажатии на соответствующую педаль в тормозном приводе образуется давление воздушных масс, тормозной жидкости, а также натяжение троса. Последнее передаётся на исполнительные механизмы, такие как цилиндры и кулак. Именно они отвечают за то, чтобы колодка как можно сильнее взаимодействовала с поверхностью диска или барабана.

Чем сильнее она прижимается, тем эффективнее будет торможение. Во время подобного взаимодействия пара трения, то есть колодка и диск, сильно нагревается и «впитывают» в себя кинетическую энергию движущегося транспортного средства. В результате оно останавливается.

Устройство тормозной колодки нельзя назвать сложным. Она представляет собой пластину, выполненную из металла. Она играет роль основы, на которой установлена накладка фрикционной разновидности. Эта конструкция «повторяет» форму поверхности, с которой взаимодействует (диск, барабан), поэтому имеет форму полукруга или прямую.

Накладка фиксируется на колодке при помощи специальных заклёпок и клея. На некоторых моделях современных автомобилей колодка оборудуется датчиками износа. В состав современных колодок входит специализированное фрикционное покрытие, которое предназначено для защиты и сохранения целостности конструкции в экстремальных условиях (температура колодок во время функционирования тормозной системы часто достигает 1000 градусов).

Благодаря наличию фрикционного покрытия колодки способны переносить эксплуатацию при экстремальных температурах в течение продолжительного срока службы. Автолюбителю необходимо помнить, что если есть желание избежать преждевременного износа, то необходимо предохранять тормозные колодки от контакта с водой, машинным маслом, агрессивными жидкостями, такими как антифриз или тормозная жидкость, а также избыточного перегрева.

Когда эффективность торможения падает, при нажатии на педаль возникает визг, происходит полное истирание накладки и замедление транспортного средства происходит только за счёт металлической основы — это верный признак износа колодки. Требуется произвести замену.

Меняем колодки: часть 2

На первом этапе очистите тормозной механизм от грязи. Сделать это можно любым доступным вам способом, лучше всего щеткой по металлу. Посмотрите на уровень тормозной жидкости в расширительном бачке. Если она находится на отметке максимум, то необходимо немного откачать. Обусловлено это тем, что во время установки новых колодок она может политься через край. Кроме того, возможно неполное растормаживание колес. Дальше необходимо вдавить поршень в цилиндр. Обычно поршень идет туго, но не пугайтесь, так и должно быть. Для того чтобы было проще выполнить работу, используйте отвертку. Вставьте ее между суппортом и колодкой и, опершись на последнюю, оттягивайте суппорт до упора. С помощью зубила или отвертки отгибается угол стопорной шайбы, а накидным ключом на 13 отворачивается нижний болт корпуса скобы. Последний приподнимается, и колодки вынимаются. В принципе, у нас практически получилось заменить передние тормозные колодки.

Как часто меняются тормозные колодки

Как уже было сказано выше, тормозные колодки – расходный материал, требующий постоянного контроля и регулярной замены во время периодического технического обслуживания. Срок службы колодок сугубо индивидуален и зависит от многих факторов.

Модель и марка автомобиля

Велика разница между тормозными системами спорткара и малолитражки. Например, у первого автомобиля колодки изнашиваются за максимально короткий срок.

Реагенты, которым посыпают дороги, пыль и грязь разрушают тормозные колодки и сокращают срок их службы.

Качество материала, используемого при изготовлении колодки

Каждый уважающий себя производитель старается использовать свой фирменный фрикционный материал. Это может быть различные сплавы, каучук, керамика и другие инновационные решения, обеспечивающие плотное соприкосновение с диском и повышенную стойкость к перегрузкам.

Таким образом, представленная информация дает нам усредненное представление о рабочих возможностях тормозных колодок, но назревает вопросы: когда нужно менять тормозные колодки и особенно многих может заинтересовать: когда менять задние тормозные колодки? Конкретного и исчерпывающего ответа на эти вопросы никто не сможет дать, но можно дать рекомендации.

Дело в том, что если, например, водитель любит быструю и рывковую езду, то и усилий при торможении будет тратиться больше, а значит и колодки, будут расходоваться сильнее. Кроме того, износ тормозных колодок увеличивается при езде в дождливую и сырую погоду, а также на пыльных и грязных дорогах.

Серьезным аргументом в вопросе частоты замены колодок является их качество. Оригинальные запчасти прослужат относительно долго, а дешевые и некачественные колодки придется менять и менее чем за 10 тыс. км.

По способу работы и конструкционным особенностям тормозные колодки автомобиля разделяют на два вида: дисковые и барабанные.

   Дисковые тормоза.

Барабанные тормоза.

Дисковые более эффективные, поэтому их устанавливают обычно на передние колеса, на которые приходится до 70% тормозных усилий.

Однако, в отличии от барабанных колодок, дисковые – менее долговечные. Срок их службы составляет примерно 20 – 40 тыс. км, при том, что задние барабанные способны прослужить до 100 тыс. км. Кроме того, эффективность торможения во многом зависит от качественного состояния тормозных дисков, срок службы которых достаточно велик и может составлять от 50 до 150 тыс. км.

Учитывая тот факт, что на передние колодки нагрузка в два – три раза выше чем на задние, то и меняются они в два-три раза чаще, чем задние. Конечно, есть определенные рекомендации, закрепившиеся в сознании технических мастеров и предлагаемых изготовителем.

Так, в среднем, тормозные колодки низкого и среднего качества рекомендуют менять:

• передние – через 10 – 15 тыс. км
• задние – через 25 – 40 тыс. км.

Колодки более высокого качества и ценового расположения рекомендуется менять:

• передние – через 15 – 20 тыс. км
• задние — через 40 – 60 тыс. км.

Барабанная тормозная система в современных автомобилях устанавливается редко и в основном на заднюю ось.

Замена барабанных колодок осуществляется в среднем через 80 – 100 тыс. км.

Это сильно усредненные рекомендации, но в то же время дающие определенные представления о службе тормозных колодок при их эксплуатации в нормальных погодных и климатических условиях при не слишком резвой езде. К тому же, стоит учесть тот факт, что замена тормозных колодок осуществляется одновременно на одной оси колес. То есть, если решили заменить колодки, то меняем сразу передние или задние. Это исключит неравномерность распределения тормозных усилий на колеса и автомобиль не будет вести в сторону при торможении.

Еще одной важной мелочью является то, что непосредственно после замены колодок, им необходимо «притереться». В этот отрезок пути, равный примерно 1-3 км, тормозная система будет работать не эффективно

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной. Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить.

Когда нужна замена тормозных колодок. Признаки износа

Из вышеизложенного ясно, что основным элементом данного механизма являются колодки. Частое их взаимодействие с барабаном или диском приводит к стиранию фрикционных накладок, после чего будет требоваться замена тормозных колодок. Существует несколько признаков того, что нужна замена тормозных колодок:

Видео: Как заменить тормозные диски и колодки

1. Слышен визг при торможении. Появление звука свидетельствует о полном стирании фрикционных накладок и с барабаном/диском уже взаимодействует металлическая часть колодки.
2. Торможение происходит слишком медленно или быстро. При сильном износе фрикционных накладок увеличивается зазор между колодкой и барабаном/диском. Этот зазор влияет на время, требуемое для полноценного соприкосновения накладки с барабаном/диском, а также изменяет ход педали тормоза, требуется больше нажимать на педаль, и как следствие – увеличение усилия. Из-за этого торможение происходит медленнее. Отсутствие же фрикционных накладок приводит к тому, что при торможении взаимодействовать между собой начинают металлическая часть колодки и диска/барабана. Трение между ними значительно возрастает – торможение происходит быстрее обычного. При этом взаимодействие металлических частей значительно повреждает поверхность барабана/диска;
3. Биение в педаль тормоза. Происходит это из-за неравномерного износа или повреждения фрикционной накладки. Появление биения тоже свидетельствует о том, что требуется замена тормозных колодок.

При появлении хоть одного из данных признаков производится замена тормозных колодок.

Замена передних тормозных колодок своими руками:

1. Выбрать для конкретной марки и модели автомобиля рекомендуемые тормозные колодки.
2. Затем подготовить набор автомобильных инструментов, поставить авто на ровное место, подложить под колеса противооткаты (башмаки) и поднять домкратом колесо.
3. Выкрутить крышку тормозного бачка, чтобы стравить давление в системе.
4. Выкрутить болты направляющего суппорта. Если есть еще фиксирующие скобы, то демонтировать и отверткой. При наличии датчика износа тормозных колодок, отсоединить его.
5. Толстой прочной плоской отверткой разъединить колодки. Для этого вставляем отвертку между колодками чтобы задавить тормозной поршень и снять изношенные колодки.
6. Очистить места для установки новых колодок и установить их.
7. Аккуратно смазываем направляющие суппорта и при этом не допускаем попадания масла на поверхности колодок.
8. Что открутили при разборке, закручиваем обратно.
9. Устанавливаем колесо и снимаем с домкрата.
10. Сделать прокачку тормозной системы.

Замена колодок в дисковых вело-тормозах

Для того чтобы заменить изношенные колодки в дисковых велосипедных тормозах существует поэтапное руководство к действию:

1. Сначала необходимо снять калипер и почистить его при необходимости.
2. Потом снять стопорное кольцо или проводок, чтобы не выкручивался болтик.
3. Убрать ботик (закручивающийся или защелкивающийся, в зависимости от модели). И если болт грязный, то его тоже обязательно следует почистить.
4. Удалить старые тормозные вело-колодки. Иногда они легко вынимаются, а у некоторых моделей их нужно немножко поддеть-подвернуть, освобождая из Г-образного выступного захвата.
5. Установить новые (органические или же полуметаллические) колодки. Они должны скользить вдоль ротора, а пружина не должна срываться со своего места.
6. Поставить болтик, а следом за ним — калипер. Для проверки надо несколько раз хорошенько нажать тормозной рычаг. И убедиться, что колодки осели верно и правильно прижимают ротор.

Менять колодки в дисковых велосипедных тормозах следует, если:

• снизилась сила торможения;
• слышен тормозной «визг»;
• или при нажатии тормозного рычага раздается неприятный скрежет.

Выезжать на велосипеде со сношенными колодками в тормозах дискового типа небезопасно. К тому же из строя может выйти ротор (сам стальной тормозной диск). А это уже потребует серьезного вело-ремонта.

Пошаговую инструкцию замены тормозных колодок на велосипеде с дисковыми тормозами вы увидите в этом видео-обзоре:

Порядок замены

1. Поднимаем автомобиль и снимаем колесо, для этого:

• выставляем автомобиль на ровную поверхность
• включаем стояночный тормоз и ставим машину на передачу
• ставим противооткатное устройство (или кирпичи) под противоположное задние колесо, чтобы машина не покатилась
• срываем гайки (или болты) крепления колеса
• ставим домкрат и поднимем автомобиль, до тех пор, пока колесо не будет свободно вращаться
• подставляем подъемную опору или бревно под машину. Не полагайтесь только на домкрат!
• откручиваем гайки (или болты) и снимаем колесо.

2. Снимаем тормозные колодки:

• откручиваем крышку бачка с тормозной жидкостью (для того чтобы было проще вдавить поршень в тормозной цилиндр)
• выкручиваем колесо в сторону, где производится замена колодок
• отверткой немного отводим колодки от диска, ослабляя давление поршня (это позволит поднять кожух суппорта и легко вынуть колодки)
• если имеется датчик износа, то аккуратно снимаем его
• определяем тот болт, который при откручивании позволит откинуть корпус суппорта, не задевая тормозной шланг (как правило, это нижний болт) и откручиваем его. Используйте WD-40, если болт не откручивается

откидываем корпус суппорта, получая доступ к колодкам (если это не удается сделать, то придется открутить второй болт)

аккуратно вынимаем тормозные колодки, при этом запоминаем как крепилась каждая колодка (если не полагаетесь на память, можно сделать несколько снимков).

Теперь вы можете внимательно посмотреть на степень износа тормозных колодок. Если тормозные колодки изношены неравномерно, то это может свидетельствовать о заедании суппорта при движении по направляющим втулка. Это происходит из-за пыльников, которые необходимо заменить и хорошо смазать графитной смазкой. Произведите визуальный осмотр состояния тормозного диска и тормозного шланга на предмет повреждений. Нельзя надавливать на педаль тормоза при снятом суппорте, это приведет к выпадению поршня из цилиндра и утечке тормозной жидкости.

3. Устанавливаем новые тормозные колодки:

• смазываем поршень тормозного цилиндра (не допускается попадание смазки на рабочую поверхность тормозных колодок!)
• вдавливаем поршень суппорта внутрь барабана до упора, используя струбцину (в некоторых моделях достаточно повернуть поршень, чтобы он зашел в барабан). При этом, уровень тормозной жидкости будет подниматься, и необходимо откачать излишки

устанавливаем тормозные колодки, датчик износа (если он имеется) и демпферные жестяные накладки

устанавливаем суппорт на место и прикручиваем болты

• ставим колесо на место и опускаем машину
• при необходимости доливаем тормозную жидкость до уровня.

После замены колодок несколько раз нажмите на педаль тормоза, чтобы пропал провал педали и колодки подвелись к тормозным дискам. Если педаль стала сильно мягкой, то необходимо прокачать тормоза. Убедившись, что все нормально, нужно проверить как тормозит автомобиль при движении. Во время торможения автомобиль не должно уводить в сторону. Не должно быть ни каких стуков, вибраций и посторонних шумов.

Тормозные колодки ВАЗ 2107

Основа безопасности любого автомобиля — тормозная система, в которой главной составляющей являются тормозные колодки. О назначении колодок, их видах, неисправностях и замене на ВАЗовской «семёрке» остановимся более подробно.

Для чего служат

Сегодня практически на всех автомобилях применяются одинаковые по принципу действия системы торможения, в основе которых лежит сила трения. Основой этой системы являются специальные фрикционные механизмы, расположенные на каждом колесе. Трущимися элементами в них выступают тормозные колодки и тормозные диски или барабаны. Остановка автомобиля осуществляется под воздействием колодок на барабан или диск посредством гидропривода.

Какие бывают

На «Жигулях» седьмой модели колодки механизма торможения имеют конструктивное отличие, поскольку спереди стоят дисковые, а сзади барабанные тормоза.

Передние

Тормозной механизм передка автомобиля оснащается колодками с каталожным номером 2101–3501090. Деталь имеет размеры:

• длина 83,9 мм;
• высота — 60,5 мм;
• толщина — 15,5 мм.

Передние тормозные элементы на все классические «Жигули» устанавливаются одинаковые. Производителем и поставщиком оригинальных передних колодок на конвейер ВАЗ является ОАО «ТИИР».

Тормозные колодки «ТИИР» поставляются на сборочный конвейер АвтоВАЗ

Конструкция переднего тормозного механизма довольно проста и состоит из таких элементов:

• тормозной диск;
• суппорт;
• два рабочих цилиндра;
• две колодки.

Конструкция переднего тормозного механизма ВАЗ 2107: 1 — направляющий палец; 2 — колодка; 3 — цилиндр (внутренний); 4 — прижимная пружина колодок; 5 — трубка для тормозного механизма; 6 — суппорт ; 7 — штуцеры; 8 — трубка рабочих цилиндров; 9 —наружный цилиндр; 10 — дисковой тормоз; 11 — кожух

За состоянием колодок нужно периодически следить, чтобы толщина накладок составляла не менее 2 мм. Если фрикционный материал имеет меньшую толщину, колодки нуждаются в замене.

Задние

Для тормозов барабанного типа используются колодки, имеющие артикул 2101–3502090 и такие размеры:

• диаметр — 250 мм;
• ширина — 51 мм.

Оригинальное изделие производится ОАО «АвтоВАЗ». Как и в случае с передними, задние колодки подходят на любую классическую модель «Жигулей».

В качестве задних оригинальных тормозных элементов используются изделия ОАО «АвтоВАЗ»

Механизм торможения задней оси имеет несложную барабанную конструкцию, которая работает на разжимание. Состоит она из следующих элементов:

• барабан;
• рабочий тормозной цилиндр;
• колодки;
• рычаг привода стояночного тормоза.

Конструкция заднего тормозного механизма ВАЗ 2107: 1 — трос ручника; 2 — распорный рычажок ручника; 3 — чашка стоечной опоры; 4 — колодка; 5 — цилиндр; 6 — стяжная колодочная пружина (верхняя); 7 — распирающая планка; 8 — стяжная пружина (нижняя)

Какие лучше

При выборе элементов торможения экономить не стоит. К тому же нужно учитывать, что конструкция тормозного механизма «семёрки» не имеет каких-либо современных систем, повышающих уровень безопасности. Поэтому покупать рассматриваемые изделия следует в соответствии со следующими показателями:

• оптимальный коэффициент трения согласно ГОСТу — 0,35–0,45;
• минимальное влияние на износ тормозного диска;
• большой ресурс накладок;
• отсутствие посторонних звуков во время торможения.

Если рассматривать производителей тормозных колодок, то для активной езды предпочтение следует отдавать АТЕ, Ferodo. Для более спокойного стиля вождения, когда не предполагается перегрев и высокие нагрузки на систему торможения, можно приобретать Allied Nippon, Finwhale, «ТИИР»

Приобретая тормозной элемент, внимание следует обратить на состав, из которого изготовлена фрикционная накладка. Если колодка выполнена с применением крупной металлической стружки, что заметно по характерным вкраплениям, тормозной диск будет изнашиваться гораздо быстрее, при этом на нём будут оставаться характерные углубления

Для активной езды рекомендуется устанавливать передние тормозные колодки Ferodo

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

1. Основание колодки выполнено из достаточно прочного металла.
2. Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
3. Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
4. Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
5. Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
6. Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
7. Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

В руководстве по эксплуатации указано, что эксплуатационный срок ТК на ВАЗ 2109 составляет в пределах 70-90 тысяч километров пробега. Но на практике этот срок несколько меньше.

Золотые правила

Есть четыре золотых правила, которых следует в обязательном порядке придерживаться при замене передних и задних ТК.

1. При очистке тормозов ни в коем случае нельзя использовать минеральные растворители, такие как дизельное горючее, бензин и пр.
2. При замене колодок сзади или впереди менять следует сразу обе.
3. Нельзя менять местами передние и задние ТК, а также левые с правыми, и наоборот. Иначе торможение окажется неравномерным.
4. При наличии максимального уровня тормозной жидкости в бачке (отметка МАХ), часть ТЖ следует обязательно откачать.

Принимая во внимание все указанные правила, можно приступать к замене ТК
