Как заменить тормозные колодки на ладе калине

Как заменить задние элементы своими руками

Автомобиль ставят на передачу, а противооткатные упоры устанавливают уже спереди. Также необходимо упереть одно колесо сзади. Затем машину нужно поднять. Естественно, делается это сзади. Лучше перед подъемом слегка ослабить болты на нужном колесе. Когда оно оторвалось от земли, болты можно отворачивать уже спокойно и уверенно. Затем берется вороток и глубокая головка на 7. С ее помощью отворачиваются шпильки, которые удерживают барабан. После этого можно попробовать снимать тормозной барабан. Чтобы эта операция прошла легче и быстрее, вокруг защитного колпачка брызгают средством WD-40. Когда все откиснет, демонтируем элемент. Можно увидеть весь барабанный тормозной механизм. Далее демонтируется шплинт, это удобнее делать плоскогубцами.

«Калина» (замена дальше выполняется без необходимости применения инструментов) продолжает стоять на домкрате. Достаточно отсоединить фиксирющую пружину и снять пластину. После можно уверенно демонтировать колодку. Установка новых выполняется в обратном порядке. Что касается времени замены, то процесс займет около часа, если в наличии все необходимые инструменты и приспособления. Замена тормозных колодок «Калина-2» выполняется аналогичным образом. Задние механизмы остались такими же, как и в первой версии.

Пошаговая инструкция по замене задних колодок

Алгоритм по замене задних барабанных колодок приведен ниже.

• Переключить коробку передач на первую скорость.
• Снять колесо предварительно поддомкратив автомобиль.

• Открутить шпильки, которые фиксирует барабан.
• Постучать по задней части крышки молотком, используя деревянную проставку. Это позволит сорвать барабан с места и расшатывающими движениями снять его.

Вынуть шплинт.

Извлечь нижнюю пружину, которая стягивает колодки.

Отвести колодку в бок до тех пор, пока распорная планка не покинет свое посадочное место.

Изъять колодки.

Отсоединить рычаг ручника и прочие детали. Переставить все на новые расходники.

• Проконтролировать состояние пружин и при необходимости заменить их на новые. Для этого потребуется приобрести специальный ремкомплект.
• Собрать все в порядке обратном разборке.
• Проверить тормоза.

Как заменить задние

Чтобы не допустить ошибок при установке новых задних колодок на Ладу Калину, следует пошагово выполнить ряд действий.

1. Переключите коробку передач на первую скорость, положите под передние колёса упоры и домкратом поднимите заднюю часть машины.

   Иногда для надёжности под кузов ставят дополнительные упоры

2. Когда колесо будет приподнято, открутите фиксаторы и снимите его, чтобы получить доступ к барабану.

   Снятое колесо для страховки можно положить под кузов

3. Используя вороток, открутите все шпильки, удерживающие барабан, после чего снимите его. Для упрощения процесса можно постучать по задней части барабана молотком, чтобы ослабить крепление.

   Используйте деревянную проставку при работе с металлическим молотком, чтобы не повредить барабан. Лучше для этого подходит киянка

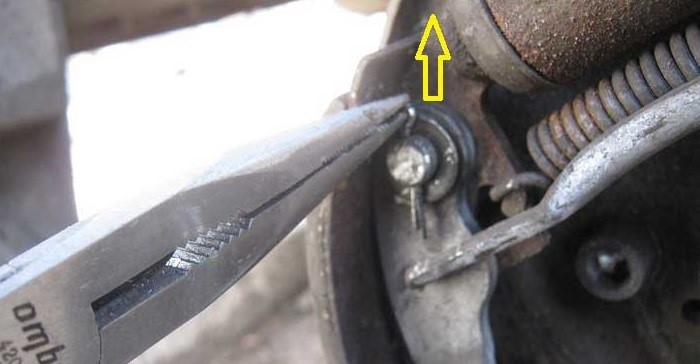

4. Снимите шплинт плоскогубцами, повернув шток по часовой стрелке. Затем извлеките нижнюю пружину, стягивающую колодки и крепёжную короткую пружину из центральной части колодки.

   Лучше, если руки будут защищены перчатками

5. Не вынимая верхнюю пружину, возьмитесь за центр колодки и отводите её вбок до тех пор, пока размещённая под пружиной пластина не упадёт.

   Отводите колодку в сторону, пока пластина не выпадет

6. Отсоедините крепёжную пружину, выньте пластину и снимите незафиксированную колодку.

   Будьте внимательны с пружинами: новые в комплекте для замены не идут!

7. Установите новые колодки и далее следуйте обратному порядку действий.

Статья в тему: Что такое форсированный двигатель

Меняем задние колодки

Замена задних тормозных колодок Лады Калины – операция сложная, и хорошо, что выполнять её рекомендуют каждые 60 000 км (4-е плановое ТО). Принцип действия барабанных тормозов объяснить легко: есть цилиндр, установленный под барабаном, и два поршня, которые давят на колодки. А вот на практике разбирать механизм барабана оказывается сложнее, чем менять колодки дисковых тормозов.

Действия по замене колодок барабанных тормозов, ВАЗ-2192/2194

Прежде всего, потребуется зафиксировать кузов автомобиля на опорной стойке, и только затем можно будет снять заднее колесо. Дальше, последовательность действий выглядит так:

1. Рукоять «ручника» опускают вниз до упора;
2. Ключом на 7 (накидным с шестигранной головкой) отворачивают две шпильки, удерживающие барабан;
3. Тормозной барабан нужно снять: корпус поворачивают, слегка ударяя молотком через брусок в направлении «на себя»;
4. Снимают верхнюю и нижнюю стяжную пружину, упоры колодок выводят из прорезей поршней;
5. От каждой из колодок отсоединяют короткие направляющие пружины (всего их будет две);
6. Колодку, расположенную ближе к передней стороне кузова, демонтируют. Затем, вынимают распорную планку;
7. Вторая колодка демонтируется вместе с рычажком стояночного тормоза.

В завершении, колодку и рычажок «ручника» потребуется разъединить (просто удалите крепёжный шплинт). Монтаж производится в обратном порядке. Чтобы быстро закрепить направляющую пружину, в её проушину вставляют провод и тянут его на себя.

Монтаж тормозных колодок в барабаны, ВАЗ-2192/2194

На фото, размещённых в этой главе, показаны детали с заводским номером 3502090-01 («Стандарт»). В более дорогих комплектациях используются колодки 3502090-10, которые имеют прорезь для датчика ABS.

Рассматривая, как проводить замену салонного фильтра, мы перечисляли . В данном случае, детали обозначаются одинаково: 3502090-01 либо 10 (задние колодки). Что касается передних колодок, вариантов будет несколько:

• 1118-3501080-00 – изготовителем является АвтоВАЗ;
• 1118-3501080-05 – выпускает ОАО «ТИИР»;
• 1118-3501080-15 – то же, что «05», но с противоскрипной пластиной;
• 2192-3501080-19 – то же, что «05», но с противошумным комплексом.

Не ошибитесь с выбором! В крайнем случае, можно обратиться к специалистам, но желательно не к таким, как показано здесь.

Артикулы тормозных колодок

Колодки на первое и второе поколение разные. Варианты без АБС.

Для Калины 1 — 21100-3501080-00 или 21100-3501080-01.

Колодки LADA Sport (ТИИР-295) для Калины первого поколения.

• ATF 142E3946
• AVTOSTANDART 21100350108088
• PILENGA ITALY FD-P 2005
• FORTECH FB-1102F
• TRIALLI PF 965
• KRAFT KT091355
• FINWHALE V210
• BOSCH 0 986 495 214
• LUCAS/TRW GDB1446
• BOSCH 0 986 494 533

Для второго поколения применяют артикул 11180-3501800-83.

Колодки АТЕ артикул 142E3946 в оригинальной упаковке.

Когда менять (регламент)

Для контроля износа колодок достаточно заглядывать в смотровое окошко пару раз за год, например, при смене резины.

• Замену передних колодок необходимо проводить в 1.5-2 раза чаще, чем обслуживание задней тормозной системы.
• Точно определить пробег для замены сложно, но в среднем износ наступает через 30-50 тыс. км.
• Для точной диагностики рекомендуется каждые 10-15 тыс. км проверять толщину накладки на колодках.
• Критическое значение – 2 мм и менее.

Тюнинг

Тормозную систему можно доработать, установив колодки спортивного типа марок: Брембо, Ванкс или ПроСпорт.

При тюнинге мы рекомендуем использовать мягкие колодки, у которых на 1 мм толще пластины. Они позволяют обеспечить улучшенное торможение, а скорость износа диска будет в несколько раз меньше, однако срок эксплуатации и замену выполнять приходится каждые 15-20 тыс. км.

Порядок действий при замене тормозных дисков на Ладе Калине

Затем отгибаем металлические пластины, которые фиксируют (стопорят) болты суппорта сверху и снизу:

После чего откручиваем эти два болта, ключом на 17 придерживая внутреннюю гайку:

После чего поднимаем и отводим суппорт в сборе с тормозным цилиндром в сторону, предварительно вынув из посадочного места резиновое кольцо фиксации шланга :

И чтобы он не мешался при дальнейшей работе, можно его отодвинуть в сторону, желательно подальше. Лучше всего положите его на защиту двигателя, только аккуратно, чтобы не перегибать тормозной шланг и не натягивать его:

Теперь можно приступать к снятию направляющей скобы колодок, которая крепится с помощью двух болтов профиля TORX E12:

И снять скобу, просто вынув ее в сторону переднего бампера:

Осталось совсем малая часть ремонта. Необходимо выкрутить направляющие шпильки тормозного диска:

После этого, нам понадобится специальный съемник для замены тормозных дисков, которого пока у меня к сожалению нет, но на фото ниже привел пример, как он приблизительно выглядит. Здесь показан механизм не Лады Калины, но думаю, что смысл его работы понятен:

Если данного приспособления в наличии нет, то можно воспользоваться старым проверенным способом, взять молоток и деревянный брусок и постучать через него с обратной стороны по диску, предварительно побрызгать в месте соединения со ступицей специальной смазкой WD-40. Подождать несколько минут, пока все откиснет и со средним усилием постукивать с обратной стороны, пока тормозной диск не собьется со ступицы.

После проделанной работы по снятию, установку производим в обратной последовательности

Обратите внимание, что замену стоит производить парой: левого и правого колеса, после чего сразу же поставить новые колодки

Почувствовали вибрацию при торможении? Одной из причин может быть неравномерный износ тормозных дисков, которые лучше заменить парой. Также меняют диски, когда их толщина становится меньше 17,8 мм. Замена тормозных дисков на всех современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) выполняется аналогично без существенных отличий.

Потребуется:

• новые тормозные диски (Гранта, Приора, Калина): каталожный номер: 2110-3501070 (13 дюймов) и 2112-3501070 (14 дюймов)
• новые тормозные диски (XRAY, Веста, Ларгус): 7701206339 (без АБС) и 7701207795 (с АБС).
• набор инструментов.

Поднять автомобиль на домкрат и снять колесо. Отвернуть крышку бачка с тормозной жидкостью и развести тормозные колодки, контролируя уровень тормозной жидкости (при необходимости откачать). Затем:

1. вывести тормозной шланг (№4) из кронштейна стойки (№5).
2. отвернуть 2 болта (№2) крепления суппорта.

Подвесить передний тормоз за пружину подвески, предотвращая скручивания тормозных шлангов. Чтобы снять тормозной диск потребуется отвернуть 2 болта крепления на ступице колеса, удерживая тормозной диск рукой от проворачивания. Если тормозной диск не снимается, обстукиваем диск молотком по плоскости прилегания колеса (удары молотком по рабочей поверхности (№1) диска недопустимы).

Установка тормозного диска осуществляется в обратной последовательности, предварительно очистив прилегающие поверхности от грязи. После установки необходимо нажать на педаль тормоза 2-3 раза и проверить уровень тормозной жидкости. Весь процесс также показан на видео:

Необходимый инструмент

Ключ на 17/14. Понадобится ещё на 13.

Для проведения демонтажа потребуется 2 ключа (на 13 и 17 ). При наличии ABS — TORX (1/4″; E8 ).

Алгоритм замены

1. Машину вывесить на домкрате, предварительно сорвав болты с колеса.

Ослабляем болты, пока колесо стоит на земле.

Отгибаем скобу толстой отверткой.

Верхний болт удобнее отворачивать торцевой головкой с удлинителем.

Снимаем суппорт и вытаскиваем старые колодки.

При наличии системы ABS нужно учесть особенность. До начала работ следует открутить датчик, чтобы он остался целым при демонтаже. Крепится он 1 винтом, который откручивается звездой-головкой Е8. Если болты не откручиваются, их нужно предварительно сбрызнуть смазкой WD-40, а через 15 минут пробовать откручивать детали. Она же может использоваться для новой колодки, чтобы было проще вставлять их.

Автомобиль с ABS.

Сразу после установки необходимо прокачать тормоза , нажимая на педаль несколько раз. На протяжении 500-700 км пути пластины будут притираться, поэтому торможение будет хуже.

Рекомендуется перед началом работ убрать тормозную жидкость до минимума. Это необходимо чтобы она не вытекла во время замены, поскольку новые детали всегда толще старых элементов. В таком случае при замене потребуется « свести суппорт «.

Если тормозуха под крышку – откачиваем шприцом небольшое количество, чтобы жидкость не потекла при сжатии тормозного цилиндра.

Артикулы тормозных колодок

Колодки на первое и второе поколение разные. Варианты без АБС.

Для Калины 1 — 21100-3501080-00 или 21100-3501080-01.

Колодки LADA Sport (ТИИР-295) для Калины первого поколения.

• ATF 142E3946
• AVTOSTANDART 21100350108088
• PILENGA ITALY FD-P 2005
• FORTECH FB-1102F
• TRIALLI PF 965
• KRAFT KT091355
• FINWHALE V210
• BOSCH 0 986 495 214
• LUCAS/TRW GDB1446
• BOSCH 0 986 494 533

Для второго поколения применяют артикул 11180-3501800-83.

Колодки АТЕ артикул 142E3946 в оригинальной упаковке.

Когда менять (регламент)

Для контроля износа колодок достаточно заглядывать в смотровое окошко пару раз за год, например, при смене резины.

• Замену передних колодок необходимо проводить в 1.5-2 раза чаще, чем обслуживание задней тормозной системы.
• Точно определить пробег для замены сложно, но в среднем износ наступает через 30-50 тыс. км.
• Для точной диагностики рекомендуется каждые 10-15 тыс. км проверять толщину накладки на колодках.
• Критическое значение – 2 мм и менее.

Тюнинг

Тормозную систему можно доработать, установив колодки спортивного типа марок: Брембо, Ванкс или ПроСпорт.

При тюнинге мы рекомендуем использовать мягкие колодки, у которых на 1 мм толще пластины. Они позволяют обеспечить улучшенное торможение, а скорость износа диска будет в несколько раз меньше, однако срок эксплуатации и замену выполнять приходится каждые 15-20 тыс. км.

Тормозные колодки на Калину

Автомобили Лада Калина обеих поколений имеют передние дисковые тормоза и задние барабанные. В качестве оригинальных передних тормозных колодок Калины 1 в каталогах указаны 21100-3501080-00 и 21100-3501080-01, для Лада Калина 2 артикул — 11180-3501080-00. Эти же каталожные номера используются для Lada Priora. Заводские тормозные колодки ТИИР

Задние барабанные тормозные колодки указаны как 21080-3502090-01 или 11180-3502090-10 (с АБС) для Калина 1 и 2.

Многие из этих артикулов недействительны, вместо них онлайн-магазины запчастей предлагают другие оригинальные каталожные номера или аналоги. В этом есть смысл, поскольку в случае Лады Калины (да и LADA в целом) оригинал зачастую уступает заменителям по качеству.

Передние дисковые тормозные колодки Лада Калина
С размерами — длина: 104.4 мм.; ширина: 62.1 мм.; толщина: 17. мм.
Производитель	Каталожный номер	*Цена (руб.)
Brembo	P41003	780
** Ate	13046029652	703
Ferodo (Premier)	FDB527	640
Hankook Frixa	FPE103	626
NiBK	PN0223	536
TRW	GDB469M	495
Ferodo (Target)	TAR527B	405
Lada	21083501080	380
Finwhale	V218	363
Allied Nippon	ADB0173	330

Наибольшей популярностью среди аналогов тормозных колодок пользуются Ate, Brembo, TRW, TSN, Finwhale и Ferodo. Последние делятся на два вида по цвету коробки — «красные» и «зеленые». «Зеленые», с приставкой Target в названии, производитель позиционирует как улучшенную замену заводским колодкам, но они не предназначены для сильных нагрузок. Красные, с приставкой Premier, считаются колодками премиум-класса, способными выдерживать предельные нагрузки.

Лидерами продаж среди дисковых тормозных колодок для Лада Калина является продукция фирмы Ate, следом идут Brembo и TRW. Из барабанных тормозных колодок для Калины чаще всего покупают от TSN из-за его выгодной цены. Им немного уступают в популярности колодки TRW и Ate.

Задние барабанные тормозные колодки Лада Калина
С размерами — диаметр: 200 мм.; ширина: 41 мм.
Производитель	Каталожный номер	Цена (руб.)
Ferodo	FSB240	860
Ate	03013702312	815
Sangsin	SA183	715
TRW	GS8210	672
Finwhale	VR318	658
Bosch	0986487813	610
Profit	50010240	650
Allied Nippon	ABS1701	612
Trialli	GF231	547
TSN	232	460

Указанные здесь тормозные колодки подходят и для других автомобилей ВАЗ: 2110, 2114, Лада Гранта и другие, с тормозными дисками R13 и R14.

Передние тормозные колодки меняются примерно в два раза чаще чем задние. Точная периодичность замены устанавливается довольно трудно, но передние колодки меняются с интервалом в 30-50 тысяч км пробега, а задние — через 60-90 тысяч. Чтобы точнее определить, когда нужна замена тормозных колодок Lada Kalina, стоит каждые 15,000 км пробега проверять толщину фрикционных накладок. Критической считается толщина около 2 мм.

Часто сменить тормозные колодки на Калине водителей мотивирует скрип тормозных колодок. С ним существенно помогают бороться специальные пластины, устанавливаемые на дисковые тормозные колодки с внешней стороны. Их так и называют — противоскрипные пластины. Такие пластины зачастую можно встретить в комплекте тормозных колодок подороже. Впрочем, выбирать тормозные колодки следует не из-за наличия или отсутствия противоскрипных пластин, а исходя из надежности и эффективности торможения.

*Цена тормозных колодок Лада Калина приведена по состоянию на апрель 2017-го для Москвы и региона. **Жирным отмечены те колодки, которые пользуются наибольшей популярностью в конкретном случае.

Замена передних тормозных колодок на Лада Калина

Если вы сильно жмете на педаль тормоза, а Ваша Лада Калина (Ваз 1118) останавливается медленно или же, при нажатии на тормоз слышите посторонний звук, значит, требуется замена передних тормозных колодок на Калине. На износ колодок и тормозных дисков указывает биение по педали тормоза при резком торможении. Еще одним признаком износа колодок является наличие на тормозных дисках рыжего налета от металлической пыли тормозных механизмов. Подробнее узнать о способах диагностики тормозных колодок вы можете в статье «Когда менять передние тормозные колодки?». В среднем считается, что замена тормозных колодок на Калине необходима через каждые 40 000 километров пробега автомобиля, учитывая при этом стиль вождения. Но эта величина приблизительная, поскольку есть ряд факторов, которые этот срок могут существенно укоротить. Так как поменять тормозные колодки на Лада Калина своими руками?

Перед началом ремонта поставьте машину на ровную поверхность и подложите под передние и задние колеса, противооткатные упоры или кирпичи.

Обратите внимание на бачок гидропривода тормозов – если она на о, то необходимо резиновой грушей или шприцем откачать часть жидкости. Это нужно для того, чтобы жидкость не вытекала из бачка при заведении поршня в рабочий цилиндр тормозного механизма

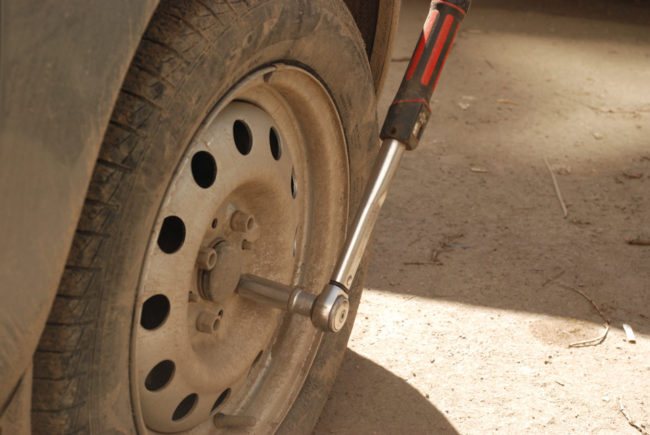

Возьмите колесный ключ и сорвите с места болты крепления колеса. Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его.

Снятое колесо, особенно в дороге, лучше подкладывать под машину. В этом случае, если домкрат сорвется, машина упадет на колесо. Иначе машина упадет на тормозной диск, который можно серьезно повредить.

Для удобства замены колодок поверните руль до упора в ту сторону, с которой вы будете работать. Отогните плоскогубцами или подбейте молотком контрящиеся шайбы, чтобы ослабить их.

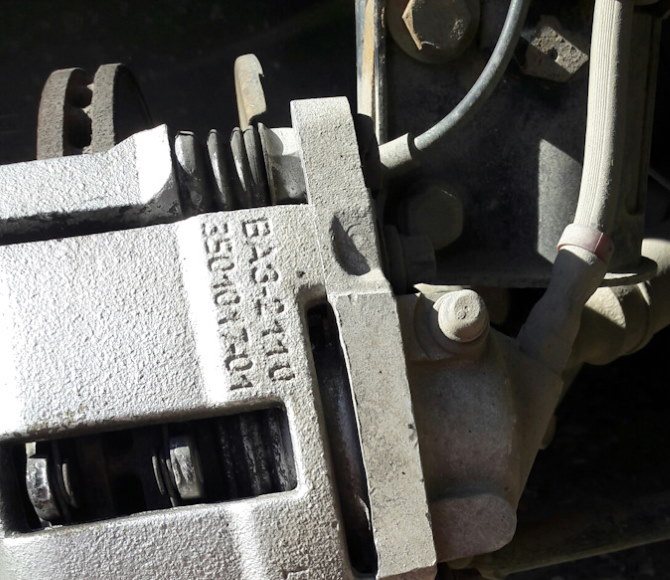

Возьмите ключи №13 и №17 и открутите направляющую суппорта.

Отведите поршень тормозного цилиндра внутрь. Одновременно с этим проследите за тем, чтобы поршень двигался плавно, без заеданий и подклиниваний. Если при приложении усилий поршень не задвигается, то, скорее всего, потребуется ремонт или замена суппорта.

Затем полностью снимите два болта направляющих. Приподнимите суппорт и сдавите поршень тормозной колодки.

Внимательно осмотрите все тормозные механизмы.

• Пыльники направляющих тормозного цилиндра и поршня не должны быть порваны или вздуты.
• Тормозной шланг не должен содержать следов порезов или трещин до слоя армирования. Кроме того, тормозной шланг не должен иметь подтеков и запотеваний.
• Тормозной диск должен быть равномерно изношен, а его толщина не должна быть менее допустимой величины, определенной производителем

Если какой-то из механизмов имеет вышеперечисленные дефекты, его следует заменить.

Снимите тормозные колодки. Очистите направляющие, на которые надеваются колодки от окалины и ржавчины. Если этого не сделать, новые колодки просто не получиться надеть. Делать это лучше щеткой, но если ее под рукой нет, можно и отверткой.

Перед установкой новых тормозных колодок постарайтесь максимально глубоко утопить поршень в цилиндре.После чего можно установить новые колодки.

Проверьте, чтобы феродо– тормозной элемент колодок – соприкасалось с тормозным диском. Вставьте верхнюю направляющую на свое место, задвиньте тормозной цилиндр в нижнюю направляющую и закрутите ее.

Спасибо за подписку!

Покрутите тормозной диск – он должен свободно вращаться. Если диск подклинивает, то, скорее всего причина в том, что вы не достаточно хорошо очистили направляющие колодок. Причина также может быть в заводской краске на самих колодках. В этом случае ее необходимо счистить напильником. Затяните назад контрящиеся гайки.

Выровняйте руль. Поставьте на место колесо и закрутите болты. Болты следует зажимать крест-накрест. Опустите домкрат почти до самого конца, чтобы колесо стояло на земле, и дожмите колесные болты. Теперь целиком опустите домкрат.

По такой же схеме замените колодки на другом колесе.

После замены колодок обязательно вернитесь в салон машины и несколько раз нажмите на педаль тормоза. Нужно добиться того, чтобы педаль перестала проваливаться. Проверьте уровень тормозной жидкости в бачке под капотом. Если педаль не перестает проваливаться, то следует искать утечку тормозной жидкости.

Готово!
