Замена тормозных колодок на renault logan

Задние тормозные колодки

Задний тормозной контур представлен барабанными колодками. Они выполняют одновременно две функции: торможение и фиксация диска при активации ручного стояночного тормоза.

Заменители (1.2 / 75 л.с., 1.6 / 82 (102) л.с.)

Артикул	Стоимость (руб.)	Артикул	Стоимость (руб.)
FERODO FSB642	От 700	FERODO FSB4031	От 700 – 750
LYNXauto BS6300	—/—	FENOX BP53009	—/—
FENOX BP53002	—/—	LPR 09890	—/—
LPR 08630	—/—	TRW GS8780	—/—
REMSA 4152.00	—/—	FEBI BILSTEIN 37237	—/—
AYWIPARTS AW1820043	—/—	PATRON PSP642	—/—
(Рено 2008 года)		(Рено 2016 года)
AYWIPARTS AW1820015	—/—	PATRON PSP4031	—/—

Замена колодок Рено Логан: что нужно знать

Тормозные колодки требуют к себе внимания, их необходимо вовремя менять и следить за техническим состоянием. Износившиеся детали перестанут выполнять свои функции, а это не только сбой в работе автомобиля, но и возникновение разных аварийных ситуаций. Более того, изношенные колодки выводят из строя тормозные диски или барабаны.

Замена колодок входит в перечень ТО автомобиля. Сроки замены указаны в технической документации автомобиля, где завод-производитель указывает минимальную толщину фрикционных накладок, при которых еще может эксплуатироваться автомобиль.

Также замена тормозных колодок Рено Логан нужна тогда, когда замечены признаки износа. Замена передних и/или замена задних тормозных колодок Рено Логан необходима при появлении малейших признаков (посторонние звуки при нажатии на педаль тормоза, снижение эффективности торможения, рывки при торможении и т.д.)

В общем, на износ задних либо передних тормозных колодок могут указывать такие признаки:

• появление сигнала с датчика износа;
• механическое повреждение или неравномерный износ деталей;
• повышение усилия на педали и увеличение тормозного пути;
• увеличение хода педали тормоза и т.д.

В любом случае, на Логан замена задних тормозных колодок или передних не является сложной процедурой, однако требуется учитывать ряд нюансов

Прежде всего, важно подобрать подходящие колодки

Некоторые рекомендации по выбору колодок:

• использование оригинальных, рекомендованных автопроизводителем тормозных колодок;
• при подборе аналогов лучше отдавать предпочтение известным брендам;
• поверхность фрикционных накладок должна быть ровной, с равномерно распределенными вкраплениями;
• хорошо, когда на колодках отмечено присутствие штампов либо производственных отметок, указаны спецификации колодок и т.д.

Как поменять передние колодки Рено Логан

Итак, замена передних колодок Рено Логан необходима в случае, когда общая толщина составляет 6 мм, на колодке тормозной системы появились следы замасливания, при осмотре были обнаружены трещины, борозды и другие дефекты.

Замена передних колодок на Логане:

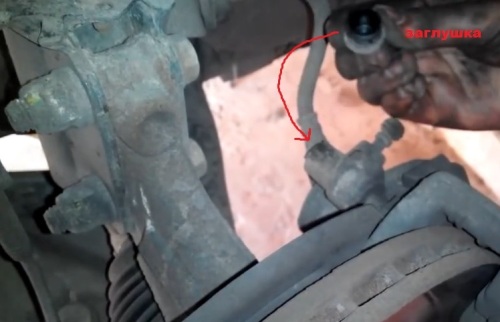

• при необходимости, выкачать из бачка немного тормозной жидкости (если уровень на отметке максимум);
• провести демонтаж переднего колеса;
• переместить поршень внутрь цилиндра посредством отвертки с широким жалом, вставив ее в отверстие суппорта и упершись между суппортом и основанием, сместить скобу;
• ключом на «13» скрутить крепежный болт скобы, удерживающей ее на направляющем пальце, ключом на «17» зафиксировать от прокручивания;

Рено Логан: замена задних тормозных колодок

Замена задних колодок необходима в том случае, когда произошло отслоение накладок или на поверхности появились трещины и царапины, толщина фрикционных накладок предельно снизилась ниже допустимой нормы.

Общий порядок действий по замене задних колодок:

• при помощи отвертки, поддев колпак, закрывающий ступицу, демонтировать его;
• используя головку на «30» скрутить гайку подшипника, демонтировать заднее колесо, зафиксировав автомобиль на опорной стойке, опустить ручной тормоз;
• демонтировать барабан в комплексе с подшипниками, очистить детали тормозной системы от загрязнений;
• используя плоскогубцы, отбросить нижний край регулирующей пружины для ее демонтажа;
• снять рычаг, регулирующий зазоры, отверткой вывести стяжную пружинку из зацепления с последующим ее демонтажем;
• плоскогубцами повернуть чашку пружины стойки колодки до момента совпадения паза чашки и стоечного хвостика;

Поставив задние колодки, необходимо сделать несколько нажатий на педаль тормоза для обеспечения того, чтобы колодки заняли правильную позицию. Завершающим этапом становится необходимость провести регулировку тормозных барабанов и ручника

Также добавим, что после монтажа колодок важно не забыть поставить на место узел автоматического регулирования зазора

Проверка состояния тормозных колодок

Автомобиль Рено Логан оборудован задними тормозами барабанного типа. В мануале по техническому обслуживанию не принято конкретных сроков для их замены, однако, каждые 10-15 тысяч километров необходимо проверять их состояние. И если при проверке будет установлено, что толщина колодок составляет от 6 миллиметров и меньше (вместе с основанием), то следует провести их замену.

Кроме того, существует ещё ряд причин, при возникновении которых, замена колодок становится обязательной.

• Наличие трещин и сколов на основании барабана
• Появление пронзительного скрежета и скрипа колодок при торможении
• Отслоение накладок от основания колодки.
• Стояночный тормоз не удерживает автомобиль под углом (может потребоваться замена троса ручника).

Важно!

При замене тормозных колодок на задних барабанах, обязателен монтаж всех четырёх фрикционных накладок на оси, частичная смена полностью исключена.

Какие тормозные колодки советуют Логановоды

Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.

Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)

Логановоды рекомендуют:

1. Mapco (Германия)

2. Fenox (Беларусь)

   Задние колодки от «батьки»

3. Ferodo (Великобритания)
4. Sangsin (Ю.Корея)
5. Delphi (Франция)

6. Bosch (Германия)

   Тормозные колодки Bosch

Логановоды не рекомендуют:

1. Маркон (Россия)
2. Finwhale (Швейцария)

Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.

Не ошибитесь с выбором

Самый надёжный способ — прийти в магазин со старой колодкой

Обратите внимание, что на автомобили Рено Логан устанавливаются три типа тормозных колодок:

• Тормозные колодки на 180 мм. артикул 7701205758(устанавливались на автомобили 2005 года выпуска) (чаще всего Логановоды берут MapcO)

  Колодки Mapco

• Колодки 200 мм артикул 6001551409 (предназначены для установки с тормозами Bosch)
• Колодки 200 мм артикул 7701203979 (устанавливаются на большинство автомобилей)

Поэтому перед тем как совершить покупку вы должны узнать свой артикул.

Признаки неисправности

В процессе эксплуатации элементы тормозной системы могут изнашиваться, стачиваться, что приводит к нестабильной работе. При поломке возникают следующие проблемы:

• Рабочий ход педали тормоза увеличивается. Такая неисправность происходит из-за течи тормозной жидкости, при износе резиновых уплотнителей или шлангов. Вышедшие из строя комплектующие следует поменять. Также в системе может находиться воздух, а значит, для устранения поломки нужно прокачать гидропривод;
• Машина стала плохо тормозить. Это может быть вызвано скоплением грязи и продуктов трения в механизме, что вызывает заклинивание колодок. Устранить неисправность можно путём промывки и прочистки деталей, а также за счёт локальной смазки отдельных узлов. В данной ситуации проблемой могут стать и заклинившие поршни, замасливание механизма, износ колодок, разрегулировка штока усилителя. Чтобы устранить причину плохой работы тормозной системы необходимо снять детали, осмотреть их и негодные сменить на исправные.

• Неполное расторможение. Возможно, требуется регулировка педали тормоза.
• Торможение неравномерно или происходит самоторможение какого-либо колеса, без нажатия педали. Причиной может стать растянутая пружина или заедание цилиндра, смещение суппорта или ослабление его креплений, неверно выполненные регулировочные работы по настройке ручного тормоза.
• При торможении механизмы стучат, слышен скрип и скрежет. Причина кроется в неисправности тормозных колодок. Если посторонний звук сопровождается вибрацией, и диск «ходит», то, скорее всего, это вызвано неравномерным износом диска.

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

• «Mapco»;
• «Fenox»;
• «Ferodo»;
• «Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны.

При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.

Стоит ли менять самостоятельно?

Во время ремонта или обслуживания тормозов необходимо не только правильно собрать весь механизм, но и оценить состояние деталей – направляющих, манжет, пыльников, поджимных пластин, диска, пружин, шлангов и фитингов.

Степень износа тормозного диска может определить только специалист

Проводить ли обслуживание своего Renault Logan самостоятельно или доверить процедуру профессионалу, автолюбитель вправе решать самостоятельно. Но нужно помнить: вовремя выявленная мастером неисправность тормозов – это не только сэкономленные деньги, но и «страховка» от внезапной поломки, потери управления и дорожной аварии, в которой вы окажетесь виновником.

Замена задних тормозных колодок на Рено Логан

Износ задних тормозных колодок на Рено Логан 1.6 происходит намного медленнее передних тормозных колодок. Изношенные запчасти можно заменить самостоятельно. Сигналом к срочному ремонту будет появление трещин, повреждение дисков. Последнее особо опасно, так как поврежденный диск может лопнуть, заблокировав колесо и спровоцировав аварийную ситуацию. Если же нет уверенности в своих силах, то лучше доверить этот процесс профессионалам — elit-avtoneva

Для замены задних тормозных колодок на Рено Логан своими руками потребуются:

• крепкая отвертка;
• плоскогубцы и штангенциркуль;
• головка из прочной стали на 30;
• аэрозольная смазка WD-40 для убирания ржавчины;
• новые запчасти.

Последовательность замены задних тормозных колодок своими руками:

Поставить ручник в нижнее положение.

Заблокировать колёса, дополнительно подложив под них кирпичи или другие предметы.

Немного отпустить болтовое крепление, так как в поднятом состоянии сделать это будет сложно. Поставить домкрат и поднять авто на комфортную для работы высоту. Подставить под автомобиль опору, для надёжной страховки.

Снять колесо. Отвёрткой подцепить и убрать колпачок.

На фото виден весь процесс замены тормозных колодок на Рено Логан.

Сделать демонтаж тормозного диска со ступицы.

Вытащить диск полностью и тщательно почистить его от прилипших кусочков земли.

Извлечь пружину и регулятор с использованием отвёртки и пассатижей.

Убрать пружину с механизма.

При помощи пассатижей освободить колодки от пружины, находящейся сверху.

На опорах накладок отсоединить чашки с фиксирующими пружинами.

Извлечь рейку авторегулятора.

Убрать нижнюю пружину.

Отсоединить трос стояночного тормоза.

Поставить новые задние тормозные колодки и произвести пошаговый процесс сборки.

Очень важно проверять промежуток между наружными поверхностями. Оптимальная дистанция: 205,40 +/- 0,20 мм

Изменять его можно, высвободив зубчатый механизм прерывистого движения. Для этого нужно на распорной планке откручивать гайку отверткой.

Установить диск на шпильки.

Надежно зафиксировать гайкой (желательно новой) ступицу.

С другой стороны производится замена запчастей в такой же последовательности. По окончанию процесса нужно прокачать тормоз, беспрерывно надавливая на педаль. Достаточно 5-7 нажатий.

По окончанию работы нужно проверить колеса в свободном вращении и долить в бачок тормозную жидкость до установленного уровня.

Замена

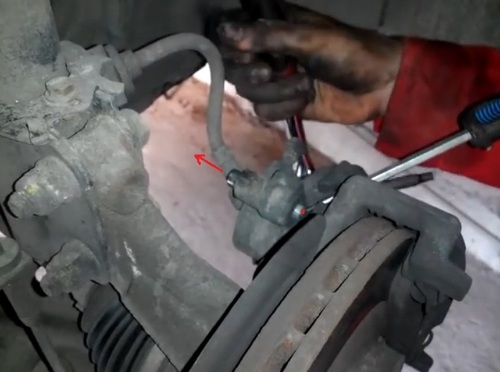

Берём толстую шлицевую отвёртку. Заводим её в прорезь на скобе, и, опираясь на «внешнюю» колодку, сдвигаем скобу наружу (рис. 1). Тем самым мы вдавим поршень в тормозной цилиндр.

Вдавили поршень, открутили винт

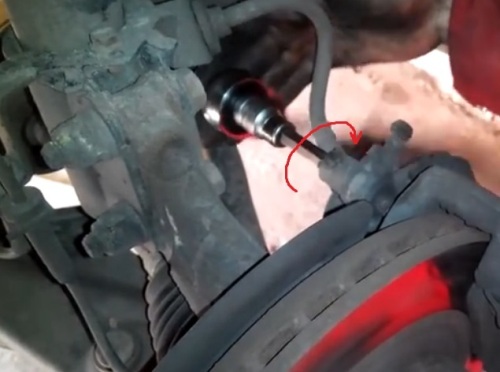

Дальше ключом «на 13» нужно выкрутить винт крепления. Палец удерживают ключом «на 17» (рис. 2).

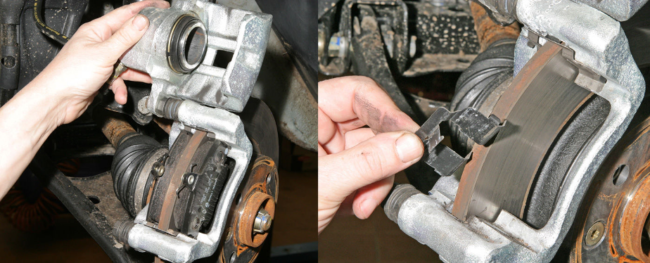

Основное действие – это открывание скобы. А открыв её, сразу вынимают колодки, а затем и пружины, установленные по краям (см. фото).

Открыли скобу, удалили всё лишнее

В некоторых комплектациях пружины отсутствуют. Можете добавить пружины, купив деталь по артикулу (см. ниже).

Очистив направляющие элементы, а также нанеся смазку на винт крепления, производят сборку узла.

Перед закрытием скобы

Устанавливают пружины, затем – колодки. Скобу закрывают, винт вкручивают. Иногда приходится вдавливать поршень – тут нужны плоскогубцы.

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

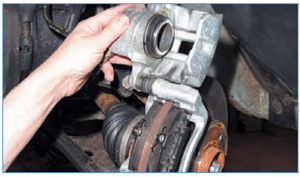

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.

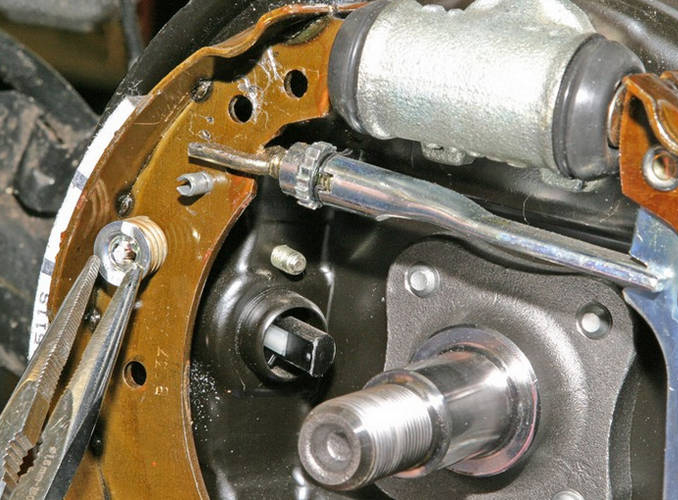

Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Какие колодки выбрать

Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.

Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина – 12 мм. Подходящие запчасти удобнее всего подбирать по VIN-коду авто.

Новые колодки для переднего тормоза Рено Логан

Производитель	Оригинал	Применяемость (модификация Logan)
Delphi LP885 Brembo P68008	7711130078	I, II
Lucas/TRW GDB1465	7711130071	I, II
Bosch 0986467720 FERODO FDB4615W	7701207066 7701208265	I, II

Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2020 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.

Производитель	Диаметр барабана	Оригинал	Применяемость (модификация Logan)
Bendix TRW	180 мм (180×42)	7701205758	I 2005г
DELPHI ATE Lucas/TRW	200 мм (203×39)	7701203979 7701210109 6001549703	I, II
Bosch	200 мм (203×39)	6001551409	I, II

Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.

2163—08

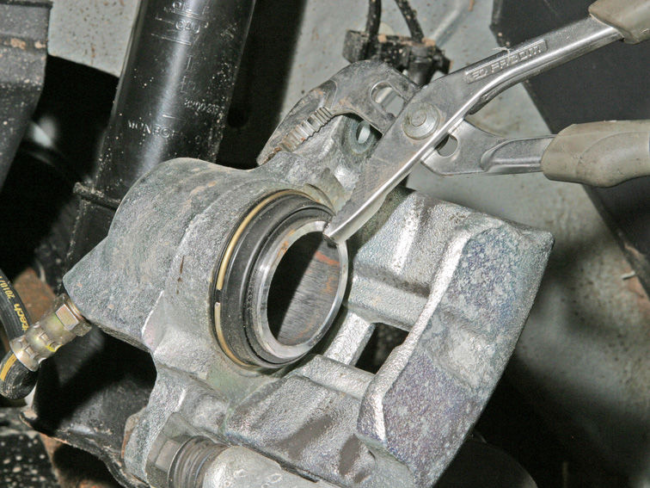

Раздвижными пассатижами полностью утапливаем поршень в цилиндр.

Если выступающая из тормозного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, полностью утапливаем поршень в цилиндр раздвижными пассатижами.

Аналогично заменяем колодки на другой стороне автомобиля.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается

Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Замена передних тормозных колодок Рено Логан 2 (возможный вариант)

Итак, рассмотрим вариант и для дизельного исполнения Логан 2 (тормозные колодки — LPR 05P1702), здесь крепление тормозного суппорта и защимная пружина несколько отличается. Снимаем грязезащиттный колпачок, который прикрывает направляющую — стержень. Он пластиковый.

В направляющей есть присоединение под шестигранник на 7 мм, который вставляется и с помощью которого направляющая выкручивается. Естественно против часовой стрелки, здесь без подвохов.

Точно такую же процедуру необходимо проделать и для нижней направляющей. Всего их две — снизу и сверху.

Теперь поддеваем направляющие отверткой и вытаскиваем из суппорта.

С помощью отвертки с плоским лезвием снимаем прижимную пружину, поддев ее. Здесь надо знать, что пружина может отлететь в сторону, поэтому предусмотрите это, чтобы не искать ее потом по всему гаражу. Также запомните как она стояла. Ставить пружину будет намного сложнее, чем снимать. Потребуются пассатижи.

Чтобы суппорт с колодками легче снять с машины, отожмите с помощью отвертки тормозной цилинд внутрь. Не повредите пыльник на цилиндре. Отжимайте цилиндра на участке между корпусом колодки и самим цилиндром.

Теперь тормозной суппорт можно снять с машины. У суппорта с оной стороны имеется углубление, куда вставляется одна из тормозных колодок. Вытаскиваем колодку из этого отверстия. Вторая колодка снимается со своего штатного места.

Все собирается в обратном порядке. Все элементы, которые перемещаются во время работы тормозного механизма лучше смазать консистентной смазкой. Это направляющие, тормозные колодки по торцам, места контакта цилиндра с тормозной колодкой.

Порядок смены передних колодок

Подготовительный этап:

• установить автомобиль Renault Logan на горизонтальной площадке и обеспечить невозможность его отката;
• откачать часть тормозной жидкости из расширительного резервуара гидравлической системы. Это необходимо сделать, потому что при выдавливании поршня цилиндра жидкость может перелиться через край. Откачать удобно обычным медицинским шприцом.

Для замены необходимы такие инструменты и материалы: накидной ключ на 13, рожковый ключ на 17, мощная отвёртка, струбцина или пассатижи, щётка по металлу, средство WD-40, комплект колодок.

Инструкция

1. Снять колесо спереди.

2. Утопить поршень тормозного цилиндра отвёрткой через прорезь в скобе суппорта.

   Вставив через отверстие в суппорте отвертку с широким лезвием, утопить поршень в цилиндр

3. Открутить направляющий палец ключами на 13 и 17.

   Ключами на 13 и 17 открутить скобу суппорта

4. Приподнять скобу суппорта вверх и вынуть старые накладки.

   Подняв скобу суппорта вверх, получаете доступ к колодкам

5. Снять пружинные скобы.

   Снять пружинные скобы. Они удерживают колодки в суппорте

6. Очистить посадочные места металлической щёткой.

7. Установить новые тормозные колодки. Если будет мешать поршень цилиндра, тогда его утопить глубже с помощью струбцины или пассатижами. Установить фиксирующие пружинки.

   Если мешает цилиндр, то утопить его с помощью струбцины или пассатижами

8. Опустить скобу суппорта и затянуть гайку на направляющем пальце.

В той же последовательности провести замену на другом колесе. По окончании установки новых накладок на Рено Логан нажать тормоз 6–8 раз. Потом проверить уровень тормозной жидкости в резервуаре. Долить до уровня «Max» при потребности.

Замена колодок тормозных механизмов передних колес Рено Логан

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм. Колодки также необходимо заменить при
замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести
к уводу автомобиля в сторону при торможении.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке «MAX», то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию
необходимо выполнить для того, чтобы при «утапливании» поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка.
Снимаем переднее колесо. Перед установкой новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра. Для этого, вставив через отверстие в суппорте отвертку с
широким лезвием между основанием наружной колодки и суппортом и опираясь ею на суппорт…

…сдвигаем скобу, утапливая поршень в цилиндр.

Накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 17»

Подняв скобу…

…вынимаем тормозные колодки из их направляющей.

Снимаем две пружинные скобы колодок.
Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.
Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

…вынимаем направляющий палец из отверстия направляющей колодки…
…и заменяем чехол (для замены чехла верхнего направляющего пальца необходимо отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок).
Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок…

…и наносим тонкий слой смазки на поверхность пальца.
Устанавливаем новые тормозные колодки в направляющую колодок и опускаем скобу.
Если выступающая из колесного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, то поднимаем скобу…

…и раздвижными пассатижами утапливаем поршень в цилиндр.
Аналогично заменяем колодки на другой стороне автомобиля.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся, колодок с диском уменьшается

Поэтому в
течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться.
