Замена троса ручного тормоза авто в москве

Содержание:

Демонтаж и замена
- Проверка работоспособности
Устройство стояночного тормоза
Подтягиваем ручник
Как поменять трос ручника на калине?
Замена троса ручника нива
Регулировка стояночного тормоза на ВАЗ 2114
Регулировка и проверка
Процедура замены и регулировки ручника Рено Логан
Подготовительные мероприятия
Устройство стояночного тормоза

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
Поставьте рычаг ручника до упора вниз.
Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
Снимите колодку.
От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
Вытягивайте трос из отверстий через тормозные щитки.
От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
Соберите всю разобранную конструкцию колеса.
Проложите трос по подвеске через оболочку, и закрепите болты.
Подтяните ручник в салоне.
Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

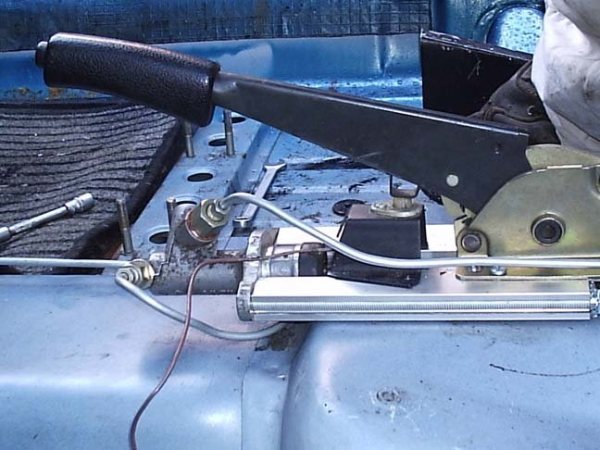

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

Устройство стояночного тормоза

Регулировка ручного тормоза на лада гранта ⋆ i love my lada

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

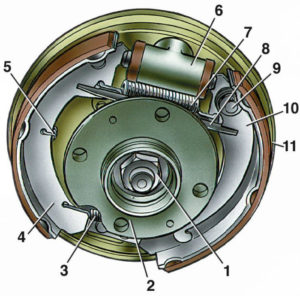

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%!
Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Подтягиваем ручник

Как заменить трос ручного тормоза на калине

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

два рожковых гаечных ключа на 13, один из них желательно – торцевой;
один ключ-головка на 8;
верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

Опускаем в салоне автомобиля рычаг ручного тормоза.
Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 10 мм
Высокая головка на 13 мм
Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Как поменять трос ручника на калине?

Замена троса ручника на ваз 2107

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

два ключа на 13 (рожковый и накидной);
вороток с удлинителем и головками на 10 и 13;
средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек
Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).
Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

Поднимите авто домкратом, снимите колесо.
Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Замена троса ручника нива

Автомобили admin26.02.2020

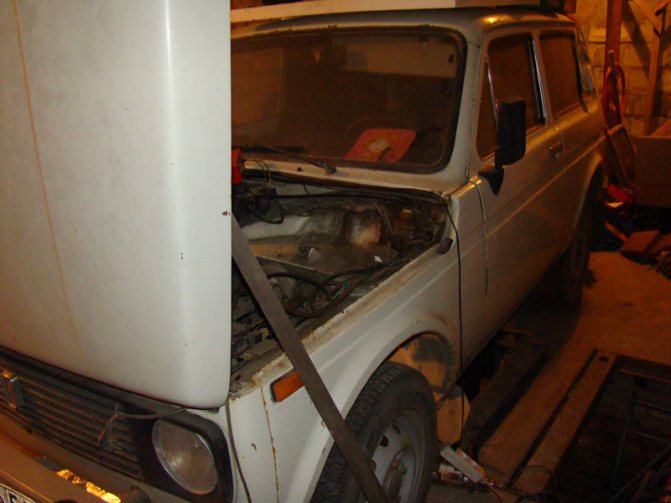

На Новый год, пользуясь выходными, решил заняться ремонтом.

Нива с лета стояла в гараже. Ждала, когда смогу выделить время. Наконец-то добрался! На улице -30, а внутри +14. Печка выручает.

Ремонт производил из ямы.

Снял, сломавшуюся по сварке, приёмную трубу. Стал прилаживать вместо неё новую, но не вышло. У новой изгиб был какой-то чудной и труба при установке упиралась в днище. Кучу времени потратил на её изгибание, но всё равно результат мне не понравился и я её выкинул. Хорошо, что сосед мне ещё осенью задарил подходящую трубу со своей Нивы. Вот эта, дарёная, вполне подошла.

Между коллектором и фланцем трубы поставил новую прокладку, прикрутил всё. Соединил с трубой ведущей к резонатору (смазал всё специальным высокотемпературным (1200град.) герметиком) и пошёл праздновать Новый год. Как раз вечер подкрался.

1 января заменил трос стояночного тормоза (правый барабан снял легко, а левый пришлось изрядно погреть газом и несколько раз заливать УНИСМА, но и левый снял).

Заодно восстановил крепление переднего стабилизатора (была сорвана резьба на двух шпильках — заменил на болты).

2 января подключил в сеть электрический стабилизатор на 4 кВт, который забрал из ремонта. А он нихрена не работает. На выходе то же, что и на входе и — не покупайте такие приборы (SVEN)! Я задолбался его в Эльдорадо возвращать, но вернул в итоге, получил деньги. Машину сделал, выкатил на улицу. Поскольку ездить на ней некому (наша семья в неё не влезает) — продаю. Всем удачи!

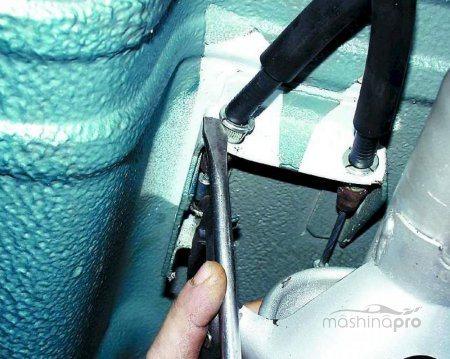

Снятие заднего троса привода стояночного тормоза на автомобиле Ваз 2121 и Нива 2131 выполняют для его замены в случае обрыва, чрезмерного вытяжения, когда не удается отрегулировать нормально работу рычага. Для проведения работ автомобиль загоните на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Отсоединяем передний трос привода от заднего и снимаем направляющую.

Регулировка стояночного тормоза на ВАЗ 2114

Неправильная регулировка выражается не только в неудовлетворительном удержании автомобиля. Характерный скрип, доносящийся из района задних колес, говорит о том, что тросик чересчур натянут. Настроить работу «ручника» довольно просто:

Снять глушитель со специальных креплений.
Отвинтить контргайку фиксации тросового механизма.
В зависимости от ситуации ослабить или закрутить гайку.
После проверки затянуть контргайку.

Оптимальным ходом рычага привода ручного тормоза после замены троса принято считать 2-4 щелчка до полной блокировки. Если результата не достигнуто, то нужно повторить процедуру настройки.

Регулировка и проверка

Ход правильно отрегулированного рычага ручного тормоза не должен превышать 8 щелчков. Оптимальный вариант хода рычага — 6-7 щелчков (это количество варьируется в зависимости от модели автомобиля, подробности для конкретной модели ВАЗ можно узнать в инструкции по эксплуатации, прилагаемой к машине).
После установки нового троса задние колёса автомобиля следует поддомкратить и попробовать прокрутить их вручную. Вращение должно быть свободным.
Теперь работу тормозов следует проверить на ходу. Нужно проехать метров 30-40, затем притормозить, используя стояночный тормоз. После торможения нужно выйти из машины и потрогать задний тормозной барабан. Он не должен быть горячим, его температура не должна превышать температуру окружающей среды. Если барабан нагрелся так, что обжигает руку, это значит, что тормозной трос натянут слишком сильно и его следует ослабить.
Чтобы ослабить трос, следует вновь поставить автомобиль на смотровую яму, открутить ключом на 13 контргайку на внешнем наконечнике, а затем ослабить основную крепёжную гайку. После этого контргайка снова затягивается.
Если тормозной трос слишком провисает, его нужно подтянуть. Все действия перечислены выше, исключение одно: основную гайку на наконечнике следует затягивать, а не откручивать.
Чтобы самостоятельно проверить надёжность стояночного тормоза, следует найти уклон с соотношением 1:5 (то есть высотой в 1 метр и длиной в 5 метров), загнать на него автомобиль, заглушить двигатель, поставить машину на стояночный тормоз и выжать сцепление. Машина после этих действий должна оставаться на месте и не скатываться под уклон. Если автомобиль всё же покатился, следует ещё немного подтянуть тормозной трос.

Как видно из нашей статьи, ничего сложного в замене тормозного троса нет и эта задача по силам даже начинающему автолюбителю

Главное, на что следует обратить внимание в данном случае, это соблюдение правил техники безопасности. Меняя трос, очень легко получить травму или химический ожог, так что лучше не проводить эту операцию в одиночку, а работать в паре с опытным автомехаником

Процедура замены и регулировки ручника Рено Логан

Замена тросика ручника Рено Логан проходит в течение 20-30 минут

Обратите внимание, что для максимального удобства работ вам надобится яма или подъемник. Следуйте шагам следующей инструкции:

Сперва необходимо демонтировать пластиковую консоль ручника в салоне

Для этого со стороны пассажирских сидений у консоли нужно отодвинуть панельку и при помощи ключа Torx на 20 открутить крепеж.
Поднимите ручник и осторожно достаньте пластмассовую деталь.
Отпустите регулировочную гайку, которая располагается перед ручником со стороны торпеды.
Опустите ручник. Далее необходимо высунуть тросы из пластиковых зажимов

Чуть ниже располагаются специальные зажимы синего цвета. Их необходимо будет сжать, чтобы достать трос.
Для замены тросик придется снимать колесо и барабан, поэтому водители рекомендуют совмещать эту процедуру с заменой колодок.
Сняв колесо, демонтируйте колпачок. Открутите центральную гайку.
Снимите барабан. Если он изношен слабо, то для этого достаточно поддеть край отверткой и достать его руками. В ином случае, конечно же, потребуется съемник.
Оттянув пружину на тросике, необходимо вывести его из посадочного места.
Сожмите две защелки и достаньте трос с пружиной из барабана.
Отогните держатель троса, чтобы достать его с кожухом и провести под автомобиль.
Далее по следованию троса необходимо откреплять его с держателей.
Отогните теплозащитный кожух, который прикрывает трос. Далее отжав защелку в салоне, полностью достаньте тросик. Его можно и потянуть силой, но защелки тогда будут сломаны.
Установите два новых троса на место старых. Конец с синей защелкой должен устанавливаться в отверстия под самим рычагом в районе днища.
Ведем трос и вжимаем его во все фиксаторы.
Второй конец с защелкой продевается в отверстие в барабане. Зацепите трос за колодку.
Поставьте барабан на место, зафиксируйте его. Ступичная гайка должна быть затянута сильно, поэтому рекомендуется использовать специнструмент.
Установите колесо на место.
В слоне вденьте тросы в фиксаторы рядом с консолью. Убедитесь, что два тросика ходят равномерно и отсутствует перекос.
Поднимите ручник вверх и закручивайте регулировочную гайку. Через каждые 5-6 оборотов опускайте ручник проверяйте отсутствие люфта. Если он имеется, опять поднимите рычаг и продолжайте затягивать регулировочный крепеж.
Выполнив регулировку, установите на место консоль.

Процедура несложная, но вам потребуется яма или подъемник, поскольку 80% всех работ выполняются в районе днища

Также обратите внимание на короткий тросик, который соединяет два длинных троса с конструкцией самого рычага. В редких случаях может порваться именно он

Если повреждена конструкция самого рычага, то потребуется полная замена ручника Рено Логан.

Помните, что редкое использование ручника никак не продлевает ресурс троса. Наоборот, в такой ситуации повышается шанс заклинивания и последующего обрыва. Также водители не рекомендуют часто использовать ручник зимой в морозы. В этих случаях колодки просто примерзают, что опасно для тормозной системы. В конце проведите тест, поставив машину на уклон в 16 процентов и убедитесь, что колодки без проблем удерживают авто.

Подготовительные мероприятия

замена тросика Начинающие водители ВАЗ 2114 обычно не рискуют приступать к ремонту тросового узла самостоятельно, предпочитая услуги автомастерских, и, нужно сказать, напрасно. Найти привод «ручника» под днищем авто несложно, а при наличии минимальных навыков и небольшого набора инструмента вопрос решится в течение 3-4 часов. Для ремонта понадобятся:

Эстакада или смотровая яма.
Рожковый ключ на «10».
Два ключа на «13».
Пассатижи.
Пластиковые хомуты.
Большая плоская отвертка.
Смазка WD-40.

Чтобы был комфортнее работать, следует очистить днище автомобиля от грязи и смазать WD-40 все резьбовые узлы.

Устройство стояночного тормоза

На схемах изображено устройство механического стояночного тормоза механического типа.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

Принцип работы электронного ручника:

Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.
