Как сделать замену тросика сцепления на ваз-2112

Назначение тросика и его место в устройстве

В машинах ваз 2112 стоит механический привод, он устанавливается на легковых автомобилях семейства ВАЗ и не только, которые оснащены силовыми агрегатами небольшой мощности. Этот вид привода выгодно отличается от других очень простым устройством и дешевизной при его производстве. Кроме этого, механический привод прост в ремонте и обслуживании, потому что содержит в себе минимальное количество необходимых элементов, смотрите фото ниже:

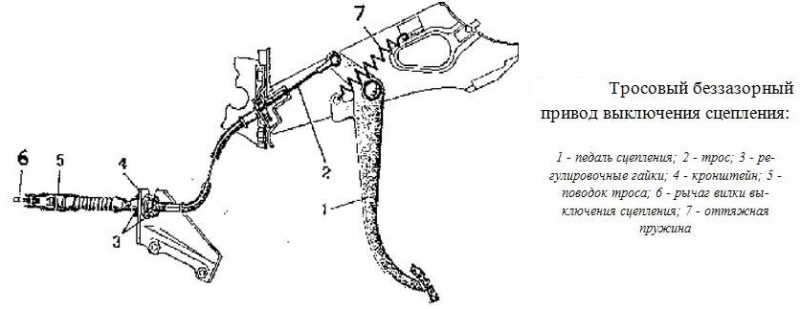

• Как видно из схемы, главный элемент механического привода представлен гибким тросиком, заключенным в оболочку
• Педаль сцепления располагается в салоне автомобиля и через гибкий трос связана с рычагом (вилкой сцепления)
• В месте соединении вилки и троса находится регулировочное устройство, которое предназначено для регулирования свободного хода педали
• Работа привода невероятно проста: водитель жмет на педаль
• Этим он приводит в движение на ваз 2112 тросик сцепления, который тянет рычажное устройство
• Это устройство (вилка) перемещает выжимной подшипник по направляющей
• Выжимной подшипник давит на лапки (лепестки) корзины
• Таким образом, происходит выключение сцепления

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

• Разрыв троса сцепления;
• Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ритмичном нажатии «на газ» и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

• Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
• Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
• Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

• Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;

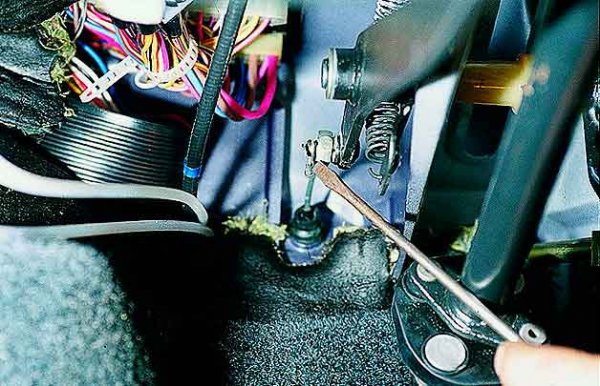

• Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
• Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

• Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
• Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
3. Конец троса сцепления продевается из салона машины в отсек двигателя;
4. Закрепляют трос на педали;
5. Выполняют зацеп троса и вилки включения сцепления;
6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

• Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
• Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
• После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.

Как поменять тросик сцепления на ВАЗ 2114 лучшая инструкция

Здравствуйте уважаемые читатели, в этой статье я расскажу вам о том, как поменять тросик сцепления на ваз 2114. Большинство российских автовладельцев привыкли самостоятельно проводить несложный ремонт собственного автомобиля, а не пользоваться услугами автосервисов и гаражных мастеров. Если вам приходилось выполнять ремонт на машине сложнее, чем замена пробитого колеса, то это дело окажется вам по плечу.

Когда приходит срок

Следует отметить, что тросик сцепления на ваз 2114 является расходным материалом, а его износ довольно частое явление на автомобилях этой серии. Конденсирующаяся влага приводит к коррозии и быстрому износу, а перетёртые стальные нити служат причиной заклинивания троса в рубашке.

Но цена качественного торса довольно демократична, а ремонт можно провести самостоятельно. Определить неисправность троса довольно просто, при нажатии на педаль она может полностью или частично не возвращаться на место. Для того чтобы педаль вернулась на место приходится нажимать на неё по нескольку раз. В этом случае сцепление не полностью включается, машина начинает буксовать, при резком нажатии на педаль газа двигатель хорошо развивает обороты, но машина практически не ускоряется. Если на вашем автомобиле проявились эти признаки, то пора задуматься о замене тросика сцепления. Обрыв тросика явление достаточно редкое, в этом случае сцепление при выжатой педали просто не выключается. Замена троса сцепления подразумевает под собой проведение ремонтных работ и последующую регулировку. Если вы проводите эту работу впервые, то предварительно лучше ознакомиться с предложенными на сайте фото и видео материалами. Не пугайтесь, в этих операциях нет ничего сложного.

Что потребуется

При проведении работ не потребуется каких-либо особых инструментов и приспособлений. Замену можно проводить даже на улице, при отсутствии атмосферных осадков, но лучше это делать в гараже или под навесом с хорошим освещением. Для выполнения работ потребуется ключ на 17, пассатижи, новый тросик сцепления, консистентная смазка (самая распространённая Литол или графитовая), линейка для проведения регулировки, трикотажные перчатки и жидкость для преобразования ржавчины «WD-40». Замену можно провести самостоятельно, но лучше пригласить помощника, так будет менять сподручнее и веселее.

Выполнение работ

Открываем капот, и первое что делаем, перед работами — снимаем минусовую клемму с аккумулятора. Это необходимо для того чтобы случайно при выполнении операций не замкнуть клеммы АКБ. Откручиваем ключами на 17 гайки крепления кожуха тросика к кронштейну крепления. Обычно гайки отворачиваются без особого усилия, но если они приржавели и не поддаются, обрабатываем их жидкостью WD-40 и немного подождём.

После того как гайки отвернулись, вытаскиваем рубашку из кронштейна и нижний конец троса из вилки нажимного подшипника. Дальше перемещаемся в салон автомобиля. Убираем коврик и отгибаем ковролин в районе педального узла. Находим место крепления тросика к педали, он надет ушком на крючок. Отсоединяем его и втулку держащую трос. Неисправный трос просто проталкиваем вперёд в сторону двигателя. Вот здесь может потребоваться помощь помощника, обычно трос закисает и для того чтобы вытащить его потребуется залить в кожух немного отработки или моторного масла. Даём маслу немного растечься и начинаем трос разрабатывать в кожухе. Для этого перемещаем его при помощи помощника взад – вперёд со стороны салона и подкапотного пространства. Вытащив повреждённый тросик, на его место устанавливаем купленный новый. Перед установкой следует проверить втулку на износ, а лучше сменить вместе с тросом. Одеваем один конец на педаль, предварительно смазав втулку, а второй заводим в вилку сцепления и крепим рубашку к кронштейну. Работа выполнена и как видим, заменить трос очень просто.

Регулировка

После проведения работ следует провести регулировку полного хода педали сцепления. В ней тоже нет ничего сложного. Заводим машину, включаем первую передачу и потихоньку отпускаем педаль сцепления. Следует заметить, в каком положении педали автомобиль начинает трогаться. Если сцепление начинает схватывать в самом конце то потребуется регулировка, которую выполняется уже знакомыми гайками крепления кожуха. Закручивая или выкручивая гайки добиваемся того чтобы ход педали составлял 12,5-1,5 сантиметров, его измеряем при помощи линейки.

Трос порвался в дороге, что делать?

Часто бывает так, что привод рвется в пути, а под рукой запасного троса нет. В таком случае допускается движение на авто и без сцепления благодаря наличию синхронизаторов в КПП.

Это позволяет переключать передачи во время движения без прерывания передачи вращения от двигателя на коробку, хоть для этого приходится прилагать усилие.

Главное при такой ситуации – начать движение с места. Для этого глушим мотор и включаем на КПП 1-ю передачу.

После этого включаем стартер, который вполне способен запустить двигатель, соединенный с трансмиссией, но начало движения будет происходить с рывками. А после того, как мотор начнет работать, эти рывки пропадут.

Переключение скоростей без сцепления в обязательном порядке должно производиться с перегазовкой. То есть, набрали скорость, отпустили педаль газа и перевели рычаг коробки в нейтральное положение.

Затем резко увеличили обороты двигателя (газонули) и включили требуемую скорость. Но делать это надо быстро.

Во время движения с неработающим сцеплением необходимо выбирать такой маршрут, чтобы было как меньше остановок, поскольку для этого придется каждый раз глушить двигатель и начинать движение на скорости. А такого «издевательства» стартер долго не выдержит.

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

1. Сцепление ведет. Причины могут быть такими:
   1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
   2. Ведомый диск имеет деформации. Тут поможет только замена;
   3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
   4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
   5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
   6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
   1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
   2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
   3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
   1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
   2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
   3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Порядок замены

Есть два общепринятых метода, позволяющих демонтировать изношенный тросик с ВАЗ рассматриваемой модели. В первом случае требуется демонтаж жабо и стеклоочистителей, во втором данный этап пропускают. Многие полагают, что если не снимать названные устройства, то работа займет меньше времени, но это спорно. Проблема в том, что эти элементы будут очень мешать, когда наступит черед монтировать исправный тросик. В конце концов руководство по эксплуатации четко указывает, что и жабо, и стеклоочистители необходимо убрать.

Порядок действий выглядит следующим образом:

• обесточьте бортовую электросистему – для этого отключите минусовый провод от аккумулятора;
• демонтируйте дворники и жабо;
• отвинтите гайки, что удерживают трос в кронштейне – делать это удобное парой ключей на 19 мм;
• освободите гибкую тягу;
• отсоедините наконечник тросика от вилки сцепления (если он порвался, то, вероятно, нижний фрагмент уже потерялся, и тогда демонтировать его не придется);
• отвинтите шурупы, фиксирующие защитный кожух ножного привода, и уберите его;
• выньте стопорную скобу, прикрепляющую наконечник троса непосредственно к педали (приподнимите ее до максимума и подцепите фиксатор плоской отверткой).

Теперь необходимо перебраться в салон – здесь требуется вывернуть болт, держащий упорную пластинку наконечника троса. Чтобы его снять, возьмите 8-миллиметровый ключ.

Обратите внимание – некоторые сайты рекомендуют перед работами в кабине демонтировать рулевую колонку, но в реальности данная операция не имеет смысла. Итак, после того как опорная пластинка освобождена, вам ничего не мешает свободно вытащить поврежденный тросик

Делается это из салона – так удобнее

Итак, после того как опорная пластинка освобождена, вам ничего не мешает свободно вытащить поврежденный тросик. Делается это из салона – так удобнее.

Установка исправного элемента начинается с протягивания гибкой тяги через отверстие в переборке, отделяющей кабину от моторного отсека. Все дальнейшие действия производятся в порядке, обратном описанному.

Меняем трос сцепления, основной алгоритм

Заменить трос сцепления ВАЗ 2110 предельно просто. Работа будет по силам даже начинающему автомобилисту-любителю, да и ошибиться достаточно сложно. Что делаем:

1. 1. Для начала при помощи двух рожковых ключей на 19 мм. отпустим гайки наконечника троса сцепления, откинув его от кронштейна;

1. 2. Отключаем трос от вилки, управляющей отключением сцепления;
2. 3. Теперь необходимо отсоединить наконечник троса от рычага педали сцепления. Это можно сделать через салон, но если вы заранее побеспокоились о демонтаже, то задача существенно упрощается. Для начала снимаете защитный чехол механизма.

1. 4. Наконечник троса откручивается гайкой, дополнительно зафиксированной стопорной скобой. Откручиваем гайку рычага педали, тем самым освобождаем трос;
2. 5. Чтобы отпустить верхний наконечник оболочки троса — отворачиваем соответствующий болт упорной пластины в салоне. Затем упорная пластина снимается вместе с тросом;
3. 6. Старый трос извлекается через салон. Поводок нового тросика при замене смазывается силиконом.

Демонтаж сцепления ВАЗ-2114

После снятия КПП открутите крепежные болты корзины ключом 8. Зафиксируйте отверткой маховик и вытащите диски. Подденьте отверткой пружины и извлеките их из выступов. Затем вместе с муфтой снимите подшипник и пружину. Замените втулку вилкой, предварительно сняв с вилки защитный чехол. Вытащите втулку и снимите вилку включения, сместив вверх нижний конец рычага.
