Аналоги
Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:
- Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
- ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
- TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.
Устройство сцепления ваз 2114
Привод сцепления сухого типа состоит из перечисленных составных частей:
- корзина с дисками;
- педаль;
- передаточный узел;
- трос в кожухе;
- крепёжные детали.
Устройство сцепления ваз 2114: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10— муфта выключения сцепления (выжимной подшипник). Основные компоненты корзины сцепления ваз четырнадцатой модели следующие:
- штампованный защитный кожух, прикрученный шестью болтами, вращается совместно с маховиком;
- чугунный, гладко шлифованный, нажимной диск;
- ведомый диск надет на шлицы первичного вала механической КПП посредством ступицы, оснащён демпферными пружинами гашения колебаний;
- плоская нажимная пружина; нормальное положение – разжатое, создаёт плотный контакт дисков, маховика;
- герметичный, переключающий, опорный подшипник.
Принцип работы сцепления
- Управление сцеплением происходит путём нажатия на педаль в салоне автомашины. Усилие на вилку выключения передаётся с помощью троса, помещённого в защитный кожух. Педали сцепления, газа надеты на единую ось, вставленную в статический кронштейн. Кожух троса с одного конца встроен наконечником через резиновый буфер в отверстие педального крепления. Другая сторона, регулировочная, находится в пазе опоры, приваренной к корпусу переключающего агрегата в моторном отсеке. Последовательность взаимодействия механизмов следующая.
- Рычаг переключения передач установлен в нейтральное положение. После запуска авто начинает вращаться коленчатый вал. Дисковая поверхность с высоким коэффициентом трения плотно прижата к фрикционной поверхности маховика, передаёт крутящий момент на первичный вал коробки переключения передач. При необходимости начать движение, нога посылает левую педаль вниз. Трос натягивается, воздействует на вилку выключения сцепления. Рычаг упирается в опорный подшипник. Происходит деформация гибких лепестков центральной, диафрагменной, нажимной пружины. Пластина изгибается внутрь корзины, наружным контуром прекращает давление на нажимной диск. Сцепление отключается.
- Уменьшается сила, сжимающая ведомый диск, маховик. Появляется зазор. Первичный вал коробки передач утрачивает сообщение с маховиком двигателя, уменьшает обороты вращения. Правая рука производит переключение передачи. Нога плавно отпускает педаль. Пружина педали сжимается, освобождает трос. Рычаг теряет силу воздействия на подшипник. Упругие лепестки выпрямляются в исходное положение, возвращая максимальное трение дисков.
- Скользящее постепенное соединение нажимного и ведомого дисков позволяет размеренно передать крутящий момент мотора на шестерни коробки, кардан, угловые шарниры, колёса. Машина поехала. Рывки исключаются. Мягкий старт позволяет продлить срок службы механизмов трансмиссии.
Как правильно поставить диск сцепления ваз 2109
Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания.
Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).
Когда необходимо менять узел
Механизм нуждается в обслуживании в следующих ситуациях:
- Сцепление «ведет». Мощность мотора падает.
- Наблюдается пробуксовка узла или происходит неполное включение.
- При переключениях передач слышны щелчки.
- Происходит самостоятельное выключение сцепления.
- Замечается вибрация при нажатии педали сцепления.
Нюансы проведения работ
Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.
При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.
Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.
Перед началом работ
Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима. В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.
Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.
Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:
- Демонтируйте колеса и уберите подальше от машины.
- Демонтируйте рулевые наконечники, освободите стойки.
- Отвинтите болты крепления шаровой опоры.
- Снимите защиту двигателя посредством троса.
- Следующим шагом необходимо слить масло с коробки.
- Ослабьте гайку кулисы, снимите ее.
- На двух подушках выкрутите гайки.
- Под двигатель подведите домкрат или соорудите иную опору.
- Отключите датчик заднего хода.
- От стартера отключите провода, вывинтите гайки и демонтируйте его.
- На защите маховика и вилке выкрутите гайки.
- На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
- Выкрутите болты фиксации к блоку коробки передач.
- На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.
Замена сцепления
После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины. В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.
Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать
На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска
В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы
Поэтому при необходимости их также следует заменить.
После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.
Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.
Как самостоятельно поменять и отрегулировать трос?
Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.
Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.
Читать также: Какой бак заполнится первым ответ 90 американцев
Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.
Необходимые инструменты
Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:
- сам трос;
- смазка Литол;
- набор гаечных рожковых ключей;
- линейка;
- пассатижи.
Как правильно заменить?
Чтобы отремонтировать трос, нужен помощник:
- Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
- От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
- Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
- После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
- После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.
Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.
Как выполнить регулировку свободного хода?
После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.
Схема натяжки положения:
- Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
- Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
- Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.
Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.
Проверка работы
Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.
Как проконтролировать, все ли действия были выполнены верно:
- Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
- Активируется рычаг ручного тормоза.
- Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
- Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.
Пошаговая инструкция
Для начала найдите место, где вы будете производить замену. Также вам может понадобится помощь. Без нее, конечно же, тоже можно обойтись, но лишняя пара рук не помешает.

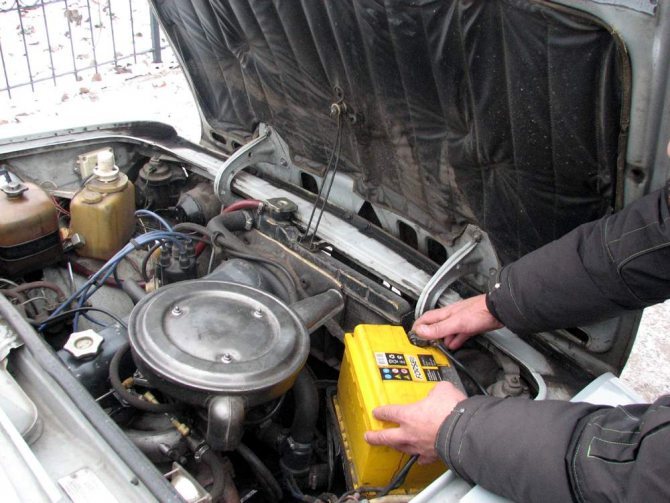

- Сделав это, открываем капот и отключаем клеммы АКБ.
- Далее, находим тросик сцепления: нам нужно его отключить. Чтобы сделать это, при помощи гаечных ключей на «17» отсоединяем гайки крепежа нижнего конца тросика к месту крепления. После этого элемент можно вытащить из кронштейна и вывести его из вилки сцепления.

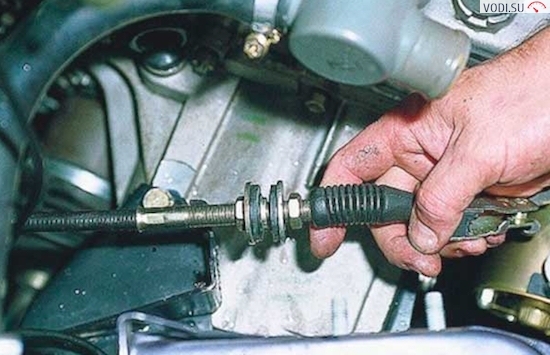

Откручиваем гайки крепления элемента под капотом
- Остальные действия нужно будет выполняться в салоне. Для начала уберите коврик со стороны водительского сидения и уберите ковролин в районе педалей.
- Сделав это, вы увидите, где тросик сцепления крепится к педали. Вам нужно отсоединить его. Он одевается ушком одного конца на крючок.
Ушко одного конца элемента
- Когда от тросика отсоединены все элементы, его нужно вытащить. Для этого протолкните его от себя в сторону подкапотного пространства. В том случае, если трос толкается очень тяжело, то он, по всей видимости, закис и его нужно разработать, залив немного моторной жидкости в оболочку. Теперь его нужно просто разработать, перемещая вперед и назад. Здесь вам может пригодиться помощь друга — когда вы разрабатываете тросик изнутри, он должен тянуть его на себя со стороны подкапотного пространства.
- Когда старый тросик извлечен, на его место можно ставить новый. Перед установкой нужно с педали снять втулку, на которой держится трос. Ее следует внимательно осмотреть. Если вы считаете, что втулка уже практически отработала свой срок службы, то ее лучше заменить, а крепление на педали и на тросике лучше смазать.
Установка элемента на место крепления в подкапотном пространстве ВАЗ 2114
На этом непосредственно процесс замены троса завершен, но работу нельзя считать оконченной, поскольку теперь сцепление следует отрегулировать и подтянуть. Автомобиль должен стоять на ровной поверхности. Сядьте за руль и запустите двигатель.
После этого включите передачу и попробуйте начать движение, одновременно отпуская сцепление. Это нужно делать плавно: вам необходимо определить положение педали в тот момент, когда транспортное средство начинает движение.
- Если вы поняли, что ваш ВАЗ 2114 начинает двигаться только под конец хода педали, то вам нужно будет его отрегулировать. Для этого опять откройте капот и найдите две гайки на «17», которые держат кронштейн троса. Труда найти эти гайки не составит, поскольку вы их откручивали уже ранее. При их помощи регулируется полный ход педали. В том случае, если вы пытаетесь уменьшить полный ход педали, нужно немного открутить винт, который находится внутри кронштейна. Соответственно, наружный винт необходимо будет немного затянуть.
Регулировка внутренней и внешней гайки тросика после его установки при помощи гаечных ключей на «17»
- Если же полный ход педали необходимо увеличить, то внутренний винт кронштейна нужно затянуть, а наружный — ослабить. Во время откручивания гайки вы могли заметить, что резьба ее покрылась ржавчиной. Тогда возьмите «WD-40» и перед закручиванием смажьте ее. Если же «WD-40» у вас под рукой не оказалось, то резьбу можно смазать моторной либо тормозной жидкостью.
- В конце концов, когда трос сцепления уже отрегулирован, нужно проверить его работу. В том случае, если все сделано правильно, ход педали сцепления должен быть от 125 до 135 мм. Здесь вам и пригодится линейка. 125 — 135 мм — это то расстояние, которое должно быть от педали до пола вашего ВАЗ 2114.
Если после всех этих проведенных действий ваше транспортное средство продолжает буксовать, то ему уже, по всей видимости, необходима полная замена сцепления, а не только тросика. На этом работу по замене этого элемента можно считать законченной. Если у вас возникли какие-либо вопросы, то ознакомьтесь, пожалуйста, с предоставленным видео.

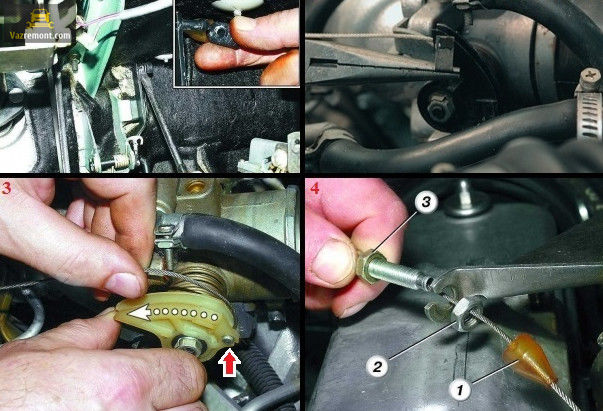

Как происходит замена тросика газа ВАЗ 2114
Для того, чтобы начать процесс по замене троса, его сначала нужно найти. Если автолюбитель не знает о том, как снять тросик газа на ВАЗ 2114, то ему следует действовать в точности по инструкции, которая расположена ниже по тексту.
Обычно тросик находится между сектором заслонки и педалью газа. Найти сектор не составит труда, ведь если приглядеться, то можно заметить, что кончик троса закрепляется именно на нём. Тросик проходит в районе подкапотного пространства автомобиля и переднего щитка.

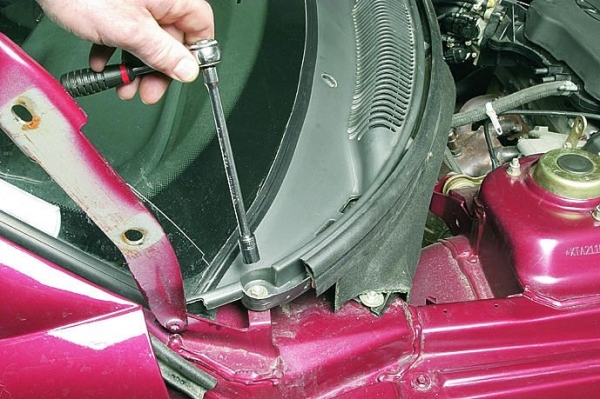

Дополнительная информация. Под передним щитком подразумевается металлический щиток, разделяющий у машины кузов и мотор. Обнаружить тросик может оказаться затруднительно, поэтому для того, чтобы его найти, следует быть максимально внимательным во время поисков.
Когда тросик нуждается в замене
- одна из самых распространённых причин замены троса заключается в том, что со временем он изнашивается. Когда это происходит, он начинает заедать. Это достаточно опасно, ведь в подобной ситуации машина может некорректно реагировать на нажатие педали газа. Если водитель столкнётся с подобной проблемой, то ему необходимо сразу же заняться её решением, иначе он может попасть в аварию.
- также тросик следует заменить как можно скорее в случае, если он не поддаётся регулировке. В подобном случае заслонку будет практически невозможно открыть.
Если трос уже изношен, то это можно будет определить по косвенным факторам. В частности, трос начинается цепляться за оболочку. Также он начинается махриться. Неправильная реакция на педаль газа — самое серьёзное последствие неисправного троса. В подобном случае из-за нажатия на педаль сцепления автомобиль начинает громко шуметь, однако не разгоняется. Бывает и так, что после того, как водитель убирает ногу с педали газа, автомобиль всё равно продолжает набирать обороты.
Все перечисленные неисправности представляют серьёзную угрозу как самом водителю, так и другим участникам дорожного движения, поэтому требуется как можно скорее заменить неисправный элемент, который является причиной всех указанных неисправностей.
Совет. Данный элемент не относится к дорогостоящим, поэтому производить замену троса нужно как можно быстрее, иначе автолюбитель рискует попасть в аварию.
Сцепление ВАЗ 2115
- крестовая отвертка или головка №8;
- комплект рожковых ключей на 13 и 17;
- WD 40 или аналогичное средство;
- линейка/строительная рулетка/другой измерительный прибор.
Замена
комплект исправных деталей сцепления ВАЗ 2114; наборы накидных и торцовых ключей; оправка; домкрат.
Переходим к замене.
Снимаем передние колеса.
Отсоединяем массовый провод, тросы привода и спидометра от коробки передач. Тросы отсоединять вовсе не обязательно, но это стоит сделать для удобства.
Также отсоединяем привод переключения передач и опору со стороны коробки передач.
Руками отворачиваем нижний кохуж, защищающий маховик. Осматриваем состояние маховика. Если замечаем на его поверхности существенные трещины и другие дефекты, значит, он неисправен. Снимаем (руками).
Используя накидной ключ на 7, откручиваем болты, на которых крепятся шаровые опоры. Как правило, их всего 3 штуки.
Если производим полную, а не выборочную замену — отсоединяем приводные валы от коробки передач, сливаем масло. После чего можно аккуратно снимать коробку передач.
Накидным ключом на 8 откручиваем болты, крепящие нажимной диск к маховику.
Снимаем нажимной и ведомый диски. Нажимной диск также называют корзиной. На данном этапе необходимо убедиться в том, что она исправна. В противном случае потребуется замена. Рабочая поверхность не должна иметь трещин и крупных зазоров.
Поддеваем концы возвращающей пружины, фиксирующей выжимной подшипник.
Снимаем муфту, подшипник и возвращающую пружину. Осматриваем каждую из деталей, для того, чтобы понять, какие из них стоит заменить. Крутим подшипник в руке. Слышите хруст или шум — подшипник не годен, готовим новый для замены.
Снимаем выключающую вилку. Обрабатываем детали керосином, если что-то из деталей исправно и не нуждается в замене — производим не полную, а выборочную замену.
Возвращаем (или закрепляем новый) выжимной подшипник, муфту и возвращающую пружину.
Для центрирования коленчатого вала, вставляем в его отверстие оправку. После чего устанавливаем на оправку ведомый диск.
Прикручиваем болтами (накидным ключом на 8) нажимной диск (корзину) в маховик.
Регулировка
Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.
Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.
Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.
Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить.
Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.
После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.
По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы
По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке
Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.
В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.
Регулировка сцепления на ваз 2114
Регулировка педали сцепления ваз 2114
Находим гайку, которая находится снизу педали сцепления, и отпускаем ее. После чего нижнюю гайку затягиваем от максимума Следом, затягиваем крепежный элемент под педалью сцепления. Подтягиваем от максимума к вилке резиновую шайбу. Чтобы увеличить ход педали, затяните крепеж на наконечнике. Что бы уменьшить ход отпустите этот крепеж.
Когда процесс регулировки окончен нужно: три раза прокачать муфту, замеряя длину хода. Совершаем эту процедуру до достижения необходимых параметров.
Регулировка тросика сцепления на ваз 2114
Нужно открыть капот машины, снять контакты и извлечем аккумулятор. Для дальнейшего проведения работ по регулировки тросика нам понадобится набор рожковых гаечных ключей и отверток:
- Поднимаем крышку капота машины, на КПП находим крепление тросика. Он располагается на регулировочном узле, выглядит как две гайки на 17. Тросик сцепления имеет отметку красного цвета.
- Потом отпускаем контргайку, затем другой гайкой, опуская или затягивая тросик до нужного размера.
- Педаль будет, двигаться вверх от пола, если гайку навинчивать в сторону кабины, и опускаться, если крутить в другую сторону.
- После, того как педали заняла необходимое положение, контргайкой зажимаем гайку регулировки как можно плотнее.
Когда проводятся работы по регулировки натяжения тросика сцепления, необходимо проверить его целостность, не повреждена ли его оболочка, нет ли на ней повреждений, заусениц и прочих повреждений, свободно ли передвигается он в оболочке. Если какие-то повреждения будут обнаружены, то такой тросик необходимо заменить, Поврежденный тросик будет сильней изнашиваться, и надежность регулировки будет под сомнением.
Замена тросика сцепления
Когда выясняется, что тросик неисправен, его приходится менять, это так же не должно вызвать осложнений и может быть проведено даже в условиях гаража.
Удаляем под педалью пластиковые накладки на полу машины, для обеспечения легкого доступа к креплению тросика. После чего отсоединяем наконечник тросика от включающей вилки сцепления. Демпфер оболочки достаём из крепления, который находится в картере коробки передач. Другой наконечник тросика отделяем от педали сцепления и вынимаем освобождённый его. Берем целый предварительно проверенный тросик и устанавливаем его в обратном порядке.
Проверка регулировки тросика сцепления
После завершения работы по регулированию натяжения тросика сцепления, необходимо произвести проверку правильности и качества выполненных работ. Замеряем ход педали, на заглушенном моторе, выжимаем муфту сцепления три четыре раза, и повторно уточняем замеры. Если замеры совпали, то процедура регулировки выполнена правильно. Если замеры не совпадают, значит, плохо затянута контргайка, и процесс натяжки тросика надо повторять. Известна не писаная заповедь водителей, сцепление должно срабатывать на середине хода муфты сцепления.
Что бы убедится окончательно, что процедура проведена качественно, проводим следующий тест. Установите автомобиль на площадку без наклонов, что бы избежать самопроизвольного скатывания, выжмите ручной тормоз и заглушите мотор. Заведите машину, и начинайте двигаться, если в момент, когда педаль сцепления отпущена, двигатель заглох, система отрегулирована правильно. А если двигатель продолжает работать с включенной скоростью, при отпущенной педали сцепления. То сцепление пробуксовывает, а значит необходимо проводить повторную регулировку.
До начала начать провидения диагностику внимательно ознакомитесь с руководством по эксплуатации автомобиля ваз 2114, и технической документации. Это даст вам возможность эффективно и быстро провести диагностику и регулировку сцепление на ваз 2114.
Как видно из вышеизложенного, процедура проведения диагностики и регулировки сцепления доступна, даже для людей, которые не обладают навыками в данной области.
Как поменять: последовательность действий
- Автомобиль устанавливается на смотровую яму. Под задние колёса ставятся противооткатные башмаки. Передние колёса поддомкрачиваются и снимаются.
- Открывается капот, с аккумуляторной батареи снимаются обе клеммы.
- С помощью рожковых ключей снимается воздушный фильтр и датчик рядом с ним.
- Открывается доступ к тросу сцепления. Этот трос отсоединяется рожковым ключом на 10.Тросик сцепления, который необходимо отсоединить
- Теперь снимается стартер и откручиваются болты на верхней части картера сцепления (их 4 штуки).
- Откручивается привод переключения передач и опора, находящаяся справа от коробки передач. После этого рожковым ключом на 10 откручивается защитный кожух маховика.
- С помощью накидного ключа откручиваются крепёжные болты шаровых опор. Далее от коробки передач отсоединяются приводные валы и сливается масло.Откручиваются крепёжные болты шаровых опор
- Снятие коробки начинается с откручивания болтов, удерживающих коробку на цилиндрах. Болты отворачиваются с помощью торцовой головки на 8. Под коробку подводится деревянный брус, привязанный к верёвке, на котором она и вывешивается рядом с двигателем. Далее с помощью того же ключа на 8 откручиваются болты, с помощью которых к маховику крепится нажимной диск.Нажимной диск откручивается ключом на 8
- Нажимной и ведомый диски сцепления снимаются.Диски сцепления готовы к снятию
- Отвёрткой поддевается выжимная пружина, удерживающая выжимной подшипник, после чего подшипник извлекается.Первичный вал КПП очищается от грязи
- Открывается доступ к первичному валу коробки передач. Он тщательно очищается от остатков смазки и загрязнений. Выжимной подшипник и пружина устанавливаются на место (в случае необходимости заменяются новыми), затем вал центрируется с помощью оправки. Только после этого на него устанавливаются ведомый и нажимной диски сцепления. Затем производится обратная сборка всех узлов автомобиля.
Замена
Есть два способа поменять трос сцепы:
- Снимая жабо;
- Без снятия жабо.
Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.
Процедура замены
Снимая жабо
- Поднимите автомобиль с помощью домкрата.
- Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
- На тяге педальки располагается колечко и стопорное кольцо.
- Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
- Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
- Снимите жабо и стеклоочиститель, затем поднимите капот.
- В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
- Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
- Вставьте резинку в отверстие, через которое шел трос.
- Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
- Установите новый тросик, закрутите фиксирующую скобу под капотом.
Снимаем жабо
Без снятия жабо
Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.
- Открутите крепления тросика сцепления с помощью ключа на 19.
- Извлеките наконечник троса из вилки.
- Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.
- Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
- Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
- Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
- Извлекать тросик лучше всего через салон.
- В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
- Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
- Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
- Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
- Выполните обратную процедуру сборки узла.
- Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
- Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
- Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.
После замены троса его регулировка является обязательным мероприятием. Без нее сцепление может не работать должным образом.
Замена тросика газа
Ещё, когда новый будешь ставить, там надо резиновую заглушку засунуть в моторный щит, так вот лучше резинку чем нибудь смазать, а то не войдёт. Не забудь отрегулировать натяжение тросика, он должен немного провисать и при полностью нажатой педали газа дроссельная заслонка должна быть полностью открыта. Регулируется двумя гайками около карбюратора. Вроде все тонкости перечислили…
Цитата
08 Ноя. 2010 22:09
Вот как выглядит привод акселератора на картинке
По сути вся сложность сводиться к тому, чтобы стащить коньчик старого троса и надеть вместо него новый, не разобрав при этом чего нибудь лишнего. Сложность ещё усугубляется труднодоступностью места. Принцип крепления виден на рисунке. В моторном отсеке всё просто до безобразия, снял старый, также проложил новый. Регулируем привод дроссельной заслонки. Всё.
Цитата
08 Ноя. 2010 22:48
Спасибо, я уже сделал Я когда новый тросик купил, как и писали, сразу всё понятно стало. Только сначала посмотрел не фиксируется ли он какой скобой, а потом просто отвёрткой подлез и сковырнул. Сломалась как раз пласмасска, которая надевается на штырёк педали. Новый просто рукой сильно нажал и он встал на место. В моторный отсек правда полностью заглушку вставить не удалось (хоть и мазал маслом). Там ещё тормозные трубки мешаются, нажать как следует не получается. Может ещё снизу попробую, когда на яму заеду. Сейчас просто конусом входит в щиток передка.
Привод педали акселератора
Если педаль просто «заедает», смажьте и «расходите» ее. После каждой мойки двигателя обязательно смажьте шток педали и привод. Регулировку управления подачей топлива и установку регулирования давления для моделей с автоматической коробкой передач проводите на СТО.
