Замена задних тормозных колодок форд фокус 2

Какие задние тормозные колодки выбрать для Форд Фокус 2

Если у вас задние барабанные тормоза, вам подойдут следующие колодки:

• TRW GS 8736 (США) цена комплекта от 2000 руб
• Ferodo FSB 687 (США) цена комплекта от 1400 руб
• Bosch 0 986 487 696 (Германия) цена комплекта от 1800 руб
• Ford 1 347 420 (оригинал) цена комплекта от 5000 руб
• LYNXauto BS3004 (Япония) цена комплекта от 1000 руб
• Fenox BP53047 (Беларусь) цена комплекта от 900 руб

Выше представлены самые популярные варианты задних колодок, как видно цена оригинала отличается на порядок от аналогов. Зачастую качество аналогов не хуже, например хорошо зарекомендовали себя колодки TRW, Bosch и Ferodo.

Если задние тормоза дисковые, вам подойдут следующие колодки

• Ford 1360254 оригинал цена комплекта от 2500 руб
• ABS 37216 (Голландия) цена от 1500 руб
• Nippon ADB01599 (Япония) цена от 1300 руб
• Barum BA2238 (Чехия) цена от 1800 руб
• Ferodo FDB 1931 цена от 1500 руб
• TRW GDB 1621 цена от 1800 руб
• Textar 24137 01 цена от 1500 руб

Стоимость оригинального комплекта задних колодок по сравнению с аналогами не велика, можно взять и оригинал.

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

Какие ставить колодки?

В случае с барабанными тормозами применяются колодки одного размера. Диаметр и ширина составляют 228,6х42 мм.

Доступные варианты для покупки:

1. Ford — 1385735 (комфорт) или 1689600 (эконом).
2. Pilengo — BSP 8690.
3. NiBK — FN 51 001.
4. Ferodo — FSB 687.
5. ATE 030137-04672.
6. TRW GS 8736.

При наличии финансовой возможности можно купить Hankook Frixa S1, отличающиеся спортивным «характером», но повышенной шумностью.

Порядок замены

Перед началом работ запаситесь все необходимым. Кроме основного инструмента, потребуется смазка для тормозов и очиститель тормозной системы.

Как только предварительные шаги сделаны, можно переходить к следующим этапам:

Ослабьте ручной тормоз. Для этого в салоне разберите накладку ручника. Там можно увидеть гайку (их две): стопорная и регулирующая натяжение.
Выкрутите гайки и демонтируйте колесо (смотрите на фото ниже). Уберите со шпильки «сухарик». Вставьте пару болтов в отверстие и постепенно вкручивайте их в барабан до момента демонтажа. После снятия устройства изучите сам механизм, а далее переходите к следующему этапу. Демонтируйте верхнюю пружину, подковырнув ее отверткой. Снимите зажимы с «солдатиков», проверните их вверх и достаньте. Демонтируйте регулятор зазоров и запомните, насколько он раздвинут

При его осмотре обратите внимание на состояние. Если он поврежден, то потребует замены

Уберите нижнюю пружину. Демонтируйте стояночный тормоз, оттяните пружину и снимите трос с колодки.

После завершения разборки переходите к чистке системы. На этом этапе осмотрите и почистите регулятор зазоров, убедитесь в плавном вращении наконечника. Проверьте состояние рабочего цилиндра на предмет течи.

Далее изучите состояние барабана на факт износа и измерьте его диаметр. Оптимально, чтобы он не был больше 23,02 см

Обратите внимание на наличие бортика. Если таковой имеется, его лучше сточить

На завершающем этапе почистите пыльник, а после смажьте шесть направляющих.

После завершения работы переходите к установке.

Для этого сделайте следующее:

1. Наденьте трос ручного тормоза (смотрите фото ниже).
2. Поставьте колодки в пазы, расположенные в нижней части.
3. Натяните пружинку снизу. На этом этапе установите регулятор зазора таким образом, чтобы барабан натянулся на колодки с небольшой «тягой».
4. Установите регулятор зазоров. Здесь большой плюс, если вы запомнили расстояние. Если нет, придется устанавливать его ориентировочно.
5. Наденьте фиксаторы на «солдатики», и проверьте качество фиксации колодок (они должны быть надежно закреплены).
6. Натяните верхнюю пружинку, к примеру, с помощью отвертки.
7. Наденьте барабан, который должен крутиться с небольшим усилием и без существенного трения колодок.
8. Заведите авто и прокачайте тормозную систему. Для этого жмите на педаль 15-20 раз.
9. Аналогичным образом сделайте замену с другой стороны.
10. Натяните ручной тормоз гайкой и наслаждайтесь новой тормозной системой.

Важно! При надевании колодок на цилиндр действуйте равномерно, чтобы случайно не выдавить поршни. В ином случае из системы может вылиться «тормозуха»

После этого проверьте работу задних колодок. Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр.

Для изменения расстояния на регуляторе разбирать всю конструкцию нет необходимости. Про это дальше.

Как заменить тормозные колодки барабанного механизма

Итак, во время движения вы заметили, что автомобиль стал хуже тормозить или во время торможения доносится посторонний звук, а осмотр колодок показал, что требуется их замена. Для обладателей автомобиля с барабанным механизмом тормозов процедура будет выглядеть следующим образом:

• Ослабление троса стояночного тормоза (снимаем защитный кожух в салоне с ручника и выкручиваем гайку);
• Снятие барабана (по обратной стороне барабана легко постукиваем молотком, как только он «пойдет» свободно его можно поддеть отверткой и снять со шпилек);
• Снятие креплений колодок, нижней пружины и троса ручного тормоза (в этом вам поможет все та же отвертка);
• Демонтаж старых колодок;
• С помощью регулировочной распорки выставляется расстояние до барабана для новых колодок;
• Установка новых колодок;
• Стягивание новых колодок пружиной и фиксация их крепежом;
• Регулировка ручника.

Вся процедура должна занять у вас не более одного часа.

Порядок действий

Замена тормозных дисков является довольно простым процессом, который, если не возникнут непредвиденные обстоятельства, можно провести довольно быстро:

• установить автомобиль на площадку;
• вывернуть руль;
• подставить упоры под колеса;
• сорвать гайки, фиксирующие колесо, с места;
• поднять домкратом;
• скрутить гайки, удерживающие колесо до конца;
• снять колесо;
• ослабить болты, которыми суппорт крепится к поворотному кулаку;
• открутить крышку бачка с тормозной жидкостью;
• развести тормозные колодки, чтоб не зажимали диск;
• выкрутить болты суппорта и снять последний (не оставлять висеть на шлангах!);
• смазать новую
• деталь термостойкой смазкой, чтобы он не прикипел к ступице;
• установить новую запчасть и прижать ее гайками;
• установить суппорт с колодками;
• снять гайки, которыми поджимался диск;
• поставить колесо и затянуть гайками.

Как видно, процедура очень проста и не требует специальных навыков и умений. Процесс замены задних дисков практически идентичен аналогичному для передних. При самостоятельной замене, приложив немного усилий, можно сэкономить на сервисе.

Когда должна осуществляться замена задних колодок на Форд Фокус 2

Автовладельцы, постоянно эксплуатирующие свои транспортные средства, должны знать, что не существует точного определения по времени либо пройденному километражу, когда же должна осуществляться замена задних колодок Форд Фокус 2.

Ориентировочно в справочной литературе для автомобилей даются среднестатистические данные, выраженные в километрах. Они используются для приблизительного отсчета времени и контроля износа фрикционного слоя.

Периодичность замен по дисковым тормозам, используемым на передних и задних осях машин: 10 – 20 тысяч км, по барабанным тормозам, используемым преимущественно на задних колесах: 100 – 150 тысяч км.

Наиболее действенным методом проверки на необходимость обновления колодок тормозов служит непосредственный и тщательный их осмотр. При этом осуществляется демонтаж колодок, измерение микрометром либо штангенциркулем остаточной толщины накладок. Все данные виды работ входят в регламент периодического технического обслуживания автомобиля.

Владельцы автомобилей не всегда соблюдают эти правила. Иногда просто от лени, либо от чрезмерной занятости другими делами. Не у всех имеются в наличии необходимые инструменты, возможность демонтировать колеса и колодки со своих штатных мест.

Необходимо помнить, что тормозная система – одна из главных по осуществлению безопасности водителя и пассажиров, поэтому за ней необходим неусыпный контроль и уход.

Косвенные признаки износа:

• Снижение объема тормозной жидкости в бачке. Фрикционный слой стерся, объем уменьшился, жидкость для торможения перетекла в освободившуюся полость.
• При воздействии на тормозную педаль раздаются скрип, писк, скрежет. Внутри фрикционного слоя производителем устанавливаются специальные контрольные пластины.
• Износ накладок приводит к тому, что они трутся по плоскости тормозного диска. Это производит резкие посторонние звуки, призванные раздражать окружающих и принимать меры к устранению дискомфорта.
• Тормозная педаль стала перемещаться с увеличенным свободным ходом. Этот показатель тоже указывает на стертость фрикционного слоя.
• Резкое торможение уводит машину в сторону – подтверждение неравномерного износа фрикционного слоя накладок. Производя ремонт, заменив колодки, выявляется причина неисправности, принимаются действенные меры по ее устранению.
• Автомобили отечественного и зарубежного производства имеют в своей конструкции сигнализаторы износа фрикционного слоя тормозных колодок. Превышение допустимых пределов износа позволяет тонкому контакту датчика прикоснуться к тормозному диску и замкнуть бортовую цепь. Водитель видит, как на приборной панели загорается контрольная лампа, сигнализирующая о необходимости замены изношенных колодок.

Для всех категорий автовладельцев главным принципом всегда есть и будет регулярный контроль толщины фрикционного слоя тормозных колодок.

Лучше всего совмещать их замену с периодическим обслуживанием в автосервисе. Достигшие предельных значений колодки менять одновременно с выявлением других текущих неисправностей.

Устройство для вдавливания поршня

Перед тем как установить новые задние тормозные колодки Ford Focus 2 необходимо утопить тормозной цилиндр. Делать это лучше при помощи специального приспособления. Он фиксируется на суппорте и во время вращения вдавливает поршень внутрь суппорта. Для этого на самом поршне предусмотрены два специальных углубления, в которые вставляется стержень устройства.

Если такого устройства под рукой нет, то не стоит откладывать задние колодки ford focus 2 до более подходящего случая, можно сделать такое приспособление самостоятельно. Наиболее простой вариант – использовать круглогубцы. Они имеют практически такой же диаметр, как и отверстия на поршне, что значительно упростит работу. Но, если и их нет в наличии, можно смастерить аналогичное устройство из болта и нескольких шайб крупного диаметра.

Во время торможения колодки тормозные задние Форд Фокус стачиваются и стружка оседает на суппорте и тормозном диске, поэтому перед установкой тщательно очищается посадочное место.

Колодка с пружиной устанавливается только с внутренней стороны суппорта.

Когда установлены новые тормозные колодки суппорт устанавливается на место.

Направляющие перед установкой лучше всего обработать графитовой смазкой. Обязательно устанавливаются на место заглушки.

Когда скоба установлена на место, можно дополнительно обработать узел специальным средством – «антискрипом».

Окончательный этап работ – установка колеса на место.

Перед началом движения нужно несколько раз нажать на педаль тормоза, чтобы цилиндр и колодки стали на свое место.

Так же не стоит первое время ехать с большой скоростью, поскольку детали должны притереться для наиболее плотного прилегания к диску.

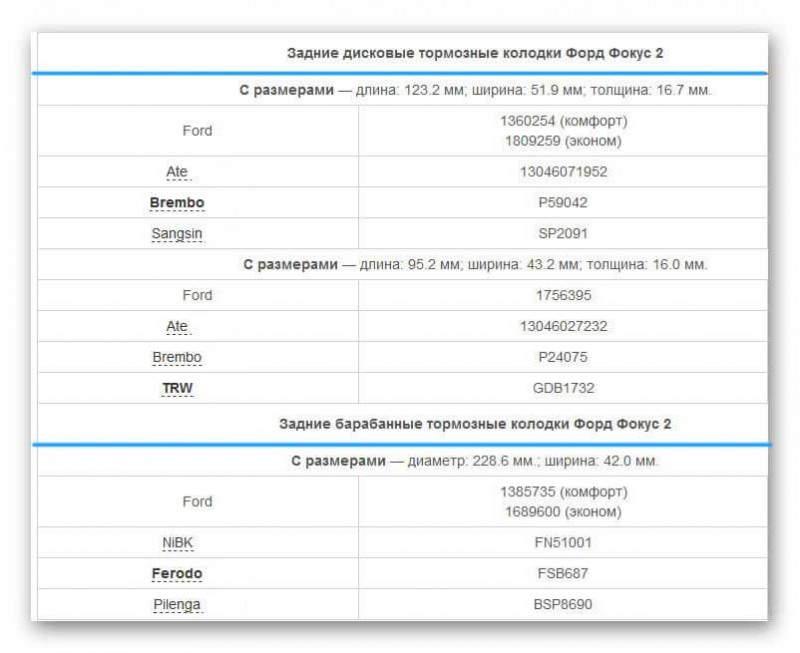

Артикул и расценки на наилучшие аналоги фирменных задних тормозных колодок для Focus 2

Фирменные тормозные колодки Фокус 2 обладают высокой ценой. Поэтому многие автовладельцы считают, что лучше использовать хорошие аналоги оригиналов от сторонних производителей. Рекомендованные варианты расходников приведены в таблицах ниже.

Таблица — Альтернативы для 1809259 и 1360254

Производитель колодок	Артикул	Примерная цена, рубль
Zimmermann	241371681	1200-1300
TRW	GDB2086	1350-1500
Road House	284270	1080-1200
ABS	37477	780-1000
Remsa	84270	1000-1150

Таблица — Рекомендуемые аналоги 1756395

Производитель колодок	Артикул	Примерная цена, рубль
Delphi	LP1969	900-1000
Parts-Mall	PK2015	750-900
ABE	C2G017ABE	920-1050
Meyle	0252453715	960-1100
Textar	2453703	1490-1680

Таблица — Хорошие аналоги 1385735 и 1689600

Производитель колодок	Артикул	Примерная цена, рубль
Delphi	LS1983	1500-1600
Ferodo	FSB687	1700-1900
Bosch	0986487810	1350-1500
Meyle	7145330009	1250-1400
ABE	C0G054ABE	950-1100

Типы конструкций

На сегодняшний день различают два типа элементов:

Первый тип диска состоит из двух пластин. Последние могут иметь перфорации и насечки. В отличие от вентилируемых, второй тип представляет собой сплошную конструкцию. В некоторых случаях он тоже снабжается насечками.

Сама перфорация может быть как сквозной, так и просто углубленной. В первом случае отверстие эффективно отводит тепло и продукты выгорания (фрикционный материал колодок). Однако есть у такой конструкции существенный недостаток – низкая прочность. При интенсивной эксплуатации диск попросту трескается.

Что касается второго типа с углубленной перфорацией, она более надежная, так как отверстие просверлено не насквозь, а лишь частично. По эффективности подобные изделия практически не уступают своим аналогам. За такие тормозные диски «Форд Фокус» 2 скажет сам спасибо, даря полный комфорт от вождения.

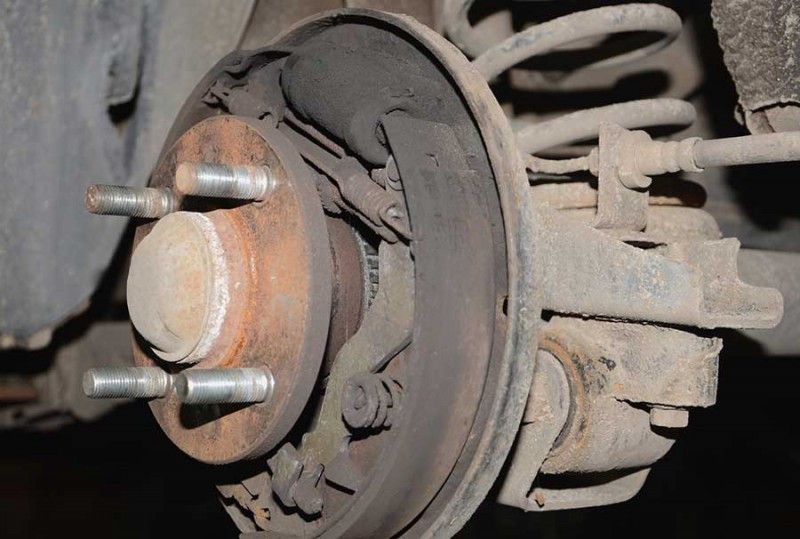

Замена тормозных колодок с барабанным механизмом

Замена задних колодок на втором Фокусе с барабанным механизмом не займёт много времени. Для работы понадобится стандартный набор инструментов, круглогубцы, несколько мощных отвёрток. А также пригодятся для демонтажа закисшего или подклинивающего барабана два болта с резьбой на 8 (в некоторых вариантах на 6) для принудительного отрыва барабана от ступицы. Не помешает и проникающая аэрозольная смазка, WD-40, к примеру. Приступим к работе.

1. Из салона ослабляем передний трос ручника. Для этого снимаем декоративную крышку на тоннеле, поднимаем её кверху по рычагу. Видим контргайку и гайку на наконечнике троса. Срываем и откручиваем контргайку, ослабляем максимально гайку регулировки натяжения троса накидным ключом на 13 или головкой с воротком.

   Ослабляем ручник.

2. Срываем гайки крепления заднего колеса, вывешиваем машину на домкрате, устанавливаем подставку для безопасности. Снимаем колесо.
3. Пробуем снять барабан. Если он не поддаётся, обрабатываем места сопряжения барабана со ступицей проникающей смазкой, находим в барабане два диаметрально противоположных отверстия, очищаем их и тоже обрабатываем WD-40.

4. Вкручиваем два заготовленных болта в эти отверстия, постепенно и попеременно, вкручиваем их в корпус барабана. Болты упрутся в ступицу и столкнут барабан с посадочного места.

   «Фирменный» съёмник в виде болтов.

5. Удаляем прижимные пластины по центру колодок, отвёрткой или круглогубцами распрягаем пружины.

   Осматриваем на предмет подтёков.

6. Отсоединяем трос ручного тормоза, снимаем обе колодки, запомнив как стоит регулировочная распорная планка. Планку сразу максимально укорачиваем с помощью гайки, поскольку колодки ставятся новые.

7. Утапливаем поршни рабочего цилиндра максимально в корпус цилиндра. Для этого используем либо струбцину, либо раздвижные клещи. Это нужно сделать обязательно, поскольку в противном случае колодки будут притираться очень долго и быстро износятся.

   Колодки сняли.

8. Устанавливаем новые колодки в обратном порядке, после установки несколько раз сильно нажимаем на тормоз, проверяем работу тормозов и ручника.

   Новые колодки на своём месте.

9. Проводим регулировку натяжения троса ручника и собираем кожух тоннеля.

Видео о замене колодок с барабанным механизмом на Форд Фокус 2

Это интересно: Форд фокус 2 замена задних сайлентблоков: раскрываем все нюансы

Пошаговая инструкция по замене задних колодок

Если на автомобиле установлены тормоза дискового типа, то замена происходит следующим образом:

1. Сначала мы с помощью плоскогубцев отсоединяем трос стояночного тормоза. Проделав такую операцию, мы облегчим себе дальнейший процесс замены.

2. Срываем 5 колесных гайки и ставим машину на домкрат.

срываем гайки на колесе

3. Поднимаем автомобиль с помощью домкрата, откручиваем 5 гайки иснимаем задние колесо.

откручиваем 5 гаек

4. При помощи отвертки снимаем пружину.

5. Откручиваем 2 болта крепления суппорта. Ключом на «13 » мы откручиваем болт, а ключом на «15» удерживаем гайку у основания суппорта.

6. Используя молоток и отвертку снимаем суппорт.

7. После того как мы сняли суппорт, приступаем к очистке тормозного диска и самого суппорта.

8. После этого вдавливаем при помощи струбцины поршень в цилиндр. Устанавливаем струбцину, левой рукой вращаем винт для вдавливания, в правой руке у нас находятся пассатижи, которыми мы должны крутить поршень по часовой стрелке.

9. Новые колодки устанавливаем на место, ставим суппорт на диск и закрепляем его болтами, не забудьте очистить от грязи все крепежные детали, также было бы хорошо смазать их нигролом или графитовой смазкой.

10. Надеваем на место трос ручника.

11. Устанавливаем колесо, закручиваем колесные гайки.

12. Убираем домкрат из-под машины и окончательно протягиваем колесные гайки.

Замена передних колодок

Вывесив нужную сторону на домкрате и затем опустив порог на подставку, снимите колесо. Очистите наружные поверхности суппорта щеткой и приступайте к разборке.

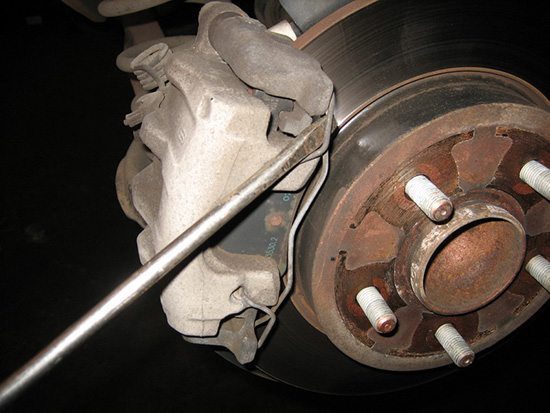

• Уприте мощную отвертку между тормозным суппортом и диском так, чтобы максимально вдавить поршень суппорта вглубь.
• Извлеките проволочную пружину, прижимающую внешнюю колодку.
• Выньте заглушки с обратной стороны суппорта и шестигранником 7 мм попробуйте стронуть с места скрытые под ними направляющие. Будьте осторожны – сорвать шестигранник легко, и это повлечет за собой снятие суппорта вместе со скобой и высверливание направляющих. Так что, если резьба «не идет» — доставайте баллон со смазкой.
• Снимите суппорт со скобы, выньте колодки и додавите поршень.
• Установите новые колодки, не забыв о направлении вращения диска (указано стрелкой на колодке).
• Установите суппорт на место, очистите направляющие и нанесите на них свежую смазку.
• Заверните направляющие, установите прижимную пружину.
• Несколькими нажатиями педали тормоза выведите поршень в рабочее положение.

Видео замены:

Как отличить подделку?

Часто нам предлагают купить товар по весьма заманчивой цене. Иногда это действительно скидка от магазина, но чаще всего – банальный обман покупателя. Под брендовым названием вы купите откровенный «китай». Приобретая новые диски тормозные («Форд Фокус» 2 в том числе), нужно внимательно отнестись к выбору.

Визуально можно отличить способ обработки диска. Если это перфорированный вариант, его рабочая поверхность должна быть покрыта маленькими канавками. При производстве такие элементы выливают в крупную форму, а затем точат на станке. Подделка же отлита целиком из формы, без последующей обработки. При таком способе производства существенно снижается надежность элемента. Риск возникновения трещин и других деформаций возрастает в разы.

Следующий фактор – это толщина. Если сравнить данный показатель у оригинала и подделки, то у последней он гораздо меньше. Недобросовестные производители часто экономят на материалах. Их не останавливает даже то, что такой диск опасно эксплуатировать. Главная цель – получить максимальную прибыль при минимальных вложениях, продавая откровенный хлам по доступной цене.

Обратите внимание на переборки внутри диска. На качественных элементах они плавно вливаются в стенки

Такая конструкция делает диск стойким к износу и температурным перепадам. На подделке эти переборки вливаются без плавного перехода. Ну и последний фактор – это вес. Да, существуют облегченные диски. Считается, что чем легче этот элемент, тем лучше. Но если взять старый диск и сравнить его вес с новым, он не должен быть легче изношенного. Это откровенная подделка. Неоригинальные диски на 20-30 процентов легче оригинальных (о чем говорит и толщина). Покупать их, даже по заманчивой цене, крайне опасно.

Снятие передних тормозных колодок

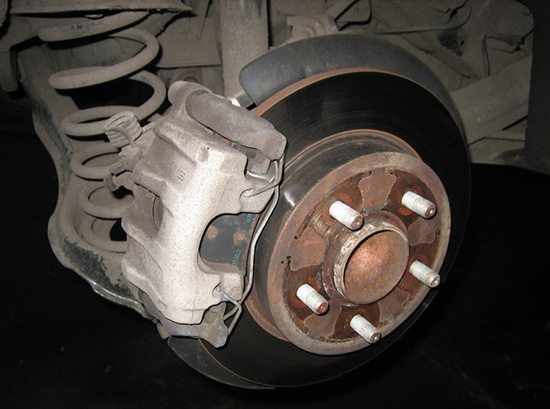

Поддомкрачиваем автомобиль и снимаем колесо. Перед нами изношенный тормозной диск и тормозные колодки не первой свежести.

Отвёрткой поддеваем пластиковую заглушку, которая закрывает направляющие суппорта. То же самое делаем с нижней заглушкой. Тут стоит отметить, что если диск снимать не требуется, а просто необходимо поменять колодки, то достаточно снять заглушку и открутить нижнюю направляющую суппорта. Но так как у сна замена диска снимаем обе заглушки.

Небольшой монтировкой утапливаем тормозной поршень максимально в суппорт. Лучше цеплять за колодку, её всё равно выкидывать, а поршень ещё послужит.

Берём шестигранник 7 мм и откручиваем направляющую суппорта которая находится под заглушкой, которую мы сняли ранее.

Далее, необходимо снять пружину. Её нужно поддеть отвёрткой и вытащить пассатижами. Она снимается достаточно легко.

После этого подвижную часть суппорта вместе с колодками можно легко снять и надёжно закрепить проволокой. Чтобы освободить тормозной диск необходимо открутить неподвижную часть суппорта. Она прикручена двумя болтами. Открутить её можно головкой на 15 мм.

Какие задние колодки устанавливаются на Форд Фокус 2

На все автомобили Ford Focus 2 на передних колесах установлены только дисковые тормоза. Что касается задней оси, здесь могли устанавливаться дисковые или барабанные системы. Все зависит от даты выпуска, мотора и типа кузова машины.

Рассмотрим основные варианты.

Ford Focus 2, выпускаемый с 2005 по 2008 года (до рестайлинг)

На седане / универсале установлены сзади и спереди дисковые тормоза. Исключением являются авто с 1.6-литровым бензиновым мотором на 115 «лошадок».

На хетчбэках, как правило, устанавливались дисковые тормоза, кроме 2-литровых дизельных моторов и АКПП. На них на задней оси устанавливались барабанные механизмы.

В кабриолетах Форд Фокус 2 ставились тормоза только дискового типа.

Ford Focus 2, выпускаемый с 2008 до 2011 года (после рестайлинга)

Седан с 1.4 и 1.6-литровыми моторами комплектовался задними барабанными, а дизели на 1.6 и 2.0 л только дисковыми системами.

На 1.8-литровом «дизеле» сзади стоят «барабаны».

В хэтчбэках почти во всех случаях на задней оси стоят «барабаны», кроме авто с бензиновыми 2-литровыми и дизельными 1.6-литровымим моторами. На них устанавливались только дисковые системы.

Универсалы с 1.4, 1.6 и 1.8-литровыми моторами комплектовались задними «барабанами», но на 1.6-литровом и 2.0-литровом «бензине» с коробкой-автомат установлены дисковые устройства.

В «дизелях» моторы на 1.6 и 2.0 л комплектовались дисковыми, а 1.8-литровые — барабанными системами.

При выборе задних колодок для тормозов необходимо учитывать, что они бывают двух видов:

1. Комфорт. Отличаются большей мягкостью и меньшим влиянием на диск.
2. Эконом. Сильнее шумят и изнашиваются после меньшего пробега.

Указанные отличия выливаются в стоимости, поэтому второй вариант стоит дешевле. При этом на заводе устанавливаются колодки типа «комфорт».
