Замена задних колодок рено дастер 4х4

Характерные признаки выхода из строя тормозов

Главные признаки, говорящие о поломке тормозов кроссовера:

• значительное увеличение степени хода тормозной педали в педальном узле, с периодическими провалами, излишней упругостью;
• потеря курсовой устойчивости и уход в сторону паркетника при торможении;
• резкое увеличение дистанции тормозного пути;
• мгновенное срабатывание тормозных дисков и барабанов, блокировка колес скачками;
• биение колес при выполнении торможения;
• посторонние шумы (свист, визг) тормозов.

Основные работы

Технический центр «Гвардейский» выполняет как регламентированные, так и текущие работы, связанные с диагностикой и ремонтом тормозной системы. В обязательном порядке каждые 15 тысяч километров пробега проверяются:

• тормозная жидкость и ее уровень в системе, наличие подтеков в местах соединения;
• гидравлический привод тормозной системы, тормозные шланги и трубки, их степень износа и состояние;
• тормозные диски Рено Дастер и колодки тормозные Рено на колесах спереди.

Отметим, что замена тормозной жидкости регламентирована французским автопроизводителем через 90 тысяч километров пробега или три года эксплуатации, в зависимости от того, какое событие наступит первым. Проверка, очистка, а при необходимости и замена колодок задних колес осуществляется через каждые 15 тысяч километров пробега.

Причина выхода стоек из строя

Рено Дастер является внедорожником класса SUV. Поэтому условия его эксплуатации подразумевают повышенную нагрузку на подвеску, и в скором времени потребуется замена заднего амортизатора Рено Дастер. Существует несколько основных причин, приводящих к поломке:

• Повреждение клапана удерживания. Появляется из-за увеличенной выработки краев тарелки. Такой проблемой чаще всего страдают любители бездорожья.
• Деформация верхнего штока и крепежа на поворотном кулаке.
• Коррозия. Сопровождается стуком и скрипом при движении.
• Заводской брак.
• Последствия наезда на яму или выбоину, в результате чего может потечь стойка.
• ДТП

Какие передние колодки устанавливаются на Renault Duster

Сразу отметим, что передние колодки у Дастеров с двигателями 2,0 и 1,6 литра разные. То есть тормозные колодки от двухлитрового дастера на 1,6 литровый не подойдут. Поэтому перед тем как приступить к замене колодок сначала необходимо выяснить, какие именно колодки у вас стоят.

Передние колодки для Дастера с мотором 2,0 литра и 1,5 dci

• Renault 440603905R цена комплекта от 3000 руб оригинал
• Sangsin Brake SP1390 цена комплекта от 1600 руб Корея хорошее качество для спокойной езды самое то
• Sangsin Brake HP1390 hardron цена комплекта от 3000 руб Корея Отличная замена оригиналу
• Hankook Frixa FPS05 цена комплекта от 1400 руб хорошее качество
• LYNXauto BD6317 цена за комплект от 1600 руб хорошее качество

Передние колодки для Дастера с мотором 1,6 литра

• Renault 410608481R цена комплекта от 1300 руб оригинал
• Bosch 0986424795 цена комплекта от 1700 руб хорошее качество
• Fenox BP43018 цена комплекта от 600 руб Беларусь
• Sangsin BrakeGP1564 цена комплекта от 2000 руб хорошее качество

Тормозные диски устанавливаемые на Рено Дастер с двигателями 1,5dci; 1,6 и 2,0 литра

Теперь давайте разберемся с тормозными дисками. На Дастере с мотором 1,6 литра устанавливаются тормозные диски диаметром 269мм. Каталожный номер оригинальных дисков 402066300R.

Цена оригинала Renault 402066300R от 5000 руб

Замена оригиналу Bosch 0986479779 цена от 3000 руб

На Дастерах с мотором 1,5dci и 2,0 литра устанавливаются тормозные диски диаетром 280 мм

Цена оригинала Renault 402064151R от 5500 руб

Замена оригиналу Bosch 0986479777 цена от 2500 руб, а так же другие аналоги

Возможные трудности

При обслуживании передних тормозных механизмов необходимо проверить состояние резиновых чехлов, закрывающих палец. Суппорт должен легко двигаться относительно направляющей, что обеспечивает отход колодок от диска при снятии усилия с педали тормоза.

Если на резиновых трубках обнаруживаются трещины или следы подтекания жидкости, то необходимо установить новые детали и прокачать контуры. При обслуживании механизмов диаметром 280 мм запрещается подвешивать суппорт на шланге подачи жидкости.

На тормозных дисках в процессе работы образуется выработка. Если остаточная толщина деталей составляет менее 19,8 мм, то требуется замена элементов с обеих сторон автомобиля. При эксплуатации поврежденных дисков ускоряется износ колодок.

Замена колодок

При подготовке к замене передних колодок машину нужно разместить на ровной площадке, открыть капот и проверить уровень тормозной жидкости. Если она находится близко к верхней отметке, стоит при помощи шприца или резиновой груши удалить ее часть, так как при вдавливании поршней в суппорта уровень жидкости поднимется.

Далее для удобства выверните колесо по направлению к себе, вывесьте эту сторону автомобиля на домкрате и снимите колесо.

Отметьте положение защитной втулки тормозного шланга (1) и извлеките ее из кронштейна стойки амортизатора. После этого при помощи мощной плоской отвертки вдавите поршень суппорта внутрь его тела. Если тормозной диск не имеет ощутимого износа (нет выступающего буртика по краю), эту операцию можно пропустить. Далее, удерживая рожковым ключом направляющую (3), ослабьте болт ее крепления (2) и извлеките его (автомобили с двигателем 1,6 л).

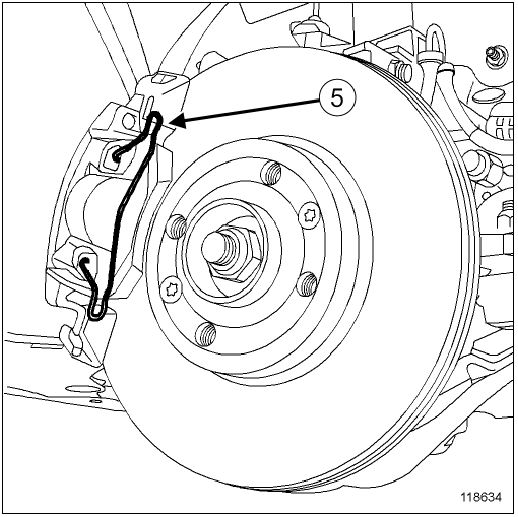

После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.

Автомобили с 280-миллиметровыми тормозными дисками имеют другую конструкцию суппорта. Для его демонтажа нужно удалить пружину (5), снять резиновые пыльники (6), после чего вывернуть направляющие при помощи шестигранного ключа на 7. Извлеченные направляющие нужно очистить и перед повторной установкой смазать специальной медной либо литиевой смазкой.

Удалив изношенные колодки, очистите суппорт и тормозной диск от грязи. Заводская технология обслуживания предполагает использование специального аэрозольного очистителя. Вы можете воспользоваться любым доступным в продаже аэрозольным очистителем тормозов. После очистки проверьте состояние всех пыльников и при обнаружении трещин или разрывов не откладывайте их замену. Установка новых тормозных колодок производится в порядке, обратном снятию. Перед этим необходимо максимально вдавить поршень в тело суппорта специальным приспособлением или подручными средствами (например, вложив в суппорт доску, надавить монтировкой)

Важно соблюдать направление тормозных колодок, если оно указано соответствующей стрелкой на их теле — она должна быть направлена по направлению вращения диска

После сборки тормозного механизма установите колесо на место и повторите все операции на другой стороне автомобиля

ВНИМАНИЕ! Перетяжка колесных болтов — самая распространенная ошибка, приводящая к постепенному повреждению резьб в ступицах. Компания Renault устанавливает норму затяжки в 120 Н*м

Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение. Далее доведите уровень тормозной жидкости в бачке до отметки «максимум».

Правильно выбрать стойку.

Оригинальная стойка амортизатора имеет артикул 543028126R. При выборе новой детали лучше всего приобретать оригинальные аксессуары. Они рассчитаны на эксплуатации с определенной моделью авто, поэтому будут показывать оптимальные характеристики жесткости, что необходимо для комфортного передвижения.

При выборе аналогов необходимо учитывать, прошли эти детали сертификацию или нет. Это позволит быть уверенным в том, что при установке не возникнет никаких трудностей, а деталь прослужит максимально долго.

Одним из распространенных вариантов среди аналогов является продукция Bilstein. Модели этой марки недорогие и имеют увеличенный шток, что позволяет дополнительно увеличить клиренс на 2,5-3 сантиметра.

Помимо этого, существуют другие модели от известных производителей.

Цена за оригинальные детали довольно высока. Но такие аналоги, как Каяба обойдутся еще дороже. Поэтому большинство владельцев Рено Дастер склоняются в пользу оригинальной продукции.

Выбираем задние колодки для Дастера, какие лучше

Выбор колодок Duster 2х4, артикулы и цены на 2018 год:

• 77 01 210 109, Renault оригинал, производитель рекумендует именно их, хотя не факт, что они лучше любых других представленных ниже, цена за комплект порядка $90;
• REMSA, артикул 415200, недорогие и неплохие колодки, цена 11 долларов;
• Asam 30299, Румыния, имеют одну из самых привлекательных цен, не рекомендуется к приобретению по причине конструктивных различий, требуют доработки;
• Bosch 0986487784 всем известная германская фирма, неплохая альтернатива оригиналу, если не подделка, тщательно проверяем аутентичность, вероятность подделки очень высока, цена $32.
• Ferodo FSB4031, США, хорошо зарекомендовавший производитель колодок и тормозных систем, можно нарваться на подделку, проверяем качество печати, код на коробке и качество исполнения колодки, цена $73.
• Fenox BP53009, Беларусь, имеет низкую цену, не требует доработок, однако качество оставляет желать лучшего, используем тогда, когда нет вообще ничего под руками, цена 28 долларов.

Схема привода колодок Дастер

Выбор колодок Duster 4×4, артикулы, цены:

• 44 06 074 93R оригинал Renault, около 80 долларов;
• 0986487774 Bosch, цена $38;
• BP53002 Fenox, $22.

Для замены нам потребуются плоскогубцы, две плоских отвертки, ключ TORX 40.

Снятие тормозного барабана на Рено Дастер 4х4

Естественно заменять колодки нужно только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль. Для того чтобы снять барабан, колодки нужно свести вместе. Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

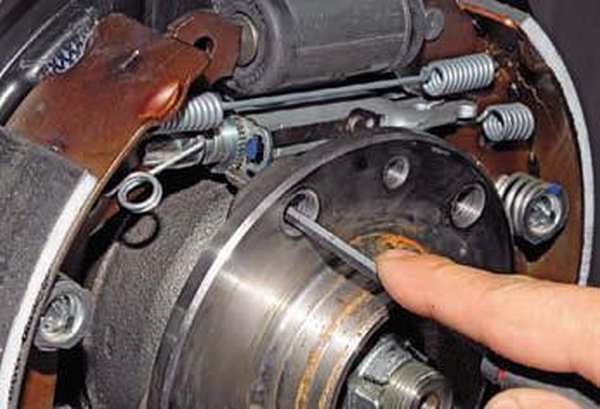

Для наглядности операция показана со снятым барабаном Рено Дастер.

Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

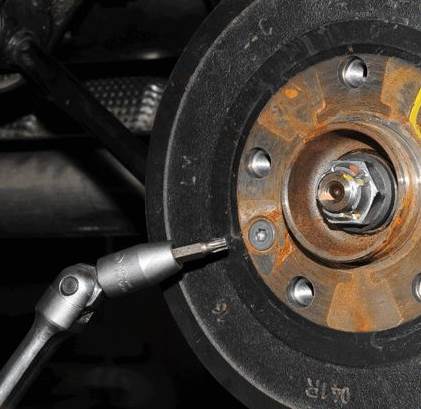

Затем ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице. Снимаем тормозной барабан.

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

• новый расходный материал;
• отвертка, имеющая широкий плоский наконечник;
• шестигранный ключ на 6 мм;
• пассатижи;
• домкрат для поднятия автомобиля;
• подставки опорные;
• монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом. Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов. Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать. Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки. Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Конструкционные особенности – общая схема

Тормоза на Renault Duster гидравлического типа, с двумя контурами, разделенными диагонально (один контур отвечает за колеса левое спереди и правое сзади, второй за правое переднее и левое заднее). Контуры работают одновременно, поломка одного контура не критична и ведет к частичной потере эффективности торможения, но без критического отказа тормозной системы во время движения. В этом случае немедленно надо обращаться в наш технический центр.

Основные элементы тормозной системы, которые проверяются при визуальной диагностике:

• тормозные механизмы всех четырех колес;
• педальный узел с педалью подвесного типа;
• усилитель вакуумного типа, снижает усилие на педаль, находится под капотом, неразборный, при поломке нашими автослесарями выполняется замена узла;
• главный тормозной цилиндр с бачком гидравлического привода сверху для долива и регулирования уровня жидкости при помощи датчика;
• тормозные трубочки и шланги;
• блок ABS (АБС – антиблокировочной системы) с датчиками скорости вращения колес спереди (находится в ступичном узле) и сзади (у полноприводных модификаций в ступичном узле, у переднеприводных на щитке тормозного механизма).

Принцип работы основан на том, что при плавном нажатии на педаль тормоза начинает работать поршень цилиндра, в результате формируется давление в тормозной системе, передавая усилие на тормозные механизмы колес спереди и сзади.

Прайс-лист на запчасти от 10.01.2019

Это интересно: Какое масло заливать в ГУР Форд Фокус 2 — артикулы

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

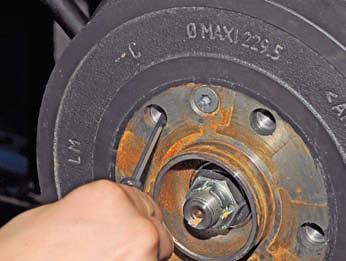

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

• чашка пружины;
• опорная стойка;
• передняя и задняя колодки;
• прижимная пружина;
• верхняя и нижняя стяжные пружины;
• распорная планка;
• колесный цилиндр;
• пружина регулятора;
• рычаг привода и трос стояночного тормоза;
• тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

• Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
• С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
• Удаляется чаша с пружиной.
• Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

1. Отвести заднюю колодку от щита.
2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.
3. Снять данный элемент и пружину троса.
4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Замена передних колодок

Алгоритм достаточно прост. Но требует специального «инструмента» — Г-образного шестигранника. Включает в себя процесс следующие основные этапы:

• автомобиль устанавливается на домкрат, снимается колесо;

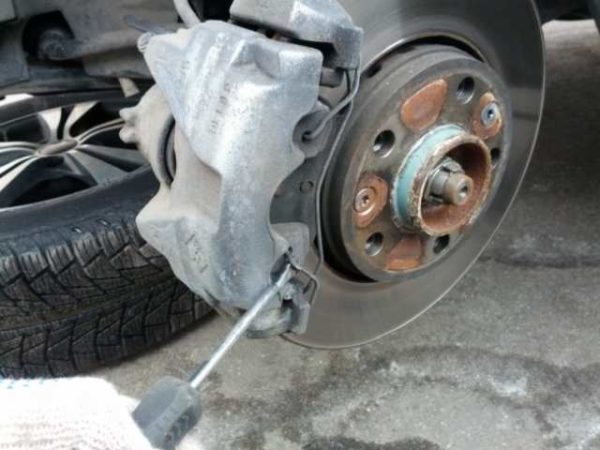

• при помощи шлицевой отвертки необходимо отжать колодку от диска – таким образом поршень задвигается внутрь;

снимаются пластиковые колпачки – они закрывают колодцы для крепления суппорта;

• через колодец суппорт при помощи шестигранника на 7 откручивается;
• снимается скоба, которая фиксирует положение суппорта;

далее суппорт тянется от диска, внешняя колодка остается на диске – внутренняя отсоединяется.

Колодки аккуратно вытаскиваются, вставляются новые. После чего сборка производится в обратной последовательности.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

1. Установить автомобиль на ровную площадку и заглушить двигатель.
2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
4. Отвернуть болты и снять колесо со ступицы.
5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
10. Демонтировать по аналогии нижнюю пружину.
11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
13. Вытащить стержень с противоположной стороны барабанного механизма.
14. Снять по аналогичной методике фиксатор передней накладки.
15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Рено Дастер замена передних тормозных колодок

Чтобы самостоятельно осуществить всю процедуру понадобятся как минимум: пассатижи, ключ-шестигранник под номером «7», шлицевая прямая отвертка, а также новый комплект замены. Весь процесс не то что бы сложный, но весьма трудоемкий и ответственный, так что не стоит заниматься этим, на ночь глядя.

Вот из каких этапов состоит замена у Renault Duster:

• Снятие колеса.
• Снятие пластиковых колпаков.
• Выкручивание крепежных болтов.

Снятие пружины фиксирующего механизма.

• Вытягивание узла из диска.
• Очистка места установки.
• Установка внешней колодки на диск.

Закладывание другой в тормозной узел.

Закрепление суппорта на диске.

Выполнение сборки (в обратной последовательности).

За эти десять этапов осуществляется смена лишь на одном колесе. Кстати, описанный метод актуален не только при снятии и замены передних тормозных колодок, но и в случае, если пора менять задние колодки. Каждый этап имеет свои нюансы, которые лучше осветить.

Особенности для переднеприводного автомобиля

Чтобы поменять накладки на машинах с 1,6-литровым бензиновым мотором, необходимо установить авто на домкрат, снять колесо и подставить под порог предохранительную опору. Затем открывается бачок с жидкостью.

Затем требуется открутить болт ключом на 13 мм, удерживая палец от прокручивания вторым ключом. После снятия тормозного шланга из кронштейна суппорт поднимается вверх. Колодки остаются в неподвижной части узла, детали удерживаются на прижимных пружинах.

Перед установкой новых элементов необходимо осмотреть эластичные детали. При обнаружении механических повреждений или следов коррозионного разрушения пружины подлежат замене.

После установки накладок (левая и правая детали взаимозаменяемые) суппорт ставится на место, затем прикручивается палец. Перед монтажом колеса необходимо проверить положение шланга, который должен находиться в металлическом кронштейне. Перед началом эксплуатации автомобиля следует проверить уровень жидкости в расходном бачке на главном тормозном цилиндре.

Важно: необходимо сверить уровень жидкости в резервуаре

В Renault Duster после установки узла на место необходимо восстановить количество жидкости в баке. Кроме того, необходимо проверить герметичность всех частей, которые соединяются. Закрываем крепежные болты тормозного узла защитными заглушками.

Перед выездом необходимо произвести прокачку системы, нажав несколько раз на педаль. Это позволит вернуть поршень на свое место.

Вначале эффективность торможения будет несколько низкая из-за того, что фрикционная поверхность новых колодок пока не полностью притерта к поверхности тормозного диска. Через небольшой промежуток времени система восстановиться полностью.

Renault Duster Manual

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Работу проводим на ровной площадке.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Для того чтобы снять барабан, колодки нужно свести. Для этого…

…шлицевой отверткой через резьбовое отверстие в ступице (барабане – на автомобиле 4×2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

Замена колодок на переднеприводном Дастере

В модификации с трансмиссией 4х2 сзади используется торсионная балка с измененными барабанными механизмами. Снимаем колеса и сводим колодки жалом отвертки, затем требуется демонтировать металлический защитный колпачок, расположенный на ступице. Под заглушкой находится центральная гайка, которая отворачивается с помощью головки размером 36 мм. Кожух с запрессованным подшипником качения стягивается с колодок. Дальнейшие действия идентичны процедуре обслуживания задних тормозов на Рено Дастер с полным приводом.

При обратной сборке рекомендуется установить новую центральную гайку, которая затягивается динамометрическим ключом с моментом 175 Н*м. Элемент автоматически фиксируется на резьбовой оси, устанавливать шплинты или деформировать кромку не требуется. Если новой гайки нет, то работоспособность самофиксации восстанавливается деформированием имеющейся фаски молотком. Деталь укладывается на тиски с разведенными на 12-15 мм губками с упором на грань, а затем фаска сминается в 3 точках.

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

• чашка пружины;
• опорная стойка;
• передняя и задняя колодки;
• прижимная пружина;
• верхняя и нижняя стяжные пружины;
• распорная планка;
• колесный цилиндр;
• пружина регулятора;
• рычаг привода и трос стояночного тормоза;
• тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

• Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
• С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.

• Удаляется чаша с пружиной.

• Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

1. Отвести заднюю колодку от щита.

2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.

3. Снять данный элемент и пружину троса.

4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков

Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места
