Артикулы
В отличие от колодок, с заменой тормозных дисков может возникнуть путаница – есть вариант на 259 мм и на 238 мм. Не нужно обращать на это внимания! Все авто с «маленькими» дисками:
- В России не выпускались;
- Имеют комплектацию «без ГУР с ДВС 1,4 л» (только!);
- Диски d=238 трудно найти даже у дилеров Рено.
Более того – колодки от «больших» дисков (259 мм) идеально подходят к «маленьким»! Это правда.

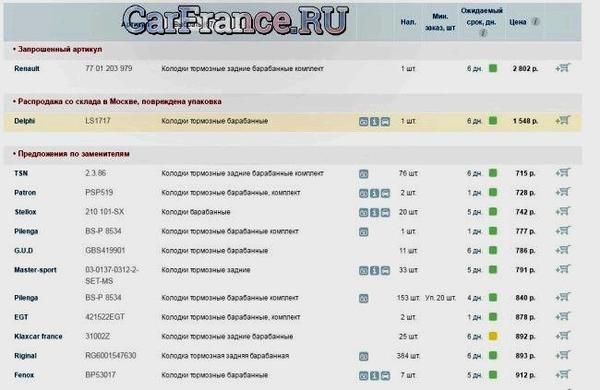

Итак, ищем аналог для запчастей 7711130071 (или 78). Они подходят для седанов Логан первой и второй генерации:
- FRIXA FPE-100
- TRW GDB400 или GDB1465
- FERODO FDB 845
- STARLINE BD S025
- LPR 05P349
- A.B.S. 36881
- KAMOKA JQ1011690 или 1011690
- MAXGEAR 19-0459
- POLCAR S700006
- ICER 180993-700
- MINTEX MDB1628 или MDB2192
- JURID 571526J
- VALEO 301002
- BREMBO P 68 008 или P 68 038
- DELPHI LP885 или LP838
- ATE 13.0460-2834.2
- PEUGEOT 1611460280 или 1011690
- CITROEN 1611460280 или 2146303
- FORD 1736940

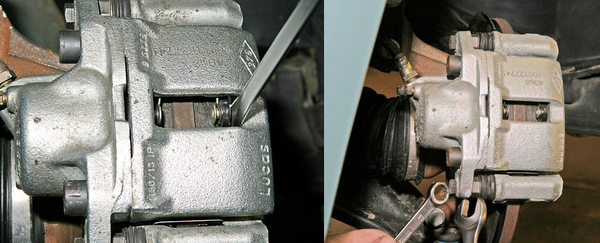

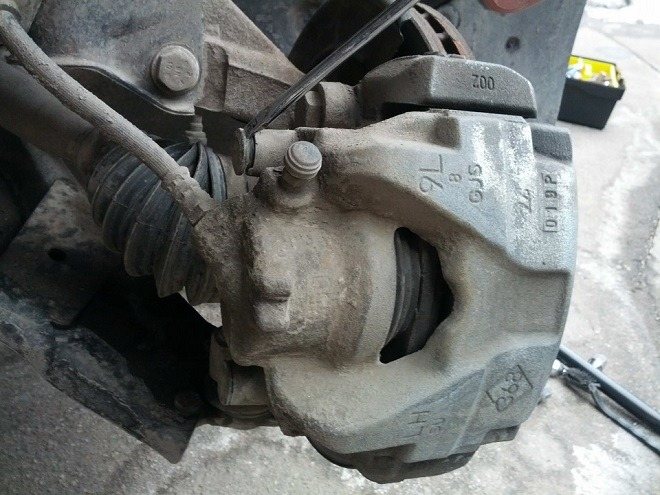

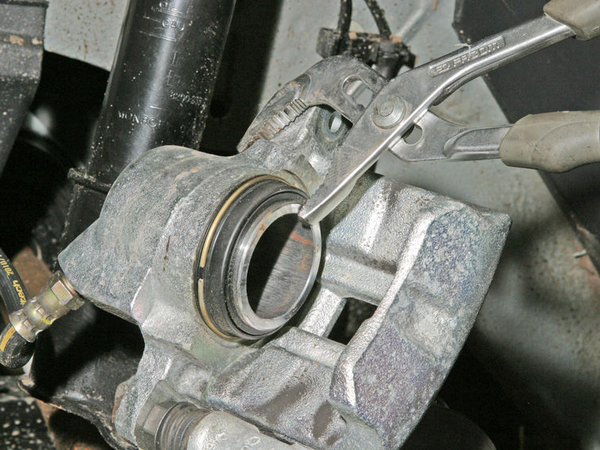

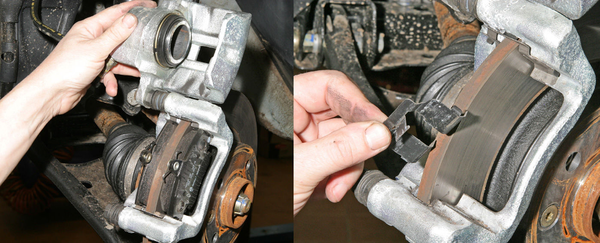

Замена передних колодок Рено Логан производится «четвёркой». Их не продают по одной! Поэтому здесь указаны номера комплектов.
Пыльники
Отдельно купить пыльник пальца нельзя. Предлагают ремкомплекты: два направляющих пальца, два пыльника, два метрических винта, смазка.
Артикул одного набора может выглядеть так:
- QUARTZ QZ-120-7961
- BRECKNER BK42100
- FRENKIT 810001
Как заменить задние колодки на Логане: инструкция
Перед
заменой задних тормозных колодок Рено Логан стоит провести подготовительные
работы. Автомобиль отгоняется на ровную площадку, рычаг стояночного тормоза
отпускается, передние колеса фиксируются противооткатами. Ослабьте шпильки на
колесах и уберите защитный колпачок.
Далее
автомобиль поддомкрачивается, и можно приступать к разборке системы.
Инструкция
по замене включает в себя 9 основных пунктов:
- После ослабления
гаек проведите демонтаж колеса, тормозного барабана. С барабана убирается
грязь, сама деталь проверяется на наличие дефектов (трещин, сколов),
деформаций. - Снимите регулятор
чашки, включая прилегающую пружину, поддев деталь плоской отверткой и
используя плоскогубцы. - Снимите опорную
стойку. - Демонтируйте
соединяющую пружину. Сделать это можно, применив все те же плоскогубцы. - Снимите штифт и
стягивающую пружину, которая расположена снизу. - Уберите тросик
стояночного тормоза. - Произведите
тщательный осмотр всей системы. Это поможет избежать непредвиденных
сюрпризов после сборки.
- Установите новые
тормозные колодки, произведите сборку в обратном порядке. Следует помнить,
что комплекты для правого и левого колес имеют визуальные различия, что
нужно учитывать при покупке и установке. Если детали установить наоборот,
это может привести к нарушению работы системы со всеми вытекающими
последствиями. - Повторите
манипуляции для другого колеса. Гайка на ступице меняется на новую и
затягивается моментом 175 Нм. Чтобы правильно рассчитать усилие,
воспользуйтесь динамометрическим ключом.
Изучить
процесс замены можно по видео в интернете.
Осмотр тормозной системы на Рено Логан очень
важен. Это позволяет определить их состояние, выявить имеющиеся неисправности и
вовремя их устранить.
Проверьте
колодки. Показатель внутреннего диаметра должен быть выше 203 мм. Если деталь
имеет отклонение по диаметру, ее следует заменить.
Нелишним
будет осмотреть тормозные шланги. Если обнаружите, что шланг треснут, потерт
или разорван, замените его сразу же. О не заметных глазу разрывах скажет
подтекающая тормозная жидкость.
Проверьте
и наружные цилиндры. Сдвиньте край пыльника в сторону, противоположную от
основной части. Наличие потеков тормозной жидкости говорит о том, что
функционирование тормозной системы нарушено. Придется сделать прокачку. Нужно
отогнать автомобиль на СТО или найти помощника.

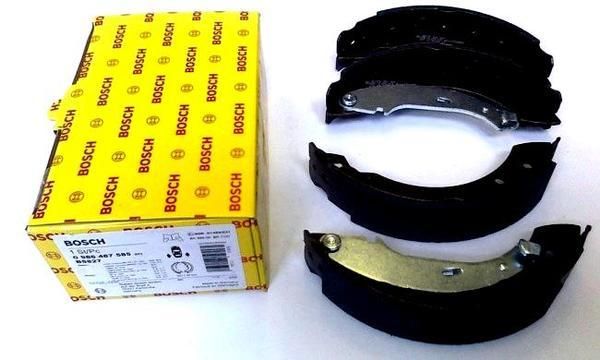

Рено Логан 1,6 в отличие от версии 1,4 имеет
барабаны диаметром 203 мм, и к ним не подходят колодки Bosch.
Конструктивные особенности
Как упоминалось, на Renault Logan смонтирована пара контуров — стояночный и рабочий. Каждый из них имеет особенности:
- Рабочий контур особенен наличием гидравлического привода и ABS. Его задача заключается в остановке машины или снижение скорости. При этом гидропривод имеет перекрестную систему организации контуров (по диагонали).
- Стояночный контур гарантирует фиксацию машины при нахождении в статичном положении.
На передних колесах Рено Логан предусмотрена дисковая тормозная система. Зазор между колодками и диском регулируется в автоматическом режиме. После нажатия на тормоз происходит перемещение поршней главного цилиндра с последующим вытеснением рабочей жидкости, срабатыванием колодок и их прижатием к поверхности диска. При дефиците рабочей жидкости на приборной панели загорается соответствующая лампа.
На задних колесах Рено Логан смонтированы тормоза барабанного типа. Здесь также предусмотрено автоматическое регулирование зазора между барабанами и колодами. Основные исполнительные органы системы — рабочий цилиндр, пара поршней и колодки.
Ручной тормоз Логана активируется автоматически, путем поднятия специального рычага в салоне (находится между водительским и пассажирским креслом). В основе устройства лежит рычаг, тросик с регулировочным устройством и уравнитель. В отличие от рабочего, стояночный тормоз не требует сложного обслуживания.
Отдельного внимания заслуживает антиблокировочная система Рено Логан. Узел состоит из группы блоков — управляющего узла (ЭБУ), гидроблока, возвратного насоса, лампочки и группы датчиков, фиксирующих скорость вращения колес. Главные задачи системы заключаются в снижении тормозного пути при нажатии на тормоз с сохранением управляемости транспортного средства.
Принцип действия системы построен на регулировании давления тормозной жидкости в каждом из колес во избежание их блокировки. Благодаря работе ABS, водитель не теряет управления автомобилем в аварийной ситуации.
В основе АБС Рено Логан лежит блок управления, который собирает данные с датчиков о скорости перемещения, а также о состоянии дороги. На основании полученных данных и выбирается режим торможения. Роль исполнительных органов берут на себя электромагнитные клапана гидроблока. Если анализ показывает риск блокировки одного или нескольких колес, то ЭБУ подает соответствующую команду клапану на закрытие и предотвращение подачи рабочей жидкости к цилиндру тормозов.
В случае поломки АБС стоит обратиться на СТО для проверки системы и последующего устранения неисправности. При этом даже при отказе ABS основная система остается работоспособной.
Какие колодки выбрать
Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.
Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина – 12 мм. Подходящие запчасти удобнее всего подбирать по VIN-коду авто.
Новые колодки для переднего тормоза Рено Логан
Производитель |
Оригинал |
Применяемость (модификация Logan) |
Delphi LP885 Brembo P68008 |
7711130078 |
I, II |
Lucas/TRW GDB1465 |
7711130071 |
I, II |
Bosch 0986467720 FERODO FDB4615W |
7701207066 7701208265 |
I, II |
Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2020 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.
Производитель |
Диаметр барабана |
Оригинал |
Применяемость (модификация Logan) |
Bendix TRW |
180 мм (180×42) |
7701205758 |
I 2005г |
DELPHI ATE Lucas/TRW |
200 мм (203×39) |
7701203979 7701210109 6001549703 |
I, II |
Bosch |
200 мм (203×39) |
6001551409 |
I, II |
Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.
Съемник заднего тормозного барабана своими руками logan
Рено Логан/Renault Logan как снять барабаны
Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы
Откручиваем гайку по часовой стрелке
Подобную операцию стоит проводить, когда машина находится на земле.
После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).
Перед снятием, еще раз убедитесь, что машина расторможена.
Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.
Не стоит пренебрегать рекомендациям завода производителя.
Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.
С помощью подобного механизма, время снятия заметно уменьшится.
Закреплено всё надёжно, осталось лишь приложить небольшое усилие.
Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.
Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.
Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.
При установленном износе барабана, его нужно поменять.
В заключении полезные советы
Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.
Необходимость замены следует принимать к учету при появлении следующих причин или факторов:
- Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
- Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
- Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
- На уклонной части пути автомобиль не способен удержаться с помощью ручника.

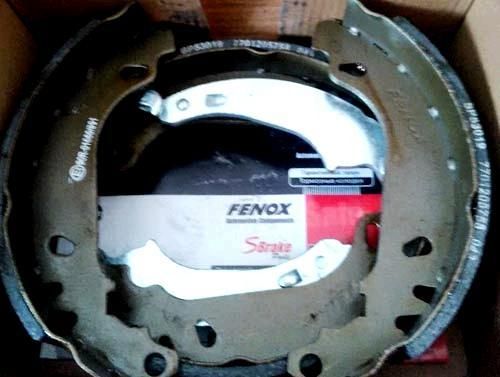

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:
- «Mapco»;
- «Fenox»;
- «Ferodo»;
- «Delphi» и «Bosch».
Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны. При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.
Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.
Необходимый инструмент для замены
Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:
- Отвёртка
- Плоскогубцы
- Комплекты гаечных ключей и головок
- WD-40
- Домкрат и противооткатные устройства
- Новые колодки
Без WD-40 никуда! Может потребоваться преобразователь ржавчины
Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом
Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки
Подробная инструкция
В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.

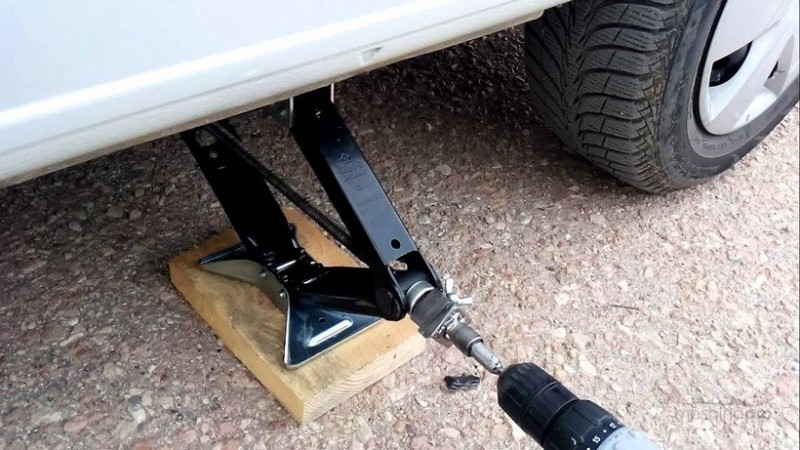

Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.

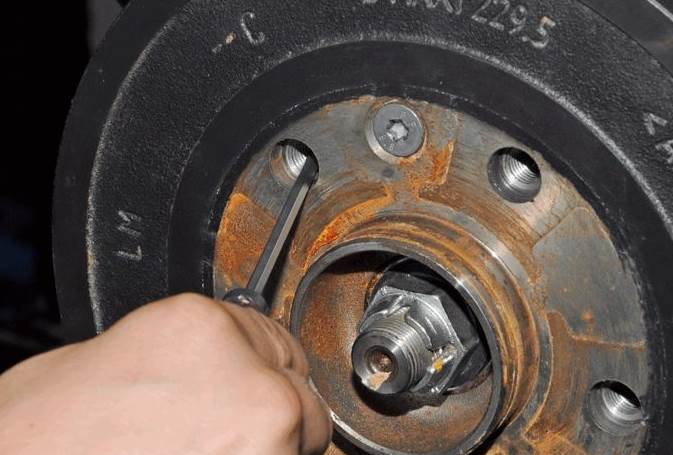

С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы
Откручиваем ключом на 30 гайку
Выбиваем молотком тормозной барабан (или используем съёмник)
После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка
После чего вынимаем опорную стойку колодки из отверстия.
Аккуратно поддеваем отвёрткой
Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).
Снимаем штифт
Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.
Тянем его!

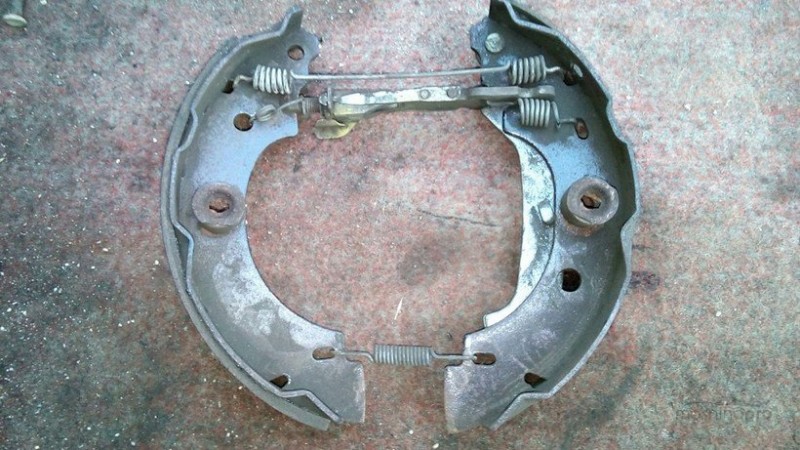

Дальше демонтируем старые колодки.
Осторожно снимаем колодки
Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).
Отсоединяем планку

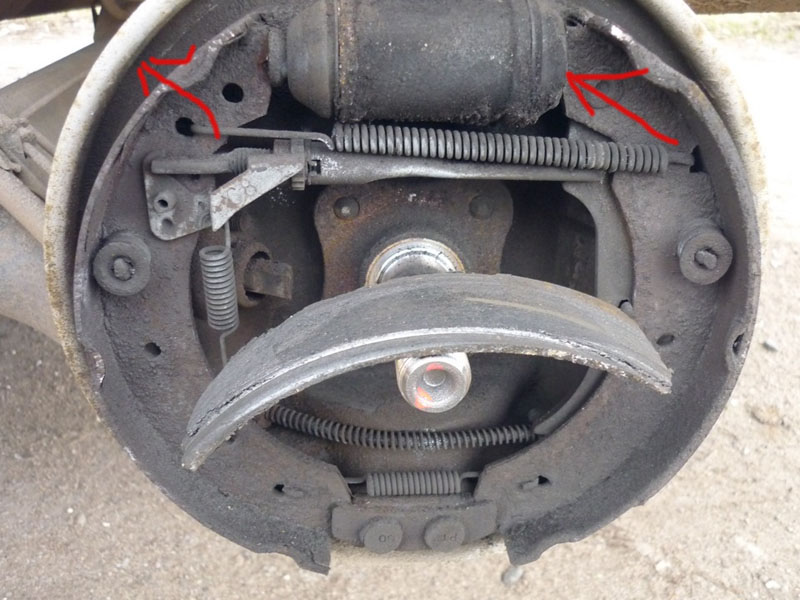

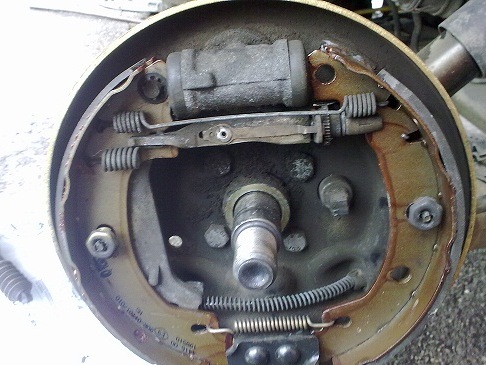

Осмотр тормозной системы колеса
Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания
Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса
Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).

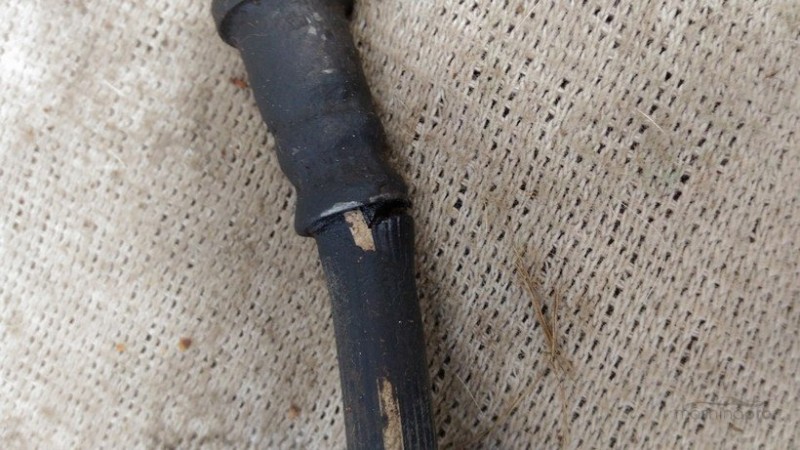

Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.
Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.
Ура! Установили новые колодки, наконец-то. Собираем всё обратно
Точно такой же порядок действий необходимо выполнить и на втором колесе.
Настройка ручника и проверка работы системы
После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.
Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.
СОВЕТ!
В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.
Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.
Нюансы осмотра элементов в тормозном узле
1
Повышенное внимание адресуем состоянию барабана. 203-204 мм – максимальные параметры для внутреннего диаметра по противоположным сторонам рабочей поверхности
Если имеют место борозды или задиры, прибегаем к срочной замене детали.
2. Наружные цилиндры тоже нуждаются в дополнительном осмотре. Здесь следует сместить край пыльника с корпуса цилиндра. Если просачивается тормозная жидкости, то эта деталь дефектна и нуждается в замене. Для осуществления процедуры прокачки тормозной системы потребуется помощник.
3. Переходим к анализу состояния тормозных шлангов. На их поверхности не должны возникнуть:
- следы подтеков;
- очаги тещин;
- места надрывов и потертостей наружной оболочки.
Если какой-то из перечисленный критериев присутствует, то шланг немедленно заменяем.
К установке колодок приступаем после выполнения всего перечня мониторинговых мероприятий, касающихся каждой из деталей тормозного механизма. Процесс монтажа не подразумевает наличия особых навыков.
Как заменить
Замена проводится при достижении максимального износа накладок или барабана тормозной системы задних колёс. Наличие сколов, подтёков масла на накладках — убедительные причины для замены колодок.
Поставить автомобиль на первую передачу.
Опустить ручник.
Передние колёса блокировать противооткатными устройствами.
Поднять автомобиль со стороны одного из задних колёс с помощью домкрата.
Снять колесо.
Смазать защитный колпачок жидкостью WD-40 и снять.
В колодках с автоблокировочной системой тормозов — снять датчик абс.
Проверить уровень тормозной жидкости. Слить до средней отметки.
Головкой на 30 открутить гайку на барабане. При замене правой колодки гайка откручивается по часовой стрелке, левой — против.
Демонтировать тормозной барабан. Для удобства лучше использовать специальный съёмный ключ для снятия барабана.
Распылить на колодки и барабан специальное средство для очистки
Протереть тряпкой.
Снять пружину регулятора зазора колодок.
Снять стяжную пружину.
Переднюю колодку переместить вперёд и провернуть планку на пол-оборота вдоль оси.
Снять регулятор зазора и планку.
Прижать чашку и провернуть.
Достать пружину, крепёжную чашку и опорную стойку.
Убрать заднюю колодку от щитка и извлечь разжимной рычаг с троса привода ручника.
Демонтировать тормозную колодку.
Важно! Стянуть проволокой или резиновым жгутом поршни тормозного цилиндра.
Нанести смазку на ребристые выступы — места соприкосновения колодки с щитком. Специалисты советуют использовать силиконовую смазку «ПентаСИЛ»
Она сохраняет свои свойства до 250 градусов нагревания.
Убрать фиксирующие стяжки перед установкой новых тормозных колодок.
Конструкция собирается в обратной последовательности. После установки барабана отрегулировать зазор.
Регулировка выполняется путём нажатия педали тормоза до упора (15 раз).
Снимаем тормозной барабан в сборе с подшипником на Рено Логан.
Каковы признаки износа?
Всем понятно, что после износа, требуется замена передних тормозных колодок, как понять, что они изношены? Существуют некоторые весомые симптомы, позволяющие четко определить необходимость предстоящей замены колодок.
- По ходу рычага привода стояночного тормоза. Этот фактор адресован задним барабанам. Если ручник не способен удержать авто, то причина может крыться не только в растянувшемся тросе. Возможен факт истирания накладок. Исправный узел ручного тормоза обязан удержать автомобиль на уклоне в 160 при взведенной рукоятке на 3-4 щелчка. Если желаемый эффект будет достигнут за 6-7 щелчков, то вас ожидает гарантированная замена передних тормозных колодок.
- По величине хода тормозной педали. Если «схватывание» тормозов ощущается в конечном положении педали, то это существенный симптом износа накладок. Здесь рекомендуется не пренебрегать проверкой трубок и манжет тормозных контуров на предмет их герметичности, поскольку неисправность, как видно, носит двойственный характер. Отсутствие герметичности обнаруживается по очагу утечки и пониженному уровню жидкости.
- Появление скрипов. Во время снижения скорости может наблюдаться данный эффект. Это также свидетельствует о потребности проверить тормозные элементы. Писк проявляется не всегда, а только в тех случаях, когда колодки имеют механические датчики степени износа. В качестве такого датчика выступает пластина, которая после износа накладок начинает тереться о рабочую зону диска. Данный элемент безвреден для тормозного узла и не способен износить соответствующую поверхность диска. Писк колодок – гарантированный признак критического износа.
Как осуществить собственноручную замену элементов на задней оси?
Но если автовладелец более менее опытный, то замена задних тормозных колодок для него не такая уж и сложная процедура, даже если он делает все своими руками, тем более, если заранее ознакомиться с видео или печатной инструкцией.
- Сперва устанавливаем авто на ровной площадке. Посредством рычага активируем первую передачу в коробке.
- Перед подъемом Рено Логан с помощью домкрата не забываем под колеса передка завести противооткатные устройства и ослабить моменты затяжки гаек фиксации колесного диска.
- Удаляем отверткой предохранительный колпачок. Ослабляем момент затяжки гайки, посредством которой закреплен барабан и ступичный подшипник.
- Демонтируем своими руками сам барабан и очищаем его поверхность от грязевых и коррозионных отложений. Осматриваем всю площадь рабочей зоны на предмет износа и присутствия указанных ранее дефектов.
- Далее демонтируем регулятор чашки совместно с пружинным элементом. Саму пружину без фанатичного усилия поворачиваем на угол в 45 градусов (если возникает потребность). Пользуемся плоскогубцами в дуэте с отверткой.
- Далее вынимаем опорную стойку из соответствующей колодки.
- Извлекаем пружину, служащую для стягивания колодки. Пользуемся теми же инструментами. Деталь располагается в верхней области тормозного механизма.
- Удаляем штифт.
- Демонтируем пружину внизу узла.
- Последним этапом отсоединяем трос активации ручника.
Переходим к демонтажу отработанных колодок. Здесь потребуется удаление планки, применяемой для регулировки величины зазора. Она располагается вблизи стяжной пружины.
Какие тормозные колодки советуют Логановоды
Сертификацию на внедрение тормозных колодок прошло огромное количество компаний и этот перечень у Рено очень большой. Но по прошествии времени у автовладельцев Рено Логан обусловился перечень очевидных победителей и аутсайдеров. Благодаря такому рейтингу можно без усилий обусловиться с выбором и избрать самого наилучшего производителя.
Один из артикулов тормозных колодок (ниже описано какие размеры употребляются на Рено Логан)
Логановоды рекомендуют:
- Mapco (Германия)
- Fenox (Беларусь)
Задние колодки от «батьки»
Тормозные колодки Bosch
Логановоды не рекомендуют:
Часто производители продукта, который не отвечает к предъявляемому качеству, упаковывают их в прекрасную упаковку с перспективными надписями, которые часто не соответствует реальности. Замена задних тормозных колодок лада гранта: фото и видео. Потому стоит обучаться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.
Замена
Берём толстую шлицевую отвёртку. Заводим её в прорезь на скобе, и, опираясь на «внешнюю» колодку, сдвигаем скобу наружу (рис. 1). Тем самым мы вдавим поршень в тормозной цилиндр.
Вдавили поршень, открутили винт
Дальше ключом «на 13» нужно выкрутить винт крепления. Палец удерживают ключом «на 17» (рис. 2).
Основное действие – это открывание скобы. А открыв её, сразу вынимают колодки, а затем и пружины, установленные по краям (см. фото).
Открыли скобу, удалили всё лишнее
В некоторых комплектациях пружины отсутствуют. Можете добавить пружины, купив деталь по артикулу (см. ниже).
Очистив направляющие элементы, а также нанеся смазку на винт крепления, производят сборку узла.
Перед закрытием скобы
Устанавливают пружины, затем – колодки. Скобу закрывают, винт вкручивают. Иногда приходится вдавливать поршень – тут нужны плоскогубцы.
Снятие, замена, установка тормозного барабана задних колес renault logan 2004-2020 бензин
Инструменты:
- Вороток под торцевую насадку
- Насадка на вороток 30 мм
- Динамометрический ключ
- Балонный ключ
- Домкрат
- Опорные стойки
- Зубило тонкое
- Молоток
- Башмаки (2 шт.)
- Монтажные лопатки (2 шт.)
- Штангенциркуль
- Напильник
Детали и расходники:
- Тормозной барабан (2 шт.)
- Гайка ступицы (2 шт.)
Примечания:
Замена тормозного барабана выполняется при его повреждении или сильном износе.
Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.
Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.
1. Включаем первую передачу.
2. Устанавливаем противооткатные “башмаки” под передние колеса.
3. Снимаем с заднего колеса декоративный колпак (при его наличии).
Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток. 5
Сняв защитный колпачок, получаем доступ к гайке ступицы колеса
5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.
6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.
Предупреждение:
При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.
7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.
8. Полностью выкручиваем все болты крепления и снимаем колесо.
9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.
Предупреждение:
Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.
10. Снимаем тормозной барабан с подшипником ступицы.
Примечание:
Тормозной барабан выполнен как одно целое с подшипником задней ступицы.
11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.
Примечания:
Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).
Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.
12. Снимаем и проверяем второй тормозной барабан.
13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.
14. Устанавливаем регулятор зазоров исходное положение.
15. С помощью монтажных лопаток сводим тормозные колодки.
16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.
Предупреждение:
Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.
17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.
18. Запрессовуем защитный колпачок гайки ступицы.
19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.
20. Убеждаемся что колесо может легко и свободно вращаться.
Примечание:
Допускается совсем легкое периодическое касание тормозных колодок к барабану.
Какие бывают поломки?
Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.
Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.
Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок. Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.
В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.
Какие колодки предпочесть?
Для автомобилей Logan можно найти множество сертифицированных запчастей, однако стоит ориентироваться на классическую схему «цена-качество».
Среди автовладельцев Рено популярны следующие марки колодок:
- Fenox;
- Mapco;
- Bosch;
- Delphi;
- Finwhale.
Среди российских вариантов популярны изделия «Маркон».
Однако производитель — не единственное, на что следует обращать внимание при покупке. На Рено Логан могут быть установлены детали в трех вариациях:
- 200 мм, арт. 7701203979 – используются для большинства автомобилей.
- 200 мм, арт. 60001551409 – ими комплектуются машины, где установлена тормозная система Bosch.
- 180 мм, арт. 7701205758 – для машин 2005 года выпуска.
Отличие Рено Логан 2 от Рено Логан в том, что для последнего используются колодки 180 мм.
Завершение
После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.
Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза. Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень. Рычаг ручного тормоза нельзя трогать до окончания прокачки, чтобы зазоры между колодками и барабанами установились на положенную величину.
Видео:
