Проверка компрессии двигателя: почему она так важна?

Как правильно измерить компрессию на бензиновом агрегате

Перед замером давления следует выполнить такие действия:

1. Прогреть мотор.
2. Снять со свечей высоковольтные провода и убрать их в сторону. В некоторых моделях импортных авто придётся удалить катушки зажигания, чтобы получить доступ к свечам.
3. В старых авто с карбюратором нужно отключить разъём коммутатора.
4. Прекратить подачу горючего. На карбюраторных версиях это делается путём снятия шланга, идущего к механическому бензонасосу. Электрический насос, питающий инжекторный мотор, следует обесточить, вытащив соответствующий предохранитель.
5. Выкрутить свечи и протереть посадочные гнёзда.

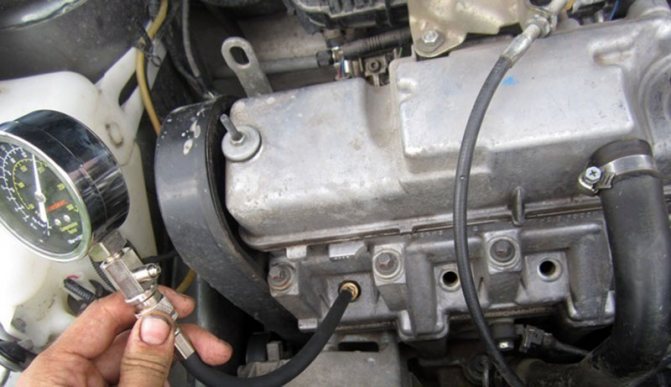

Измерение давления начинается с первого цилиндра

Замеры производятся в каждом цилиндре поочерёдно. Проверяющий вкручивает наконечник прибора и даёт команду помощнику, включающему стартер нажатием до упора педали акселератора. Когда стрелка манометра начнёт колебаться на одном месте, нужно отключить зажигание и зафиксировать показания. После чего можно переходить к следующему цилиндру.

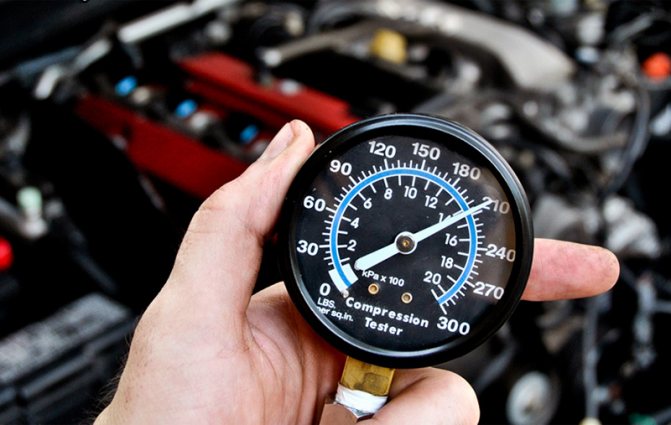

1,4 МПа — отличный показатель компрессии для бензинового мотора

Оборудование для самостоятельного измерения: компрессометр и АГЦ

Измерение компрессии двигателя проводится, чтобы выявить косвенные неисправности мотора. Для точной диагностики используются следующие инструменты:

• Компрессометр;
• Компрессограф;
• Анализатор герметичности цилиндров.

Компрессометр

Он позволяет провести бюджетную проверку состояния ЦПГ. Дешевая модель стоит в районе 11 долларов. Ее хватит на несколько замеров. Стоимость более дорогой версии – около 25 долларов. В ее комплект чаще всего входит несколько переходников со шлангами разной длины.

Стоит обратить внимание на то, что прибор может быть с резьбовым фиксатором, а может быть прижимным. В первом случае он вкручивается в свечное отверстие, что облегчает процедуру, и делает ее более точной (исключаются небольшие утечки)

Резиновую втулку второго типа приборов нужно плотно прижимать к отверстию свечного колодца.

Данный прибор представляет собой обычный манометр с обратным клапаном, который позволяет не только увидеть показатель, но и на некоторое время его зафиксировать. Желательно, чтобы обратный клапан был отдельным, а не довольствоваться тем, которым оснащен манометр. В этом случае точность замеров будет выше.

Существуют также электронные компрессометры. Это мотор-тестер, позволяющий измерять не только давление в цилиндре, но и изменения тока на стартере во время «холостой» прокрутки мотора. Такие приборы используются на профессиональных СТО для глубокой диагностики автомобиля.

Компрессограф

Это более дорогая версия компрессометра, которая не только замеряет давление в отдельном цилиндре, но и создает графический отчет по каждому узлу. Данный прибор относится к категории профессионального оборудования. Его стоимость – около 300 долларов.

Анализатор герметичности цилиндров

Данный прибор замеряет не саму компрессию, а вакуум в цилиндре. Он позволяет оценить состояние:

• цилиндров;
• поршней;
• поршневых колец;
• впускных и выпускных клапанов;
• маслосъемных колпачков (или сальников клапанов);
• гильз (их износ);
• поршневых колец (их коксование);
• клапанов газораспределительного механизма.

Инструмент позволяет замерить показатели без разборки двигателя.

Для самостоятельной проверки в домашних условиях достаточно бюджетного компрессометра. Если он показал низкий результат, тогда стоит обратиться на СТО, чтобы специалисты выявили проблему и провели нужный ремонт.

Компрессия в цилиндрах измерена, и что с этими цифрами делать?

Первое, что вы должны понимать, что результаты замеров – категория относительная. Вас интересует разница в показаниях для разных цилиндров, но никак не абсолютная величина компрессии. Таким образом, вы быстрее вычислите в каком именно цилиндре неисправность.

Пониженное давление в каком-либо цилиндре двигателя говорит о том, что, скорее всего: пригорели поршневые кольца или имеет место неплотная посадка клапанов в сёдлах.

В любом случае, пора закатывать рукава и приступать к ремонту двигателя.

Удачи вам, и пусть компрессия в двигателе вашего автомобиля всегда будет в норме.

Главная →

Обслуживание и Ремонт → Двигатель →

Как повысить компрессию в цилиндрах самостоятельно?

Если компрессия ниже нормированного показателя, то её можно увеличивать несколькими способами:

1. Если клапана неправильно отрегулированы во 2 или других цилиндрах, то решить проблему низкой компрессии позволит их регулировка. В случае, если тепловые зазоры не выставляются в норму и мотор не работает, придётся менять клапана и выполнять их притирку.
2. Повреждённую прокладку головки блока цилиндров нужно заменять.
3. Если проблема заключается в появлении дефектов на головке блока в результате перегрева, то увеличить компрессию проще всего путем торцевания поверхности агрегата. Серьёзные дефекты в теле устройства можно ликвидировать только путём её замены.

Для проведения раскоксовки потребуется:

• спирт;
• керосин;
• перчатки;
• свечной ключ.

Алгоритм действий

Руководство по увеличению уровня компрессии:

1. На первом этапе производится смешивание чистого спирта и керосина в пропорции 1:1. В каждый цилиндр двигателя заливается по 50 грамм полученного состава.
2. Производится запуск двигателя, мотор должен нагревать до рабочей температуры.
3. Затем отсоединяются высоковольтные провода, свечи выкручиваются с помощью специального ключа. В каждый цилиндр заливается смесь из спирта и керосина.
4. После добавления состава автомобиль должен простоять не менее десяти часов.
5. Затем в каждый цилиндр заливается примерно по 20 грамм масла, производится пуск мотора. Двигатель должен проработать не менее 20 минут. Если нагар на стенках был некритическим, то его большая часть удалится.

От слов к делу

Перед проверкой компрессии двигателя необходимо подготовить автомобиль.

Для это следует:

Прогреть двигатель до 80 – 90 градусов, можно проводить и на холодном двигателе, но об это далее; Отключить подачу топлива в цилиндры

На Ваше решение, к примеру, отключите бензонасос; Обязательно выверните ВСЕ свечи, не несколько, а именно ВСЕ, это важно; Проверьте на заряженность АКБ, оно должно быть полностью заряжено.. Компрессию двигателя можно измерять двумя способами:

Компрессию двигателя можно измерять двумя способами:

1. С закрытой дроссельной заслонкой;
2. С открытой дроссельной заслонкой.

В первом случае давление в цилиндрах будет не высоким, в пределах 0,6 – 0,8 Мпа, так как воздух будет поступать не в больших количествах. Поэтому компрессия в нашем случае будет уменьшаться при существовании малейших не плотностях в системе. Это позволить выявить скрытые дефекты в ЦПГ.

Во втором случае, поток воздуха будет большой, соответственно давление в цилиндрах будет увеличиваться и может достигнуть 0,8 – 0,9 Мпа.

Второй способ более подходит для выявления грубых неисправностей в двигателе про которые мы уже писали выше см. Утечка воздуха.

Но, какой бы способ Вы не использовали, нужно помнить об одном важном нюансе –следите за скоростью увеличения давления, так как это является своеобразным «лакмусом» при диагностировании поломок. К примеру, если показания манометра было на первом такте, в процессе измерения компрессометром, равно 0,3 Мпа, а затем на следующих тактах резко скакануло вверх, на 99,9% это проблема с поршневыми кольцами

К примеру, если показания манометра было на первом такте, в процессе измерения компрессометром, равно 0,3 Мпа, а затем на следующих тактах резко скакануло вверх, на 99,9% это проблема с поршневыми кольцами.

Случается и кардинально противоположная ситуация, когда показания манометра на первом такте, в ходе измерений, 0,8 Мпа, а далее не увеличивается

В данном случае стоит обратить внимание на целостность прокладки головки или на исправность клапана компрессометра

Естественно, после этого этапа проверки, для большего гарантированного выявления неисправностей следует использовать другие диагностические приборы.

Компрессия недостаточная: что делать

Эксплуатация автомобиля при малом давлении в цилиндрах ведет к повреждению деталей ЦПГ и ГРМ. Причем чем дольше не предпринимать необходимых мер, тем дороже в конечном итоге обойдется ремонт силового агрегата. Наиболее характерные признаки падения компрессии:

• двигатель стал заметно хуже заводиться;
• работа мотора нестабильна на всех режимах;
• жор масла;
• вырос расход горючего;

• цилиндры работают плохо (мотор «троит»);
• рост давления в охлаждающей системе: из-под ее прокладок начнет выдавливаться антифриз;
• у дизеля при заведенном моторе слышны хлопки.

Если процесс износа элементов ГРМ и цилиндро-поршневой группы не дошел до критического уровня, то можно воспользоваться специальными присадками, которые несколько отодвинут капитальный ремонт. Также можно воспользоваться народным средством, но только тогда, когда причиной уменьшения компрессии является образование плотной корки отложений на зеркале цилиндров и днищах поршней. Процедура заключается в следующем:

1. Приготовьте денатурированный спирт и керосин.
2. Перемешайте по 25 мл каждого компонента в подходящей емкости (это объем раствора — 50 мл — для одного цилиндра).
3. Заведите силовую установку и прогрейте ее, потом заглушите.
4. Выверните свечи и в каждое отверстие введите по 50 г смеси.
5. Оставьте транспортное средство на 12 ч (можно на ночь).
6. Введите в цилиндры посредством одноразового шприца по 4-5 г моторного масла, вверните свечи, пустите ДВС и дайте ему поработать с полчаса. За это время образовавшиеся отложения выгорят.

Вместо смеси керосина с денатуратом можно воспользоваться специальными средствами для очистки нагара, реализуемыми в автомагазинах. В этом случае алгоритм действий немного другой:

• Выкрутите свечи зажигания и в освободившиеся отверстия влейте купленный раствор (30-40 г на цилиндр).
• Прикройте отверстия ветошью, чтобы туда не попала грязь.
• Оставьте машину на 10-12 ч.

• Уберите ветошь, и, не вкручивая свечей, прокрутите мотор стартером в течение 20-30 секунд.
• Очистите свечи и вверните их.
• Заведите машину, прогрейте двигатель и выезжайте на трассу. Разгоните автомобиль до 110-130 км/ч. На такой скорости рекомендуется проехать 25-30 км.

Внимание: не пытайтесь после заливки жидкости менее чем через 10 ч вворачивать свечи и заводить машину: остатки средства способны привести к гидроудару и поломке деталей ЦПГ. После этого снова произведите замеры компрессии

Если она осталась на прежнем уровне, то придется заняться серьезным восстановлением работоспособности движка. Здесь подразумевается замена колец, самих поршней и расточка цилиндров (гильз) под ближайший ремонтный размер.

>
Как выбрать компрессометр и как им пользоваться?

Прибор для измерения компрессии

Конечно же, для выполнения данных измерений будет необходимый инструмент, в данном случае — это нехитрый прибор, который в основном состоит из барометра.

Подобный барометр используется и в компрессорах, для накачивания давления в шинах, или в отдельных приборах, которые называются одноименно, барометрах. Но следует сделать одну оговорку, компрессометр рассчитан на более большое давление.

Компрессометр — простая конструкция, которая в основном состоит из манометра. Он, в свою очередь, соединен с переходником, на котором расточена такая же резьба, как и на стандартной свече и имеет похожий вид.

Также выше было сказано, что существует и другой прибор, называющийся компрессографом. Различия, как было сказано, минимальны, но преимущество в цене все-таки остается у первого варианта. Хотя удобство может возместить материальные затраты.

Также цена зависит от многих других факторов, на которые тоже стоит обратить внимание. И первым и, наверное, самым главным фактором является качество

Да, даже самый дешевый товар может быть качественным, но лучше взять что-то в средней ценовой категории. И желательно от проверенного бренда-производителя.

Чем можно измерить величину показателя

Измеряют компрессию специальными манометрами (компрессометрами).

При выборе нужного вам прибора обращайте внимание на следующие характеристики:

• для какого двигателя, дизельного или бензинового, он предназначен — это также можно определить по диапазону измерений, указанному на шкале прибора;
• способ соединения наконечника прибора с отверстием в цилиндре — так называемые прижимные наконечники не требуют ввинчивания в отверстие и поэтому позволяют выполнить измерения гораздо быстрее, чем резьбовые, но требуют участия помощника, который будет включать стартер, прокручивая двигатель, когда вы плотно прижимаете наконечник компрессометра к свечному отверстию в головке двигателя;
• наличие подходящей резьбы на наконечнике (или на переходнике), если вы будете выполнять работу в одиночку;
• наличие гибкого шланга достаточной длины, в случае когда прямой доступ к отверстиям для свечей зажигания затруднён.

Компрессометр выбирается, исходя из типа двигателя и способа соединения наконечника прибора с отверстием в цилиндре

Как правильно измерять

Как правильно выполнить измерения? Для этого нужно прогреть двигатель до рабочей температуры (80–90 градусов по Цельсию).

Если двигатель не заводится, то измерять компрессию можно и вхолодную.

При этом нужно учитывать, что измеренные значения будут ниже, и практическую ценность для оценки состояния двигателя будет иметь уже не величина компрессии, а различия её для разных цилиндров.

Затем выворачиваются свечи зажигания сразу из всех цилиндров двигателя.

Это нужно, для того, чтобы незадействованные в конкретном измерении цилиндры не создавали дополнительного сопротивления при проворачивании коленвала.

Высоковольтные провода нужно обязательно промаркировать, чтобы не перепутать их при установке свечей обратно. В целях безопасности отсоедините провода первичной цепи от катушек зажигания.

Отключите систему питания, сняв предохранитель топливного насоса, если он электрический, или отсоединив топливный шланг, чтобы избежать впрыска топлива в цилиндры во время проверки.

Аккумулятор должен быть исправен и хорошо заряжен, чтобы позволить стартеру вращать коленвал с требуемой скоростью, так как от этого тоже зависит точность измерений.

Чтобы учесть все особенности вашего автомобиля при выполнении работ, неплохо обзавестись руководством по ремонту и внимательно изучить его.

Когда все готово для выполнения работы, вы, или ваш помощник нажимает педаль газа «в пол», чтобы полностью открыть дроссельную заслонку, обеспечивая наилучшее наполнение цилиндра воздухом, и несколько секунд проворачивает двигатель с помощью стартера.

Разумеется, наконечник компрессометра в это время плотно прижат к свечному отверстию.

Измерение считается выполненным, когда показания прибора перестают возрастать.

Для перехода к следующему измерению прибор имеет кнопку сброса давления.

Во время измерений все свечи должны быть вывернуты. При необходимости используется переходник

Сложность измерения компрессии дизеля в том, что давление в нём намного выше, и прижимной компрессометр тут не подойдёт.

Поскольку свечей зажигания в дизельном двигателе нет, то выворачивать нужно калильные свечи, или форсунки.

Для этого можно заранее обзавестись соответствующим инструментом, а компрессометр должен иметь наконечник или переходник с подходящей для вашего двигателя резьбой.

Замер компрессии с маслом

Если в одном или нескольких цилиндрах тесты показали слишком низкую компрессию, выполните замер с помощью масла, чтобы более точно установить причину проблемы.

В итоге произойдёт одно из двух:

• компрессия вообще не изменится, указывая на утечку воздуха через прокладку ГБЦ или клапан (также виновником может быть трещина головки блока цилиндров или самого блока, но такое бывает редко);
• компрессия в цилиндре будет увеличиваться, указывая на утечку воздуха через изношенный цилиндр или поршневое кольцо.

Предупреждение! Не используйте больше масла в бензиновом двигателе, 20-30 мл вполне достаточно. В противном случае полученные данные могут оказаться неточными. В случае с дизельным двигателем большое количество масла вообще может повредить его компоненты.

Какие нормы компрессии в цилиндрах у двигателей ВАЗ

В технических характеристиках двигателей должно быть указано «минимальные значения компрессии в цилиндрах». Если найти таких данных не удалось, определите нормы компрессии самостоятельно по формуле:

Компрессия (кгс/см2) = степень сжатия (см. тех.хар.ДВС) * коэффициент (для ВАЗ мин 1.2, макс 1.3)

Несколько примеров:

1. степень сжатия современных двигателей ВАЗ 21126 и ВАЗ 21127, устанавливаемых на Гранту, Калину и Приору, равна 11. Перемножаем значения по формуле и получаем нормы компрессии: 13,2..14,3.
2. Для двигателя Весты (ВАЗ-21129) степень сжатия равна 10,45, нормы компрессии будут: 12,5..13,6.
3. Для Нивы (ВАЗ 21213, 21314) — 11,3..12,2.

Если значения компрессометра во всех цилиндрах в пределах нормы, это не значит, что все хорошо. Разная компрессия в цилиндрах тоже плохо

Важно, чтобы разница между всеми показаниями была минимальной. Сравните минимальное и максимальное значения компрессии в цилиндрах

По техническим нормативам разница должна быть не более 1 кгс/см2 или 10%.

Компрессия и ее значимость

Компрессия – это давление, созданное при нахождении поршня в ВМТ при выключенном двигателе. Многие путают ее со степенью сжатия (СЖ), что в корне неверно. Степень сжатия определяет технические характеристика цилиндра, соотношение его объему к объему конца сжатия – остающееся пространство над поршнем при достижении им верхней мертвой точки. Степень сжатия оказывает непосредственное влияние на компрессию, в то время как сама от нее никаким образом не зависит.

На показатели компрессии (К) влияют еще многие факторы: температура при замере, давление начального сжатия, регулировка газораспределения, наличие протечки в камерах сгорания, которая в свою очередь появляется при изношенных кольцах и цилиндрах.

Бытует мнение, что при увеличении К поднимается мощность двигателя. Это не совсем соответствует истине. Чтобы увеличить компрессию нужно либо повысить степень сжатия, либо снизить протечку из камер сгорания. Но нужно учитывать, что повышенная СЖ способствует резкому росту давления в цилиндрах, что порождает детонацию, которую фиксирует датчик и подвигает угол опережения в обратную сторону. Итог – падение мощности и рост температуры выпуска. Это чревато сожженными клапанами и поршнями в будущем.

Уменьшение протечки тоже способствует повышению значений компрессии, но при этом не наблюдается увеличение мощности. К повлияет на детонацию, вследствие чего угол опережения зажигания будет сдвинут назад и негативно скажется на значениях мощности.

Завышенный показатель К тоже не является благоприятным явлением для работы мотора автомобиля. Это может быть последствием загрязнения камеры сгорания различными отложениями, из-за которого уменьшается ее объем. Что и способствует детонации, калильному зажиганию и другим неприятным процессам.

Главное влияние компрессии на работу силового агрегата – улучшение его пусковых свойств, в частности при низкой температуре. Дизельные моторы особенно нуждаются в такой поддержке: давление и температура напрямую влияют на воспламенение рабочей смеси. Бензиновые установки также подвластны влиянию этого показателя. Он воздействует на испаряемость горючего, которое при низкой температуре должно происходить при перемещении в цилиндры. На деле же топливо поступает негорючими жидкими каплями.

Низкий уровень К влечет за собой увеличенное картерное давление. При таком раскладе впуск мотора сопровождается большим объемом масляных паров. Это характеризуется последующими увеличением токсичности и загрязнением камеры сгорания. Неравномерное распределение компрессии по цилиндрам сопровождается вибрацией мотора, ярко выраженной на низких оборотах и холостом ходу. Такие процессы пагубно сказываются на состоянии подвески и трансмиссии.

Как измеряют компрессию

Для получения достоверных результатов, при замере компрессии  необходимо придерживаться нижеследующих правил:

• прогрейте мотор до 70-90 градусов;
• перекройте подачу горючего: отсоедините провод питания бензонасоса или отсоедините топливный шланг (чтобы в цилиндры не попадало много горючего);
• извлеките все свечи, чтобы уменьшить сопротивление вращению;
• убедитесь, что стартер в рабочем состоянии, а аккумулятор заряжен (рекомендуется применять пускозарядное устройство – тогда вал будет гарантировано вращаться с одинаковой скоростью при измерении компрессии в разных цилиндрах).

Методы замера компрессии на горячем двигателе

Существует пара основных способов измерения давления в цилиндрах ДВС: с открытым или закрытым дросселем. Здесь имеется в виду проведение процедуры с выжатой педалью акселератора или при отсутствии на нее воздействия. Каждый из этих методов позволяет получить свои результаты, помогающие более точно определить причину отсутствия компрессии.

Измерения при открытой заслонке

При такой ситуации в цилиндры подается много воздуха, и среднее давление будет в пределах 11-13 кг/кв. см (справедливо для бензина АИ95). В этом случае измерения утечки воздушной массы сопоставимы с его количеством, поступающим в цилиндр двигателя внутреннего сгорания. Т. е. если давление будет ниже нормы, то это значит, что утечки происходят «альтернативным методом». Это может быть неплотное прилегание клапана к посадочному месту, изъян профиля кулачка распредвала (в двигателях с гидротолкателями) или его износ, а также отсутствие герметичности прокладки ГБЦ либо сквозная трещина в камере сгорания.

Как проверить компрессию в двигателе с закрытой заслонкой

Здесь уже картина иная. В цилиндры поступает мало воздуха, благодаря чему давление в цилиндрах вырастает, что увеличивает утечки. Но их объем все равно будет меньше количества подаваемого воздуха. Компрессия должна составлять 12-14 кгс/кв. см. Данным методом можно определить наиболее грубые дефекты:

• закоксовывание колец (либо их залегание);
• прогар клапана (одного или нескольких) либо поршней (возможна поломка последних);
• износ стенок цилиндра.

Измерения с добавкой масла в цилиндры

Оба вышеизложенных способа не позволяют брать в расчет нарастание давления при вращении коленвала. Например, если оно при первых тактах невысокое – 4-5 кг/кв. см, а затем резко увеличивается, то это может свидетельствовать об износе или поломке поршневых колец. Однако есть смысл провести дополнительное тестирование. Как проверить компрессию с учетом нарастания давления? Для этого плесните в цилиндр немного (4-5 мл) моторного масла. Это повысит компрессию, поднимет давление при первом такте и не даст газам прорваться через кольца в картер. Если измеряемые параметры не изменились, то можно с большой долей вероятности утверждать, что пробита прокладка ГБЦ или прогорел поршень. При изменении давления в большую сторону можно говорить о залегании, деформации или закоксовывании колец.

Проверка компрессии на холодном двигателе

Этот способ обычно применяется в случае затрудненного пуска. Давление в цилиндрах холодного мотора иногда бывает в 2 раза  (6-7 кг/кв. см) меньше нормального при серьезных выработках деталей цилиндро-поршневой группы. После запуска и последующего прогрева силового агрегата компрессия поднимается на 3-5 единиц. Если это не так, нужен капитальный ремонт двигателя. Т. е. очевидно, что комплексная проверка (на «холодную» и «горячую») эффективнее.

Проверка компрессии сжатым воздухом

Данный метод позволяет точнее понять причину уменьшения давления в проблемном цилиндре. Подгоните поршень под ВМТ на такте сжатия (все свечи нужно извлечь и заодно удалить пробку с маслозаливной горловины). Далее понадобится компрессор, с помощью которого нужно подать в «подозреваемый» цилиндр воздух под давлением от 2-х до 3-х атмосфер. Если из отверстия под свечу, находящегося рядом, идет воздух, значит, повреждена прокладка ГБЦ. Шипение из-под самой нижней прокладки карбюратора свидетельствует о неплотном прилегании (или прогаре) впускного клапана. Воздушный поток из горловины говорит о нарушении целостности корпуса поршня либо его прогаре. А если шипение идет из трубы глушителя, значит, неисправен выпускной клапан. Последняя неприятность – наиболее распространенная.

Ниже приведена таблица нормальной компрессии у наиболее популярных автомобилей:

Как определяется степень сжатия

Степень сжатия двигателя (CR — compression ratio) определяется как отношение внутреннего объема цилиндра над поршнем, находящимся в нижней мертвой точке, к внутреннему объему цилиндра над поршнем, находящимся в верхней мертвой точке. При ремонте двигателя по стандартной технологии повторной сборки выполняются следующие операции механической обработки:

1. Цилиндры растачиваются под больший диаметр и в двигатель ставятся ремонтные поршни увеличенного размера. Растачивание цилиндров приводит к увеличению рабочего объема и степени сжатия, поскольку объем цилиндра при этом увеличивается а объем камеры сгорания остается неизменным, в результате чего количество сжимаемой топливно-воздушной смеси возрастает.
2. Опорные поверхности блока цилиндров заново шлифуются. Эта операции механической обработки называется шлифовка плиты блока цилиндров и приводит к росту степени сжатия, поскольку после нее головка блока цилиндров опускается ниже к днищам поршней.
3. Повторно шлифуется нижняя плоскость головки(ок) блока цилиндров, что также приводит к росту степени сжатия. Вот с такими казалось бы простыми полезными советами вы и сможете измерить степень сжатия.

Чтобы сохранить степень сжатия двигателя на уровне паспортного значения, установленного для серийного двигателя, на большинстве ремонтных предприятий используют ремонтные поршни, которые короче стандартных на величину в пределах от 0,015 дюйма до 0,020 дюйма. Вот так измеряется степень сжатия двигателя в авто.

Для вычисления точного значения степени сжатия необходимо точно измерить диаметр цилиндра, ход поршня и объем камеры сгорания.

Какую степень сжатия имеет, например, восьми-цилиндровый V-образный двигатель автомобиля Chevrolet объемом 350 куб. дюймов, после того, как в его конструкцию было внесено единственное изменение — вместо головок блока цилиндров с объемом камеры сгорания 74 см были установлены новые, с объемом камеры сгорания 62 см ?

• диаметр цилиндра равен 4,000 дюйма, ход поршня равен 3,480 дюйма, число цилиндров равно 8,
• объем камеры сгорания до замены головок CV = = 74 см3 = 4,52 куб. дюйма,
• объем камеры сгорания после замены головок CV = = 62 см3 = 3,78 куб. дюйма.
• GV = диаметр цилиндра х диаметр цилиндра х 0,7854 х х толщина сжатой прокладки = 4,000 дюйма х х 4,000 дюйма х 0,7854 х 0,020 дюйма = 0,87 куб. дюйма.

Чтобы не усложнять расчет, а просто показать, какое влияние оказывает изменение объема камеры его сгорания, полагаем, что поршни имеют плоские днища и зазор от днища поршня, находящегося в ВМТ, до плиты блока цилиндров равен нулю.

Достаточно было всего лишь измениться объему камеры сгорания — с 74 см3 до 62 см3, как степень сжатия возросла с 9,1:1 до 10,4:1. Поскольку для современного бензина степень сжатия 10,4:1, как правило, не рекомендуется, такая модернизация допустима только для гоночных двигателей, которые будут работать на дорогом горючем или горючем с использованием специальных присадок. Надеемся мы вам помогли разобраться и вы теперь знаете как определяется степень сжатия двигателя в вашем автомобиле.

Какая должна быть компрессия

Для выявления момента предельного износа деталей двигателя, нужно знать допустимые значения давления. Оно связано со степенью сжатия прямо пропорционально – чем больше, тем выше давление.

Сегодня можно встретить в эксплуатации 3 типа двигателей с отличающимися характеристиками:

1. Старые моторы с небольшой степенью сжатия – до 8,5.
2. Бензиновые современные двигатели, в которых топливовоздушная смесь уменьшается в объеме до 9-11 раз.
3. Дизельные моторы, способные сжать топливную смесь от 16 до 24 раз.

Камера сгорания двигателя, работающего на дизельном топливе, характерна небольшим объемом. Поэтому мотору не требуется электрическая искра, достаточно сильного сжатия.

На величину компрессии влияют разные факторы:

• герметичность посадки клапанов;
• трещины в посадочных местах клапанов;
• наличие смазки в цилиндрах;
• износ колец;
• износ деталей цилиндропоршневой группы.

Норма и минимум

Путем испытаний получены данные оптимального давления в цилиндрах для разных типов моторов. Когда двигатель достиг рабочей температуры, аккумулятор полностью заряжен, то компрессия должна быть:

1. На старых моторах, оснащенных карбюраторами, наименьшее значение – 1 мегапаскаль. В старых единицах – 10 бар. Если двигатель новый, то давление может достигать 13 бар.
2. Оптимальное давление в бензиновом моторе – 1,5 мегапаскалей. Минимальный уровень – 1,1 МПа.
3. Для дизеля нормальное значение – 2,4-3 МПа.

Если точнее определить указанный коэффициент, то для 4-тактных бензиновых моторов он находится в пределах 1,2-1,3, для дизеля – 1,7-2.

Признаки плохой компрессии

Выявление нижнего предела компрессии свидетельствует о повышенном износе двигателя. Между кольцами поршня и цилиндром происходит трение, которое увеличивает зазор между деталями. По этой причине компрессия снижается.

По следующим признакам можно определить, что компрессия недостаточна:

1. Из сапуна выходит много дыма. Это клапан, который служит для отвода картерных газов инжекторных и карбюраторных моторов.
2. Снижение мощности силового агрегата, особенно заметное на небольших двигателях.
3. Из выхлопной трубы выходит много дыма, так как моторное масло сгорает в большом объеме.
4. Большой расход масла из-за износа маслосъемных колец и колпачков.

Если замечен хотя бы один из указанных признаков, то есть повод провести полную диагностику двигателя. Это позволит вовремя принять меры по восстановлению его работоспособности.

Если рассматривать причины снижения компрессии, то можно выделить основные:

1. Эксплуатация автомобиля на непрогретом моторе, поломка термостата.
2. Перегрев силового агрегата.
3. Применение смазки низкого качества.
4. Несвоевременно проводится техобслуживание и замена масла.
5. Выработан срок службы двигателя.

Если прогорела прокладка головки, повреждены клапаны, то замена смазки не поможет. В этих случаях потребуется ремонт двигателя с заменой деталей поршневой группы и других элементов.

Допустимая разница компрессии в цилиндрах

Если измеренная компрессия отличается в цилиндрах, то это усложняет дело. Двигатель придется разбирать и проводить капитальный ремонт. Потребуется не только замена колец, клапанов и уплотнительных колпачков.

Компрессия меньше минимального значения в одном цилиндре означает, что есть дефекты в поршне или цилиндре. При этом обычно меняют все элементы цилиндропоршневой группы, иначе разница в компрессии останется, и проблема не уйдет.

Нормальной величиной считается давление 10-12 бар, в зависимости от модели автомобиля и двигателя. Но также установлена допустимая разница компрессии в разных цилиндрах. Например, во 2 и 3 цилиндрах эта величина может быть ниже на 0,5 бар, что вполне допустимо. Она зависит от нагрузки на поршни – где больше, там износ выше.

Совет!

Если давление в разных цилиндрах отличается намного, например, на 3 или 4 атмосферы, то это ненормально. Мотор при этом будет работать с перебоями. Такое может произойти сразу в нескольких цилиндрах, что приближает проведение капитального ремонта.
