Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода	Номер контакта	Функция
Сине-чёрный (двойной)	15	Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый	30	Подаёт постоянное положительное напряжение
Двойной чёрный	1NT	Предназначен для включения питания габаритных огней и фар
Красный	50	Управление работой реле стартера
Коричневый	30/1	Подача положительного питания

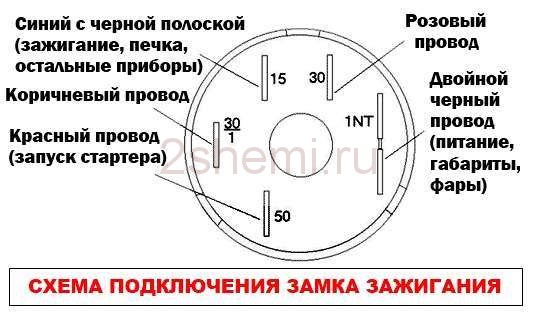

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

https://youtube.com/watch?v=aXgLJVtdJaQ

Самостоятельная замена

Если присутствует определенная проблема в работе замка, заедание или общая поломка, может понадобиться полная замена устройства в сборе. Для этого нужно снять старый, после чего установить новый в гнездо и правильно подсоединить все провода к клеммам.

Чтобы заменить замок зажигания, нужно соблюдать следующую последовательность действий:

1. Отключить массу от аккумуляторной батареи. Если этого не сделать, то произойдет короткое замыкание при снятии устройства.
2. Замок установить в «нулевое» положение.
3. Закрыть его специальным декоративным пластмассовым покрытием.
4. После этого следует отвинтить крепления самого устройства.
5. Отыскать технологическое окно. Оно находится там, где закреплен замок. Требуется нажать на фиксирующий штопор, который удерживает корпус элемента, и вытянуть замок из гнезда.
6. Провода, которые направлены на контактную группу устройства, нужно отсоединить.
7. Если требуется замена только механической части устройства, то при помощи отвертки извлечь стопорное кольцо, снять группу контактов и установить ее в новое устройство.
8. В гнездо установить новый замок.
9. Закрутить крепления на нем.
10. Подключить все кабели к клеммам замка зажигания. Для этого рекомендуется воспользоваться специальной схемой.
11. После этого установить декоративный чехол на рулевую колонку.
12. Завинтить крепления чехла.
13. Подсоединить кабель массы к аккумуляторной батарее.
14. Проверить качество выполненной работы, для чего попробовать завести автомобиль.

Как видно из описания, снять замок можно без особых проблем. Если нужно заменить только место подключения контактов, то специалисты все равно рекомендуют демонтировать все устройство. Таким образом можно сильно облегчить задачу по замене.

Кроме этого, нужно хорошо разбираться, каким образом подключить все электрические провода. Обычно сама схема соединения отображается на коробке от устройства:

1. Для начала требуется при помощи шила или отвертки убрать стопорное кольцо, которое удерживает контактную группу в корпусе самого устройства. В этом случае помогут только опыт и сноровка, поскольку провести операцию достаточно проблематично.
2. Поменять старую группу контактов, установив на ее место новую.
3. Вмонтировать стопорное кольцо в специальный паз на корпусе.
4. Провести все проводные соединения.
5. Декоративный кожух установить на место и закрепить.
6. Далее подключить аккумуляторную батарею и массу.
7. Осуществить проверку нормального функционирования.

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

• гаечный ключ на 10;
• отвертка с крестовидным лезвием (лучше короткая);
• небольшая шлицевая отвертка;
• кусачки или ножницы;
• шило.

Порядок работ следующий:

1. Ставим машину на ровной площадке, включаем передачу.
2. При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
3. Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
4. Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю

5. Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.

6. Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.

7. Снимаем нижнюю половину кожуха.

8. Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.

9. Отсоединяем верхнюю половину рулевого кожуха.

10. Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.

11. Вставляем ключ зажигания в скважину
12. Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.

13. При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.

14. Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.

15. Извлекаем замок зажигания из кронштейна.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

1. Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.

2. Снимаем кольцо.

3. Вынимаем контактную группу из корпуса замка.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты

В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся

Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Наименование детали	Каталожный номер	Примерная цена, руб.
Замок зажигания в сборе	2101–3704000	500–700
Личинка замка зажигания	2101–6100045	50–100
Контактная группа	2101–3704100	100–180

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

• электродрель со сверлом диаметром 0,8–1 мм;
• штифт такого же диаметра длиной 8–10 мм;
• шило;
• тонкая шлицевая отвертка;
• жидкость типа WD-40;
• небольшой молоток.

Порядок работ такой:

1. Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.

2. Находим на корпусе замка штифт, фиксирующий личинку.

3. Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.

4. При помощи шила извлекаем остатки штифта из отверстия.

5. Вынимаем личинку из корпуса.
6. Жидкостью WD-40 обрабатываем рабочие части новой личинки.
7. Устанавливаем новую личинку в корпус.
8. Фиксируем ее при помощи нового штифта.

9. Утапливаем штифт полностью при помощи небольшого молотка.

10. Устанавливаем накладку на место.

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

1. Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении о язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
2. Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
3. Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
4. Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
5. Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
6. В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
7. В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

1. Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
2. Заклинивание противоугонного стержня в любом положении.
3. При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

https://youtube.com/watch?v=aXgLJVtdJaQ

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

• https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/panel-priborov/zamok-zazhiganiya-vaz-2107.html
• https://21074.ru/elektrooborudovanie/samostojatelnaja-zamena-zamka-zazhiganija-vaz-2107/
• https://2shemi.ru/raspinovka-zamka-zazhiganiya-vaz/

Как проверить замок зажигания ВАЗ 2114

Есть несколько способов, которые позволят определить источник проблемы:

• диагностический;
• визуальный.

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке. В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

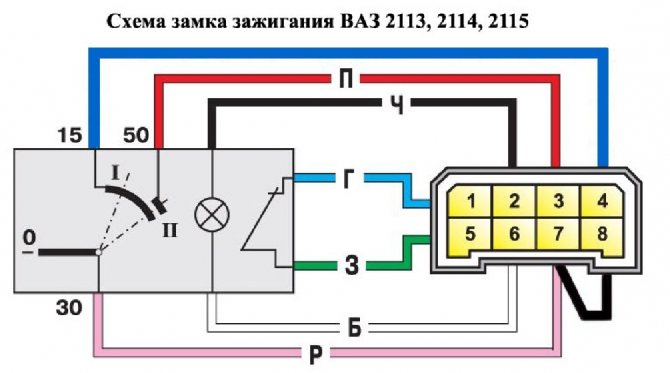

Распиновка замка зажигания ВАЗ-2114:

1. приходит +12В для микровыключателя датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

1. Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
2. После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
3. Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
4. Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

1. Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
2. Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
3. Открутить винты крепления замка.
4. Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
5. Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
6. При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
7. После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
8. Разбить проушину зубилом или отвёрткой с плоским жалом.
9. Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
10. Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

1. После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
2. Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
3. После этого ударной отвёрткой или зубилом срубается площадка с надписями.
4. Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

1. Один человек садится на водительское кресло, второй — на пассажирское.
2. Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
3. После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

• плоская отвёртка;
• крестовая отвёртка;
• шило.

Как осуществить снятие (пошагово с фото)

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы. Порядок снятия старого замка следующий:

1. Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
2. Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.
   Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов
3. Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
4. Аккуратно снимаем обе части кожуха.
   После откручивания болтов обе части кожуха легко снимаются с кронштейна
5. Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.
   Для демонтажа замка зажигания нужно открутить два болта крепления
6. Отсоединяем провода с контактной группы зажигания.
7. В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.
   Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор
8. Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.
   После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.

Установка нового замка проходит следующим образом:

1. Вставляем ключ и поворачиваем его на метку «0».
2. Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
3. Подключаем провода согласно схеме.
   Подключаем провода по цветам, как обозначено на схеме
4. Устанавливаем две части кожуха и скрепляем их болтами.

Совет: При подключении контактов важно использовать правильную схему. Если соединить разные полюса, то проводку может замкнуть, что приведёт к поломке электроприборов

Видео по замене на ВАЗ 2107

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями.

Снятие устройства с авто

Для того чтобы знать, как снять замок зажигания на автомобиле ВАЗ-2107, нужно обладать пониманием не только его функционала, но и устройства. Состоит данный элемент у «Жигулей» с двух частей – механизм переключения и контактная плата

Важность обеих составляющих существенна еще и потому, что если выйдет из строя одна, все устройство работать не будет. Снимать замок может понадобится по разным причинам:

• устройство не работает, хотя ключ не сломан;
• заклинивший ключ при блокировке руля;
• сломанный ключ остался в секрете;
• владелец потерял ключи от авто и т. п.

Пошаговый демонтаж замка:

1. Снимите декоративный чехол рулевого вала.
2. Обесточьте транспортное средство, отсоединив минусовую клемму аккумулятора.
3. Отсоедините от замка пакетник проводов.
4. Вставьте ключ и переведите его в нулевое положение – «Выключено». Во время этого нужно поворачивать баранку руля немного влево и вправо, чтобы перевести в необходимое положение заблокированный рулевой вал и отключить противоугонный механизм.
5. Освободите крепление замка, избавившись от фиксирующих к кронштейну рулевого вала винтов.
6. Отожмите шилом, маленькой отверткой или крепкой проволокой фиксатор.
7. Вытащите замок с его посадочного места.

После этого вы можете заменить нерабочее устройство на приобретенное новое, починить группу контактов, личинку. Но сначала лучше будет проверить якобы сломанный элемент на работоспособность, может, и не в нем дело. Чтобы проверить замок зажигания понадобится омметр, называемый еще мультиметром.

По очереди подключайте клеммы прибора к замковым выводам, которые соответствуют конкретному положению ключа в нем. Стремящееся к нулю сопротивление говорит о том, что контактная группа вполне исправна. Если же сопротивление больше нуля – контакты пригорели или подверглись окислению.

Для того чтобы заменить группу контактов замка, достаточно: снять с его основания стопорное кольцо, извлечь из корпуса устройства саму группу и заменить ее на новую.

Если вы не хотите сами этим заниматься, всегда можно обратиться за помощью к специалистам.

Замки зажигания: основные функции и разделение по типам и группам

Замок зажигания может выполнять несколько функций:

• отключение или подключение электросистем автомобиля к АКБ (после запуска ДВС);
• подключение либо отключение системы зажигания ДВС к питанию;
• во время пуска ДВС автомобиля кратковременное включение стартера;
• при неработающем двигателе питание электронных устройств и систем автомобиля (сигнализация, магнитола и др.);
• блокировка рулевого колеса при неработающем двигателе (функция противоугонного средства).

Замки зажигания можно разделить на несколько категорий:

• по типу: замки зажигания с ключом и без ключа;
• по назначению: замки с тремя или четырьмя положениями ключа;
• функционал: замки с механической блокировкой руля и обычные без блокировки руля.

Обратите внимание, функция блокировки руля присутствует только в замках с четырьмя положениями ключа, у старых замков зажигания с тремя положениями такая функция отсутствует. Если рассматривать замок зажигания на ВАЗ, особенности конструкции и некоторые технические характеристики заслуживают отдельного внимания

Прежде всего, устройство и принцип работы разных замков зажигания практически одинаков. В свою очередь, замок зажигания на автомобиль ВАЗ состоит из двух основных частей: механической части и электрической

Если рассматривать замок зажигания на ВАЗ, особенности конструкции и некоторые технические характеристики заслуживают отдельного внимания. Прежде всего, устройство и принцип работы разных замков зажигания практически одинаков. В свою очередь, замок зажигания на автомобиль ВАЗ состоит из двух основных частей: механической части и электрической.

Механическая часть (личинка) представляет собой цилиндрический замок, состоящий из цилиндра, в который вставляется ключ зажигания. Электрическая часть представляет собой контактный узел, состоящий из группы контактов, замыкающейся при повороте ключа определенным алгоритмом. Цилиндрический замок выполняет несколько задач: блокировка рулевого колеса и поворот контактного узла.

Схема замка зажигания (основные составляющие):

• корпус;
• запорный стержень;
• валик;
• контактная группа замка (контактная втулка, контактный диск);
• отверстие для фиксирующего штифта, фиксирующий штифт;
• провода замка зажигания (поворачивает диск контактного узла и фиксирует замок в нужном положении).

Контактная группа замка зажигания отвечает за запуск стартера, контрольно-измерительных приборов, а также за пуск системы зажигания.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

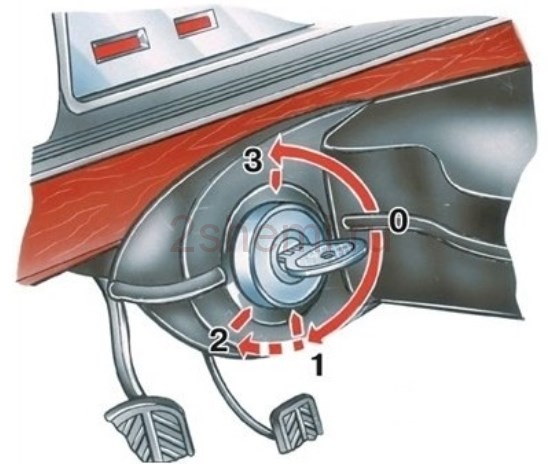

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• «» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

• к контакту 50 подсоединяется красный провод (стартер);
• к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
• к контакту 30 — розовый провод (плюс аккумулятора);
• к контакту 30/1 — коричневый провод (плюс аккумулятора);
• к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

• основная — поворот подвижного диска контактного устройства;
• дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

• обеспечивает поворот подвижного диска контактного механизма;
• фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

• подвижного диска с токопроводящими пластинами;
• неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.
